ZADNÉ SVETELNÉ
JEDNOTKY

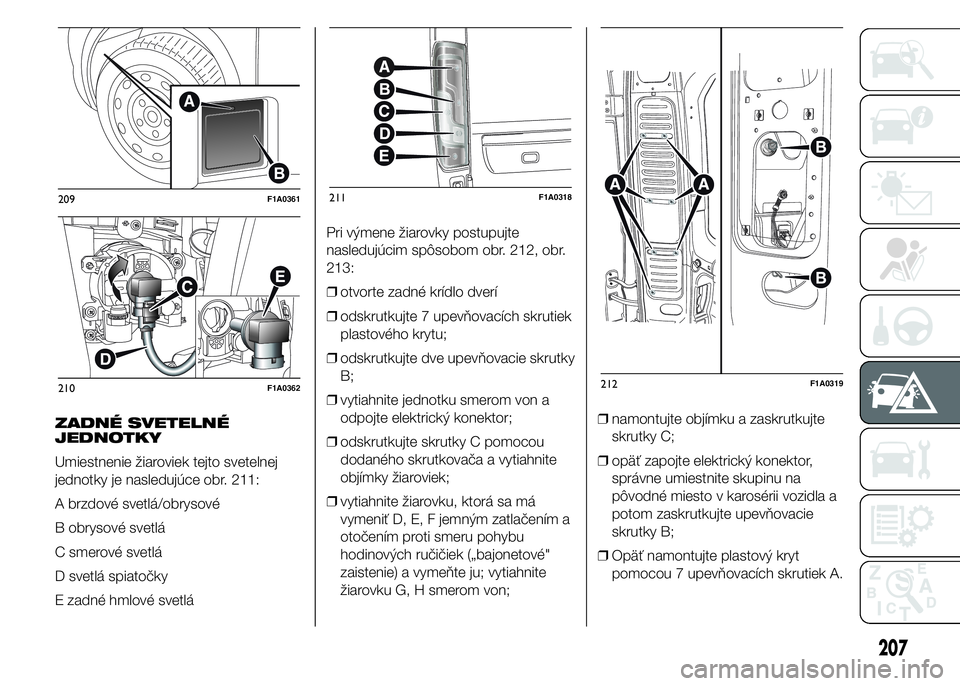

Umiestnenie žiaroviek tejto svetelnej
jednotky je nasledujúce obr. 211:
A brzdové svetlá/obrysové
B obrysové svetlá
C smerové svetlá
D svetlá spiatočky
E zadné hmlové svetláPri výmene žiarovky postupujte
nasledujúcim spôsobom obr. 212, obr.
213:
❒otvorte zadné krídlo dverí
❒odskrutkujte 7 upevňovacích skrutiek
plastového krytu;
❒odskrutkujte dve upevňovacie skrutky
B;
❒vytiahnite jednotku smerom von a
odpojte elektrický konektor;
❒odskrutkujte skrutky C pomocou
dodaného skrutkovača a vytiahnite
objímky žiaroviek;
❒vytiahnite žiarovku, ktorá sa má
vymeniť D, E, F jemným zatlačením a
otočením proti smeru pohybu
hodinových ručičiek („bajonetové"
zaistenie) a vymeňte ju; vytiahnite
žiarovku G, H smerom von;❒namontujte objímku a zaskrutkujte
skrutky C;
❒opäť zapojte elektrický konektor,
správne umiestnite skupinu na
pôvodné miesto v karosérii vozidla a
potom zaskrutkujte upevňovacie
skrutky B;
❒Opäť namontujte plastový kryt
pomocou 7 upevňovacích skrutiek A.
209F1A0361
210F1A0362
211F1A0318
212F1A0319
207

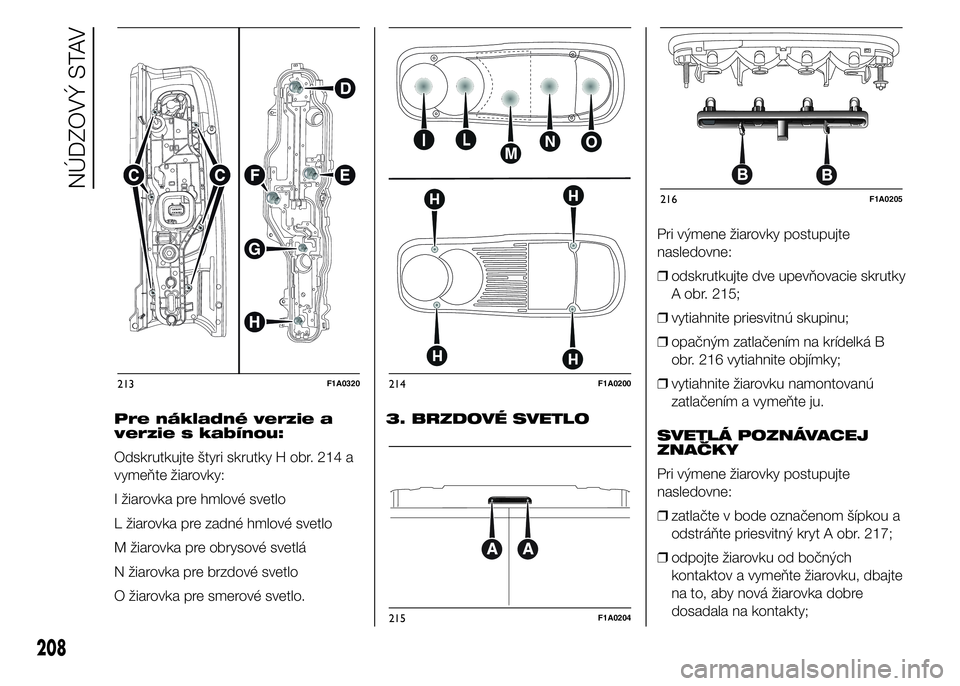

Pre nákladné verzie a
verzie s kabínou:
Odskrutkujte štyri skrutky H obr. 214 a
vymeňte žiarovky:
I žiarovka pre hmlové svetlo
L žiarovka pre zadné hmlové svetlo
M žiarovka pre obrysové svetlá
N žiarovka pre brzdové svetlo
O žiarovka pre smerové svetlo.3. BRZDOVÉ SVETLOPri výmene žiarovky postupujte
nasledovne:
❒odskrutkujte dve upevňovacie skrutky
A obr. 215;
❒vytiahnite priesvitnú skupinu;
❒opačným zatlačením na krídelká B
obr. 216 vytiahnite objímky;
❒vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
SVETLÁ POZNÁVACEJ
ZNAČKY
Pri výmene žiarovky postupujte
nasledovne:

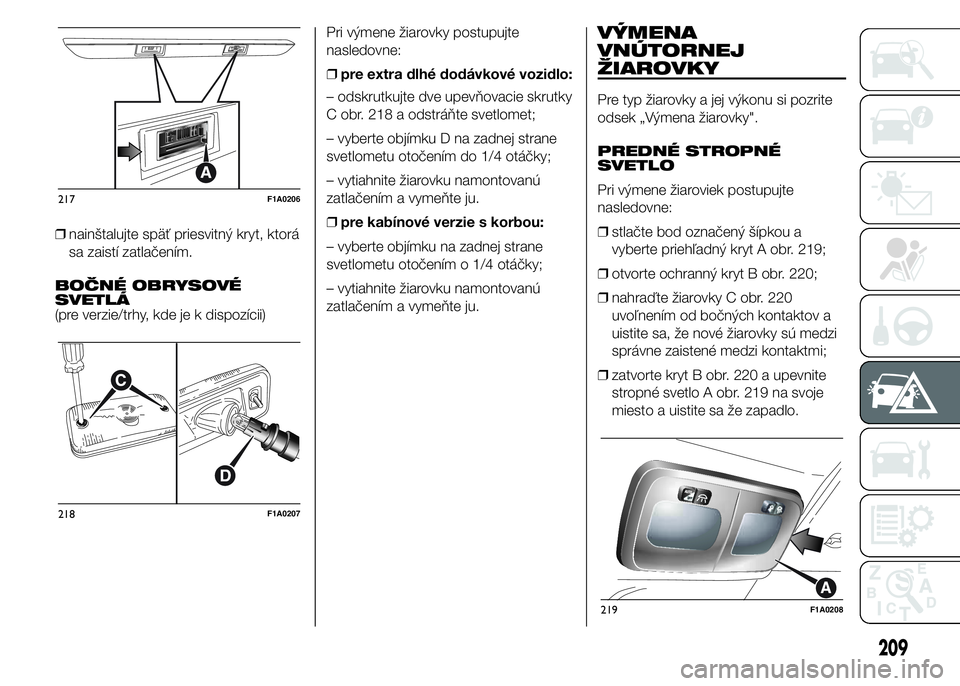

❒zatlačte v bode označenom šípkou a
odstráňte priesvitný kryt A obr. 217;
❒odpojte žiarovku od bočných
kontaktov a vymeňte žiarovku, dbajte
na to, aby nová žiarovka dobre
dosadala na kontakty;
213F1A0320214F1A0200
215F1A0204
216F1A0205
208
NÚDZOVÝ STAV

❒nainštalujte späť priesvitný kryt, ktorá
sa zaistí zatlačením.
BOČNÉ OBRYSOVÉ
SVETLÁ
(pre verzie/trhy, kde je k dispozícii)Pri výmene žiarovky postupujte
nasledovne:
❒pre extra dlhé dodávkové vozidlo:
– odskrutkujte dve upevňovacie skrutky
C obr. 218 a odstráňte svetlomet;
– vyberte objímku D na zadnej strane
svetlometu otočením do 1/4 otáčky;
– vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
❒pre kabínové verzie s korbou:
– vyberte objímku na zadnej strane
svetlometu otočením o 1/4 otáčky;
– vytiahnite žiarovku namontovanú
zatlačením a vymeňte ju.
VÝMENA
VNÚTORNEJ
ŽIAROVKY
Pre typ žiarovky a jej výkonu si pozrite
odsek „Výmena žiarovky".
PREDNÉ STROPNÉ
SVETLO
Pri výmene žiaroviek postupujte
nasledovne:
❒stlačte bod označený šípkou a
vyberte priehľadný kryt A obr. 219;
❒otvorte ochranný kryt B obr. 220;
❒nahraďte žiarovky C obr. 220
uvoľnením od bočných kontaktov a
uistite sa, že nové žiarovky sú medzi
správne zaistené medzi kontaktmi;
❒zatvorte kryt B obr. 220 a upevnite
stropné svetlo A obr. 219 na svoje
miesto a uistite sa že zapadlo.
217F1A0206
218F1A0207
219F1A0208
209

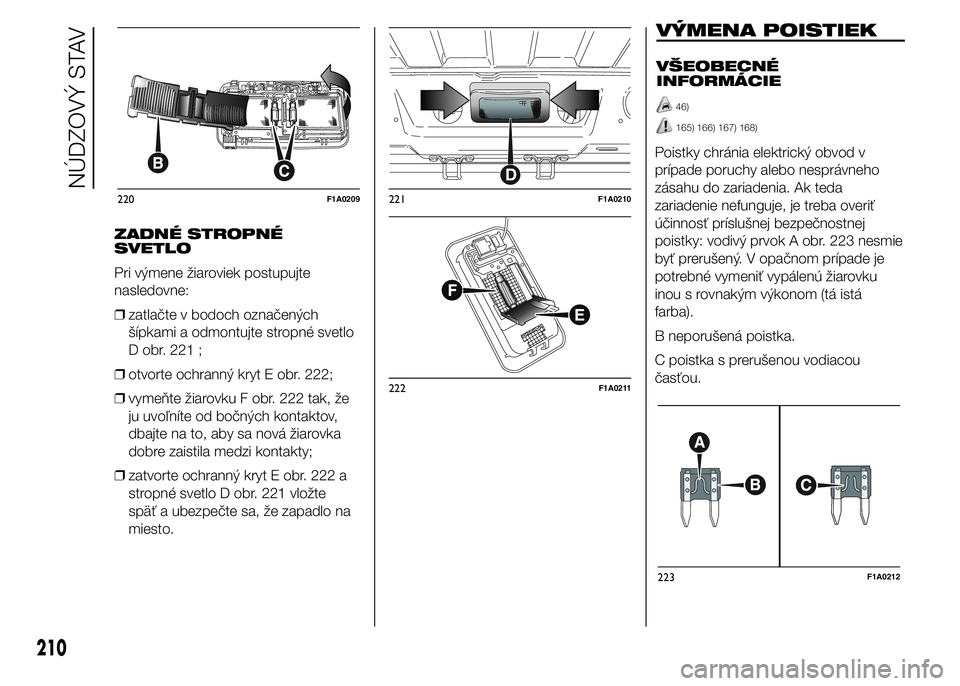

ZADNÉ STROPNÉ
SVETLO
Pri výmene žiaroviek postupujte
nasledovne:
❒zatlačte v bodoch označených
šípkami a odmontujte stropné svetlo
D obr. 221 ;
❒otvorte ochranný kryt E obr. 222;
❒vymeňte žiarovku F obr. 222 tak, že
ju uvoľníte od bočných kontaktov,
dbajte na to, aby sa nová žiarovka
dobre zaistila medzi kontakty;
❒zatvorte ochranný kryt E obr. 222 a
stropné svetlo D obr. 221 vložte
späť a ubezpečte sa, že zapadlo na
miesto.
VÝMENA POISTIEK
VŠEOBECNÉ
INFORMÁCIE
46)
165) 166) 167) 168)
Poistky chránia elektrický obvod v
prípade poruchy alebo nesprávneho
zásahu do zariadenia. Ak teda
zariadenie nefunguje, je treba overiť
účinnosť príslušnej bezpečnostnej
poistky: vodivý prvok A obr. 223 nesmie
byť prerušený. V opačnom prípade je
potrebné vymeniť vypálenú žiarovku
inou s rovnakým výkonom (tá istá
farba).
B neporušená poistka.
C poistka s prerušenou vodiacou
časťou.
220F1A0209221F1A0210
222F1A0211
223F1A0212
210
NÚDZOVÝ STAV

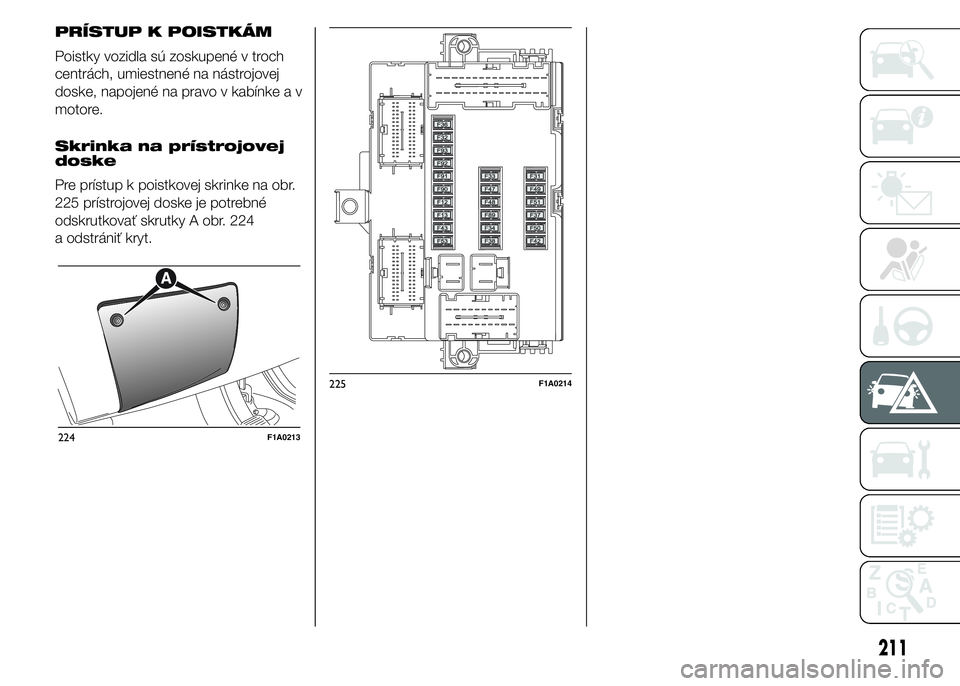

PRÍSTUP K POISTKÁM
Poistky vozidla sú zoskupené v troch
centrách, umiestnené na nástrojovej
doske, napojené na pravo v kabínke a v
motore.
Skrinka na prístrojovej
doske
Pre prístup k poistkovej skrinke na obr.
225 prístrojovej doske je potrebné
odskrutkovať skrutky A obr. 224
a odstrániť kryt.
224F1A0213
225F1A0214
211

Poistková skrinka v
priestore motora

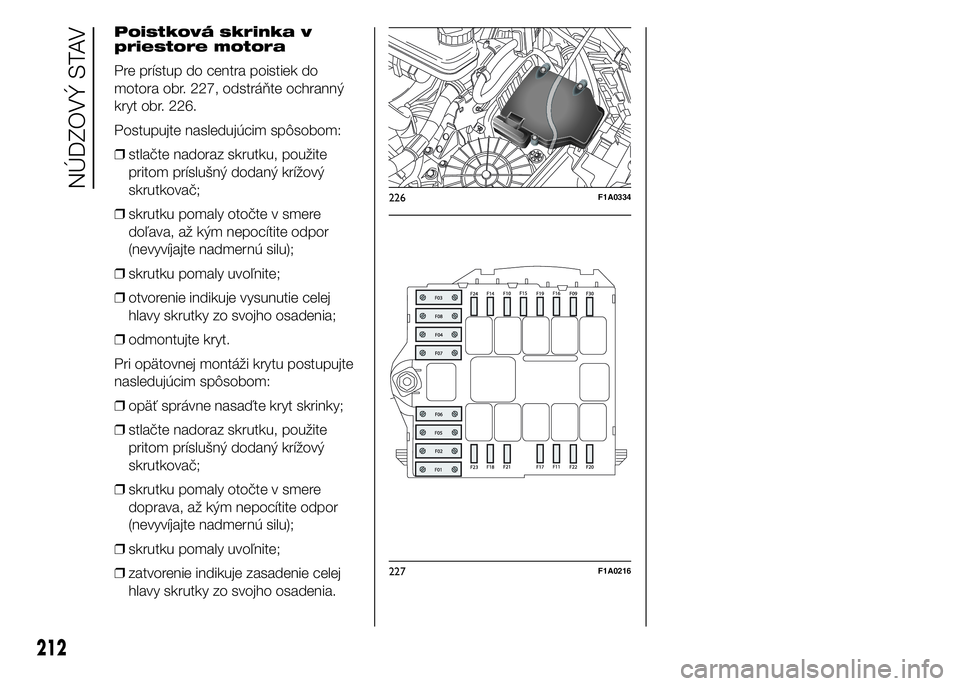

Pre prístup do centra poistiek do
motora obr. 227, odstráňte ochranný
kryt obr. 226.
Postupujte nasledujúcim spôsobom:
❒stlačte nadoraz skrutku, použite
pritom príslušný dodaný krížový
skrutkovač;
❒skrutku pomaly otočte v smere
doľava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
❒skrutku pomaly uvoľnite;
❒otvorenie indikuje vysunutie celej
hlavy skrutky zo svojho osadenia;
❒odmontujte kryt.
Pri opätovnej montáži krytu postupujte
nasledujúcim spôsobom:
❒opäť správne nasaďte kryt skrinky;
❒stlačte nadoraz skrutku, použite
pritom príslušný dodaný krížový
skrutkovač;
❒skrutku pomaly otočte v smere
doprava, až kým nepocítite odpor
(nevyvíjajte nadmernú silu);
❒skrutku pomaly uvoľnite;
❒zatvorenie indikuje zasadenie celej
hlavy skrutky zo svojho osadenia.
226F1A0334
227F1A0216
212
NÚDZOVÝ STAV

Voliteľná skrinka v strednom
pravom stĺpiku
(pre verzie/trhy, kde je k dispozícii)
Pre prístup do centra poistiek do
motora obr. 229, odstráňte ochranný
kryt obr. 228.
UPOZORNENIE
46) Poškodenú poistku nikdy
nevymieňajte za kovové drôty
alebo iný náhradný materiál.
POZOR!
165) V žiadnom prípade
nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity
prúdu; VZNIKÁ
NEBEZPEČENSTVO POŽIARU. Ak
zasiahne všeobecná poistka
(MEGA-FUSE, MIDI-FUSE),
obráťte sa na autorizovaný servis
Fiat.
166) Pred výmenou poistky dbajte na
to, aby ste vytiahli kľúč zo
zapaľovania a že ste vypli a/alebo
odpojili všetky spotrebiče.
167) V prípade, že by sa poistka
opakovane kazila, obráťte sa
na Autorizovaný servis Fiat.
168) Ak sa poškodí všeobecná
poistka ochrany bezpečnostných
systémov (systém airbag, brzdový
systém), systém pohonných
jednotiek (systém motora, systém
prevodovky) alebo systém
riadenia, obráťte sa na
Autorizovaný servis Fiat.
228F1A0217
229F1A0218
213

Ústredňa na prístrojovej doske
obr. 224 - obr. 225
CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Pravé stretávacie svetlo F12 7,5
Ľavé stretávacie svetlo F13 7,5
Relé skrinky v priestore motora, relé skrinky na prístrojovej doske (+ kľúč) F31 5
Stropné osvetlenie interiéru (+batéria) F32 7,5
Senzor monitorovania batérie pri verziách Start & Stop (+batéria) F33 7,5
Vnútorné svetlá Minibus (pohotovosť) F34 7,5
Autorádio, ovládanie klimatizácie, alarm, chronotachograf, riadiaca jednotka
odpájania batérie, časovač webasto (+batéria)F36 10
Ovládanie brzdových svetiel (hlavných), Tretieho brzdového svetla, Prístrojovej
dosky (+ kľúč)F37 7,5
Zablokovanie dverí (+batéria) F38 20
Stierač (+kľúč)F43 20
Ovládanie okna na strane vodiča F47 20
Ovládanie okna na strane spolujazdca F48 20
Riadiaca jednotka parkovacích senzorov, autorádio, ovládače na volante, stredný
ovládací panel, ľavý ovládací panel, pomocný panel, riadiaca jednotka odpájania
batérie (+kľúč)F49 5
Ovládanie klimatizácie, riadiaca jednotka servoriadenia, svetlá spiatočky, senzor
vody v naftovom filtri, debimeter (snímač prietoku), chronotachograf (+kľúč)F51 5
Prístrojová doska (+batéria) F53 7,5
214
NÚDZOVÝ STAV

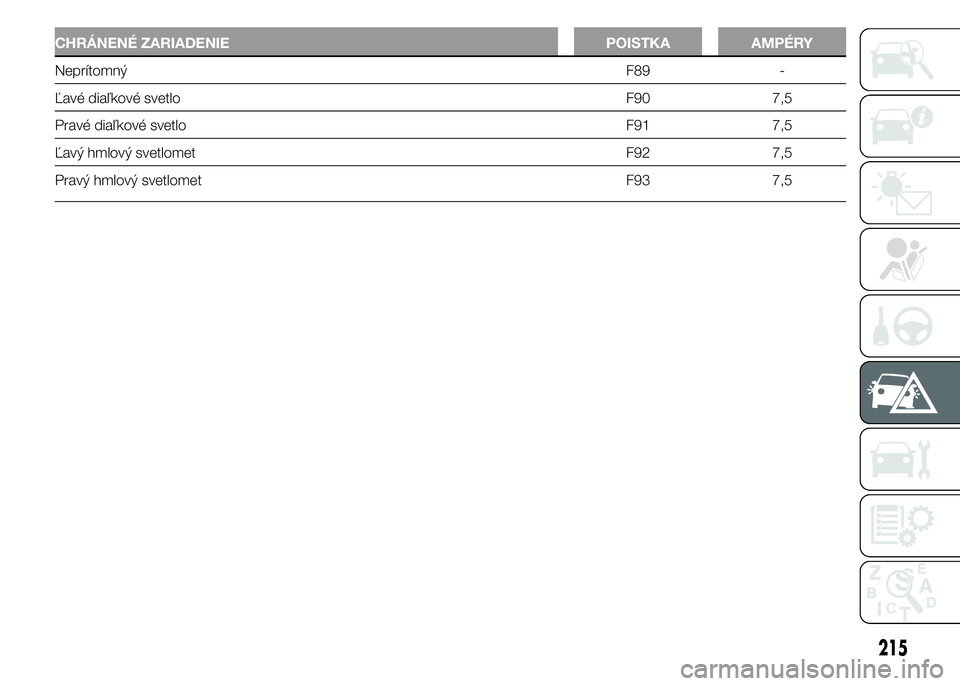

CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
NeprítomnýF89 -
Ľavé diaľkové svetlo F90 7,5
Pravé diaľkové svetlo F91 7,5
Ľavý hmlový svetlomet F92 7,5
Pravý hmlový svetlomet F93 7,5
215

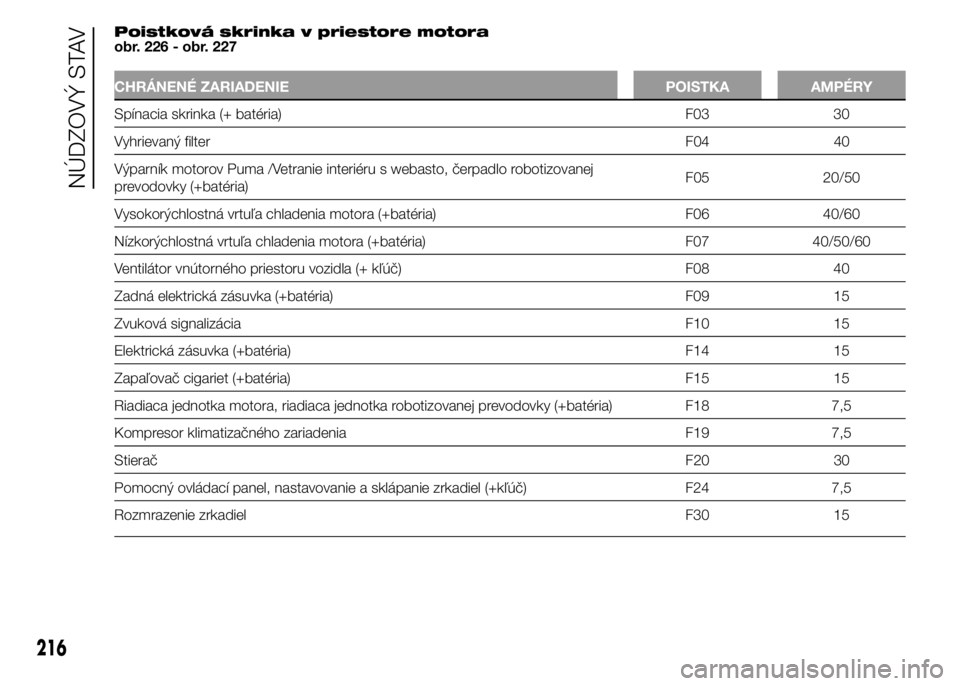

Poistková skrinka v priestore motora
obr. 226 - obr. 227
CHRÁNENÉ ZARIADENIE POISTKA AMPÉRY
Spínacia skrinka (+ batéria) F03 30
Vyhrievaný filterF04 40
Výparník motorov Puma /Vetranie interiéru s webasto, čerpadlo robotizovanej
prevodovky (+batéria)F05 20/50
Vysokorýchlostná vrtuľa chladenia motora (+batéria) F06 40/60
Nízkorýchlostná vrtuľa chladenia motora (+batéria) F07 40/50/60
Ventilátor vnútorného priestoru vozidla (+ kľúč) F08 40
Zadná elektrická zásuvka (+batéria) F09 15
Zvuková signalizácia F10 15
Elektrická zásuvka (+batéria) F14 15
Zapaľovač cigariet (+batéria) F15 15
Riadiaca jednotka motora, riadiaca jednotka robotizovanej prevodovky (+batéria) F18 7,5
Kompresor klimatizačného zariadenia F19 7,5
StieračF20 30
Pomocný ovládací panel, nastavovanie a sklápanie zrkadiel (+kľúč) F24 7,5
Rozmrazenie zrkadiel F30 15
