INDICE GRAFICO
BLI KJENT MED KJØRETØYET
BLI KJENT MED INSTRUMENTPANELET
SIKKERHET
START OG KJØRING
I NØDSSITUASJONER
VEDLIKEHOLD OG SERVICE
TEKNISKE DATA
INDEKS
Page 12 of 336
Page 13 of 336

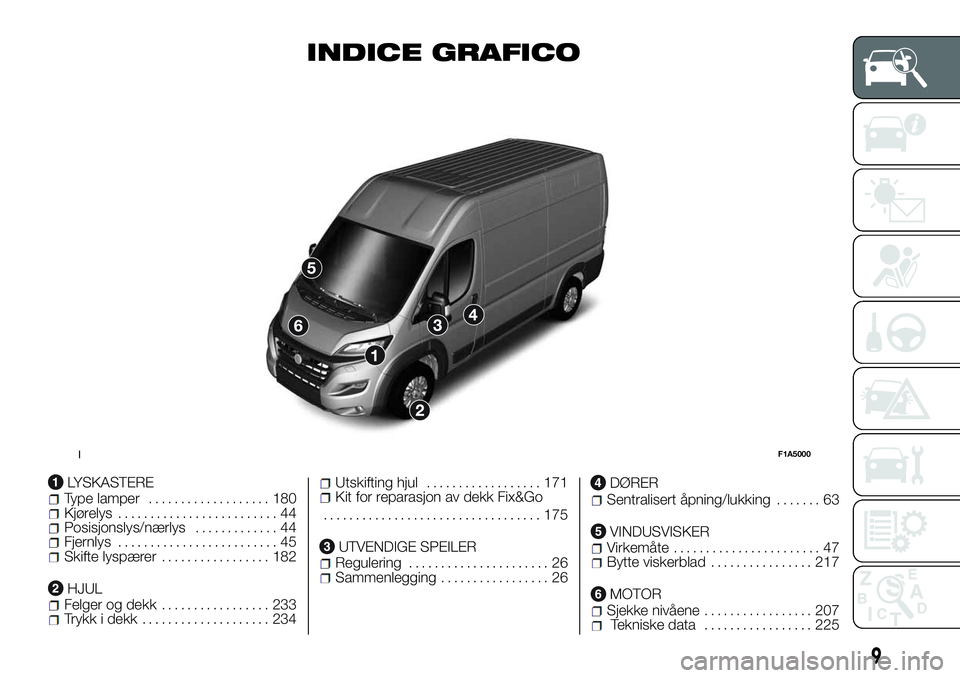

INDICE GRAFICO
LYSKASTEREType lamper................... 180Kjørelys......................... 44Posisjonslys/nærlys............. 44Fjernlys......................... 45Skifte lyspærer................. 182
HJULFelger og dekk................. 233Trykk i dekk.................... 234
Utskifting hjul.................. 171Kit for reparasjon av dekk Fix&Go
.................................. 175
UTVENDIGE SPEILERRegulering...................... 26Sammenlegging................. 26
DØRER
Sentralisert åpning/lukking....... 63
VINDUSVISKERVirkemåte....................... 47Bytte viskerblad................ 217
MOTORSjekke nivåene................. 207Tekniske data................. 225
1F1A5000
9
Page 14 of 336

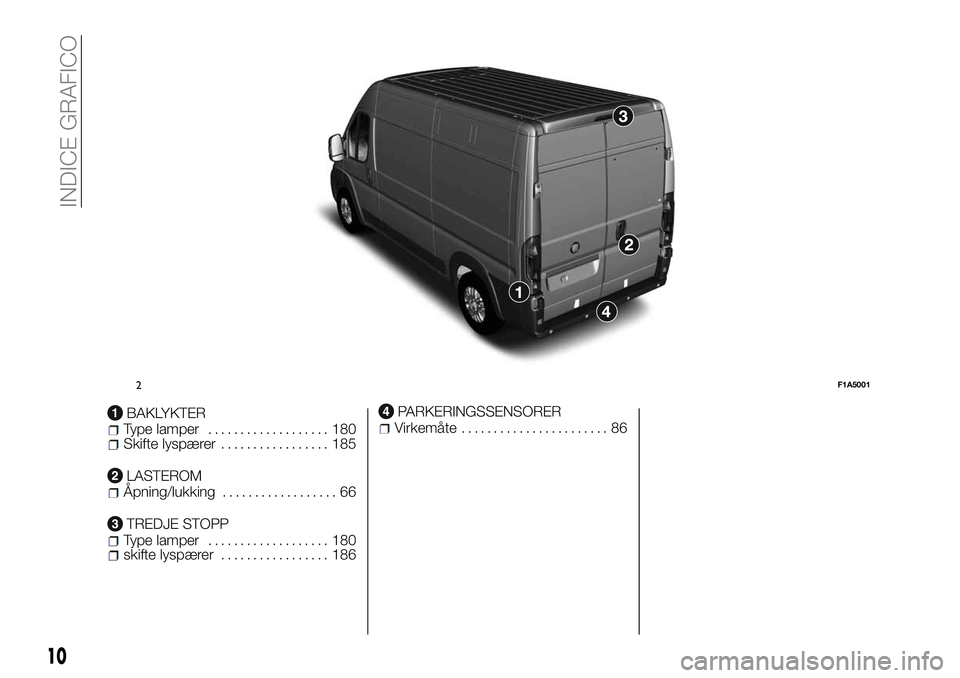

BAKLYKTERType lamper................... 180Skifte lyspærer................. 185
LASTEROMÅpning/lukking.................. 66
TREDJE STOPPType lamper................... 180skifte lyspærer................. 186
PARKERINGSSENSORERVirkemåte....................... 86
2F1A5001
10

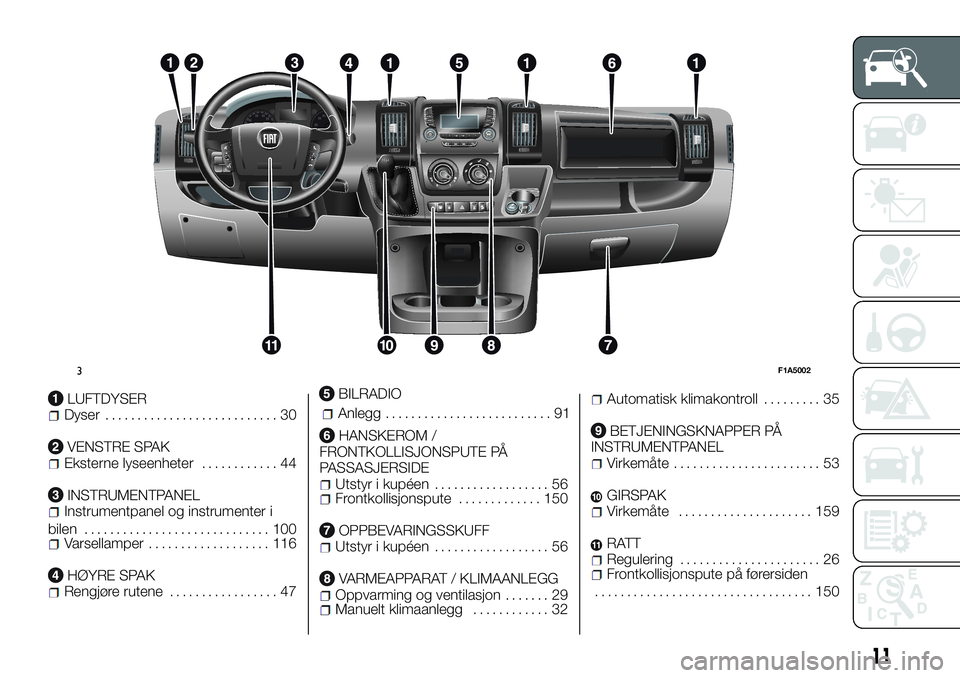

INDICE GRAFICO
Page 15 of 336
LUFTDYSERDyser........................... 30
VENSTRE SPAKEksterne lyseenheter............ 44
INSTRUMENTPANELInstrumentpanel og instrumenter i
bilen............................. 100
Varsellamper................... 116
HØYRE SPAKRengjøre rutene................. 47
BILRADIO
Anlegg.......................... 91
HANSKEROM /
FRONTKOLLISJONSPUTE PÅ
PASSASJERSIDE
Utstyr i kupéen.................. 56Frontkollisjonspute............. 150
OPPBEVARINGSSKUFFUtstyr i kupéen.................. 56
VARMEAPPARAT / KLIMAANLEGGOppvarming og ventilasjon....... 29Manuelt klimaanlegg............ 32
Automatisk klimakontroll......... 35
BETJENINGSKNAPPER PÅ
INSTRUMENTPANEL
Virkemåte....................... 53
GIRSPAKVirkemåte..................... 159
RATTRegulering...................... 26Frontkollisjonspute på førersiden
.................................. 150
RADIO
MEDIA
PHONEINFO
A-B-C
MENU
123 4 56
3F1A5002
11
Page 16 of 336

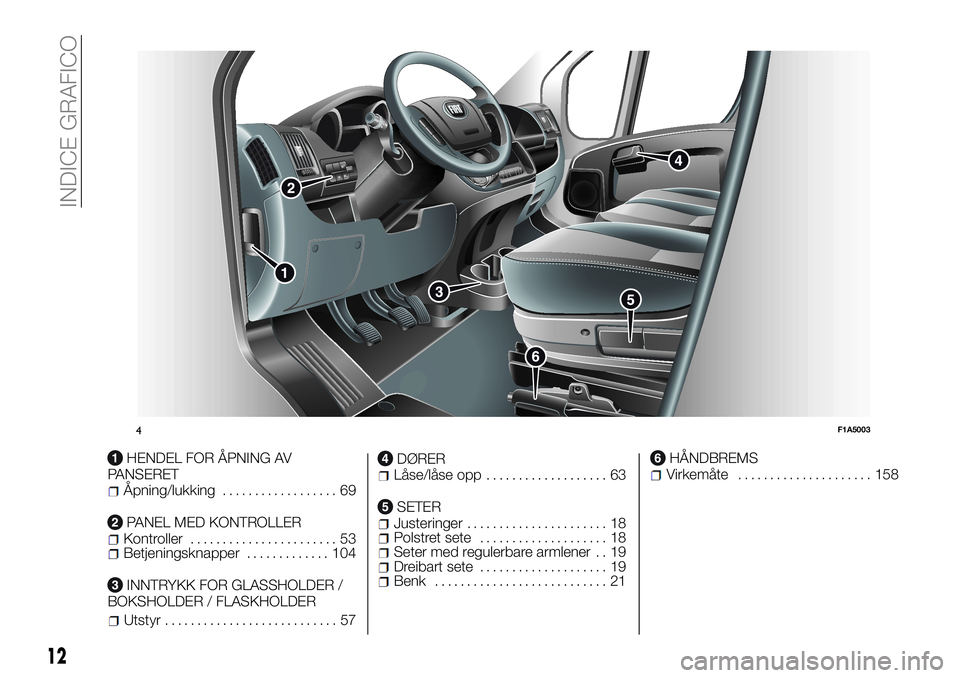

HENDEL FOR ÅPNING AV
PANSERET
Åpning/lukking.................. 69
PANEL MED KONTROLLERKontroller....................... 53Betjeningsknapper............. 104
INNTRYKK FOR GLASSHOLDER /
BOKSHOLDER / FLASKHOLDER
Utstyr........................... 57
DØRERLåse/låse opp................... 63
SETERJusteringer...................... 18Polstret sete.................... 18Seter med regulerbare armlener . . 19Dreibart sete.................... 19Benk........................... 21
HÅNDBREMSVirkemåte..................... 158
M
OD
E
4F1A5003
12
INDICE GRAFICO
Page 17 of 336

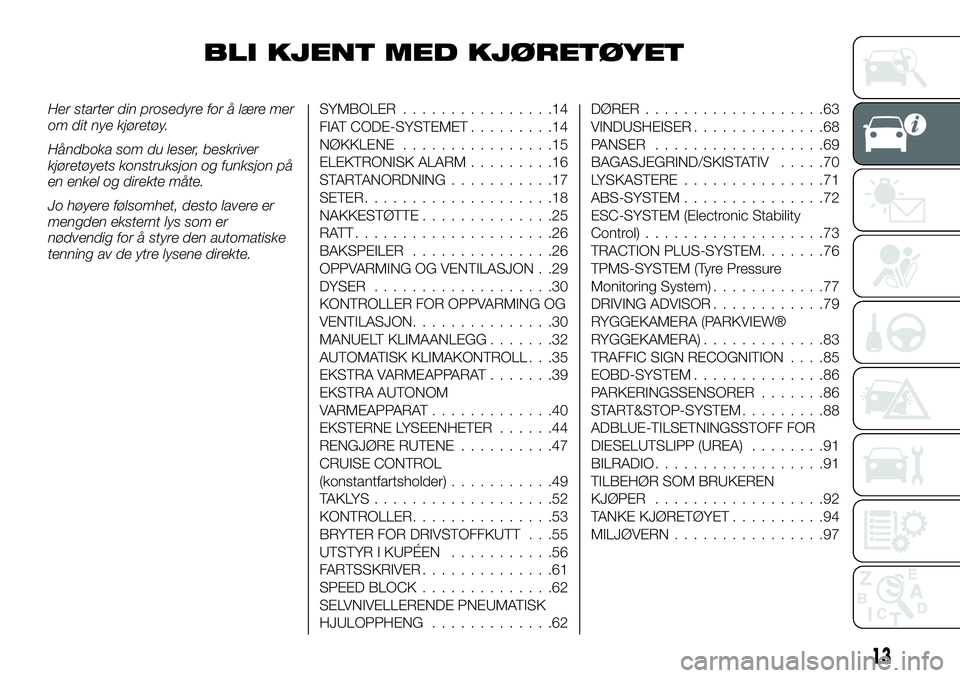

BLI KJENT MED KJØRETØYET
Her starter din prosedyre for å lære mer
om dit nye kjøretøy.
Håndboka som du leser, beskriver
kjøretøyets konstruksjon og funksjon på
en enkel og direkte måte.
Jo høyere følsomhet, desto lavere er
mengden eksternt lys som er
nødvendig for å styre den automatiske
tenning av de ytre lysene direkte.SYMBOLER................14
FIAT CODE-SYSTEMET.........14
NØKKLENE................15
ELEKTRONISK ALARM.........16
STARTANORDNING...........17
SETER....................18
NAKKESTØTTE..............25
RATT.....................26
BAKSPEILER...............26
OPPVARMING OG VENTILASJON . .29
DYSER...................30
KONTROLLER FOR OPPVARMING OG
VENTILASJON...............30
MANUELT KLIMAANLEGG.......32
AUTOMATISK KLIMAKONTROLL . . .35
EKSTRA VARMEAPPARAT.......39
EKSTRA AUTONOM
VARMEAPPARAT.............40
EKSTERNE LYSEENHETER......44
RENGJØRE RUTENE..........47
CRUISE CONTROL
(konstantfartsholder)...........49
TAKLYS...................52
KONTROLLER...............53
BRYTER FOR DRIVSTOFFKUTT . . .55
UTSTYR I KUPÉEN...........56
FARTSSKRIVER..............61
SPEED BLOCK..............62
SELVNIVELLERENDE PNEUMATISK
HJULOPPHENG.............62DØRER...................63
VINDUSHEISER..............68
PANSER..................69
BAGASJEGRIND/SKISTATIV.....70
LYSKASTERE...............71
ABS-SYSTEM...............72
ESC-SYSTEM (Electronic Stability
Control)...................73
TRACTION PLUS-SYSTEM.......76
TPMS-SYSTEM (Tyre Pressure
Monitoring System)............77
DRIVING ADVISOR............79
RYGGEKAMERA (PARKVIEW®
RYGGEKAMERA).............83
TRAFFIC SIGN RECOGNITION....85
EOBD-SYSTEM..............86
PARKERINGSSENSORER.......86
START&STOP-SYSTEM.........88
ADBLUE-TILSETNINGSSTOFF FOR
DIESELUTSLIPP (UREA)........91
BILRADIO..................91
TILBEHØR SOM BRUKEREN
KJØPER..................92
TANKE KJØRETØYET..........94
MILJØVERN................97
13
Page 18 of 336

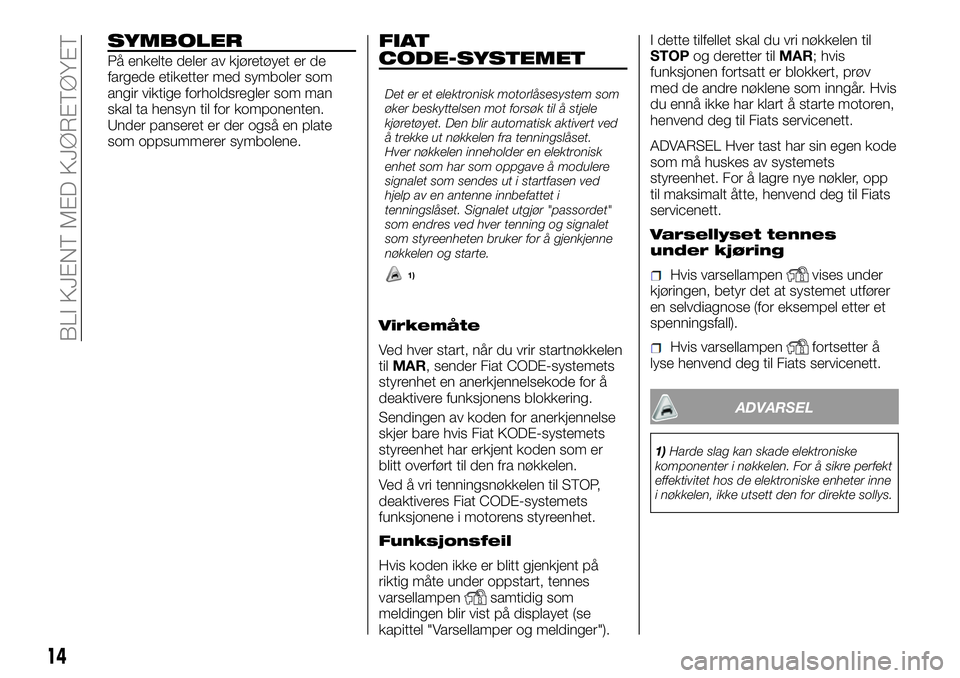

SYMBOLER
På enkelte deler av kjøretøyet er de
fargede etiketter med symboler som
angir viktige forholdsregler som man
skal ta hensyn til for komponenten.
Under panseret er der også en plate
som oppsummerer symbolene.
FIAT
CODE-SYSTEMET
Det er et elektronisk motorlåsesystem som
øker beskyttelsen mot forsøk til å stjele
kjøretøyet. Den blir automatisk aktivert ved
å trekke ut nøkkelen fra tenningslåset.
Hver nøkkelen inneholder en elektronisk
enhet som har som oppgave å modulere
signalet som sendes ut i startfasen ved
hjelp av en antenne innbefattet i
tenningslåset. Signalet utgjør "passordet"
som endres ved hver tenning og signalet
som styreenheten bruker for å gjenkjenne
nøkkelen og starte.
1)
Virkemåte
Ved hver start, når du vrir startnøkkelen
tilMAR, sender Fiat CODE-systemets
styrenhet en anerkjennelsekode for å
deaktivere funksjonens blokkering.
Sendingen av koden for anerkjennelse
skjer bare hvis Fiat KODE-systemets
styreenhet har erkjent koden som er
blitt overført til den fra nøkkelen.
Ved å vri tenningsnøkkelen til STOP,
deaktiveres Fiat CODE-systemets
funksjonene i motorens styreenhet.
Funksjonsfeil
Hvis koden ikke er blitt gjenkjent på
riktig måte under oppstart, tennes
varsellampen
samtidig som
meldingen blir vist på displayet (se
kapittel "Varsellamper og meldinger").I dette tilfellet skal du vri nøkkelen til
STOPog deretter tilMAR; hvis
funksjonen fortsatt er blokkert, prøv
med de andre nøklene som inngår. Hvis
du ennå ikke har klart å starte motoren,
henvend deg til Fiats servicenett.
ADVARSEL Hver tast har sin egen kode
som må huskes av systemets
styreenhet. For å lagre nye nøkler, opp
til maksimalt åtte, henvend deg til Fiats
servicenett.
Varsellyset tennes
under kjøring
Hvis varsellampenvises under
kjøringen, betyr det at systemet utfører
en selvdiagnose (for eksempel etter et
spenningsfall).
Hvis varsellampenfortsetter å
lyse henvend deg til Fiats servicenett.
ADVARSEL
1)Harde slag kan skade elektroniske
komponenter i nøkkelen. For å sikre perfekt
effektivitet hos de elektroniske enheter inne
i nøkkelen, ikke utsett den for direkte sollys.
14
BLI KJENT MED KJØRETØYET
Page 19 of 336

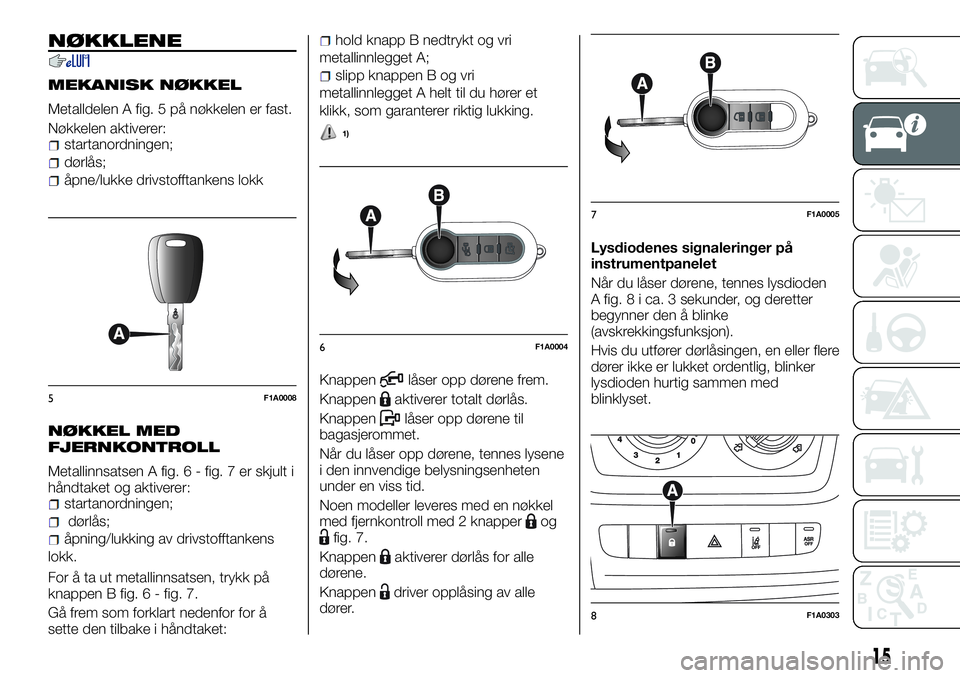

NØKKLENE
MEKANISK NØKKEL
Metalldelen A fig. 5 på nøkkelen er fast.
Nøkkelen aktiverer:
startanordningen;
dørlås;
åpne/lukke drivstofftankens lokk
NØKKEL MED
FJERNKONTROLL
Metallinnsatsen A fig. 6 - fig. 7 er skjult i
håndtaket og aktiverer:
startanordningen;
dørlås;
åpning/lukking av drivstofftankens
lokk.
For å ta ut metallinnsatsen, trykk på
knappen B fig. 6 - fig. 7.
Gå frem som forklart nedenfor for å
sette den tilbake i håndtaket:
hold knapp B nedtrykt og vri
metallinnlegget A;
slipp knappen B og vri
metallinnlegget A helt til du hører et
klikk, som garanterer riktig lukking.
1)
Knappenlåser opp dørene frem.
Knappen
aktiverer totalt dørlås.
Knappen
låser opp dørene til
bagasjerommet.
Når du låser opp dørene, tennes lysene
i den innvendige belysningsenheten
under en viss tid.
Noen modeller leveres med en nøkkel
med fjernkontroll med 2 knapper
ogfig. 7.
Knappen
aktiverer dørlås for alle
dørene.
Knappen
driver opplåsing av alle
dører.Lysdiodenes signaleringer på
instrumentpanelet
Når du låser dørene, tennes lysdioden
A fig. 8 i ca. 3 sekunder, og deretter
begynner den å blinke
(avskrekkingsfunksjon).
Hvis du utfører dørlåsingen, en eller flere
dører ikke er lukket ordentlig, blinker
lysdioden hurtig sammen med
blinklyset.
5F1A0008
6F1A0004
7F1A0005
8F1A0303
15
Page 20 of 336

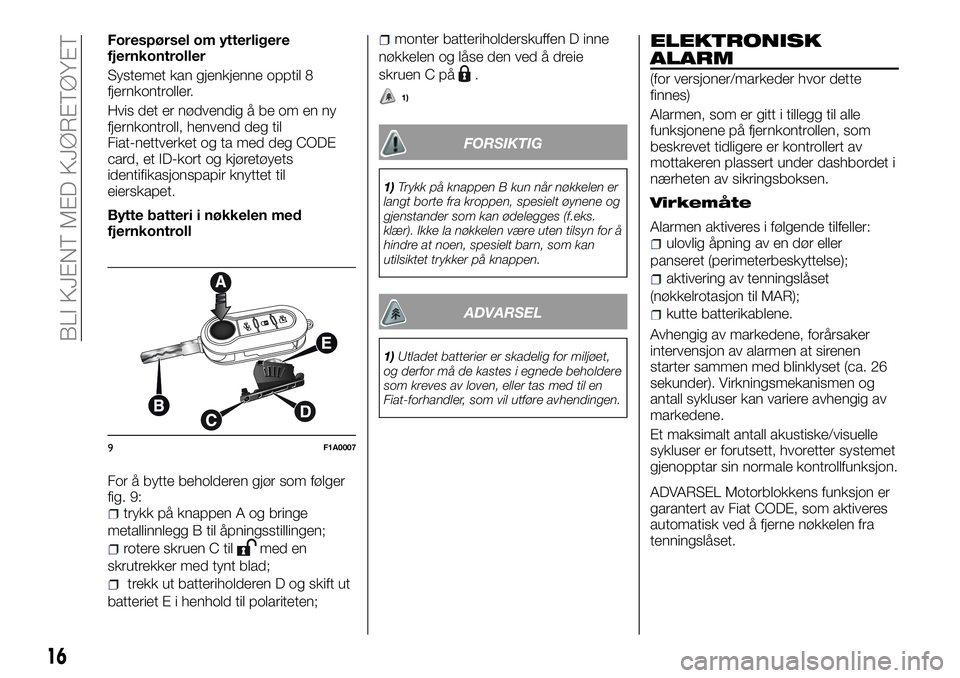

Forespørsel om ytterligere
fjernkontroller
Systemet kan gjenkjenne opptil 8
fjernkontroller.
Hvis det er nødvendig å be om en ny
fjernkontroll, henvend deg til
Fiat-nettverket og ta med deg CODE
card, et ID-kort og kjøretøyets
identifikasjonspapir knyttet til
eierskapet.
Bytte batteri i nøkkelen med
fjernkontroll
For å bytte beholderen gjør som følger
fig. 9:
trykk på knappen A og bringe
metallinnlegg B til åpningsstillingen;
rotere skruen C tilmed en
skrutrekker med tynt blad;
trekk ut batteriholderen D og skift ut
batteriet E i henhold til polariteten;
monter batteriholderskuffen D inne
nøkkelen og låse den ved å dreie
skruen C på
.
1)
FORSIKTIG
1)Trykk på knappen B kun når nøkkelen er
langt borte fra kroppen, spesielt øynene og
gjenstander som kan ødelegges (f.eks.
klær). Ikke la nøkkelen være uten tilsyn for å
hindre at noen, spesielt barn, som kan
utilsiktet trykker på knappen.
ADVARSEL
1)Utladet batterier er skadelig for miljøet,
og derfor må de kastes i egnede beholdere
som kreves av loven, eller tas med til en
Fiat-forhandler, som vil utføre avhendingen.
ELEKTRONISK
ALARM
(for versjoner/markeder hvor dette
finnes)
Alarmen, som er gitt i tillegg til alle
funksjonene på fjernkontrollen, som
beskrevet tidligere er kontrollert av
mottakeren plassert under dashbordet i
nærheten av sikringsboksen.
Virkemåte
Alarmen aktiveres i følgende tilfeller:ulovlig åpning av en dør eller
panseret (perimeterbeskyttelse);
aktivering av tenningslåset
(nøkkelrotasjon til MAR);
kutte batterikablene.
Avhengig av markedene, forårsaker
intervensjon av alarmen at sirenen
starter sammen med blinklyset (ca. 26
sekunder). Virkningsmekanismen og
antall sykluser kan variere avhengig av
markedene.
Et maksimalt antall akustiske/visuelle
sykluser er forutsett, hvoretter systemet
gjenopptar sin normale kontrollfunksjon.
ADVARSEL Motorblokkens funksjon er
garantert av Fiat CODE, som aktiveres
automatisk ved å fjerne nøkkelen fra
tenningslåset.
9F1A0007
16
BLI KJENT MED KJØRETØYET
