FIAT DUCATO BASE CAMPER 2016 Instrukcja obsługi (in Polish)

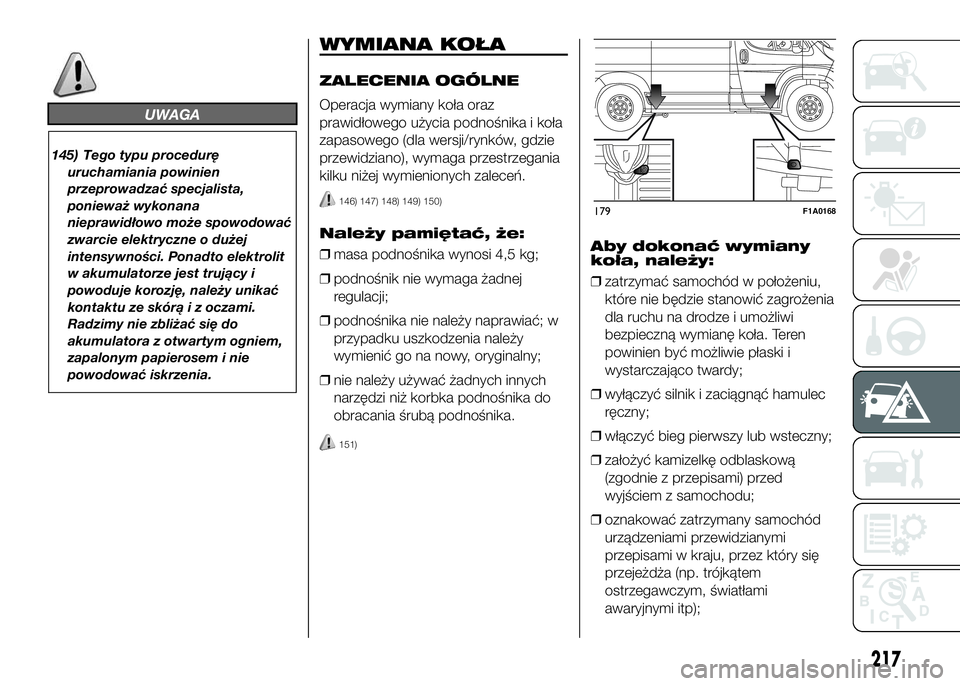

UWAGA
145) Tego typu procedurę
uruchamiania powinien
przeprowadzać specjalista,
ponieważ wykonana
nieprawidłowo może spowodować
zwarcie elektryczne o dużej
intensywności. Ponadto elektrolit
w akumulatorze jest trujący i
powoduje korozję, należy unikać
kontaktu ze skórą i z oczami.
Radzimy nie zbliżać się do
akumulatora z otwartym ogniem,
zapalonym papierosem i nie
powodować iskrzenia.
WYMIANA KOŁA
ZALECENIA OGÓLNE
Operacja wymiany koła oraz
prawidłowego użycia podnośnika i koła
zapasowego (dla wersji/rynków, gdzie
przewidziano), wymaga przestrzegania
kilku niżej wymienionych zaleceń.
146) 147) 148) 149) 150)
Należy pamiętać, że:
❒masa podnośnika wynosi 4,5 kg;
❒podnośnik nie wymaga żadnej
regulacji;
❒podnośnika nie należy naprawiać; w
przypadku uszkodzenia należy
wymienić go na nowy, oryginalny;
❒nie należy używać żadnych innych
narzędzi niż korbka podnośnika do
obracania śrubą podnośnika.
151)
Aby dokonać wymiany
koła, należy:
❒zatrzymać samochód w położeniu,
które nie będzie stanowić zagrożenia
dla ruchu na drodze i umożliwi
bezpieczną wymianę koła. Teren
powinien być możliwie płaski i
wystarczająco twardy;
❒wyłączyć silnik i zaciągnąć hamulec
ręczny;
❒włączyć bieg pierwszy lub wsteczny;
❒założyć kamizelkę odblaskową
(zgodnie z przepisami) przed
wyjściem z samochodu;
❒oznakować zatrzymany samochód
urządzeniami przewidzianymi
przepisami w kraju, przez który się
przejeżdża (np. trójkątem
ostrzegawczym, światłami
awaryjnymi itp);
179F1A0168
217

❒w przypadku dróg pochylonych lub
nierównych należy ustawić pod
kołami przedmiot, który będzie pełnił
funkcję blokady;
❒wyjąć torbę z narzędziami znajdującą
się pod siedzeniem po stronie
pasażera (patrz „Schowek pod
siedzeniem przednim po stronie
pasażera” w rozdziale „Poznawanie
samochodu”).

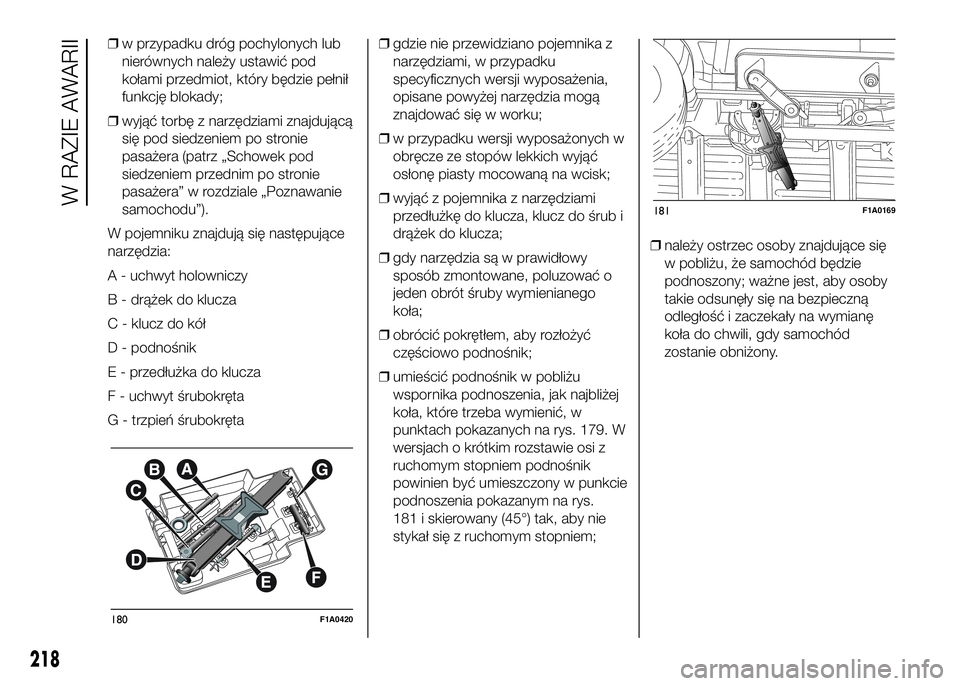

W pojemniku znajdują się następujące
narzędzia:
A - uchwyt holowniczy
B - drążek do klucza
C - klucz do kół
D - podnośnik
E - przedłużka do klucza
F - uchwyt śrubokręta
G - trzpień śrubokręta❒gdzie nie przewidziano pojemnika z
narzędziami, w przypadku
specyficznych wersji wyposażenia,
opisane powyżej narzędzia mogą
znajdować się w worku;
❒w przypadku wersji wyposażonych w
obręcze ze stopów lekkich wyjąć
osłonę piasty mocowaną na wcisk;
❒wyjąć z pojemnika z narzędziami
przedłużkę do klucza, klucz do śrub i
drążek do klucza;
❒gdy narzędzia są w prawidłowy
sposób zmontowane, poluzować o
jeden obrót śruby wymienianego
koła;
❒obrócić pokrętłem, aby rozłożyć
częściowo podnośnik;
❒umieścić podnośnik w pobliżu
wspornika podnoszenia, jak najbliżej
koła, które trzeba wymienić, w
punktach pokazanych na rys. 179. W
wersjach o krótkim rozstawie osi z
ruchomym stopniem podnośnik
powinien być umieszczony w punkcie
podnoszenia pokazanym na rys.
181 i skierowany (45°) tak, aby nie
stykał się z ruchomym stopniem;❒należy ostrzec osoby znajdujące się
w pobliżu, że samochód będzie
podnoszony; ważne jest, aby osoby
takie odsunęły się na bezpieczną
odległość i zaczekały na wymianę
koła do chwili, gdy samochód
zostanie obniżony.
180F1A0420
181F1A0169
218
W RAZIE AWARII

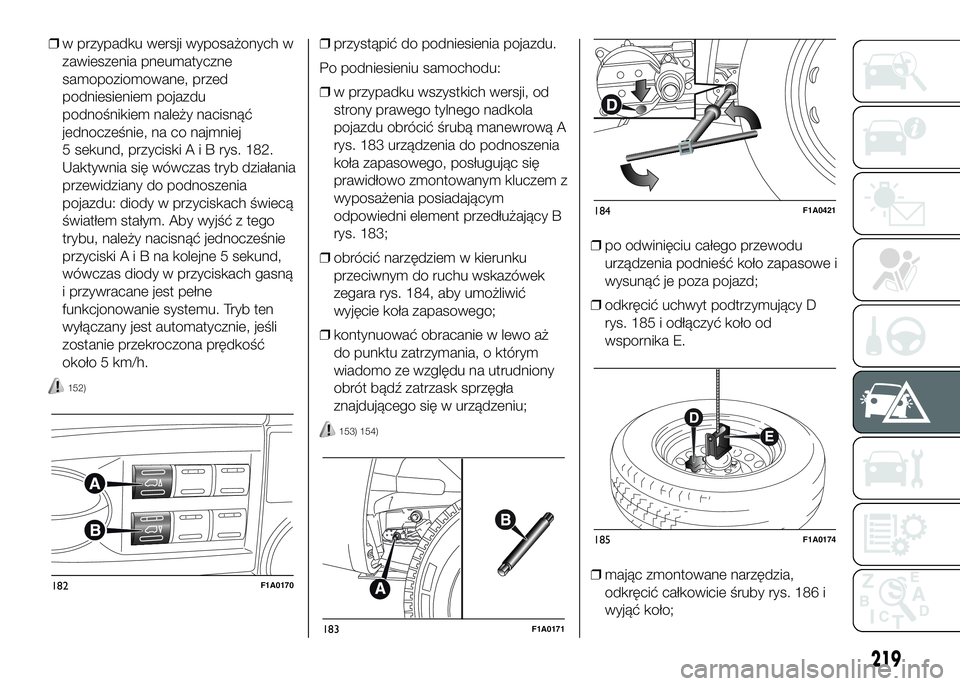

❒w przypadku wersji wyposażonych w
zawieszenia pneumatyczne
samopoziomowane, przed
podniesieniem pojazdu
podnośnikiem należy nacisnąć
jednocześnie, na co najmniej
5 sekund, przyciskiAiBrys. 182.
Uaktywnia się wówczas tryb działania
przewidziany do podnoszenia
pojazdu: diody w przyciskach świecą
światłem stałym. Aby wyjść z tego
trybu, należy nacisnąć jednocześnie
przyciskiAiBnakolejne 5 sekund,
wówczas diody w przyciskach gasną
i przywracane jest pełne
funkcjonowanie systemu. Tryb ten
wyłączany jest automatycznie, jeśli
zostanie przekroczona prędkość
około 5 km/h.
152)
❒przystąpić do podniesienia pojazdu.
Po podniesieniu samochodu:
❒w przypadku wszystkich wersji, od
strony prawego tylnego nadkola
pojazdu obrócić śrubą manewrową A
rys. 183 urządzenia do podnoszenia
koła zapasowego, posługując się
prawidłowo zmontowanym kluczem z
wyposażenia posiadającym
odpowiedni element przedłużający B
rys. 183;
❒obrócić narzędziem w kierunku
przeciwnym do ruchu wskazówek
zegara rys. 184, aby umożliwić
wyjęcie koła zapasowego;
❒kontynuować obracanie w lewo aż
do punktu zatrzymania, o którym
wiadomo ze względu na utrudniony
obrót bądź zatrzask sprzęgła
znajdującego się w urządzeniu;
153) 154)
❒po odwinięciu całego przewodu
urządzenia podnieść koło zapasowe i
wysunąć je poza pojazd;
❒odkręcić uchwyt podtrzymujący D
rys. 185 i odłączyć koło od
wspornika E.
❒mając zmontowane narzędzia,
odkręcić całkowicie śruby rys. 186 i
wyjąć koło;
182F1A0170
183F1A0171
184F1A0421
185F1A0174
219

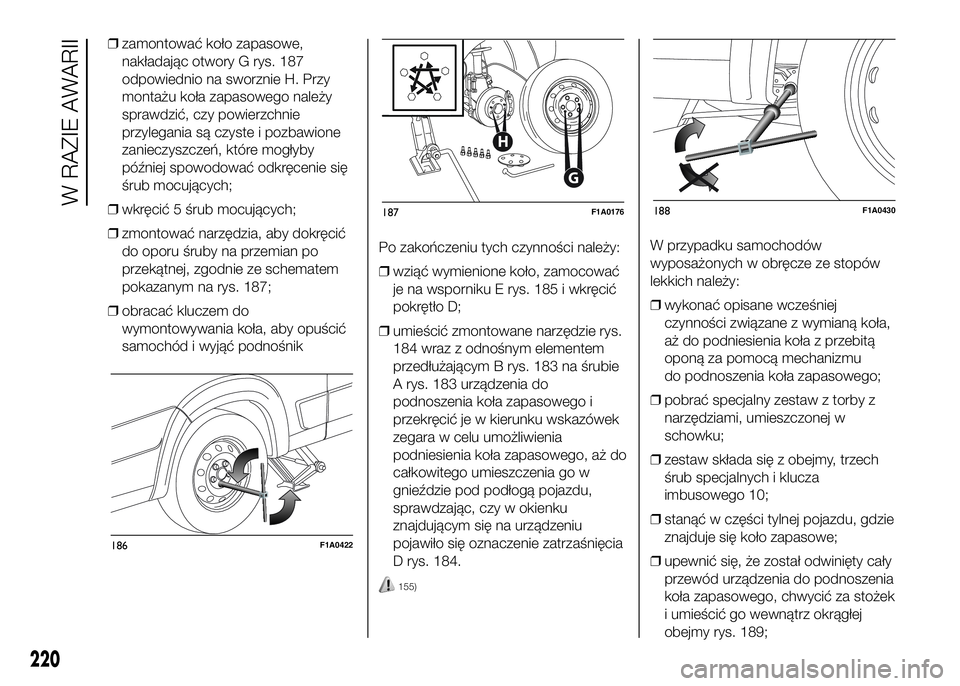

❒zamontować koło zapasowe,
nakładając otwory G rys. 187
odpowiednio na sworznie H. Przy
montażu koła zapasowego należy
sprawdzić, czy powierzchnie
przylegania są czyste i pozbawione
zanieczyszczeń, które mogłyby
później spowodować odkręcenie się
śrub mocujących;
❒wkręcić 5 śrub mocujących;
❒zmontować narzędzia, aby dokręcić
do oporu śruby na przemian po
przekątnej, zgodnie ze schematem
pokazanym na rys. 187;
❒obracać kluczem do
wymontowywania koła, aby opuścić
samochód i wyjąć podnośnikPo zakończeniu tych czynności należy:
❒wziąć wymienione koło, zamocować
je na wsporniku E rys. 185 i wkręcić
pokrętło D;
❒umieścić zmontowane narzędzie rys.
184 wraz z odnośnym elementem
przedłużającym B rys. 183 na śrubie
A rys. 183 urządzenia do
podnoszenia koła zapasowego i
przekręcić je w kierunku wskazówek
zegara w celu umożliwienia
podniesienia koła zapasowego, aż do
całkowitego umieszczenia go w
gnieździe pod podłogą pojazdu,
sprawdzając, czy w okienku
znajdującym się na urządzeniu
pojawiło się oznaczenie zatrzaśnięcia
D rys. 184.
155)
W przypadku samochodów
wyposażonych w obręcze ze stopów
lekkich należy:
❒wykonać opisane wcześniej
czynności związane z wymianą koła,
aż do podniesienia koła z przebitą
oponą za pomocą mechanizmu
do podnoszenia koła zapasowego;
❒pobrać specjalny zestaw z torby z
narzędziami, umieszczonej w
schowku;
❒zestaw składa się z obejmy, trzech
śrub specjalnych i klucza
imbusowego 10;
❒stanąć w części tylnej pojazdu, gdzie
znajduje się koło zapasowe;
❒upewnić się, że został odwinięty cały
przewód urządzenia do podnoszenia
koła zapasowego, chwycić za stożek
i umieścić go wewnątrz okrągłej
obejmy rys. 189;
186F1A0422
G
H
187F1A0176188F1A0430
220
W RAZIE AWARII

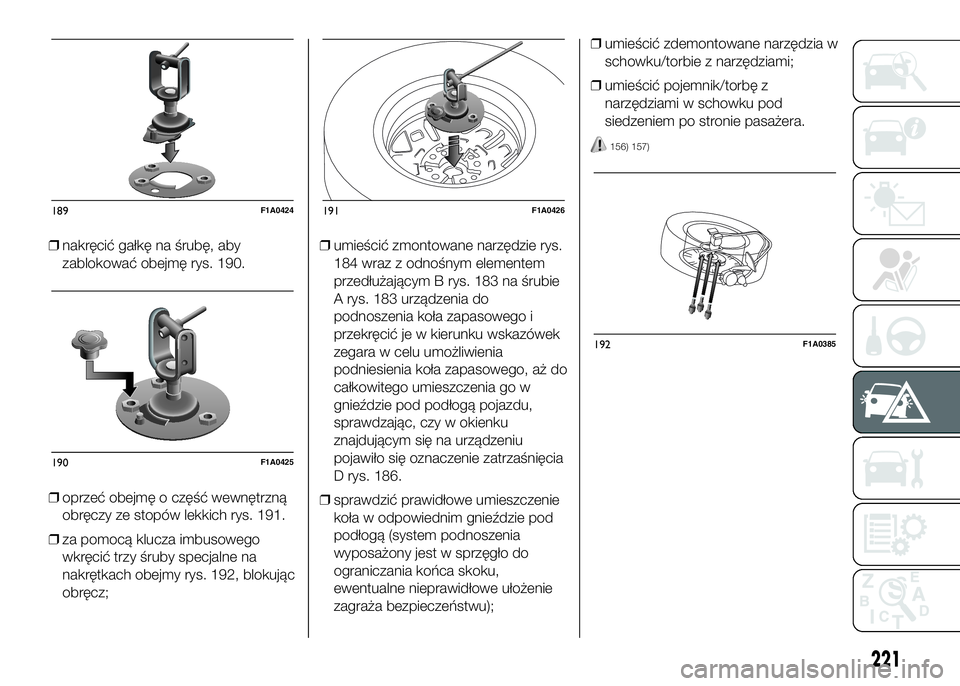

❒nakręcić gałkę na śrubę, aby
zablokować obejmę rys. 190.
❒oprzeć obejmę o część wewnętrzną
obręczy ze stopów lekkich rys. 191.
❒za pomocą klucza imbusowego
wkręcić trzy śruby specjalne na
nakrętkach obejmy rys. 192, blokując
obręcz;❒umieścić zmontowane narzędzie rys.
184 wraz z odnośnym elementem
przedłużającym B rys. 183 na śrubie
A rys. 183 urządzenia do
podnoszenia koła zapasowego i
przekręcić je w kierunku wskazówek
zegara w celu umożliwienia
podniesienia koła zapasowego, aż do
całkowitego umieszczenia go w
gnieździe pod podłogą pojazdu,
sprawdzając, czy w okienku
znajdującym się na urządzeniu
pojawiło się oznaczenie zatrzaśnięcia
D rys. 186.
❒sprawdzić prawidłowe umieszczenie
koła w odpowiednim gnieździe pod
podłogą (system podnoszenia
wyposażony jest w sprzęgło do
ograniczania końca skoku,
ewentualne nieprawidłowe ułożenie
zagraża bezpieczeństwu);❒umieścić zdemontowane narzędzia w
schowku/torbie z narzędziami;
❒umieścić pojemnik/torbę z
narzędziami w schowku pod
siedzeniem po stronie pasażera.
156) 157)
189F1A0424
190F1A0425
191F1A0426
192F1A0385
221

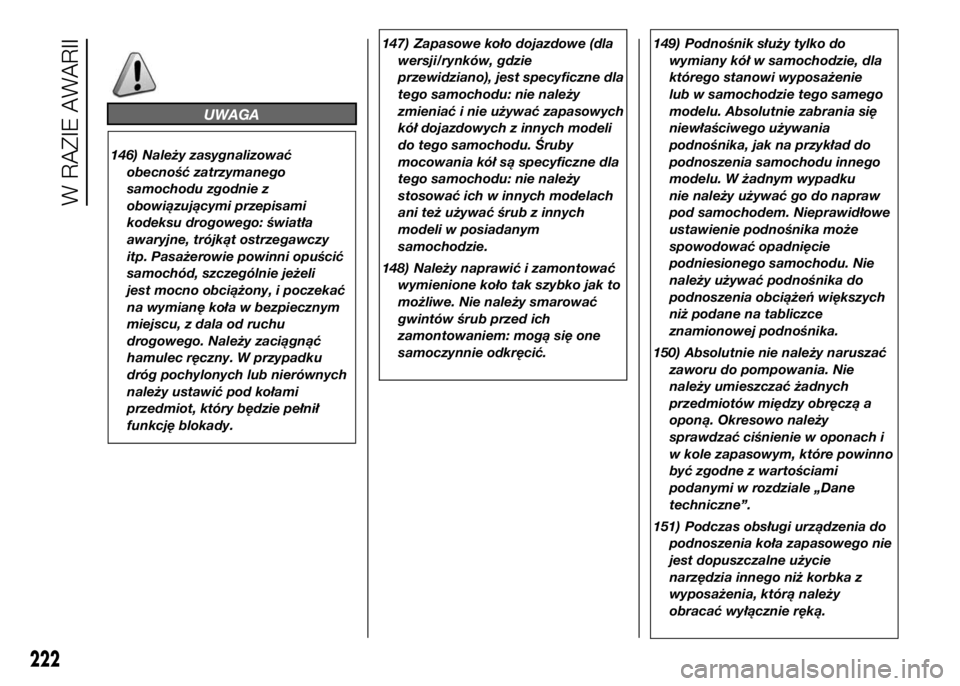

UWAGA
146) Należy zasygnalizować
obecność zatrzymanego
samochodu zgodnie z
obowiązującymi przepisami
kodeksu drogowego: światła
awaryjne, trójkąt ostrzegawczy
itp. Pasażerowie powinni opuścić
samochód, szczególnie jeżeli
jest mocno obciążony, i poczekać
na wymianę koła w bezpiecznym
miejscu, z dala od ruchu
drogowego. Należy zaciągnąć
hamulec ręczny. W przypadku
dróg pochylonych lub nierównych
należy ustawić pod kołami
przedmiot, który będzie pełnił
funkcję blokady.147) Zapasowe koło dojazdowe (dla
wersji/rynków, gdzie
przewidziano), jest specyficzne dla
tego samochodu: nie należy
zmieniać i nie używać zapasowych
kół dojazdowych z innych modeli
do tego samochodu. Śruby
mocowania kół są specyficzne dla
tego samochodu: nie należy
stosować ich w innych modelach
ani też używać śrub z innych
modeli w posiadanym
samochodzie.
148) Należy naprawić i zamontować
wymienione koło tak szybko jak to
możliwe. Nie należy smarować
gwintów śrub przed ich
zamontowaniem: mogą się one
samoczynnie odkręcić.149) Podnośnik służy tylko do
wymiany kół w samochodzie, dla
którego stanowi wyposażenie
lub w samochodzie tego samego
modelu. Absolutnie zabrania się
niewłaściwego używania
podnośnika, jak na przykład do
podnoszenia samochodu innego
modelu. W żadnym wypadku
nie należy używać go do napraw
pod samochodem. Nieprawidłowe
ustawienie podnośnika może
spowodować opadnięcie
podniesionego samochodu. Nie
należy używać podnośnika do
podnoszenia obciążeń większych
niż podane na tabliczce
znamionowej podnośnika.
150) Absolutnie nie należy naruszać
zaworu do pompowania. Nie
należy umieszczać żadnych
przedmiotów między obręczą a
oponą. Okresowo należy
sprawdzać ciśnienie w oponach i
w kole zapasowym, które powinno
być zgodne z wartościami
podanymi w rozdziale „Dane
techniczne”.
151) Podczas obsługi urządzenia do
podnoszenia koła zapasowego nie
jest dopuszczalne użycie
narzędzia innego niż korbka z
wyposażenia, którą należy
obracać wyłącznie ręką.
222
W RAZIE AWARII

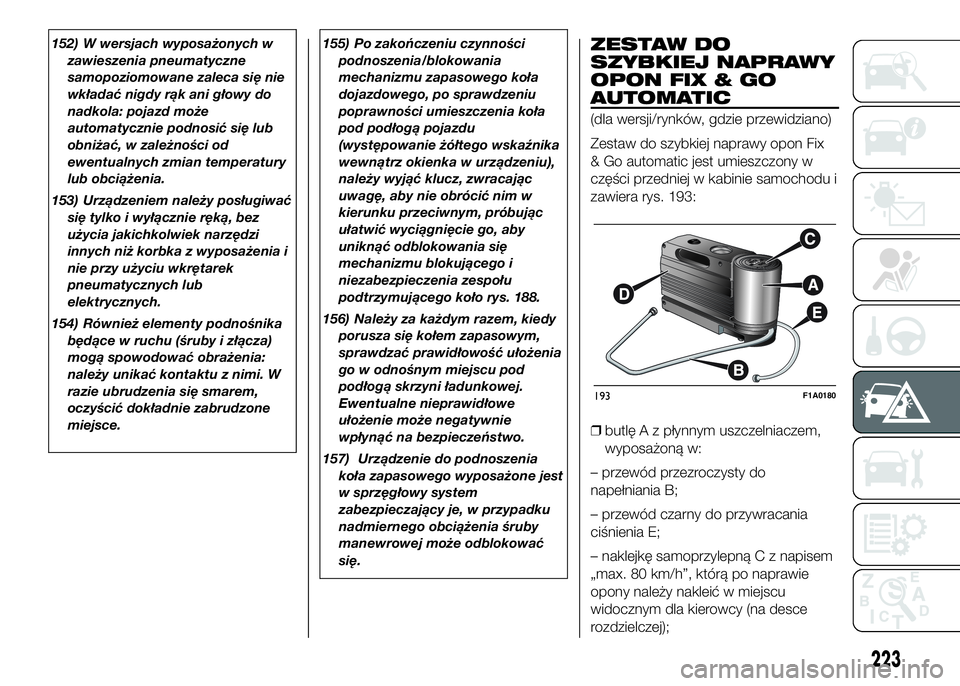

152) W wersjach wyposażonych w
zawieszenia pneumatyczne
samopoziomowane zaleca się nie
wkładać nigdy rąk ani głowy do
nadkola: pojazd może
automatycznie podnosić się lub
obniżać, w zależności od
ewentualnych zmian temperatury
lub obciążenia.
153) Urządzeniem należy posługiwać
się tylko i wyłącznie ręką, bez
użycia jakichkolwiek narzędzi
innych niż korbka z wyposażenia i
nie przy użyciu wkrętarek
pneumatycznych lub
elektrycznych.
154) Również elementy podnośnika
będące w ruchu (śruby i złącza)
mogą spowodować obrażenia:
należy unikać kontaktu z nimi. W
razie ubrudzenia się smarem,
oczyścić dokładnie zabrudzone
miejsce.155) Po zakończeniu czynności
podnoszenia/blokowania
mechanizmu zapasowego koła
dojazdowego, po sprawdzeniu
poprawności umieszczenia koła
pod podłogą pojazdu
(występowanie żółtego wskaźnika
wewnątrz okienka w urządzeniu),
należy wyjąć klucz, zwracając
uwagę, aby nie obrócić nim w
kierunku przeciwnym, próbując
ułatwić wyciągnięcie go, aby
uniknąć odblokowania się
mechanizmu blokującego i
niezabezpieczenia zespołu
podtrzymującego koło rys. 188.
156) Należy za każdym razem, kiedy
porusza się kołem zapasowym,
sprawdzać prawidłowość ułożenia
go w odnośnym miejscu pod
podłogą skrzyni ładunkowej.
Ewentualne nieprawidłowe
ułożenie może negatywnie
wpłynąć na bezpieczeństwo.
157) Urządzenie do podnoszenia
koła zapasowego wyposażone jest
w sprzęgłowy system
zabezpieczający je, w przypadku
nadmiernego obciążenia śruby
manewrowej może odblokować
się.ZESTAW DO
SZYBKIEJ NAPRAWY
OPON FIX & GO
AUTOMATIC
(dla wersji/rynków, gdzie przewidziano)
Zestaw do szybkiej naprawy opon Fix
& Go automatic jest umieszczony w
części przedniej w kabinie samochodu i
zawiera rys. 193:
❒butlę A z płynnym uszczelniaczem,
wyposażoną w:
– przewód przezroczysty do
napełniania B;
– przewód czarny do przywracania
ciśnienia E;
– naklejkę samoprzylepną C z napisem
„max. 80 km/h”, którą po naprawie
opony należy nakleić w miejscu
widocznym dla kierowcy (na desce
rozdzielczej);
193F1A0180
223

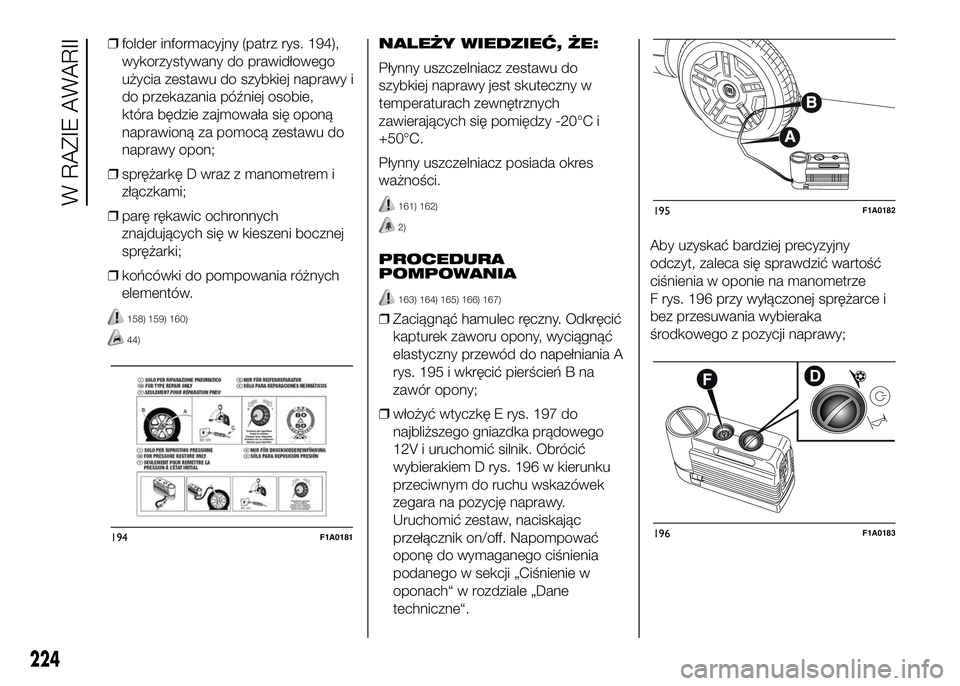

❒folder informacyjny (patrz rys. 194),
wykorzystywany do prawidłowego
użycia zestawu do szybkiej naprawy i
do przekazania później osobie,
która będzie zajmowała się oponą
naprawioną za pomocą zestawu do
naprawy opon;
❒sprężarkę D wraz z manometrem i
złączkami;
❒parę rękawic ochronnych
znajdujących się w kieszeni bocznej
sprężarki;
❒końcówki do pompowania różnych
elementów.
158) 159) 160)
44)
NALEŻY WIEDZIEĆ, ŻE:
Płynny uszczelniacz zestawu do
szybkiej naprawy jest skuteczny w
temperaturach zewnętrznych
zawierających się pomiędzy -20°C i
+50°C.
Płynny uszczelniacz posiada okres
ważności.
161) 162)
2)
PROCEDURA
POMPOWANIA
163) 164) 165) 166) 167)
❒Zaciągnąć hamulec ręczny. Odkręcić
kapturek zaworu opony, wyciągnąć
elastyczny przewód do napełniania A
rys. 195 i wkręcić pierścień B na
zawór opony;
❒włożyć wtyczkę E rys. 197 do
najbliższego gniazdka prądowego
12V i uruchomić silnik. Obrócić
wybierakiem D rys. 196 w kierunku
przeciwnym do ruchu wskazówek
zegara na pozycję naprawy.
Uruchomić zestaw, naciskając
przełącznik on/off. Napompować
oponę do wymaganego ciśnienia
podanego w sekcji „Ciśnienie w
oponach“ w rozdziale „Dane
techniczne“.Aby uzyskać bardziej precyzyjny
odczyt, zaleca się sprawdzić wartość
ciśnienia w oponie na manometrze
F rys. 196 przy wyłączonej sprężarce i
bez przesuwania wybieraka
środkowego z pozycji naprawy;
194F1A0181
195F1A0182
196F1A0183
224
W RAZIE AWARII

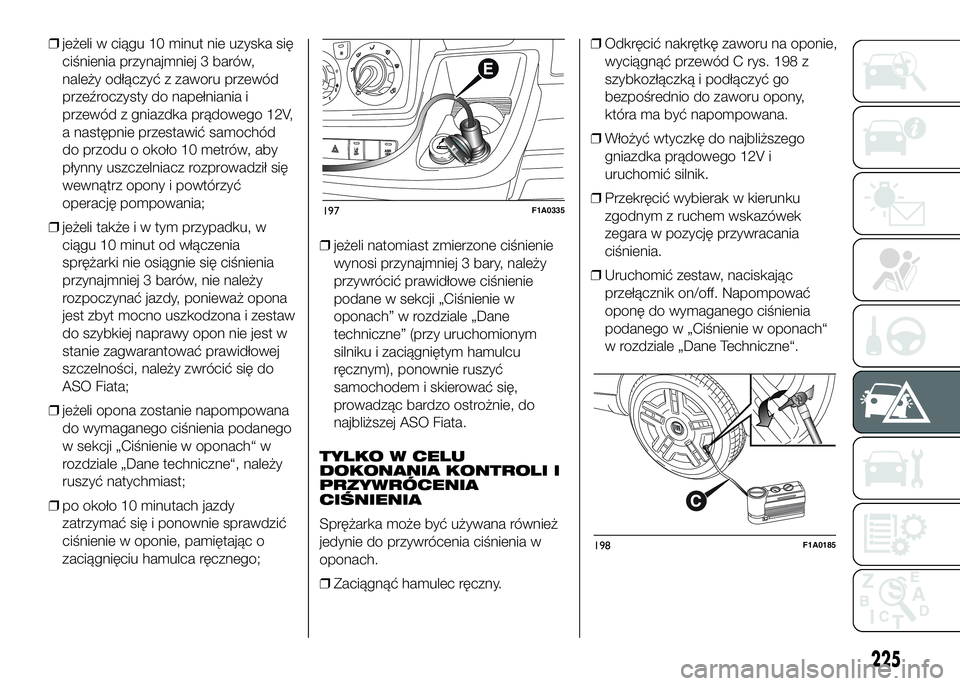

❒jeżeli w ciągu 10 minut nie uzyska się
ciśnienia przynajmniej 3 barów,
należy odłączyć z zaworu przewód
przeźroczysty do napełniania i
przewód z gniazdka prądowego 12V,
a następnie przestawić samochód
do przodu o około 10 metrów, aby
płynny uszczelniacz rozprowadził się
wewnątrz opony i powtórzyć
operację pompowania;
❒jeżeli także i w tym przypadku, w
ciągu 10 minut od włączenia
sprężarki nie osiągnie się ciśnienia
przynajmniej 3 barów, nie należy
rozpoczynać jazdy, ponieważ opona
jest zbyt mocno uszkodzona i zestaw
do szybkiej naprawy opon nie jest w
stanie zagwarantować prawidłowej
szczelności, należy zwrócić się do
ASO Fiata;
❒jeżeli opona zostanie napompowana
do wymaganego ciśnienia podanego
w sekcji „Ciśnienie w oponach“ w
rozdziale „Dane techniczne“, należy
ruszyć natychmiast;
❒po około 10 minutach jazdy
zatrzymać się i ponownie sprawdzić
ciśnienie w oponie, pamiętając o
zaciągnięciu hamulca ręcznego;❒jeżeli natomiast zmierzone ciśnienie
wynosi przynajmniej 3 bary, należy
przywrócić prawidłowe ciśnienie
podane w sekcji „Ciśnienie w
oponach” w rozdziale „Dane
techniczne” (przy uruchomionym
silniku i zaciągniętym hamulcu
ręcznym), ponownie ruszyć
samochodem i skierować się,
prowadząc bardzo ostrożnie, do
najbliższej ASO Fiata.
TYLKO W CELU
DOKONANIA KONTROLI I
PRZYWRÓCENIA
CIŚNIENIA
Sprężarka może być używana również
jedynie do przywrócenia ciśnienia w
oponach.
❒Zaciągnąć hamulec ręczny.❒Odkręcić nakrętkę zaworu na oponie,
wyciągnąć przewód C rys. 198 z
szybkozłączką i podłączyć go
bezpośrednio do zaworu opony,
która ma być napompowana.
❒Włożyć wtyczkę do najbliższego
gniazdka prądowego 12V i
uruchomić silnik.
❒Przekręcić wybierak w kierunku
zgodnym z ruchem wskazówek
zegara w pozycję przywracania
ciśnienia.
❒Uruchomić zestaw, naciskając
przełącznik on/off. Napompować
oponę do wymaganego ciśnienia
podanego w „Ciśnienie w oponach“
w rozdziale „Dane Techniczne“.
197F1A0335
198F1A0185
225

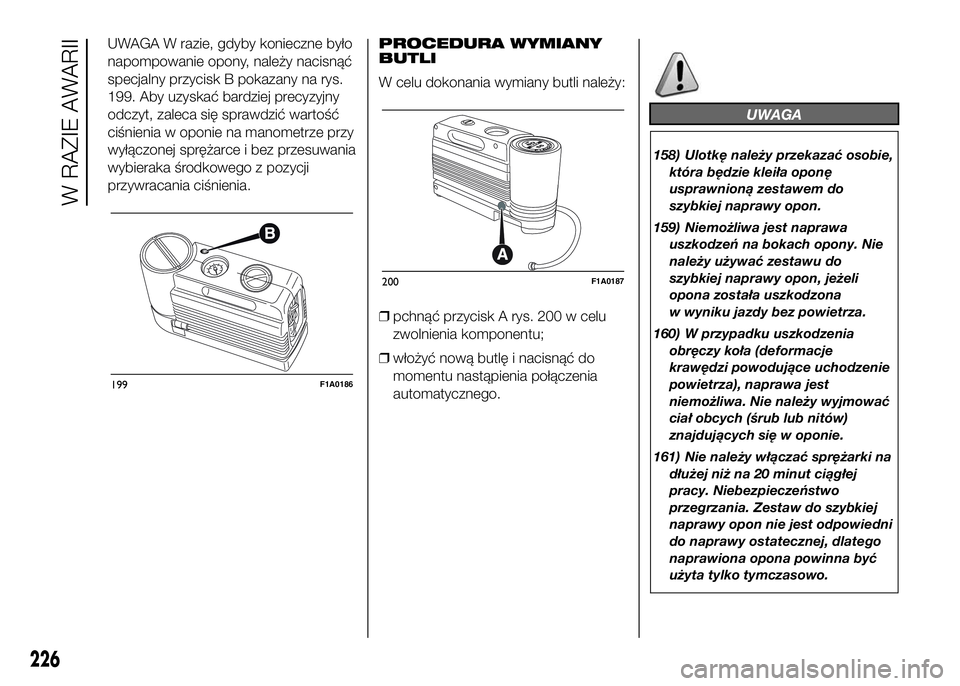

UWAGA W razie, gdyby konieczne było
napompowanie opony, należy nacisnąć
specjalny przycisk B pokazany na rys.
199. Aby uzyskać bardziej precyzyjny
odczyt, zaleca się sprawdzić wartość
ciśnienia w oponie na manometrze przy
wyłączonej sprężarce i bez przesuwania
wybieraka środkowego z pozycji
przywracania ciśnienia.PROCEDURA WYMIANY
BUTLI
W celu dokonania wymiany butli należy:
❒pchnąć przycisk A rys. 200 w celu
zwolnienia komponentu;
❒włożyć nową butlę i nacisnąć do
momentu nastąpienia połączenia
automatycznego.
UWAGA
158) Ulotkę należy przekazać osobie,
która będzie kleiła oponę
usprawnioną zestawem do
szybkiej naprawy opon.
159) Niemożliwa jest naprawa
uszkodzeń na bokach opony. Nie
należy używać zestawu do
szybkiej naprawy opon, jeżeli
opona została uszkodzona
w wyniku jazdy bez powietrza.
160) W przypadku uszkodzenia
obręczy koła (deformacje
krawędzi powodujące uchodzenie
powietrza), naprawa jest
niemożliwa. Nie należy wyjmować
ciał obcych (śrub lub nitów)
znajdujących się w oponie.
161) Nie należy włączać sprężarki na
dłużej niż na 20 minut ciągłej
pracy. Niebezpieczeństwo
przegrzania. Zestaw do szybkiej
naprawy opon nie jest odpowiedni
do naprawy ostatecznej, dlatego
naprawiona opona powinna być
użyta tylko tymczasowo.
199F1A0186
200F1A0187
226
W RAZIE AWARII
