FIAT DUCATO BASE CAMPER 2016 Käyttö- ja huolto-ohjekirja (in in Finnish)

170) Älä yritä ladata jäätynyttä
akkua: se on sulatettava ensin,
muuten aiheutetaan
räjähdysvaara. Jos akku on
jäätynyt, alan ammattilaisen on
tarkistettava se ennen sen
latausta. Tällöin tarkistetaan, ettei
akun sisäosat ole vaurioituneet
ja ettei sen ulkokuoressa ole
halkeamia, muutoin on olemassa
myrkyllisen ja syövyttävän hapon

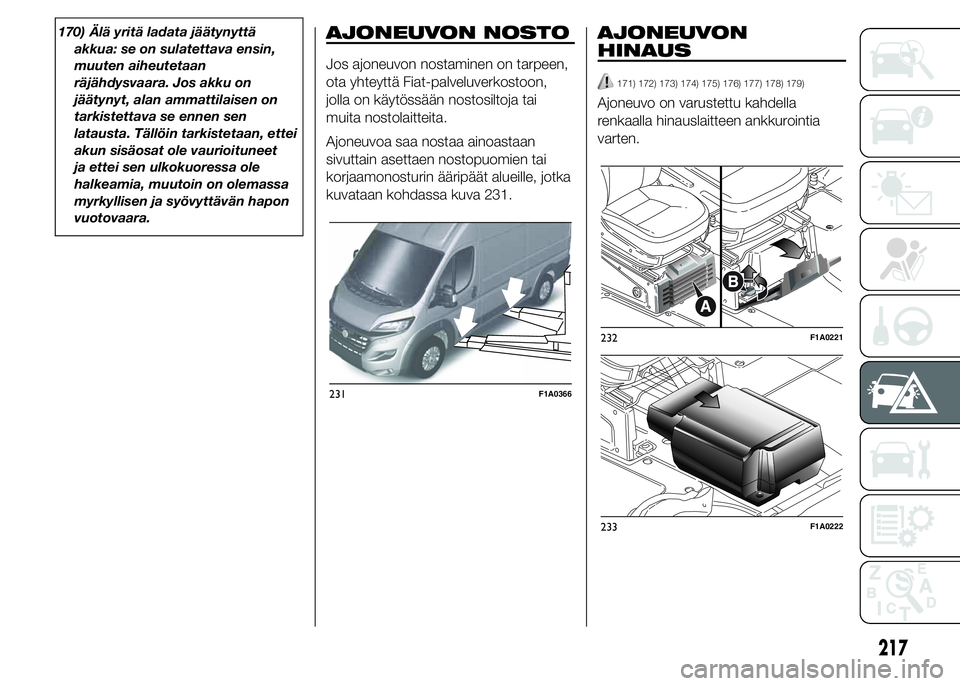

vuotovaara.AJONEUVON NOSTO
Jos ajoneuvon nostaminen on tarpeen,
ota yhteyttä Fiat-palveluverkostoon,
jolla on käytössään nostosiltoja tai
muita nostolaitteita.
Ajoneuvoa saa nostaa ainoastaan
sivuttain asettaen nostopuomien tai
korjaamonosturin ääripäät alueille, jotka
kuvataan kohdassa kuva 231.
AJONEUVON
HINAUS
171) 172) 173) 174) 175) 176) 177) 178) 179)
Ajoneuvo on varustettu kahdella
renkaalla hinauslaitteen ankkurointia
varten.
231F1A0366
232F1A0221
233F1A0222
217

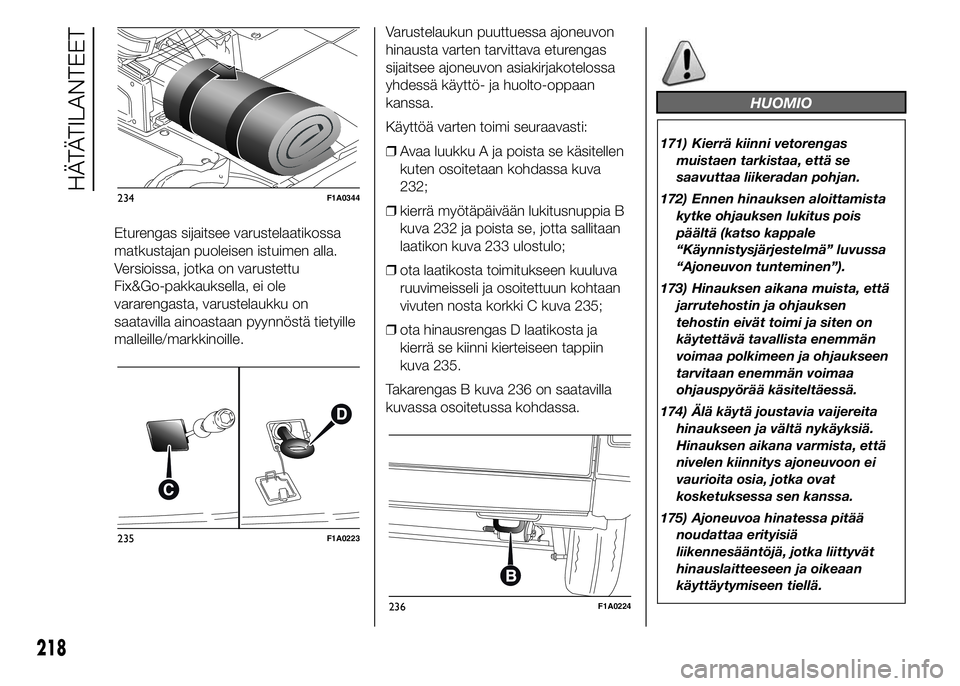

Eturengas sijaitsee varustelaatikossa
matkustajan puoleisen istuimen alla.
Versioissa, jotka on varustettu
Fix&Go-pakkauksella, ei ole
vararengasta, varustelaukku on
saatavilla ainoastaan pyynnöstä tietyille
malleille/markkinoille.Varustelaukun puuttuessa ajoneuvon
hinausta varten tarvittava eturengas
sijaitsee ajoneuvon asiakirjakotelossa
yhdessä käyttö- ja huolto-oppaan
kanssa.
Käyttöä varten toimi seuraavasti:
❒Avaa luukku A ja poista se käsitellen
kuten osoitetaan kohdassa kuva
232;
❒kierrä myötäpäivään lukitusnuppia B
kuva 232 ja poista se, jotta sallitaan
laatikon kuva 233 ulostulo;
❒ota laatikosta toimitukseen kuuluva
ruuvimeisseli ja osoitettuun kohtaan
vivuten nosta korkki C kuva 235;
❒ota hinausrengas D laatikosta ja
kierrä se kiinni kierteiseen tappiin
kuva 235.
Takarengas B kuva 236 on saatavilla
kuvassa osoitetussa kohdassa.
HUOMIO
171) Kierrä kiinni vetorengas
muistaen tarkistaa, että se
saavuttaa liikeradan pohjan.
172) Ennen hinauksen aloittamista
kytke ohjauksen lukitus pois
päältä (katso kappale
“Käynnistysjärjestelmä” luvussa
“Ajoneuvon tunteminen”).
173) Hinauksen aikana muista, että
jarrutehostin ja ohjauksen
tehostin eivät toimi ja siten on
käytettävä tavallista enemmän
voimaa polkimeen ja ohjaukseen
tarvitaan enemmän voimaa
ohjauspyörää käsiteltäessä.
174) Älä käytä joustavia vaijereita
hinaukseen ja vältä nykäyksiä.
Hinauksen aikana varmista, että
nivelen kiinnitys ajoneuvoon ei
vaurioita osia, jotka ovat
kosketuksessa sen kanssa.
175) Ajoneuvoa hinatessa pitää
noudattaa erityisiä
liikennesääntöjä, jotka liittyvät
hinauslaitteeseen ja oikeaan
käyttäytymiseen tiellä.
234F1A0344
235F1A0223
236F1A0224
218
HÄTÄTILANTEET

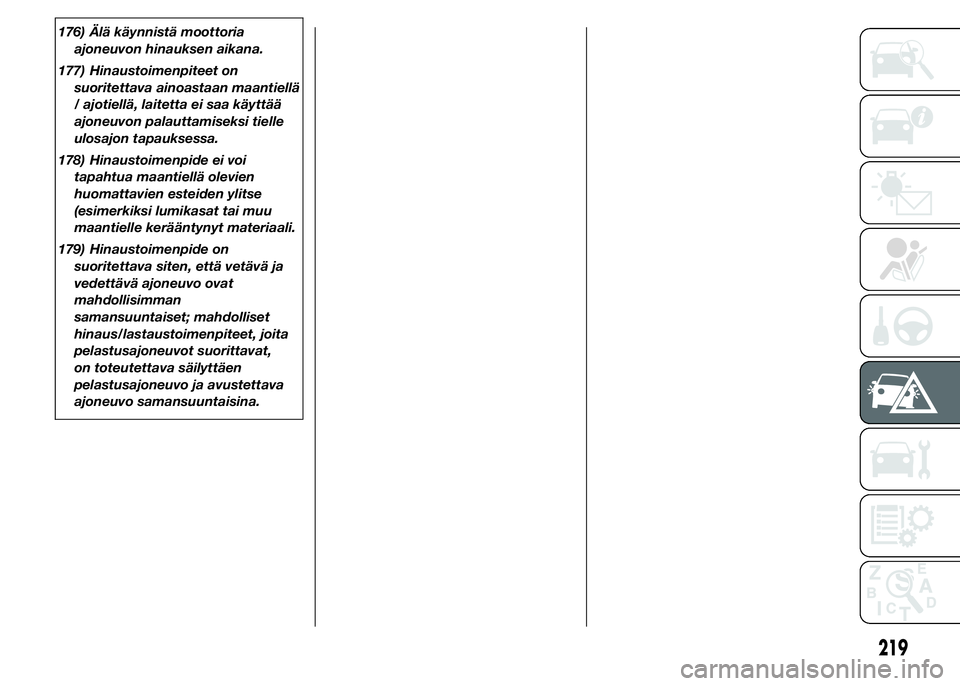

176) Älä käynnistä moottoria
ajoneuvon hinauksen aikana.
177) Hinaustoimenpiteet on
suoritettava ainoastaan maantiellä
/ ajotiellä, laitetta ei saa käyttää
ajoneuvon palauttamiseksi tielle
ulosajon tapauksessa.
178) Hinaustoimenpide ei voi
tapahtua maantiellä olevien
huomattavien esteiden ylitse
(esimerkiksi lumikasat tai muu
maantielle kerääntynyt materiaali.
179) Hinaustoimenpide on
suoritettava siten, että vetävä ja
vedettävä ajoneuvo ovat
mahdollisimman
samansuuntaiset; mahdolliset
hinaus/lastaustoimenpiteet, joita
pelastusajoneuvot suorittavat,
on toteutettava säilyttäen
pelastusajoneuvo ja avustettava
ajoneuvo samansuuntaisina.
219

220

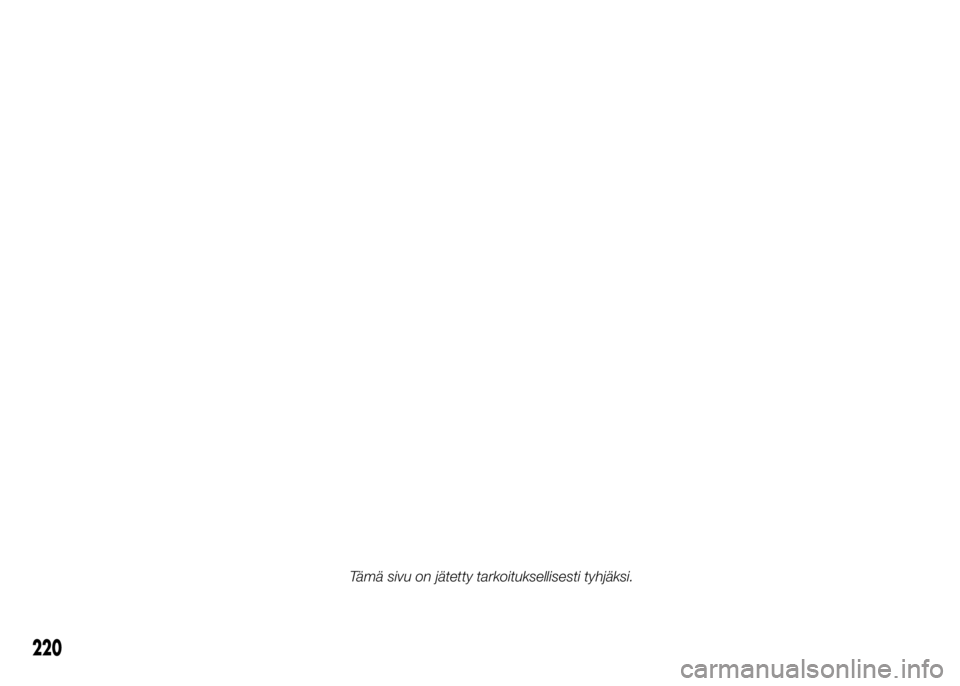

Tämä sivu on jätetty tarkoituksellisesti tyhjäksi.

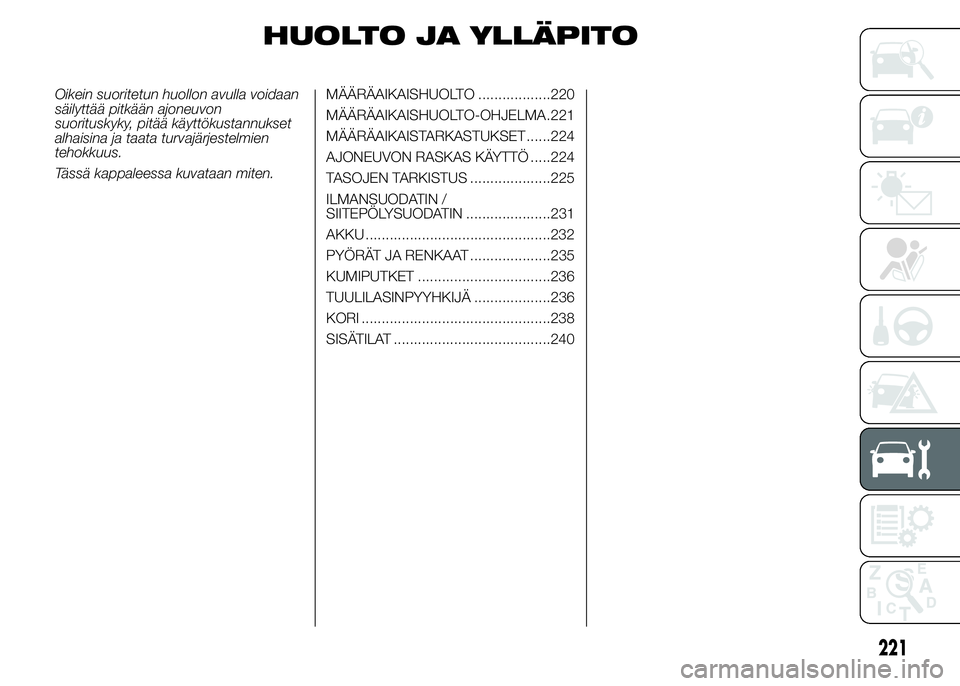

HUOLTO JA YLLÄPITO
Oikein suoritetun huollon avulla voidaan
säilyttää pitkään ajoneuvon
suorituskyky, pitää käyttökustannukset
alhaisina ja taata turvajärjestelmien
tehokkuus.
Tässä kappaleessa kuvataan miten.MÄÄRÄAIKAISHUOLTO ..................220
MÄÄRÄAIKAISHUOLTO-OHJELMA.221
MÄÄRÄAIKAISTARKASTUKSET ......224
AJONEUVON RASKAS KÄYTTÖ .....224
TASOJEN TARKISTUS ....................225
ILMANSUODATIN /
SIITEPÖLYSUODATIN .....................231
AKKU ..............................................232
PYÖRÄT JA RENKAAT ....................235
KUMIPUTKET .................................236
TUULILASINPYYHKIJÄ ...................236
KORI ...............................................238
SISÄTILAT .......................................240
221

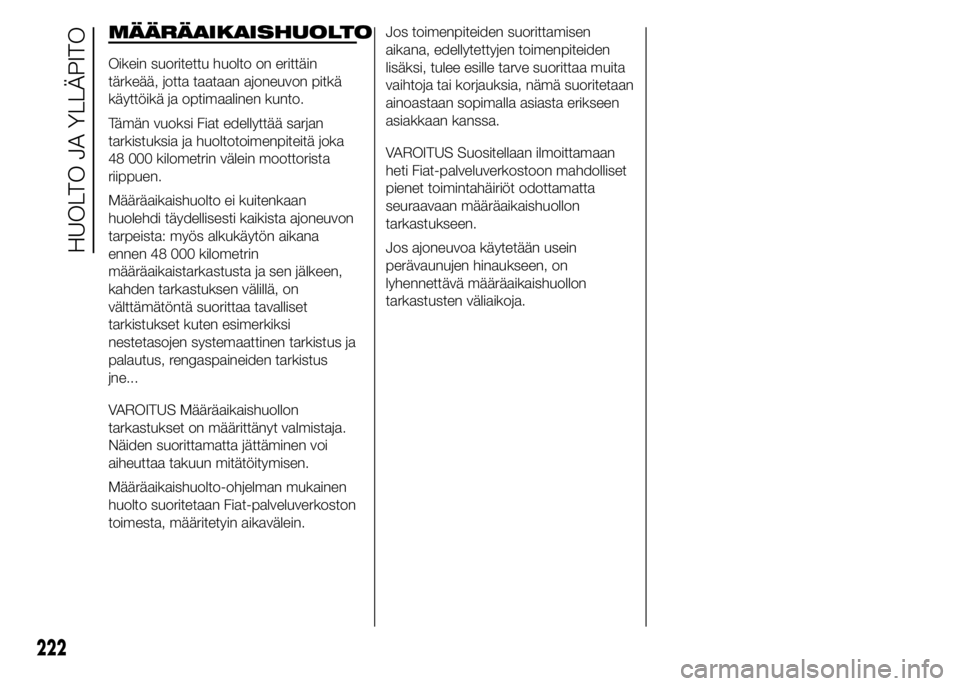

MÄÄRÄAIKAISHUOLTO
Oikein suoritettu huolto on erittäin
tärkeää, jotta taataan ajoneuvon pitkä
käyttöikä ja optimaalinen kunto.
Tämän vuoksi Fiat edellyttää sarjan
tarkistuksia ja huoltotoimenpiteitä joka
48 000 kilometrin välein moottorista
riippuen.
Määräaikaishuolto ei kuitenkaan
huolehdi täydellisesti kaikista ajoneuvon
tarpeista: myös alkukäytön aikana
ennen 48 000 kilometrin
määräaikaistarkastusta ja sen jälkeen,
kahden tarkastuksen välillä, on
välttämätöntä suorittaa tavalliset
tarkistukset kuten esimerkiksi
nestetasojen systemaattinen tarkistus ja
palautus, rengaspaineiden tarkistus
jne...
VAROITUS Määräaikaishuollon
tarkastukset on määrittänyt valmistaja.
Näiden suorittamatta jättäminen voi
aiheuttaa takuun mitätöitymisen.
Määräaikaishuolto-ohjelman mukainen
huolto suoritetaan Fiat-palveluverkoston
toimesta, määritetyin aikavälein.Jos toimenpiteiden suorittamisen
aikana, edellytettyjen toimenpiteiden
lisäksi, tulee esille tarve suorittaa muita
vaihtoja tai korjauksia, nämä suoritetaan
ainoastaan sopimalla asiasta erikseen
asiakkaan kanssa.
VAROITUS Suositellaan ilmoittamaan
heti Fiat-palveluverkostoon mahdolliset
pienet toimintahäiriöt odottamatta
seuraavaan määräaikaishuollon
tarkastukseen.
Jos ajoneuvoa käytetään usein
perävaunujen hinaukseen, on
lyhennettävä määräaikaishuollon
tarkastusten väliaikoja.
222
HUOLTO JA YLLÄPITO

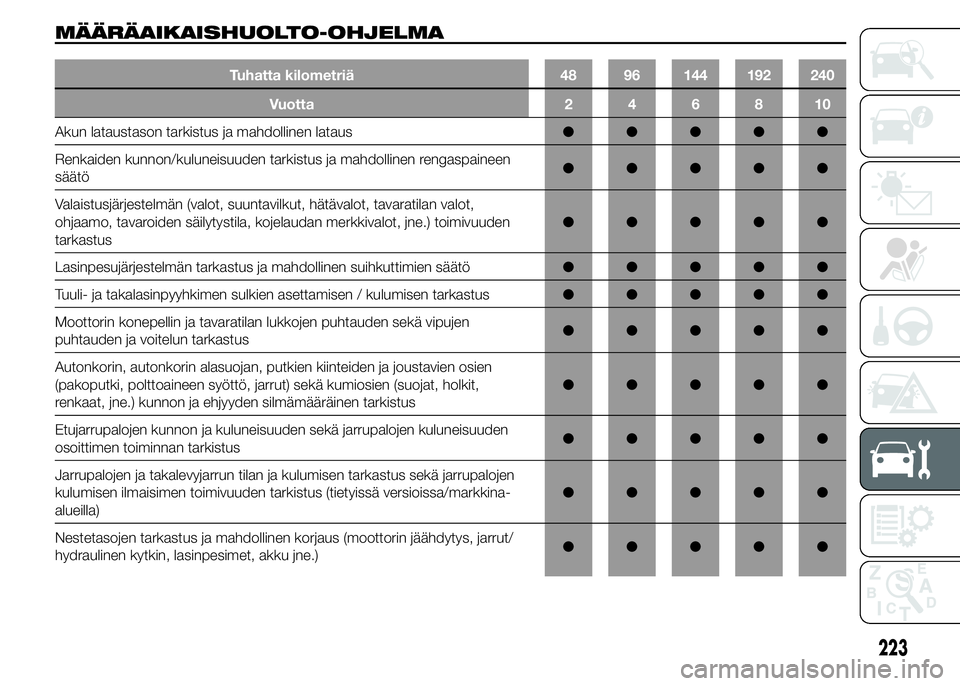

MÄÄRÄAIKAISHUOLTO-OHJELMA
Tuhatta kilometriä 48 96 144 192 240
Vuotta246810
Akun lataustason tarkistus ja mahdollinen lataus●●●●●
Renkaiden kunnon/kuluneisuuden tarkistus ja mahdollinen rengaspaineen
säätö●●●●●
Valaistusjärjestelmän (valot, suuntavilkut, hätävalot, tavaratilan valot,
ohjaamo, tavaroiden säilytystila, kojelaudan merkkivalot, jne.) toimivuuden
tarkastus●●●●●
Lasinpesujärjestelmän tarkastus ja mahdollinen suihkuttimien säätö●●●●●
Tuuli- ja takalasinpyyhkimen sulkien asettamisen / kulumisen tarkastus●●●●●
Moottorin konepellin ja tavaratilan lukkojen puhtauden sekä vipujen
puhtauden ja voitelun tarkastus●●●●●
Autonkorin, autonkorin alasuojan, putkien kiinteiden ja joustavien osien
(pakoputki, polttoaineen syöttö, jarrut) sekä kumiosien (suojat, holkit,
renkaat, jne.) kunnon ja ehjyyden silmämääräinen tarkistus●●●●●
Etujarrupalojen kunnon ja kuluneisuuden sekä jarrupalojen kuluneisuuden
osoittimen toiminnan tarkistus●●●●●
Jarrupalojen ja takalevyjarrun tilan ja kulumisen tarkastus sekä jarrupalojen
kulumisen ilmaisimen toimivuuden tarkistus (tietyissä versioissa/markkina-
alueilla)●●●●●
Nestetasojen tarkastus ja mahdollinen korjaus (moottorin jäähdytys, jarrut/
hydraulinen kytkin, lasinpesimet, akku jne.)●●●●●
223

Tuhatta kilometriä 48 96 144 192 240
Vuotta246810
Lisävarusteiden ohjaushihnan/-hihnojen kunnon silmämääräinen tarkastus
(versiot ilman automaattikiristintä) (versiot 110 (°)- 130 - 150 - 180 Multijet)●●
Lisävarusteiden ohjaushihnan kiristyksen tarkastus (versiot ilman
automaattikiristintä) (^)●●
Lisävarusteiden ohjaushihnan kireyden tarkastus (versiot ilman
automaattikiristintä) (versiot 115 Multijet (°)) (^)●●●
Jakopään hammastetun hihnan kunnon tarkastus (Versiot 110 (°)-130-150
Multijet)●●
Jakopään hammastetun hihnan kunnon tarkastus (Versiot 115 Multijet (°))●●●●●
Käsijarruvivun liikeradan tarkistus ja mahdollinen säätö●●●●●
Pakokaasupäästöjen/savuisuuden tarkastus●●●●●
Moottorin ohjausjärjestelmien toiminnan tarkastus (vianmäärityspistokkeen
avulla)●●●●●
Sivuliukuovien alaohjainten puhtauden tarkastus versioille sivuliukuovella (tai
joka 6 kuukauden välein)●●●●●
Polttoainesuodattimen patruunan vaihto (dieselversiot)●●●●●
Lisävarusteiden ohjaushihnan/-hihnojen vaihto●
Lisävarusteiden ohjaushihnan/-hihnojen vaihto (versiot 115 Multijet (°))●●
(°)Versio tietyille markkinoille
(^) Moottoriöljyn ensimmäisen vaihdon yhteydessä on suoritettava lisävarusteiden ohjaushihnan kireyden tarkastus
224
HUOLTO JA YLLÄPITO

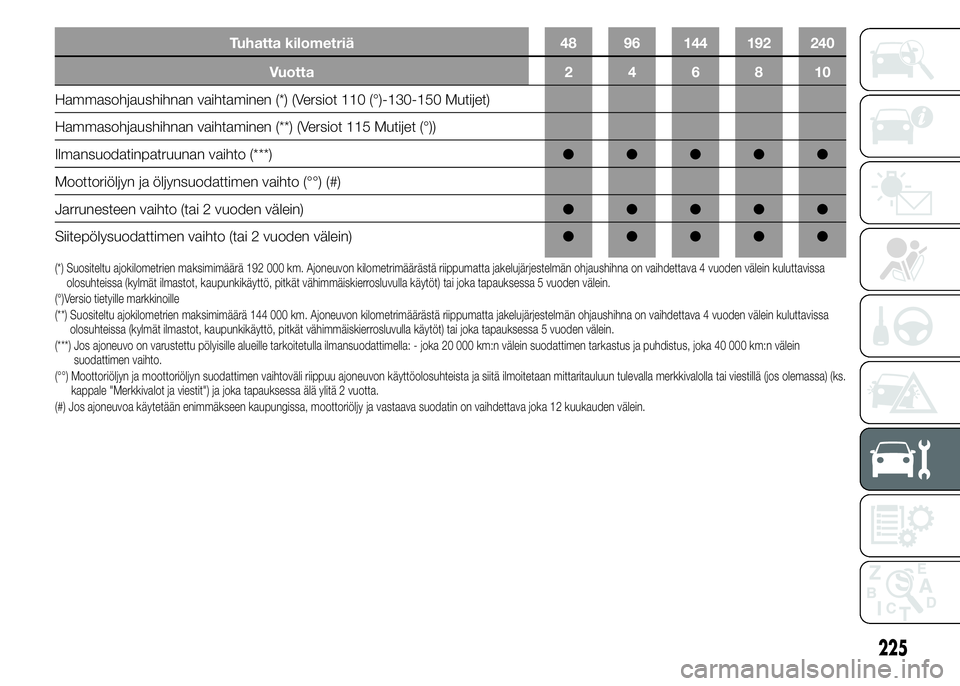

Tuhatta kilometriä 48 96 144 192 240
Vuotta246810
Hammasohjaushihnan vaihtaminen (*) (Versiot 110 (°)-130-150 Mutijet)
Hammasohjaushihnan vaihtaminen (**) (Versiot 115 Mutijet (°))
Ilmansuodatinpatruunan vaihto (***)●●●●●
Moottoriöljyn ja öljynsuodattimen vaihto (°°) (#)
Jarrunesteen vaihto (tai 2 vuoden välein)●●●●●
Siitepölysuodattimen vaihto (tai 2 vuoden välein)●●●●●
(*) Suositeltu ajokilometrien maksimimäärä 192 000 km. Ajoneuvon kilometrimäärästä riippumatta jakelujärjestelmän ohjaushihna on vaihdettava4 vuoden välein kuluttavissa
olosuhteissa (kylmät ilmastot, kaupunkikäyttö, pitkät vähimmäiskierrosluvulla käytöt) tai joka tapauksessa 5 vuoden välein.
(°)Versio tietyille markkinoille
(**) Suositeltu ajokilometrien maksimimäärä 144 000 km. Ajoneuvon kilometrimäärästä riippumatta jakelujärjestelmän ohjaushihna on vaihdettava 4 vuoden välein kuluttavissa
olosuhteissa (kylmät ilmastot, kaupunkikäyttö, pitkät vähimmäiskierrosluvulla käytöt) tai joka tapauksessa 5 vuoden välein.
(***) Jos ajoneuvo on varustettu pölyisille alueille tarkoitetulla ilmansuodattimella: - joka 20 000 km:n välein suodattimen tarkastus ja puhdistus, joka 40 000 km:n välein
suodattimen vaihto.
(°°) Moottoriöljyn ja moottoriöljyn suodattimen vaihtoväli riippuu ajoneuvon käyttöolosuhteista ja siitä ilmoitetaan mittaritauluun tulevalla merkkivalolla tai viestillä (jos olemassa) (ks.
kappale "Merkkivalot ja viestit") ja joka tapauksessa älä ylitä 2 vuotta.
(#) Jos ajoneuvoa käytetään enimmäkseen kaupungissa, moottoriöljy ja vastaava suodatin on vaihdettava joka 12 kuukauden välein.
225

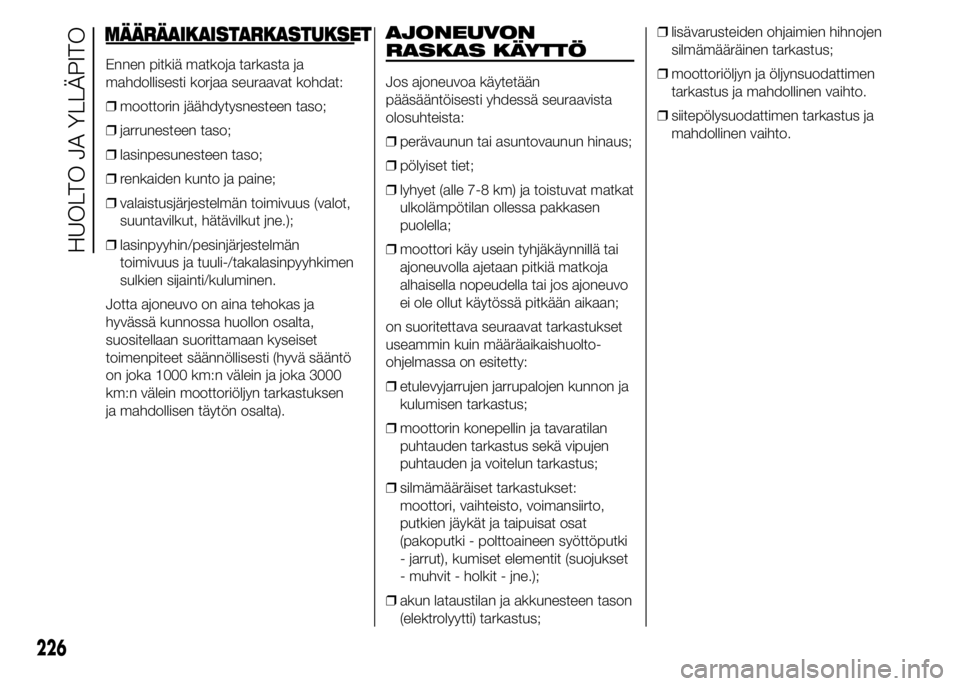

MÄÄRÄAIKAISTARKASTUKSET
Ennen pitkiä matkoja tarkasta ja
mahdollisesti korjaa seuraavat kohdat:
❒moottorin jäähdytysnesteen taso;
❒jarrunesteen taso;
❒lasinpesunesteen taso;
❒renkaiden kunto ja paine;
❒valaistusjärjestelmän toimivuus (valot,
suuntavilkut, hätävilkut jne.);
❒lasinpyyhin/pesinjärjestelmän
toimivuus ja tuuli-/takalasinpyyhkimen
sulkien sijainti/kuluminen.
Jotta ajoneuvo on aina tehokas ja
hyvässä kunnossa huollon osalta,
suositellaan suorittamaan kyseiset
toimenpiteet säännöllisesti (hyvä sääntö
on joka 1000 km:n välein ja joka 3000
km:n välein moottoriöljyn tarkastuksen
ja mahdollisen täytön osalta).
AJONEUVON
RASKAS KÄYTTÖ
Jos ajoneuvoa käytetään
pääsääntöisesti yhdessä seuraavista
olosuhteista:
❒perävaunun tai asuntovaunun hinaus;
❒pölyiset tiet;
❒lyhyet (alle 7-8 km) ja toistuvat matkat
ulkolämpötilan ollessa pakkasen
puolella;
❒moottori käy usein tyhjäkäynnillä tai
ajoneuvolla ajetaan pitkiä matkoja
alhaisella nopeudella tai jos ajoneuvo
ei ole ollut käytössä pitkään aikaan;
on suoritettava seuraavat tarkastukset
useammin kuin määräaikaishuolto-
ohjelmassa on esitetty:
❒etulevyjarrujen jarrupalojen kunnon ja
kulumisen tarkastus;
❒moottorin konepellin ja tavaratilan
puhtauden tarkastus sekä vipujen
puhtauden ja voitelun tarkastus;
❒silmämääräiset tarkastukset:
moottori, vaihteisto, voimansiirto,
putkien jäykät ja taipuisat osat
(pakoputki - polttoaineen syöttöputki
- jarrut), kumiset elementit (suojukset
- muhvit - holkit - jne.);
❒akun lataustilan ja akkunesteen tason
(elektrolyytti) tarkastus;❒lisävarusteiden ohjaimien hihnojen
silmämääräinen tarkastus;
❒moottoriöljyn ja öljynsuodattimen
tarkastus ja mahdollinen vaihto.
❒siitepölysuodattimen tarkastus ja
mahdollinen vaihto.
226
