PYÖRIVÄ ISTUIN
TURVAVYÖLLÄ
(tietyissä versioissa/markkina-alueilla)
Se on varustettu turvavyöllä
kolmipistekiinnityksellä kuva 17,
kahdelle säädettävällä käsinojalla
(säätöä varten ks. kappaletta “Istuimet
säädettävillä käsinojilla”) ja
korkeussäädettävällä niskatuella (säätöä
varten ks. kappaletta “Niskatuki”).
11)
Selkänojan kaltevuuden
säätäminen
Käsittele vipua A kuva 18.Korkeuden säätäminen
Käsittele ohjaimia B kuva 18 tai C kuva
18 nostaaksesi/laskeaksesi vastaavasti
istuimen etu-/takaosaa.

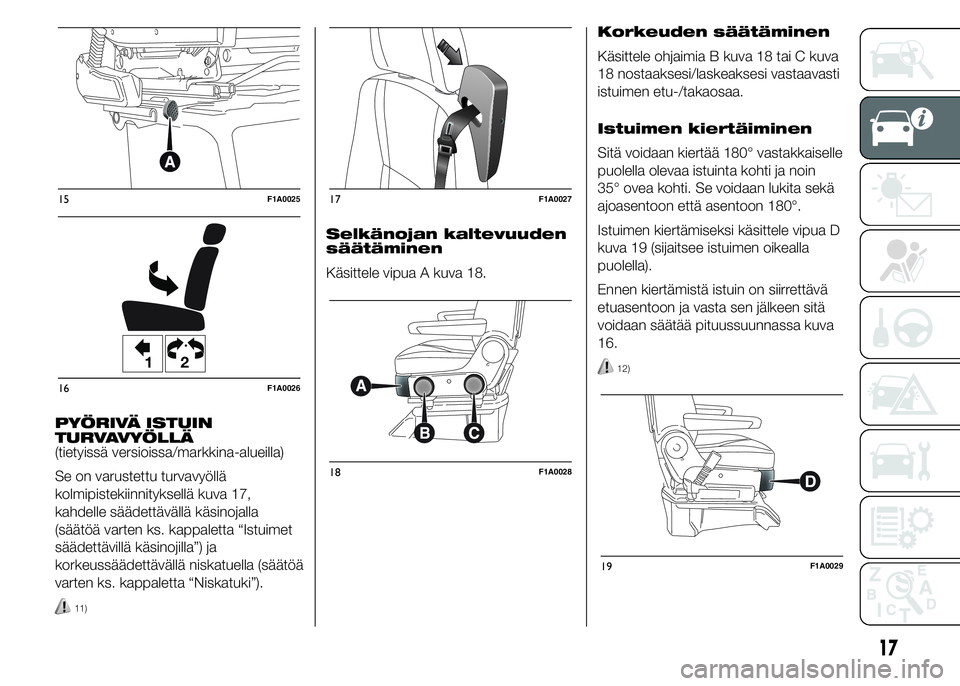

Istuimen kiertäiminen
Sitä voidaan kiertää 180° vastakkaiselle
puolella olevaa istuinta kohti ja noin
35° ovea kohti. Se voidaan lukita sekä
ajoasentoon että asentoon 180°.
Istuimen kiertämiseksi käsittele vipua D
kuva 19 (sijaitsee istuimen oikealla
puolella).
Ennen kiertämistä istuin on siirrettävä
etuasentoon ja vasta sen jälkeen sitä
voidaan säätää pituussuunnassa kuva
16.
12)
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
19F1A0029
17

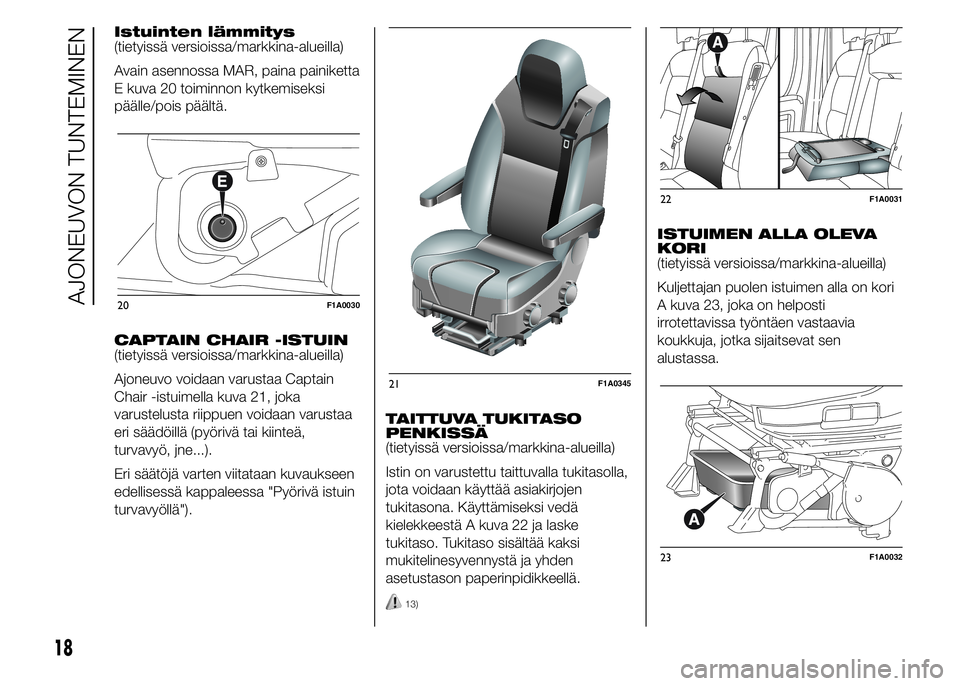

Istuinten lämmitys
(tietyissä versioissa/markkina-alueilla)
Avain asennossa MAR, paina painiketta
E kuva 20 toiminnon kytkemiseksi
päälle/pois päältä.
CAPTAIN CHAIR -ISTUIN
(tietyissä versioissa/markkina-alueilla)
Ajoneuvo voidaan varustaa Captain
Chair -istuimella kuva 21, joka
varustelusta riippuen voidaan varustaa
eri säädöillä (pyörivä tai kiinteä,
turvavyö, jne...).
Eri säätöjä varten viitataan kuvaukseen
edellisessä kappaleessa "Pyörivä istuin
turvavyöllä").TAITTUVA TUKITASO
PENKISSÄ
(tietyissä versioissa/markkina-alueilla)
Istin on varustettu taittuvalla tukitasolla,
jota voidaan käyttää asiakirjojen
tukitasona. Käyttämiseksi vedä
kielekkeestä A kuva 22 ja laske
tukitaso. Tukitaso sisältää kaksi
mukitelinesyvennystä ja yhden
asetustason paperinpidikkeellä.
13)
ISTUIMEN ALLA OLEVA
KORI
(tietyissä versioissa/markkina-alueilla)
Kuljettajan puolen istuimen alla on kori
A kuva 23, joka on helposti
irrotettavissa työntäen vastaavia
koukkuja, jotka sijaitsevat sen
alustassa.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
18
AJONEUVON TUNTEMINEN

ISTUIMEN ALUSTAN
MUOVIPÄÄLLYSTEET
(tietyissä versioissa/markkina-alueilla)

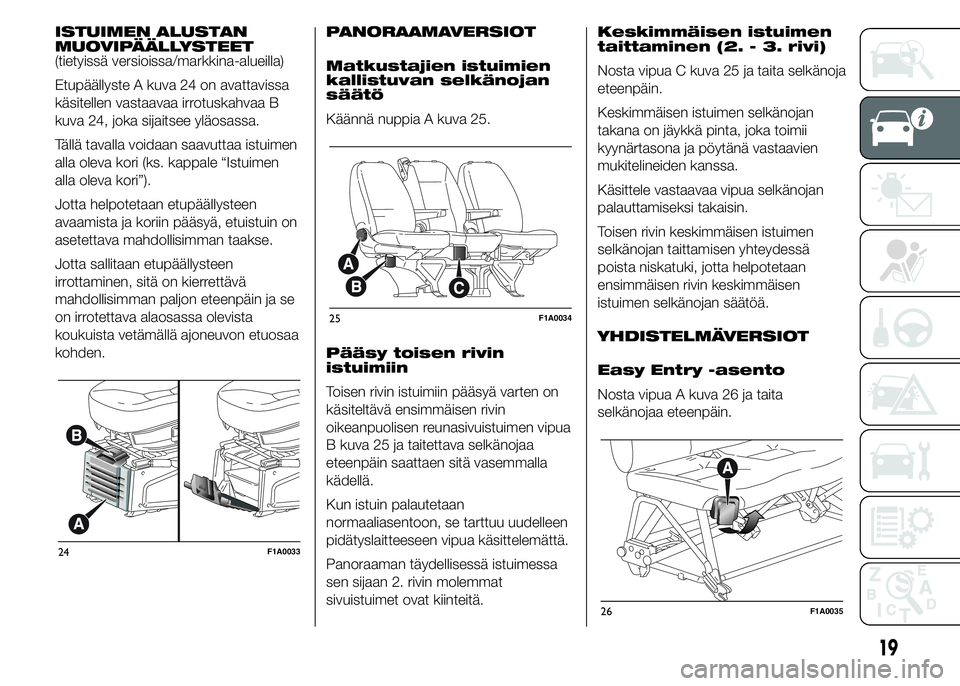

Etupäällyste A kuva 24 on avattavissa
käsitellen vastaavaa irrotuskahvaa B
kuva 24, joka sijaitsee yläosassa.
Tällä tavalla voidaan saavuttaa istuimen
alla oleva kori (ks. kappale “Istuimen
alla oleva kori”).
Jotta helpotetaan etupäällysteen
avaamista ja koriin pääsyä, etuistuin on
asetettava mahdollisimman taakse.
Jotta sallitaan etupäällysteen
irrottaminen, sitä on kierrettävä
mahdollisimman paljon eteenpäin ja se
on irrotettava alaosassa olevista
koukuista vetämällä ajoneuvon etuosaa
kohden.PANORAAMAVERSIOT
Matkustajien istuimien
kallistuvan selkänojan
säätö
Käännä nuppia A kuva 25.
Pääsy toisen rivin
istuimiin
Toisen rivin istuimiin pääsyä varten on
käsiteltävä ensimmäisen rivin
oikeanpuolisen reunasivuistuimen vipua
B kuva 25 ja taitettava selkänojaa
eteenpäin saattaen sitä vasemmalla
kädellä.
Kun istuin palautetaan
normaaliasentoon, se tarttuu uudelleen
pidätyslaitteeseen vipua käsittelemättä.
Panoraaman täydellisessä istuimessa
sen sijaan 2. rivin molemmat
sivuistuimet ovat kiinteitä.Keskimmäisen istuimen
taittaminen (2. - 3. rivi)
Nosta vipua C kuva 25 ja taita selkänoja
eteenpäin.
Keskimmäisen istuimen selkänojan
takana on jäykkä pinta, joka toimii
kyynärtasona ja pöytänä vastaavien
mukitelineiden kanssa.
Käsittele vastaavaa vipua selkänojan
palauttamiseksi takaisin.
Toisen rivin keskimmäisen istuimen
selkänojan taittamisen yhteydessä
poista niskatuki, jotta helpotetaan
ensimmäisen rivin keskimmäisen
istuimen selkänojan säätöä.
YHDISTELMÄVERSIOT
Easy Entry -asento
Nosta vipua A kuva 26 ja taita
selkänojaa eteenpäin.
24F1A0033
25F1A0034
26F1A0035
19

Paketoitu asento
Toimi seuraavasti:
– easy entry -asennosta poista
niskatuet;
– nosta vipua B kuva 27 (sijaitsee vivun
A kuva 26 alla) oikealla kädellä;
– käännä selkänojaa 5° takaosaa
kohden;
– taita selkänojan eteenpäin
vasemmalla kädellä.
14)

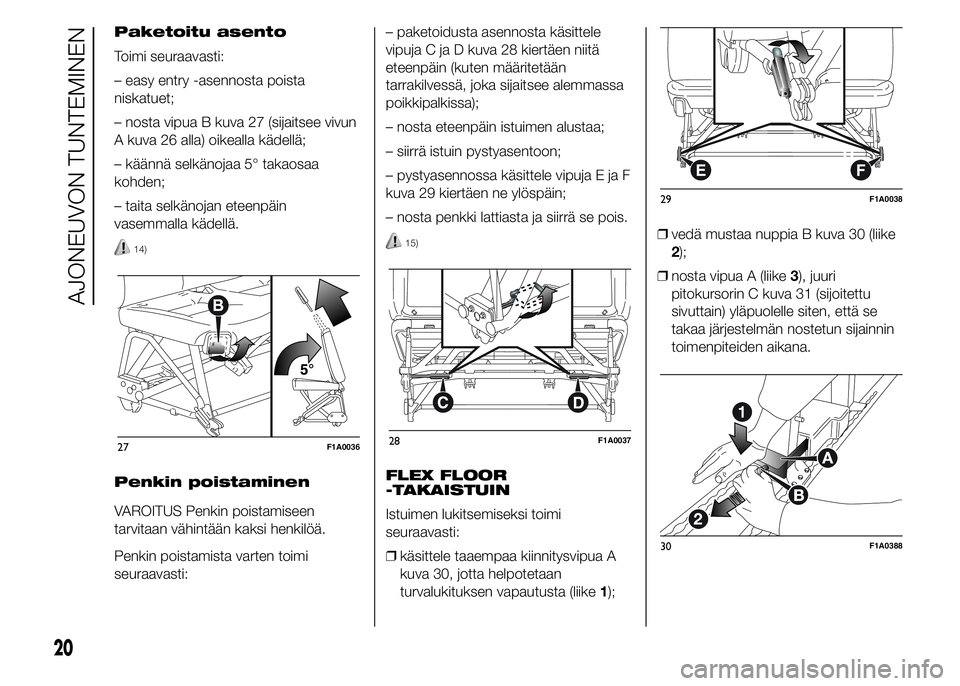

Penkin poistaminen
VAROITUS Penkin poistamiseen
tarvitaan vähintään kaksi henkilöä.
Penkin poistamista varten toimi
seuraavasti:– paketoidusta asennosta käsittele
vipuja C ja D kuva 28 kiertäen niitä
eteenpäin (kuten määritetään
tarrakilvessä, joka sijaitsee alemmassa
poikkipalkissa);
– nosta eteenpäin istuimen alustaa;
– siirrä istuin pystyasentoon;
– pystyasennossa käsittele vipuja E ja F
kuva 29 kiertäen ne ylöspäin;
– nosta penkki lattiasta ja siirrä se pois.
15)
FLEX FLOOR
-TAKAISTUIN
Istuimen lukitsemiseksi toimi
seuraavasti:
❒käsittele taaempaa kiinnitysvipua A
kuva 30, jotta helpotetaan
turvalukituksen vapautusta (liike1);❒vedä mustaa nuppia B kuva 30 (liike
2);
❒nosta vipua A (liike3), juuri
pitokursorin C kuva 31 (sijoitettu
sivuttain) yläpuolelle siten, että se
takaa järjestelmän nostetun sijainnin
toimenpiteiden aikana.
27F1A003628F1A0037
29F1A0038
30F1A0388
20
AJONEUVON TUNTEMINEN

Alustan vapautuksen tapahduttua on
mahdollista käsitellä istuinta saattaen
sitä kahdella kädellä sen siirtämiseksi
eteenpäin tai taaksepäin kuva 32.
On mahdollista edetä myös sen
purkamiseen käsitellen istuinta
kohdassa, joissa sen pidikkeet ovat
vapaita verrattuna kiskon aukkoihin;
kyseisessä asennossa (helposti
saavutettaessa antaen alustan liukua
hieman ja käsitellen samanaikaisesti
sen irrottamiseksi) istuin voidaan
poistaa helposti kuva 33.
Siirto- ja purkutoimenpiteiden jälkeen
istuin on laitettava takaisin ja lukittava
tason kiskoihin ennen ajamaan
lähtemistä, toimi seuraavasti:
❒laita alusta kiskoille;
❒työnnä kiinnitysvipua alaspäin kuva
34, sopivan voimakkaasti käsitellen,
kunnes järjestelmä lukkiutuu.VAROITUS Lukitusjärjestelmä takaa
varman kiinnityksen vasta sitten, kun
vivun alla oleva turvalukitus lukitsee sen
vaakasuunnassa. Mikäli ei tapahdu
näin, on tarkistettava, että istuin on
sijoitettu tarkkaan lukitusasentoon
kiskoon nähden (siirtäen istuinta eteen-
tai taaksepäin muutamia millimetrejä,
kunnes saavutetaan lopullinen
kiinnittyminen). Lukituksen tapahduttua
pikaliitettävä alusta on samassa tilassa
kuin ensimmäisessä vaiheessa, siis
lukitusvipu täysin rinnakkainen
tasoalustaan nähden taaten istuimen
varman kiinnityksen valittuun asentoon.
On mahdollista kääntää istuinta 180º
vastakkaisen puolen istuinta kohti.
Kiertämisen suorittamiseksi katso
ohjeita kappaleesta "Istuin pyörivällä
alustalla".
4-PAIKKAINEN PENKKI
(pakettiautoversioille
kaksinkertaisella
ohjaamolla)
(tietyissä versioissa/markkina-alueilla)
Ajoneuvon erikoisversiot on varustettu
4-paikkaisella takapenkillä. Penkin
reunoilla on sisennys pullotelineelle A
kuva 35.
Istuin on käsin taittuva, jotta sallitaan
pääsy tavaratilaan kuva 36.
31F1A038932F1A0390
33F1A0391
34F1A0392
21

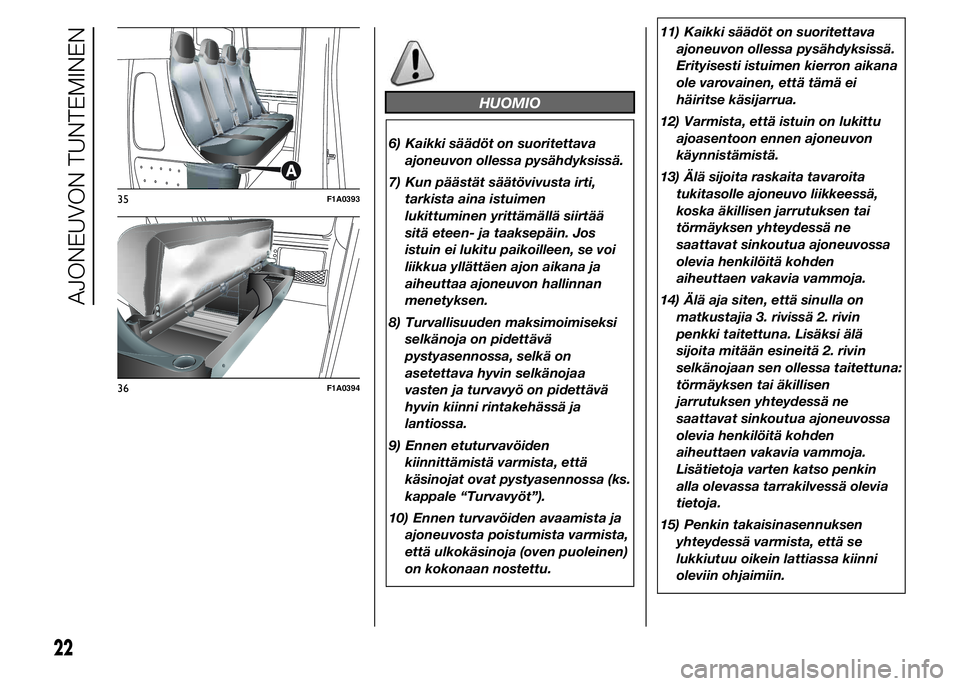

HUOMIO
6) Kaikki säädöt on suoritettava
ajoneuvon ollessa pysähdyksissä.
7) Kun päästät säätövivusta irti,
tarkista aina istuimen
lukittuminen yrittämällä siirtää
sitä eteen- ja taaksepäin. Jos
istuin ei lukitu paikoilleen, se voi
liikkua yllättäen ajon aikana ja
aiheuttaa ajoneuvon hallinnan
menetyksen.
8) Turvallisuuden maksimoimiseksi
selkänoja on pidettävä
pystyasennossa, selkä on
asetettava hyvin selkänojaa
vasten ja turvavyö on pidettävä
hyvin kiinni rintakehässä ja
lantiossa.
9) Ennen etuturvavöiden
kiinnittämistä varmista, että
käsinojat ovat pystyasennossa (ks.
kappale “Turvavyöt”).
10) Ennen turvavöiden avaamista ja
ajoneuvosta poistumista varmista,
että ulkokäsinoja (oven puoleinen)
on kokonaan nostettu.11) Kaikki säädöt on suoritettava
ajoneuvon ollessa pysähdyksissä.
Erityisesti istuimen kierron aikana
ole varovainen, että tämä ei
häiritse käsijarrua.
12) Varmista, että istuin on lukittu
ajoasentoon ennen ajoneuvon
käynnistämistä.
13) Älä sijoita raskaita tavaroita
tukitasolle ajoneuvo liikkeessä,
koska äkillisen jarrutuksen tai
törmäyksen yhteydessä ne
saattavat sinkoutua ajoneuvossa
olevia henkilöitä kohden
aiheuttaen vakavia vammoja.
14) Älä aja siten, että sinulla on
matkustajia 3. rivissä 2. rivin
penkki taitettuna. Lisäksi älä
sijoita mitään esineitä 2. rivin
selkänojaan sen ollessa taitettuna:
törmäyksen tai äkillisen
jarrutuksen yhteydessä ne
saattavat sinkoutua ajoneuvossa
olevia henkilöitä kohden
aiheuttaen vakavia vammoja.
Lisätietoja varten katso penkin
alla olevassa tarrakilvessä olevia
tietoja.
15) Penkin takaisinasennuksen
yhteydessä varmista, että se
lukkiutuu oikein lattiassa kiinni
oleviin ohjaimiin.
35F1A0393
36F1A0394
22
AJONEUVON TUNTEMINEN

VAROITUS
2) Ajoneuvon tekstiiliverhoilut on
mitoitettu kestämään pitkään
kulutusta, joka aiheutuu
ajoneuvon normaalikäytöstä. On
kuitenkin ehdottomasti vältettävä
voimakasta ja/tai pitkäaikaista
vaatteiden lisävarusteiden kuten
metallivöiden, kiinnikkeiden,
tarranauhojen ja vastaavien
hankausta, koska nämä
paikallisesti vaikuttaen sekä
kuituja voimakkaasti painaen
saattavat aiheuttaa kuitujen
rikkoutumisen ja siten päällysteen
vahingoittumisen.

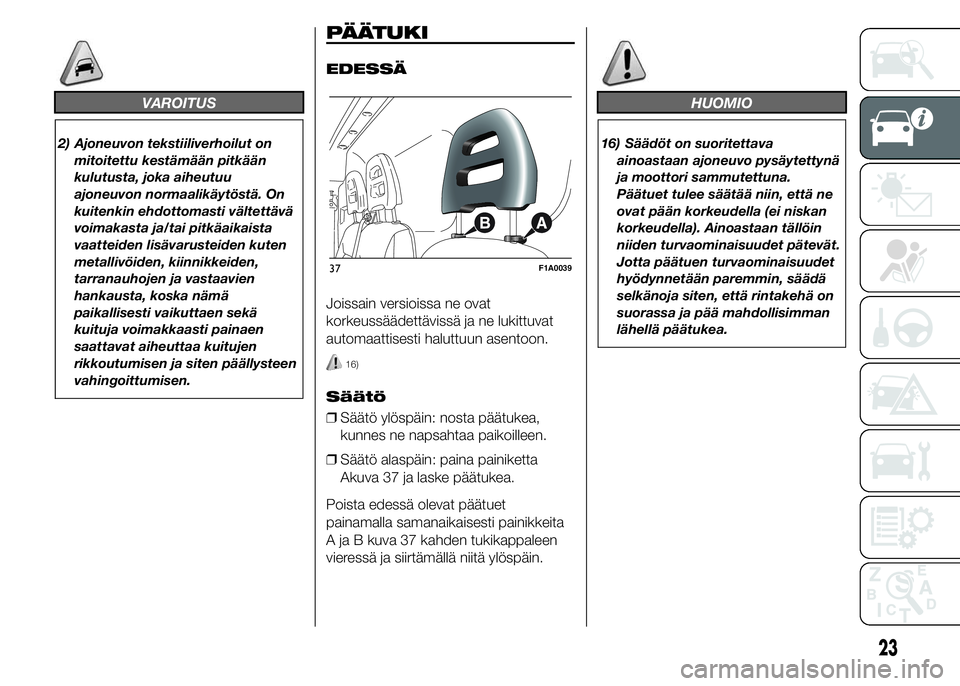

PÄÄTUKI
EDESSÄ
Joissain versioissa ne ovat
korkeussäädettävissä ja ne lukittuvat
automaattisesti haluttuun asentoon.
16)
Säätö
❒Säätö ylöspäin: nosta päätukea,
kunnes ne napsahtaa paikoilleen.
❒Säätö alaspäin: paina painiketta
Akuva 37 ja laske päätukea.
Poista edessä olevat päätuet
painamalla samanaikaisesti painikkeita
A ja B kuva 37 kahden tukikappaleen
vieressä ja siirtämällä niitä ylöspäin.
HUOMIO
16) Säädöt on suoritettava
ainoastaan ajoneuvo pysäytettynä
ja moottori sammutettuna.
Päätuet tulee säätää niin, että ne
ovat pään korkeudella (ei niskan
korkeudella). Ainoastaan tällöin
niiden turvaominaisuudet pätevät.
Jotta päätuen turvaominaisuudet
hyödynnetään paremmin, säädä
selkänoja siten, että rintakehä on
suorassa ja pää mahdollisimman
lähellä päätukea.
37F1A0039
23

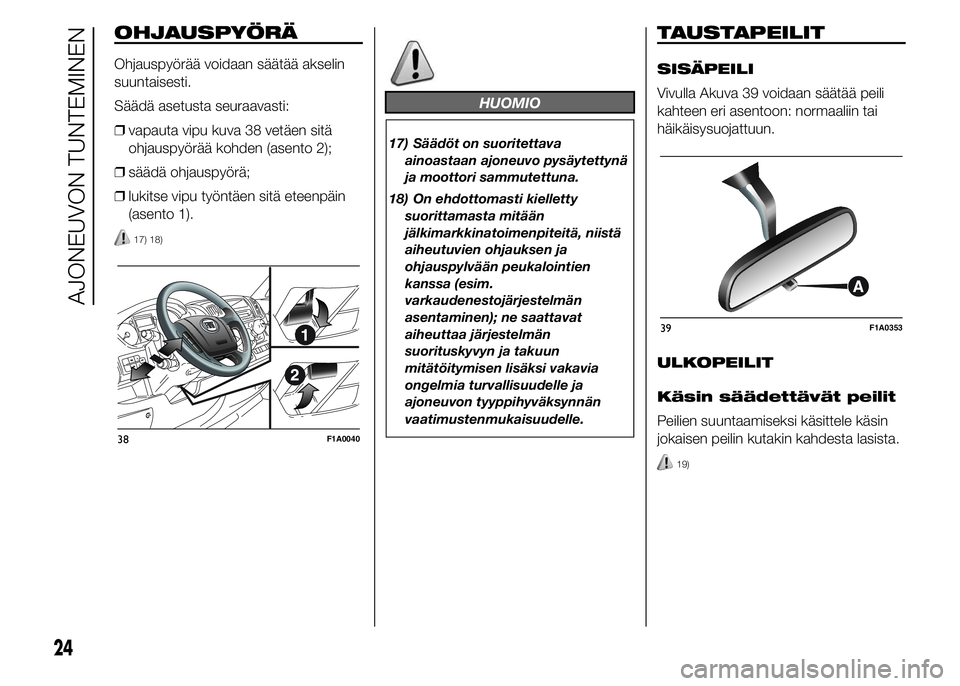

OHJAUSPYÖRÄ
Ohjauspyörää voidaan säätää akselin
suuntaisesti.
Säädä asetusta seuraavasti:
❒vapauta vipu kuva 38 vetäen sitä
ohjauspyörää kohden (asento 2);
❒säädä ohjauspyörä;
❒lukitse vipu työntäen sitä eteenpäin
(asento 1).
17) 18)
HUOMIO
17) Säädöt on suoritettava
ainoastaan ajoneuvo pysäytettynä
ja moottori sammutettuna.
18) On ehdottomasti kielletty
suorittamasta mitään
jälkimarkkinatoimenpiteitä, niistä
aiheutuvien ohjauksen ja
ohjauspylvään peukalointien
kanssa (esim.
varkaudenestojärjestelmän
asentaminen); ne saattavat
aiheuttaa järjestelmän
suorituskyvyn ja takuun
mitätöitymisen lisäksi vakavia
ongelmia turvallisuudelle ja
ajoneuvon tyyppihyväksynnän
vaatimustenmukaisuudelle.
TAUSTAPEILIT
SISÄPEILI
Vivulla Akuva 39 voidaan säätää peili
kahteen eri asentoon: normaaliin tai
häikäisysuojattuun.
ULKOPEILIT
Käsin säädettävät peilit
Peilien suuntaamiseksi käsittele käsin
jokaisen peilin kutakin kahdesta lasista.
19)
38F1A0040
39F1A0353
24
AJONEUVON TUNTEMINEN

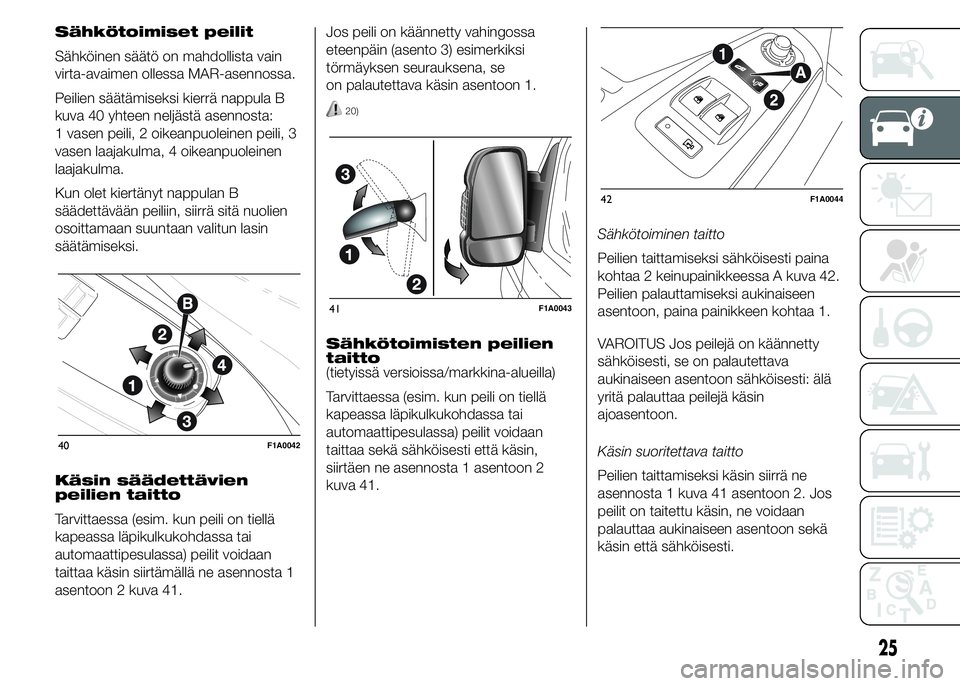

Sähkötoimiset peilit
Sähköinen säätö on mahdollista vain
virta-avaimen ollessa MAR-asennossa.
Peilien säätämiseksi kierrä nappula B
kuva 40 yhteen neljästä asennosta:
1 vasen peili, 2 oikeanpuoleinen peili, 3
vasen laajakulma, 4 oikeanpuoleinen
laajakulma.
Kun olet kiertänyt nappulan B
säädettävään peiliin, siirrä sitä nuolien
osoittamaan suuntaan valitun lasin
säätämiseksi.
Käsin säädettävien
peilien taitto
Tarvittaessa (esim. kun peili on tiellä
kapeassa läpikulkukohdassa tai
automaattipesulassa) peilit voidaan
taittaa käsin siirtämällä ne asennosta 1
asentoon 2 kuva 41.Jos peili on käännetty vahingossa
eteenpäin (asento 3) esimerkiksi
törmäyksen seurauksena, se
on palautettava käsin asentoon 1.
20)
Sähkötoimisten peilien
taitto
(tietyissä versioissa/markkina-alueilla)
Tarvittaessa (esim. kun peili on tiellä
kapeassa läpikulkukohdassa tai
automaattipesulassa) peilit voidaan
taittaa sekä sähköisesti että käsin,
siirtäen ne asennosta 1 asentoon 2
kuva 41.Sähkötoiminen taitto
Peilien taittamiseksi sähköisesti paina
kohtaa 2 keinupainikkeessa A kuva 42.
Peilien palauttamiseksi aukinaiseen
asentoon, paina painikkeen kohtaa 1.
VAROITUS Jos peilejä on käännetty
sähköisesti, se on palautettava
aukinaiseen asentoon sähköisesti: älä
yritä palauttaa peilejä käsin
ajoasentoon.
Käsin suoritettava taitto
Peilien taittamiseksi käsin siirrä ne
asennosta 1 kuva 41 asentoon 2. Jos
peilit on taitettu käsin, ne voidaan
palauttaa aukinaiseen asentoon sekä
käsin että sähköisesti.
40F1A0042
41F1A0043
42F1A0044
25

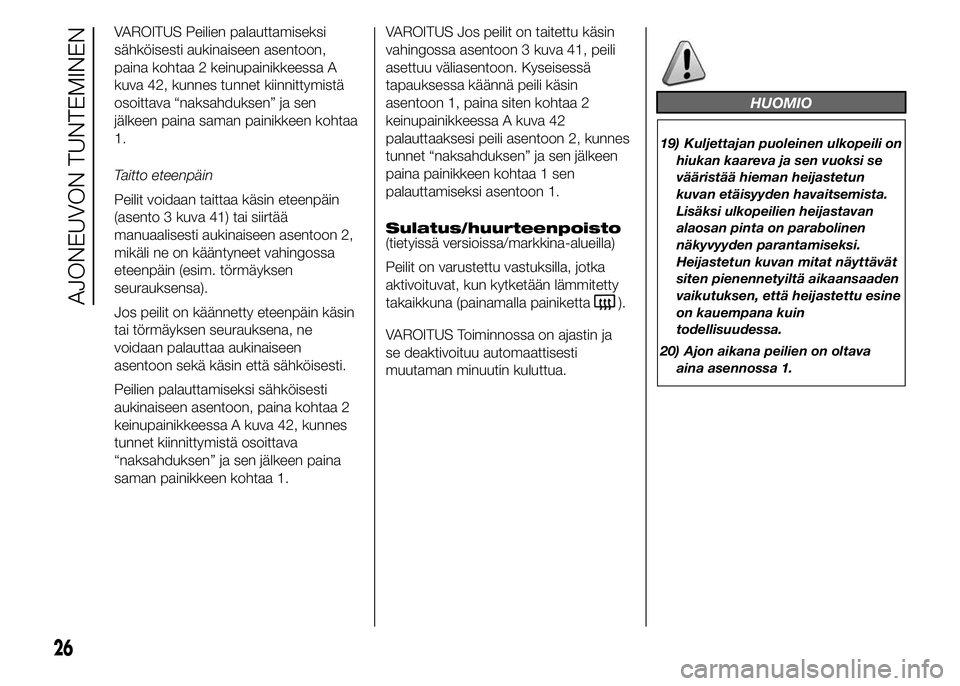

VAROITUS Peilien palauttamiseksi
sähköisesti aukinaiseen asentoon,
paina kohtaa 2 keinupainikkeessa A
kuva 42, kunnes tunnet kiinnittymistä
osoittava “naksahduksen” ja sen
jälkeen paina saman painikkeen kohtaa
1.
Taitto eteenpäin
Peilit voidaan taittaa käsin eteenpäin
(asento 3 kuva 41) tai siirtää
manuaalisesti aukinaiseen asentoon 2,
mikäli ne on kääntyneet vahingossa
eteenpäin (esim. törmäyksen
seurauksensa).
Jos peilit on käännetty eteenpäin käsin
tai törmäyksen seurauksena, ne
voidaan palauttaa aukinaiseen
asentoon sekä käsin että sähköisesti.
Peilien palauttamiseksi sähköisesti
aukinaiseen asentoon, paina kohtaa 2
keinupainikkeessa A kuva 42, kunnes
tunnet kiinnittymistä osoittava
“naksahduksen” ja sen jälkeen paina
saman painikkeen kohtaa 1.VAROITUS Jos peilit on taitettu käsin
vahingossa asentoon 3 kuva 41, peili
asettuu väliasentoon. Kyseisessä
tapauksessa käännä peili käsin
asentoon 1, paina siten kohtaa 2
keinupainikkeessa A kuva 42
palauttaaksesi peili asentoon 2, kunnes
tunnet “naksahduksen” ja sen jälkeen
paina painikkeen kohtaa 1 sen
palauttamiseksi asentoon 1.
Sulatus/huurteenpoisto
(tietyissä versioissa/markkina-alueilla)
Peilit on varustettu vastuksilla, jotka
aktivoituvat, kun kytketään lämmitetty
takaikkuna (painamalla painiketta
).
VAROITUS Toiminnossa on ajastin ja
se deaktivoituu automaattisesti
muutaman minuutin kuluttua.
HUOMIO
19) Kuljettajan puoleinen ulkopeili on
hiukan kaareva ja sen vuoksi se
vääristää hieman heijastetun
kuvan etäisyyden havaitsemista.
Lisäksi ulkopeilien heijastavan
alaosan pinta on parabolinen
näkyvyyden parantamiseksi.
Heijastetun kuvan mitat näyttävät
siten pienennetyiltä aikaansaaden
vaikutuksen, että heijastettu esine
on kauempana kuin
todellisuudessa.
20) Ajon aikana peilien on oltava
aina asennossa 1.
26
AJONEUVON TUNTEMINEN
