Spie su display Cosa significa Cosa fare

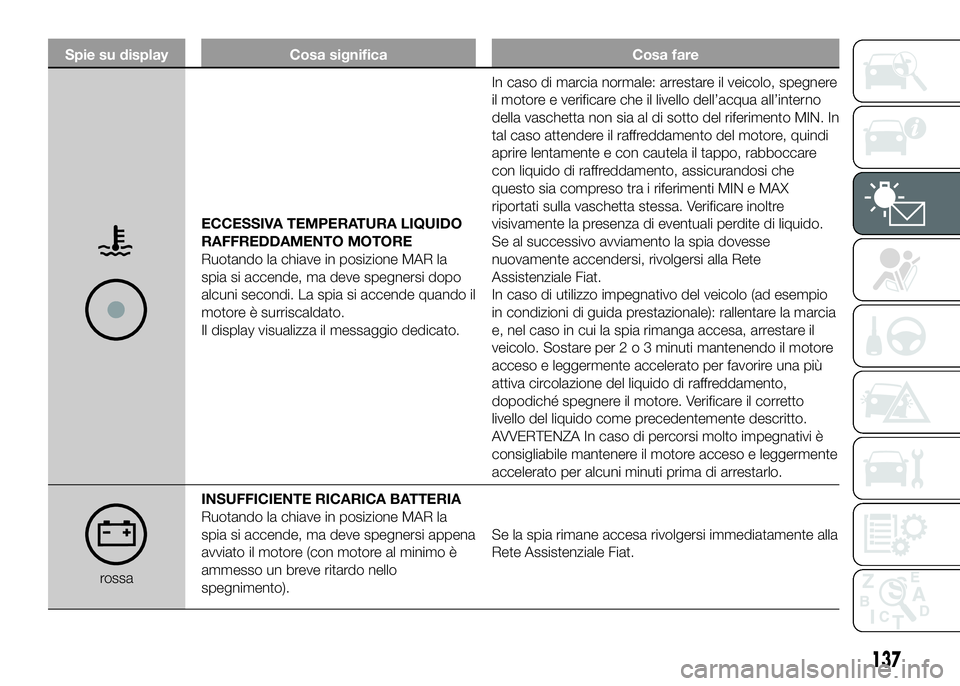

ECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi dopo
alcuni secondi. La spia si accende quando il
motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare il veicolo, spegnere
il motore e verificare che il livello dell’acqua all’interno
della vaschetta non sia al di sotto del riferimento MIN. In
tal caso attendere il raffreddamento del motore, quindi
aprire lentamente e con cautela il tappo, rabboccare
con liquido di raffreddamento, assicurandosi che
questo sia compreso tra i riferimenti MIN e MAX
riportati sulla vaschetta stessa. Verificare inoltre
visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi alla Rete
Assistenziale Fiat.
In caso di utilizzo impegnativo del veicolo (ad esempio
in condizioni di guida prestazionale): rallentare la marcia
e, nel caso in cui la spia rimanga accesa, arrestare il
veicolo. Sostare per2o3minuti mantenendo il motore
acceso e leggermente accelerato per favorire una più
attiva circolazione del liquido di raffreddamento,
dopodiché spegnere il motore. Verificare il corretto
livello del liquido come precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e leggermente
accelerato per alcuni minuti prima di arrestarlo.
rossaINSUFFICIENTE RICARICA BATTERIA
Ruotando la chiave in posizione MAR la
spia si accende, ma deve spegnersi appena
avviato il motore (con motore al minimo è
ammesso un breve ritardo nello
spegnimento).Se la spia rimane accesa rivolgersi immediatamente alla
Rete Assistenziale Fiat.
137

Spie su display Cosa significa Cosa fare

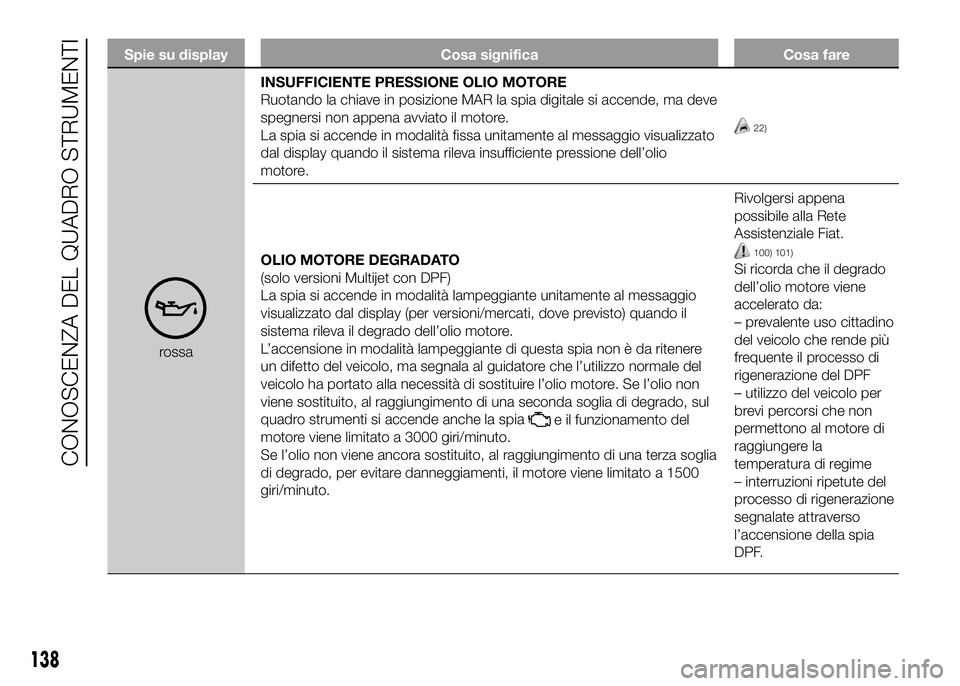

rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
Ruotando la chiave in posizione MAR la spia digitale si accende, ma deve
spegnersi non appena avviato il motore.
La spia si accende in modalità fissa unitamente al messaggio visualizzato
dal display quando il sistema rileva insufficiente pressione dell’olio
motore.
22)
OLIO MOTORE DEGRADATO
(solo versioni Multijet con DPF)
La spia si accende in modalità lampeggiante unitamente al messaggio
visualizzato dal display (per versioni/mercati, dove previsto) quando il
sistema rileva il degrado dell’olio motore.
L’accensione in modalità lampeggiante di questa spia non è da ritenere
un difetto del veicolo, ma segnala al guidatore che l’utilizzo normale del
veicolo ha portato alla necessità di sostituire l’olio motore. Se l’olio non
viene sostituito, al raggiungimento di una seconda soglia di degrado, sul
quadro strumenti si accende anche la spia
e il funzionamento del
motore viene limitato a 3000 giri/minuto.
Se l’olio non viene ancora sostituito, al raggiungimento di una terza soglia
di degrado, per evitare danneggiamenti, il motore viene limitato a 1500
giri/minuto.Rivolgersi appena
possibile alla Rete
Assistenziale Fiat.
100) 101)
Si ricorda che il degrado
dell’olio motore viene
accelerato da:
– prevalente uso cittadino
del veicolo che rende più
frequente il processo di
rigenerazione del DPF
– utilizzo del veicolo per
brevi percorsi che non
permettono al motore di
raggiungere la
temperatura di regime
– interruzioni ripetute del
processo di rigenerazione
segnalate attraverso
l’accensione della spia
DPF.
138
CONOSCENZA DEL QUADRO STRUMENTI

Spie su display Cosa significa Cosa fare

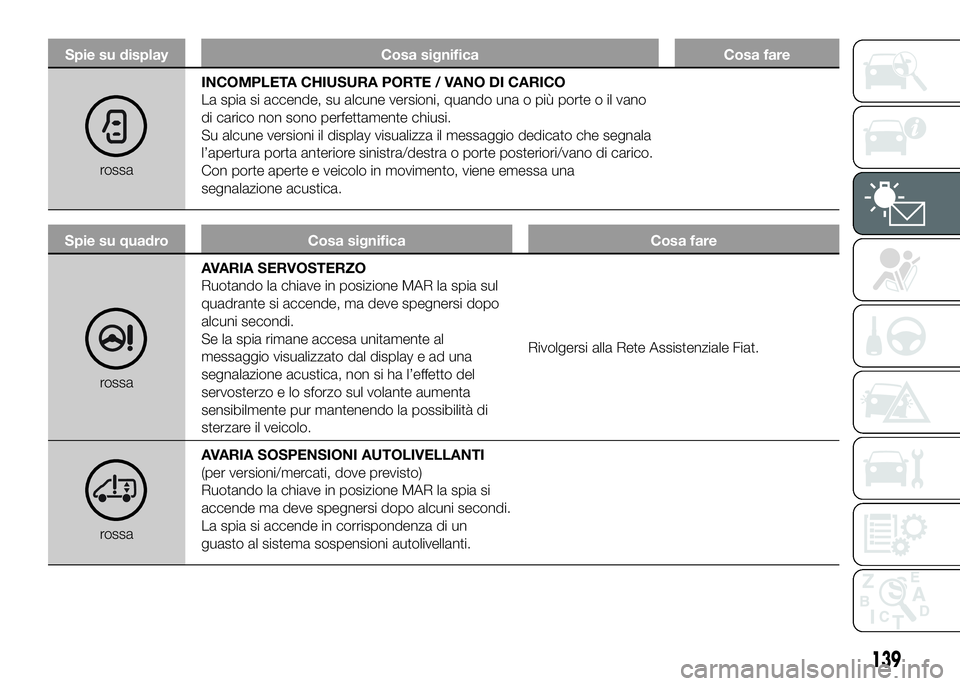

rossaINCOMPLETA CHIUSURA PORTE / VANO DI CARICO
La spia si accende, su alcune versioni, quando una o più porte o il vano
di carico non sono perfettamente chiusi.
Su alcune versioni il display visualizza il messaggio dedicato che segnala
l’apertura porta anteriore sinistra/destra o porte posteriori/vano di carico.
Con porte aperte e veicolo in movimento, viene emessa una
segnalazione acustica.
Spie su quadro Cosa significa Cosa fare
rossaAVARIA SERVOSTERZO
Ruotando la chiave in posizione MAR la spia sul
quadrante si accende, ma deve spegnersi dopo
alcuni secondi.
Se la spia rimane accesa unitamente al
messaggio visualizzato dal display e ad una
segnalazione acustica, non si ha l’effetto del
servosterzo e lo sforzo sul volante aumenta
sensibilmente pur mantenendo la possibilità di
sterzare il veicolo.Rivolgersi alla Rete Assistenziale Fiat.
rossaAVARIA SOSPENSIONI AUTOLIVELLANTI
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
La spia si accende in corrispondenza di un
guasto al sistema sospensioni autolivellanti.
139

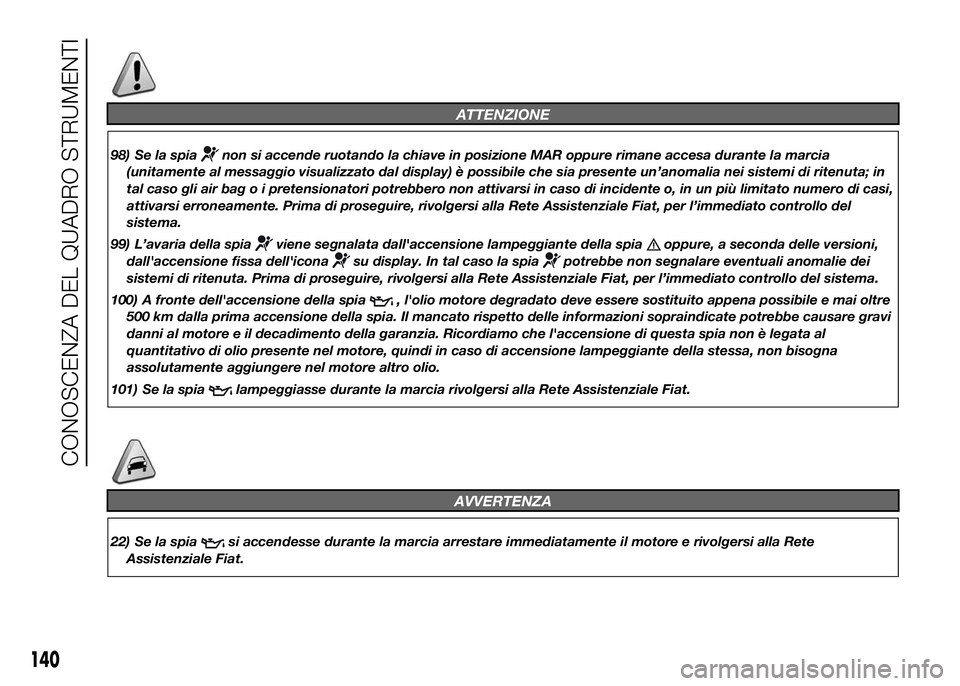

ATTENZIONE
98) Se la spianon si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia
(unitamente al messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in
tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi,
attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del
sistema.
99) L’avaria della spia
viene segnalata dall'accensione lampeggiante della spiaoppure, a seconda delle versioni,
dall'accensione fissa dell'icona
su display. In tal caso la spiapotrebbe non segnalare eventuali anomalie dei
sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
100) A fronte dell'accensione della spia
, l'olio motore degradato deve essere sostituito appena possibile e mai oltre
500 km dalla prima accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi
danni al motore e il decadimento della garanzia. Ricordiamo che l'accensione di questa spia non è legata al
quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non bisogna
assolutamente aggiungere nel motore altro olio.
101) Se la spia
lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA
22) Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete
Assistenziale Fiat.
140
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

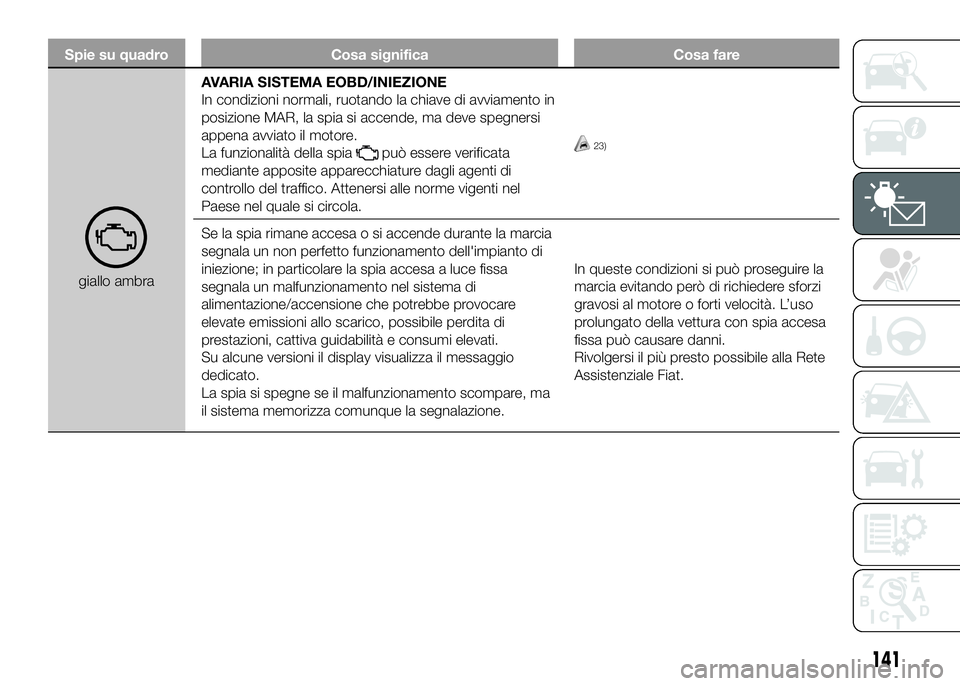

giallo ambraAVARIA SISTEMA EOBD/INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in
posizione MAR, la spia si accende, ma deve spegnersi
appena avviato il motore.
La funzionalità della spia
può essere verificata
mediante apposite apparecchiature dagli agenti di
controllo del traffico. Attenersi alle norme vigenti nel
Paese nel quale si circola.23)
Se la spia rimane accesa o si accende durante la marcia
segnala un non perfetto funzionamento dell'impianto di
iniezione; in particolare la spia accesa a luce fissa
segnala un malfunzionamento nel sistema di
alimentazione/accensione che potrebbe provocare
elevate emissioni allo scarico, possibile perdita di
prestazioni, cattiva guidabilità e consumi elevati.
Su alcune versioni il display visualizza il messaggio
dedicato.
La spia si spegne se il malfunzionamento scompare, ma
il sistema memorizza comunque la segnalazione.In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. L’uso
prolungato della vettura con spia accesa
fissa può causare danni.
Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
141

Spie su quadro Cosa significa Cosa fare

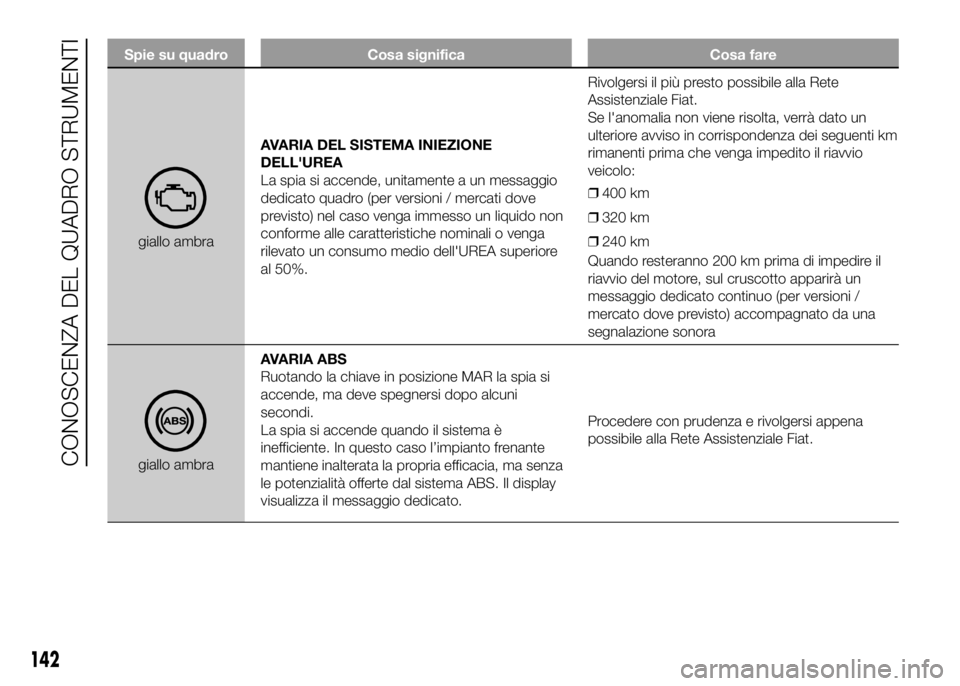

giallo ambraAVARIA DEL SISTEMA INIEZIONE
DELL'UREA
La spia si accende, unitamente a un messaggio
dedicato quadro (per versioni / mercati dove
previsto) nel caso venga immesso un liquido non
conforme alle caratteristiche nominali o venga
rilevato un consumo medio dell'UREA superiore
al 50%.Rivolgersi il più presto possibile alla Rete
Assistenziale Fiat.
Se l'anomalia non viene risolta, verrà dato un
ulteriore avviso in corrispondenza dei seguenti km
rimanenti prima che venga impedito il riavvio
veicolo:
❒400 km
❒320 km
❒240 km
Quando resteranno 200 km prima di impedire il
riavvio del motore, sul cruscotto apparirà un
messaggio dedicato continuo (per versioni /
mercato dove previsto) accompagnato da una
segnalazione sonora
giallo ambraAVARIA ABS
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi.
La spia si accende quando il sistema è
inefficiente. In questo caso l’impianto frenante
mantiene inalterata la propria efficacia, ma senza
le potenzialità offerte dal sistema ABS. Il display
visualizza il messaggio dedicato.Procedere con prudenza e rivolgersi appena
possibile alla Rete Assistenziale Fiat.
142
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

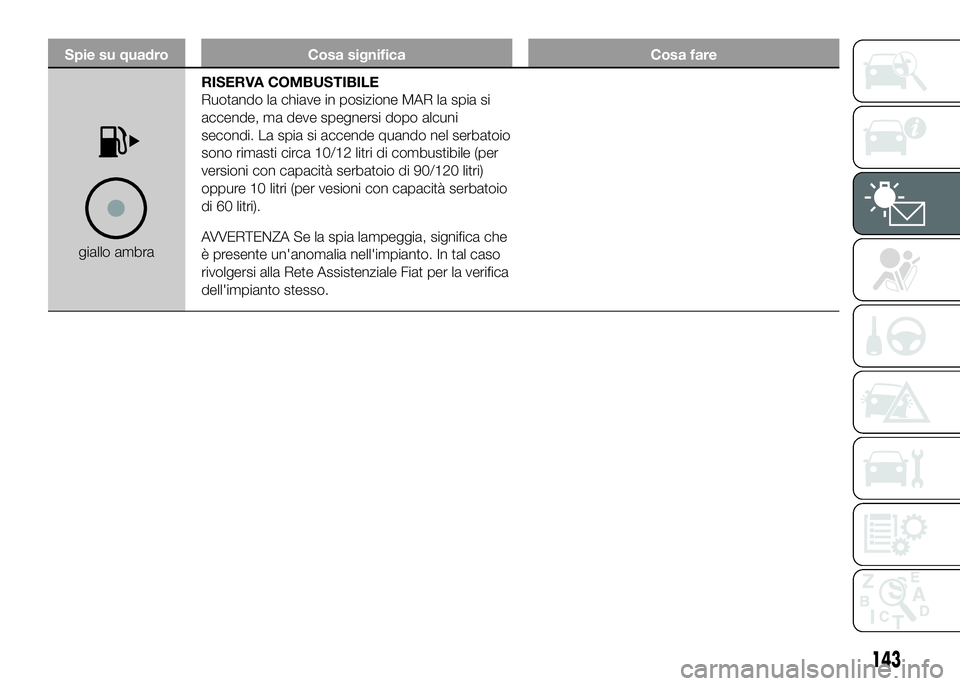

giallo ambraRISERVA COMBUSTIBILE
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando nel serbatoio
sono rimasti circa 10/12 litri di combustibile (per
versioni con capacità serbatoio di 90/120 litri)
oppure 10 litri (per vesioni con capacità serbatoio
di 60 litri).
AVVERTENZA Se la spia lampeggia, significa che
è presente un'anomalia nell'impianto. In tal caso
rivolgersi alla Rete Assistenziale Fiat per la verifica
dell'impianto stesso.
143

Spie su quadro Cosa significa Cosa fare

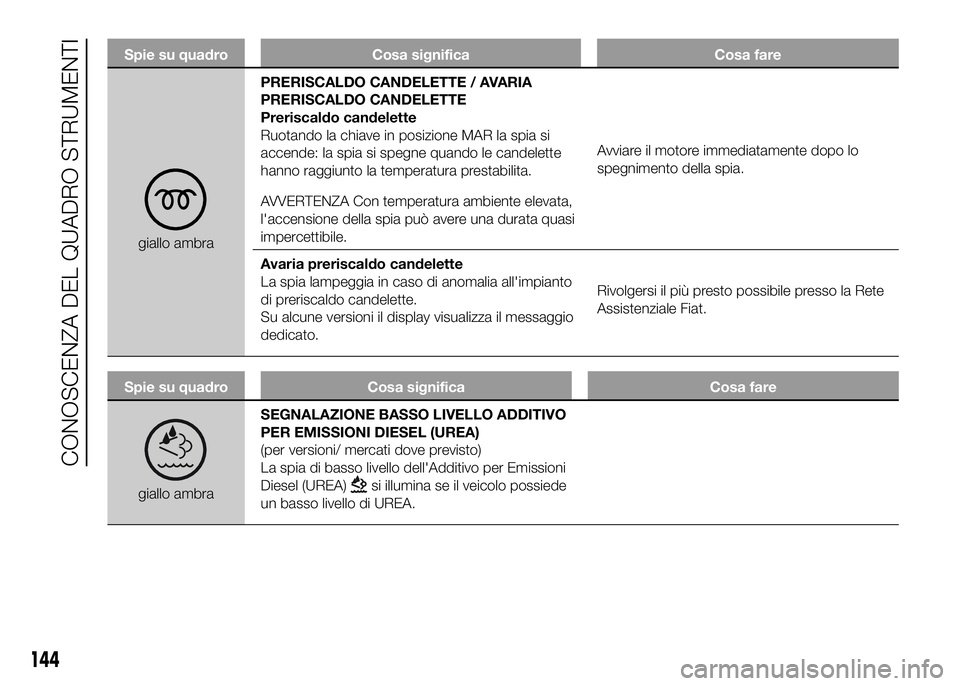

giallo ambraPRERISCALDO CANDELETTE / AVARIA
PRERISCALDO CANDELETTE
Preriscaldo candelette
Ruotando la chiave in posizione MAR la spia si
accende: la spia si spegne quando le candelette
hanno raggiunto la temperatura prestabilita.
AVVERTENZA Con temperatura ambiente elevata,
l'accensione della spia può avere una durata quasi
impercettibile.Avviare il motore immediatamente dopo lo
spegnimento della spia.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia all'impianto
di preriscaldo candelette.
Su alcune versioni il display visualizza il messaggio
dedicato.Rivolgersi il più presto possibile presso la Rete
Assistenziale Fiat.
Spie su quadro Cosa significa Cosa fare
giallo ambraSEGNALAZIONE BASSO LIVELLO ADDITIVO
PER EMISSIONI DIESEL (UREA)
(per versioni/ mercati dove previsto)
La spia di basso livello dell'Additivo per Emissioni
Diesel (UREA)si illumina se il veicolo possiede
un basso livello di UREA.
144
CONOSCENZA DEL QUADRO STRUMENTI

Spie su quadro Cosa significa Cosa fare

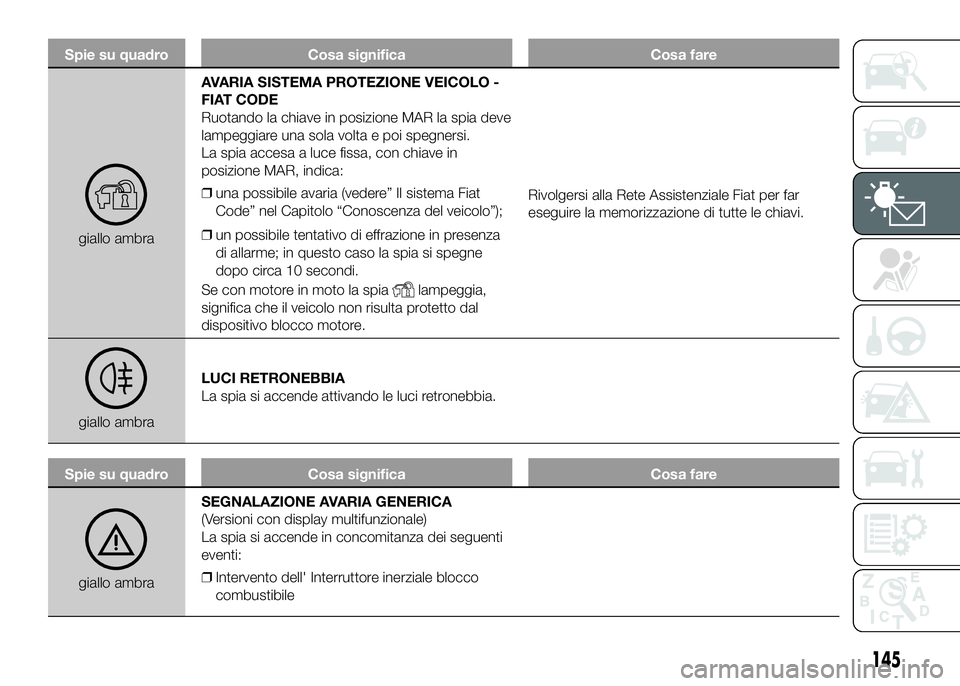

giallo ambraAVARIA SISTEMA PROTEZIONE VEICOLO -
FIAT CODE
Ruotando la chiave in posizione MAR la spia deve
lampeggiare una sola volta e poi spegnersi.
La spia accesa a luce fissa, con chiave in
posizione MAR, indica:
❒una possibile avaria (vedere” Il sistema Fiat
Code” nel Capitolo “Conoscenza del veicolo”);
❒un possibile tentativo di effrazione in presenza
di allarme; in questo caso la spia si spegne
dopo circa 10 secondi.
Se con motore in moto la spia
lampeggia,
significa che il veicolo non risulta protetto dal
dispositivo blocco motore.Rivolgersi alla Rete Assistenziale Fiat per far
eseguire la memorizzazione di tutte le chiavi.
giallo ambraLUCI RETRONEBBIA
La spia si accende attivando le luci retronebbia.
Spie su quadro Cosa significa Cosa fare
giallo ambraSEGNALAZIONE AVARIA GENERICA
(Versioni con display multifunzionale)
La spia si accende in concomitanza dei seguenti
eventi:
❒Intervento dell' Interruttore inerziale blocco
combustibile
145

Spie su quadro Cosa significa Cosa fare

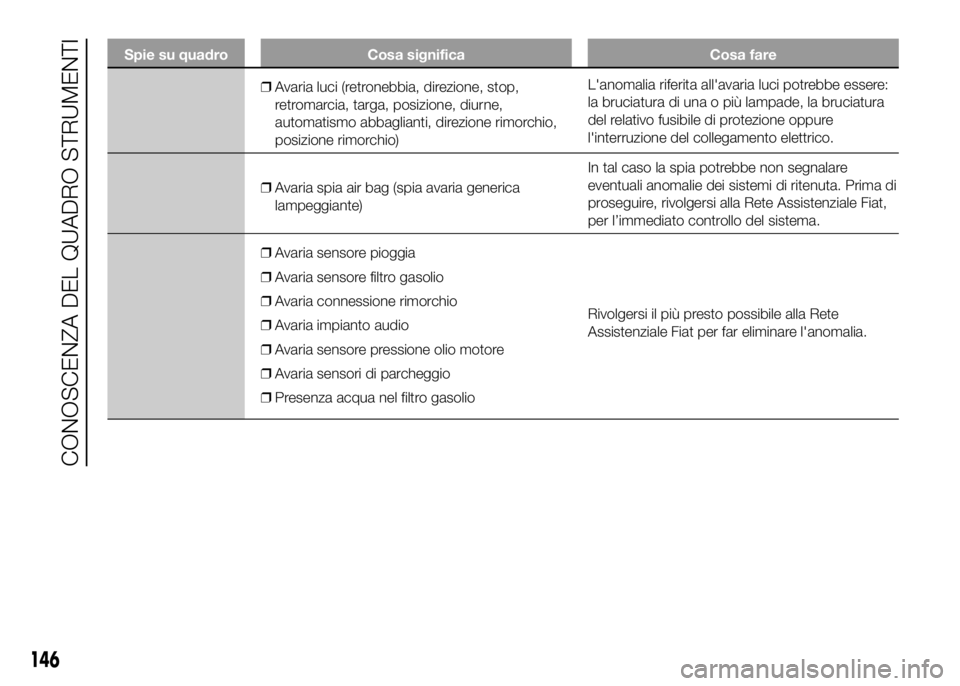

❒Avaria luci (retronebbia, direzione, stop,
retromarcia, targa, posizione, diurne,
automatismo abbaglianti, direzione rimorchio,
posizione rimorchio)L'anomalia riferita all'avaria luci potrebbe essere:
la bruciatura di una o più lampade, la bruciatura
del relativo fusibile di protezione oppure
l'interruzione del collegamento elettrico.
❒Avaria spia air bag (spia avaria generica
lampeggiante)In tal caso la spia potrebbe non segnalare
eventuali anomalie dei sistemi di ritenuta. Prima di
proseguire, rivolgersi alla Rete Assistenziale Fiat,
per l’immediato controllo del sistema.
❒Avaria sensore pioggia
❒Avaria sensore filtro gasolio
❒Avaria connessione rimorchio
❒Avaria impianto audio
❒Avaria sensore pressione olio motore
❒Avaria sensori di parcheggio
❒Presenza acqua nel filtro gasolioRivolgersi il più presto possibile alla Rete
Assistenziale Fiat per far eliminare l'anomalia.
146
CONOSCENZA DEL QUADRO STRUMENTI
