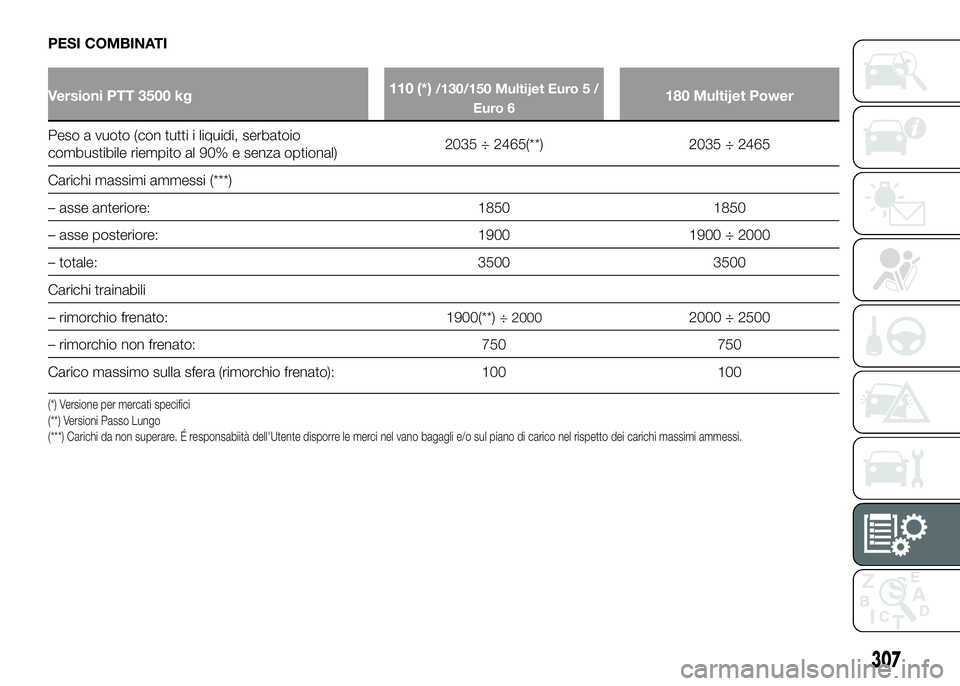

Page 311 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI COMBINATI
Versioni PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2035 ÷ 2465(**

PESI COMBINATI
Versioni PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2035 ÷ 2465(**) 2035 ÷ 2465
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850
– asse posteriore: 1900 1900 ÷ 2000
– totale: 3500 3500
Carichi trainabili
– rimorchio frenato: 1900(**)
÷ 20002000 ÷ 2500
– rimorchio non frenato: 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100
(*) Versione per mercati specifici
(**) Versioni Passo Lungo
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
307

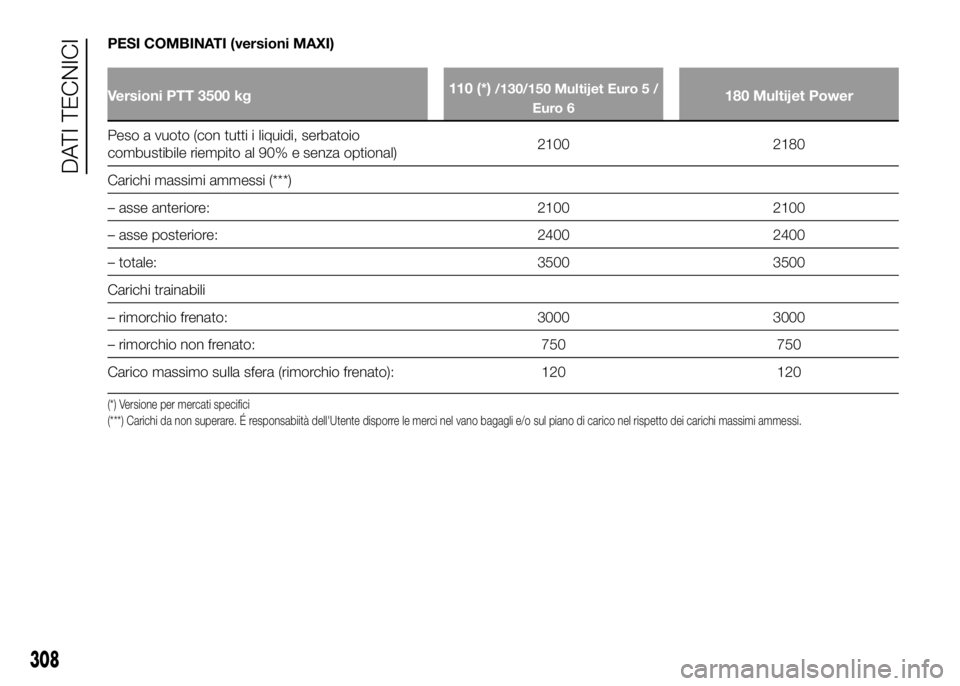

Page 312 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI COMBINATI (versioni MAXI)
Versioni PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional

PESI COMBINATI (versioni MAXI)
Versioni PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2100 2180
Carichi massimi ammessi (***)
– asse anteriore: 2100 2100
– asse posteriore: 2400 2400
– totale: 3500 3500
Carichi trainabili
– rimorchio frenato: 3000 3000
– rimorchio non frenato: 750 750
Carico massimo sulla sfera (rimorchio frenato): 120 120
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
308
DATI TECNICI

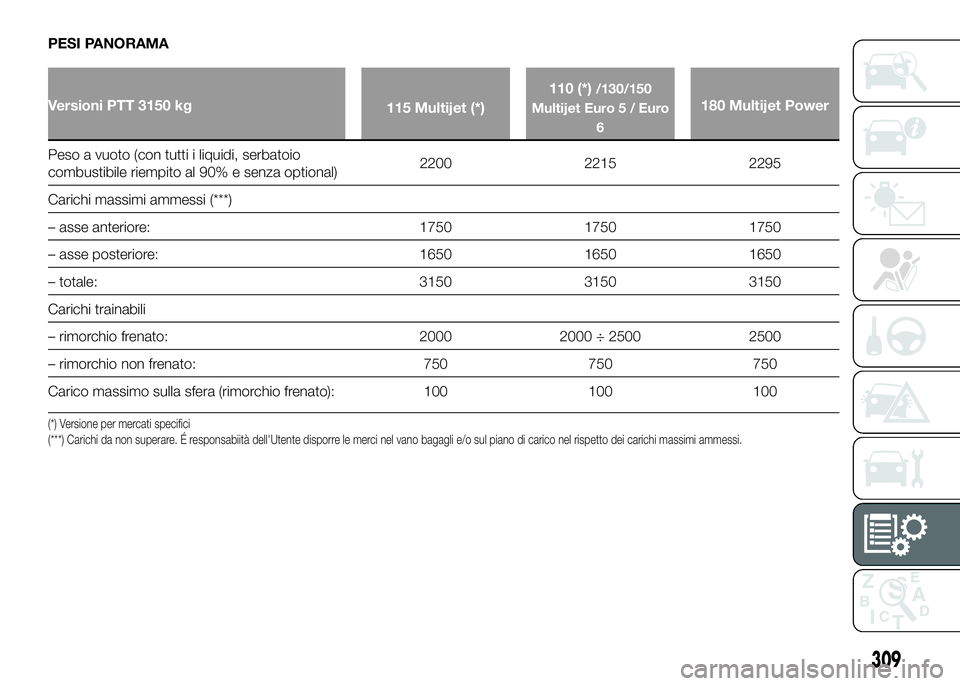

Page 313 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI PANORAMA
Versioni PTT 3150 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza option

PESI PANORAMA
Versioni PTT 3150 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)2200 2215 2295
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1650 1650 1650
– totale: 3150 3150 3150
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
309

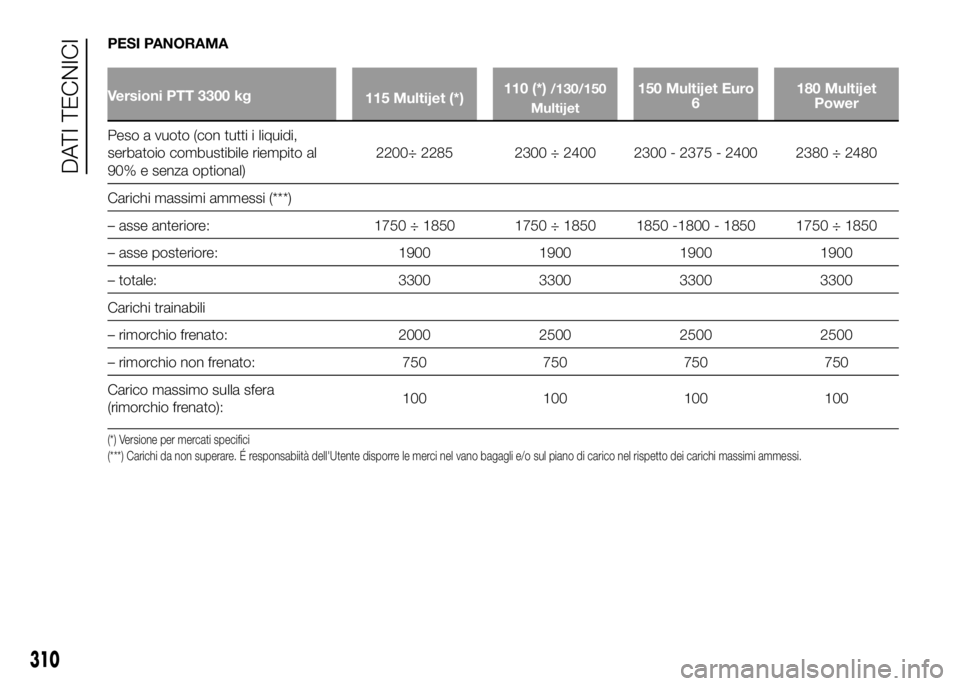

Page 314 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI PANORAMA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optio

PESI PANORAMA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Peso a vuoto (con tutti i liquidi,
serbatoio combustibile riempito al
90% e senza optional)2200÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Carichi massimi ammessi (***)
– asse anteriore: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– asse posteriore: 1900 1900 1900 1900
– totale: 3300 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2500 2500 2500
– rimorchio non frenato: 750 750 750 750
Carico massimo sulla sfera
(rimorchio frenato):100 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
310
DATI TECNICI

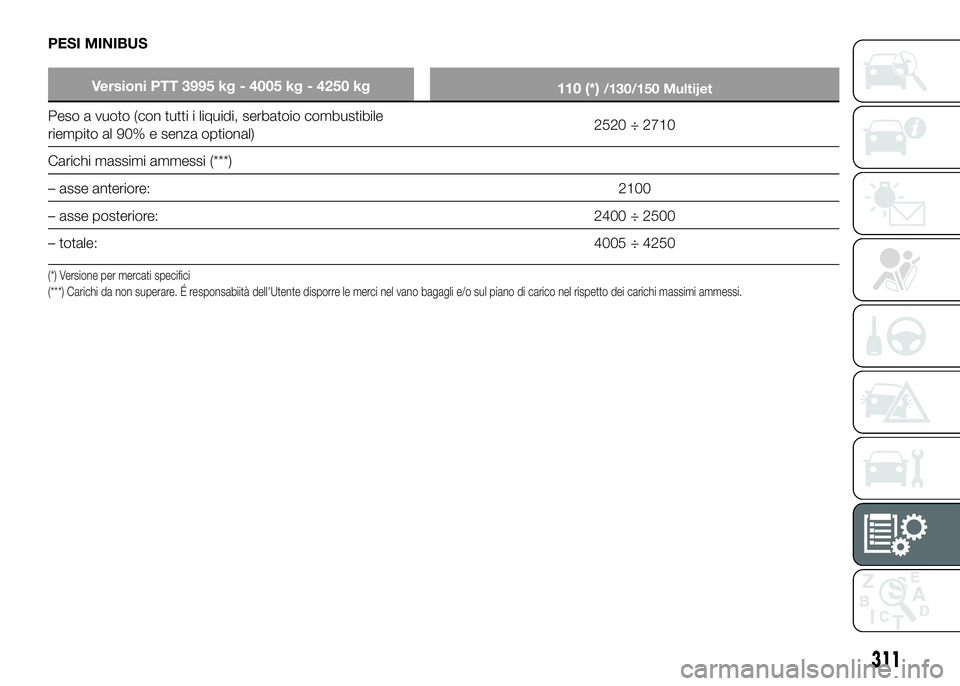

Page 315 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI MINIBUS
Versioni PTT 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Carichi massimi a

PESI MINIBUS
Versioni PTT 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Carichi massimi ammessi (***)
– asse anteriore:2100
– asse posteriore: 2400 ÷ 2500
– totale:4005 ÷ 4250
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
311

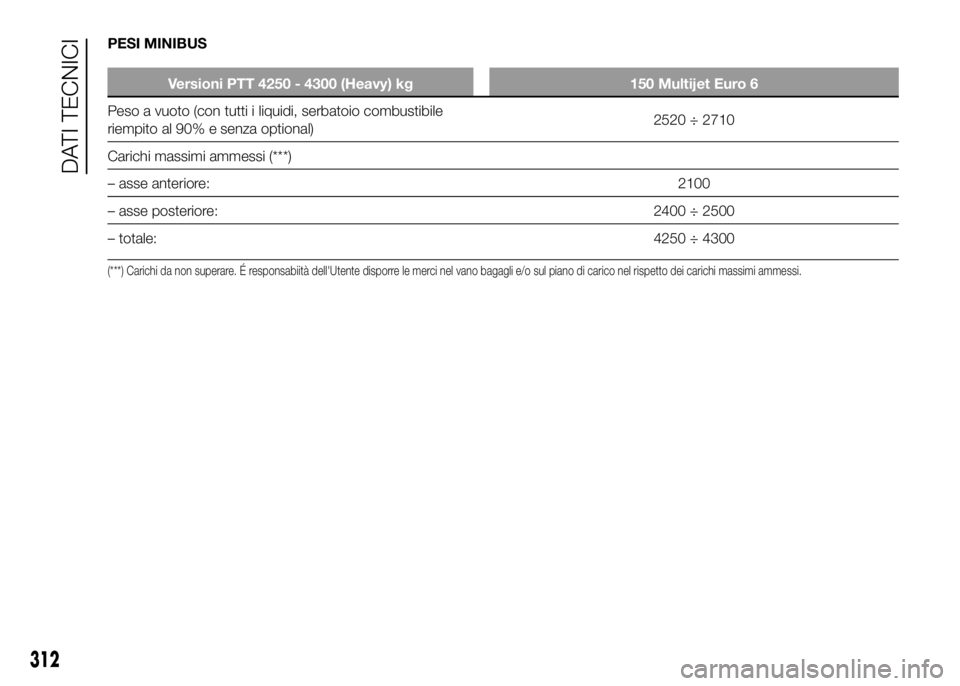

Page 316 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI MINIBUS
Versioni PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Carichi massimi ammessi (**

PESI MINIBUS
Versioni PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)2520 ÷ 2710
Carichi massimi ammessi (***)
– asse anteriore:2100
– asse posteriore: 2400 ÷ 2500
– totale:4250 ÷ 4300
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
312
DATI TECNICI

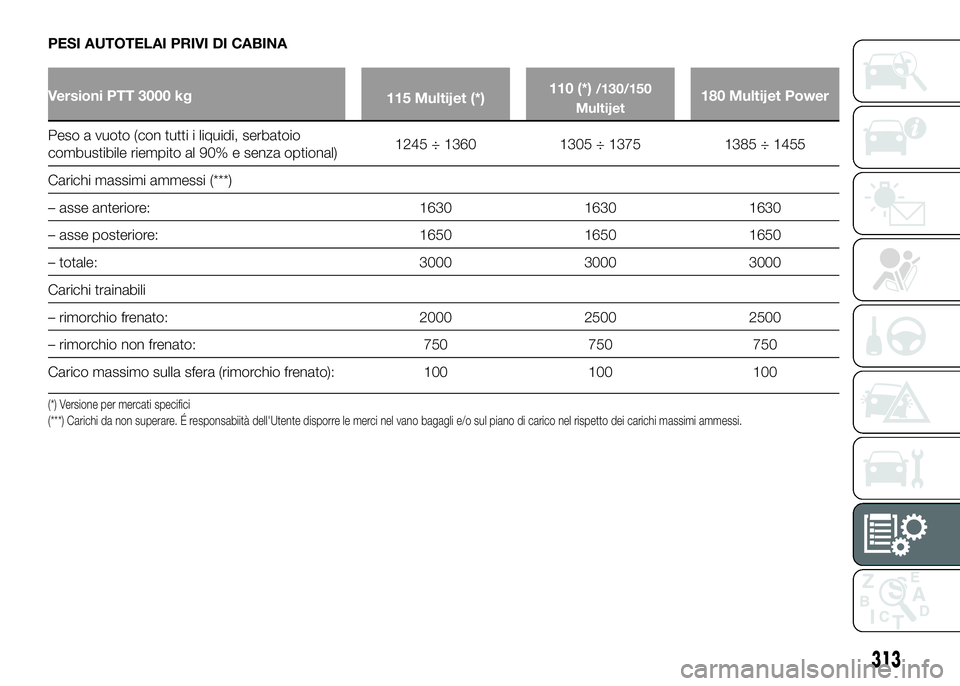

Page 317 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optiona

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1630 1630 1630
– asse posteriore: 1650 1650 1650
– totale: 3000 3000 3000
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
313

Page 318 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optiona

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1750 1750 1750
– asse posteriore: 1900 1900 1900
– totale: 3300 3300 3300
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
314
DATI TECNICI

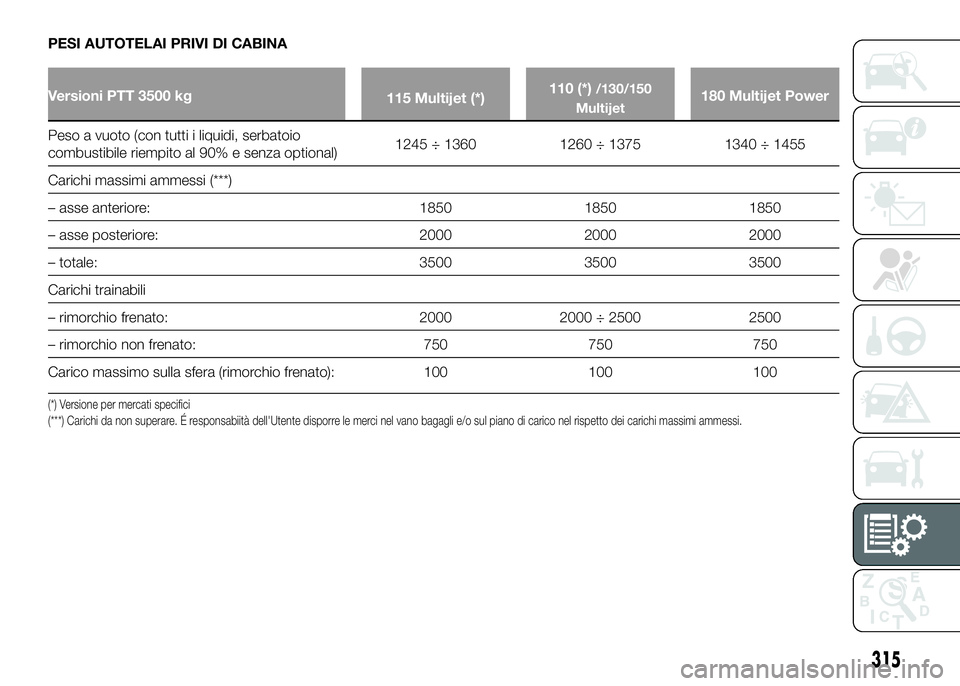

Page 319 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optiona

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3500 3500 3500
Carichi trainabili
– rimorchio frenato: 2000 2000 ÷ 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
315

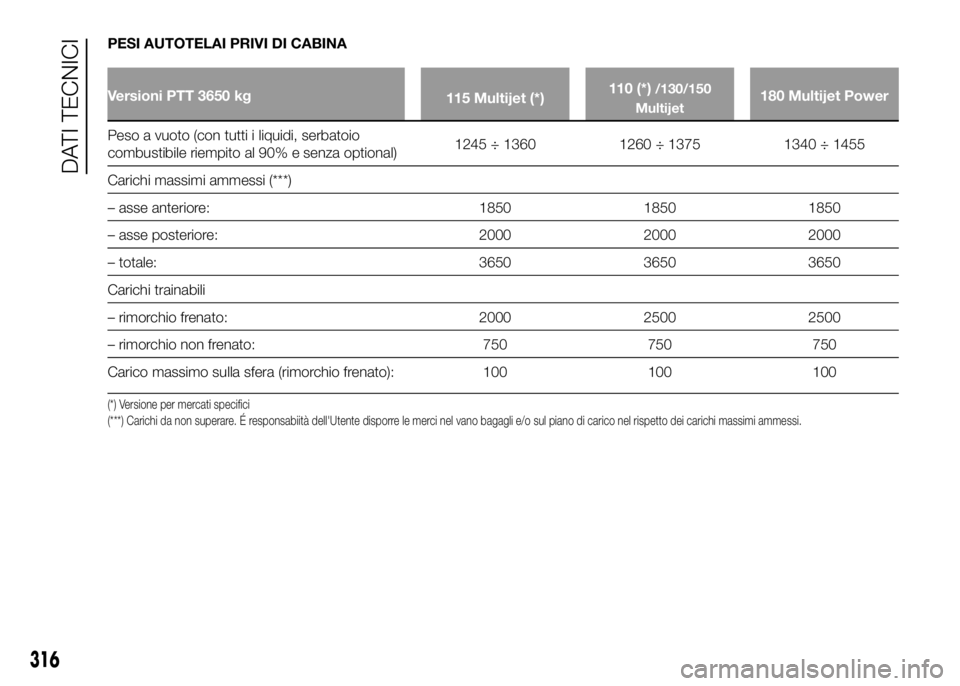

Page 320 of 387

FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian) PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optiona

PESI AUTOTELAI PRIVI DI CABINA
Versioni PTT 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile riempito al 90% e senza optional)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Carichi massimi ammessi (***)
– asse anteriore: 1850 1850 1850
– asse posteriore: 2000 2000 2000
– totale: 3650 3650 3650
Carichi trainabili
– rimorchio frenato: 2000 2500 2500
– rimorchio non frenato: 750 750 750
Carico massimo sulla sfera (rimorchio frenato): 100 100 100
(*) Versione per mercati specifici
(***) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimiammessi.
316
