FIAT DUCATO BASE CAMPER 2016 Libretto Uso Manutenzione (in Italian)

DATI TECNICI
Quanto può essere utile per capire
com'è fatta e come funziona la Sua
automobile è contenuto in questo
capitolo e illustrato con dati, tabelle e
grafici. Per l'appassionato, il tecnico,
ma anche semplicemente per chi vuol
conoscere in ogni dettaglio il proprio
veicolo.DATI PER L'IDENTIFICAZIONE ........268
CODICI MOTORE - VERSIONE
CARROZZERIA ...............................270
MOTORE ........................................272
ALIMENTAZIONE ............................273
TRASMISSIONE ..............................274
SOSPENSIONI ................................274
FRENI .............................................275
STERZO..........................................275
RUOTE............................................276
DIMENSIONI ...................................280
PRESTAZIONI .................................290
PESI ................................................292
RIFORNIMENTI ...............................333
FLUIDI E LUBRIFICANTI ..................336
CONSUMO DI COMBUSTIBILE ......340
EMISSIONI DI CO2 .........................352
OMOLOGAZIONI MINISTERIALI ......36
DISPOSIZIONI PER
TRATTAMENTO VETTURA A FINE
CICLO VITA .....................................367
267
3

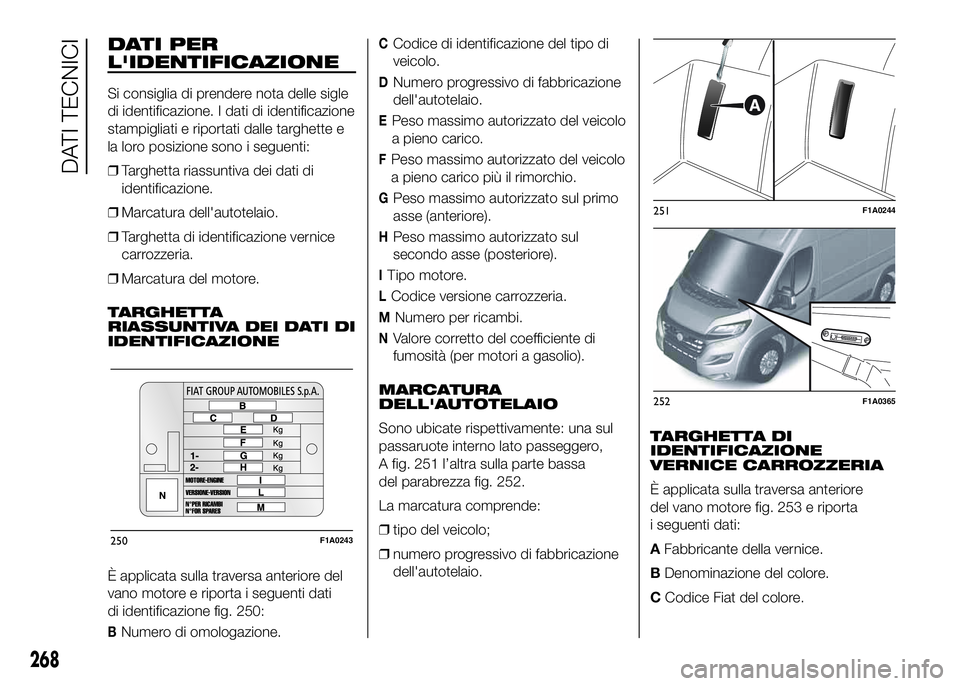

DATI PER
L'IDENTIFICAZIONE
Si consiglia di prendere nota delle sigle
di identificazione. I dati di identificazione
stampigliati e riportati dalle targhette e
la loro posizione sono i seguenti:
❒Targhetta riassuntiva dei dati di
identificazione.
❒Marcatura dell'autotelaio.
❒Targhetta di identificazione vernice
carrozzeria.
❒Marcatura del motore.
TARGHETTA
RIASSUNTIVA DEI DATI DI
IDENTIFICAZIONE
È applicata sulla traversa anteriore del
vano motore e riporta i seguenti dati
di identificazione fig. 250:
BNumero di omologazione.
CCodice di identificazione del tipo di
veicolo.
DNumero progressivo di fabbricazione
dell'autotelaio.
EPeso massimo autorizzato del veicolo
a pieno carico.
FPeso massimo autorizzato del veicolo
a pieno carico più il rimorchio.
GPeso massimo autorizzato sul primo
asse (anteriore).
HPeso massimo autorizzato sul
secondo asse (posteriore).
ITipo motore.
LCodice versione carrozzeria.
MNumero per ricambi.
NValore corretto del coefficiente di
fumosità (per motori a gasolio).
MARCATURA
DELL'AUTOTELAIO
Sono ubicate rispettivamente: una sul
passaruote interno lato passeggero,
A fig. 251 l’altra sulla parte bassa
del parabrezza fig. 252.
La marcatura comprende:
❒tipo del veicolo;
❒numero progressivo di fabbricazione
dell'autotelaio.TARGHETTA DI
IDENTIFICAZIONE
VERNICE CARROZZERIA
È applicata sulla traversa anteriore
del vano motore fig. 253 e riporta
i seguenti dati:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
250F1A0243
251F1A0244
252F1A0365
268
DATI TECNICI

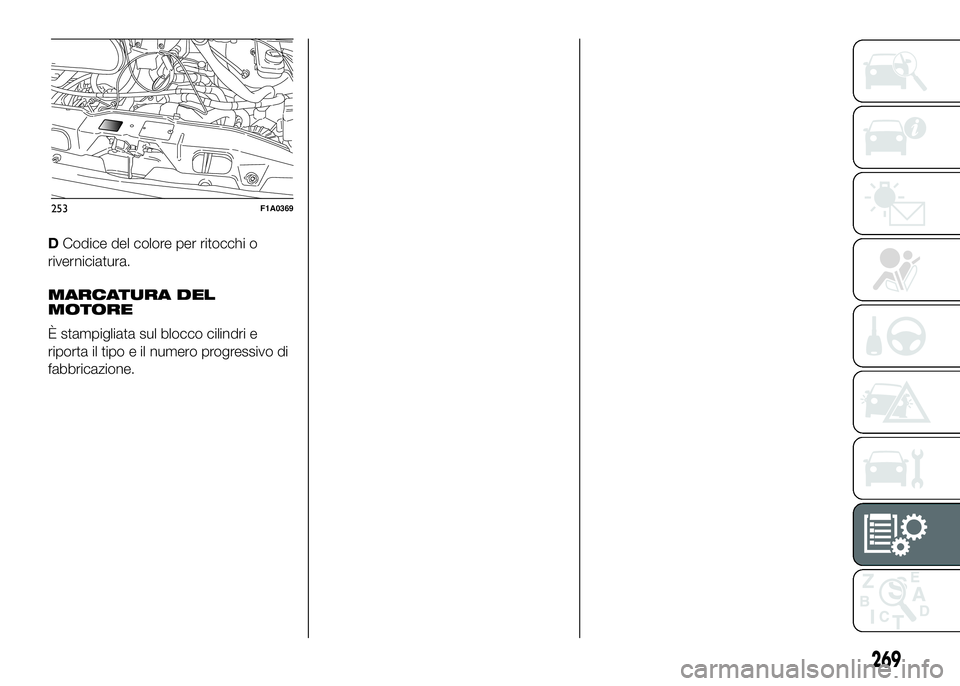

DCodice del colore per ritocchi o
riverniciatura.
MARCATURA DEL
MOTORE
È stampigliata sul blocco cilindri e
riporta il tipo e il numero progressivo di
fabbricazione.
253F1A0369
269

CODICI MOTORE - VERSIONE CARROZZERIA.
VersioneCodice motore
110 Multijet(*) F1AE3481G
115 Multijet(*)250A1000
130 MultijetF1AE3481D
150 MultijetF1AE3481E
180 Multijet PowerF1CE3481E
150 Multijet Euro 6F1AGL411A
(*)Versione per mercati specifici
270
DATI TECNICI

CCabinato pianale
DCassonato
EScuolabus elementari
FFurgone
GCassone cabina allungata
HAutotelaio cabina allungata
MMinibus
PPanorama
RPromiscuo 6/9 posti
271
CARROZZERIA
AAutotelaio cabinato
BAutotelaio privo di cabina
V110 Multijet
4150 Multijet Euro 6
TRASMISSIONE
MCambio meccanico
ACambio automaticoPASSO
APasso corto
BPasso medio
CPasso lungo
DPasso medio lungo
UTutti i passi (veicoli incompleti)
MOTORE
M130 Multijet
N150 Multijet
P180 Multijet Power
R115 Multijet PTT
A3000 kg
B3300kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250/4300 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg
M4400 kg HEAVY Riportiamo di seguito un esempio
esplicativo di un codice versione
carrozzeria con relativa legenda da
ritenersi valida per tutti i codici versioni
carrozzeria.
Esempio:
250AMMFADX
250MODELLO
APTT
MMOTORE
MTRASMISSIONE/ASSI MOTORE
FCARROZZERIA
APASSO
DXVERSIONE

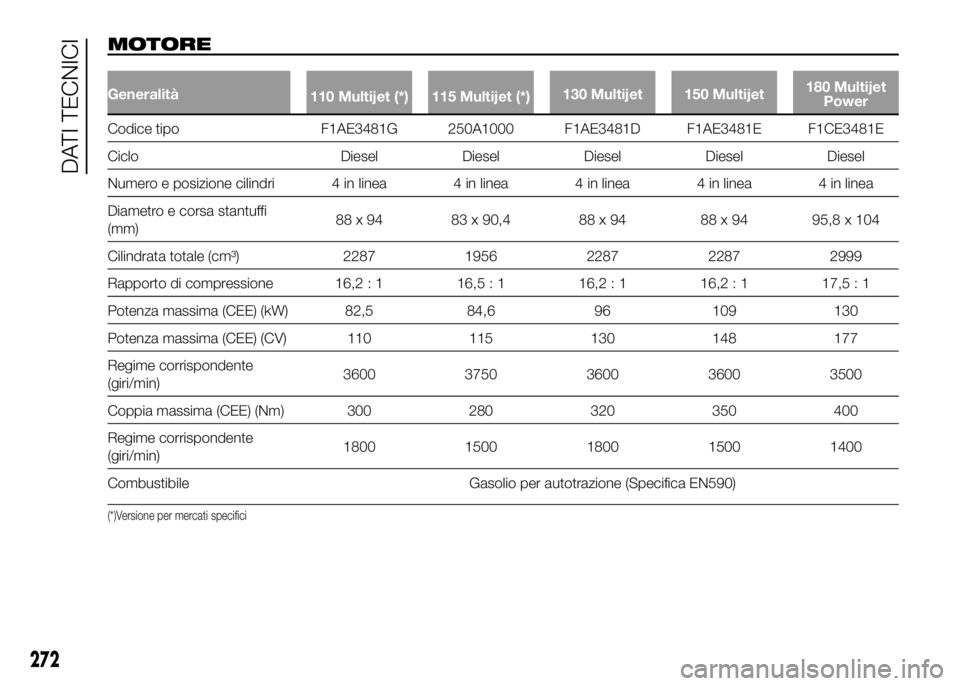

MOTORE
Generalità
110 Multijet (*) 115 Multijet (*)130 Multijet 150 Multijet180 Multijet
Power
Codice tipo F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Ciclo Diesel Diesel Diesel Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea 4 in linea 4 in linea 4 in linea
Diametro e corsa stantuffi
(mm)88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Cilindrata totale (cm³) 2287 1956 2287 2287 2999
Rapporto di compressione 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Potenza massima (CEE) (kW) 82,5 84,6 96 109 130
Potenza massima (CEE) (CV) 110 115 130 148 177
Regime corrispondente
(giri/min)3600 3750 3600 3600 3500
Coppia massima (CEE) (Nm) 300 280 320 350 400
Regime corrispondente
(giri/min)1800 1500 1800 1500 1400
Combustibile Gasolio per autotrazione (Specifica EN590)
(*)Versione per mercati specifici
272
DATI TECNICI

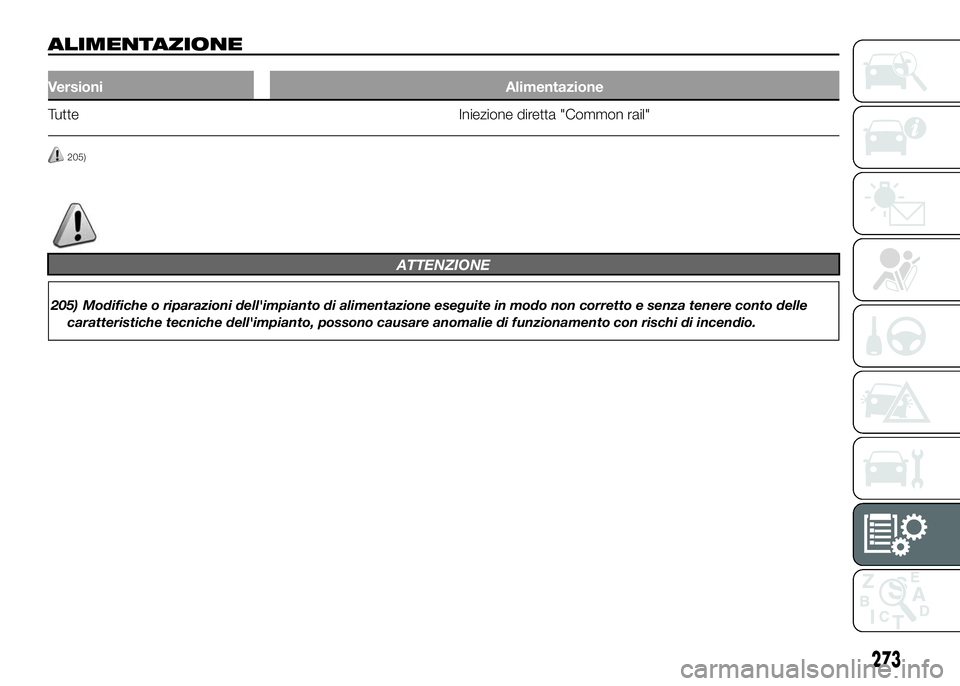

ALIMENTAZIONE
Versioni Alimentazione
Tutte Iniezione diretta "Common rail"
205)
ATTENZIONE
205) Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
273

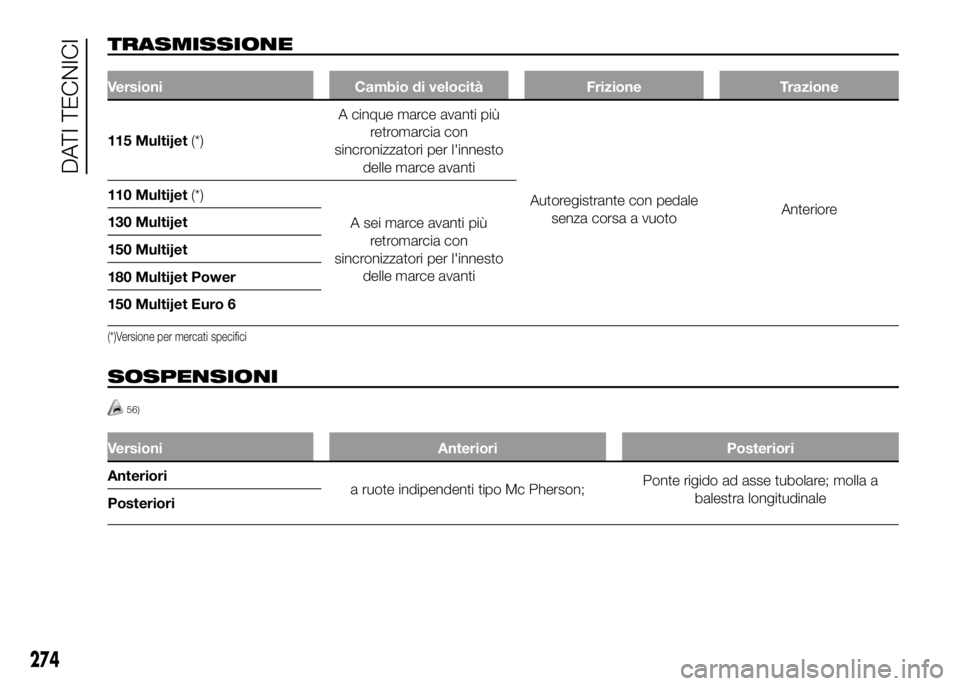

TRASMISSIONE
Versioni Cambio di velocità Frizione Trazione
115 Multijet(*)A cinque marce avanti più
retromarcia con
sincronizzatori per l'innesto
delle marce avanti
Autoregistrante con pedale
senza corsa a vuotoAnteriore 110 Multijet(*)
A sei marce avanti più
retromarcia con
sincronizzatori per l'innesto
delle marce avanti 130 Multijet
150 Multijet
180 Multijet Power
150 Multijet Euro 6
(*)Versione per mercati specifici
SOSPENSIONI
56)
Versioni Anteriori Posteriori
Anteriori
a ruote indipendenti tipo Mc Pherson;Ponte rigido ad asse tubolare; molla a
balestra longitudinale
Posteriori
274
DATI TECNICI

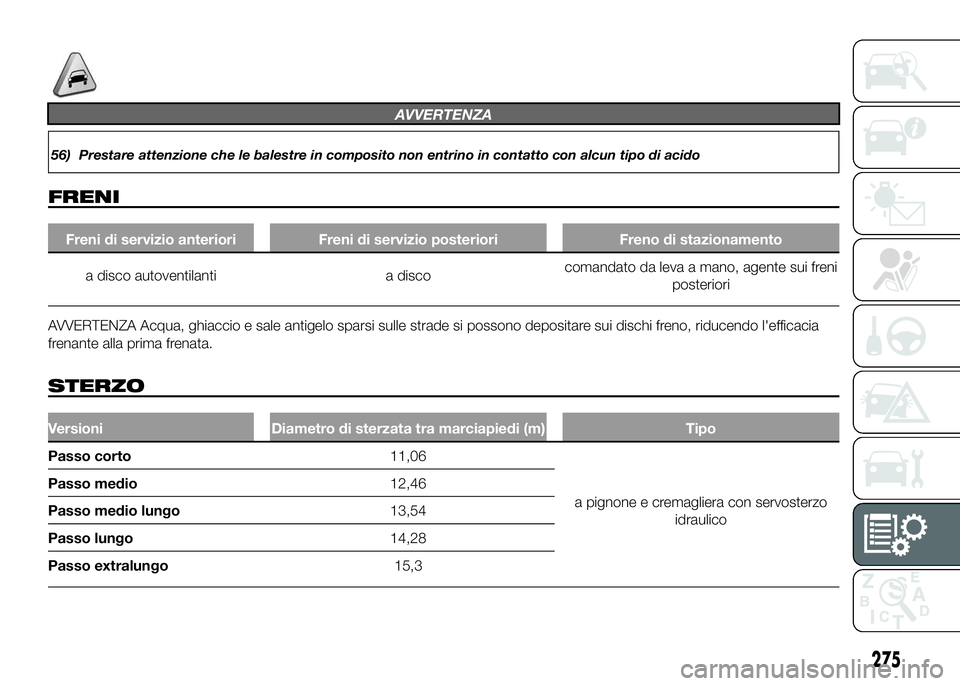

AVVERTENZA
56) Prestare attenzione che le balestre in composito non entrino in contatto con alcun tipo di acido
FRENI
Freni di servizio anteriori Freni di servizio posteriori Freno di stazionamento
a disco autoventilanti a discocomandato da leva a mano, agente sui freni
posteriori
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l'efficacia
frenante alla prima frenata.
STERZO
Versioni Diametro di sterzata tra marciapiedi (m) Tipo
Passo corto11,06
a pignone e cremagliera con servosterzo
idraulico Passo medio12,46
Passo medio lungo13,54
Passo lungo14,28
Passo extralungo15,3
275

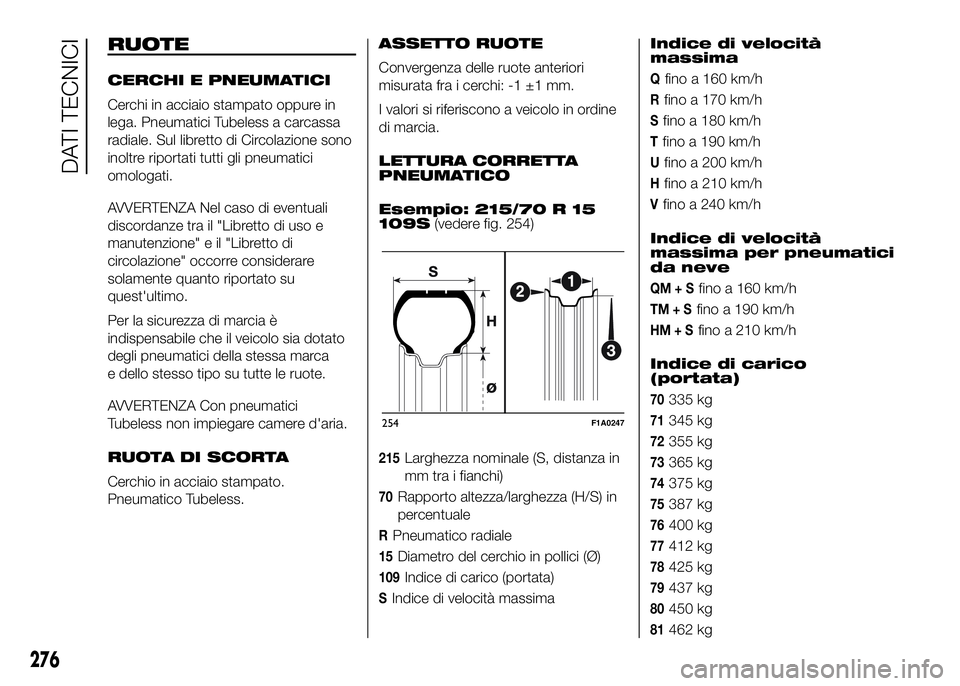

RUOTE
CERCHI E PNEUMATICI
Cerchi in acciaio stampato oppure in
lega. Pneumatici Tubeless a carcassa
radiale. Sul libretto di Circolazione sono
inoltre riportati tutti gli pneumatici
omologati.
AVVERTENZA Nel caso di eventuali
discordanze tra il "Libretto di uso e
manutenzione" e il "Libretto di
circolazione" occorre considerare
solamente quanto riportato su
quest'ultimo.
Per la sicurezza di marcia è
indispensabile che il veicolo sia dotato
degli pneumatici della stessa marca
e dello stesso tipo su tutte le ruote.
AVVERTENZA Con pneumatici
Tubeless non impiegare camere d'aria.
RUOTA DI SCORTA
Cerchio in acciaio stampato.
Pneumatico Tubeless.ASSETTO RUOTE
Convergenza delle ruote anteriori
misurata fra i cerchi: -1 ±1 mm.
I valori si riferiscono a veicolo in ordine
di marcia.
LETTURA CORRETTA
PNEUMATICO
Esempio: 215/70 R 15
109S(vedere fig. 254)
215Larghezza nominale (S, distanza in
mm tra i fianchi)
70Rapporto altezza/larghezza (H/S) in
percentuale
RPneumatico radiale
15Diametro del cerchio in pollici (Ø)
109Indice di carico (portata)
SIndice di velocità massimaIndice di velocità
massima
Qfino a 160 km/h
Rfino a 170 km/h
Sfino a 180 km/h
Tfino a 190 km/h
Ufino a 200 km/h
Hfino a 210 km/h
Vfino a 240 km/h
Indice di velocità
massima per pneumatici
da neve
QM+Sfino a 160 km/h
TM+Sfino a 190 km/h
HM+Sfino a 210 km/h
Indice di carico
(portata)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
254F1A0247
276
