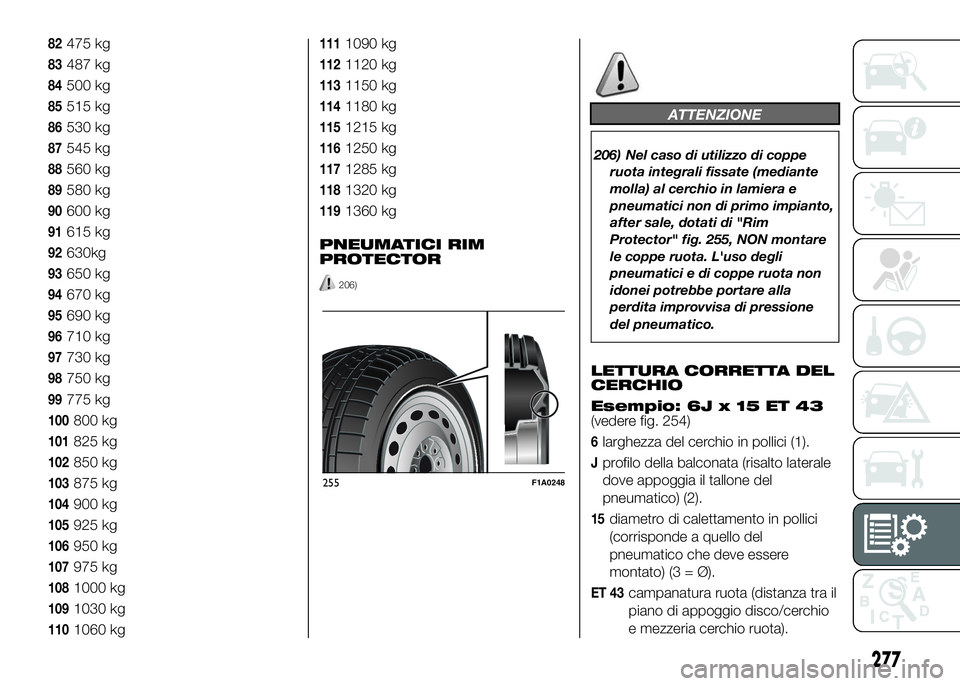

PNEUMATICI RIM
PROTECTOR
206)
ATTENZIONE
206) Nel caso di utilizzo di coppe
ruota integrali fissate (mediante
molla) al cerchio in lamiera e
pneumatici non di primo impianto,
after sale, dotati di "Rim
Protector" fig. 255, NON montare
le coppe ruota. L'uso degli
pneumatici e di coppe ruota non
idonei potrebbe portare alla
perdita improvvisa di pressione
del pneumatico.
LETTURA CORRETTA DEL
CERCHIO
Esempio: 6J x 15 ET 43
(vedere fig. 254)
6larghezza del cerchio in pollici (1).
Jprofilo della balconata (risalto laterale
dove appoggia il tallone del
pneumatico) (2).
15diametro di calettamento in pollici
(corrisponde a quello del
pneumatico che deve essere
montato) (3 = Ø).
ET 43campanatura ruota (distanza tra il
piano di appoggio disco/cerchio
e mezzeria cerchio ruota).
255F1A0248
277

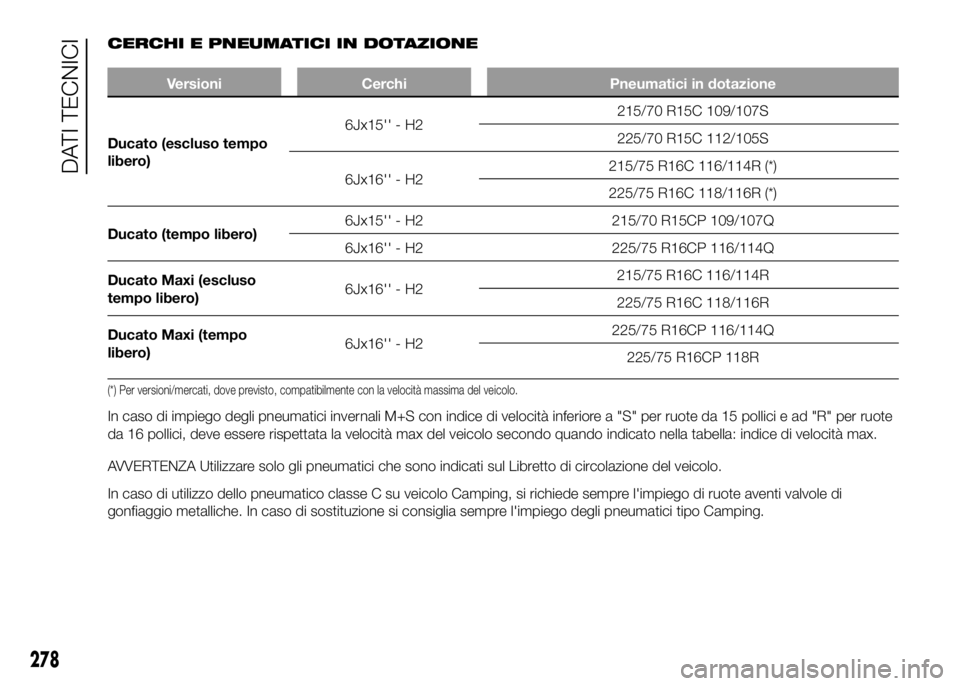

CERCHI E PNEUMATICI IN DOTAZIONE
Versioni Cerchi Pneumatici in dotazione
Ducato (escluso tempo
libero)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (tempo libero)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (escluso
tempo libero)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (tempo
libero)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Per versioni/mercati, dove previsto, compatibilmente con la velocità massima del veicolo..
In caso di impiego degli pneumatici invernali M+S con indice di velocità inferiore a "S" per ruote da 15 pollici e ad "R" per ruote
da 16 pollici, deve essere rispettata la velocità max del veicolo secondo quando indicato nella tabella: indice di velocità max.
AVVERTENZA Utilizzare solo gli pneumatici che sono indicati sul Libretto di circolazione del veicolo.
In caso di utilizzo dello pneumatico classe C su veicolo Camping, si richiede sempre l'impiego di ruote aventi valvole di
gonfiaggio metalliche. In caso di sostituzione si consiglia sempre l'impiego degli pneumatici tipo Camping.
278
DATI TECNICI

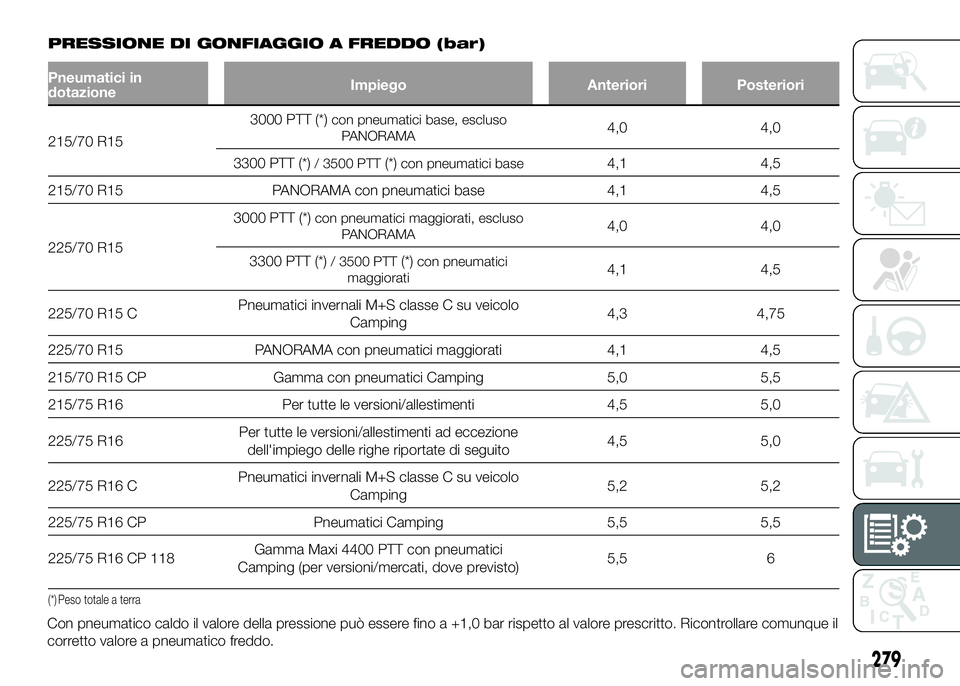

PRESSIONE DI GONFIAGGIO A FREDDO (bar)
Pneumatici in
dotazioneImpiego Anteriori Posteriori
215/70 R153000 PTT (*)
con pneumatici base, escluso
PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)con pneumatici base4,1 4,5
215/70 R15 PANORAMA con pneumatici base 4,1 4,5
225/70 R153000 PTT (*)
con pneumatici maggiorati, escluso
PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)con pneumatici
maggiorati4,1 4,5
225/70 R15 CPneumatici invernali M+S classe C su veicolo
Camping4,3 4,75
225/70 R15 PANORAMA con pneumatici maggiorati 4,1 4,5
215/70 R15 CP Gamma con pneumatici Camping 5,0 5,5
215/75 R16 Per tutte le versioni/allestimenti 4,5 5,0
225/75 R16Per tutte le versioni/allestimenti ad eccezione
dell'impiego delle righe riportate di seguito4,5 5,0
225/75 R16 CPneumatici invernali M+S classe C su veicolo
Camping5,2 5,2
225/75 R16 CP Pneumatici Camping 5,5 5,5
225/75 R16 CP 118Gamma Maxi 4400 PTT con pneumatici
Camping (per versioni/mercati, dove previsto)5,5 6
(*) Peso totale a terra
279
Con pneumatico caldo il valore della pressione può essere fino a +1,0 bar rispetto al valore prescritto. Ricontrollare comunque il
corretto valore a pneumatico freddo.

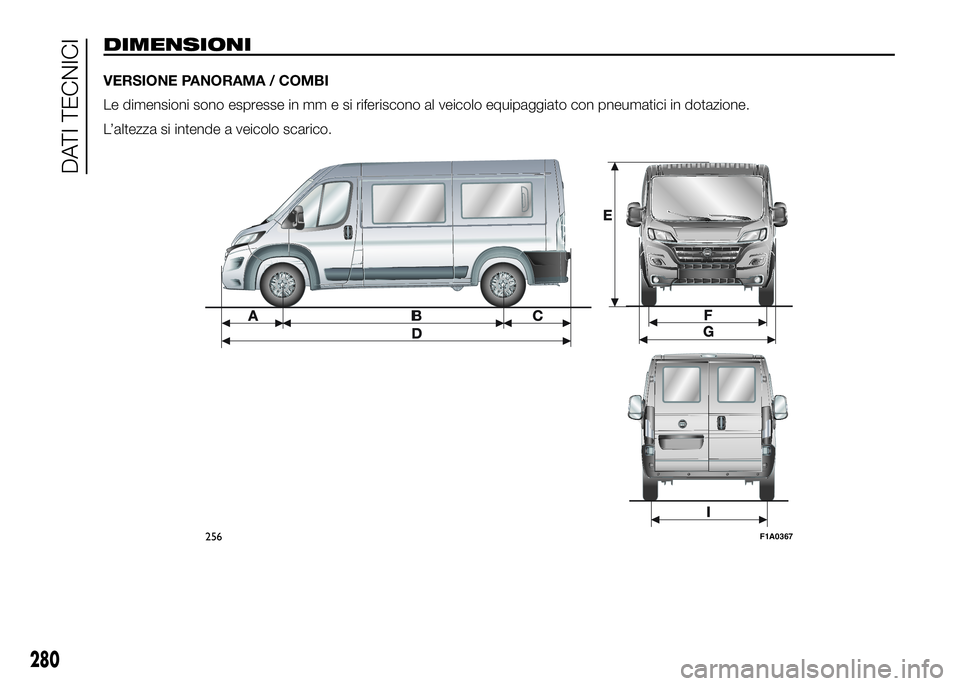

DIMENSIONI
VERSIONE PANORAMA / COMBI
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
256F1A0367
280
DATI TECNICI

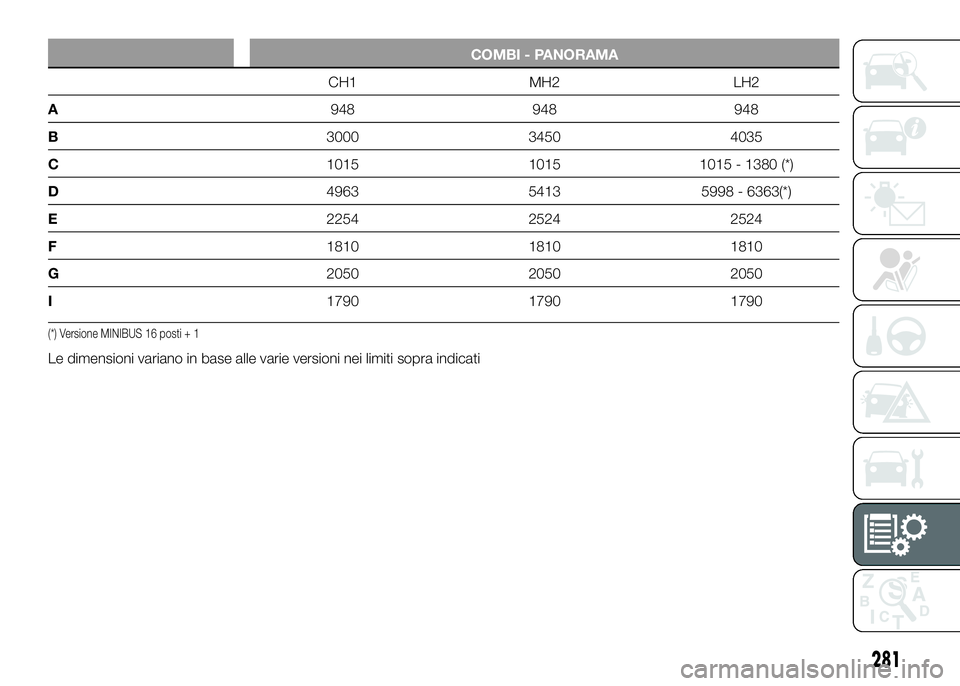

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Versione MINIBUS 16 posti + 1
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
281

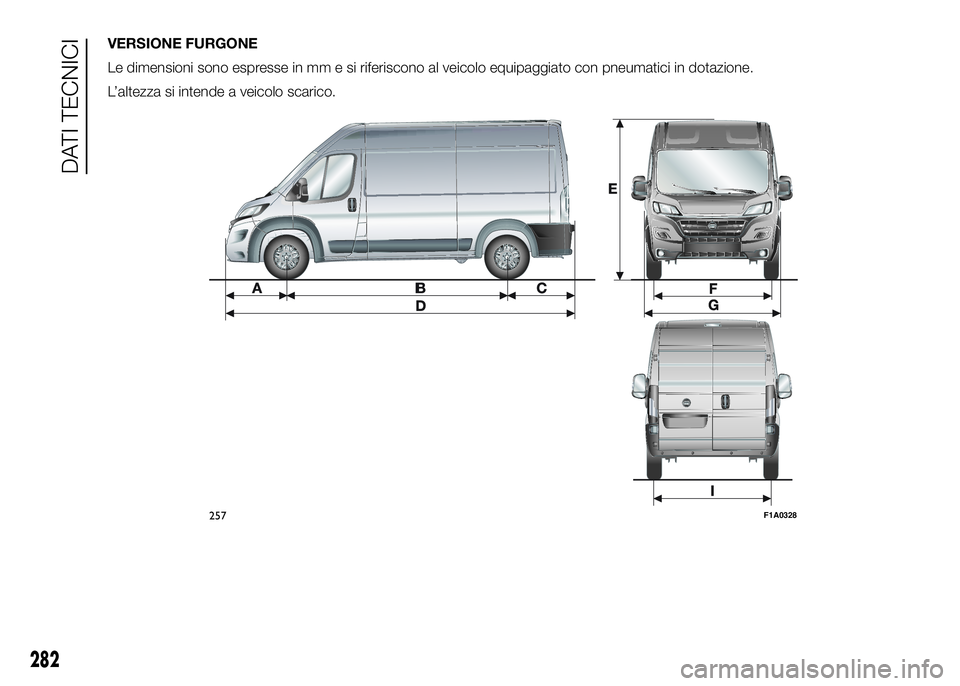

VERSIONE FURGONE
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
257F1A0328
282
DATI TECNICI

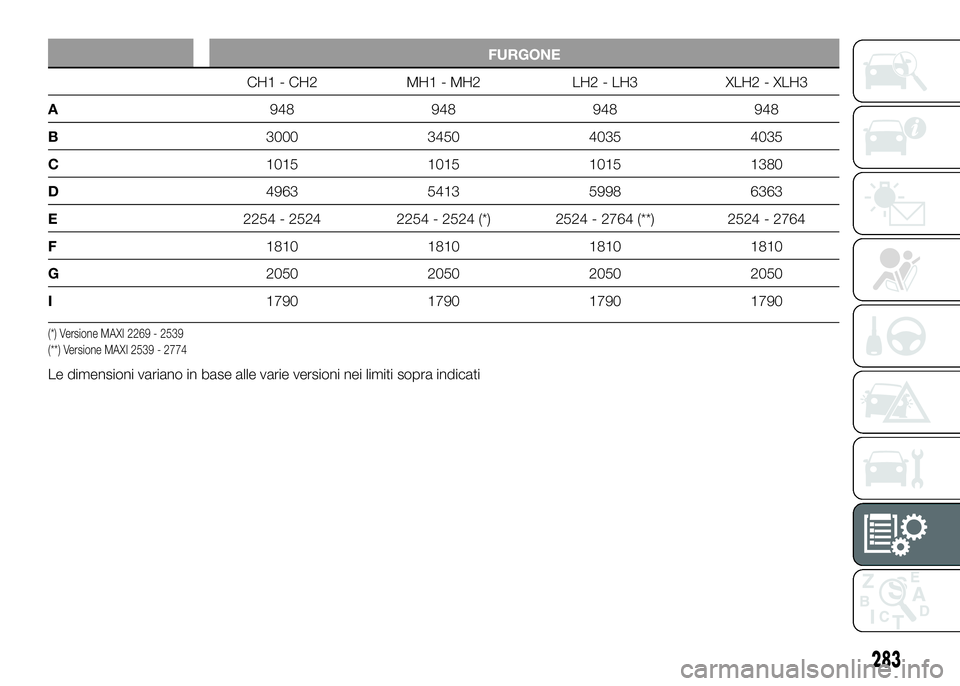

FURGONE
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Versione MAXI 2269 - 2539
(**) Versione MAXI 2539 - 2774
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
283

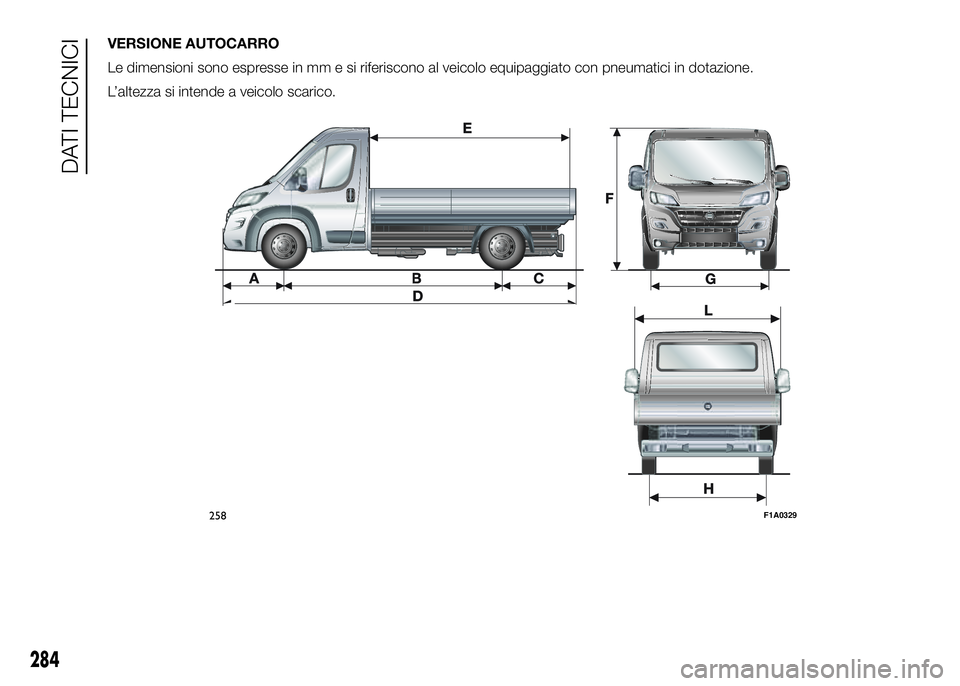

VERSIONE AUTOCARRO
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
258F1A0329
284
DATI TECNICI

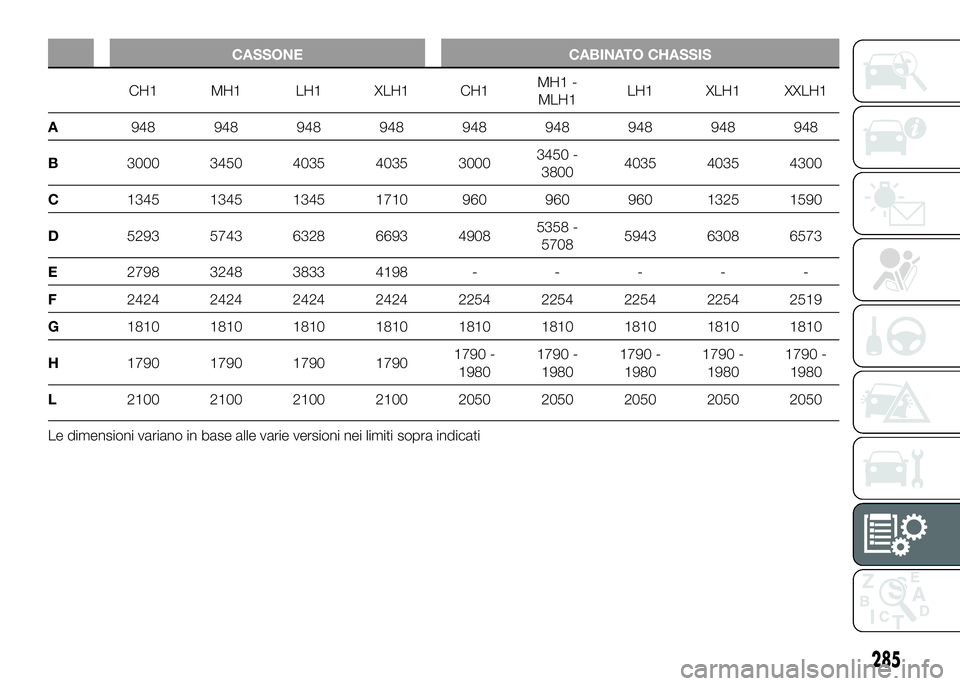

CASSONE CABINATO CHASSIS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
285

SCUDATO CHASSIS CABINATO SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
286
