Střešní nosiče / střešní
nosiče lyží
Ze střechy sundejte nosiče nákladu či
nosiče lyží, pokud je již nebudete
používat. Tato příslušenství zvyšují
aerodynamický odpor vozidla a tím i
spotřebu paliva. Pro přepravu
objemných nákladů použijte raději
přípojné vozidlo.
Elektrické spotřebiče
Elektrické spotřebiče používejte pouze
po nezbytně nutnou dobu. Vyhřívání
zadního okna, přídavné světlomety,
stírače oken či ventilátor topení mají
vysokou spotřebu energie a při zvýšení
požadavku na odběr proudu se zvyšuje
i spotřeba pohonných hmot (až o 25
% při jízdě ve městě).
Klimatizace
Provoz klimatizace zvyšuje spotřebu (v
průměru až o 20 %). Pokud to venkovní
teplota dovolí, používejte jen ventilaci.
Aerodynamické doplňky
Použití neschválených
aerodynamických doplňků může vést
ke zhoršení aerodynamického chování
vozu a ke zvýšení spotřeby pohonných
hmot.STYL JÍZDY
Na spotřebu paliva mají vliv následující
hlavní jízdní styly:
Spuštění (startování)
Nezahřívejte motor se stojícím
vozidlem, a to ani chodem naprázdno,
ani vyššími otáčkami: motor by se
zahříval pomaleji a zvýšila by se
spotřeba paliva. Je proto vhodné
okamžitě se pomalu rozjet a nevytáčet
motor do vysokých otáček: motor se
zahřeje rychleji.
Zbytečné manévry
Při stání na semaforech nebo před
vypnutím motoru nevytáčejte motor do
otáček sešlapováním pedálu
akcelerace. Tzv. meziplyn je u
moderních vozidel zcela zbytečný, navíc
se zvyšuje spotřeba pohonných hmot i
škodlivé emise.
Řazení rychlostních
stupňů
Jakmile to dopravní situace a jízdní
trasa umožní, zařaďte vyšší stupeň.
Zařazením nižšího stupně za účelem
"brilantní" akcelerace se zvyšuje
spotřeba paliva.Ke zvýšení spotřeby pohonných hmot,
emisí a opotřebení motoru vede i
nevhodné řazení.
Max. rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot.
Udržujte dle možností konstantní
rychlost, zbytečně nebrzděte
ani neakcelerujte; v obou případech to
vede ke zvýšené spotřebě paliva a
zvyšování vypouštěných emisí.
Akcelerace
Prudká akcelerace výrazně zvyšuje
spotřebu paliva i emise: proto zrychlujte
plynule.
POUŽÍVÁNÍ VOZIDLA
Uvádíme hlavní způsoby používání
vozidla, jež mají dopad na spotřebu
paliva.
Startování motoru za
studena
Opakované spouštění motoru za
studena mu neumožňuje se zahřát na
optimální provozní teplotu.
Naopak se podstatně zvýší spotřeba
pohonných hmot (o 15 - 30 % při jízdě
po městě) i emise.
177

Dopravní situace a stav
vozovky
V hustém provozu, např. při jízdě v
koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba paliva. Spotřebu
paliva ovlivňuje negativně i jízda po
trasách s mnoha zatáčkami, např. po
horských silnicích či po komunikacích s
nerovným povrchem.
Vynucená zastavení
vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) se
doporučuje vypnout motor.TAŽENÍ PŘÍVĚSŮ
UPOZORNĚNÍ
Pro případ tažení obytného nebo
nákladního přípojného vozidla musí být
vozidlo vybaveno schváleným tažným
zařízením a odpovídajícím elektrickým
rozvodem. Tažné zařízení musejí
instalovat kvalifikovaní pracovníci, kteří
vystaví řádnou dokumentaci opravňující
k silničnímu provozu.
Případná speciální zpětná a/nebo
přídavná zrcátka je třeba připevnit v
souladu s Pravidly silničního provozu.
Nezapomínejte, že se tažením
přípojného vozidla snižuje v závislosti na
celkové hmotnosti maximální
stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro
předjíždění.
Při jízdě v klesání namísto trvalého
brzdění raději zařaďte nižší rychlostní
stupeň.Hmotnost, kterou přípojné vozidlo
působí na tažné zařízení, úměrně
snižuje nosnost vozidla. Aby bylo
zajištěno, že nebude překročena
maximální přípustná hmotnost
přípojného vozidla (uvedená v
technickém průkazu), je nutno brát v
úvahu hmotnost plně naloženého
přívěsu včetně příslušenství a osobních
zavazadel.
Nepřekračujte nejvyšší rychlost, která je
pro jízdu s taženým přívěsem povolená
v příslušné zemi. V každém případě
nesmí být maximální rychlost vyšší než
100 km/h.
Doporučujeme osadit oj přípojného
vozidla vhodným stabilizátorem.
Po namontování tažného zařízení na
vozidla s parkovacími senzory, by
se mohly projevit poruchy fungování,
protože některé díly (tažná oj, tažná
koule) by se mohly nacházet v oblasti
snímání senzorů. V takovém případě je
třeba řádně nastavit rozsah snímání
senzorů nebo parkovací asistenci
vypnout.
140) 141)
178
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

INSTALACE TAŽNÉHO
ZAŘÍZENÍ
Montáž tažného zařízení ke karosérii
musejí provádět odborní technici podle
pokynů výrobce tohoto zařízení.
Tažné zařízení musí být v souladu se
stávajícími předpisy v platném znění s
odvoláním na směrnici 94/20/EHS v
platném znění.
Pro každou verzi vozidla je nutno
používat tažné zařízení vhodné pro
hmotnost přípojného vozidla, na které
se bude rovněž montovat.
Jako elektrický přípoj je nutno použít
unifikovaný konektor, který se obvykle
umístí na držák téměř vždy upevněný k
vlastnímu tažnému zařízení; do vozidla
je nutno nainstalovat samostatnou
skříňku pro ovládání vnějších světel
přípojného vozidla. Elektrické přípoje
musejí být provedeny konektory se
7 nebo 13 póly napájenými 12 VDC
(normy CUNA/UNI a ISO/DIN) v souladu
s případnými pokyny výrobce vozidla
a/nebo tažného zařízení.
Případnou elektrickou brzdu či jiné
zařízení (elektrický naviják, atd.) je nutno
napájet přímo z baterie kabelem o
průřezu min. 2,5 mm
2.UPOZORNĚNÍ Elektrická brzda či
případný naviják se smí používat pouze
s nastartovaným motorem.
K elektrické soustavě vozidla se navíc
ke stávajícím elektrickým přípojům
smí připojit pouze kabel pro napájení
případné elektrické brzdy a kabel pro
vnitřní osvětlovací těleso přípojného
vozidla o výkonu max. 15 W. Pro
přípoje použijte skříňku osazenou
kabelem od baterie o průřezu min. 2,5
mm
2.
UPOZORNĚNÍ Hák tažného zařízení
vymezuje délku vozidla. Na verze s
"dlouhým rozvorem" se proto smí
nainstalovat výhradně tažné zařízení s
vytahovatelným hákem, aby se
nepřekročila mezní hodnota celkové
délky vozidla stanovená na šest metrů.
Při jízdě bez přípojného vozidla je pak
nutno vyjmout hák z uložení, které také
nesmí přečnívat přes originální délku
vozidla.
UPOZORNĚNÍ Pokud chcete jezdit s
tažným zařízením bez přípojného
vozidla, nechejte si u autorizovaného
servisu Fiat systém aktualizovat,
protože by parkovací senzory mohly
detekovat tažné zařízení jako překážku.Montážní schéma u

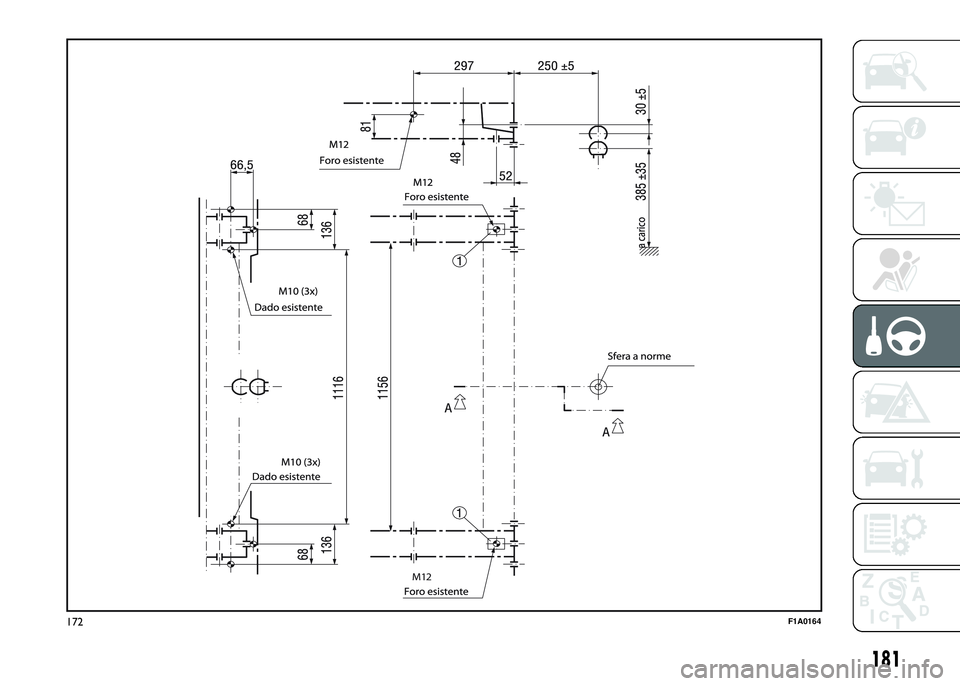

skříňové verze obr. 172
Tažný hák je nutno upevnit ve
vyznačených místech Ř šesti šrouby
M10x1,25 a čtyřmi šrouby M12.
Desky v rámu musejí mít minimální
tloušťku 5 mm. MAX. ZATÍŽENÍ NA
KOULI: 100/120 kg podle nosnosti (viz
tabulku “Hmotnosti” v kapitole
“Technické údaje”).142)
Při montáži tažného zařízení je nutno
nárazník naříznout podle pokynů
dodaných s montážní sadou.
Montážní schéma - verze
Autocarro a Cabinato

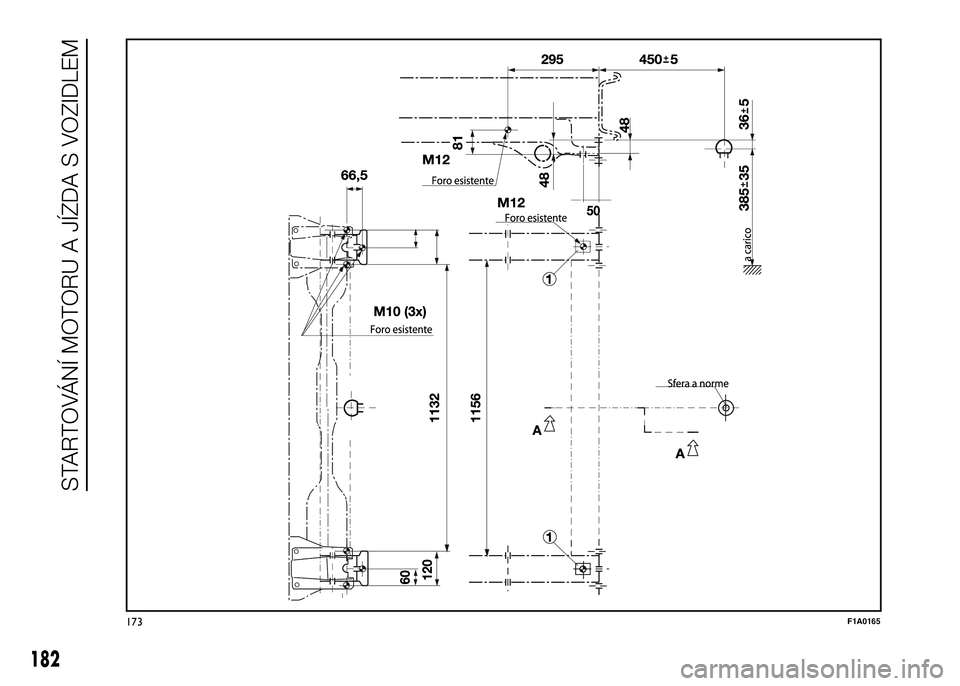

obr. 173
Tažné zařízení pro verze Autocarro a
Cabinato je zobrazeno na obr. 173.
Konstrukci Ř je nutno upevnit ve
vyznačených bodech šesti šrouby
M10x1,25 a čtyřmi šrouby M12.
MAX. ZATÍŽENÍ NA KOULI: 100/120 kg
podle nosnosti (viz tabulku “Hmotnosti”
v kapitole “Technické údaje”).
143)
179

POZOR

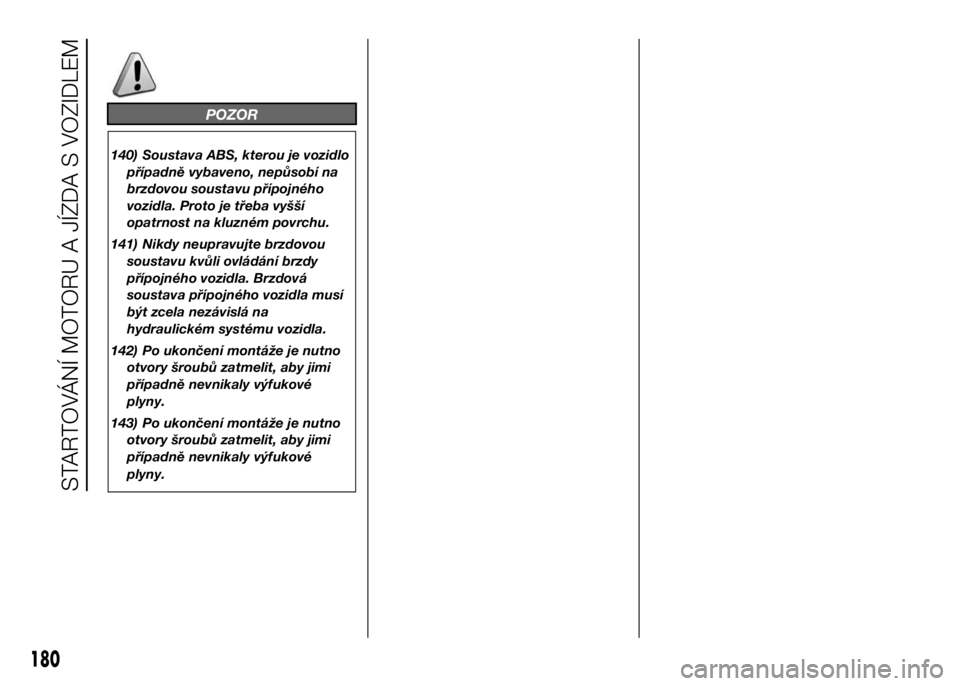

140) Soustava ABS, kterou je vozidlo
případně vybaveno, nepůsobí na
brzdovou soustavu přípojného
vozidla. Proto je třeba vyšší
opatrnost na kluzném povrchu.
141) Nikdy neupravujte brzdovou
soustavu kvůli ovládání brzdy
přípojného vozidla. Brzdová
soustava přípojného vozidla musí
být zcela nezávislá na
hydraulickém systému vozidla.
142) Po ukončení montáže je nutno
otvory šroubů zatmelit, aby jimi
případně nevnikaly výfukové
plyny.
143) Po ukončení montáže je nutno
otvory šroubů zatmelit, aby jimi
případně nevnikaly výfukové
plyny.
180
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

M12
172F1A0164
181

173F1A0165
182
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

POKYNY K POUŽITÍ
VYNDAVACÍ TAŽNÉ OJE S
KULOVOU HLAVOU
37) 38) 39) 40) 41) 42)
Než se vydáte na cestu, je nutno
zkontrolovat, zda je vyndavací tažná oj
s kulovou hlavou správně zajištěna, a to
podle následujících parametrů:
❒Zelená značka na točítku souhlasí se
zelenou značkou na tažné oji.
❒Točítko je na tažné oji dotažené na
doraz (bez mezery).
❒Zámek je zamknutý a klíč je vyjmutý
se zámku. Točítko nelze vytáhnout.
❒Oj s kulovou hlavou je pevně
zajištěna v trubkovém uložení.
Zkontrolujte to zatřepáním ruku.
Jestliže některých ze čtyř uvedených
požadavků není splněn, je nutno
provést montáž znovu.
Jestliže není splněn byť jeden z
požadavků, nesmí se tažné zařízení
používat: nebezpečí nehody. Kontaktuje
výrobce spoje.
Tažnou oj s kulovou hlavou lze
namontovat a demontovat manuálně,
bez nářadí.
Nepoužívejte žádné pracovní
prostředky, protože by se mohl
mechanismus poškodit.Nikdy jej neuvolňuje, jestliže je k vozidlo
připojeno přípojné vozidlo či je
namontovaný nakladač.
Při jízdě bez přípojného vozidla nebo
nakladače musí být tažná oj s kulovou
hlavou odstraněna a její trubkové
uložení musí být zaslepeno příslušným
uzávěrem. To platí zejména v případě,
kdy je omezena viditelnost znaků
registrační značky nebo osvětlovací
soustavy vozidla.
Vyndavací tažná oj s
kulovou hlavouobr. 174 - obr.
175 - obr. 176
1. trubkové uložení - 2. Tažná oj s
kulovou hlavou - 3. Upevňovací koule -
4. Uvolňovací páka - 5. Točítko - 6.
Krytka - 7. Klíč - 8. Červená značka
(točítko) - 9. Zelená značka (točítko) -
10. Zelená značka (tažná oj) - 11.
Symbol (uvolnění ovládání) - 12. Uzávěr
- 13. Spojovací kolík - 14. Žádná
mezera mezi2a5-15.Mezera asi 5
mm
174F1A0380
175 - Zajištěná poloha: jízdaF1A0381
176 - Odjištěná poloha: odstraněnoF1A0382
183

Montáž tažné oje s
demontovatelnou
kulovou hlavou
1. Odstraňte uzávěr z trubky.
Po vytažení ze zavazadlového prostoru
se tažná oj s kulovou hlavou nachází
normálně v odjištěné poloze. To se
pozná podle toho, že se točítko nachází
v určité vzdálenosti od tažné oje
odpovídající mezeře asi 5 mm (viz
obrázek) a podle červené značky na
točítku, která směřuje k zelené značce
na tažné oji.
Je nutno mít na paměti, že tažnou oj lze
namontovat jedině v případě, že se
nachází ve výše uvedeném stavu.
Pokud by se zajišťovací mechanismus
tažné oje uvolnil před montáží či kdykoli
jindy či by nacházel v uvolněné poloze,
je nutno jej předepnout. Zablokovaná
poloha se pozná podle toho, že zelená
značka na točítku odpovídá zelené
značce na tažné oji a že je točítko
dotaženo na koncovou polohu na tažné
oji, tzn. není zde mezera (viz obrázek).Zajišťovací mechanismus se předepne
takto: se zasunutým klíčem a
odemknutým zámkem vytáhněte
točítko po směru šipky a točte jim ve
směru šipky b na doraz. Uvolňovací
páčka se zasune a zajišťovací
mechanismus zůstane v poloze
předepnutí i ve stavu, kdy je točítko
uvolněno. Před montáží je nutno tažnou
oj zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
2. Před montáží je nutno tažnou oj
zasunout do trubkového uložení a
zajistit zasouvacím kolíkem. Zasunout
zdola a zatlačit nahoru. Mechanismus
se tak automaticky zablokuje. Držte
ruce daleko od točítka, protože to se
během blokování protáčí.
3. Zamkněte zámek a vytáhněte klíč.
Klíč nelze vytáhnout, jestliže je zámek
odemknutý. Nasaďte krytku na zámek.Demontáž tažné oje
1. Odstraňte krytku ze zámku a zatlačte
ji do madla klíčku. Odemkněte zámek
klíčem.
2. Držte pevně tažnou oj, vytáhněte
točítko ve směru šipky a natočte jej ve
směru šipky b na doraz tak, aby zcela
uvolnilo. Pak vytáhněte tažnou oj z
trubkového uložení. Točítko lze pak
uvolnit: samo se zastaví v odjištěné
poloze.
3. Umístěte tažnou oj do zavazadlového
prostoru, tak aby se nemohla znečistit
či poškodit dalšími přepravovanými
předměty.
4. Trubkové uložení uzavřete příslušným
uzávěrem.
UPOZORNĚNÍ
37) Vyndavací tažnou oj s kulovou
hlavou smí opravovat a rozebírat
jen výrobce.
38) Štítek dodaný s ojí je nutno
umístit na dobře viditelné místo ve
vozidle, u trubkového uložení
nebo do zavazadlového prostoru.
184
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM

39) Pro správné fungování systému
je třeba pravidelně odstranit
všechny nečistoty z tažné olej s
kulovou hlavou a z trubkového
uložení. Údržbu mechanických
dílů je nutno provádět v
předepsaných intervalech. Zámek
je nutno mazat jen grafitem.
40) Pravidelně je nutno mazat tukem
bez pryskyřice nebo oleje klouby,
kluzné povrchy a koule. Mazání
slouží i jako další konzervace proti
korozi.
41) Při čistění vozidla parní tryskou
je nutno tažnou oj demontovat a
upevnit příslušný uzávěr. Tažná oj
s kulovou hlavou se nesmí čistit
parní tryskou.
42) Spolu s tažnou ojí se dodávají
dva klíče. Poznamenejte si číslo
klíče uvedené na západce pro
případné objednání v budoucnu a
číslo řádně uschovejte.ZIMNÍ PNEUMATIKY
Technici servisní sítě Fiat rádi poradí s
volbou nejvhodnějšího typu zimních
pneumatik podle účelu použití.
Sjetím vzorku na hloubku menší než 4
mm se podstatně omezí výkony
zimních pneumatik. V takovém případě
je vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v
normálních podmínkách nebo na delší
vzdálenosti po dálnici podávají tyto
pneumatiky nižší výkony než standardní
pneumatiky. Proto je třeba používat
zimní pneumatiky pouze pro výkony,
pro něž byly schváleny.
UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální
rychlosti nižším než rychlost, jíž může
jet vozidlo (zvýšeným o 5%), je nutno v
kabině na viditelném místě upevnit
štítek s údajem o nejvyšší rychlosti,
kterou může vozidlo jezdit se zimními
pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy a brzdění
je nezbytné, aby byla všechna kola
vozidla osazená stejnými pneumatikami
(stejné značky a profilu).
Nezapomínejte, že není vhodné
zaměňovat směr otáčení pneumatik.
144)
POZOR
144) Se zimními pneumatikami s
rychlostním indexem “Q” nesmíte
jezdit rychlostí vyšší než 160 km/h;
s rychlostním indexem “T”
nesmíte jezdit rychlostí vyšší 190
km/h; s rychlostním indexem
“H“ nesmíte jezdit rychlostí vyšší
210 km/h; vždy však musíte
dodržovat dopravní předpisy.
185

SNĚHOVÉ ŘETĚZY
Používání sněhových řetězů podléhá
právním předpisům platným v příslušné
zemi.
Sněhové řetězy se nasazují pouze na
pneumatiky předních (hnacích) kol.
Doporučujeme použít sněhové řetězy z
nabídky příslušenství Lineaccessori
Fiat. Po ujetí několika desítek metrů s
nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
43)
UPOZORNĚNÍ Při nasazených
sněhových řetězech pracujte s pedálem
akcelerace velmi citlivě a prokluzování
hnacích kol omezte na minimum,
protože jinak by mohlo dojít k přetržení
řetězů, poškození karosérie a
mechanických komponentů.
UPOZORNĚNÍ U verzí s pneumatikami
o rozměru 225/75 R16 používejte
sněhové řetězy o tloušťce max. 16 mm.
Při jízdě na zasněženém povrchu s
namontovanými sněžnými řetězy může
být užitečné vypnout systém ASR: za
těchto podmínek totiž podkluzování
hnacích kol umožní získání vyššího
náhonu.
UPOZORNĚNÍ
43) S nasazenými sněhovými řetězy
jezděte pomalu, nanejvýš rychlostí
50 km/h. Vyhýbejte se výmolům,
výstupkům a obrubníkům. S
nasazenými řetězy nejezděte
dlouhé úseky po nezasněžené
vozovce, aby se nepoškodilo
vozidlo ani povrch vozovky.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na
delší dobu, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a
pokud možno větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená
parkovací brzda;
❒odpojte minusovou svorku od pólu
baterie; pokud je vozidlo vybaveno
odpojovačem baterie, při odpojování
postupujte dle pokynů uvedených
v oddíle “Ovládače” v kapitole
“Seznámení s vozidlem”.
❒očistěte a ošetřete nalakované díly
konzervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly
speciálním přípravky k dostání běžně
na trhu;
❒stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte
je od skel;
❒pootevřete okna;
186
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
