FIAT DUCATO BASE CAMPER 2016 Návod k použití a údržbě (in Czech)

UPOZORNĚNÍ
25) Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru. Pokud se
rozsvítí kontrolka
(u některých verzí spolu s upozorněním na displeji), vyhledejte co nejdříve autorizovaný servis
Fiat, kde filtr odvodní. Pokud se tato signalizace projeví bezprostředně po načerpání paliva, je možné, že se voda
dostala do nádrže při čerpání paliva. V takovém případě zastavte bez prodlení motor a kontaktujte autorizovaný servis
Fiat.
POZOR
103) Když je nádrž na močovinu prázdná a vozidlo se zastaví, už ho nelze znovu nastartovat, dokud se do nádrže
močoviny nedolijí alespoň 3 litry močoviny.
147

148
Tato stránka byla ponechána prázdná

BEZPEČNOST
Následující kapitola je velmi důležitá:
jsou v ní popsány bezpečnostní
systémy ve výbavě vozidla a uvedeny
pokyny ohledně jejich správného
používání.BEZPEČNOSTNÍ PÁSY ...................150
SYSTÉM S.B.R. ..............................151
DOTAHOVAČE ................................151
BEZPEČNÁ PŘEPRAVA DĚTÍ ..........154
PŘÍPRAVA PRO MONTÁŽ DĚTSKÉ
SEDAČKY “ISOFIX UNIVERSALE” ...158
ČELNÍ AIRBAGY .............................164
BOČNÍ AIRBAGY (SIDE BAG)..........168
149

BEZPEČNOSTNÍ
PÁSY
POUŽITÍ
BEZPEČNOSTNÍCH PÁSŮ
Při poutání bezpečnostními pásy je
nutno držet hrudník rovně a opírat se
zády do opěradla.
Zapnutí bezpečnostního pásu: Uchopte
přezku bezpečnostního pásu Aobr.
151 a zasuňte ji do zámku B na
zaklapnutí.
Pokud se pás při vytahování zablokuje,
nechejte jej o kousek navinout zpět a
znovu za něj jemně zatáhněte.
Bezpečnostní pás rozepnete stiskem
tlačítka C. Při zpětném navíjení
přidržujte bezpečnostní pás rukou, aby
se nekroutil.Díky navíječi se pás automaticky
uzpůsobí tělu cestujícího a nebrání mu
ve volném pohybu.
Při stání vozidla na prudkém svahu
může dojít k zablokování navíječe. Je to
běžný jev.
Mechanismus navíječe zablokuje pás
při prudkém vytažení nebo při
zabrzdění, při nárazu a v zatáčkách
projížděných vysokou rychlostí.
104)
NASTAVENÍ VÝŠKY
Pro nastavení stiskněte tlačítko A obr.
152 a dejte nahoru nebo dolů madlo B.
105) 106)
U bezpečnostních pásů je vždy nutno
nastavit délku podle tělesných rozměrů
cestujících. Tímto opatřením se v
podstatě snižuje riziko zranění
při nehodě vozidla.
Pás je správně nastaven, když vede
přibližně v polovině vzdálenosti mezi
ramenem a krkem.Bezpečnostní pás na
předním prostředním
sedadle - lavici
Prostřední místo k sezení na přední
dvoumístné lavici je opatřeno
tříbodovým bezpečnostním pásem s
navíječem (upevněným k sedadlu).obr.
153
151F1A0145
152F1A0146
153F1A0147
150
BEZPEČNOST

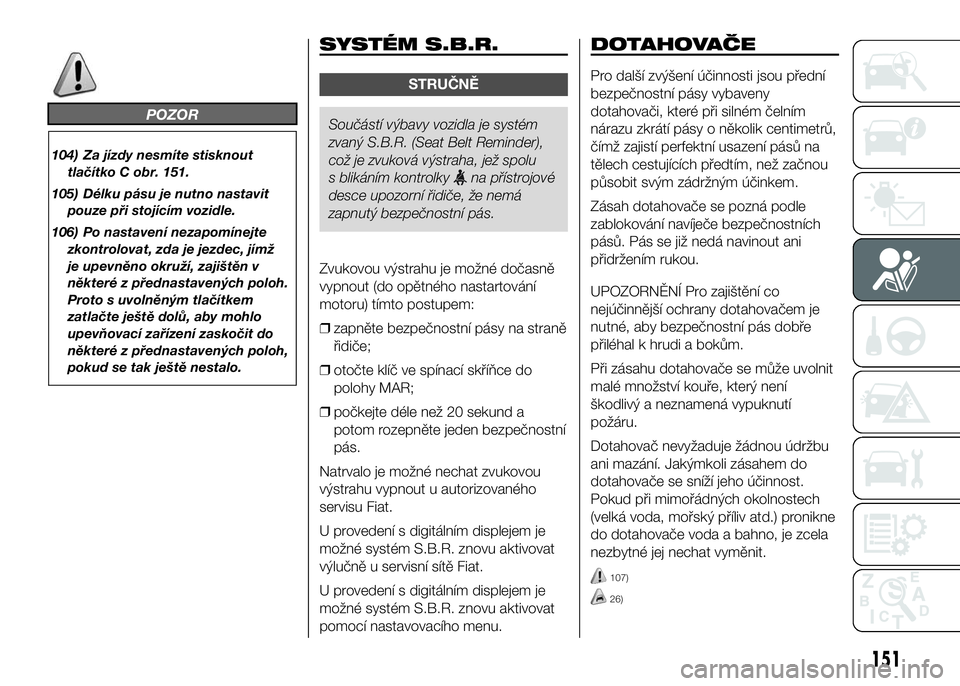

POZOR
104) Za jízdy nesmíte stisknout
tlačítko C obr. 151.
105) Délku pásu je nutno nastavit
pouze při stojícím vozidle.
106) Po nastavení nezapomínejte
zkontrolovat, zda je jezdec, jímž
je upevněno okruží, zajištěn v
některé z přednastavených poloh.
Proto s uvolněným tlačítkem
zatlačte ještě dolů, aby mohlo
upevňovací zařízení zaskočit do
některé z přednastavených poloh,
pokud se tak ještě nestalo.
SYSTÉM S.B.R.
STRUČNĚ
Součástí výbavy vozidla je systém
zvaný S.B.R. (Seat Belt Reminder),
což je zvuková výstraha, jež spolu
s blikáním kontrolky
na přístrojové
desce upozorní řidiče, že nemá
zapnutý bezpečnostní pás.
Zvukovou výstrahu je možné dočasně
vypnout (do opětného nastartování
motoru) tímto postupem:
❒zapněte bezpečnostní pásy na straně
řidiče;
❒otočte klíč ve spínací skříňce do
polohy MAR;
❒počkejte déle než 20 sekund a
potom rozepněte jeden bezpečnostní
pás.
Natrvalo je možné nechat zvukovou
výstrahu vypnout u autorizovaného
servisu Fiat.
U provedení s digitálním displejem je
možné systém S.B.R. znovu aktivovat
výlučně u servisní sítě Fiat.
U provedení s digitálním displejem je
možné systém S.B.R. znovu aktivovat
pomocí nastavovacího menu.
DOTAHOVAČE
Pro další zvýšení účinnosti jsou přední
bezpečnostní pásy vybaveny
dotahovači, které při silném čelním
nárazu zkrátí pásy o několik centimetrů,
čímž zajistí perfektní usazení pásů na
tělech cestujících předtím, než začnou
působit svým zádržným účinkem.
Zásah dotahovače se pozná podle
zablokování navíječe bezpečnostních
pásů. Pás se již nedá navinout ani
přidržením rukou.
UPOZORNĚNÍ Pro zajištění co
nejúčinnější ochrany dotahovačem je
nutné, aby bezpečnostní pás dobře
přiléhal k hrudi a bokům.
Při zásahu dotahovače se může uvolnit
malé množství kouře, který není
škodlivý a neznamená vypuknutí
požáru.
Dotahovač nevyžaduje žádnou údržbu
ani mazání. Jakýmkoli zásahem do
dotahovače se sníží jeho účinnost.
Pokud při mimořádných okolnostech
(velká voda, mořský příliv atd.) pronikne
do dotahovače voda a bahno, je zcela
nezbytné jej nechat vyměnit.
107)
26)
151

OMEZOVAČE TAHU
V zájmu vyšší ochrany cestujících při
nehodě jsou do navíječů předních
bezpečnostních pásů zabudována
zařízení, jež vhodně rozloží sílu působící
při čelním nárazu na hrudník a na
ramena osoby zadržované
bezpečnostním pásem.
VŠEOBECNÁ
UPOZORNĚNÍ OHLEDNĚ
POUŽÍVÁNÍ
BEZPEČNOSTNÍCH PÁSŮ
Řidič je povinen dodržovat platné
předpisy stanovující povinnost a způsob
používání bezpečnostních pásů (a
zajistit jejich dodržování i ostatními
osobami cestujícími ve vozidle).
Bezpečnostními pásy se řádně
připoutejte před každou jízdou.
Bezpečnostními pásy se musejí poutat i
těhotné ženy: i pro ně a pro nenarozené
dítě je riziko úrazu v případě nárazu
výrazně nižší, pokud mají zapnuté
bezpečnostní pásy. Těhotné ženy
musejí umístit spodní část popruhu dolů
tak, aby vedl nad pánví a pod břichem,
(jak je znázorněno na obr. 154).
108) 109) 110) 111) 112)
ÚDRŽBA
BEZPEČNOSTNÍCH PÁSŮ
Při řádné údržbě bezpečnostních pásů
dodržujte následující pokyny:
❒bezpečnostní pás nesmí být
překroucený a musí dobře přiléhat k
tělu. Zkontrolujte, zda se posouvá
plynule bez drhnutí;
❒po vážnější nehodě vyměňte
bezpečnostní pás za nový, a to i v
případě, že se na první pohled
nebude zdát poškozený.
Bezpečnostní pás, u něhož došlo k
zásahu dotahovače, nechejte bez
prodlení vyměnit;
❒bezpečnostní pásy čistěte ručně
vodou a neutrálním mýdlem,
opláchněte je a usušte ve stínu.
Nepoužívejte silná čistidla, bělidla,
barviva či jiné chemické přípravky,
které by mohly narušit vlákna, z nichž
jsou pásy vyrobeny;
❒zabraňte tomu, aby se do navíječů
dostala voda: fungují správně jen v
případě, že do nich nepronikne voda;
❒jakmile bezpečnostní pásy vykazují
stopy po značném opotřebení nebo
natržení, je nutno je vyměnit.
154F1A0148
155F1A0149
156F1A0150
152
BEZPEČNOST

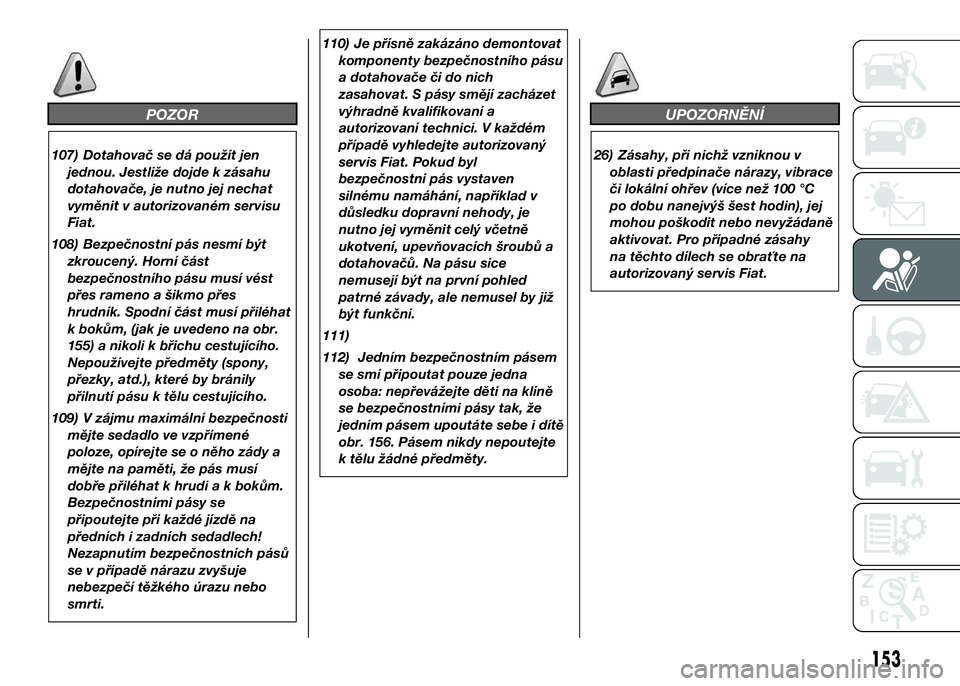

POZOR
107) Dotahovač se dá použít jen
jednou. Jestliže dojde k zásahu
dotahovače, je nutno jej nechat
vyměnit v autorizovaném servisu
Fiat.
108) Bezpečnostní pás nesmí být
zkroucený. Horní část
bezpečnostního pásu musí vést
přes rameno a šikmo přes
hrudník. Spodní část musí přiléhat
k bokům, (jak je uvedeno na obr.
155) a nikoli k břichu cestujícího.
Nepoužívejte předměty (spony,
přezky, atd.), které by bránily
přilnutí pásu k tělu cestujícího.
109) V zájmu maximální bezpečnosti
mějte sedadlo ve vzpřímené
poloze, opírejte se o něho zády a
mějte na paměti, že pás musí
dobře přiléhat k hrudi a k bokům.
Bezpečnostními pásy se
připoutejte při každé jízdě na
předních i zadních sedadlech!
Nezapnutím bezpečnostních pásů
se v případě nárazu zvyšuje
nebezpečí těžkého úrazu nebo
smrti.110) Je přísně zakázáno demontovat
komponenty bezpečnostního pásu
a dotahovače či do nich
zasahovat. S pásy smějí zacházet
výhradně kvalifikovaní a
autorizovaní technici. V každém
případě vyhledejte autorizovaný
servis Fiat. Pokud byl
bezpečnostní pás vystaven
silnému namáhání, například v
důsledku dopravní nehody, je
nutno jej vyměnit celý včetně
ukotvení, upevňovacích šroubů a
dotahovačů. Na pásu sice
nemusejí být na první pohled
patrné závady, ale nemusel by již
být funkční.
111)
112) Jedním bezpečnostním pásem
se smí připoutat pouze jedna
osoba: nepřevážejte děti na klíně
se bezpečnostními pásy tak, že
jedním pásem upoutáte sebe i dítě
obr. 156. Pásem nikdy nepoutejte
k tělu žádné předměty.
UPOZORNĚNÍ
26) Zásahy, při nichž vzniknou v
oblasti předpínače nárazy, vibrace
či lokální ohřev (více než 100 °C
po dobu nanejvýš šest hodin), jej
mohou poškodit nebo nevyžádaně
aktivovat. Pro případné zásahy
na těchto dílech se obraťte na
autorizovaný servis Fiat.
153

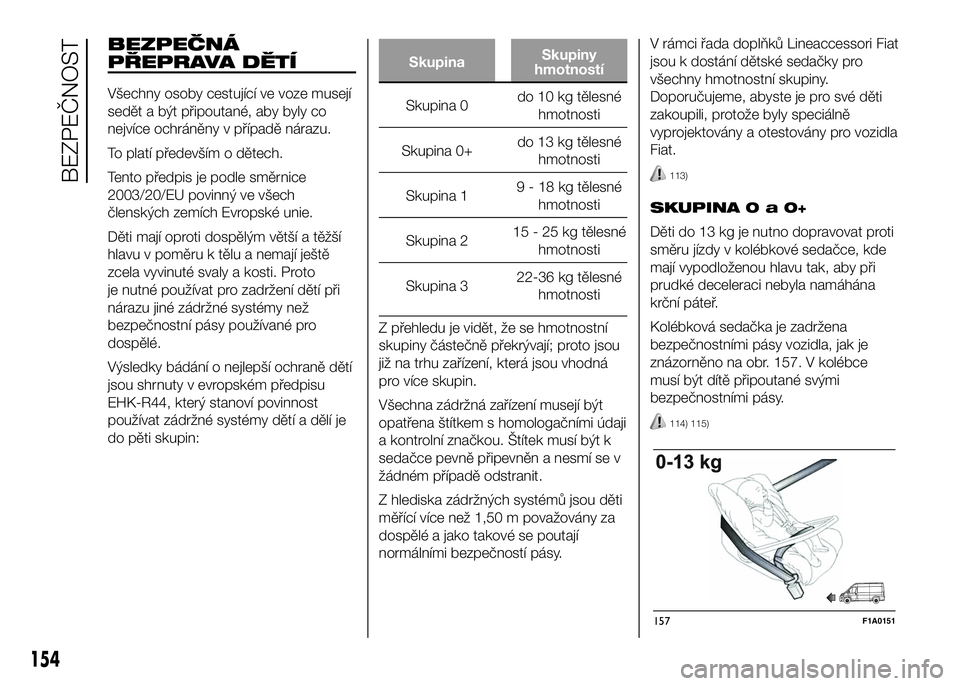

BEZPEČNÁ
PŘEPRAVA DĚTÍ
Všechny osoby cestující ve voze musejí
sedět a být připoutané, aby byly co
nejvíce ochráněny v případě nárazu.
To platí především o dětech.
Tento předpis je podle směrnice
2003/20/EU povinný ve všech
členských zemích Evropské unie.
Děti mají oproti dospělým větší a těžší
hlavu v poměru k tělu a nemají ještě
zcela vyvinuté svaly a kosti. Proto
je nutné používat pro zadržení dětí při
nárazu jiné zádržné systémy než
bezpečnostní pásy používané pro
dospělé.
Výsledky bádání o nejlepší ochraně dětí
jsou shrnuty v evropském předpisu
EHK-R44, který stanoví povinnost
používat zádržné systémy dětí a dělí je
do pěti skupin:
SkupinaSkupiny
hmotností
Skupina 0do 10 kg tělesné
hmotnosti
Skupina 0+do 13 kg tělesné
hmotnosti
Skupina 19 - 18 kg tělesné
hmotnosti
Skupina 215 - 25 kg tělesné
hmotnosti
Skupina 322-36 kg tělesné
hmotnosti
Z přehledu je vidět, že se hmotnostní
skupiny částečně překrývají; proto jsou
již na trhu zařízení, která jsou vhodná
pro více skupin.
Všechna zádržná zařízení musejí být
opatřena štítkem s homologačními údaji
a kontrolní značkou. Štítek musí být k
sedačce pevně připevněn a nesmí se v
žádném případě odstranit.
Z hlediska zádržných systémů jsou děti
měřící více než 1,50 m považovány za
dospělé a jako takové se poutají
normálními bezpečností pásy.V rámci řada doplňků Lineaccessori Fiat
jsou k dostání dětské sedačky pro
všechny hmotnostní skupiny.
Doporučujeme, abyste je pro své děti
zakoupili, protože byly speciálně
vyprojektovány a otestovány pro vozidla
Fiat.
113)
SKUPINA0a0+
Děti do 13 kg je nutno dopravovat proti
směru jízdy v kolébkové sedačce, kde
mají vypodloženou hlavu tak, aby při
prudké deceleraci nebyla namáhána
krční páteř.
Kolébková sedačka je zadržena
bezpečnostními pásy vozidla, jak je
znázorněno na obr. 157. V kolébce
musí být dítě připoutané svými
bezpečnostními pásy.
114) 115)
157F1A0151
154
BEZPEČNOST

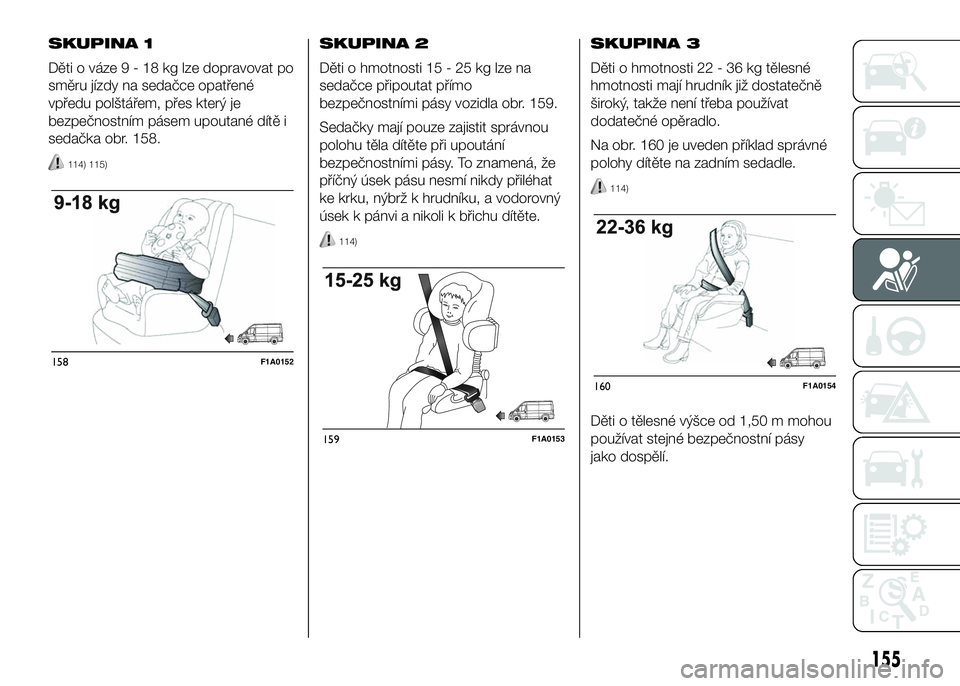

SKUPINA 1
Dětiováze9-18kglzedopravovat po
směru jízdy na sedačce opatřené
vpředu polštářem, přes který je
bezpečnostním pásem upoutané dítě i
sedačka obr. 158.
114) 115)
SKUPINA 2
Děti o hmotnosti 15 - 25 kg lze na
sedačce připoutat přímo
bezpečnostními pásy vozidla obr. 159.
Sedačky mají pouze zajistit správnou
polohu těla dítěte při upoutání
bezpečnostními pásy. To znamená, že
příčný úsek pásu nesmí nikdy přiléhat
ke krku, nýbrž k hrudníku, a vodorovný
úsek k pánvi a nikoli k břichu dítěte.
114)
SKUPINA 3
Děti o hmotnosti 22 - 36 kg tělesné
hmotnosti mají hrudník již dostatečně
široký, takže není třeba používat
dodatečné opěradlo.
Na obr. 160 je uveden příklad správné
polohy dítěte na zadním sedadle.
114)
Děti o tělesné výšce od 1,50 m mohou
používat stejné bezpečnostní pásy
jako dospělí.
158F1A0152
159F1A0153
160F1A0154
155

SEDADLA SPOLECESTUJÍCÍHO VHODNÁ PRO INSTALACI DĚTSKÝCH SEDAČEK
Vozidlo vyhovuje nové evropské směrnici 2000/3/ES, kterou je upravena možnost instalovat dětské sedačky na jednotlivá
sedadla ve vozidle podle následující tabulky (ta platí pro verze Furgone, Combinato a Panorama):
SkupinaSkupiny
hmotnostíCABINA 1. A 2. ŘADA ZADNÍCH SEDADEL
Samostatné
sedadlo nebo
dvousedadlo (1
nebo 2 cestující)Zadní cestující na
levé straněZadní cestující na
pravé straněProstřední cestující
Skupina 0, 0+ do 13 kgUUUU
Skupina 1 9-18 kgUUUU
Skupina 2 15-25 kgUUUU
Skupina 3 22-36 kgUUUU
U Vhodné pro zádržné systémy kategorie "Univerzální" podle předpisu EHK-R44 pro výše uvedené skupiny.
156
BEZPEČNOST
