FIAT DUCATO BASE CAMPER 2017 Betriebsanleitung (in German)

VERSION KASTENWAGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
201F1A0328
239

KASTENWAGEN
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 – 2524
2254 – 2524
(*)2524 – 2764(**)2524 – 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Version MAXI 2269 - 2539
(**) Version MAXI 2539 - 2774
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
240
TECHNISCHE DATEN

VERSION PRITSCHENWAGEN
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
202F1A0329
241

KASTEN KABINENFAHRGESTELL CHASSIS
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 –
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 –
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 –
19801790 –
19801790 –
19801790 –
19801790 –
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
242
TECHNISCHE DATEN

WINDLAUF CHASSIS KABINENFAHRGESTELL SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 –
38004035 4035 4300 30003450 –
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 –
55855820 6125 6390 48285278 –
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 –
19801790 –
19801790 –
19801790 –
19801790 –
19801790 –
19801790 –
19801790 –
19801790 –
19801790 –
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
243

WINDLAUF SPEZIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 – 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 – 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 – 1980 1790 – 1980 1790 – 1980 1790 – 1980 1790 – 1980
L2050 2050 2050 2050 2050
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
244
TECHNISCHE DATEN

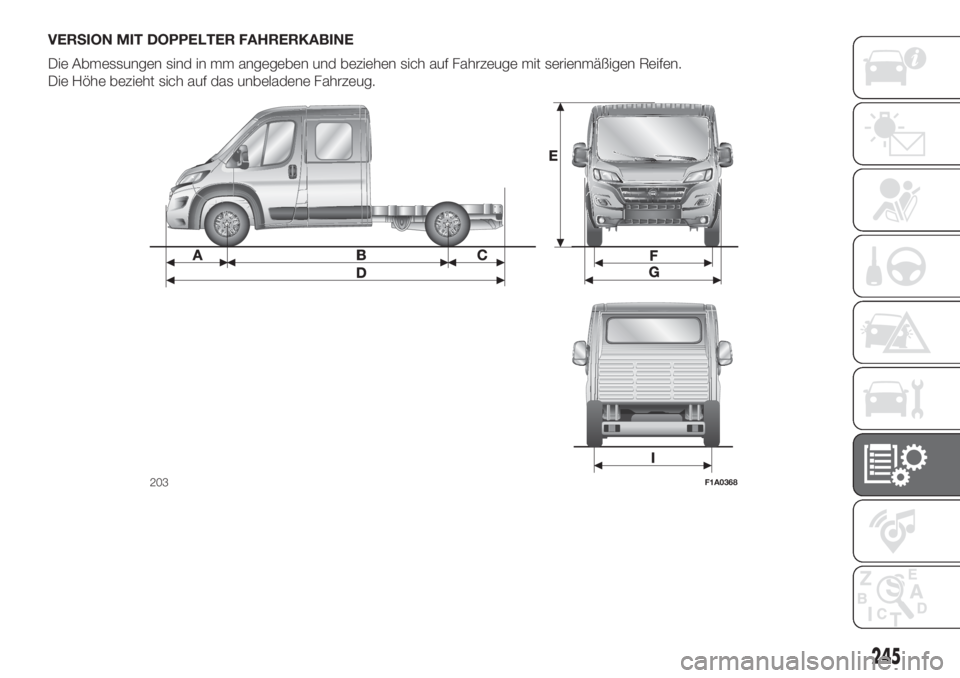

VERSION MIT DOPPELTER FAHRERKABINE
Die Abmessungen sind in mm angegeben und beziehen sich auf Fahrzeuge mit serienmäßigen Reifen.
Die Höhe bezieht sich auf das unbeladene Fahrzeug.
203F1A0368
245

DOPPELKABINE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Die Abmessungen variieren innerhalb der o. a. Grenzen abhängig von den verschiedenen Versionen.
246
TECHNISCHE DATEN

FAHRLEISTUNGEN
Höchstzulässige Geschwindigkeiten nach der Einfahrzeit des Fahrzeugs in km/h.
Versionen2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
LIEFERWAGEN
(ausgenommen
Fahrzeuge mit
Tempo Libero)NIEDRIGES Dach
(H1)148 155 161171 (nur Reifen
15")
161 (für Reifen
15" / 16")161
MITTELHOHES
Dach (H2)143 150 157166 (nur Reifen
15")
161 (für Reifen
15" / 16")160
HOHES Dach
(H3)148 145 162 152 155
KASTENWAGEN
/
KABINENWAGEN
/ WINDLAUF /
PRITSCHENWAGEN
(ausgenommen
Fahrzeuge mit
Tempo Libero)NIEDRIGES Dach
(H1)148 155 157171 (nur Reifen
15")
161 (für Reifen
15" / 16")161
247

Versionen2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
KABINENWAGEN
/ WINDLAUF
(Fahrzeuge mit
Tempo Libero)NIEDRIGES Dach
(H1)148 152 152 152 152
LIEFERWAGEN
(Fahrzeuge mit
Tempo Libero)NIEDRIGES Dach
(H1)148 152 152 152 152
MITTELHOHES
Dach (H2)143 150 152 152 152
HOHES Dach
(H3)148 145 152 152 152
Versionen2.3 130 Multijet 2 mit AdBlue
Light / Maxi
PANORAMA/KOMBINIEDRIGES Dach (H1) 155
MITTELHOHES Dach (H2) 150
248
