FIAT DUCATO BASE CAMPER 2017 Betriebsanleitung (in German)

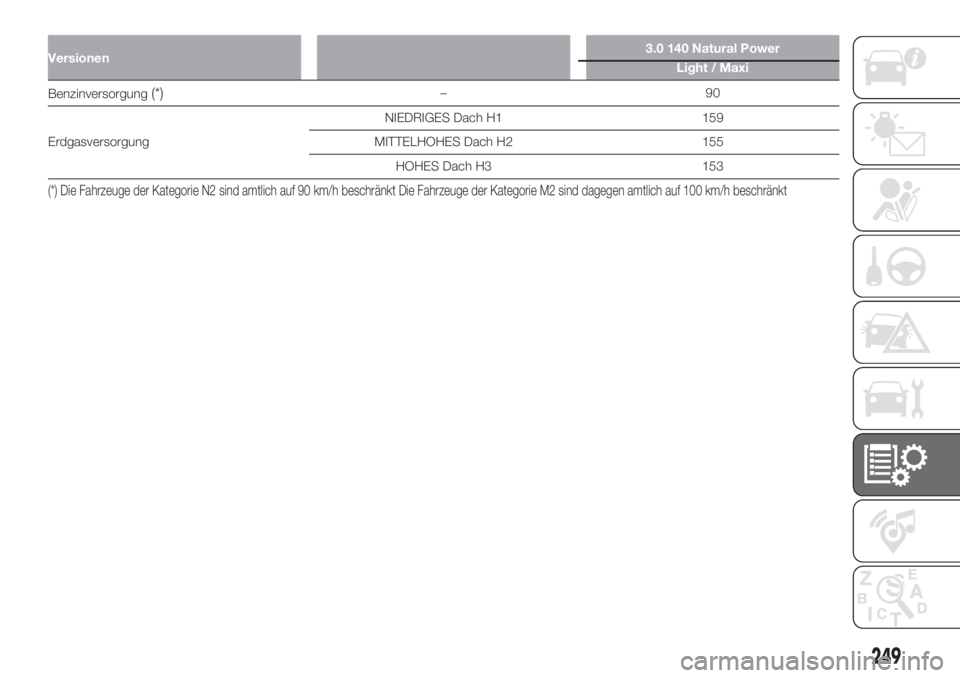

Versionen3.0 140 Natural Power
Light / Maxi
Benzinversorgung(*)–90
ErdgasversorgungNIEDRIGES Dach H1 159
MITTELHOHES Dach H2 155
HOHES Dach H3 153
(*) Die Fahrzeuge der Kategorie N2 sind amtlich auf 90 km/h beschränkt Die Fahrzeuge der Kategorie M2 sind dagegen amtlich auf 100 km/h beschränkt
249

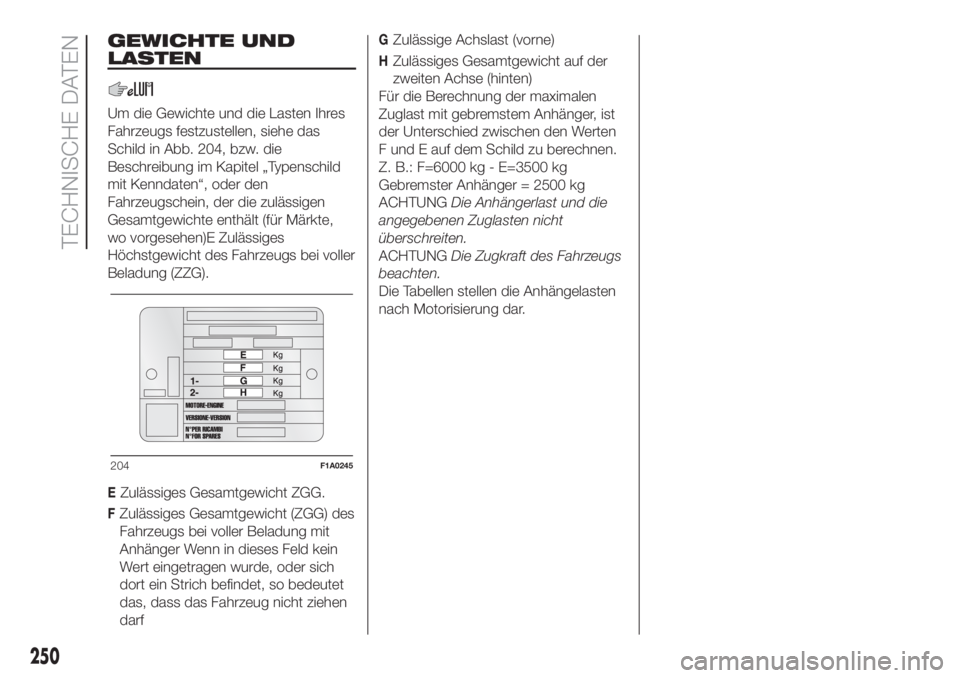

GEWICHTE UND
LASTEN
Um die Gewichte und die Lasten Ihres
Fahrzeugs festzustellen, siehe das
Schild in Abb. 204, bzw. die
Beschreibung im Kapitel „Typenschild
mit Kenndaten“, oder den
Fahrzeugschein, der die zulässigen
Gesamtgewichte enthält (für Märkte,
wo vorgesehen)E Zulässiges
Höchstgewicht des Fahrzeugs bei voller
Beladung (ZZG).
EZulässiges Gesamtgewicht ZGG.
FZulässiges Gesamtgewicht (ZGG) des
Fahrzeugs bei voller Beladung mit
Anhänger Wenn in dieses Feld kein
Wert eingetragen wurde, oder sich
dort ein Strich befindet, so bedeutet
das, dass das Fahrzeug nicht ziehen
darf
GZulässige Achslast (vorne)
HZulässiges Gesamtgewicht auf der
zweiten Achse (hinten)
Für die Berechnung der maximalen
Zuglast mit gebremstem Anhänger, ist
der Unterschied zwischen den Werten
F und E auf dem Schild zu berechnen.
Z. B.: F=6000 kg - E=3500 kg
Gebremster Anhänger = 2500 kg
ACHTUNGDie Anhängerlast und die
angegebenen Zuglasten nicht
überschreiten.
ACHTUNGDie Zugkraft des Fahrzeugs
beachten.
Die Tabellen stellen die Anhängelasten
nach Motorisierung dar.
204F1A0245
250
TECHNISCHE DATEN

ANHÄNGELAST (kg)
Legende:
A= ERLAUBTE ANHÄNGELAST
B= UNGEBREMSTER ANHÄNGER
C= LAST AUF DER ANHÄNGERKUPPLUNG
AUSSTATTUNG (ZGG) MOTOR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 mit AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (mit Ausnahme
von Panorama)2500 750 100
MAXI (HEAVY)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 mit AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Für Special T.L. 2500 kg (Anhängelast = 100 kg)
251

ANMERKUNG Aus der Tabelle ausgeschlossen sind folgende Fahrzeuge:
Legende:
A= ERLAUBTE ANHÄNGELAST
C= LAST AUF DER ANHÄNGERKUPPLUNG
MOTOR KARROSSERIEAUSSTATTUNG ZGG A C
LÖSCHENMINIBUS / BASIS
MINIBUSLÖSCHEN 4005 / 4250 / 4300 - -
ANMERKUNG Für Fahrzeuge mit Anhängerkupplung: Die statische senkrechte Last auf die Anhängerkupplung muss innerhalb
des max. zulässigen Gewichts für das Fahrzeug liegen.
MAX (Max. zulässiges Gewicht + ANHÄNGELAST) = 6500 kg
252
TECHNISCHE DATEN

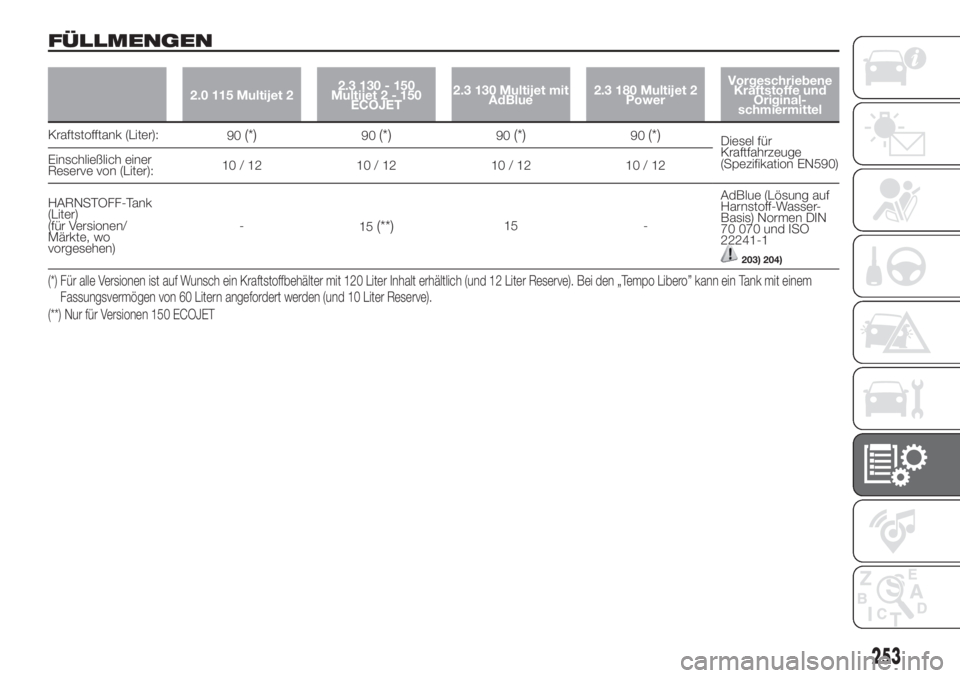

FÜLLMENGEN
2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet mit
AdBlue2.3 180 Multijet 2
PowerVorgeschriebene
Kraftstoffe und
Original-
schmiermittel
Kraftstofftank (Liter):
90(*)90(*)90(*)90(*)Diesel für
Kraftfahrzeuge
(Spezifikation EN590) Einschließlich einer
Reserve von (Liter):10/12 10/12 10/12 10/12
HARNSTOFF-Tank
(Liter)
(für Versionen/
Märkte, wo
vorgesehen)-
15
(**)15 -AdBlue (Lösung auf
Harnstoff-Wasser-
Basis) Normen DIN
70 070 und ISO
22241-1
203) 204)
(*) Für alle Versionen ist auf Wunsch ein Kraftstoffbehälter mit 120 Liter Inhalt erhältlich (und 12 Liter Reserve). Bei den „Tempo Libero” kann ein Tank mit einem
Fassungsvermögen von 60 Litern angefordert werden (und 10 Liter Reserve).
(**) Nur für Versionen 150 ECOJET
253

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet mit
AdBlue2.3 180 Multijet 2
PowerVorgeschriebene
Kraftstoffe und
Original-
schmiermittel

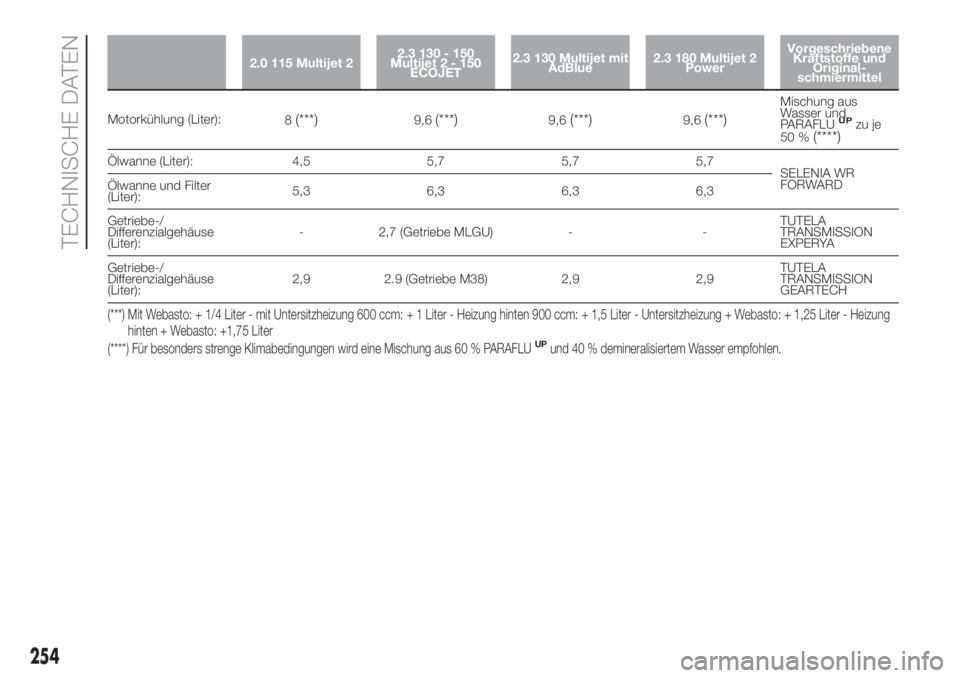

Motorkühlung (Liter):
8(***)9,6(***)9,6(***)9,6(***)
Mischung aus
Wasser und
PARAFLU
UPzu je
50 %(****)
Ölwanne (Liter): 4,5 5,7 5,7 5,7
SELENIA WR
FORWARD
Ölwanne und Filter
(Liter):5,3 6,3 6,3 6,3
Getriebe-/
Differenzialgehäuse
(Liter):- 2,7 (Getriebe MLGU) - -TUTELA
TRANSMISSION
EXPERYA
Getriebe-/
Differenzialgehäuse
(Liter):2,9 2.9 (Getriebe M38) 2,9 2,9TUTELA
TRANSMISSION
GEARTECH
(***) Mit Webasto: + 1/4 Liter - mit Untersitzheizung 600 ccm: + 1 Liter - Heizung hinten 900 ccm: + 1,5 Liter - Untersitzheizung + Webasto: + 1,25 Liter - Heizung
hinten + Webasto: +1,75 Liter
(****) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
254
TECHNISCHE DATEN

2.0 115 Multijet 22.3 130 - 150
Multijet2-150
ECOJET2.3 130 Multijet mit
AdBlue2.3 180 Multijet 2
PowerVorgeschriebene
Kraftstoffe und
Original-
schmiermittel

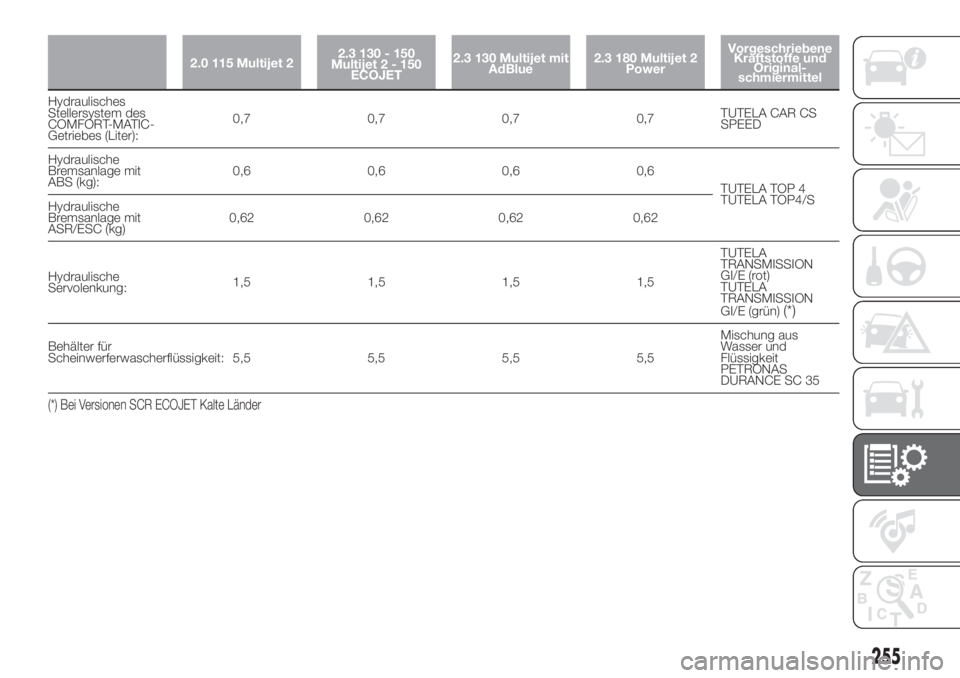

Hydraulisches
Stellersystem des
COMFORT-MATIC-
Getriebes (Liter):0,7 0,7 0,7 0,7TUTELA CAR CS
SPEED
Hydraulische
Bremsanlage mit
ABS (kg):0,6 0,6 0,6 0,6
TUTELA TOP 4
TUTELA TOP4/S
Hydraulische
Bremsanlage mit
ASR/ESC (kg)0,62 0,62 0,62 0,62
Hydraulische
Servolenkung:1,5 1,5 1,5 1,5TUTELA
TRANSMISSION
GI/E (rot)
TUTELA
TRANSMISSION
GI/E (grün)
(*)
Behälter für
Scheinwerferwascherflüssigkeit: 5,5 5,5 5,5 5,5Mischung aus
Wasser und
Flüssigkeit
PETRONAS
DURANCE SC 35
(*) Bei Versionen SCR ECOJET Kalte Länder
255

3.0 140 Natural PowerVorgeschriebene Kraftstoffe und
Originalschmiermittel
Kraftstofftank (Liter):Benzin: 14,5
Erdgas (kg) 36(§) (°°)Benzin mit einer Oktanzahl (R.O.N.) von
mindestens 95 (Spezifikation EN228).
Erdgas und Biomethan für Kraftfahrzeuge
(Spezifikation EN16723)
Einschließlich einer Reserve von (Liter): Benzin: 8
Motorkühlung (Liter):
10
(***)Mischung aus Wasser und PARAFLUUPzu je
50 %(****)
Getriebe-/Differenzialgehäuse (Liter): 2,9 TUTELA TRANSMISSION GEARTECH
Hydraulisches Stellersystem des COMFORT-
MATIC-Getriebes (Liter):0,7 TUTELA CAR CS SPEED
Hydraulisches Betätigungssystem der
Kupplung (Liter):0.050 TUTELA TOP4
Hydraulische Bremsanlage mit ASR/ESC (kg) 0,62TUTELA TOP 4
TUTELA TOP4/S
Hydraulische Servolenkung: 1,5 TUTELA TRANSMISSION GI/E (rot)
(§) Reichweite für Erdgasbetrieb 400 km
(°°) Die Erdgasmenge hängt von der Außentemperatur, dem Fülldruck, der Qualität des Gases und von der Art der Tankanlage ab. Das Gesamtvolumen der
Flaschen beträgt etwa 220 Liter (218.5 Sollwert) bei allen Ausführungen.
(***) Mit Webasto: + 1/4 Liter - mit Untersitzheizung 600 ccm: + 1 Liter - Heizung hinten 900 ccm: + 1,5 Liter - Untersitzheizung + Webasto: + 1,25 Liter - Heizung
hinten + Webasto: +1,75 Liter
(****) Für besonders strenge Klimabedingungen wird eine Mischung aus 60 % PARAFLU
UPund 40 % demineralisiertem Wasser empfohlen.
ZUR BEACHTUNG Bei der Verwendung eines Treibstoffs wie Erdgas, schwankt die Reichweite sehr, weil sie nicht nur von der
Fahrweise und dem Wartungszustand, sondern auch von der Gastemperatur in der Flasche abhängt. Das Erdgas erwärmt sich
beim Tanken und kühlt sich während der Fahrt ab: Die Druckschwankungen reduzieren die nutzbare Menge.
256
TECHNISCHE DATEN

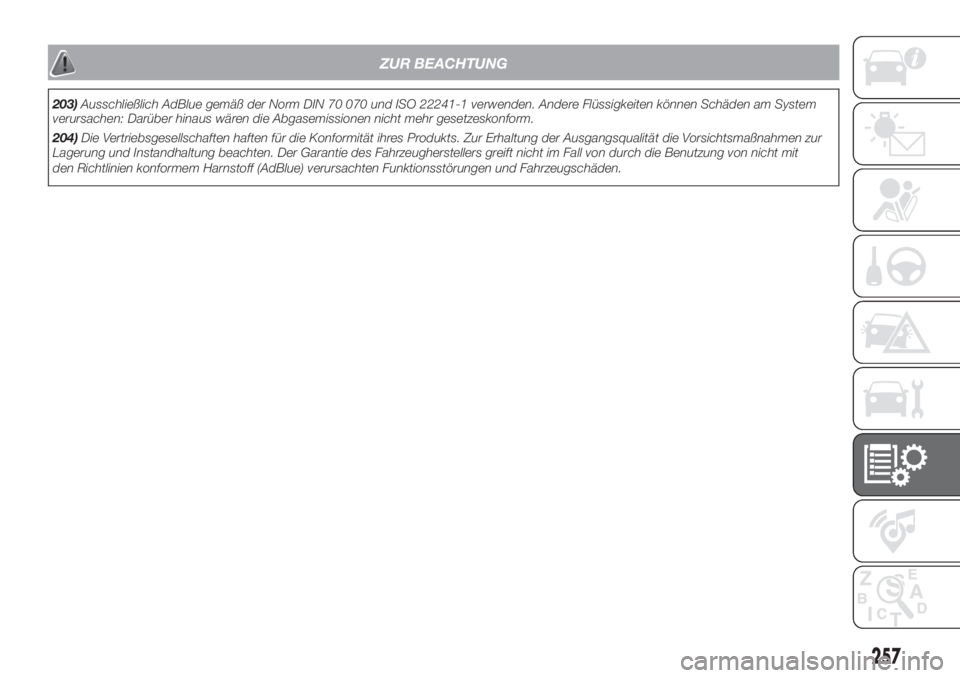

ZUR BEACHTUNG
203)Ausschließlich AdBlue gemäß der Norm DIN 70 070 und ISO 22241-1 verwenden. Andere Flüssigkeiten können Schäden am System
verursachen: Darüber hinaus wären die Abgasemissionen nicht mehr gesetzeskonform.
204)Die Vertriebsgesellschaften haften für die Konformität ihres Produkts. Zur Erhaltung der Ausgangsqualität die Vorsichtsmaßnahmen zur
Lagerung und Instandhaltung beachten. Der Garantie des Fahrzeugherstellers greift nicht im Fall von durch die Benutzung von nicht mit
den Richtlinien konformem Harnstoff (AdBlue) verursachten Funktionsstörungen und Fahrzeugschäden.
257

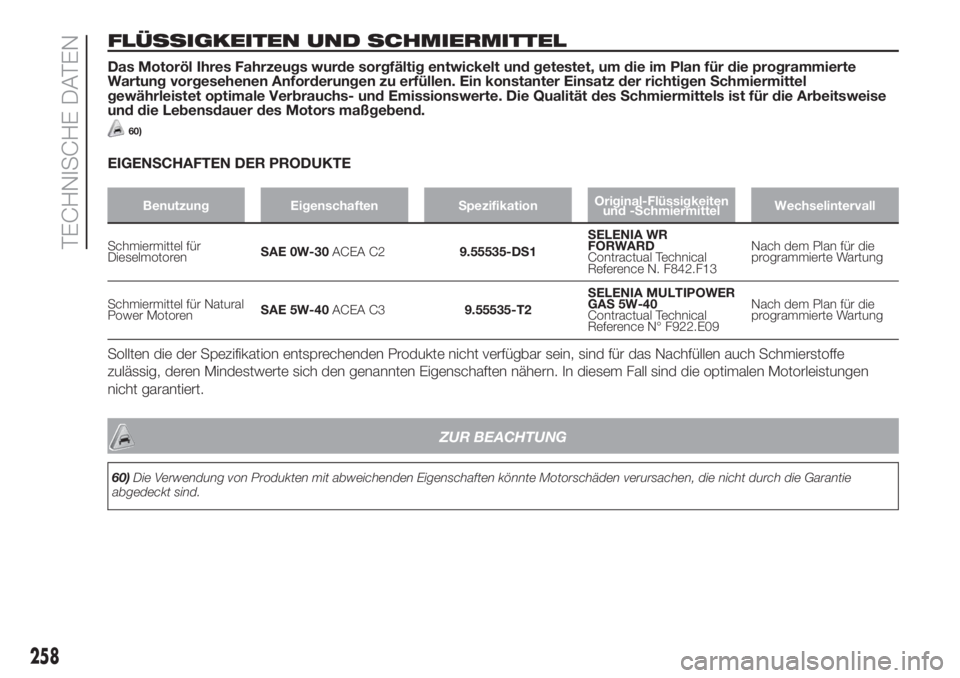

FLÜSSIGKEITEN UND SCHMIERMITTEL
Das Motoröl Ihres Fahrzeugs wurde sorgfältig entwickelt und getestet, um die im Plan für die programmierte
Wartung vorgesehenen Anforderungen zu erfüllen. Ein konstanter Einsatz der richtigen Schmiermittel
gewährleistet optimale Verbrauchs- und Emissionswerte. Die Qualität des Schmiermittels ist für die Arbeitsweise
und die Lebensdauer des Motors maßgebend.
60)
EIGENSCHAFTEN DER PRODUKTE
Benutzung Eigenschaften SpezifikationOriginal-Flüssigkeiten
und -SchmiermittelWechselintervall
Schmiermittel für
DieselmotorenSAE 0W-30ACEA C29.55535-DS1SELENIA WR
FORWARD
Contractual Technical
Reference N. F842.F13Nach dem Plan für die
programmierte Wartung
Schmiermittel für Natural
Power MotorenSAE 5W-40ACEA C39.55535-T2SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Nach dem Plan für die
programmierte Wartung
Sollten die der Spezifikation entsprechenden Produkte nicht verfügbar sein, sind für das Nachfüllen auch Schmierstoffe
zulässig, deren Mindestwerte sich den genannten Eigenschaften nähern. In diesem Fall sind die optimalen Motorleistungen
nicht garantiert.
ZUR BEACHTUNG
60)Die Verwendung von Produkten mit abweichenden Eigenschaften könnte Motorschäden verursachen, die nicht durch die Garantie
abgedeckt sind.
258
