FIAT DUCATO BASE CAMPER 2017 Betriebsanleitung (in German)
Manufacturer: FIAT, Model Year: 2017, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2017Pages: 316, PDF-Größe: 14.66 MB
Page 41 of 316

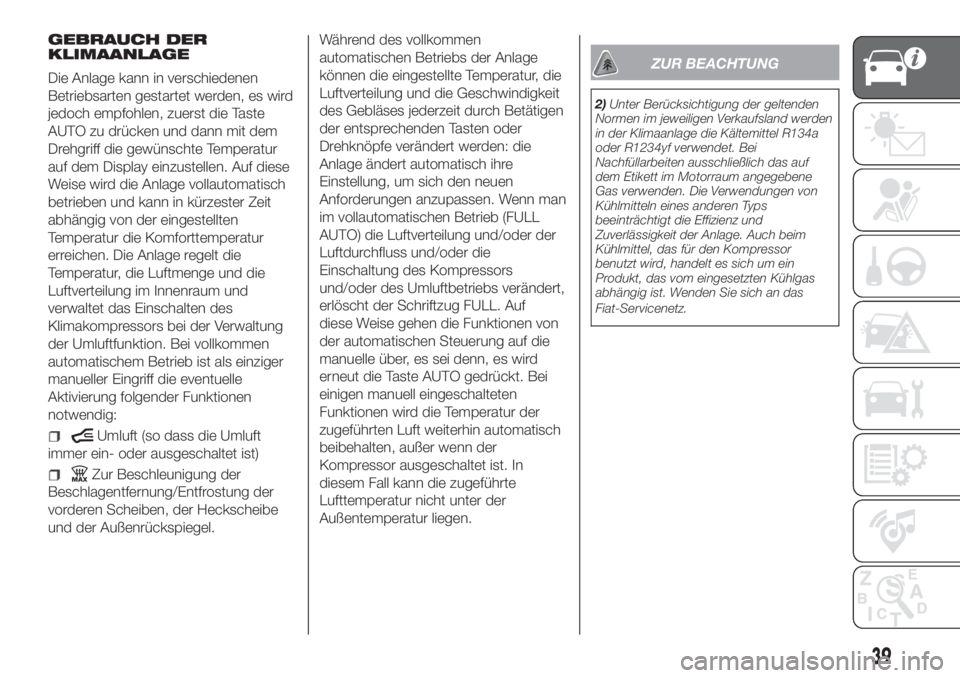

GEBRAUCH DER
KLIMAANLAGE
Die Anlage kann in verschiedenen
Betriebsarten gestartet werden, es wird
jedoch empfohlen, zuerst die Taste
AUTO zu drücken und dann mit dem
Drehgriff die gewünschte Temperatur
auf dem Display einzustellen. Auf diese
Weise wird die Anlage vollautomatisch
betrieben und kann in kürzester Zeit
abhängig von der eingestellten
Temperatur die Komforttemperatur
erreichen. Die Anlage regelt die
Temperatur, die Luftmenge und die
Luftverteilung im Innenraum und
verwaltet das Einschalten des
Klimakompressors bei der Verwaltung
der Umluftfunktion. Bei vollkommen
automatischem Betrieb ist als einziger
manueller Eingriff die eventuelle
Aktivierung folgender Funktionen
notwendig:
Umluft (so dass die Umluft
immer ein- oder ausgeschaltet ist)
Zur Beschleunigung der
Beschlagentfernung/Entfrostung der
vorderen Scheiben, der Heckscheibe
und der Außenrückspiegel.Während des vollkommen
automatischen Betriebs der Anlage
können die eingestellte Temperatur, die
Luftverteilung und die Geschwindigkeit
des Gebläses jederzeit durch Betätigen
der entsprechenden Tasten oder
Drehknöpfe verändert werden: die
Anlage ändert automatisch ihre
Einstellung, um sich den neuen
Anforderungen anzupassen. Wenn man
im vollautomatischen Betrieb (FULL
AUTO) die Luftverteilung und/oder der
Luftdurchfluss und/oder die
Einschaltung des Kompressors
und/oder des Umluftbetriebs verändert,
erlöscht der Schriftzug FULL. Auf
diese Weise gehen die Funktionen von
der automatischen Steuerung auf die
manuelle über, es sei denn, es wird
erneut die Taste AUTO gedrückt. Bei
einigen manuell eingeschalteten
Funktionen wird die Temperatur der
zugeführten Luft weiterhin automatisch
beibehalten, außer wenn der
Kompressor ausgeschaltet ist. In
diesem Fall kann die zugeführte
Lufttemperatur nicht unter der
Außentemperatur liegen.
ZUR BEACHTUNG
2)Unter Berücksichtigung der geltenden
Normen im jeweiligen Verkaufsland werden
in der Klimaanlage die Kältemittel R134a
oder R1234yf verwendet. Bei
Nachfüllarbeiten ausschließlich das auf
dem Etikett im Motorraum angegebene
Gas verwenden. Die Verwendungen von
Kühlmitteln eines anderen Typs
beeinträchtigt die Effizienz und
Zuverlässigkeit der Anlage. Auch beim
Kühlmittel, das für den Kompressor
benutzt wird, handelt es sich um ein
Produkt, das vom eingesetzten Kühlgas
abhängig ist. Wenden Sie sich an das
Fiat-Servicenetz.
39
Page 42 of 316

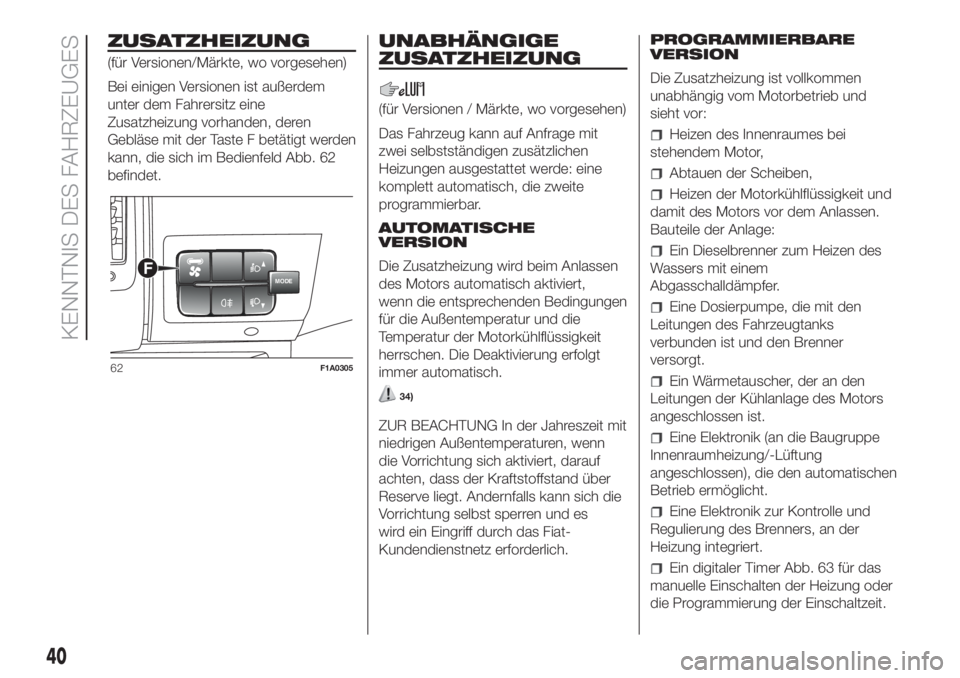

ZUSATZHEIZUNG
(für Versionen/Märkte, wo vorgesehen)
Bei einigen Versionen ist außerdem
unter dem Fahrersitz eine
Zusatzheizung vorhanden, deren
Gebläse mit der Taste F betätigt werden
kann, die sich im Bedienfeld Abb. 62
befindet.
UNABHÄNGIGE
ZUSATZHEIZUNG
(für Versionen / Märkte, wo vorgesehen)
Das Fahrzeug kann auf Anfrage mit
zwei selbstständigen zusätzlichen
Heizungen ausgestattet werde: eine
komplett automatisch, die zweite
programmierbar.
AUTOMATISCHE
VERSION
Die Zusatzheizung wird beim Anlassen
des Motors automatisch aktiviert,
wenn die entsprechenden Bedingungen
für die Außentemperatur und die
Temperatur der Motorkühlflüssigkeit
herrschen. Die Deaktivierung erfolgt
immer automatisch.
34)
ZUR BEACHTUNG In der Jahreszeit mit
niedrigen Außentemperaturen, wenn
die Vorrichtung sich aktiviert, darauf
achten, dass der Kraftstoffstand über
Reserve liegt. Andernfalls kann sich die
Vorrichtung selbst sperren und es
wird ein Eingriff durch das Fiat-
Kundendienstnetz erforderlich.PROGRAMMIERBARE
VERSION
Die Zusatzheizung ist vollkommen
unabhängig vom Motorbetrieb und
sieht vor:
Heizen des Innenraumes bei
stehendem Motor,
Abtauen der Scheiben,
Heizen der Motorkühlflüssigkeit und
damit des Motors vor dem Anlassen.
Bauteile der Anlage:
Ein Dieselbrenner zum Heizen des
Wassers mit einem
Abgasschalldämpfer.
Eine Dosierpumpe, die mit den
Leitungen des Fahrzeugtanks
verbunden ist und den Brenner
versorgt.
Ein Wärmetauscher, der an den
Leitungen der Kühlanlage des Motors
angeschlossen ist.
Eine Elektronik (an die Baugruppe
Innenraumheizung/-Lüftung
angeschlossen), die den automatischen
Betrieb ermöglicht.
Eine Elektronik zur Kontrolle und
Regulierung des Brenners, an der
Heizung integriert.
Ein digitaler Timer Abb. 63 für das
manuelle Einschalten der Heizung oder
die Programmierung der Einschaltzeit.
MODEF
62F1A0305
40
KENNTNIS DES FAHRZEUGES
Page 43 of 316

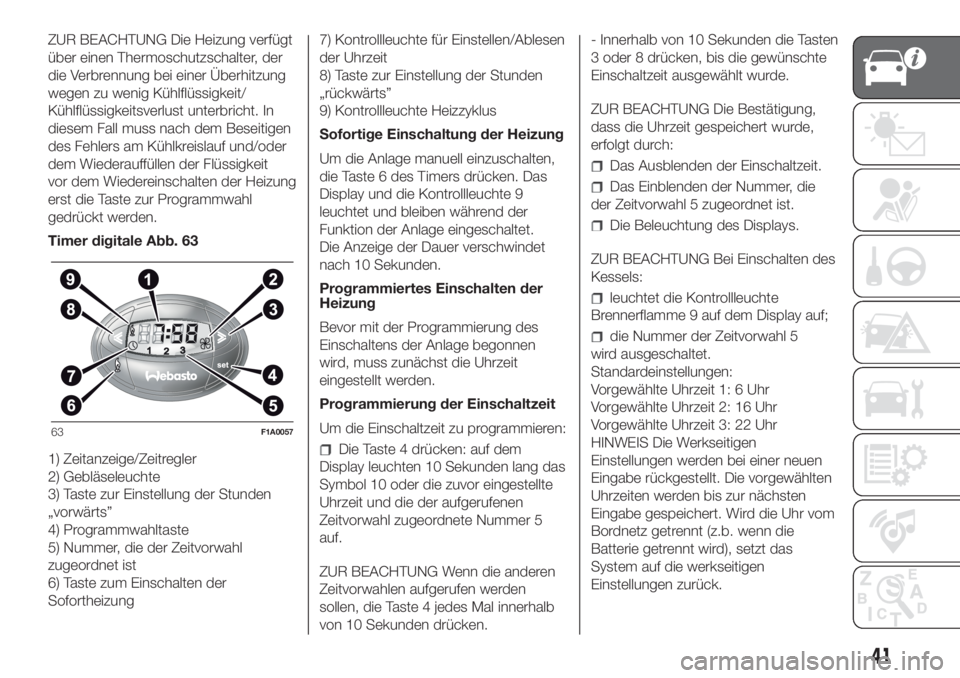

ZUR BEACHTUNG Die Heizung verfügt
über einen Thermoschutzschalter, der
die Verbrennung bei einer Überhitzung
wegen zu wenig Kühlflüssigkeit/
Kühlflüssigkeitsverlust unterbricht. In
diesem Fall muss nach dem Beseitigen
des Fehlers am Kühlkreislauf und/oder
dem Wiederauffüllen der Flüssigkeit
vor dem Wiedereinschalten der Heizung
erst die Taste zur Programmwahl
gedrückt werden.
Timer digitale Abb. 63
1) Zeitanzeige/Zeitregler
2) Gebläseleuchte
3) Taste zur Einstellung der Stunden
„vorwärts”
4) Programmwahltaste
5) Nummer, die der Zeitvorwahl
zugeordnet ist
6) Taste zum Einschalten der
Sofortheizung7) Kontrollleuchte für Einstellen/Ablesen
der Uhrzeit
8) Taste zur Einstellung der Stunden
„rückwärts”
9) Kontrollleuchte Heizzyklus
Sofortige Einschaltung der Heizung
Um die Anlage manuell einzuschalten,
die Taste 6 des Timers drücken. Das
Display und die Kontrollleuchte 9
leuchtet und bleiben während der
Funktion der Anlage eingeschaltet.
Die Anzeige der Dauer verschwindet
nach 10 Sekunden.
Programmiertes Einschalten der
Heizung
Bevor mit der Programmierung des
Einschaltens der Anlage begonnen
wird, muss zunächst die Uhrzeit
eingestellt werden.
Programmierung der Einschaltzeit
Um die Einschaltzeit zu programmieren:
Die Taste 4 drücken: auf dem
Display leuchten 10 Sekunden lang das
Symbol 10 oder die zuvor eingestellte
Uhrzeit und die der aufgerufenen
Zeitvorwahl zugeordnete Nummer 5
auf.
ZUR BEACHTUNG Wenn die anderen
Zeitvorwahlen aufgerufen werden
sollen, die Taste 4 jedes Mal innerhalb
von 10 Sekunden drücken.- Innerhalb von 10 Sekunden die Tasten
3 oder 8 drücken, bis die gewünschte
Einschaltzeit ausgewählt wurde.
ZUR BEACHTUNG Die Bestätigung,
dass die Uhrzeit gespeichert wurde,
erfolgt durch:
Das Ausblenden der Einschaltzeit.
Das Einblenden der Nummer, die
der Zeitvorwahl 5 zugeordnet ist.
Die Beleuchtung des Displays.
ZUR BEACHTUNG Bei Einschalten des
Kessels:
leuchtet die Kontrollleuchte
Brennerflamme 9 auf dem Display auf;
die Nummer der Zeitvorwahl 5
wird ausgeschaltet.
Standardeinstellungen:
Vorgewählte Uhrzeit 1: 6 Uhr
Vorgewählte Uhrzeit 2: 16 Uhr
Vorgewählte Uhrzeit 3: 22 Uhr
HINWEIS Die Werkseitigen
Einstellungen werden bei einer neuen
Eingabe rückgestellt. Die vorgewählten
Uhrzeiten werden bis zur nächsten
Eingabe gespeichert. Wird die Uhr vom
Bordnetz getrennt (z.b. wenn die
Batterie getrennt wird), setzt das
System auf die werkseitigen
Einstellungen zurück.
63F1A0057
41
Page 44 of 316

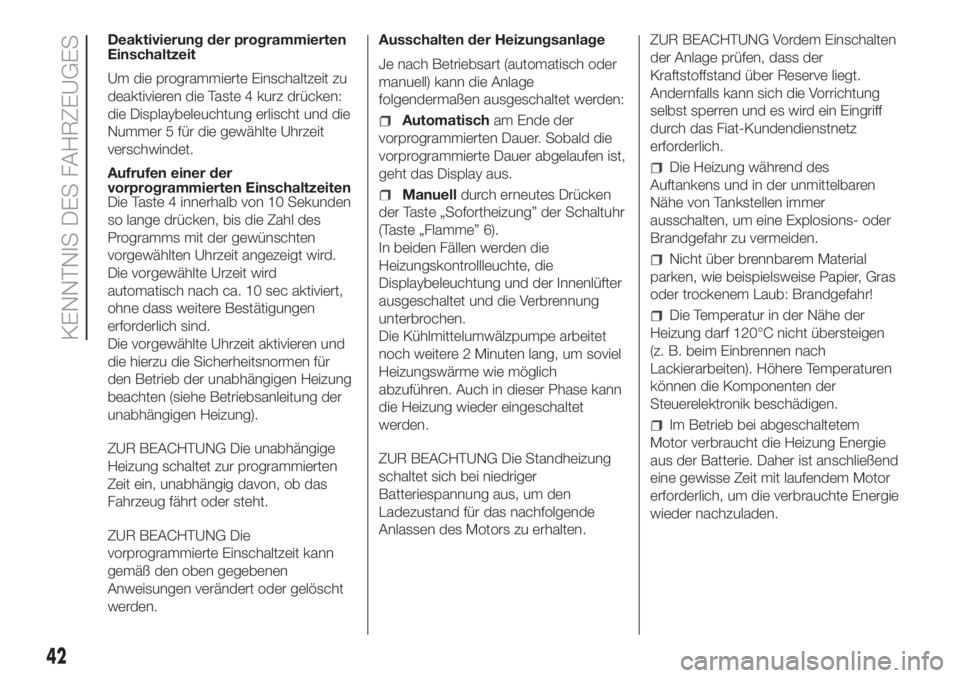

Deaktivierung der programmierten
Einschaltzeit
Um die programmierte Einschaltzeit zu
deaktivieren die Taste 4 kurz drücken:
die Displaybeleuchtung erlischt und die
Nummer 5 für die gewählte Uhrzeit
verschwindet.
Aufrufen einer der
vorprogrammierten Einschaltzeiten
Die Taste 4 innerhalb von 10 Sekunden
so lange drücken, bis die Zahl des
Programms mit der gewünschten
vorgewählten Uhrzeit angezeigt wird.
Die vorgewählte Urzeit wird
automatisch nach ca. 10 sec aktiviert,
ohne dass weitere Bestätigungen
erforderlich sind.
Die vorgewählte Uhrzeit aktivieren und
die hierzu die Sicherheitsnormen für
den Betrieb der unabhängigen Heizung
beachten (siehe Betriebsanleitung der
unabhängigen Heizung).
ZUR BEACHTUNG Die unabhängige
Heizung schaltet zur programmierten
Zeit ein, unabhängig davon, ob das
Fahrzeug fährt oder steht.
ZUR BEACHTUNG Die
vorprogrammierte Einschaltzeit kann
gemäß den oben gegebenen
Anweisungen verändert oder gelöscht
werden.Ausschalten der Heizungsanlage
Je nach Betriebsart (automatisch oder
manuell) kann die Anlage
folgendermaßen ausgeschaltet werden:
Automatischam Ende der
vorprogrammierten Dauer. Sobald die
vorprogrammierte Dauer abgelaufen ist,
geht das Display aus.
Manuelldurch erneutes Drücken
der Taste „Sofortheizung” der Schaltuhr
(Taste „Flamme” 6).
In beiden Fällen werden die
Heizungskontrollleuchte, die
Displaybeleuchtung und der Innenlüfter
ausgeschaltet und die Verbrennung
unterbrochen.
Die Kühlmittelumwälzpumpe arbeitet
noch weitere 2 Minuten lang, um soviel
Heizungswärme wie möglich
abzuführen. Auch in dieser Phase kann
die Heizung wieder eingeschaltet
werden.
ZUR BEACHTUNG Die Standheizung
schaltet sich bei niedriger
Batteriespannung aus, um den
Ladezustand für das nachfolgende
Anlassen des Motors zu erhalten.ZUR BEACHTUNG Vordem Einschalten
der Anlage prüfen, dass der
Kraftstoffstand über Reserve liegt.
Andernfalls kann sich die Vorrichtung
selbst sperren und es wird ein Eingriff
durch das Fiat-Kundendienstnetz
erforderlich.
Die Heizung während des
Auftankens und in der unmittelbaren
Nähe von Tankstellen immer
ausschalten, um eine Explosions- oder
Brandgefahr zu vermeiden.
Nicht über brennbarem Material
parken, wie beispielsweise Papier, Gras
oder trockenem Laub: Brandgefahr!
Die Temperatur in der Nähe der
Heizung darf 120°C nicht übersteigen
(z. B. beim Einbrennen nach
Lackierarbeiten). Höhere Temperaturen
können die Komponenten der
Steuerelektronik beschädigen.
Im Betrieb bei abgeschaltetem
Motor verbraucht die Heizung Energie
aus der Batterie. Daher ist anschließend
eine gewisse Zeit mit laufendem Motor
erforderlich, um die verbrauchte Energie
wieder nachzuladen.
42
KENNTNIS DES FAHRZEUGES
Page 45 of 316

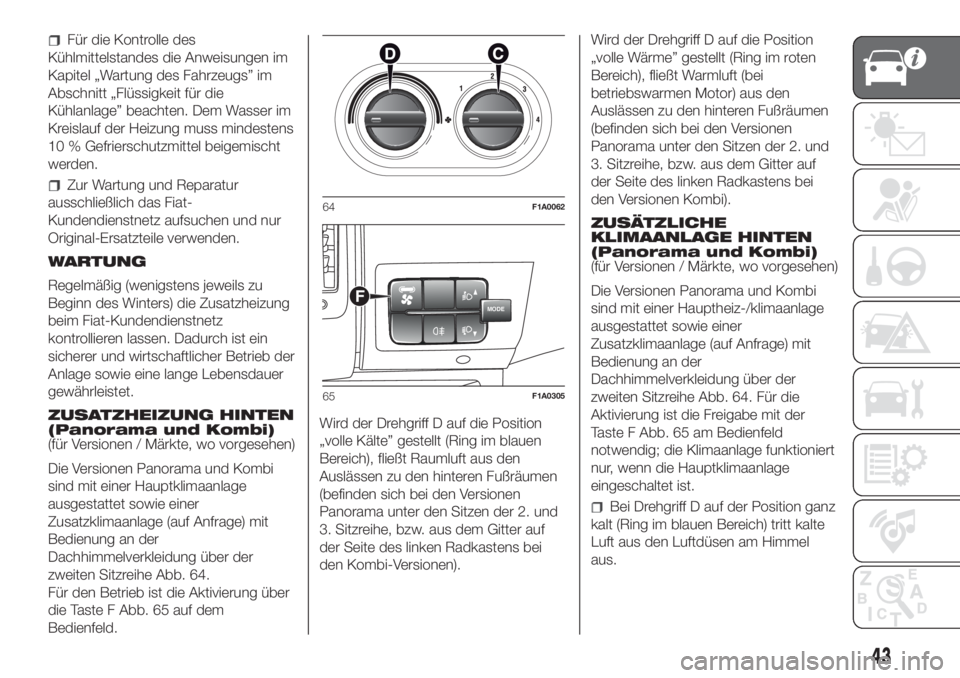

Für die Kontrolle des
Kühlmittelstandes die Anweisungen im
Kapitel „Wartung des Fahrzeugs” im
Abschnitt „Flüssigkeit für die
Kühlanlage” beachten. Dem Wasser im
Kreislauf der Heizung muss mindestens
10 % Gefrierschutzmittel beigemischt
werden.
Zur Wartung und Reparatur
ausschließlich das Fiat-
Kundendienstnetz aufsuchen und nur
Original-Ersatzteile verwenden.
WARTUNG
Regelmäßig (wenigstens jeweils zu
Beginn des Winters) die Zusatzheizung
beim Fiat-Kundendienstnetz
kontrollieren lassen. Dadurch ist ein
sicherer und wirtschaftlicher Betrieb der
Anlage sowie eine lange Lebensdauer
gewährleistet.
ZUSATZHEIZUNG HINTEN
(Panorama und Kombi)
(für Versionen / Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi
sind mit einer Hauptklimaanlage
ausgestattet sowie einer
Zusatzklimaanlage (auf Anfrage) mit
Bedienung an der
Dachhimmelverkleidung über der
zweiten Sitzreihe Abb. 64.
Für den Betrieb ist die Aktivierung über
die Taste F Abb. 65 auf dem
Bedienfeld.Wird der Drehgriff D auf die Position
„volle Kälte” gestellt (Ring im blauen
Bereich), fließt Raumluft aus den
Auslässen zu den hinteren Fußräumen
(befinden sich bei den Versionen
Panorama unter den Sitzen der 2. und
3. Sitzreihe, bzw. aus dem Gitter auf
der Seite des linken Radkastens bei
den Kombi-Versionen).Wird der Drehgriff D auf die Position
„volle Wärme” gestellt (Ring im roten
Bereich), fließt Warmluft (bei
betriebswarmen Motor) aus den
Auslässen zu den hinteren Fußräumen
(befinden sich bei den Versionen
Panorama unter den Sitzen der 2. und
3. Sitzreihe, bzw. aus dem Gitter auf
der Seite des linken Radkastens bei
den Versionen Kombi).
ZUSÄTZLICHE
KLIMAANLAGE HINTEN
(Panorama und Kombi)
(für Versionen / Märkte, wo vorgesehen)
Die Versionen Panorama und Kombi
sind mit einer Hauptheiz-/klimaanlage
ausgestattet sowie einer
Zusatzklimaanlage (auf Anfrage) mit
Bedienung an der
Dachhimmelverkleidung über der
zweiten Sitzreihe Abb. 64. Für die
Aktivierung ist die Freigabe mit der
Taste F Abb. 65 am Bedienfeld
notwendig; die Klimaanlage funktioniert
nur, wenn die Hauptklimaanlage
eingeschaltet ist.
Bei Drehgriff D auf der Position ganz
kalt (Ring im blauen Bereich) tritt kalte
Luft aus den Luftdüsen am Himmel
aus.
64F1A0062
MODEF
65F1A0305
43
Page 46 of 316
Wird der Drehgriff D auf die Position
„volle Wärme” gestellt (Ring im roten
Bereich), fließt Warmluft (bei
betriebswarmen Motor) aus den
Auslässen zu den hinteren Fußräumen
(befinden sich bei den Versionen
Panorama unter den Sitzen der 2. und
3. Sitzreihe, bzw. aus dem Gitter auf
der Seite des linken Radkastens bei
den Versionen Kombi).
Wird der Bedienschalter D auf die
Mittelposition gestellt, wird die Luft
zwischen den Düsen am Dachhimmel
und den Auslässen an den Füßen
hinten verteilt und die Temperatur
entsprechend geändert.
ZUR BEACHTUNG Wird der
Klimakompressor aufgrund einer
Betätigung der Hauptklimaanlage
eingeschaltet (Drücken der Taste E),
wird automatisch die 1. Gebläsestufe
des Ventilators der Zusatzklimaanlage
aktiviert, auch wenn dieser auf Stellung
0 steht, um Eisbildung und eine etwaige
Beschädigung des Bauteils zu
vermeiden.
ZUR BEACHTUNG
34)Auch wenn in geringem Maße,
verbrennt die Heizung Kraftstoff wie der
Motor. Um daher Vergiftungs- und
Erstickungsgefahren vorzubeugen, darf die
Zusatzheizung daher nie in geschlossenen
Bereichen ohne Abgasabsaugung
(beispielsweise in Garagen oder
Werkstätten), auch nicht für kurze
Zeiträume, eingeschaltet werden.
FENSTERHEBER
DEFEKTE
Auf der Armlehne der Fahrertür
befinden sich die Bedienschalter Abb.
66, die bei Zündschlüssel auf MAR
Folgendes bewirken:
A: Öffnen/Schließen des linken
Seitenfensters vorne.
B: Öffnen/Schließen des rechten
Seitenfensters vorne.
Automatischer Dauerbetrieb
Alle Versionen sind mit einem
Automatismus für das Anheben und
Senken der vorderen Scheibe auf der
Fahrerseite versehen.
66F1A0125
44
KENNTNIS DES FAHRZEUGES
Page 47 of 316

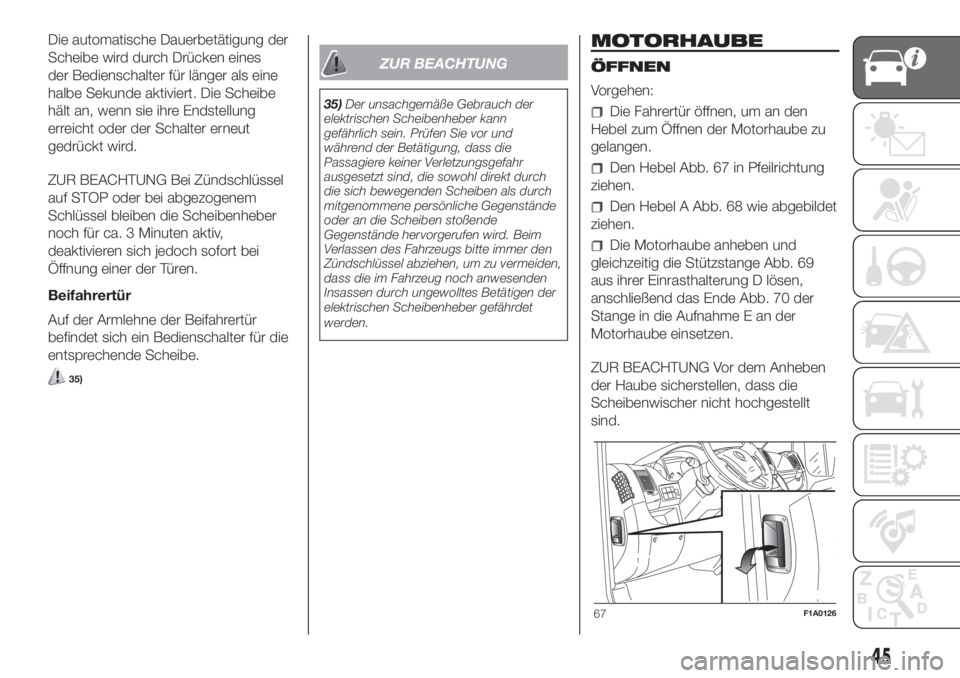

Die automatische Dauerbetätigung der
Scheibe wird durch Drücken eines
der Bedienschalter für länger als eine
halbe Sekunde aktiviert. Die Scheibe
hält an, wenn sie ihre Endstellung
erreicht oder der Schalter erneut
gedrückt wird.
ZUR BEACHTUNG Bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel bleiben die Scheibenheber
noch für ca. 3 Minuten aktiv,
deaktivieren sich jedoch sofort bei
Öffnung einer der Türen.
Beifahrertür
Auf der Armlehne der Beifahrertür
befindet sich ein Bedienschalter für die
entsprechende Scheibe.
35)
ZUR BEACHTUNG
35)Der unsachgemäße Gebrauch der
elektrischen Scheibenheber kann
gefährlich sein. Prüfen Sie vor und
während der Betätigung, dass die
Passagiere keiner Verletzungsgefahr
ausgesetzt sind, die sowohl direkt durch
die sich bewegenden Scheiben als durch
mitgenommene persönliche Gegenstände
oder an die Scheiben stoßende
Gegenstände hervorgerufen wird. Beim
Verlassen des Fahrzeugs bitte immer den
Zündschlüssel abziehen, um zu vermeiden,
dass die im Fahrzeug noch anwesenden
Insassen durch ungewolltes Betätigen der
elektrischen Scheibenheber gefährdet
werden.
MOTORHAUBE
ÖFFNEN
Vorgehen:
Die Fahrertür öffnen, um an den
Hebel zum Öffnen der Motorhaube zu
gelangen.
Den Hebel Abb. 67 in Pfeilrichtung
ziehen.
Den Hebel A Abb. 68 wie abgebildet
ziehen.
Die Motorhaube anheben und
gleichzeitig die Stützstange Abb. 69
aus ihrer Einrasthalterung D lösen,
anschließend das Ende Abb. 70 der
Stange in die Aufnahme E an der
Motorhaube einsetzen.
ZUR BEACHTUNG Vor dem Anheben
der Haube sicherstellen, dass die
Scheibenwischer nicht hochgestellt
sind.
67F1A0126
45
Page 48 of 316

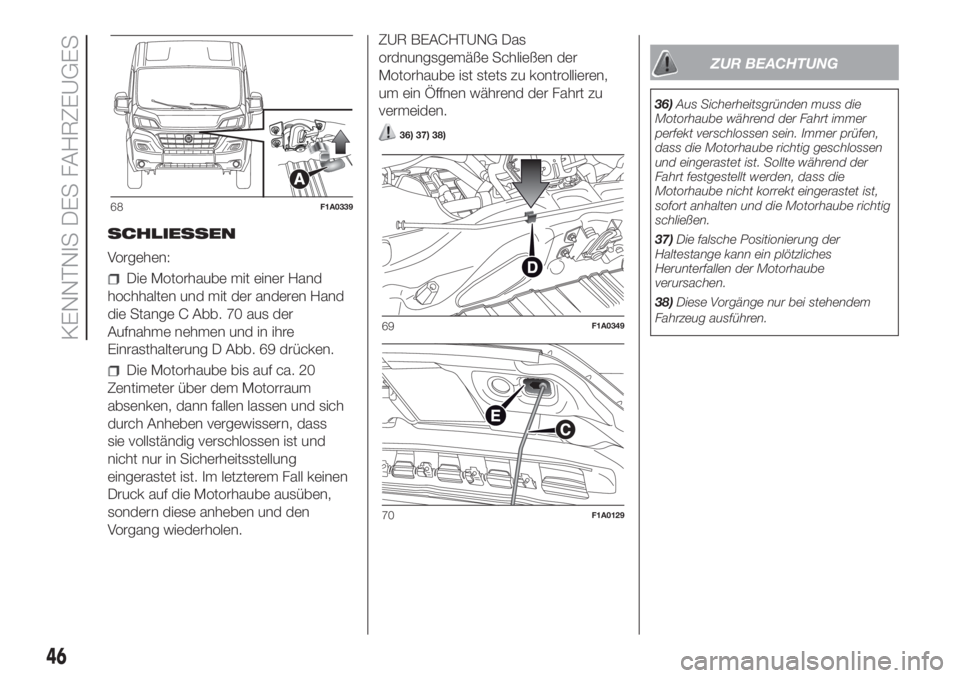

SCHLIESSEN
Vorgehen:
Die Motorhaube mit einer Hand
hochhalten und mit der anderen Hand
die Stange C Abb. 70 aus der
Aufnahme nehmen und in ihre
Einrasthalterung D Abb. 69 drücken.
Die Motorhaube bis auf ca. 20
Zentimeter über dem Motorraum
absenken, dann fallen lassen und sich
durch Anheben vergewissern, dass
sie vollständig verschlossen ist und
nicht nur in Sicherheitsstellung
eingerastet ist. Im letzterem Fall keinen
Druck auf die Motorhaube ausüben,
sondern diese anheben und den
Vorgang wiederholen.ZUR BEACHTUNG Das
ordnungsgemäße Schließen der
Motorhaube ist stets zu kontrollieren,
um ein Öffnen während der Fahrt zu
vermeiden.
36) 37) 38)
ZUR BEACHTUNG
36)Aus Sicherheitsgründen muss die
Motorhaube während der Fahrt immer
perfekt verschlossen sein. Immer prüfen,
dass die Motorhaube richtig geschlossen
und eingerastet ist. Sollte während der
Fahrt festgestellt werden, dass die
Motorhaube nicht korrekt eingerastet ist,
sofort anhalten und die Motorhaube richtig
schließen.
37)Die falsche Positionierung der
Haltestange kann ein plötzliches
Herunterfallen der Motorhaube
verursachen.
38)Diese Vorgänge nur bei stehendem
Fahrzeug ausführen.
68F1A0339
69F1A0349
70F1A0129
46
KENNTNIS DES FAHRZEUGES
Page 49 of 316

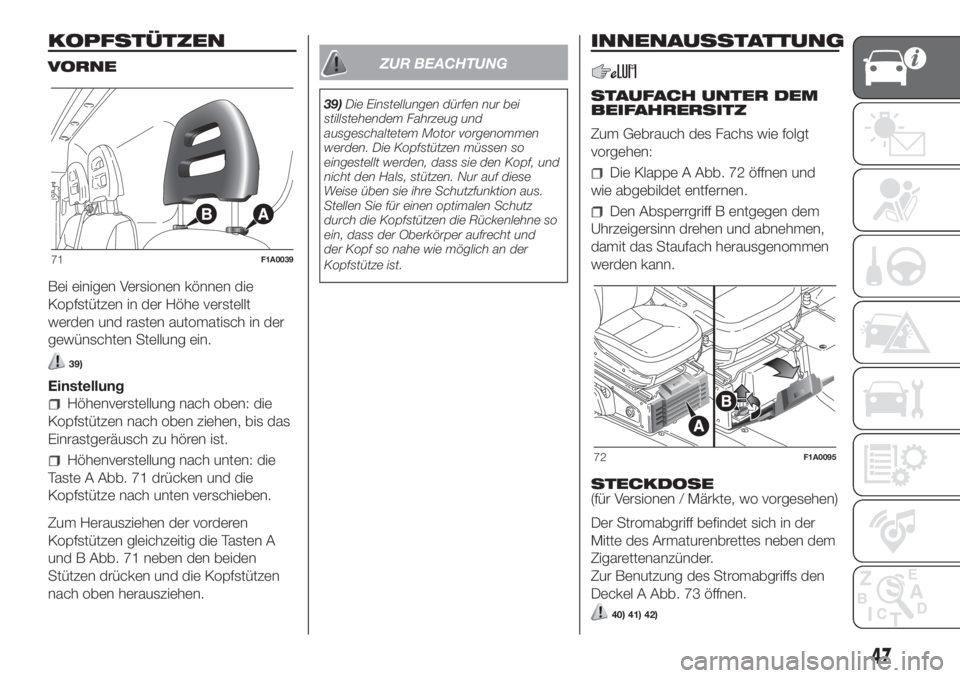

KOPFSTÜTZEN
VORNE
Bei einigen Versionen können die
Kopfstützen in der Höhe verstellt
werden und rasten automatisch in der
gewünschten Stellung ein.
39)
Einstellung
Höhenverstellung nach oben: die
Kopfstützen nach oben ziehen, bis das
Einrastgeräusch zu hören ist.
Höhenverstellung nach unten: die
Taste A Abb. 71 drücken und die
Kopfstütze nach unten verschieben.
Zum Herausziehen der vorderen
Kopfstützen gleichzeitig die Tasten A
und B Abb. 71 neben den beiden
Stützen drücken und die Kopfstützen
nach oben herausziehen.
ZUR BEACHTUNG
39)Die Einstellungen dürfen nur bei
stillstehendem Fahrzeug und
ausgeschaltetem Motor vorgenommen
werden. Die Kopfstützen müssen so
eingestellt werden, dass sie den Kopf, und
nicht den Hals, stützen. Nur auf diese
Weise üben sie ihre Schutzfunktion aus.
Stellen Sie für einen optimalen Schutz
durch die Kopfstützen die Rückenlehne so
ein, dass der Oberkörper aufrecht und
der Kopf so nahe wie möglich an der
Kopfstütze ist.
INNENAUSSTATTUNG
STAUFACH UNTER DEM
BEIFAHRERSITZ
Zum Gebrauch des Fachs wie folgt
vorgehen:
Die Klappe A Abb. 72 öffnen und
wie abgebildet entfernen.
Den Absperrgriff B entgegen dem
Uhrzeigersinn drehen und abnehmen,
damit das Staufach herausgenommen
werden kann.
STECKDOSE
(für Versionen / Märkte, wo vorgesehen)
Der Stromabgriff befindet sich in der
Mitte des Armaturenbrettes neben dem
Zigarettenanzünder.
Zur Benutzung des Stromabgriffs den
Deckel A Abb. 73 öffnen.
40) 41) 42)
71F1A0039
72F1A0095
47
Page 50 of 316

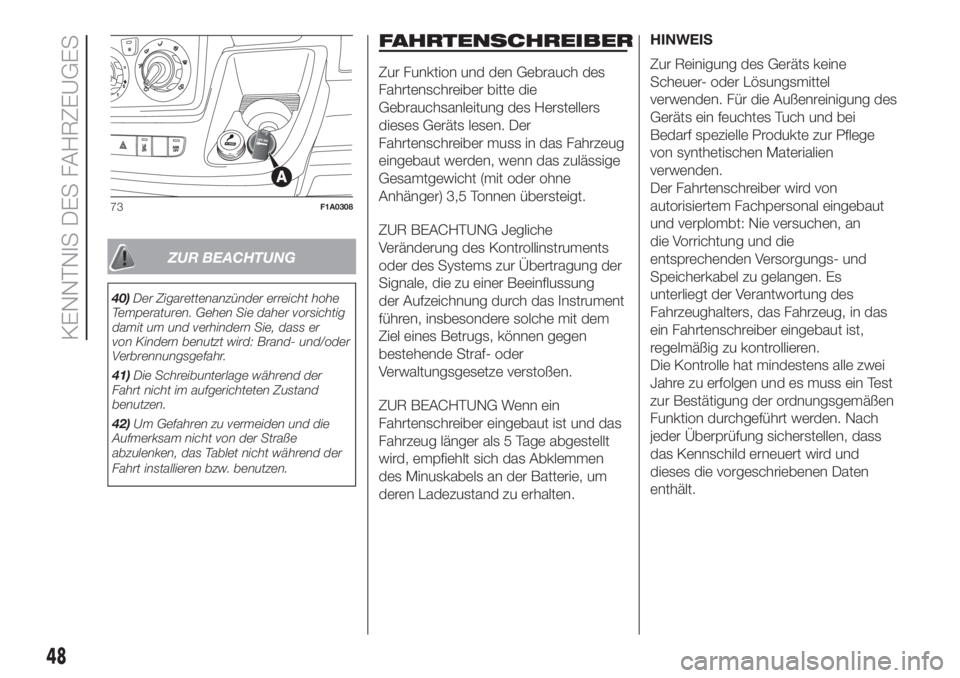

ZUR BEACHTUNG
40)Der Zigarettenanzünder erreicht hohe
Temperaturen. Gehen Sie daher vorsichtig
damit um und verhindern Sie, dass er
von Kindern benutzt wird: Brand- und/oder
Verbrennungsgefahr.
41)Die Schreibunterlage während der
Fahrt nicht im aufgerichteten Zustand
benutzen.
42)Um Gefahren zu vermeiden und die
Aufmerksam nicht von der Straße
abzulenken, das Tablet nicht während der
Fahrt installieren bzw. benutzen.
FAHRTENSCHREIBER
Zur Funktion und den Gebrauch des
Fahrtenschreiber bitte die
Gebrauchsanleitung des Herstellers
dieses Geräts lesen. Der
Fahrtenschreiber muss in das Fahrzeug
eingebaut werden, wenn das zulässige
Gesamtgewicht (mit oder ohne
Anhänger) 3,5 Tonnen übersteigt.
ZUR BEACHTUNG Jegliche
Veränderung des Kontrollinstruments
oder des Systems zur Übertragung der
Signale, die zu einer Beeinflussung
der Aufzeichnung durch das Instrument
führen, insbesondere solche mit dem
Ziel eines Betrugs, können gegen
bestehende Straf- oder
Verwaltungsgesetze verstoßen.
ZUR BEACHTUNG Wenn ein
Fahrtenschreiber eingebaut ist und das
Fahrzeug länger als 5 Tage abgestellt
wird, empfiehlt sich das Abklemmen
des Minuskabels an der Batterie, um
deren Ladezustand zu erhalten.HINWEIS
Zur Reinigung des Geräts keine
Scheuer- oder Lösungsmittel
verwenden. Für die Außenreinigung des
Geräts ein feuchtes Tuch und bei
Bedarf spezielle Produkte zur Pflege
von synthetischen Materialien
verwenden.
Der Fahrtenschreiber wird von
autorisiertem Fachpersonal eingebaut
und verplombt: Nie versuchen, an
die Vorrichtung und die
entsprechenden Versorgungs- und
Speicherkabel zu gelangen. Es
unterliegt der Verantwortung des
Fahrzeughalters, das Fahrzeug, in das
ein Fahrtenschreiber eingebaut ist,
regelmäßig zu kontrollieren.
Die Kontrolle hat mindestens alle zwei
Jahre zu erfolgen und es muss ein Test
zur Bestätigung der ordnungsgemäßen
Funktion durchgeführt werden. Nach
jeder Überprüfung sicherstellen, dass
das Kennschild erneuert wird und
dieses die vorgeschriebenen Daten
enthält.
73F1A0308
48
KENNTNIS DES FAHRZEUGES
