FIAT DUCATO BASE CAMPER 2017 Instructieboek (in Dutch)

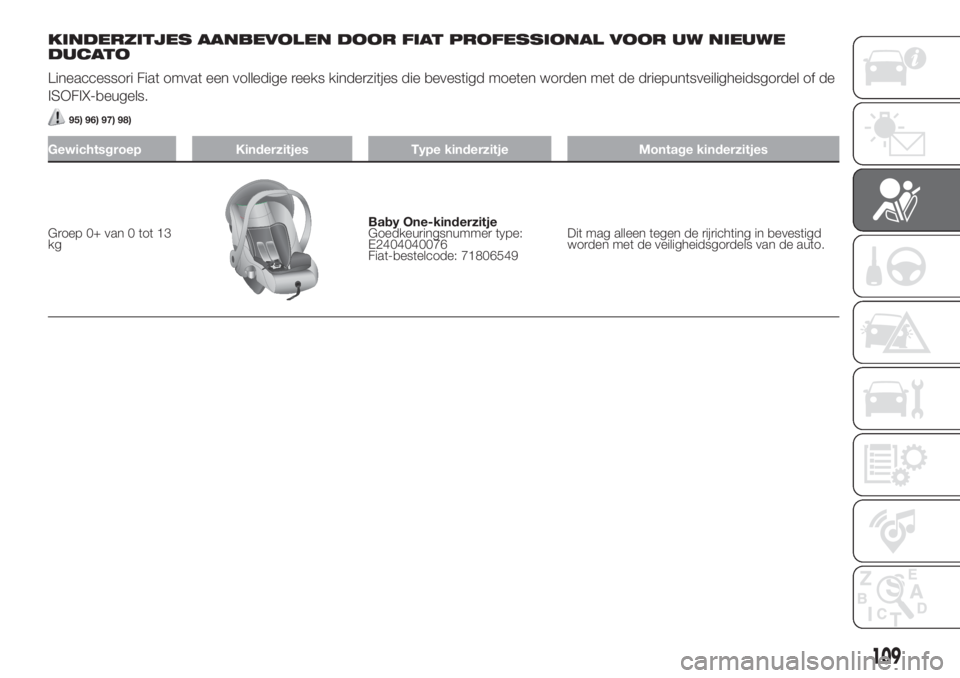

KINDERZITJES AANBEVOLEN DOOR FIAT PROFESSIONAL VOOR UW NIEUWE
DUCATO
Lineaccessori Fiat omvat een volledige reeks kinderzitjes die bevestigd moeten worden met de driepuntsveiligheidsgordel of de
ISOFIX-beugels.
95) 96) 97) 98)
Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 0+ van 0 tot 13
kgBaby One-kinderzitje
Goedkeuringsnummer type:
E2404040076
Fiat-bestelcode: 71806549Dit mag alleen tegen de rijrichting in bevestigd
worden met de veiligheidsgordels van de auto.
109

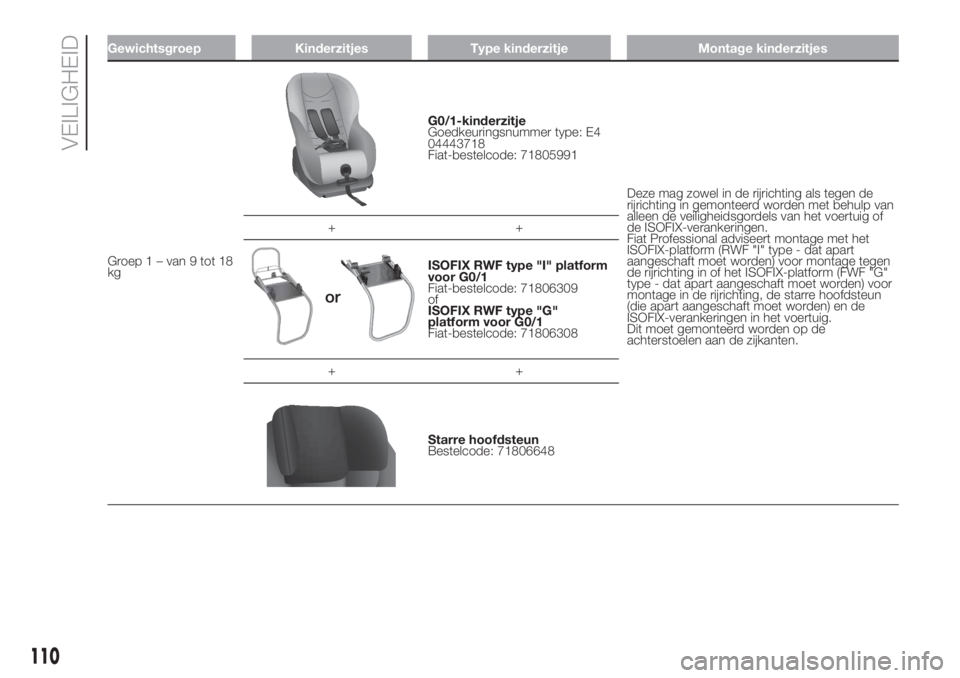

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep 1 – van 9 tot 18
kg
G0/1-kinderzitje
Goedkeuringsnummer type: E4
04443718
Fiat-bestelcode: 71805991
Deze mag zowel in de rijrichting als tegen de
rijrichting in gemonteerd worden met behulp van
alleen de veiligheidsgordels van het voertuig of
de ISOFIX-verankeringen.
Fiat Professional adviseert montage met het
ISOFIX-platform (RWF "I" type - dat apart
aangeschaft moet worden) voor montage tegen
de rijrichting in of het ISOFIX-platform (FWF "G"
type - dat apart aangeschaft moet worden) voor
montage in de rijrichting, de starre hoofdsteun
(die apart aangeschaft moet worden) en de
ISOFIX-verankeringen in het voertuig.
Dit moet gemonteerd worden op de
achterstoelen aan de zijkanten. ++
ISOFIX RWF type "I" platform
voor G0/1
Fiat-bestelcode: 71806309
of
ISOFIX RWF type "G"
platform voor G0/1
Fiat-bestelcode: 71806308
++
Starre hoofdsteun
Bestelcode: 71806648
110
VEILIGHEID

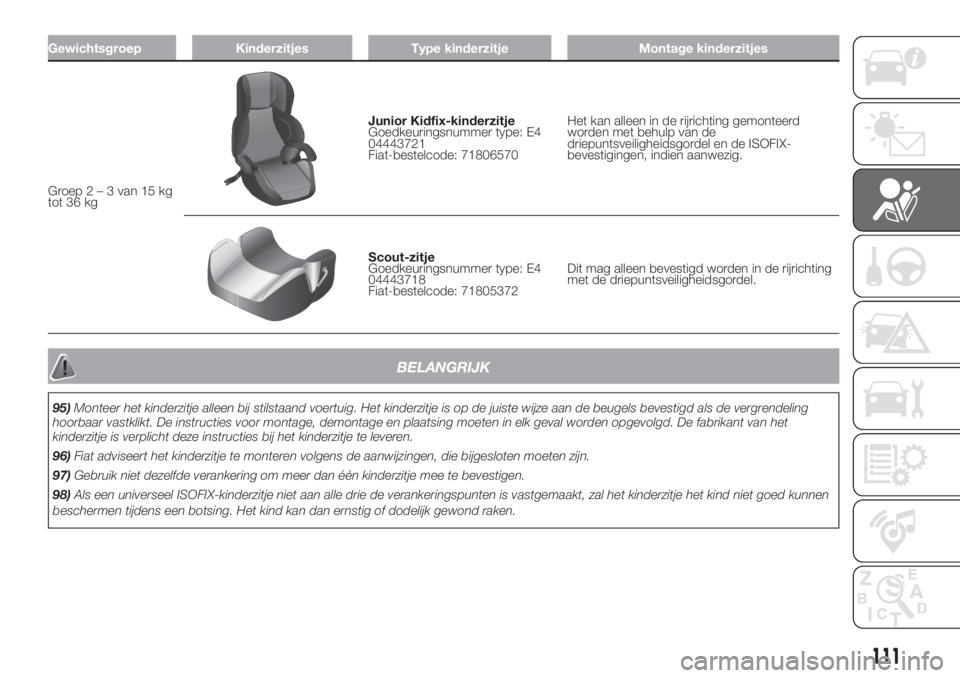

Gewichtsgroep Kinderzitjes Type kinderzitje Montage kinderzitjes
Groep2–3van15kg
tot 36 kg
Junior Kidfix-kinderzitje
Goedkeuringsnummer type: E4
04443721
Fiat-bestelcode: 71806570Het kan alleen in de rijrichting gemonteerd
worden met behulp van de
driepuntsveiligheidsgordel en de ISOFIX-
bevestigingen, indien aanwezig.
Scout-zitje
Goedkeuringsnummer type: E4
04443718
Fiat-bestelcode: 71805372Dit mag alleen bevestigd worden in de rijrichting
met de driepuntsveiligheidsgordel.
BELANGRIJK
95)Monteer het kinderzitje alleen bij stilstaand voertuig. Het kinderzitje is op de juiste wijze aan de beugels bevestigd als de vergrendeling
hoorbaar vastklikt. De instructies voor montage, demontage en plaatsing moeten in elk geval worden opgevolgd. De fabrikant van het
kinderzitje is verplicht deze instructies bij het kinderzitje te leveren.
96)Fiat adviseert het kinderzitje te monteren volgens de aanwijzingen, die bijgesloten moeten zijn.
97)Gebruik niet dezelfde verankering om meer dan één kinderzitje mee te bevestigen.
98)Als een universeel ISOFIX-kinderzitje niet aan alle drie de verankeringspunten is vastgemaakt, zal het kinderzitje het kind niet goed kunnen
beschermen tijdens een botsing. Het kind kan dan ernstig of dodelijk gewond raken.
111

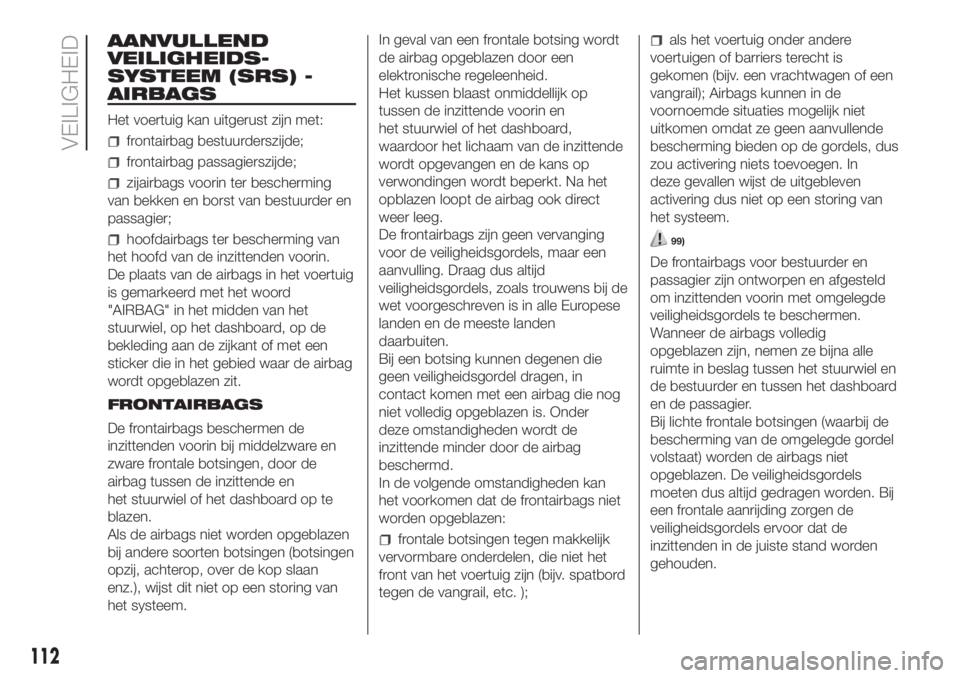

AANVULLEND
VEILIGHEIDS-
SYSTEEM (SRS) -
AIRBAGS
Het voertuig kan uitgerust zijn met:
frontairbag bestuurderszijde;
frontairbag passagierszijde;
zijairbags voorin ter bescherming
van bekken en borst van bestuurder en
passagier;
hoofdairbags ter bescherming van
het hoofd van de inzittenden voorin.
De plaats van de airbags in het voertuig
is gemarkeerd met het woord
"AIRBAG" in het midden van het
stuurwiel, op het dashboard, op de
bekleding aan de zijkant of met een
sticker die in het gebied waar de airbag
wordt opgeblazen zit.
FRONTAIRBAGS
De frontairbags beschermen de
inzittenden voorin bij middelzware en
zware frontale botsingen, door de
airbag tussen de inzittende en
het stuurwiel of het dashboard op te
blazen.
Als de airbags niet worden opgeblazen
bij andere soorten botsingen (botsingen
opzij, achterop, over de kop slaan
enz.), wijst dit niet op een storing van
het systeem.In geval van een frontale botsing wordt
de airbag opgeblazen door een
elektronische regeleenheid.
Het kussen blaast onmiddellijk op
tussen de inzittende voorin en
het stuurwiel of het dashboard,
waardoor het lichaam van de inzittende
wordt opgevangen en de kans op
verwondingen wordt beperkt. Na het
opblazen loopt de airbag ook direct
weer leeg.
De frontairbags zijn geen vervanging
voor de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.
Bij een botsing kunnen degenen die
geen veiligheidsgordel dragen, in
contact komen met een airbag die nog
niet volledig opgeblazen is. Onder
deze omstandigheden wordt de
inzittende minder door de airbag
beschermd.
In de volgende omstandigheden kan
het voorkomen dat de frontairbags niet
worden opgeblazen:
frontale botsingen tegen makkelijk
vervormbare onderdelen, die niet het
front van het voertuig zijn (bijv. spatbord
tegen de vangrail, etc. );
als het voertuig onder andere
voertuigen of barriers terecht is
gekomen (bijv. een vrachtwagen of een
vangrail); Airbags kunnen in de
voornoemde situaties mogelijk niet
uitkomen omdat ze geen aanvullende
bescherming bieden op de gordels, dus
zou activering niets toevoegen. In
deze gevallen wijst de uitgebleven
activering dus niet op een storing van
het systeem.
99)
De frontairbags voor bestuurder en
passagier zijn ontworpen en afgesteld
om inzittenden voorin met omgelegde
veiligheidsgordels te beschermen.
Wanneer de airbags volledig
opgeblazen zijn, nemen ze bijna alle
ruimte in beslag tussen het stuurwiel en
de bestuurder en tussen het dashboard
en de passagier.
Bij lichte frontale botsingen (waarbij de
bescherming van de omgelegde gordel
volstaat) worden de airbags niet
opgeblazen. De veiligheidsgordels
moeten dus altijd gedragen worden. Bij
een frontale aanrijding zorgen de
veiligheidsgordels ervoor dat de
inzittenden in de juiste stand worden
gehouden.
112
VEILIGHEID

FRONTAIRBAG
BESTUURDERSZIJDE
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in het midden van het stuurwiel
is geplaatst fig. 100.
FRONTAIRBAG
PASSAGIERSZIJDE
(voor bepaalde versies/markten)
Deze bestaat uit een onmiddellijk
opblaasbaar kussen dat in een speciale
ruimte in dashboard fig. 101 is
opgeborgen, deze airbag heeft een
groter volume dan de
bestuurdersairbag.FRONTAIRBAG
PASSAGIER EN
KINDERZITJES
100)
PlaatsNOOITeen kinderzitje tegen de
rijrichting in op de voorstoel met een
actieve passagiersairbag. Als bij een
botsing de airbag wordt opgeblazen,
kan dit leiden tot dodelijk letsel van het
kind.NeemALTIJDde aanwijzingen vermeld
op het label op de zonneklep aan
passagierszijde fig. 102 in acht.
Handmatige
uitschakeling van
frontairbag en zijairbag
aan passagierszijde
(voor bepaalde versies/markten)
Als een kind in een kinderzitje dat
achterstevoren op de voorstoel
is geplaatst vervoerd moet worden, dan
kunnen de frontairbag en de zijairbag
aan de passagierszijde worden
uitgeschakeld (voor bepaalde
markten/versies).
BELANGRIJK Voor het handmatig
uitschakelen van de frontairbag en de
zijairbag aan de passagierszijde (voor
bepaalde versies/markten) wordt
verwezen naar de paragraaf “Display” in
het hoofdstuk “Kennismaking met het
instrumentenpaneel”. De led op de
knop gaat branden om aan te geven
dat het systeem uitgeschakeld is.
De led die bij het symbool
fig. 103
op het dashboard hoort, geeft de
toestand van de
passagiersbescherming aan. Als de led
niet brandt, is de
passagiersbescherming ingeschakeld.
100F1A0312
101F1A0159
102F0T0950
113

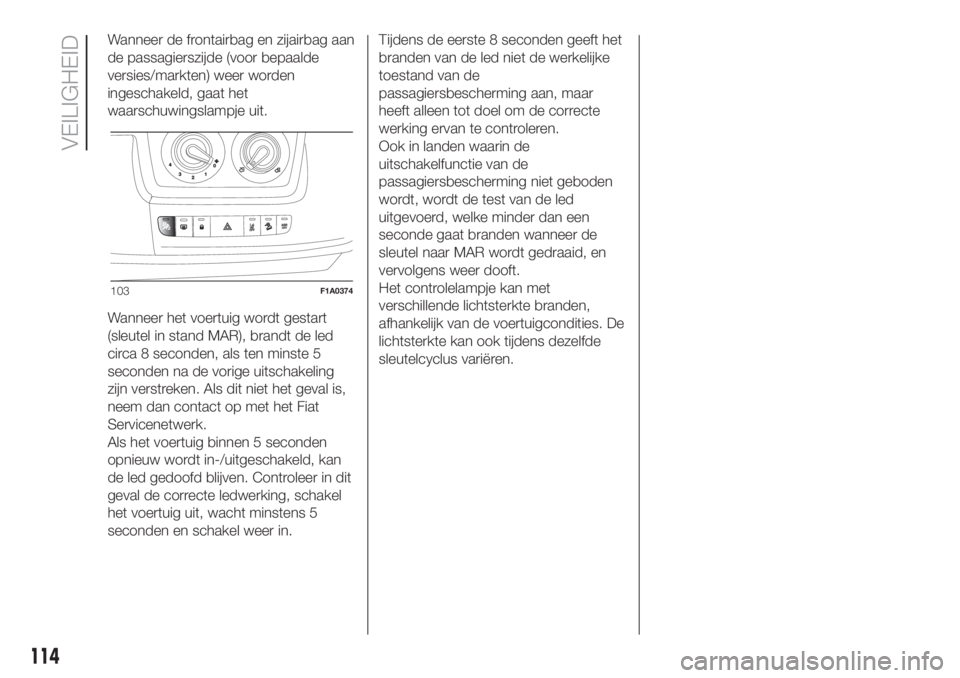

Wanneer de frontairbag en zijairbag aan
de passagierszijde (voor bepaalde
versies/markten) weer worden
ingeschakeld, gaat het
waarschuwingslampje uit.
Wanneer het voertuig wordt gestart
(sleutel in stand MAR), brandt de led
circa 8 seconden, als ten minste 5
seconden na de vorige uitschakeling
zijn verstreken. Als dit niet het geval is,
neem dan contact op met het Fiat
Servicenetwerk.
Als het voertuig binnen 5 seconden
opnieuw wordt in-/uitgeschakeld, kan
de led gedoofd blijven. Controleer in dit
geval de correcte ledwerking, schakel
het voertuig uit, wacht minstens 5
seconden en schakel weer in.Tijdens de eerste 8 seconden geeft het
branden van de led niet de werkelijke
toestand van de
passagiersbescherming aan, maar
heeft alleen tot doel om de correcte
werking ervan te controleren.
Ook in landen waarin de
uitschakelfunctie van de
passagiersbescherming niet geboden
wordt, wordt de test van de led
uitgevoerd, welke minder dan een
seconde gaat branden wanneer de
sleutel naar MAR wordt gedraaid, en
vervolgens weer dooft.
Het controlelampje kan met
verschillende lichtsterkte branden,
afhankelijk van de voertuigcondities. De
lichtsterkte kan ook tijdens dezelfde
sleutelcyclus variëren.
103F1A0374
114
VEILIGHEID

FRONTAIRBAG PASSAGIERSZIJDE EN KINDERZITJES: BELANGRIJK
104F1A0387
115

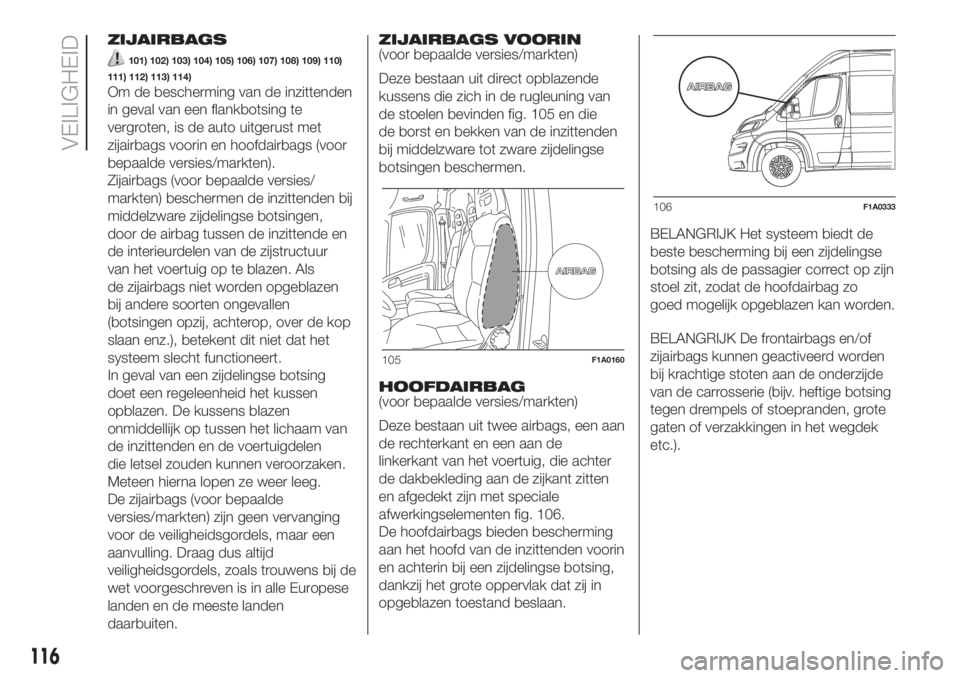

ZIJAIRBAGS
101) 102) 103) 104) 105) 106) 107) 108) 109) 110)
111) 112) 113) 114)
Om de bescherming van de inzittenden
in geval van een flankbotsing te
vergroten, is de auto uitgerust met
zijairbags voorin en hoofdairbags (voor
bepaalde versies/markten).
Zijairbags (voor bepaalde versies/
markten) beschermen de inzittenden bij
middelzware zijdelingse botsingen,
door de airbag tussen de inzittende en
de interieurdelen van de zijstructuur
van het voertuig op te blazen. Als
de zijairbags niet worden opgeblazen
bij andere soorten ongevallen
(botsingen opzij, achterop, over de kop
slaan enz.), betekent dit niet dat het
systeem slecht functioneert.
In geval van een zijdelingse botsing
doet een regeleenheid het kussen
opblazen. De kussens blazen
onmiddellijk op tussen het lichaam van
de inzittenden en de voertuigdelen
die letsel zouden kunnen veroorzaken.
Meteen hierna lopen ze weer leeg.
De zijairbags (voor bepaalde
versies/markten) zijn geen vervanging
voor de veiligheidsgordels, maar een
aanvulling. Draag dus altijd
veiligheidsgordels, zoals trouwens bij de
wet voorgeschreven is in alle Europese
landen en de meeste landen
daarbuiten.ZIJAIRBAGS VOORIN
(voor bepaalde versies/markten)
Deze bestaan uit direct opblazende
kussens die zich in de rugleuning van
de stoelen bevinden fig. 105 en die
de borst en bekken van de inzittenden
bij middelzware tot zware zijdelingse
botsingen beschermen.
HOOFDAIRBAG
(voor bepaalde versies/markten)
Deze bestaan uit twee airbags, een aan
de rechterkant en een aan de
linkerkant van het voertuig, die achter
de dakbekleding aan de zijkant zitten
en afgedekt zijn met speciale
afwerkingselementen fig. 106.
De hoofdairbags bieden bescherming
aan het hoofd van de inzittenden voorin
en achterin bij een zijdelingse botsing,
dankzij het grote oppervlak dat zij in
opgeblazen toestand beslaan.BELANGRIJK Het systeem biedt de
beste bescherming bij een zijdelingse
botsing als de passagier correct op zijn
stoel zit, zodat de hoofdairbag zo
goed mogelijk opgeblazen kan worden.
BELANGRIJK De frontairbags en/of
zijairbags kunnen geactiveerd worden
bij krachtige stoten aan de onderzijde
van de carrosserie (bijv. heftige botsing
tegen drempels of stoepranden, grote
gaten of verzakkingen in het wegdek
etc.).
105F1A0160
106F1A0333
116
VEILIGHEID

BELANGRIJK Als de airbag geactiveerd
wordt, ontsnapt een kleine hoeveelheid
poeder. Dit poeder is niet schadelijk
en duidt niet op het begin van een
brand. Verder kan het oppervlak van de
opgeblazen airbag en het interieur van
het voertuig met een fijn poederlaagje
bedekt zijn: dit poeder kan irriterend zijn
voor ogen en huid. Na aanraking
onmiddellijk wassen met water en
neutrale zeep.
BELANGRIJK Als een of meerdere
veiligheidsvoorzieningen zijn
geactiveerd ten gevolge van een
ongeval, neem dan contact op met het
Fiat Servicenetwerk om deze
veiligheidsvoorzieningen te laten
vervangen en om de werking van het
systeem te laten controleren.
De controle, reparatie en vervanging
van airbags mogen uitsluitend door het
Fiat Servicenetwerk worden uitgevoerd.
Als het voertuig wordt gesloopt, moet
men het systeem onwerkzaam laten
maken door het Fiat Servicenetwerk. Bij
verkoop van de auto moet de nieuwe
eigenaar op de hoogte worden
gebracht van de gebruiksmethode van
de airbags en bovenstaande
waarschuwingen, en moet dit
instructieboek worden overhandigd aan
de nieuwe eigenaar.BELANGRIJK Gordelspanners, front-
en zijairbags worden op verschillende
manieren geactiveerd, afhankelijk van
het type botsing. Als een of meerdere
van deze voorzieningen niet in werking
treden, dan duidt dat niet op een
storing in het systeem.
BELANGRIJK
99)Breng geen stickers of andere
voorwerpen op het stuurwiel, op het
dashboard in de zone van de
passagiersairbag en op de stoelen aan.
Plaats nooit voorwerpen (bijv. mobiele
telefoons) op het dashboard aan
passagierszijde, omdat deze het correct
openen van de passagiersairbag kunnen
hinderen en tevens de inzittenden ernstig
kunnen verwonden.
100)Plaats NOOIT een kinderzitje tegen
de rijrichting in op de passagiersstoel
van auto's met een actieve
passagiersairbag. Bij een ongeval, hoe
klein ook, kan de airbag ernstig letsel en
zelfs de dood van het kind tot gevolg
hebben. Daarom moet de passagiersairbag
altijd uitgeschakeld worden als een
kinderzitje tegen de rijrichting in
gemonteerd wordt op de voorste
passagiersstoel. Bovendien moet de
voorste passagiersstoel zo ver mogelijk
naar achteren zijn geschoven om te
voorkomen dat het kinderzitje eventueel in
aanraking komt met het dashboard.
Schakel de passagiersairbag onmiddellijk
weer in als het kinderzitje is verwijderd.101)Laat het hoofd, de armen en elbogen
nooit rusten op de deuren, de ramen en
in het beschermingsgebied van de
zij-airbag (Hoofdairbag) om mogelijk letsel
tijdens het opblazen te voorkomen.
102)Steek nooit het hoofd, de armen of
ellebogen uit het raam.
103)Als de contactsleutel naar MAR wordt
gedraaid en het lampje
gaat niet
branden of blijft branden tijdens het rijden
(samen met het bericht op het display, voor
bepaalde versies/markten), dan is er
mogelijk een storing in de
veiligheidssystemen; in dat geval kunnen
de airbags of gordelspanners niet
geactiveerd worden bij een ongeval of, in
een zeer beperkt aantal gevallen, op
verkeerde wijze geactiveerd worden. Laat
het systeem onmiddellijk controleren door
het Fiat Servicenetwerk alvorens verder
te rijden.
104)Bedek bij auto's met zijairbags de
rugleuning van de voor- en achterstoelen
niet met extra hoezen.
105)Reis niet met voorwerpen op schoot
of voor de borst en houd niets in de mond
(pijp, pen, enz.): deze kunnen ernstig
letsel veroorzaken als de airbag in werking
treedt.
106)Rijd altijd met de handen op de rand
van het stuurwiel zodat de airbag indien
nodig ongehinderd opgeblazen kan
worden. Rijd niet met voorover gebogen
lichaam. Houd de rug goed rechtop tegen
de rugleuning gedrukt.
117

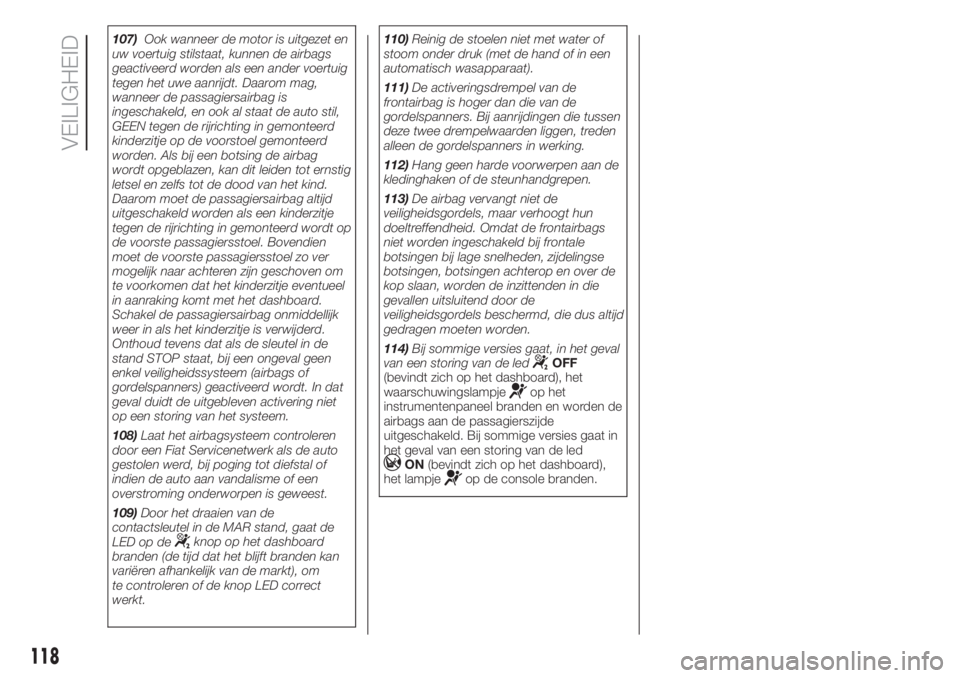

107)Ook wanneer de motor is uitgezet en
uw voertuig stilstaat, kunnen de airbags
geactiveerd worden als een ander voertuig
tegen het uwe aanrijdt. Daarom mag,
wanneer de passagiersairbag is
ingeschakeld, en ook al staat de auto stil,
GEEN tegen de rijrichting in gemonteerd
kinderzitje op de voorstoel gemonteerd
worden. Als bij een botsing de airbag
wordt opgeblazen, kan dit leiden tot ernstig
letsel en zelfs tot de dood van het kind.
Daarom moet de passagiersairbag altijd
uitgeschakeld worden als een kinderzitje
tegen de rijrichting in gemonteerd wordt op
de voorste passagiersstoel. Bovendien
moet de voorste passagiersstoel zo ver
mogelijk naar achteren zijn geschoven om
te voorkomen dat het kinderzitje eventueel
in aanraking komt met het dashboard.
Schakel de passagiersairbag onmiddellijk
weer in als het kinderzitje is verwijderd.
Onthoud tevens dat als de sleutel in de
stand STOP staat, bij een ongeval geen
enkel veiligheidssysteem (airbags of
gordelspanners) geactiveerd wordt. In dat
geval duidt de uitgebleven activering niet
op een storing van het systeem.
108)Laat het airbagsysteem controleren
door een Fiat Servicenetwerk als de auto
gestolen werd, bij poging tot diefstal of
indien de auto aan vandalisme of een
overstroming onderworpen is geweest.
109)Door het draaien van de
contactsleutel in de MAR stand, gaat de
LED op de
knop op het dashboard
branden (de tijd dat het blijft branden kan
variëren afhankelijk van de markt), om
te controleren of de knop LED correct
werkt.110)Reinig de stoelen niet met water of
stoom onder druk (met de hand of in een
automatisch wasapparaat).
111)De activeringsdrempel van de
frontairbag is hoger dan die van de
gordelspanners. Bij aanrijdingen die tussen
deze twee drempelwaarden liggen, treden
alleen de gordelspanners in werking.
112)Hang geen harde voorwerpen aan de
kledinghaken of de steunhandgrepen.
113)De airbag vervangt niet de
veiligheidsgordels, maar verhoogt hun
doeltreffendheid. Omdat de frontairbags
niet worden ingeschakeld bij frontale
botsingen bij lage snelheden, zijdelingse
botsingen, botsingen achterop en over de
kop slaan, worden de inzittenden in die
gevallen uitsluitend door de
veiligheidsgordels beschermd, die dus altijd
gedragen moeten worden.
114)Bij sommige versies gaat, in het geval
van een storing van de led
OFF
(bevindt zich op het dashboard), het
waarschuwingslampje
op het
instrumentenpaneel branden en worden de
airbags aan de passagierszijde
uitgeschakeld. Bij sommige versies gaat in
het geval van een storing van de led
ON(bevindt zich op het dashboard),
het lampjeop de console branden.
118
VEILIGHEID
