Verkeerssituatie en conditie van het
wegdek
Op drukke wegen, bijvoorbeeld bij
filerijden waarbij vooral lage
versnellingen worden gebruikt, of in de
stad waar zich veel verkeerslichten
bevinden, zal het brandstofverbruik
aanmerkelijk hoger zijn. Bochtige
trajecten over bergwegen en een slecht
wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Bij langdurig stilstaan (bijv.
spoorwegovergangen) is het raadzaam
de motor af te zetten.EEN AANHANGER
TREKKEN
BELANGRIJKE
OPMERKINGEN
Voor het trekken van aanhangers of
caravans moet het voertuig zijn
voorzien van een goedgekeurde
trekhaak en een geschikte elektrische
installatie. De trekhaak moet door
gespecialiseerd personeel worden
gemonteerd. Het gespecialiseerde
personeel moet ook de handleiding
voor het rijden met een aanhanger
overhandigen.
Monteer eventuele speciale en/of extra
buitenspiegels conform de
wegenverkeerswetgeving.
Vergeet niet dat het klimvermogen van
de auto door het gewicht van een
aanhanger wordt gereduceerd. Ook de
remweg wordt langer en er is meer
tijd nodig om in te halen.
Schakel een lage versnelling in bij een
helling omlaag om een continu gebruik
van de rem te voorkomen.Op de trekhaak rust het gewicht van de
aanhanger waardoor het laadvermogen
van het voertuig proportioneel wordt
gereduceerd. Om er zeker van te zijn
dat het maximum toelaatbaar
getrokken gewicht (op de
typegoedkeuring vermeld) niet wordt
overschreden, dient men in acht te
nemen dat deze waarde betrekking
heeft op het toelaatbare gewicht van
een volgeladen aanhangwagen,
inclusief accessoires en bagage.
Neem de snelheidsbeperkingen van het
land waar u bent voor auto’s met
aanhanger in acht. Rijd in geen geval
harder dan 100 km/h.
Monteer bij voorkeur een geschikte
stabilisator op de trekstang.
Bij voertuigen uitgerust met
parkeersensoren kunnen er, na
montage van de trekhaak
storingsmeldingen weergegeven
worden, aangezien sommige
onderdelen (trekstang, kogelkop van de
trekhaak) zich binnen het detectiebereik
van de sensor kunnen bevinden. In
dat geval moet het detectiebereik
gewijzigd worden of moet de functie
parkeerhulp uitgeschakeld worden.
142
STARTEN EN RIJDEN

Verzeker u ervan dat bij voertuigen met
"Comfort-matic" de versnellingsbak in
de vrijstand staat (N) (door te
controleren of het voertuig door te
duwen verplaatst kan worden) en ga
vervolgens te werk zoals bij een
voertuig met handgeschakelde
versnellingsbak. Sleep de auto niet als
de versnellingsbak niet in de vrijstand
kan worden gezet en neem contact op
met het Fiat Servicenetwerk.
136) 137)
MONTAGE VAN DE
TREKHAAK
Laat de trekhaak door gespecialiseerde
monteurs aan de carrosserie monteren,
in overeenstemming met de extra
en/of aanvullende aanwijzingen van de
fabrikant van de trekhaak.
De trekhaak moet voldoen aan de
huidige richtlijn 94/20/EC en latere
wijzigingen.
Voor iedere versie moet een trekhaak
worden gebruikt die aangepast is
aan het maximale aanhangergewicht
van het voertuig waarop de trekhaak
wordt gemonteerd.Gebruik voor de elektrische aansluiting
een gestandaardiseerde
stekkerverbinding die op een speciale
beugel op de trekhaak kan worden
gemonteerd. Het voertuig moet ook
worden voorzien van een regeleenheid
voor de buitenverlichting van de
aanhanger. Gebruik voor de elektrische
aansluiting een 7- of 13-polige 12VDC
stekkerverbinding (CUNA/UNI- en
ISO/DIN-normen). Volg de aanwijzingen
van de fabrikant van het voertuig en/of
van de fabrikant van de trekhaak op.
Een elektrisch geregelde rem (of
elektrische lier, enz.) moet direct vanaf
de accu worden gevoed, met een kabel
met een diameter van minstens 2,5
mm
2.
BELANGRIJK Schakel de elektrisch
geregelde rem of lier alleen bij
draaiende motor in.
Naast de aansluitingen kan het
elektrische systeem van het voertuig
uitsluitend aangesloten worden op de
voedingskabel voor een elektrische rem
en op een kabel voor interne
verlichting van niet meer dan 15 W.
Voor de aansluitingen dient de daarvoor
bestemde regeleenheid te worden
gebruikt met een accukabel met een
doorsnede van minimaal 2,5 mm
2.BELANGRIJK De trekhaak doet de
lengte van het voertuig toenemen.
Indien een trekhaak op versies met
lange wielbasis wordt geïnstalleerd, kan
er alleen een afneembare trekhaak
geïnstalleerd worden vermits de limiet
van 6 meter voor de totale lengte van
het voertuig wordt overschreden.
Als er geen aanhanger aan de trekhaak
wordt gekoppeld, verwijder dan de
trekhaak van het frame zodat de
originele lengte van het voertuig niet
wordt overschreden.
BELANGRIJK Als de trekhaak
gemonteerd moet blijven, ook als er
geen aanhanger is, wordt geadviseerd
zich tot het Fiat Servicenetwerk te
wenden om het systeem te laten
bijwerken, aangezien de trekhaak door
de middelste sensoren als een obstakel
gedetecteerd kan worden.
Installatieschema voor
bestelwagenversies fig. 121
Monteer de trekhaak op de punten die
zijn aangegeven met het symbool Ø
d.m.v. in totaal 6 M10x1,25-schroeven
en 4 M12-schroeven.
143

Zekeringenkast dashboard
Beschermd systeem Zekering Ampère
Rechter dimlicht F12 7,5
Linker dimlicht F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard
(+sleutel)F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, Klimaatbeheersingssysteem, Alarm, Tachograaf, regeleenheid
accuschakelaar, Timer Webasto timer (+batterij), TPMS, Voltage
stabilisador voor radio instellingen(S&S)F36 10
Remlichten controle (hoofd), Instrumentenpaneel (+sleutel), Gateway
(voor transformers)F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het
stuurwiel, middelste bedieningspaneel, linker bedieningspaneel,
extra paneel, regeleenheid accuschakelaar (+sleutel), trekhaak,
regensensor, voltage stabilisador (voor S&S)F49 5
Klimaatbeheersingssysteem, stuurbekrachtiging regeleenheid,
achteruitrijlichten, Tachograaf (+sleutel), TOM TOM instelling,
Rijstrook waarschuwingssystemen, Achteruitrijcamera, Koplampen
uitlijning correctorF51 5
Instrumentenpaneel (+accu) F53 7,5
Niet beschikbaar F89 -
Linker grootlicht F90 7,5
163

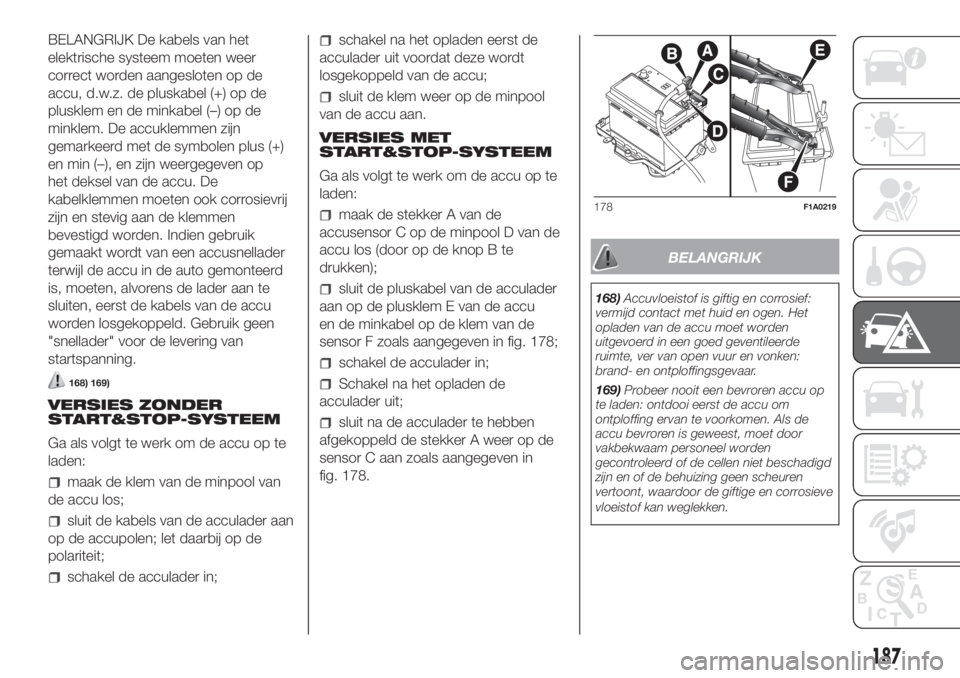

BELANGRIJK De kabels van het
elektrische systeem moeten weer
correct worden aangesloten op de
accu, d.w.z. de pluskabel (+) op de
plusklem en de minkabel (–) op de
minklem. De accuklemmen zijn
gemarkeerd met de symbolen plus (+)
en min (–), en zijn weergegeven op
het deksel van de accu. De
kabelklemmen moeten ook corrosievrij
zijn en stevig aan de klemmen
bevestigd worden. Indien gebruik
gemaakt wordt van een accusnellader
terwijl de accu in de auto gemonteerd
is, moeten, alvorens de lader aan te
sluiten, eerst de kabels van de accu
worden losgekoppeld. Gebruik geen
"snellader" voor de levering van
startspanning.
168) 169)
VERSIES ZONDER
START&STOP-SYSTEEM
Ga als volgt te werk om de accu op te
laden:
maak de klem van de minpool van
de accu los;
sluit de kabels van de acculader aan
op de accupolen; let daarbij op de
polariteit;
schakel de acculader in;
schakel na het opladen eerst de
acculader uit voordat deze wordt
losgekoppeld van de accu;
sluit de klem weer op de minpool
van de accu aan.
VERSIES MET
START&STOP-SYSTEEM
Ga als volgt te werk om de accu op te
laden:
maak de stekker A van de
accusensor C op de minpool D van de
accu los (door op de knop B te
drukken);
sluit de pluskabel van de acculader
aan op de plusklem E van de accu
en de minkabel op de klem van de
sensor F zoals aangegeven in fig. 178;
schakel de acculader in;
Schakel na het opladen de
acculader uit;
sluit na de acculader te hebben
afgekoppeld de stekker A weer op de
sensor C aan zoals aangegeven in
fig. 178.
BELANGRIJK
168)Accuvloeistof is giftig en corrosief:
vermijd contact met huid en ogen. Het
opladen van de accu moet worden
uitgevoerd in een goed geventileerde
ruimte, ver van open vuur en vonken:
brand- en ontploffingsgevaar.
169)Probeer nooit een bevroren accu op
te laden: ontdooi eerst de accu om
ontploffing ervan te voorkomen. Als de
accu bevroren is geweest, moet door
vakbekwaam personeel worden
gecontroleerd of de cellen niet beschadigd
zijn en of de behuizing geen scheuren
vertoont, waardoor de giftige en corrosieve
vloeistof kan weglekken.
178F1A0219
187

GEPROGRAMMEERD ONDERHOUDSSCHEMA
km x 1000 48 96 144 192 240
Jaren 2 4 6 8 10
Laadtoestand accu controleren en eventueel opladen●●●●●
Conditie/slijtage banden controleren en bandenspanning, indien nodig,
herstellen; vervaldatum van de "Fix & Go Automatic" reparatiekit kit
controleren (voor bepaalde versies/markten)●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem controleren en zo nodig de
sproeiers afstellen●●●●●
Stand en conditie van wisserbladen van de ruitenwissers voor/achter
controleren (voor bepaalde versies/markten)●●●●●
Sloten van motorkap en achterklep op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen (hoezen, slangen, bussen enz.)●●●●●
Conditie en slijtage remblokken van schijfremmen voor controleren en de
werking van remblokslijtagesensor controleren●●●●●
Conditie en slijtage remblokken van schijfremmen achter controleren en de
werking van remblokslijtagesensor controleren (voor versies/markten, daar
waar aanwezig)●●●●●
194
ONDERHOUD EN ZORG

Natural Power versies
km x 1000 40 80 120 160 200
Jaren246810
Laadtoestand accu controleren en eventueel opladen●●●●●
Banden op conditie/slijtage controleren en eventueel op spanning brengen●●●●●
Werking verlichtingssysteem (koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte, interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●
Werking van het ruitenwisser/-sproeiersysteem controleren en zo nodig de
sproeiers afstellen●●●●●
Stand en conditie van wisrubbers van ruitenwissers voor/achter controleren●●●●●
Sloten van motorkap en achterklep op aanwezigheid van vuil controleren,
mechanismen reinigen en smeren●●●●●
Visueel de toestand controleren van: buitenzijde van carrosserie,
bodemplaatbescherming, slangen en leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen (hoezen, slangen, bussen enz.)●●●●●
Conditie en slijtage remblokken van schijfremmen voor visueel controleren
en de werking van remblokslijtagesensor controleren●●●●●
Conditie en slijtage remblokken van schijfremmen achter visueel controleren
en de werking van remblokslijtagesensor controleren (voor bepaalde
versies/markten)●●●●●
Vloeistofniveaus controleren en eventueel bijvullen (motorkoelvloeistof,
remmen/hydraulische koppeling, ruitensproeiers, accu enz.)●●●●●
Visueel controleren van aandrijfriem(en) van hulporganen (uitvoeringen
zonder automatische riemspanner)●●
198
ONDERHOUD EN ZORG

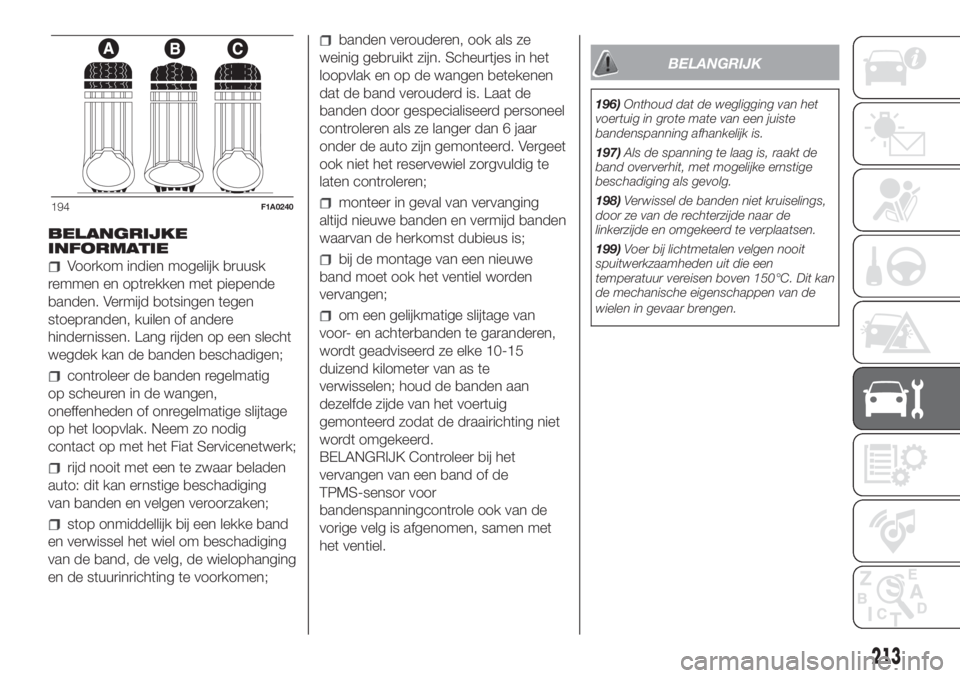

BELANGRIJKE
INFORMATIE
Voorkom indien mogelijk bruusk
remmen en optrekken met piepende
banden. Vermijd botsingen tegen
stoepranden, kuilen of andere
hindernissen. Lang rijden op een slecht
wegdek kan de banden beschadigen;
controleer de banden regelmatig
op scheuren in de wangen,
oneffenheden of onregelmatige slijtage
op het loopvlak. Neem zo nodig
contact op met het Fiat Servicenetwerk;
rijd nooit met een te zwaar beladen
auto: dit kan ernstige beschadiging
van banden en velgen veroorzaken;
stop onmiddellijk bij een lekke band
en verwissel het wiel om beschadiging
van de band, de velg, de wielophanging
en de stuurinrichting te voorkomen;
banden verouderen, ook als ze
weinig gebruikt zijn. Scheurtjes in het
loopvlak en op de wangen betekenen
dat de band verouderd is. Laat de
banden door gespecialiseerd personeel
controleren als ze langer dan 6 jaar
onder de auto zijn gemonteerd. Vergeet
ook niet het reservewiel zorgvuldig te
laten controleren;
monteer in geval van vervanging
altijd nieuwe banden en vermijd banden
waarvan de herkomst dubieus is;
bij de montage van een nieuwe
band moet ook het ventiel worden
vervangen;
om een gelijkmatige slijtage van
voor- en achterbanden te garanderen,
wordt geadviseerd ze elke 10-15
duizend kilometer van as te
verwisselen; houd de banden aan
dezelfde zijde van het voertuig
gemonteerd zodat de draairichting niet
wordt omgekeerd.
BELANGRIJK Controleer bij het
vervangen van een band of de
TPMS-sensor voor
bandenspanningcontrole ook van de
vorige velg is afgenomen, samen met
het ventiel.
BELANGRIJK
196)Onthoud dat de wegligging van het
voertuig in grote mate van een juiste
bandenspanning afhankelijk is.
197)Als de spanning te laag is, raakt de
band oververhit, met mogelijke ernstige
beschadiging als gevolg.
198)Verwissel de banden niet kruiselings,
door ze van de rechterzijde naar de
linkerzijde en omgekeerd te verplaatsen.
199)Voer bij lichtmetalen velgen nooit
spuitwerkzaamheden uit die een
temperatuur vereisen boven 150°C. Dit kan
de mechanische eigenschappen van de
wielen in gevaar brengen.
194F1A0240
213

Veiligheid/Hulp (voor bepaalde
uitvoeringen/markten);
Lichten (voor bepaalde versies/
markten);
Portieren+Vergrend.;
Audio;
Telefoon/Bluetooth;
Radio;
Terug naar Stand.inst.
Veiligheid/Hulp
(voor bepaalde versies/markten)
Regensensor
De gevoeligheid van de regensensor
kan met deze functie worden ingesteld
(voor versies/markten, waar aanwezig).
Lichten
(voor bepaalde versies/markten)
Met deze functie zijn de volgende
instellingen mogelijk:
Sensor koplampen
aanpassing van de
activeringsgevoeligheid van de
koplamp;
"Autom. groot licht" (voor bepaalde
versies/markten): inschakeling/
uitschakeling van het grootlicht van de
koplampen;
"Daglichten" (DRL) (voor bepaalde
versies/markten): inschakeling/
uitschakeling van de dagrijlichten;
"Bochtverlichting" (voor bepaalde
versies/markten): inschakeling/
uitschakeling van de bochtverlichting;
portieren en portiervergrendelingen.
Gebruik deze functie om de
automatische portiervergrendeling bij
rijdend voertuig in of uit te schakelen
(functie "Autoclose").
"MORE" MODUS
Druk op toets MORE op het frontpaneel
om de werkinstellingen te zien:
Buitentemperatuur
Klok
Kompas (alleen voorUconnect™
5” Radio Nav)
Trip Computer (alleen voor
Uconnect™5” Radio Nav)
Instellingen (alleen voorUconnect™
5” Radio Nav)
NAVIGATIE
210)(Alleen voorUconnect™5” Radio Nav)
Een route plannen
WAARSCHUWING In het belang van de
veiligheid en om afleiding tijdens het
rijden te beperken, kunt u het beste
altijd uw route plannen voordat u op
weg gaat.Met de functie bestemming zoeken
kunt u uw bestemmingen vinden en
bereiken op verschillende manieren:
door te zoeken op specifiek adres,
gedeeltelijk adres, specifiek type locatie
(bijv. een tankstation of een restaurant),
een postcode of een POI (Point of
Interest) nabij uw huidige positie (bijv.
een restaurant met het zoektype
ingesteld op "dichtbij"), een paar
lengte- en breedtegraadcoördinaten, of
door het selecteren van een punt op
de kaart.
Selecteer "Zoeken" in het hoofdmenu
en stel de zoektocht in naar een
bestemming. Terwijl u de informatie
ingeeft, toont de lijst de
overeenkomende adressen en POI's in
twee verschillende lijsten.
Het overeenkomende adres en plaats
worden weergegeven in de
Adressenlijst en de POI, het type van
POI's en de locaties worden
weergegeven in de Point of Interest-lijst.
Om een route te plannen naar de
bestemming, de "Gids" knop
selecteren.
Er wordt een route gepland en u wordt
dan naar uw bestemming geleid aan
de hand van gesproken instructies
en aanwijzingen op het scherm.
292
MULTIMEDIA

Grootlicht ....................................... 25
Grootlichtsignaal ............................ 26
Handbediende klimaatregeling
...... 37
HBA (Hydraulic Brake Assist)
systeem ....................................... 88
HBA (systeem) ............................... 88
Het voertuig opkrikken ................... 212
Hill Descent .................................... 88
Hill Descent Control systeem.......... 88
Hill Holder-systeem ........................ 86
Hoofdsteunen
– Voor .......................................... 46
Hoogteregeling koplampen ............ 28
Identificatiegegevens
..................... 219
identificatieplaatje carrosserielak..... 220
Inbouwvoorbereiding voor Isofix
kinderzitje..................................... 106
Instapverlichting ............................. 29
Instrumenten .................................. 53
Instrumentenpaneel........................ 53
Interieur.......................................... 216
Interieuruitrusting............................ 47
Kentekenverlichting
...................... 158
Kinderen veilig vervoeren
– Kinderzitjes................................ 102
– Plaatsingsmogelijkheden voor
kinderzitjes ................................ 104
– Veiligheidsvoorschriften ............. 105
Koplampen
– Hoogteregeling koplampen ....... 28
– Lichtbundel afstellen.................. 28
Koplampsproeiers .......................... 35
Koplampunits ................................. 154
Lamp buitenverlichting
vervangen
.................................... 154
Lamp buitenverlichting
vervangen
– Dimlicht ..................................... 155
– Grootlicht .................................. 155
– Mistlampen ............................... 156
– Richtingaanwijzers..................... 156
– Stadslicht/achterlichten ............. 154
Lampen
– Soorten lampen......................... 152
Lampjes en berichten ..................... 59
Langdurige stilstand ....................... 149
Lichtbundel afstellen ...................... 28
Luchtfilter ....................................... 208
Luchtvering .................................... 48
Markering cilinder
......................... 220
Mistachterlichten ............................ 31Mistvoorlichten ............................... 30
Motor ............................................. 223
Motorcode ..................................... 220
Motorcodes ................................... 221
Motorkap ....................................... 45
Motorkoelvloeistof .......................... 205
Motorolie ........................................ 205
Motorolieniveaumeter ..................... 56
MSR (systeem) ............................... 85
MSR-systeem ................................ 85
Multifunctioneel display
– Bedieningsknoppen .................. 56
– Set-up-menu............................. 57
Niveaus controleren
...................... 201
Onafhankelijke extra
verwarming
.................................. 40
Onderhoud en zorg -
Geprogrammeerd Onderhoud ...... 192
Onderhoud en zorg -
Geprogrammeerd
Onderhoudsschema .................... 194
Onderhoud en zorg - periodieke
controles ...................................... 193
Opbergvak onder voorste
passagiersstoel ............................ 47
Oppompen .................................... 183
Parkeerlichten
............................... 26
Parkeersensoren ............................ 128
Plafondverlichting voor (een lamp
vervangen) ................................... 159
Pollenfilter ...................................... 208(inbouwvoorbereiding)
– Montagemogelijkheden voor
kinderzitjes op de
verschillende plaatsen in het
voertuig ..................................... 108 "Isofix" kinderzitjeGewichten en belastingen .............. 244
Gordelspanners ............................. 99

Prestaties ....................................... 242
Regensensor
................................ 34
Remvloeistof .................................. 207
Reservewiel.................................... 227
Richtingaanwijzers ......................... 26
Rijstijl.............................................. 141
Rollend starten ............................... 186
Rubber slangen.............................. 217
Ruiten reinigen ............................... 33
Ruitenwisser .................................. 33
SBR-systeem
................................ 99
SBR-systeem (systeem) ................. 99
Schakelindicator............................. 55
Schuifdeur ..................................... 14
Sensor automatische
inschakeling koplampen ............... 27
Slepen van het voertuig .................. 189
Sneeuwkettingen ........................... 214
Snel herstel bandenspanning
Fix&Go Automatic ........................ 183
Speed block................................... 128
Speed Limiter................................. 127
Sproeiers ....................................... 211
Stadslicht ....................................... 158
Stadslicht/achterlichten .................. 25
Start&Stop-systeem ....................... 125
Starten met hulpaccu ..................... 185Stoel met draaivoet ........................ 18
Stoelen .......................................... 17
Stoelen (Combiversies) ................... 19
Stoelen (Panoramaversies) ............. 18
Stopcontact ................................... 47
Stuurbekrachtiging ......................... 226
Stuurbekrachtigingsvloeistof........... 206
Stuurwiel ........................................ 22
Symbolen....................................... 4
Systeeminspectie ........................... 220
Tachograaf
................................... 48
Tankdop ......................................... 132
Tanken ........................................... 132
Tips voor het laden ........................ 140
Tips, bediening en algemene
informatie ..................................... 270
TPMS............................................. 91
TPMS (systeem) ............................. 91
Traction Plus systeem .................... 90
Transmissie .................................... 122
Trip computer................................. 57
Uconnect 3" Radio
....................... 273
Uconnect 5” Radio – Uconnect
5” Radio Nav................................ 283
Veiligheidsgordels
– Gebruik ..................................... 98
Velgen en banden .......................... 227
Verlichting uit.................................. 25Versie met aardgassysteem
(Natural Power) ............................ 138
Versnellingspook ............................ 122
Verwarming en ventilatie ................. 36
VIN-plaatje ..................................... 219
Vloeistof voor
ruitensproeiers/achterruitsproeier . 206
Vloeistoffen en smeermiddelen ....... 252
Vrachtruimte................................... 18
Vulinhouden ................................... 247
Wielen
.......................................... 227
Wielen en banden .......................... 212
Wieluitlijning ................................... 227
Winterbanden ................................ 214
Wisserbladen voorruit vervangen.... 211
Zekeringen (vervangen)
................. 160
Zijairbags ....................................... 116
Zwaar gebruik van de auto ............. 193
Portieren ........................................ 12
Portiervergrendeling ....................... 33
