FIAT DUCATO BASE CAMPER 2017 Libretto Uso Manutenzione (in Italian)

MULTIMEDIA
In questo capitolo sono descritte le
principali funzionalità dei sistemi
infotelematici Uconnect™ 3” Radio ,
Uconnect™ 5" Radio, Uconnect™ 5"
Radio Nav di cui può essere dotato
il veicolo.AUTORADIO ...................................270
CONSIGLI, COMANDI E
INFORMAZIONI GENERALI .............270
UCONNECT 3” RADIO ....................273
FUNZIONALITÀ ...............................278
UCONNECT 5” RADIO –
UCONNECT 5” RADIO NAV ............282
FUNZIONALITÀ ...............................287
269

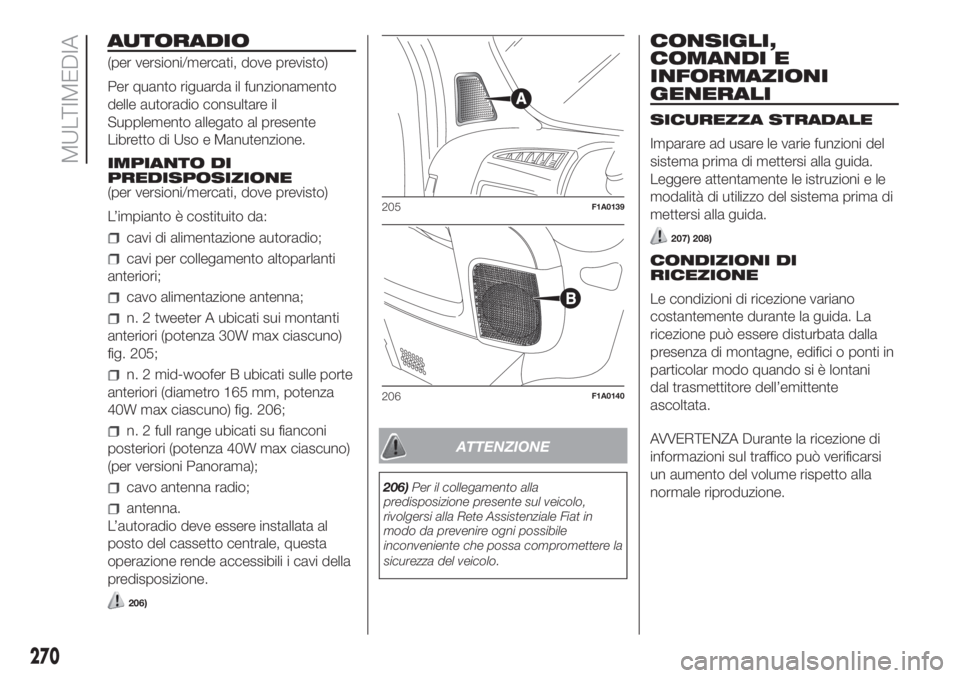

AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento
delle autoradio consultare il
Supplemento allegato al presente
Libretto di Uso e Manutenzione.
IMPIANTO DI
PREDISPOSIZIONE
(per versioni/mercati, dove previsto)
L’impianto è costituito da:
cavi di alimentazione autoradio;
cavi per collegamento altoparlanti
anteriori;
cavo alimentazione antenna;
n. 2 tweeter A ubicati sui montanti
anteriori (potenza 30W max ciascuno)
fig. 205;
n. 2 mid-woofer B ubicati sulle porte
anteriori (diametro 165 mm, potenza
40W max ciascuno) fig. 206;
n. 2 full range ubicati su fianconi
posteriori (potenza 40W max ciascuno)
(per versioni Panorama);
cavo antenna radio;
antenna.
L’autoradio deve essere installata al
posto del cassetto centrale, questa
operazione rende accessibili i cavi della
predisposizione.
206)
ATTENZIONE
206)Per il collegamento alla
predisposizione presente sul veicolo,
rivolgersi alla Rete Assistenziale Fiat in
modo da prevenire ogni possibile
inconveniente che possa compromettere la
sicurezza del veicolo.
CONSIGLI,
COMANDI E
INFORMAZIONI
GENERALI
SICUREZZA STRADALE
Imparare ad usare le varie funzioni del
sistema prima di mettersi alla guida.
Leggere attentamente le istruzioni e le
modalità di utilizzo del sistema prima di
mettersi alla guida.
207) 208)
CONDIZIONI DI
RICEZIONE
Le condizioni di ricezione variano
costantemente durante la guida. La
ricezione può essere disturbata dalla
presenza di montagne, edifici o ponti in
particolar modo quando si è lontani
dal trasmettitore dell’emittente
ascoltata.
AVVERTENZA Durante la ricezione di
informazioni sul traffico può verificarsi
un aumento del volume rispetto alla
normale riproduzione.
205F1A0139
206F1A0140
270
MULTIMEDIA

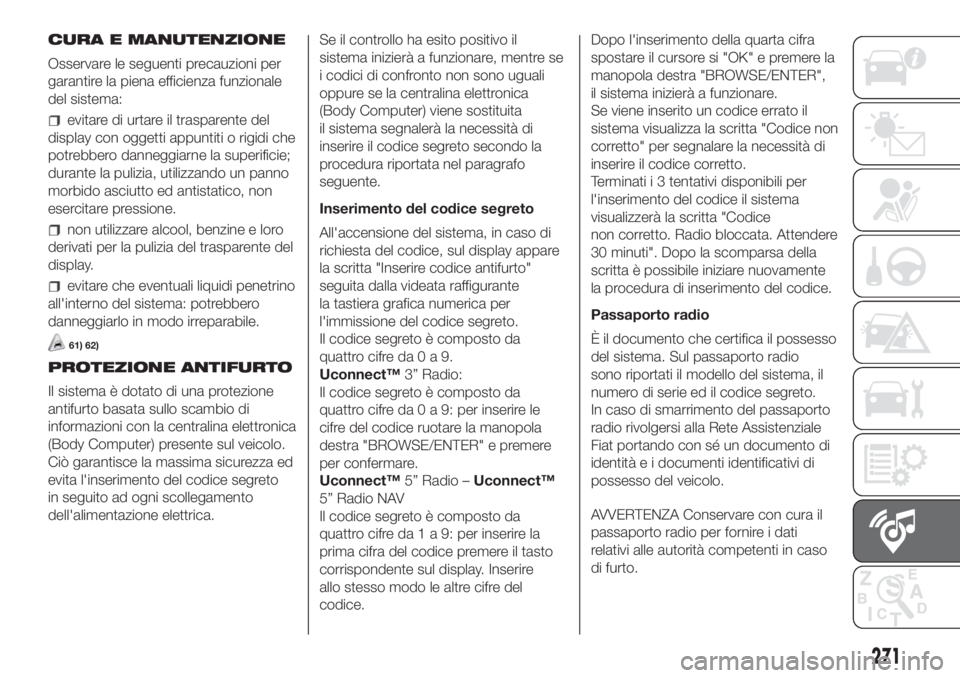

CURA E MANUTENZIONE
Osservare le seguenti precauzioni per
garantire la piena efficienza funzionale
del sistema:
evitare di urtare il trasparente del
display con oggetti appuntiti o rigidi che
potrebbero danneggiarne la superificie;
durante la pulizia, utilizzando un panno
morbido asciutto ed antistatico, non
esercitare pressione.
non utilizzare alcool, benzine e loro
derivati per la pulizia del trasparente del
display.
evitare che eventuali liquidi penetrino
all'interno del sistema: potrebbero
danneggiarlo in modo irreparabile.
61) 62)
PROTEZIONE ANTIFURTO
Il sistema è dotato di una protezione
antifurto basata sullo scambio di
informazioni con la centralina elettronica
(Body Computer) presente sul veicolo.
Ciò garantisce la massima sicurezza ed
evita l'inserimento del codice segreto
in seguito ad ogni scollegamento
dell'alimentazione elettrica.Se il controllo ha esito positivo il
sistema inizierà a funzionare, mentre se
i codici di confronto non sono uguali
oppure se la centralina elettronica
(Body Computer) viene sostituita
il sistema segnalerà la necessità di
inserire il codice segreto secondo la
procedura riportata nel paragrafo
seguente.
Inserimento del codice segreto
All'accensione del sistema, in caso di
richiesta del codice, sul display appare
la scritta "Inserire codice antifurto"
seguita dalla videata raffigurante
la tastiera grafica numerica per
l'immissione del codice segreto.
Il codice segreto è composto da
quattro cifre da0a9.
Uconnect™3” Radio:
Il codice segreto è composto da
quattro cifre da0a9:perinserire le
cifre del codice ruotare la manopola
destra "BROWSE/ENTER" e premere
per confermare.
Uconnect™5” Radio –Uconnect™
5” Radio NAV
Il codice segreto è composto da
quattro cifre da1a9:perinserire la
prima cifra del codice premere il tasto
corrispondente sul display. Inserire
allo stesso modo le altre cifre del
codice.Dopo l'inserimento della quarta cifra
spostare il cursore si "OK" e premere la
manopola destra "BROWSE/ENTER",
il sistema inizierà a funzionare.
Se viene inserito un codice errato il
sistema visualizza la scritta "Codice non
corretto" per segnalare la necessità di
inserire il codice corretto.
Terminati i 3 tentativi disponibili per
l'inserimento del codice il sistema
visualizzerà la scritta "Codice
non corretto. Radio bloccata. Attendere
30 minuti". Dopo la scomparsa della
scritta è possibile iniziare nuovamente
la procedura di inserimento del codice.
Passaporto radio
È il documento che certifica il possesso
del sistema. Sul passaporto radio
sono riportati il modello del sistema, il
numero di serie ed il codice segreto.
In caso di smarrimento del passaporto
radio rivolgersi alla Rete Assistenziale
Fiat portando con sé un documento di
identità e i documenti identificativi di
possesso del veicolo.
AVVERTENZA Conservare con cura il
passaporto radio per fornire i dati
relativi alle autorità competenti in caso
di furto.
271

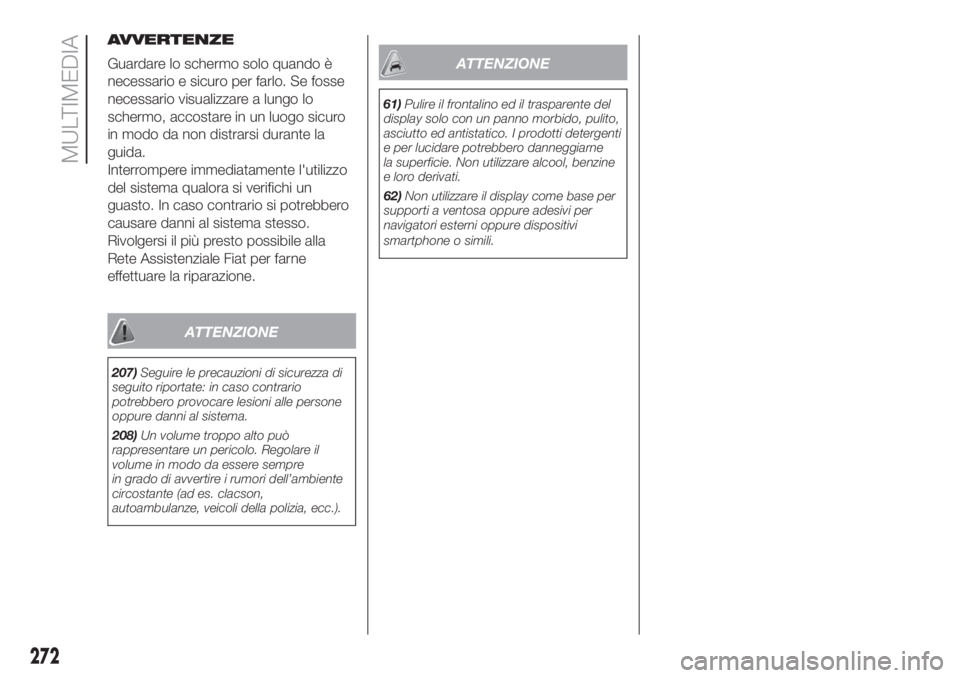

AVVERTENZE
Guardare lo schermo solo quando è
necessario e sicuro per farlo. Se fosse
necessario visualizzare a lungo lo
schermo, accostare in un luogo sicuro
in modo da non distrarsi durante la
guida.
Interrompere immediatamente l'utilizzo
del sistema qualora si verifichi un
guasto. In caso contrario si potrebbero
causare danni al sistema stesso.
Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per farne
effettuare la riparazione.
ATTENZIONE
207)Seguire le precauzioni di sicurezza di
seguito riportate: in caso contrario
potrebbero provocare lesioni alle persone
oppure danni al sistema.
208)Un volume troppo alto può
rappresentare un pericolo. Regolare il
volume in modo da essere sempre
in grado di avvertire i rumori dell’ambiente
circostante (ad es. clacson,
autoambulanze, veicoli della polizia, ecc.).
ATTENZIONE
61)Pulire il frontalino ed il trasparente del
display solo con un panno morbido, pulito,
asciutto ed antistatico. I prodotti detergenti
e per lucidare potrebbero danneggiarne
la superficie. Non utilizzare alcool, benzine
e loro derivati.
62)Non utilizzare il display come base per
supporti a ventosa oppure adesivi per
navigatori esterni oppure dispositivi
smartphone o simili.
272
MULTIMEDIA

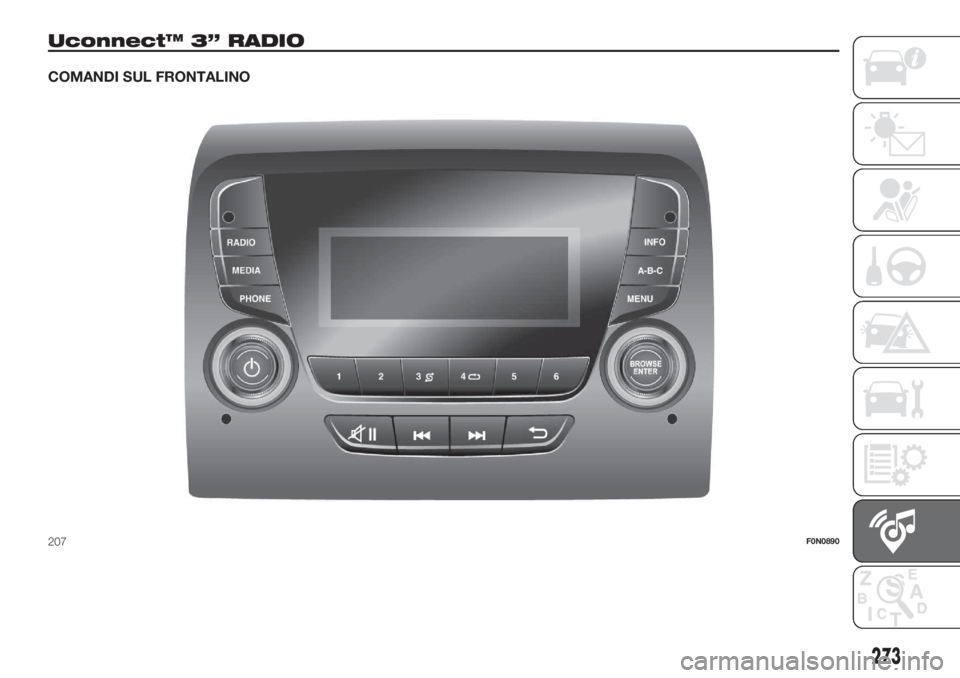

Uconnect™ 3” RADIO
COMANDI SUL FRONTALINO
207F0N0890
273

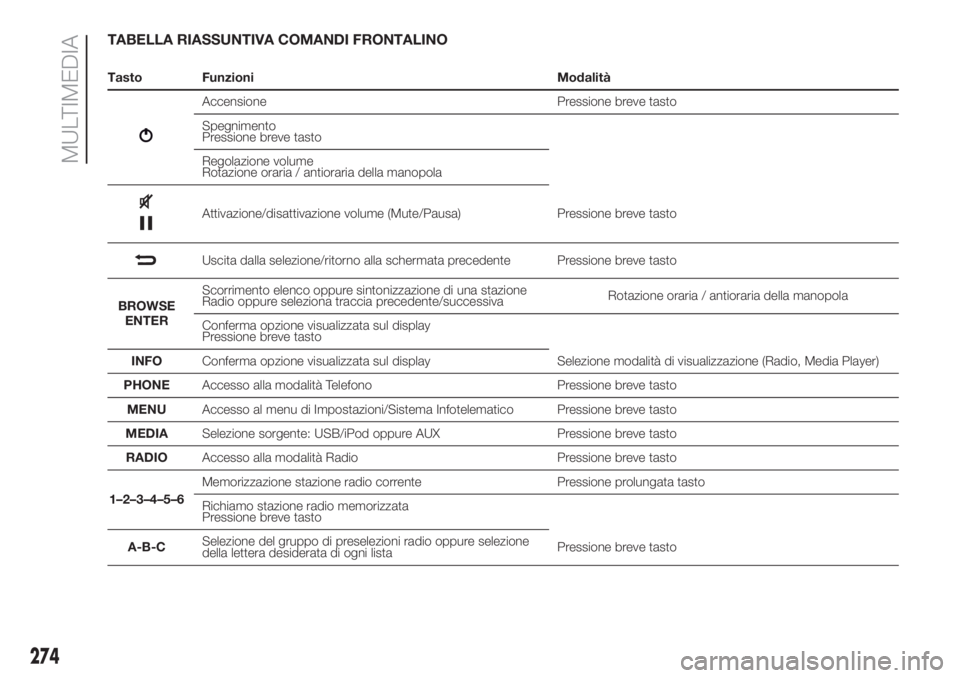

TABELLA RIASSUNTIVA COMANDI FRONTALINO
Tasto Funzioni Modalità
Accensione Pressione breve tasto
Spegnimento
Pressione breve tasto
Regolazione volume
Rotazione oraria / antioraria della manopola
Attivazione/disattivazione volume (Mute/Pausa) Pressione breve tasto
Uscita dalla selezione/ritorno alla schermata precedente Pressione breve tasto
BROWSE
ENTERScorrimento elenco oppure sintonizzazione di una stazione
Radio oppure seleziona traccia precedente/successivaRotazione oraria / antioraria della manopola
Conferma opzione visualizzata sul display
Pressione breve tasto
INFOConferma opzione visualizzata sul display Selezione modalità di visualizzazione (Radio, Media Player)
PHONEAccesso alla modalità Telefono Pressione breve tasto
MENUAccesso al menu di Impostazioni/Sistema Infotelematico Pressione breve tasto
MEDIASelezione sorgente: USB/iPod oppure AUX Pressione breve tasto
RADIOAccesso alla modalità Radio Pressione breve tasto
1–2–3–4–5–6Memorizzazione stazione radio corrente Pressione prolungata tasto
Richiamo stazione radio memorizzata
Pressione breve tasto
A-B-CSelezione del gruppo di preselezioni radio oppure selezione
della lettera desiderata di ogni listaPressione breve tasto
274
MULTIMEDIA

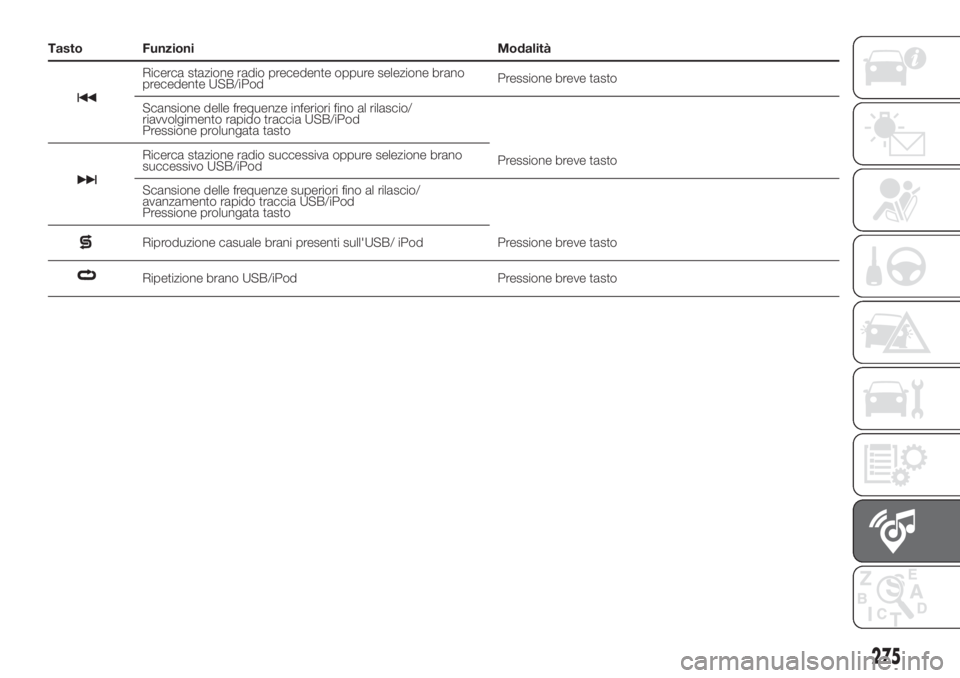

Tasto Funzioni Modalità
Ricerca stazione radio precedente oppure selezione brano
precedente USB/iPodPressione breve tasto
Scansione delle frequenze inferiori fino al rilascio/
riavvolgimento rapido traccia USB/iPod
Pressione prolungata tasto
Ricerca stazione radio successiva oppure selezione brano
successivo USB/iPodPressione breve tasto
Scansione delle frequenze superiori fino al rilascio/
avanzamento rapido traccia USB/iPod
Pressione prolungata tasto
Riproduzione casuale brani presenti sull'USB/ iPod Pressione breve tasto
Ripetizione brano USB/iPod Pressione breve tasto
275

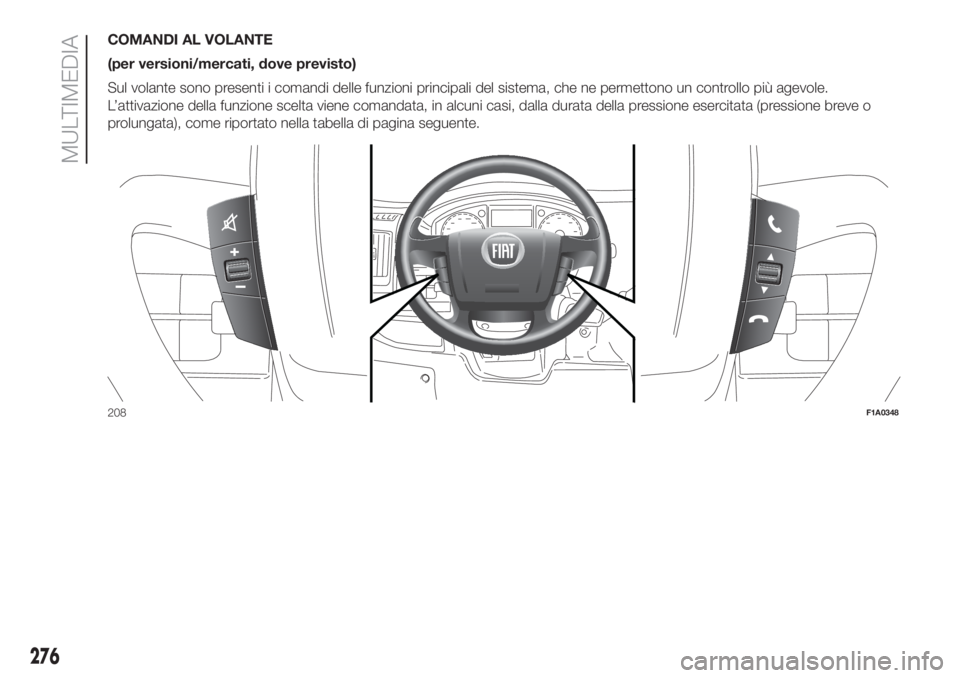

COMANDI AL VOLANTE
(per versioni/mercati, dove previsto)
Sul volante sono presenti i comandi delle funzioni principali del sistema, che ne permettono un controllo più agevole.
L’attivazione della funzione scelta viene comandata, in alcuni casi, dalla durata della pressione esercitata (pressione breve o
prolungata), come riportato nella tabella di pagina seguente.
208F1A0348
276
MULTIMEDIA

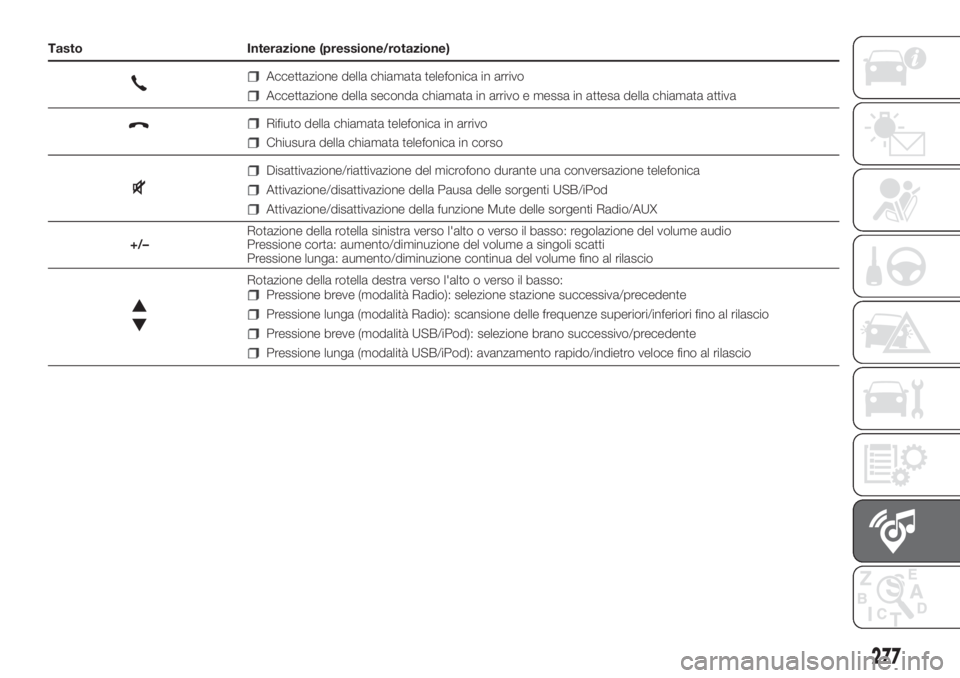

Tasto Interazione (pressione/rotazione)
Accettazione della chiamata telefonica in arrivo
Accettazione della seconda chiamata in arrivo e messa in attesa della chiamata attiva
Rifiuto della chiamata telefonica in arrivo
Chiusura della chiamata telefonica in corso
Disattivazione/riattivazione del microfono durante una conversazione telefonica
Attivazione/disattivazione della Pausa delle sorgenti USB/iPod
Attivazione/disattivazione della funzione Mute delle sorgenti Radio/AUX
+/–Rotazione della rotella sinistra verso l'alto o verso il basso: regolazione del volume audio
Pressione corta: aumento/diminuzione del volume a singoli scatti
Pressione lunga: aumento/diminuzione continua del volume fino al rilascio
Rotazione della rotella destra verso l'alto o verso il basso:Pressione breve (modalità Radio): selezione stazione successiva/precedente
Pressione lunga (modalità Radio): scansione delle frequenze superiori/inferiori fino al rilascio
Pressione breve (modalità USB/iPod): selezione brano successivo/precedente
Pressione lunga (modalità USB/iPod): avanzamento rapido/indietro veloce fino al rilascio
277

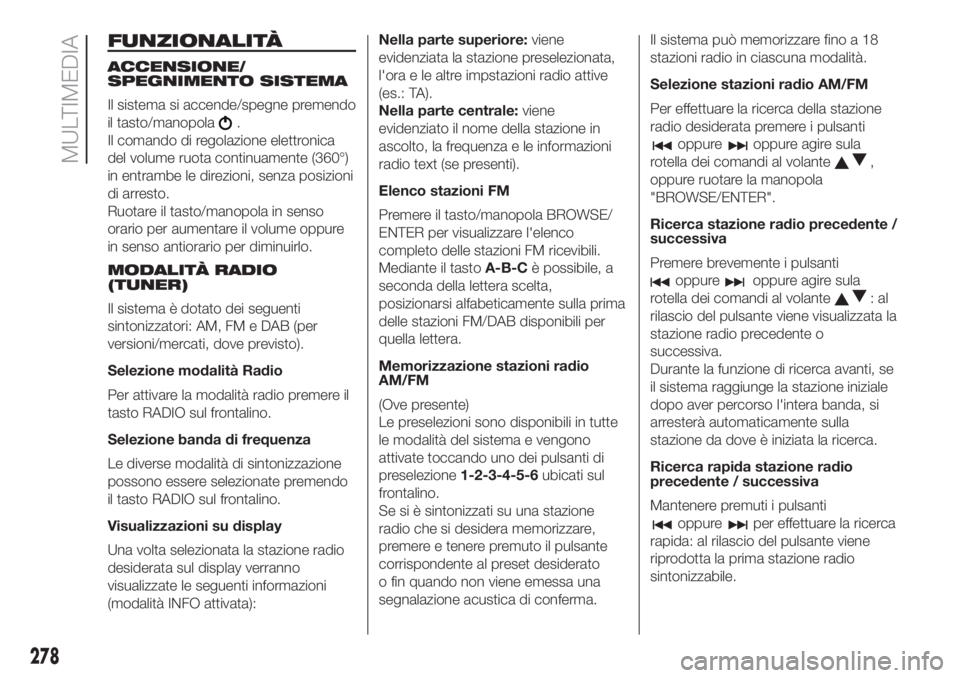

FUNZIONALITÀ
ACCENSIONE/
SPEGNIMENTO SISTEMA
Il sistema si accende/spegne premendo
il tasto/manopola
.
Il comando di regolazione elettronica
del volume ruota continuamente (360°)
in entrambe le direzioni, senza posizioni
di arresto.
Ruotare il tasto/manopola in senso
orario per aumentare il volume oppure
in senso antiorario per diminuirlo.
MODALITÀ RADIO
(TUNER)
Il sistema è dotato dei seguenti
sintonizzatori: AM, FM e DAB (per
versioni/mercati, dove previsto).
Selezione modalità Radio
Per attivare la modalità radio premere il
tasto RADIO sul frontalino.
Selezione banda di frequenza
Le diverse modalità di sintonizzazione
possono essere selezionate premendo
il tasto RADIO sul frontalino.
Visualizzazioni su display
Una volta selezionata la stazione radio
desiderata sul display verranno
visualizzate le seguenti informazioni
(modalità INFO attivata):Nella parte superiore:viene
evidenziata la stazione preselezionata,
l'ora e le altre impstazioni radio attive
(es.: TA).
Nella parte centrale:viene
evidenziato il nome della stazione in
ascolto, la frequenza e le informazioni
radio text (se presenti).
Elenco stazioni FM
Premere il tasto/manopola BROWSE/
ENTER per visualizzare l'elenco
completo delle stazioni FM ricevibili.
Mediante il tastoA-B-Cè possibile, a
seconda della lettera scelta,
posizionarsi alfabeticamente sulla prima
delle stazioni FM/DAB disponibili per
quella lettera.
Memorizzazione stazioni radio
AM/FM
(Ove presente)
Le preselezioni sono disponibili in tutte
le modalità del sistema e vengono
attivate toccando uno dei pulsanti di
preselezione1-2-3-4-5-6ubicati sul
frontalino.
Se si è sintonizzati su una stazione
radio che si desidera memorizzare,
premere e tenere premuto il pulsante
corrispondente al preset desiderato
o fin quando non viene emessa una
segnalazione acustica di conferma.Il sistema può memorizzare fino a 18
stazioni radio in ciascuna modalità.
Selezione stazioni radio AM/FM
Per effettuare la ricerca della stazione
radio desiderata premere i pulsanti
oppureoppure agire sula
rotella dei comandi al volante
,
oppure ruotare la manopola
"BROWSE/ENTER".
Ricerca stazione radio precedente /
successiva
Premere brevemente i pulsanti
oppureoppure agire sula
rotella dei comandi al volante
:al
rilascio del pulsante viene visualizzata la
stazione radio precedente o
successiva.
Durante la funzione di ricerca avanti, se
il sistema raggiunge la stazione iniziale
dopo aver percorso l'intera banda, si
arresterà automaticamente sulla
stazione da dove è iniziata la ricerca.
Ricerca rapida stazione radio
precedente / successiva
Mantenere premuti i pulsanti
oppureper effettuare la ricerca
rapida: al rilascio del pulsante viene
riprodotta la prima stazione radio
sintonizzabile.
278
MULTIMEDIA
