SCUDATO SPECIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
239

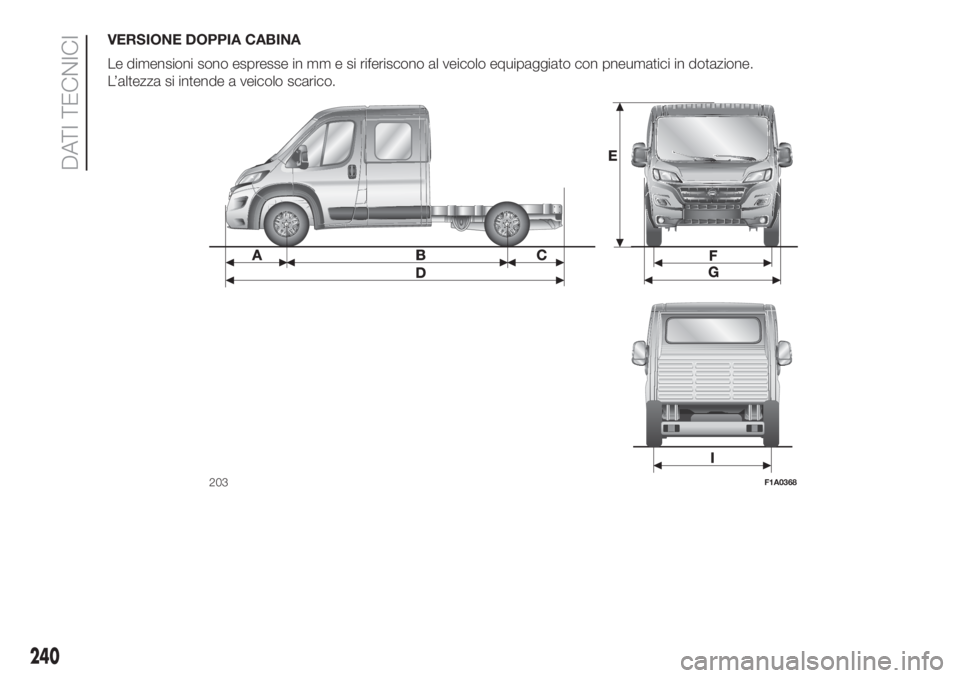

VERSIONE DOPPIA CABINA
Le dimensioni sono espresse in mm e si riferiscono al veicolo equipaggiato con pneumatici in dotazione.
L’altezza si intende a veicolo scarico.
203F1A0368
240
DATI TECNICI

DOPPIA CABINA
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Le dimensioni variano in base alle varie versioni nei limiti sopra indicati
241

PRESTAZIONI
Velocità massime ammissibili dopo il primo periodo di uso del veicolo in km/h.
Versioni2.0 115
Multijet 22.3 130
Multijet 22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FURGONE
(escluso
Allestimento
Tempo Libero)Tetto BASSO (H1)
148 155 161171 (solo
pneumatici 15")
161 (per
pneumatici 15" /
16")161
Tetto MEDIO (H2) 143 150 157166 (solo
pneumatici 15")
161 (per
pneumatici 15" /
16")160
Tetto ALTO (H3) 148 145 162 152 155
AUTOCARRI
CON CASSONE
/ CABINATI /
SCUDATI /
PIANALI
(escluso
Allestimento
Tempo Libero)Tetto BASSO (H1) 148 155 157171 (solo
pneumatici 15")
161 (per
pneumatici 15" /
16")161
CABINATI /
SCUDATI
(Allestimento
Tempo Libero)Tetto BASSO (H1)
148 152 152 152 152
242
DATI TECNICI

Versioni2.0 115
Multijet 22.3 130
Multijet 22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FURGONE
(Allestimento
Tempo Libero)Tetto BASSO (H1)
148 152 152 152 152
Tetto MEDIO (H2) 143 150 152 152 152
Tetto ALTO (H3) 148 145 152 152 152
Versioni2.3 130 Multijet 2 con AdBlue
Light / Maxi
PANORAMA/COMBITetto BASSO (H1) 155
Tetto MEDIO (H2) 150
Versioni3.0 140 Natural Power
Light / Maxi
Alimentazione a benzina(*)–90
Alimentazione a metanoTetto BASSO H1 159
Tetto MEDIO H2 155
Tetto ALTO H3 153
(*) I veicoli di categoria N2 sono limitati omologativamente a 90 km/h. I veicoli di categoria M2 sono invece limitati omologativamente a 100 km/h.
243

PESI E MASSE
Per identificare i pesi e le masse del
vostro veicolo fare riferimento alla
targhetta riportata in fig. 204 e descritta
anche nel capitolo “Targhetta
riassuntiva dei dati di identificazione” o
alla carta di circolazione del veicolo
che riporta i pesi omologati (per mercati
ove previsto)
EPeso massimo autorizzato del veicolo
a pieno carico (PTT).
FPeso massimo autorizzato del veicolo
(PTT) a pieno carico più il rimorchio.
Se il valore in questo campo è
omesso o c’è un trattino significa che
il veicolo non può trainare
GPeso massimo autorizzato sul primo
asse anteriore.
HPeso massimo autorizzato sul
secondo asse posteriore.Per calcolare la massa rimorchiabile
con rimorchio frenato fare la differenza
tra i valori F ed E riportati sulla
targhetta.
Es: F=6000 Kg - E=3500 Kg
Rimorchio frenato=2500 Kg
ATTENZIONENon superare la massa
del rimorchio e le masse trainabili
indicate.
ATTENZIONERispettare le capacità di
traino del veicolo.
Le tabelle riportano le masse
rimorchiabili per motorizzazione.
204F1A0245
244
DATI TECNICI

MASSE RIMORCHIABILI (Kg)
Legenda:
A= MASSA RIMORCHIABILE
B= RIMORCHIO NON FRENATO
C= CARICO SUL GANCIO TRAINO
ALLESTIMENTO (PTT) MOTORE A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 /
180 Multijet 2 Power
2.3 130 Multijet 2 con AdBlue
2.3 150 ECOJET
3.0 140 Natural Power
(escluso Panorama)2500 750 100
MAXI (HEAVY)35002.3 130 - 150 Multijet 2 /
180 Multijet 2 Power
2.3 130 Multijet 2 con AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 /
180 Multijet 2 Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 /
180 Multijet 2 Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 /
180 Multijet 2 Power2100 750 100
(*) Per Special T.L. 2500 Kg (massa rimorchiabile = 100 Kg)
245

NOTA Sono esclusi dalla tabella i seguenti veicoli:
Legenda:
A= MASSA RIMORCHIABILE
C= CARICO SUL GANCIO TRAINO
MOTORE ALLESTIMENTO DI CARROZZERIA PTT A C
TUTTIMINIBUS /
BASE MINIBUSTUTTI 4005 / 4250 / 4300 - -
NOTA Per veicoli con gancio traino: il carico statico verticale su gancio traino deve essere compreso nel peso massimo
autorizzato dichiarato per il veicolo.
MAX (Peso massimo autorizzato + MASSA RIMORCHIABILE) = 6500 kg
246
DATI TECNICI

RIFORNIMENTI
2.0 115 Multijet 22.3 130 -
150 Multijet 2 -
150 ECOJET2.3 130
Multijet
con AdBlue2.3 180 Multijet
2 PowerCombustibili
prescritti e
lubrificanti
originali
Serbatoio del
combustibile (litri):90(*)90(*)90(*)90(*)Gasolio per
autotrazione
(Specifica EN590) Compresa una
riserva di (litri):10/12 10/12 10/12 10/12
Serbatoio UREA (litri)
(per versioni mercati
dove previsto)-
15
(**)15 -AdBlue (soluzione
acqua-urea) norma
DIN 70 070 e ISO
22241-1
204) 205)
(*) Su tutte le versioni è possibile richiedere un serbatoio con capacità 120 litri (con riserva di 12 litri). Su allestimenti “Tempo libero” è possibile richiedere un
serbatoio con capacità 60 litri (con riserva 10 litri).
(**) Solo per versioni 150 ECOJET
247

2.0 115 Multijet 22.3 130 -
150 Multijet 2 -
150 ECOJET2.3 130
Multijet
con AdBlue2.3 180 Multijet
2 PowerCombustibili
prescritti e
lubrificanti
originali
Impianto di
raffreddamento
motore (litri):8(***)9,6(***)9,6(***)9,6(***)
Miscela di acqua
distillata e liquido
PARAFLU
UPal
50%(****)
Coppa del motore
(litri):4,5 5,7 5,7 5,7
SELENIA WR
FORWARD
Coppa del motore e
filtro (litri):5,3 6,3 6,3 6,3
(***) Con Webasto: + 1/4 litro - Riscaldatore sotto sedile 600 cc: + 1 litro - Riscaldatore posteriore 900cc: + 1,5 litri - Riscaldatore sotto sedile + Webasto: + 1,25 litri
- Riscaldatore posteriore + Webasto: +1,75 litri
(****) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLU
UPe del 40% di acqua demineralizzata.
248
