FIAT DUCATO BASE CAMPER 2017 Notice d'entretien (in French)

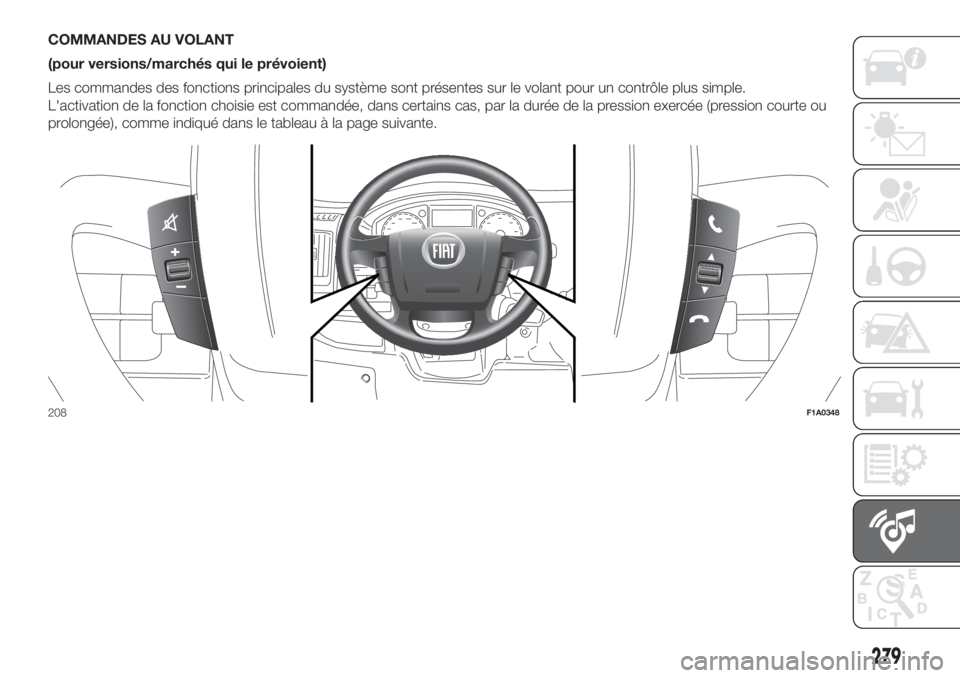

COMMANDES AU VOLANT
(pour versions/marchés qui le prévoient)
Les commandes des fonctions principales du système sont présentes sur le volant pour un contrôle plus simple.
L'activation de la fonction choisie est commandée, dans certains cas, par la durée de la pression exercée (pression courte ou
prolongée), comme indiqué dans le tableau à la page suivante.
208F1A0348
279

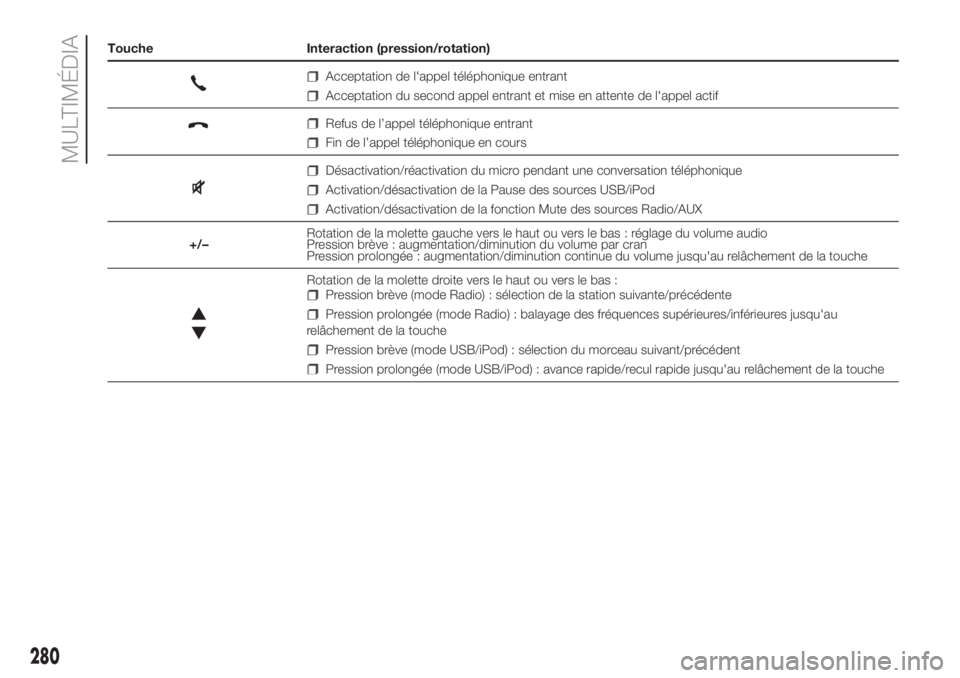

Touche Interaction (pression/rotation)
Acceptation de l'appel téléphonique entrant
Acceptation du second appel entrant et mise en attente de l'appel actif
Refus de l’appel téléphonique entrant
Fin de l’appel téléphonique en cours
Désactivation/réactivation du micro pendant une conversation téléphonique
Activation/désactivation de la Pause des sources USB/iPod
Activation/désactivation de la fonction Mute des sources Radio/AUX
+/–Rotation de la molette gauche vers le haut ou vers le bas : réglage du volume audio
Pression brève : augmentation/diminution du volume par cran
Pression prolongée : augmentation/diminution continue du volume jusqu'au relâchement de la touche
Rotation de la molette droite vers le haut ou vers le bas :Pression brève (mode Radio) : sélection de la station suivante/précédente
Pression prolongée (mode Radio) : balayage des fréquences supérieures/inférieures jusqu'au
relâchement de la touche
Pression brève (mode USB/iPod) : sélection du morceau suivant/précédent
Pression prolongée (mode USB/iPod) : avance rapide/recul rapide jusqu'au relâchement de la touche
280
MULTIMÉDIA

FONCTIONNALITÉS
MISE EN FONCTION/
EXTINCTION DU
SYSTÈME
Pour allumer/éteindre le système,
appuyer sur la touche/sélecteur
.
La commande de réglage électronique
du volume tourne continuellement
(360°) dans les deux sens, sans
positions d'arrêt.
Tourner la touche/sélecteur dans le
sens des aiguilles d'une montre pour
augmenter le volume ou dans le sens
inverse pour le baisser.
MODE RADIO (TUNER)
Le système est équipé des
syntoniseurs suivants : AM, FM et DAB
(pour les versions/marchés, qui le
prévoient).
Sélection du mode Radio
Pour activer le mode Radio, appuyer
sur la touche RADIO sur la façade.
Sélection de la bande de fréquence
Les différents modes de syntonisation
peuvent être sélectionnés en appuyant
sur la touche RADIO sur la façade.Visualisations à l'écran
Après avoir sélectionné sur l'écran la
station radio désirée, les informations
suivantes s'afficheront (mode INFO
activé) :
Dans la partie supérieure: la station
pré sélectionnée, l'heure et les autres
réglages actifs de la radio sont en
surbrillance (ex. : TA).
Dans la partie centrale: le nom de la
station à l'écoute, la fréquence et les
informations de texte radio sont en
surbrillance (le cas échéant).
Liste des stations FM
Appuyer sur la touche/sélecteur
BROWSE/ ENTER pour afficher la liste
complète des stations FM pouvant
être reçues.
La toucheA-B-Cpermet, selon la lettre
choisie, de se placer alphabétiquement
sur la première des stations FM/DAB
disponibles pour cette lettre.
Mise en mémoire des stations
Radio AM/FM
(suivant modèle)
Les présélections sont disponibles dans
tous les modes du système et sont
activées en touchant l'une des touches
de présélection1-2-3-4-5-6situées
sur la façade.Si l'on est syntonisé sur une station
radio que l'on souhaite mettre en
mémoire, appuyer et maintenir
le bouton enfoncé correspondant à la
présélection (preset) désirée ou jusqu'à
l'émission d'un signal sonore de
confirmation.
Le système peut mémoriser jusqu'à 18
stations radio dans chaque mode.
Sélection des stations Radio
AM/FM
Pour effectuer une recherche de la
station radio désirée, appuyer sur les
touches
ouou bien agir sur
la molette des commandes au volant
, ou tourner le sélecteur
« BROWSE/ENTER ».
Recherche de la station radio
précédente / suivante
Appuyer brièvement sur les boutons
ouou bien agir sur la molette
des commandes au volant
:
lorsque le bouton est relâché, la station
radio précédente ou suivante s'affiche.
Lors de la recherche en avant, si le
système atteint la station initiale après
avoir parcouru toute la bande, il s'arrête
automatiquement sur la station d'où la
recherche a commencé.
281

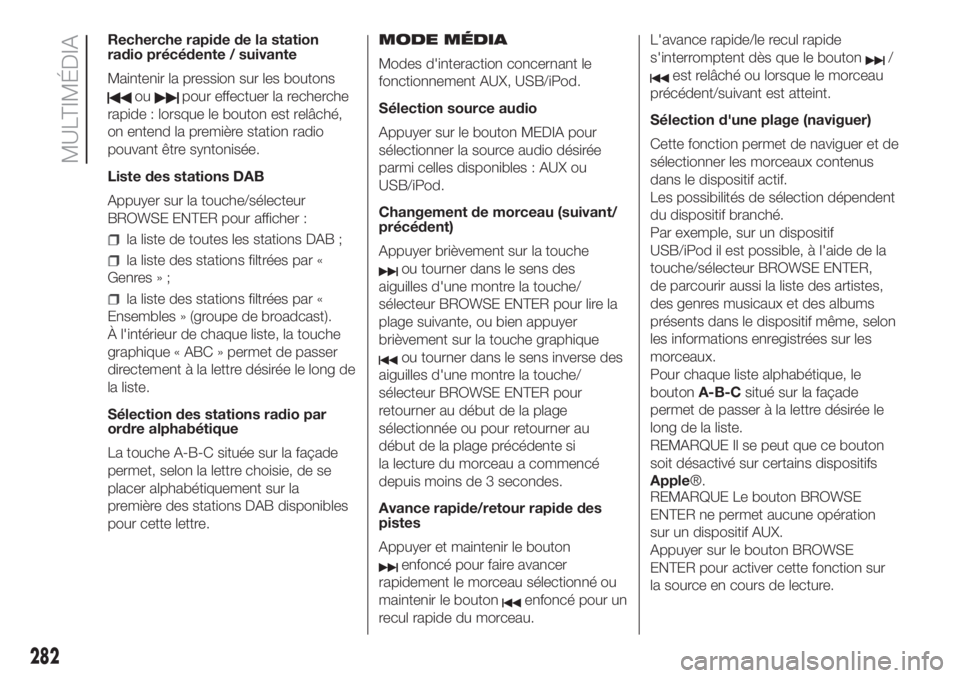

Recherche rapide de la station
radio précédente / suivante
Maintenir la pression sur les boutons
oupour effectuer la recherche
rapide : lorsque le bouton est relâché,
on entend la première station radio
pouvant être syntonisée.
Liste des stations DAB
Appuyer sur la touche/sélecteur
BROWSE ENTER pour afficher :
la liste de toutes les stations DAB ;
la liste des stations filtrées par «
Genres » ;
la liste des stations filtrées par «
Ensembles » (groupe de broadcast).
À l'intérieur de chaque liste, la touche
graphique « ABC » permet de passer
directement à la lettre désirée le long de
la liste.
Sélection des stations radio par
ordre alphabétique
La touche A-B-C située sur la façade
permet, selon la lettre choisie, de se
placer alphabétiquement sur la
première des stations DAB disponibles
pour cette lettre.MODE MÉDIA
Modes d'interaction concernant le
fonctionnement AUX, USB/iPod.
Sélection source audio
Appuyer sur le bouton MEDIA pour
sélectionner la source audio désirée
parmi celles disponibles : AUX ou
USB/iPod.
Changement de morceau (suivant/
précédent)
Appuyer brièvement sur la touche
ou tourner dans le sens des
aiguilles d'une montre la touche/
sélecteur BROWSE ENTER pour lire la
plage suivante, ou bien appuyer
brièvement sur la touche graphique
ou tourner dans le sens inverse des
aiguilles d'une montre la touche/
sélecteur BROWSE ENTER pour
retourner au début de la plage
sélectionnée ou pour retourner au
début de la plage précédente si
la lecture du morceau a commencé
depuis moins de 3 secondes.
Avance rapide/retour rapide des
pistes
Appuyer et maintenir le bouton
enfoncé pour faire avancer
rapidement le morceau sélectionné ou
maintenir le bouton
enfoncé pour un
recul rapide du morceau.L'avance rapide/le recul rapide
s'interromptent dès que le bouton
/
est relâché ou lorsque le morceau
précédent/suivant est atteint.
Sélection d'une plage (naviguer)
Cette fonction permet de naviguer et de
sélectionner les morceaux contenus
dans le dispositif actif.
Les possibilités de sélection dépendent
du dispositif branché.
Par exemple, sur un dispositif
USB/iPod il est possible, à l'aide de la
touche/sélecteur BROWSE ENTER,
de parcourir aussi la liste des artistes,
des genres musicaux et des albums
présents dans le dispositif même, selon
les informations enregistrées sur les
morceaux.
Pour chaque liste alphabétique, le
boutonA-B-Csitué sur la façade
permet de passer à la lettre désirée le
long de la liste.
REMARQUE Il se peut que ce bouton
soit désactivé sur certains dispositifs
Apple®.
REMARQUE Le bouton BROWSE
ENTER ne permet aucune opération
sur un dispositif AUX.
Appuyer sur le bouton BROWSE
ENTER pour activer cette fonction sur
la source en cours de lecture.
282
MULTIMÉDIA

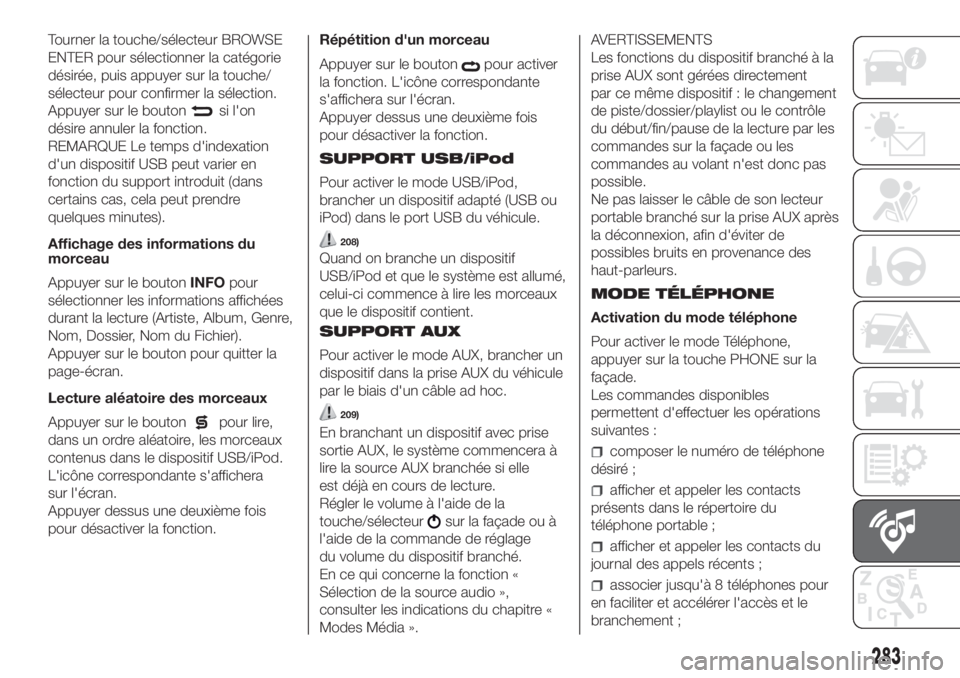

Tourner la touche/sélecteur BROWSE
ENTER pour sélectionner la catégorie
désirée, puis appuyer sur la touche/
sélecteur pour confirmer la sélection.
Appuyer sur le bouton
si l'on
désire annuler la fonction.
REMARQUE Le temps d'indexation
d'un dispositif USB peut varier en
fonction du support introduit (dans
certains cas, cela peut prendre
quelques minutes).
Affichage des informations du
morceau
Appuyer sur le boutonINFOpour
sélectionner les informations affichées
durant la lecture (Artiste, Album, Genre,
Nom, Dossier, Nom du Fichier).
Appuyer sur le bouton pour quitter la
page-écran.
Lecture aléatoire des morceaux
Appuyer sur le bouton
pour lire,
dans un ordre aléatoire, les morceaux
contenus dans le dispositif USB/iPod.
L'icône correspondante s'affichera
sur l'écran.
Appuyer dessus une deuxième fois
pour désactiver la fonction.Répétition d'un morceau
Appuyer sur le bouton
pour activer
la fonction. L'icône correspondante
s'affichera sur l'écran.
Appuyer dessus une deuxième fois
pour désactiver la fonction.
SUPPORT USB/iPod
Pour activer le mode USB/iPod,
brancher un dispositif adapté (USB ou
iPod) dans le port USB du véhicule.
208)
Quand on branche un dispositif
USB/iPod et que le système est allumé,
celui-ci commence à lire les morceaux
que le dispositif contient.
SUPPORT AUX
Pour activer le mode AUX, brancher un
dispositif dans la prise AUX du véhicule
par le biais d'un câble ad hoc.
209)
En branchant un dispositif avec prise
sortie AUX, le système commencera à
lire la source AUX branchée si elle
est déjà en cours de lecture.
Régler le volume à l'aide de la
touche/sélecteur
sur la façade ou à
l'aide de la commande de réglage
du volume du dispositif branché.
En ce qui concerne la fonction «
Sélection de la source audio »,
consulter les indications du chapitre «
Modes Média ».AVERTISSEMENTS
Les fonctions du dispositif branché à la
prise AUX sont gérées directement
par ce même dispositif : le changement
de piste/dossier/playlist ou le contrôle
du début/fin/pause de la lecture par les
commandes sur la façade ou les
commandes au volant n'est donc pas
possible.
Ne pas laisser le câble de son lecteur
portable branché sur la prise AUX après
la déconnexion, afin d'éviter de
possibles bruits en provenance des
haut-parleurs.
MODE TÉLÉPHONE
Activation du mode téléphone
Pour activer le mode Téléphone,
appuyer sur la touche PHONE sur la
façade.
Les commandes disponibles
permettent d'effectuer les opérations
suivantes :
composer le numéro de téléphone
désiré ;
afficher et appeler les contacts
présents dans le répertoire du
téléphone portable ;
afficher et appeler les contacts du
journal des appels récents ;
associer jusqu'à 8 téléphones pour
en faciliter et accélérer l'accès et le
branchement ;
283

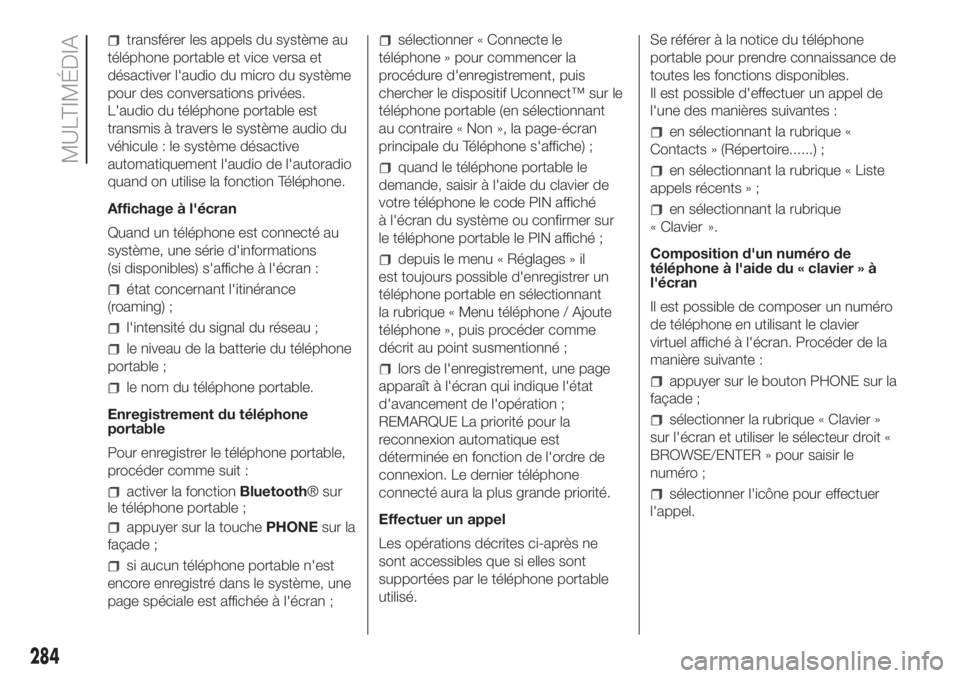

transférer les appels du système au
téléphone portable et vice versa et
désactiver l'audio du micro du système
pour des conversations privées.
L'audio du téléphone portable est
transmis à travers le système audio du
véhicule : le système désactive
automatiquement l'audio de l'autoradio
quand on utilise la fonction Téléphone.
Affichage à l'écran
Quand un téléphone est connecté au
système, une série d'informations
(si disponibles) s'affiche à l'écran :
état concernant l'itinérance
(roaming) ;
l'intensité du signal du réseau ;
le niveau de la batterie du téléphone
portable ;
le nom du téléphone portable.
Enregistrement du téléphone
portable
Pour enregistrer le téléphone portable,
procéder comme suit :
activer la fonctionBluetooth® sur
le téléphone portable ;
appuyer sur la touchePHONEsur la
façade ;
si aucun téléphone portable n'est
encore enregistré dans le système, une
page spéciale est affichée à l'écran ;
sélectionner « Connecte le
téléphone » pour commencer la
procédure d'enregistrement, puis
chercher le dispositif Uconnect™ sur le
téléphone portable (en sélectionnant
au contraire « Non », la page-écran
principale du Téléphone s'affiche) ;
quand le téléphone portable le
demande, saisir à l'aide du clavier de
votre téléphone le code PIN affiché
à l'écran du système ou confirmer sur
le téléphone portable le PIN affiché ;
depuis le menu « Réglages » il
est toujours possible d'enregistrer un
téléphone portable en sélectionnant
la rubrique « Menu téléphone / Ajoute
téléphone », puis procéder comme
décrit au point susmentionné ;
lors de l'enregistrement, une page
apparaît à l'écran qui indique l'état
d'avancement de l'opération ;
REMARQUE La priorité pour la
reconnexion automatique est
déterminée en fonction de l'ordre de
connexion. Le dernier téléphone
connecté aura la plus grande priorité.
Effectuer un appel
Les opérations décrites ci-après ne
sont accessibles que si elles sont
supportées par le téléphone portable
utilisé.Se référer à la notice du téléphone
portable pour prendre connaissance de
toutes les fonctions disponibles.
Il est possible d'effectuer un appel de
l'une des manières suivantes :
en sélectionnant la rubrique «
Contacts » (Répertoire......) ;
en sélectionnant la rubrique « Liste
appels récents » ;
en sélectionnant la rubrique
« Clavier».
Composition d'un numéro de
téléphone à l'aide du « clavier » à
l'écran
Il est possible de composer un numéro
de téléphone en utilisant le clavier
virtuel affiché à l'écran. Procéder de la
manière suivante :
appuyer sur le bouton PHONE sur la
façade ;
sélectionner la rubrique « Clavier »
sur l'écran et utiliser le sélecteur droit «
BROWSE/ENTER » pour saisir le
numéro ;
sélectionner l'icône pour effectuer
l'appel.
284
MULTIMÉDIA

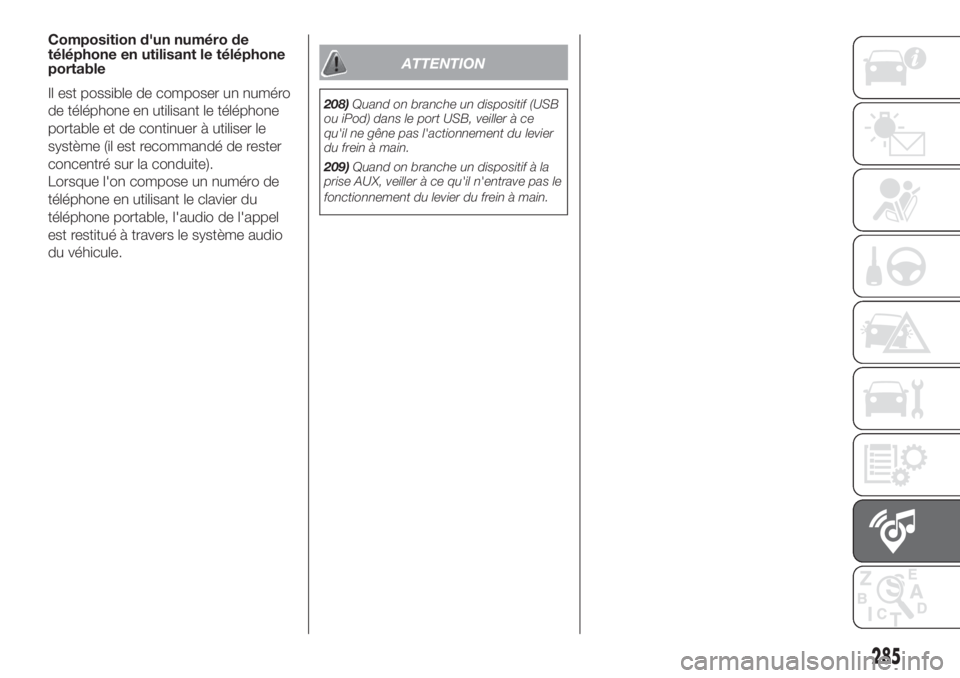

Composition d'un numéro de
téléphone en utilisant le téléphone
portable
Il est possible de composer un numéro
de téléphone en utilisant le téléphone
portable et de continuer à utiliser le
système (il est recommandé de rester
concentré sur la conduite).
Lorsque l'on compose un numéro de
téléphone en utilisant le clavier du
téléphone portable, l'audio de l'appel
est restitué à travers le système audio
du véhicule.
ATTENTION
208)Quand on branche un dispositif (USB
ou iPod) dans le port USB, veiller à ce
qu'il ne gêne pas l'actionnement du levier
du frein à main.
209)Quand on branche un dispositif à la
prise AUX, veiller à ce qu'il n'entrave pas le
fonctionnement du levier du frein à main.
285

Uconnect™ 5” RADIO – Uconnect™ 5” RADIO NAV
COMMANDES SUR LA FAÇADE
209F1A0340
286
MULTIMÉDIA

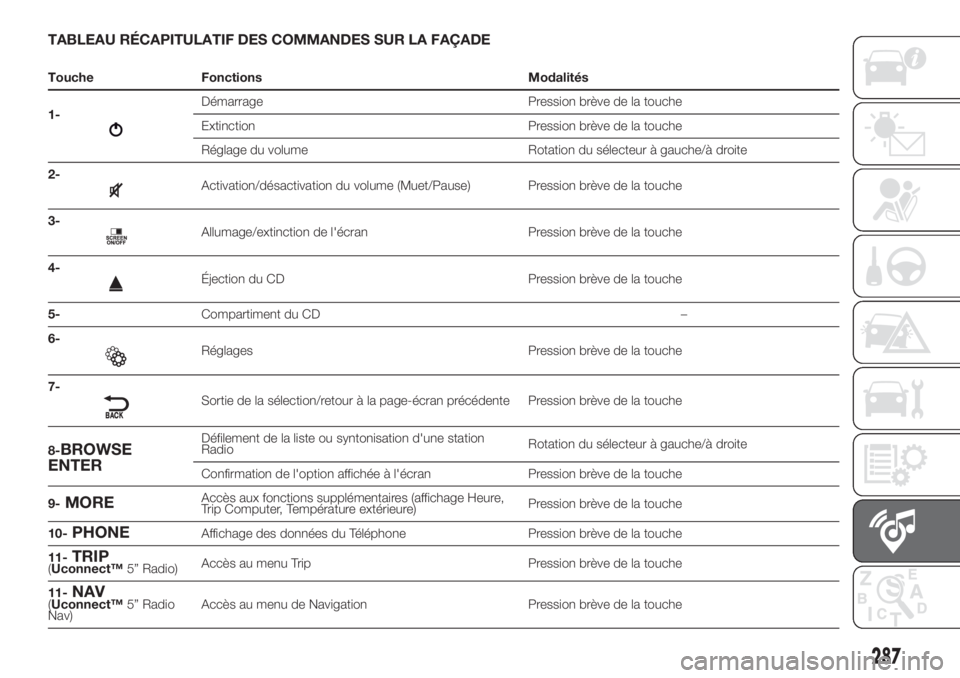

TABLEAU RÉCAPITULATIF DES COMMANDES SUR LA FAÇADE
Touche Fonctions Modalités
1-
Démarrage Pression brève de la touche
Extinction Pression brève de la touche
Réglage du volume Rotation du sélecteur à gauche/à droite
2-
Activation/désactivation du volume (Muet/Pause) Pression brève de la touche
3-
Allumage/extinction de l'écran Pression brève de la touche
4-
Éjection du CD Pression brève de la touche
5-Compartiment du CD –
6-
Réglages Pression brève de la touche
7-
Sortie de la sélection/retour à la page-écran précédente Pression brève de la touche
8-
BROWSE
ENTERDéfilement de la liste ou syntonisation d'une station
RadioRotation du sélecteur à gauche/à droite
Confirmation de l'option affichée à l'écran Pression brève de la touche
9-
MOREAccès aux fonctions supplémentaires (affichage Heure,
Trip Computer, Température extérieure)Pression brève de la touche
10-
PHONEAffichage des données du Téléphone Pression brève de la touche
11-
TRIP(Uconnect™5” Radio)Accès au menu Trip Pression brève de la touche
11-
NAV(Uconnect™5” Radio
Nav)Accès au menu de Navigation Pression brève de la touche
287

Touche Fonctions Modalités
12-
MEDIASélection support: CD, USB/iPod, AUX,Bluetooth®Pression brève de la touche
13-
RADIOAccès au mode Radio Pression brève de la touche
288
MULTIMÉDIA
8-BROWSE
ENTERDéfilement de la liste ou syntonisation d'une station
RadioRotation du sélecteur à gauche/à droite
Confirmation de l'option affichée à l'écran Pression brève de la touche
9-
MOREAccès aux fonctions supplémentaires (affichage Heure,
Trip Computer, Température extérieure)Pression brève de la touche
10-
PHONEAffichage des données du Téléphone Pression brève de la touche
11-
TRIP(Uconnect™5” Radio)Accès au menu Trip Pression brève de la touche
11-
NAV(Uconnect™5” Radio
Nav)Accès au menu de Navigation Pression brève de la touche
