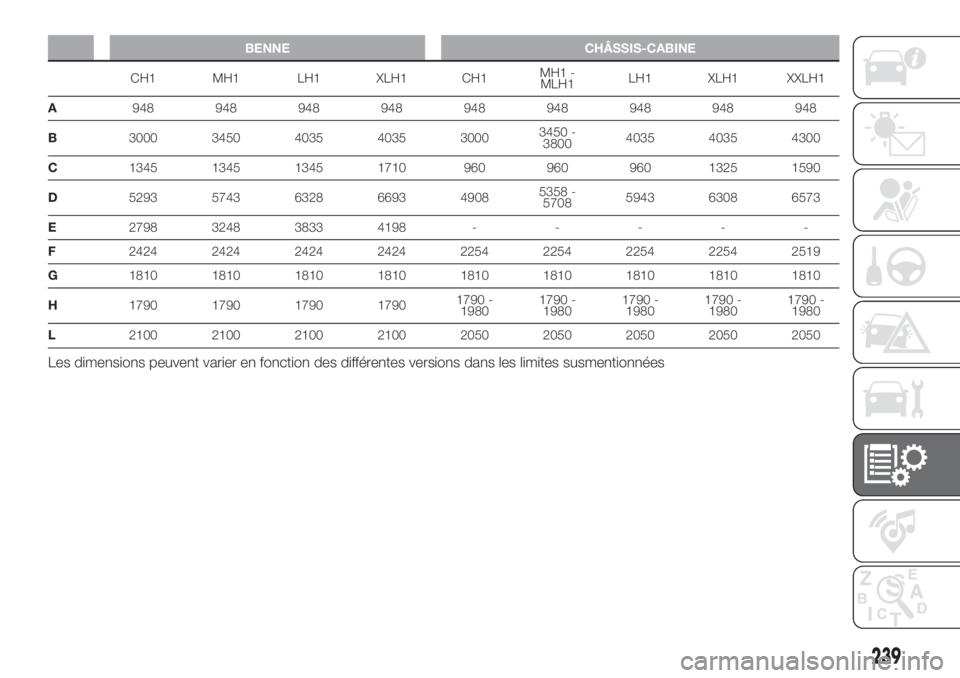

BENNE CHÂSSIS-CABINE
CH1 MH1 LH1 XLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A948 948 948 948 948 948 948 948 948
B3000 3450 4035 4035 30003450 -
38004035 4035 4300
C1345 1345 1345 1710 960 960 960 1325 1590
D5293 5743 6328 6693 49085358 -
57085943 6308 6573
E2798 3248 3833 4198-----
F2424 2424 2424 2424 2254 2254 2254 2254 2519
G1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 1790 1790 17901790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2100 2100 2100 2100 2050 2050 2050 2050 2050
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
239

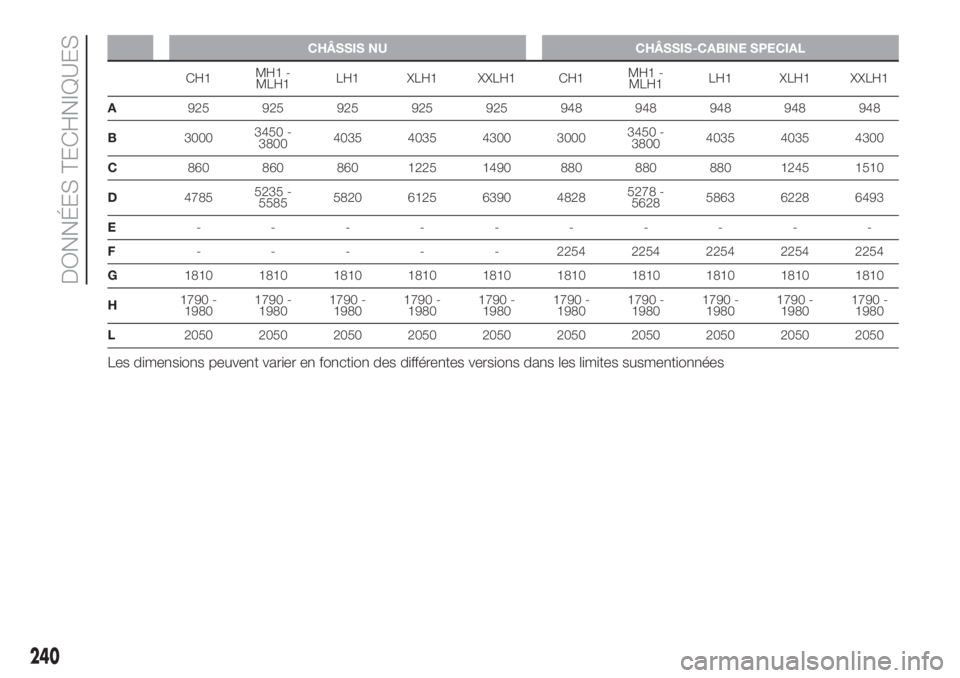

CHÂSSIS NU CHÂSSIS-CABINE SPECIAL
CH1MH1 -
MLH1LH1 XLH1 XXLH1 CH1MH1 -
MLH1LH1 XLH1 XXLH1
A925 925 925 925 925 948 948 948 948 948
B30003450 -
38004035 4035 4300 30003450 -
38004035 4035 4300
C860 860 860 1225 1490 880 880 880 1245 1510
D47855235 -
55855820 6125 6390 48285278 -
56285863 6228 6493
E----------
F-----2254 2254 2254 2254 2254
G1810 1810 1810 1810 1810 1810 1810 1810 1810 1810
H1790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
19801790 -
1980
L2050 2050 2050 2050 2050 2050 2050 2050 2050 2050
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
240
DONNÉES TECHNIQUES

CHÂSSIS NU SPÉCIAL
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A925 925 925 925 925
B3000 3450 - 3800 4035 4035 4300
C880 880 880 1245 1510
D4805 5255 - 5605 5840 6205 6470
G1810 1810 1810 1810 1810
H1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L2050 2050 2050 2050 2050
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
241

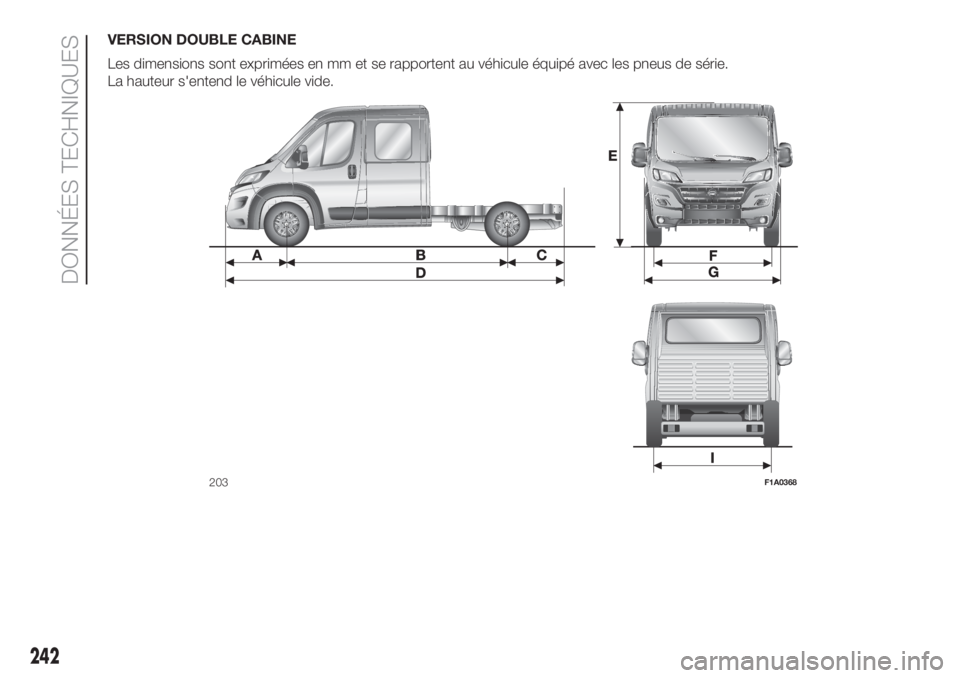

VERSION DOUBLE CABINE
Les dimensions sont exprimées en mm et se rapportent au véhicule équipé avec les pneus de série.
La hauteur s'entend le véhicule vide.
203F1A0368
242
DONNÉES TECHNIQUES

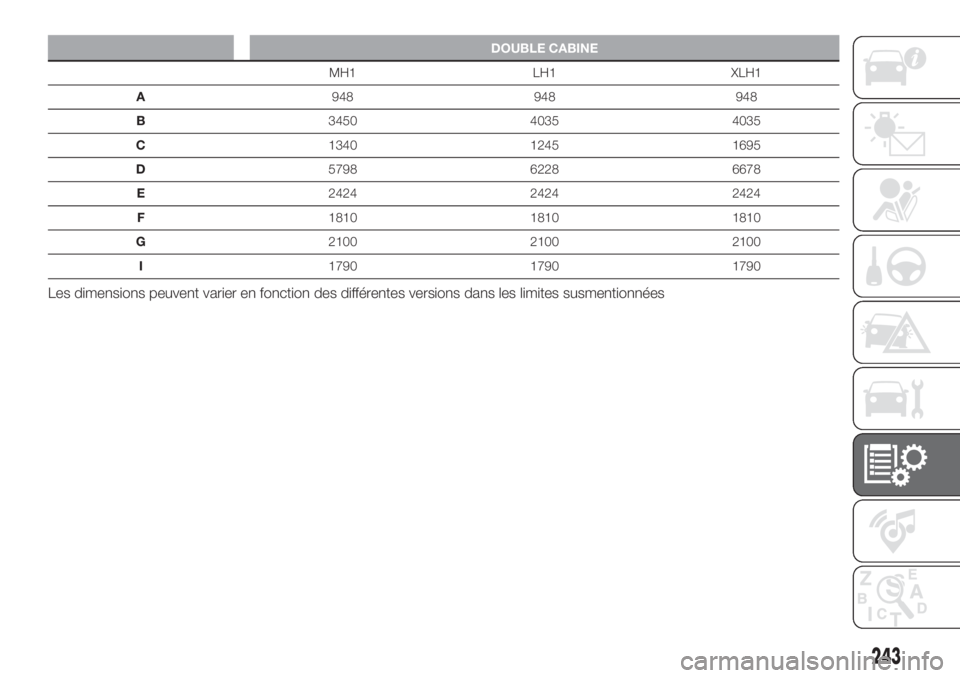

DOUBLE CABINE
MH1 LH1 XLH1
A948 948 948
B3450 4035 4035
C1340 1245 1695
D5798 6228 6678
E2424 2424 2424
F1810 1810 1810
G2100 2100 2100
I1790 1790 1790
Les dimensions peuvent varier en fonction des différentes versions dans les limites susmentionnées
243

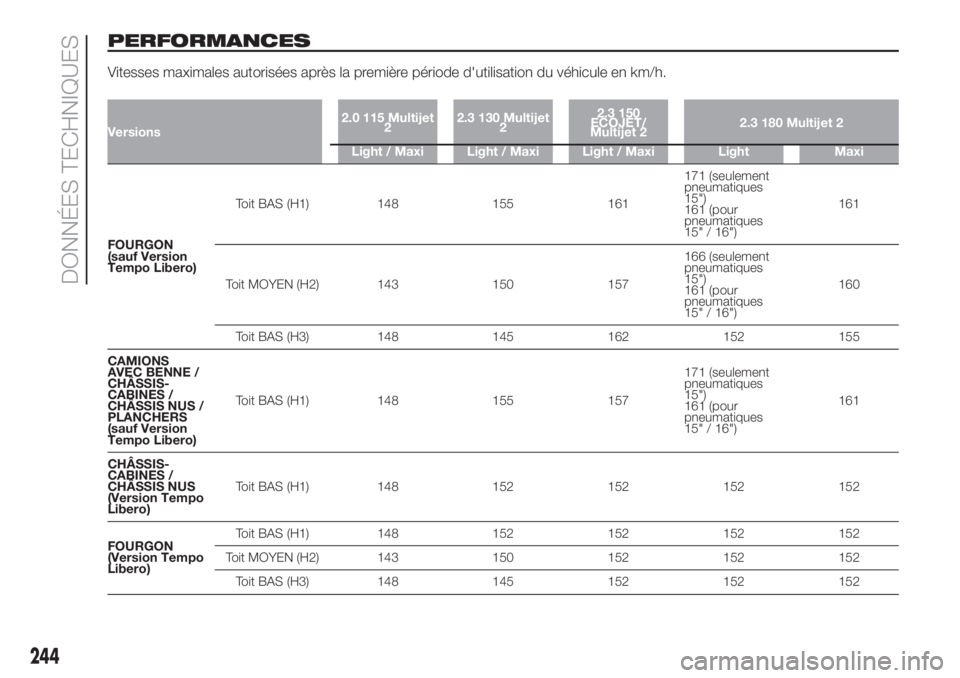

PERFORMANCES
Vitesses maximales autorisées après la première période d'utilisation du véhicule en km/h.
Versions2.0 115 Multijet
22.3 130 Multijet
22.3 150
ECOJET/
Multijet 22.3 180 Multijet 2
Light / Maxi Light / Maxi Light / Maxi Light Maxi
FOURGON
(sauf Version
Tempo Libero)Toit BAS (H1) 148 155 161171 (seulement
pneumatiques
15")
161 (pour
pneumatiques
15" / 16")161
Toit MOYEN (H2) 143 150 157166 (seulement
pneumatiques
15")
161 (pour
pneumatiques
15" / 16")160
Toit BAS (H3) 148 145 162 152 155
CAMIONS
AVEC BENNE /
CHÂSSIS-
CABINES /
CHÂSSIS NUS /
PLANCHERS
(sauf Version
Tempo Libero)Toit BAS (H1) 148 155 157171 (seulement
pneumatiques
15")
161 (pour
pneumatiques
15" / 16")161
CHÂSSIS-
CABINES /
CHÂSSIS NUS
(Version Tempo
Libero)Toit BAS (H1) 148 152 152 152 152
FOURGON
(Version Tempo
Libero)Toit BAS (H1) 148 152 152 152 152
Toit MOYEN (H2) 143 150 152 152 152
Toit BAS (H3) 148 145 152 152 152
244
DONNÉES TECHNIQUES

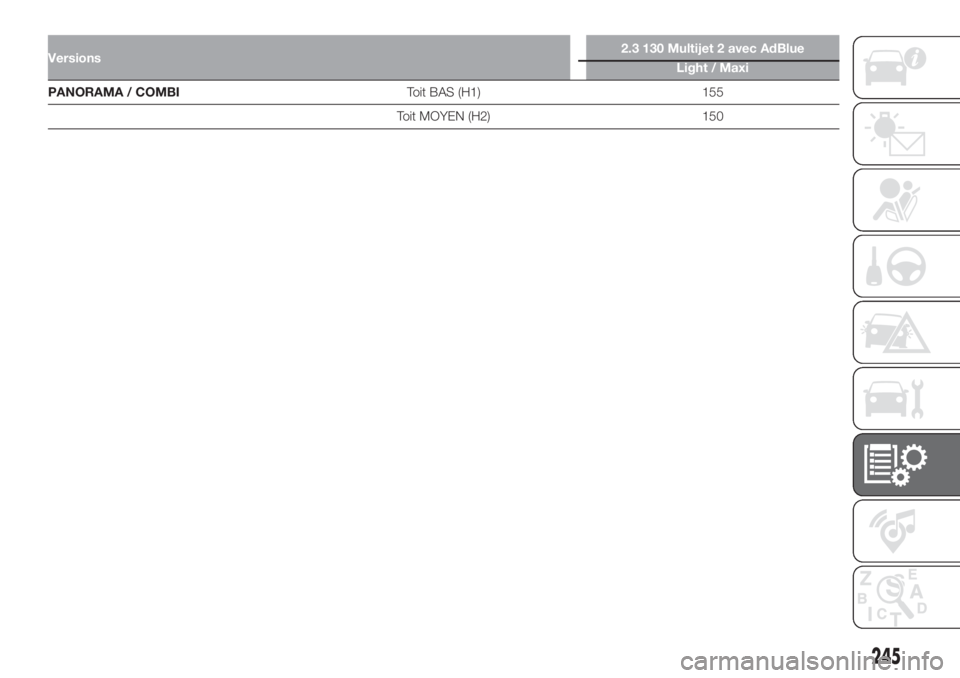

Versions2.3 130 Multijet 2 avec AdBlue
Light / Maxi
PANORAMA / COMBIToit BAS (H1) 155
Toit MOYEN (H2) 150
245

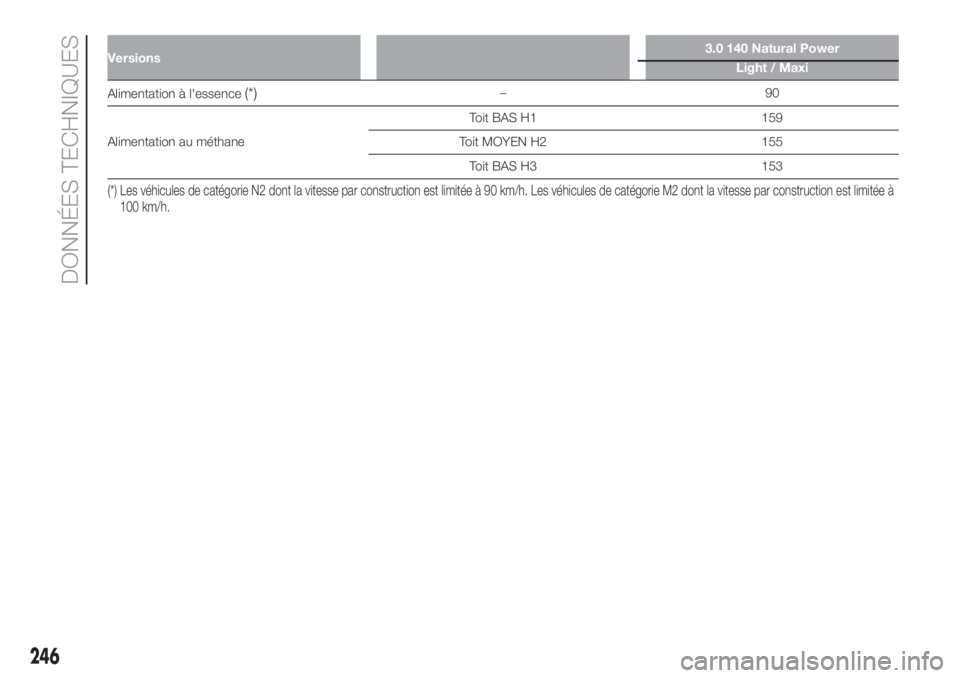

Versions3.0 140 Natural Power
Light / Maxi
Alimentation à l'essence(*)–90
Alimentation au méthaneToit BAS H1 159
Toit MOYEN H2 155
Toit BAS H3 153
(*) Les véhicules de catégorie N2 dont la vitesse par construction est limitée à 90 km/h. Les véhicules de catégorie M2 dont la vitesse par constructionest limitée à
100 km/h.
246
DONNÉES TECHNIQUES

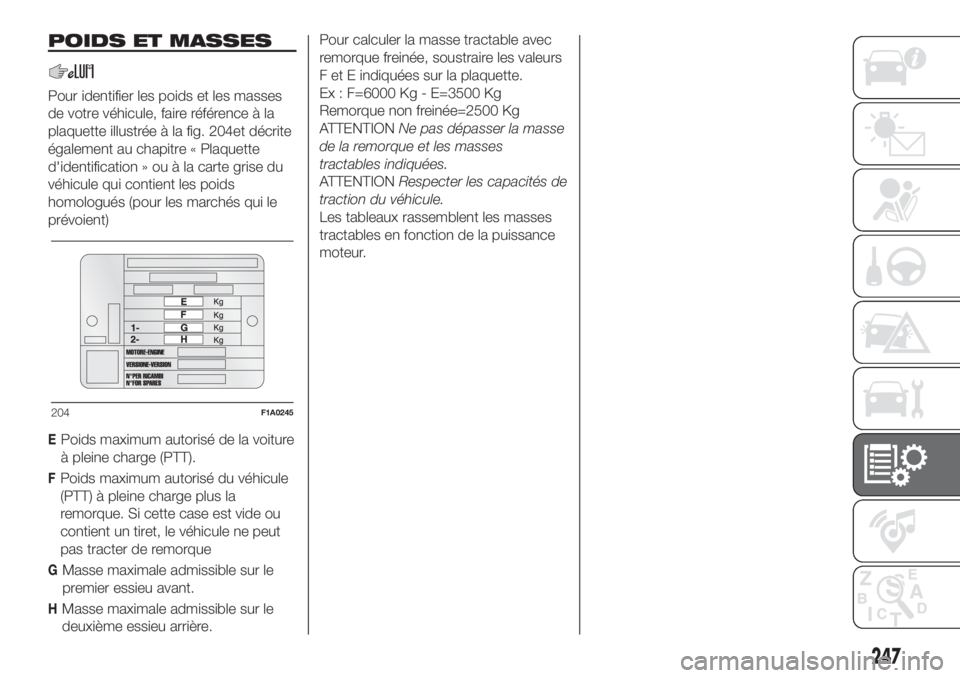

POIDS ET MASSES
Pour identifier les poids et les masses
de votre véhicule, faire référence à la
plaquette illustrée à la fig. 204et décrite
également au chapitre « Plaquette
d'identification » ou à la carte grise du
véhicule qui contient les poids
homologués (pour les marchés qui le
prévoient)
EPoids maximum autorisé de la voiture
à pleine charge (PTT).
FPoids maximum autorisé du véhicule
(PTT) à pleine charge plus la
remorque. Si cette case est vide ou
contient un tiret, le véhicule ne peut
pas tracter de remorque
GMasse maximale admissible sur le
premier essieu avant.
HMasse maximale admissible sur le
deuxième essieu arrière.Pour calculer la masse tractable avec
remorque freinée, soustraire les valeurs
F et E indiquées sur la plaquette.
Ex : F=6000 Kg - E=3500 Kg
Remorque non freinée=2500 Kg
ATTENTIONNe pas dépasser la masse
de la remorque et les masses
tractables indiquées.
ATTENTIONRespecter les capacités de
traction du véhicule.
Les tableaux rassemblent les masses
tractables en fonction de la puissance
moteur.
204F1A0245
247

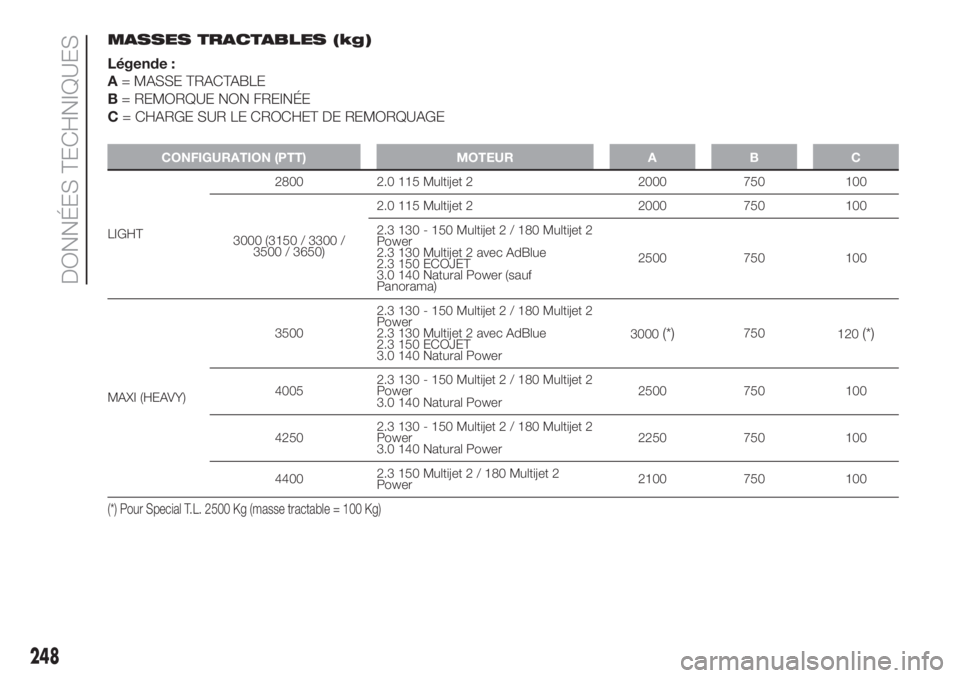

MASSES TRACTABLES (kg)
Légende :
A= MASSE TRACTABLE
B= REMORQUE NON FREINÉE
C= CHARGE SUR LE CROCHET DE REMORQUAGE
CONFIGURATION (PTT) MOTEUR A B C
LIGHT2800 2.0 115 Multijet 2 2000 750 100
3000 (3150 / 3300 /
3500 / 3650)2.0 115 Multijet 2 2000 750 100
2.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 avec AdBlue
2.3 150 ECOJET
3.0 140 Natural Power (sauf
Panorama)2500 750 100
MAXI (HEAVY)35002.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
2.3 130 Multijet 2 avec AdBlue
2.3 150 ECOJET
3.0 140 Natural Power3000
(*)750
120(*)
40052.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2500 750 100
42502.3 130 - 150 Multijet 2 / 180 Multijet 2
Power
3.0 140 Natural Power2250 750 100
44002.3 150 Multijet 2 / 180 Multijet 2
Power2100 750 100
(*) Pour Special T.L. 2500 Kg (masse tractable = 100 Kg)
