SYMBOLEN
Sommige onderdelen van de auto zijn
voorzien van gekleurde plaatjes met
daarop symbolen die de
voorzorgsmaatregelen aangeven die in
acht genomen moeten worden
wanneer het betreffende onderdeel
wordt gebruikt. Onder de motorkap is
tevens een plaatje aangebracht,
waarop de betekenis van deze
symbolen wordt toegelicht.
VERANDERINGEN/
WIJZIGINGEN AAN HET
VOERTUIG
BELANGRIJK Elke verandering of
wijziging aan het voertuig kan ernstige
negatieve invloed hebben op de
veiligheid en de wegligging ervan,
hetgeen kan leiden tot ongevallen
waarbij de inzittenden zelfs dodelijk
gewond kunnen raken.FIAT CODE SYSTEEM
IN HET KORT
Dit is een elektronische
startblokkering die de beveiliging
tegen diefstalpogingen verbetert. Hij
wordt automatisch geactiveerd als de
sleutel uit de startinrichting wordt
genomen.
Elke sleutel bevat een elektronisch
apparaatje dat bij het starten een
signaal ontvangt van een speciale
antenne die in het contactslot is
ingebouwd. Het signaal, dat elke keer
dat de auto wordt gestart wijzigt, is
het "wachtwoord" waarmee de
regeleenheid de sleutel herkent en
het starten van de motor vrijgeeft.
1)
Werking
Elke keer dat de motor wordt gestart
door de sleutel naar de standMAR
te draaien, stuurt de regeleenheid van
het Fiat CODE systeem een
herkenningscode naar de Powertrain
Control Module (PCM) om de
startblokkering uit te schakelen.Deze code wordt alleen verzonden als
de regeleenheid van het Fiat CODE-
systeem de door de sleutel verstuurde
code herkent.
Elke keer dat de contactsleutel naar de
stand STOP wordt gedraaid, schakelt
het Fiat CODE-systeem de functies van
de motorregeleenheid uit.
Onregelmatige werking
Als de code tijdens het starten niet
correct herkend wordt, gaat het
waarschuwingslampje
op het
instrumentenpaneel branden en
verschijnt een bericht op het display (zie
hoofdstuk "Lampjes en berichten").
Draai in dit geval de sleutel naarSTOP
en vervolgens weer naarMAR; als
de motor geblokkeerd blijft, probeer het
dan nogmaals met een van de andere
bij het voertuig geleverde sleutels.
Neem contact op met het Fiat
Servicenetwerk als de motor nog
steeds niet gestart kan worden.
BELANGRIJK Elke sleutel heeft een
specifieke code die in de regeleenheid
van het systeem moet worden
opgeslagen. Neem contact op met het
Fiat Servicenetwerk om nieuwe sleutels
(maximaal 8) te laten opslaan.
8
KENNISMAKING MET DE AUTO

BELANGRIJK
1)Druk het knopje B alleen in wanneer de
sleutel ver genoeg van het lichaam (vooral
de ogen) en van voorwerpen die snel
beschadigen (bijvoorbeeld kleding)
is verwijderd. Laat de sleutel nooit
onbewaakt achter om te voorkomen dat
iemand (bijvoorbeeld een kind) per ongeluk
op de knop drukt.
BELANGRIJK
1)Lege batterijen zijn schadelijk voor het
milieu. Lege batterijen moeten
overeenkomstig de wet in speciale bakken
gedeponeerd worden. Ze kunnen ook
ingeleverd worden bij het Fiat
Servicenetwerk dat voor hun verwerking
zal zorgen.

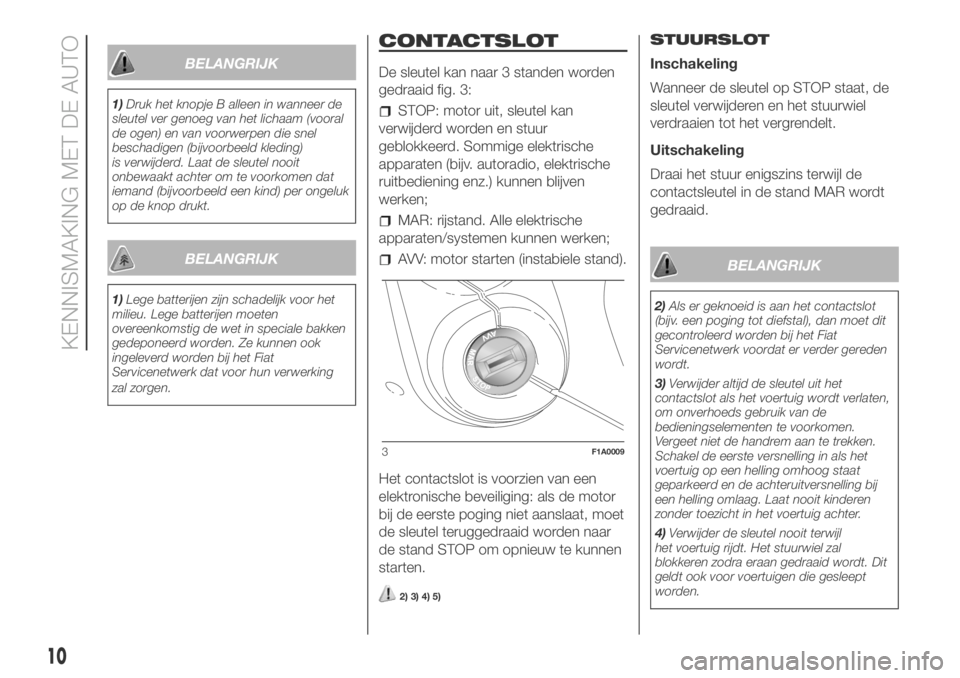

CONTACTSLOT
De sleutel kan naar 3 standen worden
gedraaid fig. 3:
STOP: motor uit, sleutel kan
verwijderd worden en stuur
geblokkeerd. Sommige elektrische
apparaten (bijv. autoradio, elektrische
ruitbediening enz.) kunnen blijven
werken;
MAR: rijstand. Alle elektrische
apparaten/systemen kunnen werken;
AVV: motor starten (instabiele stand).
Het contactslot is voorzien van een
elektronische beveiliging: als de motor
bij de eerste poging niet aanslaat, moet
de sleutel teruggedraaid worden naar
de stand STOP om opnieuw te kunnen
starten.
2) 3) 4) 5)
STUURSLOT
Inschakeling
Wanneer de sleutel op STOP staat, de
sleutel verwijderen en het stuurwiel
verdraaien tot het vergrendelt.
Uitschakeling
Draai het stuur enigszins terwijl de
contactsleutel in de stand MAR wordt
gedraaid.
BELANGRIJK
2)Als er geknoeid is aan het contactslot
(bijv. een poging tot diefstal), dan moet dit
gecontroleerd worden bij het Fiat
Servicenetwerk voordat er verder gereden
wordt.
3)Verwijder altijd de sleutel uit het
contactslot als het voertuig wordt verlaten,
om onverhoeds gebruik van de
bedieningselementen te voorkomen.
Vergeet niet de handrem aan te trekken.
Schakel de eerste versnelling in als het
voertuig op een helling omhoog staat
geparkeerd en de achteruitversnelling bij
een helling omlaag. Laat nooit kinderen
zonder toezicht in het voertuig achter.
4)Verwijder de sleutel nooit terwijl
het voertuig rijdt. Het stuurwiel zal
blokkeren zodra eraan gedraaid wordt. Dit
geldt ook voor voertuigen die gesleept
worden.
3F1A0009
10
KENNISMAKING MET DE AUTO

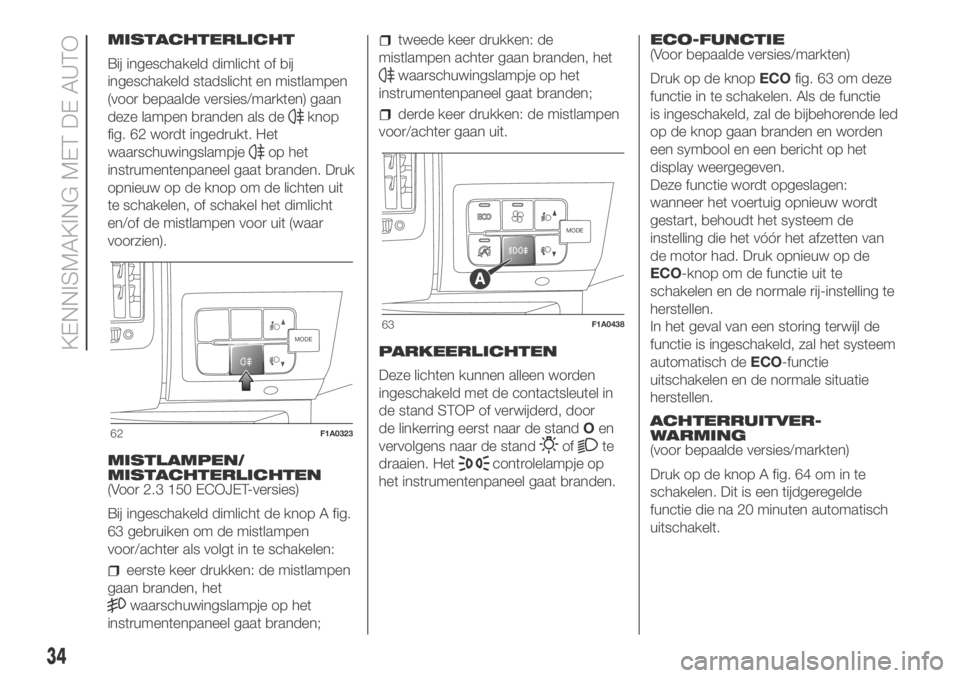

MISTACHTERLICHT
Bij ingeschakeld dimlicht of bij
ingeschakeld stadslicht en mistlampen
(voor bepaalde versies/markten) gaan
deze lampen branden als de
knop
fig. 62 wordt ingedrukt. Het
waarschuwingslampje
op het
instrumentenpaneel gaat branden. Druk
opnieuw op de knop om de lichten uit
te schakelen, of schakel het dimlicht
en/of de mistlampen voor uit (waar
voorzien).
MISTLAMPEN/
MISTACHTERLICHTEN
(Voor 2.3 150 ECOJET-versies)
Bij ingeschakeld dimlicht de knop A fig.
63 gebruiken om de mistlampen
voor/achter als volgt in te schakelen:
eerste keer drukken: de mistlampen
gaan branden, het
waarschuwingslampje op het
instrumentenpaneel gaat branden;
tweede keer drukken: de
mistlampen achter gaan branden, het
waarschuwingslampje op het
instrumentenpaneel gaat branden;
derde keer drukken: de mistlampen
voor/achter gaan uit.
PARKEERLICHTEN
Deze lichten kunnen alleen worden
ingeschakeld met de contactsleutel in
de stand STOP of verwijderd, door
de linkerring eerst naar de standOen
vervolgens naar de stand
ofte
draaien. Het
controlelampje op
het instrumentenpaneel gaat branden.ECO-FUNCTIE
(Voor bepaalde versies/markten)
Druk op de knopECOfig. 63 om deze
functie in te schakelen. Als de functie
is ingeschakeld, zal de bijbehorende led
op de knop gaan branden en worden
een symbool en een bericht op het
display weergegeven.
Deze functie wordt opgeslagen:
wanneer het voertuig opnieuw wordt
gestart, behoudt het systeem de
instelling die het vóór het afzetten van
de motor had. Druk opnieuw op de
ECO-knop om de functie uit te
schakelen en de normale rij-instelling te
herstellen.
In het geval van een storing terwijl de
functie is ingeschakeld, zal het systeem
automatisch deECO-functie
uitschakelen en de normale situatie
herstellen.
ACHTERRUITVER-
WARMING
(voor bepaalde versies/markten)
Druk op de knop A fig. 64 om in te
schakelen. Dit is een tijdgeregelde
functie die na 20 minuten automatisch
uitschakelt.
MODE
62F1A0323
MODE
63F1A0438
34
KENNISMAKING MET DE AUTO

"Intelligente" wis-/wasfunctie
Trek de hendel naar het stuur
(onstabiele stand) om de ruitensproeier
in te schakelen fig. 70.
Als de hendel langer dan een halve
seconde wordt aangetrokken, dan
worden in één beweging de
ruitenwissers en -sproeiers
ingeschakeld.
Als de hendel wordt losgelaten, stopt
de ruitenwisser na drie slagen.
Na circa 6 seconden volgt nog een
extra reinigingsslag.
REGENSENSOR
(voor bepaalde versies/markten)
De regensensor bevindt zich achter de
binnenspiegel en staat in contact met
de voorruit. De sensor is bedoeld
om tijdens de intervalwerking de
werking van de ruitenwisser
automatisch af te stemmen op de mate
van regenval.BELANGRIJK Houd de ruit rond de
sensor schoon.
Inschakeling fig. 69
Breng de rechterhendel een stand
omlaag (stand B).
Als de regensensor wordt
ingeschakeld, maken de ruitenwissers
één wisslag.
Draai aan de knop F om de
gevoeligheid van de regensensor te
verhogen.
Als de gevoeligheid van de regensensor
groter is, maken de ruitenwissers een
wisslag om aan te geven dat de
opdracht is aangenomen.
Als de ruitensproeiers worden bediend
bij ingeschakelde regensensor, dan
werkt de normale reinigingscyclus.
Daarna wordt de normale automatische
werking van de regensensor hervat.
Uitschakelen fig. 69
Breng de hendel in de stand B of zet de
contactsleutel in de stand OFF. Bij de
volgende start van de motor (sleutel
in de stand MAR), schakelt de
regensensor niet weer in, ook al bevindt
de hendel zich nog in de stand B. Om
de sensor in te schakelen, breng de
hendel in de stand A of C en vervolgens
terug in de stand B of verstel de
draaiknop voor de gevoeligheid van de
regensensor.Als de regensensor op deze manier
opnieuw wordt ingeschakeld, wordt ten
minste één wisslag uitgevoerd, ook
wanneer de ruit droog is.
De regensensor herkent het verschil
tussen dag en nacht en past de
werking zo nodig automatisch aan.
34)
KOPLAMPSPROEIERS
(voor bepaalde versies/markten)
De koplampsproeiers zijn “verzonken”,
d.w.z. in de voorbumper gemonteerd
en worden ingeschakeld wanneer,
bij ingeschakeld dimlicht, de
ruitensproeiers worden ingeschakeld.
BELANGRIJK Controleer regelmatig de
conditie en de aanwezigheid van vuil
in de koplampsproeiers.
BELANGRIJK
34)Eventuele waterstrepen kunnen de
ruitenwissers onnodig doen inschakelen.
70F1A0072
37

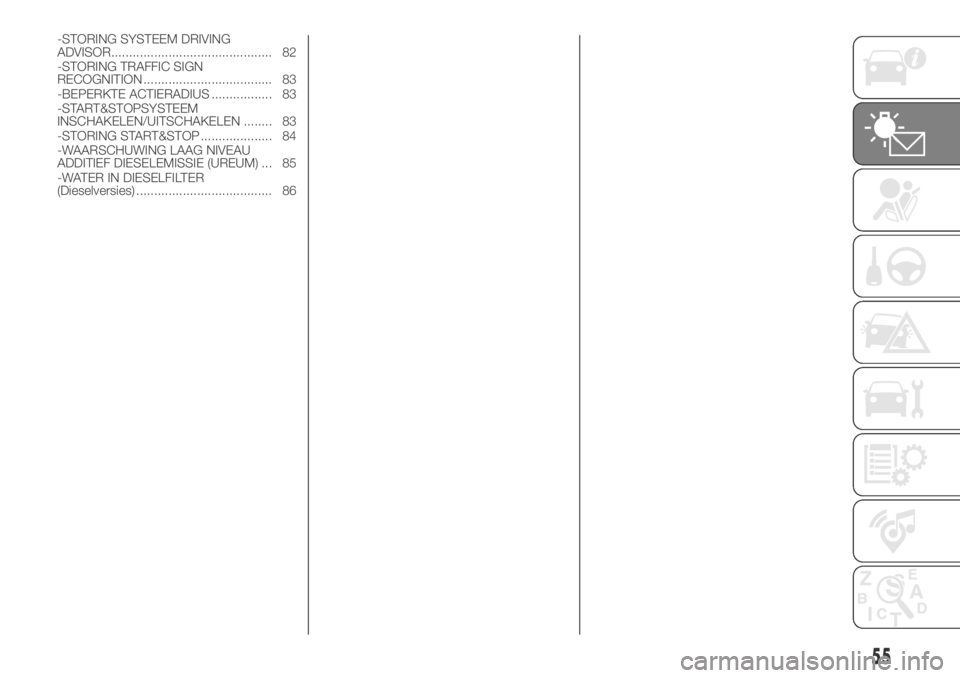

-STORING SYSTEEM DRIVING
ADVISOR............................................. 82
-STORING TRAFFIC SIGN
RECOGNITION .................................... 83
-BEPERKTE ACTIERADIUS ................. 83
-START&STOPSYSTEEM
INSCHAKELEN/UITSCHAKELEN ........ 83
-STORING START&STOP .................... 84
-WAARSCHUWING LAAG NIVEAU
ADDITIEF DIESELEMISSIE (UREUM) ... 85
-WATER IN DIESELFILTER
(Dieselversies) ...................................... 86
55

Wat het betekent Wat te doen
STORING TRAFFIC SIGN RECOGNITION
Het symbool verschijnt samen met een speciaal
bericht om een storing in het systeem Traffic Sign
Recognition aan te geven.
BEPERKTE ACTIERADIUS
Op het display verschijnt een speciaal bericht om de
bestuurder te waarschuwen dat de actieradius minder
dan 50 km bedraagt.
ECOINSCHAKELING VAN DE ECO-FUNCTIE
ECOverschijnt op het display wanneer de "ECO"-
functie wordt geselecteerd door te drukken op de
bijbehorende knop op het dashboard. Als weer op de
knop wordt gedrukt, verdwijnt het woordECO. Bij
sommige versies verschijnt een speciaal scherm in
plaats van het woord "ECO".
START&STOPSYSTEEM INSCHAKELEN/
UITSCHAKELEN
(voor bepaalde versies/markten)
Start&Stopsysteem inschakelen
Er verschijnt een bericht op het display wanneer het
Start&Stop-systeem wordt ingeschakeld. In dit geval is
de led op de knop
gedoofd (zie paragraaf
“Start&Stop-systeem” in het hoofdstuk "Kennismaking
met het voertuig").
Start&Stopsysteem uitschakelen
Er verschijnt een speciaal bericht op het display
wanneer het Start&Stop-systeem wordt uitgeschakeld.
Wanneer het systeem uitgeschakeld is, is de led op de
knop
aan.
83

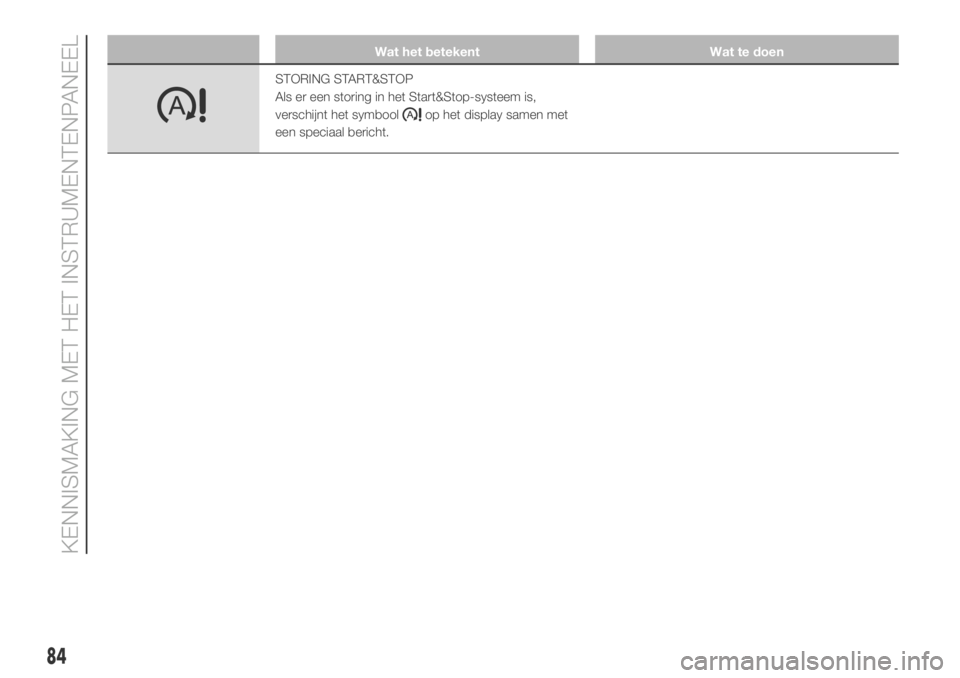

Wat het betekent Wat te doen
STORING START&STOP
Als er een storing in het Start&Stop-systeem is,
verschijnt het symbool
op het display samen met
een speciaal bericht.
84

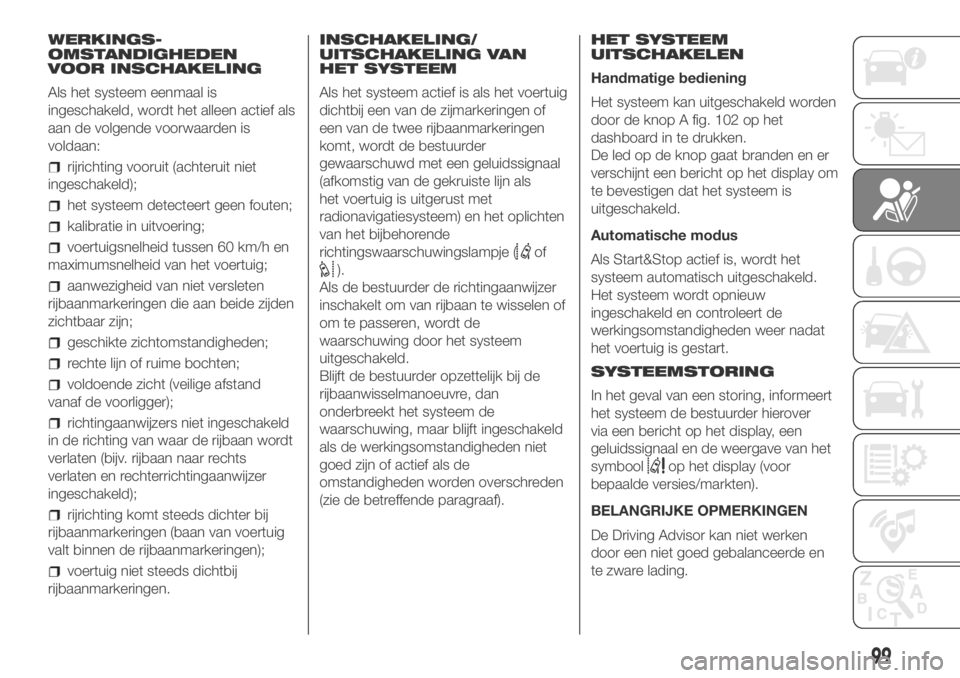

KENNISMAKING MET HET INSTRUMENTENPANEEL

WERKINGS-
OMSTANDIGHEDEN
VOOR INSCHAKELING
Als het systeem eenmaal is
ingeschakeld, wordt het alleen actief als
aan de volgende voorwaarden is
voldaan:
rijrichting vooruit (achteruit niet
ingeschakeld);
het systeem detecteert geen fouten;
kalibratie in uitvoering;
voertuigsnelheid tussen 60 km/h en
maximumsnelheid van het voertuig;
aanwezigheid van niet versleten
rijbaanmarkeringen die aan beide zijden
zichtbaar zijn;
geschikte zichtomstandigheden;
rechte lijn of ruime bochten;
voldoende zicht (veilige afstand
vanaf de voorligger);
richtingaanwijzers niet ingeschakeld
in de richting van waar de rijbaan wordt
verlaten (bijv. rijbaan naar rechts
verlaten en rechterrichtingaanwijzer
ingeschakeld);
rijrichting komt steeds dichter bij
rijbaanmarkeringen (baan van voertuig
valt binnen de rijbaanmarkeringen);
voertuig niet steeds dichtbij
rijbaanmarkeringen.INSCHAKELING/
UITSCHAKELING VAN
HET SYSTEEM
Als het systeem actief is als het voertuig
dichtbij een van de zijmarkeringen of
een van de twee rijbaanmarkeringen
komt, wordt de bestuurder
gewaarschuwd met een geluidssignaal
(afkomstig van de gekruiste lijn als
het voertuig is uitgerust met
radionavigatiesysteem) en het oplichten
van het bijbehorende
richtingswaarschuwingslampje (
of
).
Als de bestuurder de richtingaanwijzer
inschakelt om van rijbaan te wisselen of
om te passeren, wordt de
waarschuwing door het systeem
uitgeschakeld.
Blijft de bestuurder opzettelijk bij de
rijbaanwisselmanoeuvre, dan
onderbreekt het systeem de
waarschuwing, maar blijft ingeschakeld
als de werkingsomstandigheden niet
goed zijn of actief als de
omstandigheden worden overschreden
(zie de betreffende paragraaf).HET SYSTEEM
UITSCHAKELEN
Handmatige bediening
Het systeem kan uitgeschakeld worden
door de knop A fig. 102 op het
dashboard in te drukken.
De led op de knop gaat branden en er
verschijnt een bericht op het display om
te bevestigen dat het systeem is
uitgeschakeld.
Automatische modus
Als Start&Stop actief is, wordt het
systeem automatisch uitgeschakeld.
Het systeem wordt opnieuw
ingeschakeld en controleert de
werkingsomstandigheden weer nadat
het voertuig is gestart.
SYSTEEMSTORING
In het geval van een storing, informeert
het systeem de bestuurder hierover
via een bericht op het display, een
geluidssignaal en de weergave van het
symbool
op het display (voor
bepaalde versies/markten).
BELANGRIJKE OPMERKINGEN
De Driving Advisor kan niet werken
door een niet goed gebalanceerde en
te zware lading.
99

STARTEN EN RIJDEN
Laten we eens kijken naar het "hart"
van het voertuig: dan kunt u zien hoe u
het potentieel ervan optimaal kunt
benutten.
We zullen u laten zien hoe u het
voertuig in elke situatie veilig kunt
besturen, zodat het een echte "maatje"
voor u kan zijn, waarbij het comfort
en de portefeuille niet vergeten worden.DE MOTOR STARTEN ....................124
DE AUTO PARKEREN .....................126
HANDGESCHAKELDE
VERSNELLINGSBAK ......................128
COMFORT-MATIC-
ERSNELLINGSBAK.........................129
START&STOP-SYSTEEM ................131
CRUISE CONTROL (CONSTANTE
SNELHEIDSREGELING) ..................132
SPEED BLOCK ...............................134
PARKEERSENSOREN.....................135
CAMERA ACHTER (PARKVIEW®
ACHTERUITRIJCAMERA)................137
TRAFFIC SIGN RECOGNITION .......138
BRANDSTOFBESPARING ...............139
TANKEN..........................................140
ADDITIEF VOOR DIESELEMISSIES
ADBLUE (UREUM) ..........................146
VERSIE MET AARDGASSYSTEEM
(NATURAL POWER) ........................146
TIPS VOOR HET LADEN .................148
EEN AANHANGER TREKKEN .........149
LANGDURIGE STILSTAND..............156
123

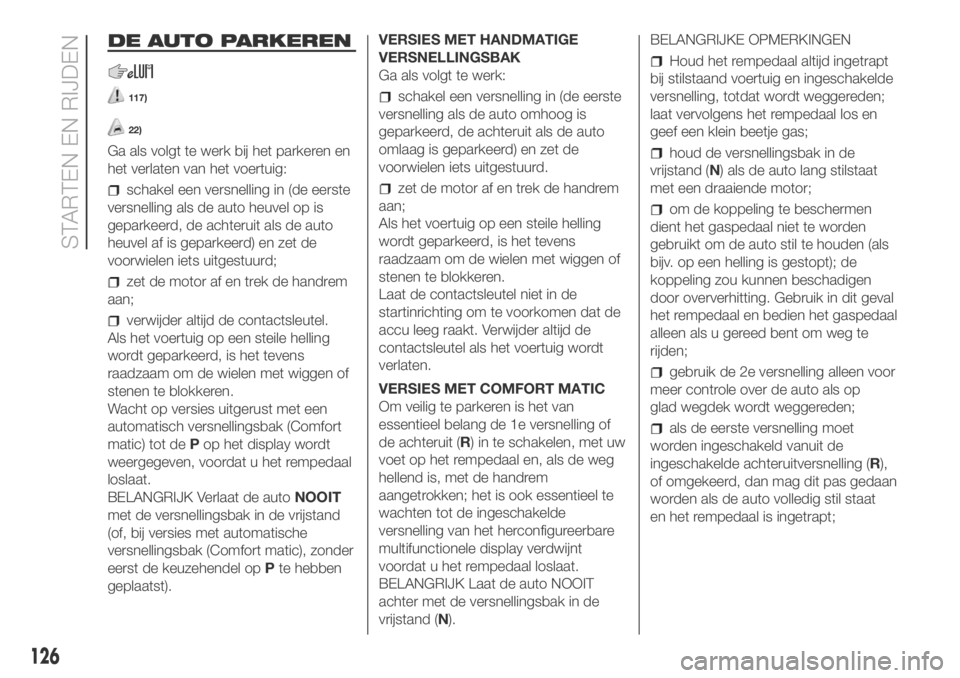

DE AUTO PARKEREN
117)
22)
Ga als volgt te werk bij het parkeren en
het verlaten van het voertuig:
schakel een versnelling in (de eerste
versnelling als de auto heuvel op is
geparkeerd, de achteruit als de auto
heuvel af is geparkeerd) en zet de
voorwielen iets uitgestuurd;
zet de motor af en trek de handrem
aan;
verwijder altijd de contactsleutel.
Als het voertuig op een steile helling
wordt geparkeerd, is het tevens
raadzaam om de wielen met wiggen of
stenen te blokkeren.
Wacht op versies uitgerust met een
automatisch versnellingsbak (Comfort
matic) tot dePop het display wordt
weergegeven, voordat u het rempedaal
loslaat.
BELANGRIJK Verlaat de autoNOOIT
met de versnellingsbak in de vrijstand
(of, bij versies met automatische
versnellingsbak (Comfort matic), zonder
eerst de keuzehendel opPte hebben
geplaatst).VERSIES MET HANDMATIGE
VERSNELLINGSBAK
Ga als volgt te werk:
schakel een versnelling in (de eerste
versnelling als de auto omhoog is
geparkeerd, de achteruit als de auto
omlaag is geparkeerd) en zet de
voorwielen iets uitgestuurd.
zet de motor af en trek de handrem
aan;
Als het voertuig op een steile helling
wordt geparkeerd, is het tevens
raadzaam om de wielen met wiggen of
stenen te blokkeren.
Laat de contactsleutel niet in de
startinrichting om te voorkomen dat de
accu leeg raakt. Verwijder altijd de
contactsleutel als het voertuig wordt
verlaten.
VERSIES MET COMFORT MATIC
Om veilig te parkeren is het van
essentieel belang de 1e versnelling of
de achteruit (R) in te schakelen, met uw
voet op het rempedaal en, als de weg
hellend is, met de handrem
aangetrokken; het is ook essentieel te
wachten tot de ingeschakelde
versnelling van het herconfigureerbare
multifunctionele display verdwijnt
voordat u het rempedaal loslaat.
BELANGRIJK Laat de auto NOOIT
achter met de versnellingsbak in de
vrijstand (N).BELANGRIJKE OPMERKINGEN
Houd het rempedaal altijd ingetrapt
bij stilstaand voertuig en ingeschakelde
versnelling, totdat wordt weggereden;
laat vervolgens het rempedaal los en
geef een klein beetje gas;
houd de versnellingsbak in de
vrijstand (N) als de auto lang stilstaat
met een draaiende motor;
om de koppeling te beschermen
dient het gaspedaal niet te worden
gebruikt om de auto stil te houden (als
bijv. op een helling is gestopt); de
koppeling zou kunnen beschadigen
door oververhitting. Gebruik in dit geval
het rempedaal en bedien het gaspedaal
alleen als u gereed bent om weg te
rijden;
gebruik de 2e versnelling alleen voor
meer controle over de auto als op
glad wegdek wordt weggereden;
als de eerste versnelling moet
worden ingeschakeld vanuit de
ingeschakelde achteruitversnelling (R),
of omgekeerd, dan mag dit pas gedaan
worden als de auto volledig stil staat
en het rempedaal is ingetrapt;
126
STARTEN EN RIJDEN
