Page 179 of 328
Skrzynka bezpieczników w desce rozdzielczej
Zabezpieczone urządzenie Bezpiecznik Amper
Światło mijania prawe F12 7,5
Światło mijania lewe F13 7,5
Przekaźnik skrzynki bezpieczników w komorze silnika, przekaźnik
skrzynki bezpieczników w desce rozdzielczej (+ z kluczyka)F31 5
Oświetlenie lamp sufitowych we wnętrzu kabiny (+ z akumulatora) F32 7,5
Czujnik monitorowania akumulatora wersje Start & Stop (+ z
akumulatora)F33 7,5
Oświetlenie wewnętrzne Minibus (awaryjne) F34 7,5
Radioodtwarzacz, Sterowanie klimatyzacją, Alarm, Tachograf,
Centralka odłączania akumulatora, Ogranicznik czasowy webasto (+
akumulatora), TPMS, Stabilizator prądu w ramach przystosowania
radia (S&S)F36 10
Sterowanie światłami stop (główne), Zestaw wskaźników (+
kluczyka), Bramka (dla firm dokonujących adaptacji pojazdów)F37 7,5
Blokada drzwi (+ z akumulatora) F38 20
Wycieraczka szyby przedniej (+ z kluczyka) F43 20
Podnośnik szyby po stronie kierowcy F47 20
Podnośnik szyby po stronie pasażera F48 20
Centralka czujników parkowania, Radioodtwarzacz, Elementy
sterowania na kierownicy, Środkowy panel elementów sterowania,
Lewy panel elementów sterowania, Panel pomocniczy, Centralka
odłączania akumulatora (+ kluczyka), Hak holowniczy, Czujnik
deszczu, Stabilizator prądu (w przypadku systemu S&S)F49 5
Sterowanie klimatyzacją, centralka wspomagania kierownicy, światła
cofania, Tachograf (+ kluczyka), Przystosowanie do nawigacji TOM
TOM, Lane Departure Warning, Kamera tylna, Korektor ustawienia
reflektorówF51 5
Zestaw wskaźników (+ z akumulatora) F53 7,5
177

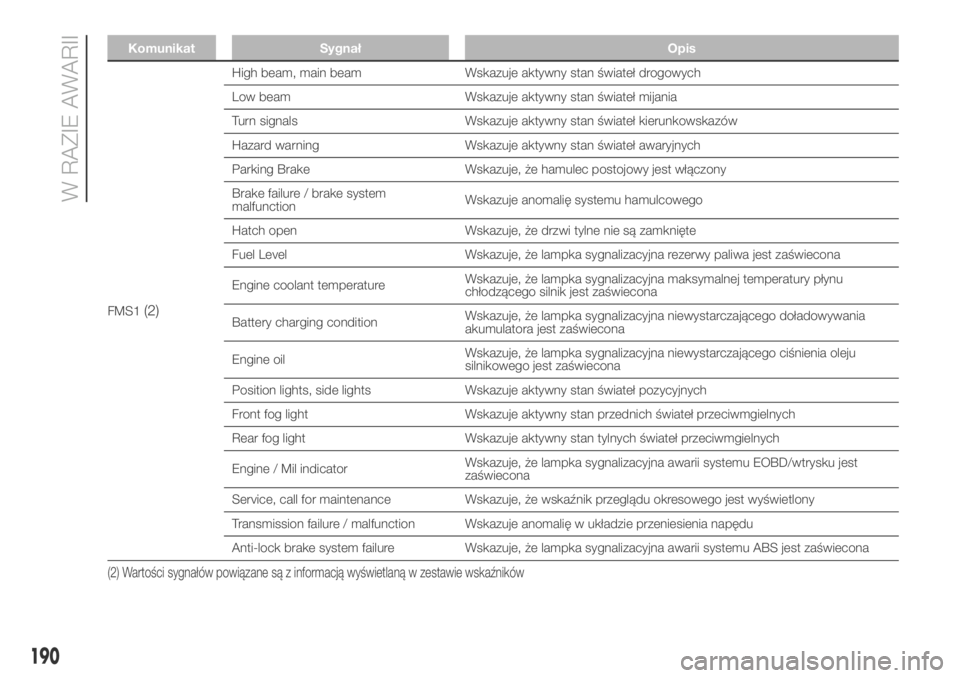

Page 192 of 328
Komunikat Sygnał Opis
FMS1(2)
High beam, main beam Wskazuje aktywny stan świateł drogowych
Low beam Wskazuje aktywny stan świateł mijania
Turn signals Wskazuje aktywny stan świateł kierunkowskazów
Hazard warning Wskazuje aktywny stan świateł awaryjnych
Parking Brake Wskazuje, że hamulec postojowy jest włączony
Brake failure / brake system
malfunctionWskazuje anomalię systemu hamulcowego
Hatch open Wskazuje, że drzwi tylne nie są zamknięte
Fuel Level Wskazuje, że lampka sygnalizacyjna rezerwy paliwa jest zaświecona
Engine coolant temperatureWskazuje, że lampka sygnalizacyjna maksymalnej temperatury płynu
chłodzącego silnik jest zaświecona
Battery charging conditionWskazuje, że lampka sygnalizacyjna niewystarczającego doładowywania
akumulatora jest zaświecona
Engine oilWskazuje, że lampka sygnalizacyjna niewystarczającego ciśnienia oleju
silnikowego jest zaświecona
Position lights, side lights Wskazuje aktywny stan świateł pozycyjnych
Front fog light Wskazuje aktywny stan przednich świateł przeciwmgielnych
Rear fog light Wskazuje aktywny stan tylnych świateł przeciwmgielnych
Engine / Mil indicatorWskazuje, że lampka sygnalizacyjna awarii systemu EOBD/wtrysku jest
zaświecona
Service, call for maintenance Wskazuje, że wskaźnik przeglądu okresowego jest wyświetlony
Transmission failure / malfunction Wskazuje anomalię w układzie przeniesienia napędu
Anti-lock brake system failure Wskazuje, że lampka sygnalizacyjna awarii systemu ABS jest zaświecona
(2) Wartości sygnałów powiązane są z informacją wyświetlaną w zestawie wskaźników
190
W RAZIE AWARII
