FIAT DUCATO BASE CAMPER 2018 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2018, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2018Pages: 320
Page 11 of 320
Accensioni della spiadurante la marcia
Se la spiasi accende, significa
che il sistema sta effettuando
un'autodiagnosi (dovuto ad esempio ad
un calo di tensione).
Se la spiacontinua a rimanere
accesa, rivolgersi alla Rete Assistenziale
Fiat.
ATTENZIONE
1)Urti violenti potrebbero danneggiare i
componenti elettronici presenti nella
chiave. Per garantire la perfetta efficienza
dei dispositivi elettronici interni alla chiave,
non lasciare la stessa esposta ai raggi
solari.
LE CHIAVI
CHIAVE MECCANICA
La parte metallica A fig. 1 della chiave è
fissa.
La chiave aziona:
il dispositivo di avviamento;
la serratura porte;
l’apertura/chiusura del tappo
serbatoio combustibile.
CHIAVE CON
TELECOMANDO
L’inserto metallico A fig.2èa
scomparsa nell’impugnatura ed aziona:
il dispositivo di avviamento;
la serratura porte;
l’apertura/la chiusura del tappo
serbatoio combustibile.
Per estrarre / ritrarre l’inserto metallico
premere il pulsante B fig. 2.Il pulsante
aziona lo sblocco porte
anteriori.
Il pulsante
aziona il blocco totale
porte.
Il pulsante
aziona lo sblocco porte
vano di carico.
1)
Se effettuando il blocco porte, una o
più porte non è chiusa correttamente, il
led lampeggia velocemente insieme
agli indicatori di direzione.
1)
1F1A0008
2F1A0004
9
Page 12 of 320
ATTENZIONE
1)Premere il pulsante B solo quando la
chiave si trova lontano dal corpo, in
particolare dagli occhi e da oggetti
deteriorabili (ad esempio gli abiti). Non
lasciare la chiave incustodita per evitare
che qualcuno, specialmente i bambini,
possa maneggiarla e premere
inavvertitamente il pulsante.
ATTENZIONE
1)Le pile esaurite sono nocive per
l’ambiente, pertanto devono essere gettate
negli appositi contenitori come previsto
dalle norme di legge oppure possono
essere consegnate alla Rete Assistenziale
Fiat, che si occuperà dello smaltimento.
DISPOSITIVO DI
AVVIAMENTO
La chiave può ruotare in 3 diverse
posizioni fig. 3:
STOP: motore spento, chiave
estraibile, sterzo bloccato. Alcuni
dispositivi elettrici (es. autoradio,
chiusura centralizzata…) possono
funzionare;
MAR: posizione di marcia. Tutti i
dispositivi elettrici possono funzionare;
AVV: avviamento del motore
(posizione instabile).
Il dispositivo di avviamento è provvisto
di un sistema elettronico di sicurezza
che obbliga, in caso di mancato
avviamento del motore, a riportare la
chiave in posizione STOP prima di
ripetere la manovra di avviamento.
2) 3) 4) 5)
BLOCCASTERZO
Inserimento
Con dispositivo in posizione STOP,
estrarre la chiave e ruotare il volante
fino a quando si blocca.
Disinserimento
Muovere leggermente il volante mentre
si ruota la chiave in posizione MAR.
ATTENZIONE
2)In caso di manomissione del dispositivo
di avviamento (ad es. un tentativo di furto),
farne verificare il funzionamento presso la
Rete Assistenziale Fiat prima di riprendere
la marcia.
3)Scendendo dal veicolo togliere sempre
la chiave, per evitare che qualcuno azioni
inavvertitamente i comandi. Ricordarsi
di inserire il freno a mano. Se il veicolo è
parcheggiato in salita, inserire la prima
marcia, mentre se il veicolo è posteggiato
in discesa, inserire la retromarcia. Non
lasciare mai bambini sul veicolo
incustodito.
4)Non estrarre mai la chiave quando il
veicolo è in movimento. Il volante si
bloccherebbe automaticamente alla prima
sterzata. Questo vale sempre, anche nel
caso in cui il veicolo sia trainato.
3F1A0009
10
CONOSCENZA DEL VEICOLO
Page 13 of 320
5)È tassativamente vietato ogni intervento
in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa del
veicolo.ALLARME
ELETTRONICO
(per versioni/mercati, dove previsto)
L’allarme, previsto in aggiunta a tutte le
funzioni del telecomando già
precedentemente descritte è
comandato dal ricevitore ubicato sotto
la plancia in prossimità della centralina
fusibili.
Inserimento
Con porte e cofano chiusi, chiave di
avviamento ruotata in posizione STOP
oppure estratta, orientare la chiave
con telecomando in direzione del
veicolo, quindi premere e rilasciare il
pulsante “blocco”.
Ad eccezione di alcuni mercati,
l’impianto emette una segnalazione
acustica (“BIP”) ed attiva il blocco
porte.
L’inserimento dell’allarme è preceduto
da una fase di autodiagnosi: nel caso
venga rilevata una anomalia, il sistema
emette una nuova segnalazione
acustica.
In questo caso disinserire l’allarme
premendo il pulsante “sblocco
porte/sblocco vano di carico”, verificare
la corretta chiusura delle porte e del
cofano motore e reinserire l’allarme
premendo il pulsante “blocco”.In caso contrario la porta ed il cofano
non correttamente chiusi risulteranno
esclusi dal controllo dell’allarme.
Se l’allarme emette una segnalazione
acustica anche con porte e cofano
motore correttamente chiusi, significa
che si è verificata un’anomalia di
funzionamento del sistema. Rivolgersi
pertanto alla Rete Assistenziale Fiat.
AVVERTENZA Azionando la chiusura
centralizzata mediante l’inserto
metallico della chiave, l’allarme non si
inserisce.
AVVERTENZA L’allarme viene adeguato
all’origine alle norme delle diverse
nazioni.
Disinserimento
Premere il pulsante “sblocco porte/
sblocco vano di carico” della chiave
con telecomando.
Vengono effettuate le seguenti azioni
(ad eccezione di alcuni mercati):
due brevi accensioni degli indicatori
di direzione;
due brevi segnalazioni acustiche
(“BIP”);
sblocco delle porte.
11
Page 14 of 320
AVVERTENZA Azionando l’apertura
centralizzata con l’inserto metallico
della chiave, l’allarme non si
disinserisce.
Esclusione
Per escludere completamente l’allarme
(ad esempio in caso di lunga inattività
del veicolo) chiudere semplicemente
il veicolo ruotando l’inserto metallico
della chiave con telecomando nella
serratura.
AVVERTENZA Se si scaricano le pile
della chiave con telecomando oppure in
caso di guasto al sistema, per
disinserire l’allarme, introdurre la chiave
nel dispositivo di avviamento e ruotarla
in posizione MAR.PORTE
BLOCCO/SBLOCCO
CENTRALIZZATO PORTE
Blocco porte dall’esterno
Con porte chiuse premere il pulsante
sul telecomando fig. 4 - fig. 5 oppure
inserire e ruotare l’inserto metallico A
nella serratura della porta lato guida in
senso orario. Il blocco delle porte
viene attivato solo se tutte le porte sono
chiuse.
Per estrarre l’inserto metallico premere
il pulsante B.
Se una o più porte sono aperte, a
seguito della pressione del pulsante
sul telecomando gli indicatori di
direzione ed il led presente sul pulsante
A fig. 7 lampeggiano velocemente per
circa 3 secondi. Con funzione attiva
il pulsante A fig. 7 risulta disabilitato.
Effettuando una doppia pressione
rapida del pulsante
sul telecomando
si attiva il dispositivo dead lock (vedere
paragrafo “Dispositivo dead lock”).Sblocco porte dall’esterno
Premere brevemente il pulsantefig.
4 oppure
fig. 5, a seconda delle
versioni, per avere lo sblocco delle
porte anteriori a distanza, l’accensione
temporizzata delle plafoniere interne
e doppia segnalazione luminosa degli
indicatori di direzione.
4F1A0112
5F1A0113
12
CONOSCENZA DEL VEICOLO
Page 15 of 320
Ruotando l’inserto metallico nella
serratura della porta lato guida in senso
antiorario fig. 6 è possibile sbloccare
tutte le porte. Con batteria scollegata,
l’accesso al veicolo sarà possibile
esclusivamente mediante lo sblocco
della porta lato guida da serratura
meccanica.
Blocco/sblocco porte dall’interno
Premere il pulsante A fig. 7 per bloccare
le porte, premere nuovamente il
pulsante per sbloccarle. Le azioni di
blocco / sblocco avvengono in modo
centralizzato (anteriori e posteriori).
Quando le porte sono bloccate il led sul
pulsante A è acceso ed una nuova
pressione del pulsante provoca lo
sblocco centralizzato di tutte le porte e
lo spegnimento della spia.Quando le porte sono sbloccate il led è
spento ed una nuova pressione del
pulsante provoca il blocco centralizzato
di tutte le porte. Il blocco porte viene
attivato solo se tutte le porte sono
correttamente chiuse.
A seguito di un blocco porte tramite:
telecomando
nottolino porta
non sarà possibile effettuare lo sblocco
tramite il pulsante A fig. 7 ubicato
sulla plancia.
AVVERTENZA Con chiusura
centralizzata inserita, tirando la leva di
apertura di una delle porte anteriori
si provoca il disinserimento della
chiusura centralizzata. Tirando la leva
interna di apertura di una delle porte
posteriori si provoca lo sblocco della
singola porta.In caso di mancanza dell’alimentazione
elettrica (fusibile bruciato, batteria
scollegata ecc.) resta comunque
possibile l’azionamento manuale del
blocco delle porte.
In marcia, dopo aver superato la
velocità di 20 km/h, avviene la chiusura
centralizzata automatica di tutte le
porte se selezionata la funzione
attivabile tramite il menù di set up
(vedere paragrafo “Display
multifunzionale” in questo capitolo).
BLOCCO/SBLOCCO
VANO DI CARICO
L’attivazione del blocco viene segnalata
dal led presente sul tasto.
Il led si accende nei seguenti casi:
dopo ogni comando di blocco porte
generato dal tasto D fig. 8 o dal tasto
presente sulla plancia;
all’attivazione del quadro strumenti;
all’apertura di una delle porte
anteriori;
al blocco porte a 20 km/h (se
attivato da menù).
Lo spegnimento avverrà all’apertura di
una delle porte del vano di carico o
alla richiesta di sblocco porte (vano di
carico o centralizzato) o alla richiesta di
sblocco da telecomando/nottolino
porte.
6F1A0114
7F1A0303
13
Page 16 of 320
DISPOSITIVO DEAD
LOCK
(per versioni/mercati, dove previsto)
È un dispositivo di sicurezza che
inibisce il funzionamento delle maniglie
interne.
Agendo sul pulsante A fig. 7 di
blocco/sblocco
si impedisce l’apertura delle porte
dall’interno del vano abitacolo nel caso
in cui sia stato effettuato un tentativo
di effrazione (ad esempio rottura di
un vetro).
Il dispositivo dead lock rappresenta
quindi la migliore protezione possibile
contro i tentativi di effrazione. Se ne
raccomanda pertanto l’inserimento ogni
volta che si deve lasciare il veicolo
posteggiato.
6)
Inserimento del dispositivo
Il dispositivo si inserisce
automaticamente su tutte le porte nel
caso in cui si effettui una doppia
pressione rapida sul pulsante
sulla
chiave con telecomando fig. 4.
L’avvenuto inserimento del dispositivo è
segnalato da 3 lampeggi degli
indicatori di direzione e dal lampeggio
del led ubicato sul pulsante A fig. 7
ubicato tra i comandi su plancia.
Il dispositivo non si inserisce se una o
più porte non sono correttamente
chiuse: ciò impedisce che una persona
possa entrare all’interno del veicolo
dalla porta aperta e, chiudendola,
rimanere chiuso all’interno del vano
abitacolo.
Disinserimento del dispositivo
Il dispositivo si disinserisce
automaticamente su tutte le porte nei
seguenti casi:
effettuando una rotazione della
chiave meccanica di avviamento in
posizione di apertura nella porta lato
guida;
effettuando l’operazione di sblocco
porte da telecomando;
ruotando la chiave di avviamento in
posizione MAR.PORTA SCORREVOLE
LATERALE
7) 9)
Per aprire la porta laterale scorrevole
sollevare la maniglia A fig. 9 e
accompagnare la porta nel senso di
apertura.
La porta laterale scorrevole è dotata di
un fermo che la arresta sul fine corsa
in apertura.
Per chiuderla agire sulla maniglia A
esterna (oppure quella corrispondente
interna) e spingerla in chiusura.
Assicurarsi in ogni caso che la porta sia
correttamente agganciata al dispositivo
di mantenimento di apertura totale
porta.
8F1A0116
9F1A0117
14
CONOSCENZA DEL VEICOLO
Page 17 of 320
DISPOSITIVO DI
SICUREZZA DEI BAMBINI
(per versioni/mercati, ove previsto)
Impedisce l’apertura delle porte laterali
scorrevoli dall’interno.
Il dispositivo fig. 10 è inseribile solo con
porta laterale scorrevole aperta:
Posizione 1 – Dispositivo inserito
(porta bloccata)
Posizione 2 – Dispositivo disinserito
(porta apribile dall’interno)
Se il dispositivo è inserito rimane tale
anche effettuando lo sblocco elettrico
delle porte.
8)
PORTA POSTERIORE A
DUE BATTENTI
10) 11)
Apertura manuale dall’esterno del
primo battente
Ruotare la chiave in senso antiorario fig.
6 oppure premere il pulsante
del
telecomando e agire sulla maniglia
A fig. 11 nel senso indicato dalla
freccia.
Apertura manuale dall’interno del
primo battente
(per versioni/mercati, dove previsto)
Tirare la maniglia B fig. 12 nel senso
indicato dalla freccia.
Chiusura manuale dall’esterno del
primo battente
Ruotare la chiave in senso orario
oppure premere il pulsante
della
chiave con telecomando. Chiudere
prima la porta sinistra e poi la destra.Apertura manuale del secondo
battente
Tirare la maniglia C fig. 13 nel senso
indicato dalla freccia.
Le porte posteriori a due ante sono
dotate di un sistema a molla che
arresta in apertura ad un angolo di circa
90 gradi.
10F1A014311F1A0120
12F1A0121
13F1A0122
15
Page 18 of 320
Chiusura elettrica dall’interno
Chiudere i due battenti (prima sinistro,
poi destra) posteriori e premere il
pulsante D fig. 14 ubicato sulla
mostrina comandi alzacristalli.
È possibile aumentare l’angolo di
apertura delle due ante per maggior
comodità di carico e scarico. Per
eseguire tale operazione occorre
premere il pulsante A fig. 15; in tal
modo è possibile aprire le ante per circa
180 gradi.PEDANA MOBILE
(per versioni/mercati, dove previsto)
All’apertura della porta laterale del vano
passeggeri o del vano bagagli,
fuoriesce dalla parte inferiore del
pianale una pedana fig. 16 atta ad
agevolare la salita a bordo del veicolo.
12) 13) 14) 15) 16)
2)
PEDANA POSTERIORE
(per versioni Furgoni trasporto merci)
12) 13) 14) 15) 16)
2)
Il veicolo può essere dotato di pedana
posteriore retrattile A fig. 17 che ha
la funzione di agevolare la salita e
la discesa dal vano di carico posteriore.Per non aumentare gli ingombri esterni
del mezzo, la pedana può essere fatta
scorrere sotto il veicolo quando non
utilizzata.
Lo scorrimento della pedana avviene
manualmente sia in fase di apertura che
in chiusura.
ATTENZIONE
6)Inserendo il dispositivo dead lock non è
più possibile aprire in alcun modo le porte
dall’interno veicolo, pertanto assicurarsi,
prima di scendere, che non siano presenti
persone a bordo. Nel caso in cui la batteria
della chiave con telecomando sia scarica,
il dispositivo è disinseribile unicamente
agendo mediante l’inserto metallico della
chiave su entrambi i nottolini delle porte
come precedentemente descritto: in
questo caso il dispositivo rimane inserito
solo sulle porte posteriori.
14F1A0123
15F1A0124
16F1A0119
17F1A0410
16
CONOSCENZA DEL VEICOLO
Page 19 of 320
7)Prima di lasciare il veicolo posteggiato
con le porte scorrevoli aperte, verificare
sempre l’avvenuto inserimento del blocco.
8)Utilizzare sempre questo dispositivo
quando si trasportano dei bambini.
9)Non movimentare il veicolo con porte
laterali aperte.
10)Il sistema a molla ha forze di
azionamento che sono studiate per il
miglior comfort di utilizzo, un urto
accidentale o un forte colpo di vento
potrebbero sbloccare le molle e far
chiudere spontaneamente le ante della
porta.
11)Con l’apertura a 180 gradi le ante non
hanno alcun sistema di bloccaggio. Non
utilizzare questa apertura con il veicolo
posteggiato in pendenza o in presenza di
vento.
12)È vietato guidare il veicolo con la
pedana in posizione aperta.
13)Non utilizzare la pedana in posizione
retratta per la salita o la discesa dal vano di
carico.
14)Assicurarsi che prima, dopo e durante
l'utilizzo la pedana sia adeguatamente
bloccata nei sistemi di ritegno previsti.
Un'apertura o una chiusura incompleta
potrebbero provocare il movimento
improprio della stessa con rischi per
l'utilizzatore e per gli utenti esterni.15)Prima di ripartire da una sosta, o prima
di movimentare in qualsiasi modo il veicolo,
assicurarsi del completo rientro della
pedana. Essendo il movimento della
pedana asservito a quello della porta
laterale scorrevole, l’incompleto rientro
della pedana, come la non chiusura delle
porte posteriori, è segnalato
dall’accensione della spia
sul quadro
strumenti.
16)La pedana anche se retratta, sporge
leggermente dal veicolo, per cui, in
presenza di sensori di parcheggio
posteriori, il raggio di azione degli stessi
risulta leggermente ridotto.
ATTENZIONE
2)La presenza della pedana può ridurre gli
angoli di attacco delle rampe, per cui si
suggerisce, di fronte ad una rampa molto
ripida, di affrontarla con prudenza per
evitare di danneggiare la pedana stessa.
SEDILI
17)
3)

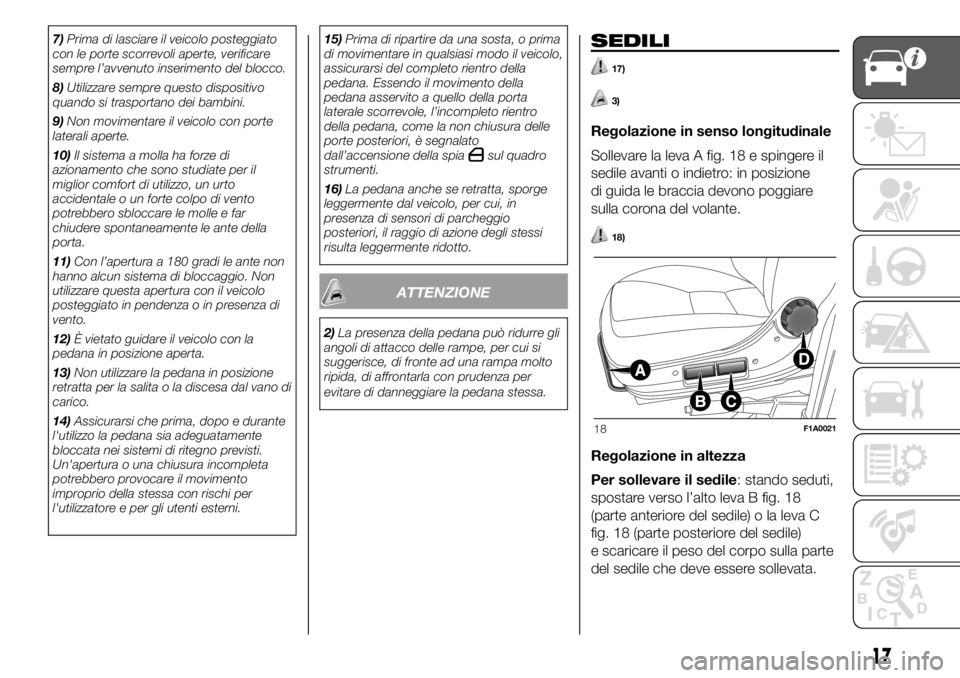

Regolazione in senso longitudinale
Sollevare la leva A fig. 18 e spingere il
sedile avanti o indietro: in posizione
di guida le braccia devono poggiare
sulla corona del volante.
18)
Regolazione in altezza
Per sollevare il sedile: stando seduti,
spostare verso l’alto leva B fig. 18
(parte anteriore del sedile) o la leva C
fig. 18 (parte posteriore del sedile)
e scaricare il peso del corpo sulla parte
del sedile che deve essere sollevata.
18F1A0021
17
Page 20 of 320
Per abbassare il sedile: stando
seduti, spostare verso l’alto leva B
(parte anteriore del sedile) o la leva C
(parte posteriore del sedile) e caricare il
peso del corpo sulla parte del sedile
che deve essere abbassata.
Regolazione inclinazione dello
schienale
Ruotare il pomello D fig. 18.
19)

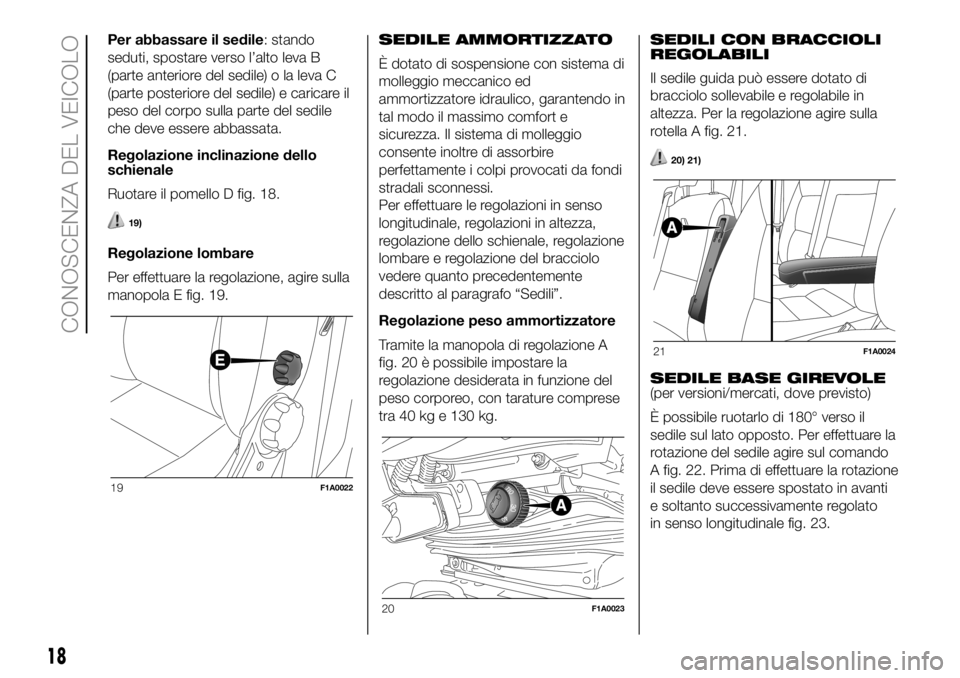

Regolazione lombare
Per effettuare la regolazione, agire sulla
manopola E fig. 19.SEDILE AMMORTIZZATO
È dotato di sospensione con sistema di
molleggio meccanico ed
ammortizzatore idraulico, garantendo in
tal modo il massimo comfort e
sicurezza. Il sistema di molleggio
consente inoltre di assorbire
perfettamente i colpi provocati da fondi
stradali sconnessi.
Per effettuare le regolazioni in senso
longitudinale, regolazioni in altezza,
regolazione dello schienale, regolazione
lombare e regolazione del bracciolo
vedere quanto precedentemente
descritto al paragrafo “Sedili”.
Regolazione peso ammortizzatore
Tramite la manopola di regolazione A
fig. 20 è possibile impostare la
regolazione desiderata in funzione del
peso corporeo, con tarature comprese
tra 40 kg e 130 kg.SEDILI CON BRACCIOLI
REGOLABILI
Il sedile guida può essere dotato di
bracciolo sollevabile e regolabile in
altezza. Per la regolazione agire sulla
rotella A fig. 21.
20) 21)
SEDILE BASE GIREVOLE
(per versioni/mercati, dove previsto)
È possibile ruotarlo di 180° verso il
sedile sul lato opposto. Per effettuare la
rotazione del sedile agire sul comando
A fig. 22. Prima di effettuare la rotazione
il sedile deve essere spostato in avanti
e soltanto successivamente regolato
in senso longitudinale fig. 23.
19F1A0022
20F1A0023
21F1A0024
18
CONOSCENZA DEL VEICOLO
