Page 21 of 320

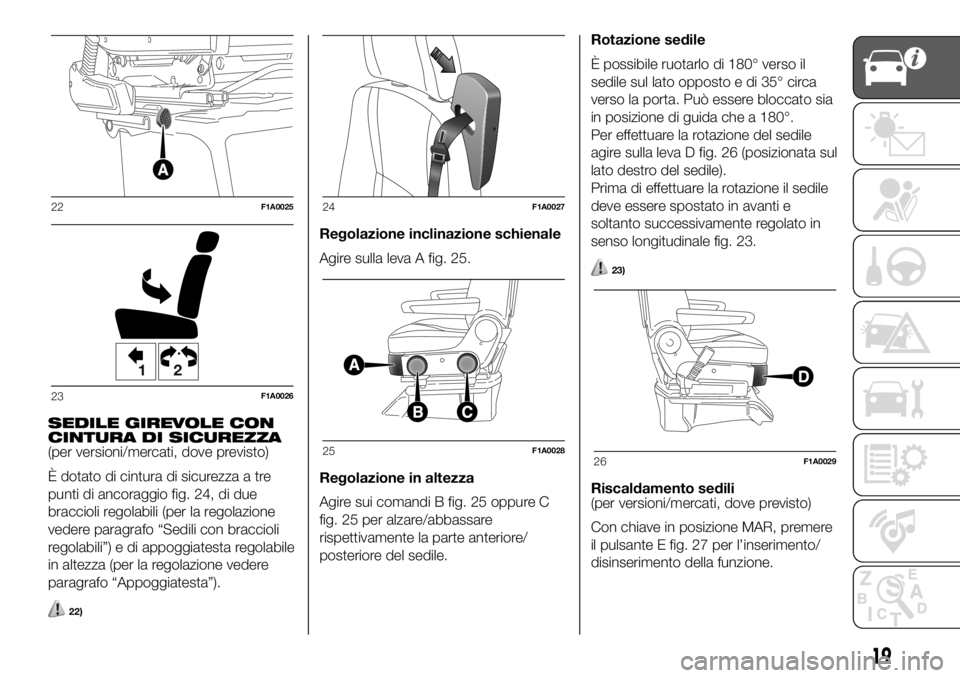

SEDILE GIREVOLE CON
CINTURA DI SICUREZZA
(per versioni/mercati, dove previsto)
È dotato di cintura di sicurezza a tre
punti di ancoraggio fig. 24, di due
braccioli regolabili (per la regolazione
vedere paragrafo “Sedili con braccioli
regolabili”) e di appoggiatesta regolabile
in altezza (per la regolazione vedere
paragrafo “Appoggiatesta”).
22)
Regolazione inclinazione schienale
Agire sulla leva A fig. 25.
Regolazione in altezza
Agire sui comandi B fig. 25 oppure C
fig. 25 per alzare/abbassare
rispettivamente la parte anteriore/
posteriore del sedile.Rotazione sedile
È possibile ruotarlo di 180° verso il
sedile sul lato opposto e di 35° circa
verso la porta. Può essere bloccato sia
in posizione di guida che a 180°.
Per effettuare la rotazione del sedile
agire sulla leva D fig. 26 (posizionata sul
lato destro del sedile).
Prima di effettuare la rotazione il sedile
deve essere spostato in avanti e
soltanto successivamente regolato in
senso longitudinale fig. 23.
23)

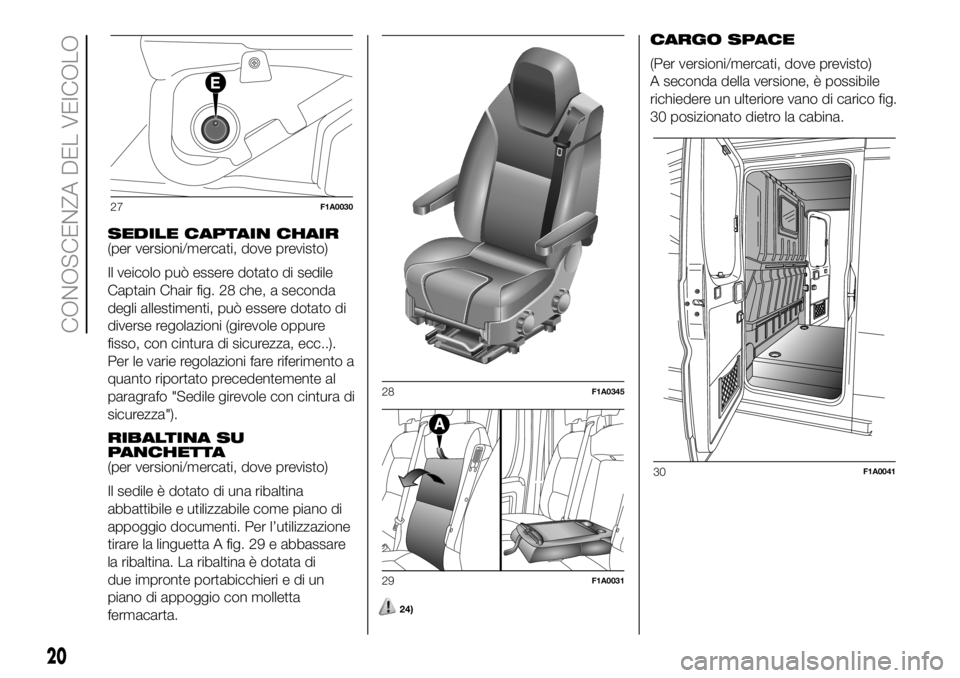

Riscaldamento sedili
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR, premere
il pulsante E fig. 27 per l’inserimento/
disinserimento della funzione.
22F1A0025
12
23F1A0026
24F1A0027
25F1A002826F1A0029
19
Page 22 of 320
SEDILE CAPTAIN CHAIR
(per versioni/mercati, dove previsto)
Il veicolo può essere dotato di sedile
Captain Chair fig. 28 che, a seconda
degli allestimenti, può essere dotato di
diverse regolazioni (girevole oppure
fisso, con cintura di sicurezza, ecc..).
Per le varie regolazioni fare riferimento a
quanto riportato precedentemente al
paragrafo "Sedile girevole con cintura di
sicurezza").
RIBALTINA SU
PANCHETTA
(per versioni/mercati, dove previsto)
Il sedile è dotato di una ribaltina
abbattibile e utilizzabile come piano di
appoggio documenti. Per l’utilizzazione
tirare la linguetta A fig. 29 e abbassare
la ribaltina. La ribaltina è dotata di
due impronte portabicchieri e di un
piano di appoggio con molletta
fermacarta.
24)
CARGO SPACE
(Per versioni/mercati, dove previsto)
A seconda della versione, è possibile
richiedere un ulteriore vano di carico fig.
30 posizionato dietro la cabina.
27F1A0030
28F1A0345
29F1A0031
30F1A0041
20
CONOSCENZA DEL VEICOLO
Page 23 of 320

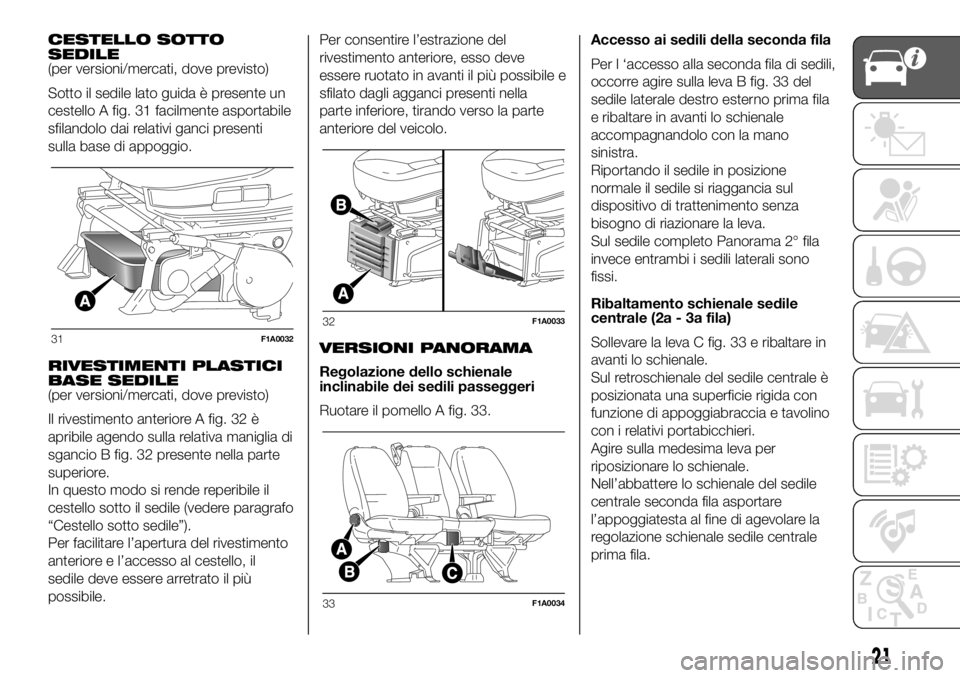

CESTELLO SOTTO
SEDILE
(per versioni/mercati, dove previsto)
Sotto il sedile lato guida è presente un
cestello A fig. 31 facilmente asportabile
sfilandolo dai relativi ganci presenti
sulla base di appoggio.
RIVESTIMENTI PLASTICI
BASE SEDILE
(per versioni/mercati, dove previsto)
Il rivestimento anteriore A fig. 32 è
apribile agendo sulla relativa maniglia di
sgancio B fig. 32 presente nella parte
superiore.
In questo modo si rende reperibile il
cestello sotto il sedile (vedere paragrafo
“Cestello sotto sedile”).
Per facilitare l’apertura del rivestimento
anteriore e l’accesso al cestello, il
sedile deve essere arretrato il più
possibile.Per consentire l’estrazione del
rivestimento anteriore, esso deve
essere ruotato in avanti il più possibile e
sfilato dagli agganci presenti nella
parte inferiore, tirando verso la parte
anteriore del veicolo.
VERSIONI PANORAMA
Regolazione dello schienale
inclinabile dei sedili passeggeri
Ruotare il pomello A fig. 33.Accesso ai sedili della seconda fila
Per l ‘accesso alla seconda fila di sedili,
occorre agire sulla leva B fig. 33 del
sedile laterale destro esterno prima fila
e ribaltare in avanti lo schienale
accompagnandolo con la mano
sinistra.
Riportando il sedile in posizione
normale il sedile si riaggancia sul
dispositivo di trattenimento senza
bisogno di riazionare la leva.
Sul sedile completo Panorama 2° fila
invece entrambi i sedili laterali sono
fissi.
Ribaltamento schienale sedile
centrale (2a - 3a fila)
Sollevare la leva C fig. 33 e ribaltare in
avanti lo schienale.
Sul retroschienale del sedile centrale è
posizionata una superficie rigida con
funzione di appoggiabraccia e tavolino
con i relativi portabicchieri.
Agire sulla medesima leva per
riposizionare lo schienale.
Nell’abbattere lo schienale del sedile
centrale seconda fila asportare
l’appoggiatesta al fine di agevolare la
regolazione schienale sedile centrale
prima fila.
31F1A0032
32F1A0033
33F1A0034
21
Page 24 of 320

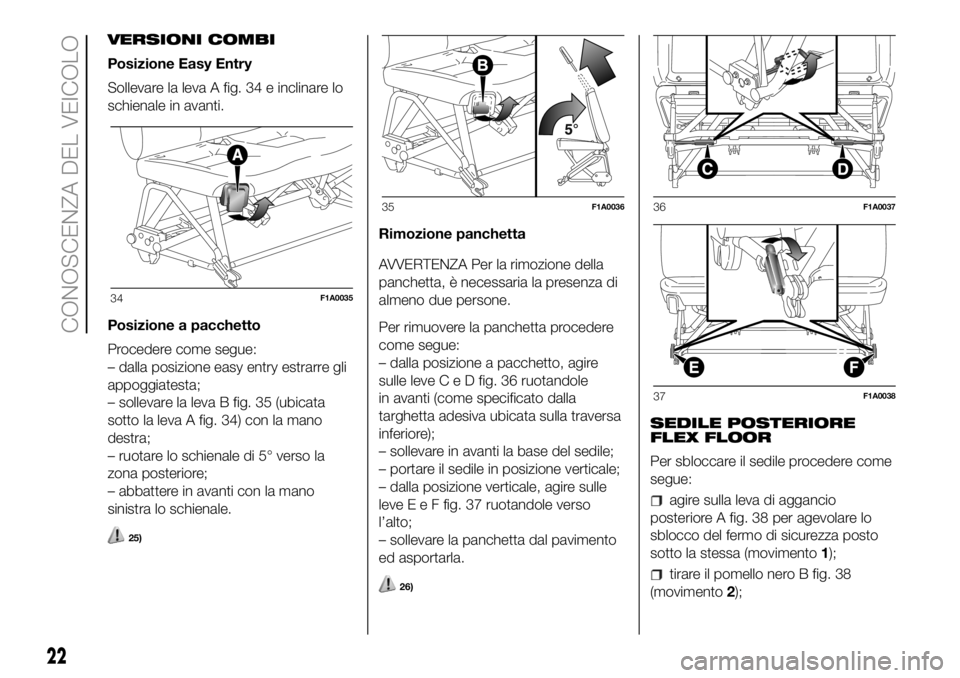

VERSIONI COMBI
Posizione Easy Entry
Sollevare la leva A fig. 34 e inclinare lo
schienale in avanti.
Posizione a pacchetto
Procedere come segue:
– dalla posizione easy entry estrarre gli
appoggiatesta;
– sollevare la leva B fig. 35 (ubicata
sotto la leva A fig. 34) con la mano
destra;
– ruotare lo schienale di 5° verso la
zona posteriore;
– abbattere in avanti con la mano
sinistra lo schienale.
25)
Rimozione panchetta
AVVERTENZA Per la rimozione della
panchetta, è necessaria la presenza di
almeno due persone.
Per rimuovere la panchetta procedere
come segue:
– dalla posizione a pacchetto, agire
sulle leveCeDfig. 36 ruotandole
in avanti (come specificato dalla
targhetta adesiva ubicata sulla traversa
inferiore);
– sollevare in avanti la base del sedile;
– portare il sedile in posizione verticale;
– dalla posizione verticale, agire sulle
leveEeFfig. 37 ruotandole verso
l’alto;
– sollevare la panchetta dal pavimento
ed asportarla.
26)

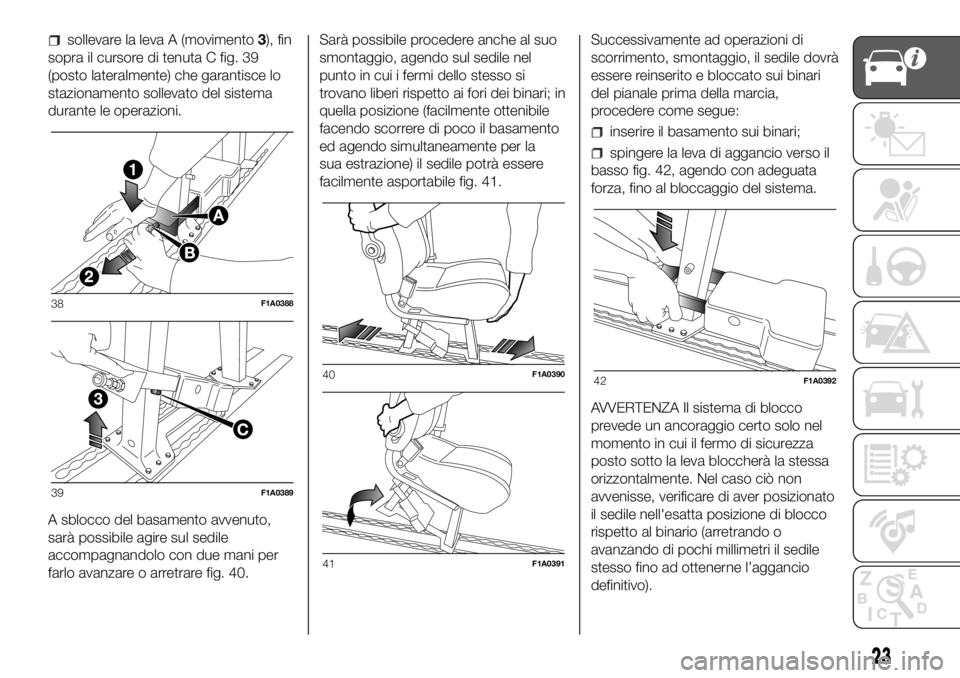

SEDILE POSTERIORE
FLEX FLOOR
Per sbloccare il sedile procedere come
segue:
agire sulla leva di aggancio
posteriore A fig. 38 per agevolare lo
sblocco del fermo di sicurezza posto
sotto la stessa (movimento1);
tirare il pomello nero B fig. 38
(movimento2);
34F1A0035
35F1A003636F1A0037
37F1A0038
22
CONOSCENZA DEL VEICOLO
Page 25 of 320
sollevare la leva A (movimento3), fin
sopra il cursore di tenuta C fig. 39
(posto lateralmente) che garantisce lo
stazionamento sollevato del sistema
durante le operazioni.
A sblocco del basamento avvenuto,
sarà possibile agire sul sedile
accompagnandolo con due mani per
farlo avanzare o arretrare fig. 40.Sarà possibile procedere anche al suo
smontaggio, agendo sul sedile nel
punto in cui i fermi dello stesso si
trovano liberi rispetto ai fori dei binari; in
quella posizione (facilmente ottenibile
facendo scorrere di poco il basamento
ed agendo simultaneamente per la
sua estrazione) il sedile potrà essere
facilmente asportabile fig. 41.Successivamente ad operazioni di
scorrimento, smontaggio, il sedile dovrà
essere reinserito e bloccato sui binari
del pianale prima della marcia,
procedere come segue:
inserire il basamento sui binari;
spingere la leva di aggancio verso il
basso fig. 42, agendo con adeguata
forza, fino al bloccaggio del sistema.
AVVERTENZA Il sistema di blocco
prevede un ancoraggio certo solo nel
momento in cui il fermo di sicurezza
posto sotto la leva bloccherà la stessa
orizzontalmente. Nel caso ciò non
avvenisse, verificare di aver posizionato
il sedile nell'esatta posizione di blocco
rispetto al binario (arretrando o
avanzando di pochi millimetri il sedile
stesso fino ad ottenerne l’aggancio
definitivo).
38F1A0388
39F1A0389
40F1A0390
41F1A0391
42F1A0392
23
Page 26 of 320
A blocco avvenuto, il basamento a
sgancio rapido, si presenta come nella
prima fase e cioè con leva di blocco
perfettamente parallela al pianale
garantendo il fissaggio certo del sedile
nella posizione prescelta.
È possibile ruotare il sedile di 180º
verso il sedile lato opposto. Per
effettuare la rotazione fare riferimento a
quanto nel paragrafo "Sedile base
girevole".

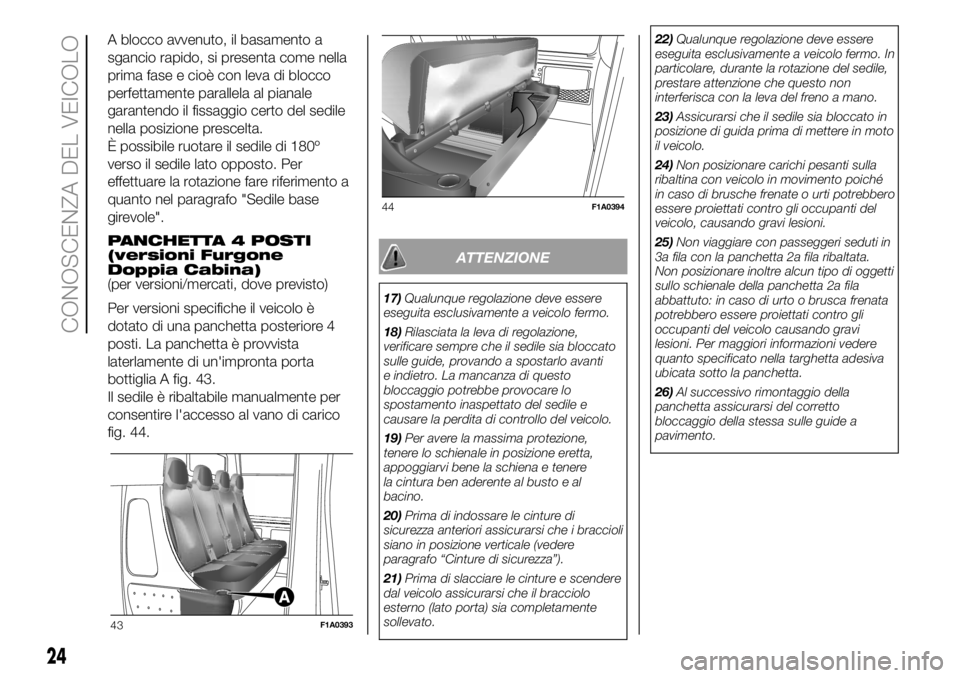

PANCHETTA 4 POSTI
(versioni Furgone
Doppia Cabina)
(per versioni/mercati, dove previsto)
Per versioni specifiche il veicolo è
dotato di una panchetta posteriore 4
posti. La panchetta è provvista
laterlamente di un'impronta porta
bottiglia A fig. 43.
Il sedile è ribaltabile manualmente per
consentire l'accesso al vano di carico
fig. 44.
ATTENZIONE
17)Qualunque regolazione deve essere
eseguita esclusivamente a veicolo fermo.
18)Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato
sulle guide, provando a spostarlo avanti
e indietro. La mancanza di questo
bloccaggio potrebbe provocare lo
spostamento inaspettato del sedile e
causare la perdita di controllo del veicolo.
19)Per avere la massima protezione,
tenere lo schienale in posizione eretta,
appoggiarvi bene la schiena e tenere
la cintura ben aderente al busto e al
bacino.
20)Prima di indossare le cinture di
sicurezza anteriori assicurarsi che i braccioli
siano in posizione verticale (vedere
paragrafo “Cinture di sicurezza”).
21)Prima di slacciare le cinture e scendere
dal veicolo assicurarsi che il bracciolo
esterno (lato porta) sia completamente
sollevato.22)Qualunque regolazione deve essere
eseguita esclusivamente a veicolo fermo. In
particolare, durante la rotazione del sedile,
prestare attenzione che questo non
interferisca con la leva del freno a mano.
23)Assicurarsi che il sedile sia bloccato in
posizione di guida prima di mettere in moto
il veicolo.
24)Non posizionare carichi pesanti sulla
ribaltina con veicolo in movimento poiché
in caso di brusche frenate o urti potrebbero
essere proiettati contro gli occupanti del
veicolo, causando gravi lesioni.
25)Non viaggiare con passeggeri seduti in
3a fila con la panchetta 2a fila ribaltata.
Non posizionare inoltre alcun tipo di oggetti
sullo schienale della panchetta 2a fila
abbattuto: in caso di urto o brusca frenata
potrebbero essere proiettati contro gli
occupanti del veicolo causando gravi
lesioni. Per maggiori informazioni vedere
quanto specificato nella targhetta adesiva
ubicata sotto la panchetta.
26)Al successivo rimontaggio della
panchetta assicurarsi del corretto
bloccaggio della stessa sulle guide a
pavimento.
43F1A0393
44F1A0394
24
CONOSCENZA DEL VEICOLO
Page 27 of 320
ATTENZIONE
3)I rivestimenti tessili del vostro veicolo
sono dimensionati per resistere a lungo
all’usura derivante dall’utilizzo normale del
mezzo. Pur tuttavia è assolutamente
necessario evitare sfregamenti traumatici
e/o prolungati con accessori di
abbigliamento quali fibbie metalliche,
borchie, fissaggi in Velcro e simili, in
quanto gli stessi, agendo in modo
localizzato e con una elevata pressione sui
filati, potrebbero provocare la rottura di
alcuni fili con conseguente
danneggiamento della fodera.
VOLANTE
Il volante è regolabile in senso assiale.
Per effettuare la regolazione procedere
come segue:
sbloccare la leva fig. 45 tirandola
verso il volante (posizione 2);
regolare il volante;
bloccare la leva spingendola in
avanti (posizione 1).
27) 28)
ATTENZIONE
27)Le regolazioni vanno eseguite solo con
veicolo fermo e motore spento.
28)È tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza,
nonché la non conformità omologativa del
veicolo.
45F1A0040
25
Page 28 of 320

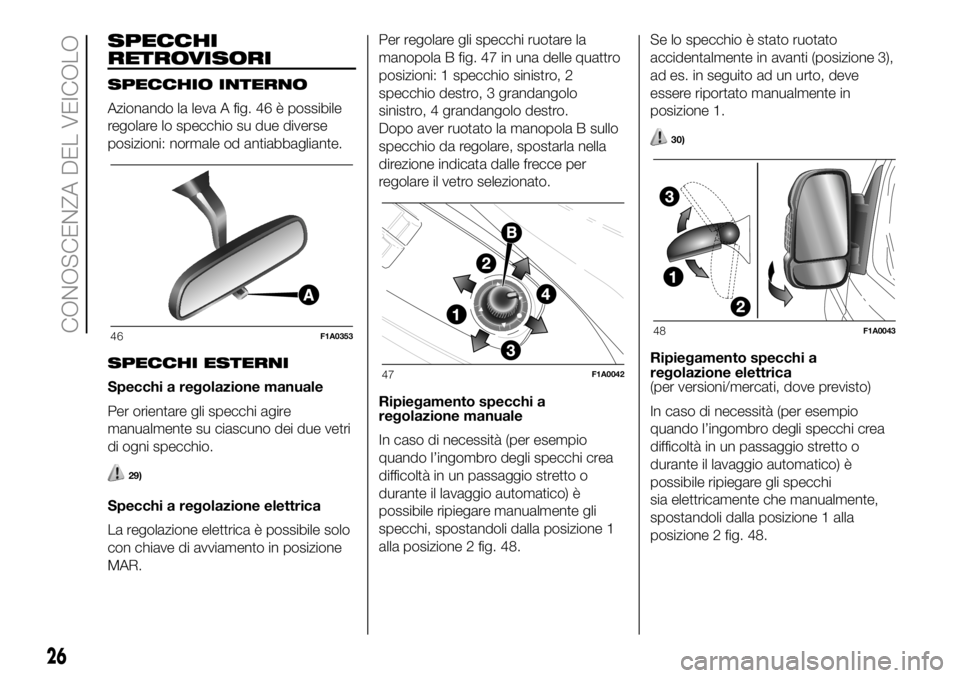

SPECCHI
RETROVISORI
SPECCHIO INTERNO
Azionando la leva A fig. 46 è possibile
regolare lo specchio su due diverse
posizioni: normale od antiabbagliante.
SPECCHI ESTERNI
Specchi a regolazione manuale
Per orientare gli specchi agire
manualmente su ciascuno dei due vetri
di ogni specchio.
29)
Specchi a regolazione elettrica
La regolazione elettrica è possibile solo
con chiave di avviamento in posizione
MAR.Per regolare gli specchi ruotare la
manopola B fig. 47 in una delle quattro
posizioni: 1 specchio sinistro, 2
specchio destro, 3 grandangolo
sinistro, 4 grandangolo destro.
Dopo aver ruotato la manopola B sullo
specchio da regolare, spostarla nella
direzione indicata dalle frecce per
regolare il vetro selezionato.
Ripiegamento specchi a
regolazione manuale
In caso di necessità (per esempio
quando l’ingombro degli specchi crea
difficoltà in un passaggio stretto o
durante il lavaggio automatico) è
possibile ripiegare manualmente gli
specchi, spostandoli dalla posizione 1
alla posizione 2 fig. 48.Se lo specchio è stato ruotato
accidentalmente in avanti (posizione 3),
ad es. in seguito ad un urto, deve
essere riportato manualmente in
posizione 1.
30)
Ripiegamento specchi a
regolazione elettrica
(per versioni/mercati, dove previsto)
In caso di necessità (per esempio
quando l’ingombro degli specchi crea
difficoltà in un passaggio stretto o
durante il lavaggio automatico) è
possibile ripiegare gli specchi
sia elettricamente che manualmente,
spostandoli dalla posizione 1 alla
posizione 2 fig. 48.
46F1A0353
47F1A0042
48F1A0043
26
CONOSCENZA DEL VEICOLO
Page 29 of 320

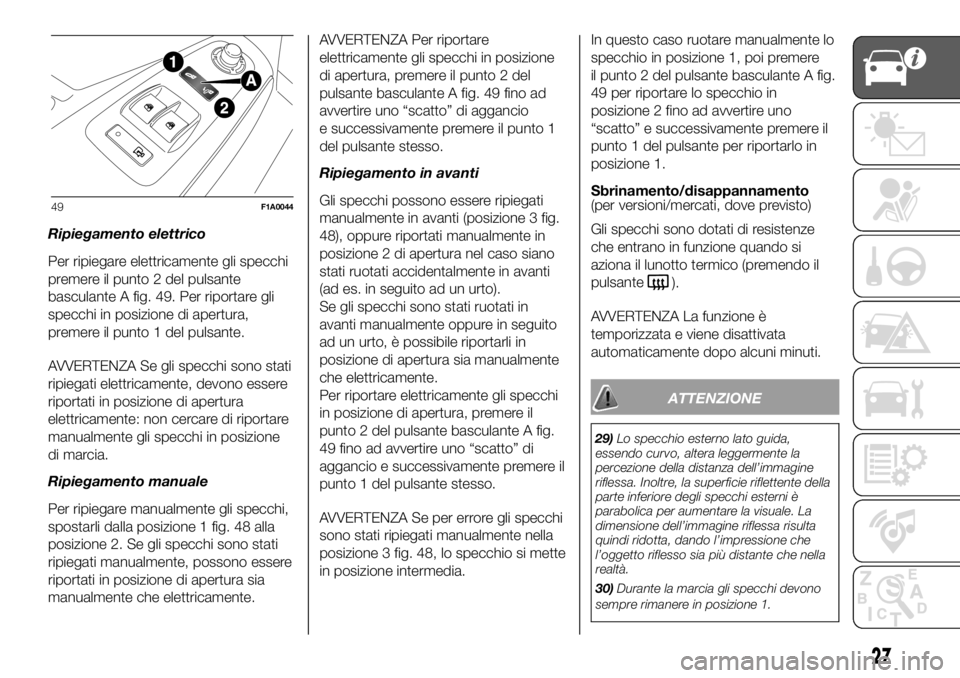

Ripiegamento elettrico
Per ripiegare elettricamente gli specchi
premere il punto 2 del pulsante
basculante A fig. 49. Per riportare gli
specchi in posizione di apertura,
premere il punto 1 del pulsante.
AVVERTENZA Se gli specchi sono stati
ripiegati elettricamente, devono essere
riportati in posizione di apertura
elettricamente: non cercare di riportare
manualmente gli specchi in posizione
di marcia.
Ripiegamento manuale
Per ripiegare manualmente gli specchi,
spostarli dalla posizione 1 fig. 48 alla
posizione 2. Se gli specchi sono stati
ripiegati manualmente, possono essere
riportati in posizione di apertura sia
manualmente che elettricamente.AVVERTENZA Per riportare
elettricamente gli specchi in posizione
di apertura, premere il punto 2 del
pulsante basculante A fig. 49 fino ad
avvertire uno “scatto” di aggancio
e successivamente premere il punto 1
del pulsante stesso.
Ripiegamento in avanti
Gli specchi possono essere ripiegati
manualmente in avanti (posizione 3 fig.
48), oppure riportati manualmente in
posizione 2 di apertura nel caso siano
stati ruotati accidentalmente in avanti
(ad es. in seguito ad un urto).
Se gli specchi sono stati ruotati in
avanti manualmente oppure in seguito
ad un urto, è possibile riportarli in
posizione di apertura sia manualmente
che elettricamente.
Per riportare elettricamente gli specchi
in posizione di apertura, premere il
punto 2 del pulsante basculante A fig.
49 fino ad avvertire uno “scatto” di
aggancio e successivamente premere il
punto 1 del pulsante stesso.
AVVERTENZA Se per errore gli specchi
sono stati ripiegati manualmente nella
posizione 3 fig. 48, lo specchio si mette
in posizione intermedia.In questo caso ruotare manualmente lo
specchio in posizione 1, poi premere
il punto 2 del pulsante basculante A fig.
49 per riportare lo specchio in
posizione 2 fino ad avvertire uno
“scatto” e successivamente premere il
punto 1 del pulsante per riportarlo in
posizione 1.
Sbrinamento/disappannamento
(per versioni/mercati, dove previsto)
Gli specchi sono dotati di resistenze
che entrano in funzione quando si
aziona il lunotto termico (premendo il
pulsante
).
AVVERTENZA La funzione è
temporizzata e viene disattivata
automaticamente dopo alcuni minuti.
ATTENZIONE
29)Lo specchio esterno lato guida,
essendo curvo, altera leggermente la
percezione della distanza dell’immagine
riflessa. Inoltre, la superficie riflettente della
parte inferiore degli specchi esterni è
parabolica per aumentare la visuale. La
dimensione dell’immagine riflessa risulta
quindi ridotta, dando l’impressione che
l’oggetto riflesso sia più distante che nella
realtà.
30)Durante la marcia gli specchi devono
sempre rimanere in posizione 1.
49F1A0044
27
Page 30 of 320

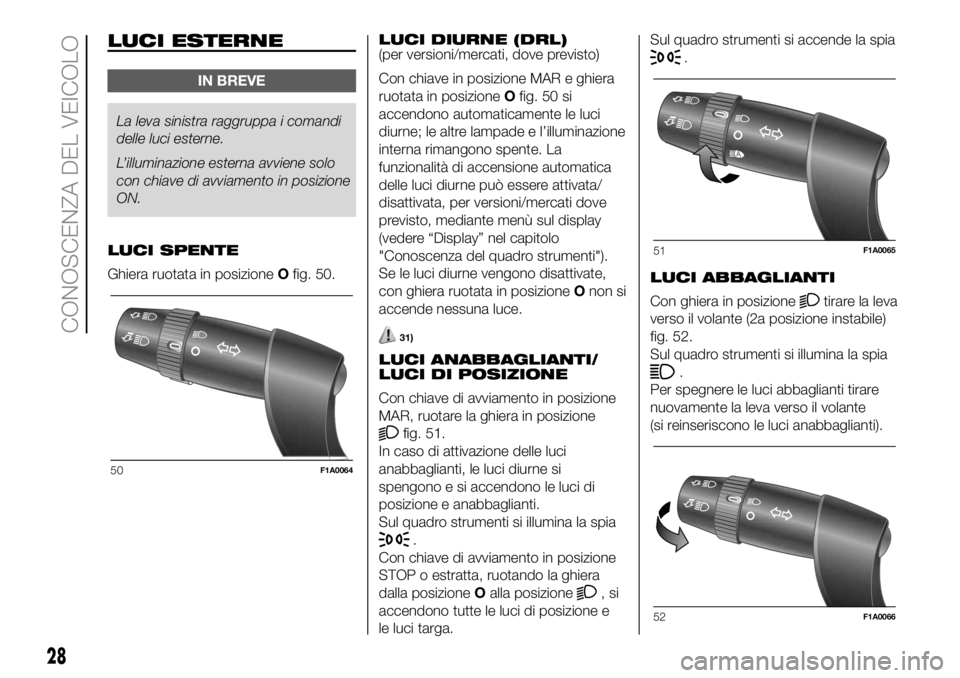

LUCI ESTERNE
IN BREVE
La leva sinistra raggruppa i comandi
delle luci esterne.
L’illuminazione esterna avviene solo
con chiave di avviamento in posizione
ON.
LUCI SPENTE
Ghiera ruotata in posizioneOfig. 50.LUCI DIURNE (DRL)
(per versioni/mercati, dove previsto)
Con chiave in posizione MAR e ghiera
ruotata in posizioneOfig. 50 si
accendono automaticamente le luci
diurne; le altre lampade e l’illuminazione
interna rimangono spente. La
funzionalità di accensione automatica
delle luci diurne può essere attivata/
disattivata, per versioni/mercati dove
previsto, mediante menù sul display
(vedere “Display” nel capitolo
"Conoscenza del quadro strumenti").
Se le luci diurne vengono disattivate,
con ghiera ruotata in posizioneOnon si
accende nessuna luce.
31)
LUCI ANABBAGLIANTI/
LUCI DI POSIZIONE
Con chiave di avviamento in posizione
MAR, ruotare la ghiera in posizione
fig. 51.
In caso di attivazione delle luci
anabbaglianti, le luci diurne si
spengono e si accendono le luci di
posizione e anabbaglianti.
Sul quadro strumenti si illumina la spia
.
Con chiave di avviamento in posizione
STOP o estratta, ruotando la ghiera
dalla posizioneOalla posizione
,si
accendono tutte le luci di posizione e
le luci targa.Sul quadro strumenti si accende la spia
.
LUCI ABBAGLIANTI
Con ghiera in posizione
tirare la leva
verso il volante (2a posizione instabile)
fig. 52.
Sul quadro strumenti si illumina la spia
.
Per spegnere le luci abbaglianti tirare
nuovamente la leva verso il volante
(si reinseriscono le luci anabbaglianti).
50F1A0064
51F1A0065
52F1A0066
28
CONOSCENZA DEL VEICOLO
