FIAT DUCATO BASE CAMPER 2018 Návod k použití a údržbě (in Czech)

Všeobecné informace 3.0 140 Natural Power
Kód typuF1CFA401A
CyklusOtto
Počet a uspořádání válců4 v řadě
Průměr a zdvih pístů (mm)95,8 x 104
Celkový zdvihový objem (cm³)2999
Kompresní poměr12,5 ± 0,5:1
Max. výkon (EU) (kW)100
Max. výkon (EU) (k)136
Při otáčkách (ot/min)3500
Maximální točivý moment (EU) (Nm) 350
Při otáčkách (ot/min)1500
SvíčkyChampion RC7BYC – NGK IFRF-D
PalivoZemní plyn
219

ŘÍZENÍ
Verze Průměr rejdu mezi krajnicemi (m) Typ
Krátký rozvor11,06
U verzi Standard: s pastorkem a hřebenovou tyčí
s hydraulickým posilovačem.
U verzi ECOJET: s pastorkem a hřebenovou tyčí s
elektrohydraulickým posilovačem. Střední rozvor12,46
Střední dlouhý rozvor13,54
Dlouhý rozvor14,28
Velmi dlouhý rozvor15,3
220
TECHNICKÁ DATA

KOLA
RÁFKY A PNEUMATIKY
Ráfky ze slitiny nebo lisované oceli.
Bezdušové radiální pneumatiky.
V „technickém průkazu“ jsou uvedeny
všechny homologované pneumatiky.
UPOZORNĚNÍ V případě rozporu mezi
"Návodem k použití a údržbě" a
"Technickým průkazem" platí pouze
údaje uvedené v technickém průkazu.
Pro zajištění bezpečnosti jízdy je
nezbytné, aby byla všechna kola vozidla
osazená pneumatikami předepsaných
rozměrů, stejné značky a stejného typu.
UPOZORNĚNÍ Do bezdušových
pneumatik nepoužívejte duše.
REZERVNÍ KOLO
Ráfek z lisované oceli. Bezdušová
pneumatika.
GEOMETRIE KOL
Sbíhavost předních kol mezi ráfky: -1
±1 mm.
Hodnoty platí pro vozidlo v
pohotovostním stavu.
221

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
2.0 115 Multijet 2
Verze Ráfky Pneumatiky dodané s vozidlem Zimní pneumatiky
LIGHT 15”(*)6 Jx15-68215/70 R15 C 225/70 R15 C
(112/110
S)225/70 R15 C (112/110
R) M+S
LIGHT (VOLNÝ ČAS)
15”
(**)6 Jx15-68 215/70 R15 CP (109 Q) –225/70 R15 C (112/110
R) M+S
LIGHT 16”
(*)6 Jx16-68215/75 R16 C 225/75 R16 C
(118/116R)225/75 R16 C (116/114
R) M+S
LIGHT (VOLNÝ ČAS)
16”
(***)6 Jx16-68 225/75 R16 CP (116 Q) –225/75 R16 C (116/114
R) M+S
(*) Nejvyšší povolená hmotnost 3000 / 3300 / 3500 kg
(**) PTT 3000 / 3300 / 3500 / 3650 kg
(***) Nejvyšší povolená hmotnost 3000 / 3500 kg
222
TECHNICKÁ DATA
109/107 S)
116/114 R)

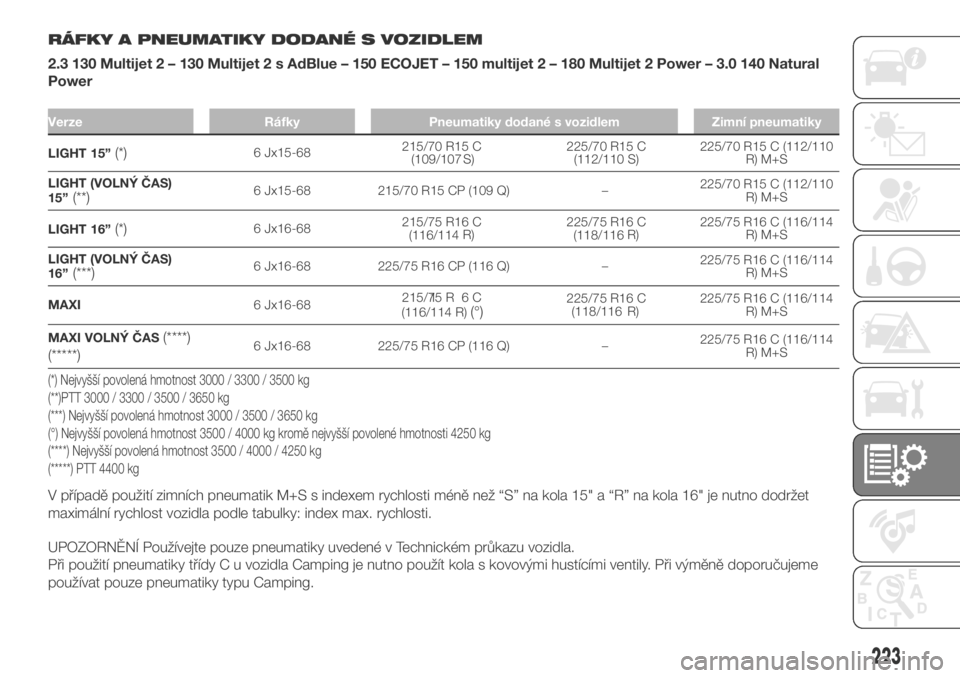

RÁFKY A PNEUMATIKY DODANÉ S VOZIDLEM
2.3 130 Multijet 2 – 130 Multijet 2 s AdBlue – 150 ECOJET – 150 multijet 2 – 180 Multijet 2 Power – 3.0 140 Natural
Power
Verze Ráfky Pneumatiky dodané s vozidlem Zimní pneumatiky
LIGHT 15”(*)6 Jx15-68215/70 R15 C
(109/107S)225/70 R15 C
(112/110S)225/70 R15 C (112/110
R) M+S
LIGHT (VOLNÝ ČAS)
15”
(**)6 Jx15-68 215/70 R15 CP (109 Q) –225/70 R15 C (112/110
R) M+S
LIGHT 16”
(*)6 Jx16-68215/75 R16 C
(116/114R)225/75 R16 C
(118/116R)225/75 R16 C (116/114
R) M+S
LIGHT (VOLNÝ ČAS)
16”
(***)6 Jx16-68 225/75 R16 CP (116 Q) –225/75 R16 C (116/114
R) M+S
MAXI6 Jx16-68215/75 R16C
(116/114
R)
(°)225/75 R16 C
(118/116R)225/75 R16 C (116/114
R) M+S
MAXI VOLNÝ ČAS
(****)
(*****)6 Jx16-68 225/75 R16 CP (116 Q) –225/75 R16 C (116/114
R) M+S
(*) Nejvyšší povolená hmotnost 3000 / 3300 / 3500 kg
(**)PTT 3000 / 3300 / 3500 / 3650 kg
(***) Nejvyšší povolená hmotnost 3000 / 3500 / 3650 kg
(°) Nejvyšší povolená hmotnost 3500 / 4000 kg kromě nejvyšší povolené hmotnosti 4250 kg
(****) Nejvyšší povolená hmotnost 3500 / 4000 / 4250 kg
(*****) PTT 4400 kg
.
V případě použití zimních pneumatik M+S s indexem rychlosti méně než “S” na kola 15" a “R” na kola 16" je nutno dodržet
maximální rychlost vozidla podle tabulky: index max. rychlosti.
UPOZORNĚNÍ Používejte pouze pneumatiky uvedené v Technickém průkazu vozidla.
Při použití pneumatiky třídy C u vozidla Camping je nutno použít kola s kovovými hustícími ventily. Při výměně doporučujeme
používat pouze pneumatiky typu Camping.
223

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Pneumatiky dodané s
vozidlemPoužití Přední Zadní
215/70 R153000 PTT
(*)se základními
pneumatikami kromě verze
PANORAMA4,0 4,0
3300 PTT
(*)/ nejvyšší povolená
hmotnost 3500
(*)se základními
pneumatikami4,1 4,5
215/70 R15PANORAMA se základními
pneumatikami4,1 4,5
225/70 R153000 PTT
(*)se zvětšenými
pneumatikami kromě verze
PANORAMA4,0 4,0
3300 PTT
(*)/ nejvyšší povolená
hmotnost 3500
(*)se zvětšenými
pneumatikami4,1 4,5
225/70 R15 CPneumatiky M+S třída C pro
vozy Camping4,3 4,8
225/70 R15PANORAMA se zvětšenými
pneumatikami4,1 4,5
215/70 R15 CP Vozy s pneumatikami Camping 5,0 5,5
215/75 R16 Pro všechny verze/výbavy: 4,5 5,0
225/75 R16Pro všechny verze/výbavy kromě
použití níže uvedených řádek4,5 5,0
225/75 R16 CPneumatiky M+S třída C pro
vozy Camping5,2 5,2
225/75 R16 CP Vozy s pneumatikami Camping 5,5 5,5
(*)Nejvyšší povolená hmotnost
224
TECHNICKÁ DATA

Pneumatiky dodané s
vozidlemPoužití Přední Zadní
225/75 R16 CŘada Maxi 4400 nejvyšší
povolená hmotnost(*)kromě
Camping4,7 5,5
225/75 R16 CPŘada Maxi 4400 nejvyšší
povolená hmotnost
(*)s
pneumatikami Camping (u
příslušné verze vozidla)5,5 5,5
(*)Nejvyšší povolená hmotnost
Tlak v zahřátých pneumatikách musí být až o +1,0 bar vyšší než předepsaná hodnota. Hodnotu tlaku v pneumatikách je nutno
v každém případě překontrolovat, až pneumatika vychladne.
225

ROZMĚRY
VERZE PANORAMA / COMBI
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
222F1A0367
226
TECHNICKÁ DATA

COMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015
1015 - 1380
(*)
D4963 5413
5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Verze MINIBUS 16 míst + 1
Rozměry závisí na verzi v rámci výše uvedených mezních hodnot
227

VERZE SKŘÍŇOVÁ DODÁVKA
Rozměry jsou vyjádřeny v mm a jsou udány pro vozidlo s pneumatikami s ním dodávanými.
Rozumí se výška nezatíženého vozidla.
223F1A0328
