191
VUČA VOZIL A
188) 189) 190) 191) 192) 193) 194) 195) 196)

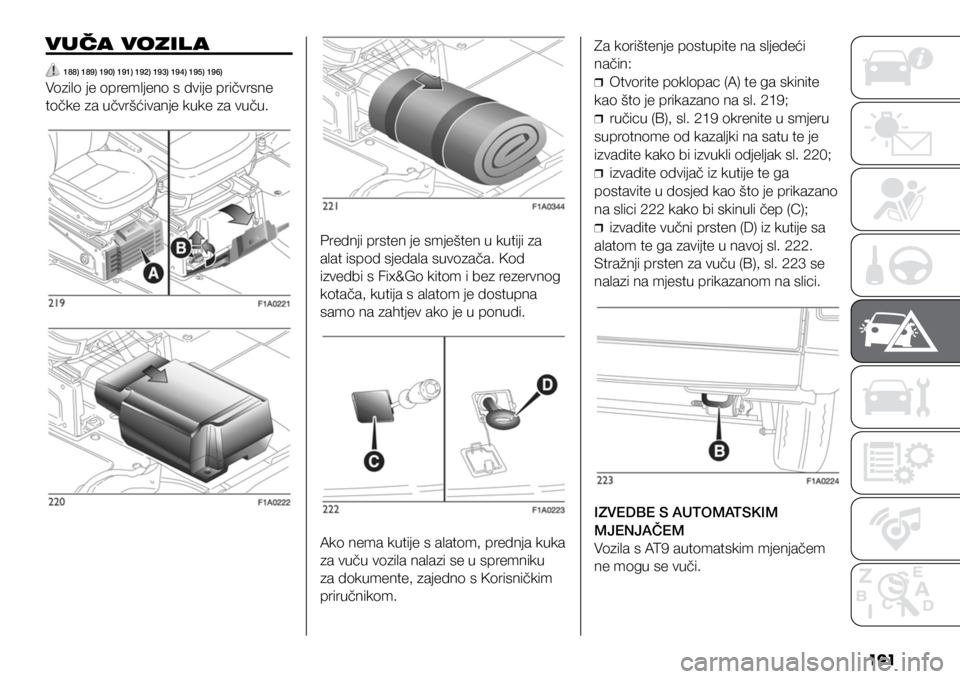

Vozilo je opremljeno s dvije pričvrsne
točke za učvršćivanje kuke za vuču.Prednji prsten je smješten u kutiji za
alat ispod sjedala suvozača. Kod
izvedbi s Fix&Go kitom i bez rezervnog
kotača, kutija s alatom je dostupna
samo na zahtjev ako je u ponudi.Za korištenje postupite na sljedeći
način:❒
❒Otvorite poklopac (A) te ga skinite
kao što je prikazano na sl. 219;
❒
❒ručicu (B), sl. 219 okrenite u smjeru
suprotnome od kazaljki na satu te je
izvadite kako bi izvukli odjeljak sl. 220;
❒
❒izvadite odvijač iz kutije te ga
postavite u dosjed kao što je prikazano
na slici 222 kako bi skinuli čep (C);
❒
❒izvadite vučni prsten (D) iz kutije sa
alatom te ga zavijte u navoj sl. 222.
Stražnji prsten za vuču (B), sl. 223 se
nalazi na mjestu prikazanom na slici.
Ako nema kutije s alatom, prednja kuka
za vuču vozila nalazi se u spremniku
za dokumente, zajedno s Korisničkim
priručnikom.
IZVEDBE S AUTOMATSKIM
MJENJAČEM
Vozila s AT9 automatskim mjenjačem
ne mogu se vuči.

U SLUČAJU NUŽDE
19 2
UPOZORENJE
188) Zavrnite kuku i provjerite da li se
zaustavlja na kraju kretanja.
189) Prije nego započnete vučom vozila,
isključite bravu upravljača (pogledajte pod
«Kontakt brava» u poglavlju «Upoznavanje
vašeg vozila”).
190) Zapamtite da za vrijeme vuče s
ugašenim motorom servo kočnica i servo
upravljač nisu aktivirani tako da je potrebno
snažnije pritisnuti papučicu kočnice te
snažnije djelovati na upravljač.
191) Ne upotrebljavajte elastičnu užad
za vuču kako bi izbjegli trzanje. Za vrijeme
vučenja provjerite da povez na vozilu ne
oštećuje okolne dijelove.
192) Za vrijeme vuče vozila obavezno
poštujte specifične propise cestovnog
prometa koji se odnose, kako na uređaj za
vučenje, tako i na ponašanje u prometu.
193) Za vrijeme vuče vozila ne pokrećite
motor.
194) Vuča se smije provoditi samo na
cestama/ulicama; uređaj se ne smije
koristiti za vađenje vozila ako je sletjelo sa
ceste.
195) Vuča se ne smije provoditi radi
prelaženje većih prepreka na cesti (npr.
hrpe snijega ili materijala na površini ceste).
196) Vuča se mora provesti s dva
vozila (jedno vuče, drugo je vučeno) po
mogućnosti dobro poravnata; također i
vuča uz pomoć vozila pomoći na cesti
mora se provesti s dva vozila, koja su što
je više moguće poravnata.

19 3
Pravilno održavanje omogućuje za-
državanje performansi vozila tijekom
vremena, kao i niže troškove uporabe
i očuvanje učinkovitosti sigurnosnih
sustava.
Ovo poglavlje objašnjava kako.PROGRAMIRANO ODRŽAVANJE
...192
REDOVITE PROVJERE ...................192
UPORABA VOZILA U TEŠKIM
UVJETIMA ...................................... 192
PLAN REDOVITOG ODRŽAVANJA . 194
PROVJERA RAZINA TEKUĆINA .....200
FILTAR ZRAKA/FILTAR PELUDI ......205
AKUMULATOR ............................... 206
BRISAČ VJETROBRANA ................207
PODIZANJE VOZILA .......................208
KOTAČI I GUME ............................. 208
ZIMSKE GUME ............................... 209
LANCI ZA SNIJEG ..........................210
KAROSERIJA ................................. 210
UNUTRAŠNJOST ...........................212
GUMENA CRIJEVA .........................212
SERVIS I ODRŽAVANJE

SERVIS I ODRŽAVANJE
19 4
PROGRAMIRANO
ODRŽAVANJE
Pravilno održavanje vozila je neophod-
no kako bi se vozilo održalo u izvrsnom
stanju u dugom periodu.
Stoga je Fiat, ovisno o motoru, propi-
sao niz zahvata provjera i održavanja
na svakih 48.000 kilometara.
Međutim, važno je znati da programi-
rano održavanje ne obuhvaća sve što
je potrebno Vašemu vozilu. Također i
u početnom periodu prije servisa na
48.000 kilometara, te između redovitih
servisa, potrebno je obavljati određene
provjere, kao npr. provjera razina teku-
ćina i njihovo nadopunjavanje, provjera
tlaka guma i dr.
VAŽNO Programirano Održavanja
s redovitim servisima propisao je
proizvođač. Nepridržavanje plana
programiranog održavanja može dove-
sti do ukidanja jamstva. Programirano
održavanje se izvodi u ovlaštenim servi-
sima Fiata prema rasporedu izvođenja
tih postupaka.
Ukoliko se tijekom servisiranja pokaže
potrebnim izvršiti neke dodatne za-
mjene ili popravke, oni se mogu izvršiti
samo uz suglasnost vlasnika vozila.
VAŽNO Savjetujemo Vam da se odmah
obratite ovlaštenom servisom Fiata,
u slučaju pojave bili kakvih problema/
nepravilnosti u radu, bez da čekate
sljedeći redoviti servis. Ako se vozilo
učestalo koristi za vučenje, interval
između dva redovna servisa potrebno
je skratiti.
REDOVITE
PROVJERE
Prije dužih putovanja provjerite i ako je
potrebno nadopunite:
❒
❒razinu rashladne tekućine motora;
❒
❒razinu tekućine kočnica;
❒
❒kontrolirajte razinu i po potrebi dolijte
AdBlue® (UREA) tekućinu za smanjenje
dizelskih emisija (za izvedbe/tržišta gdje
je u ponudi);
❒
❒razinu tekućine za pranje
vjetrobranskog stakla;
❒
❒provjerite stanje i tlak u gumama;
❒
❒provjerite ispravnost svjetala i
signalizacije (svjetala za vožnju, svjetla
upozorenja, pokazivača smjera, i dr.);
❒
❒provjerite ispravnost brisača i metlica
brisača vjetrobrana/stražnjeg stakla i
funkcije pranja;
Kako bi se osiguralo da je vozilo uvijek
učinkovito i dobro održavano, preporu-
ča se redovito provoditi gore spomenu-
te operacije (otprilike svakih 1.000 km i
svakih 3.000 km za provjeru i nadolije-
vanje motornog ulja).
UPORABA VOZIL A U
TEŠKIM UVJETIMA
Ako se vozilo redovito koristi u nekim
od navedenih naročito teških uvjeta:
❒
❒vuča prikolice ili kamp prikolice;
❒
❒prašnjave prometnice;
❒
❒kratke, ponavljane vožnje (manje od
7-8 km) kada su vanjske temperature
ispod nule;
❒
❒česti rad motora u praznom hodu ili
duge vožnje pri malim brzinama (npr.
dostava ili u slučaju dugog nekorištenja
vozila);
slijedeće provjere izvodite učestalije
nego što je to propisno sa Programira-
nim održavanjem:
❒
❒provjerite stanje i istrošenosti
kočionih obloga prednjih disk kočnica;
❒
❒provjeriti, izvršiti čišćenje i
podmazivanje brava, kopče poklopca
motora i prtljažnika
❒
❒vizualno provjerite stanje u kojem se
nalazi motor, mjenjač, cijevi (ispušne-
kočione -goriva), gumeni dijelovi
(nosači, selen blokovi i dr.), dovodne
instalacije kočnica i napajanja gorivom;
❒
❒provjerite napunjenost akumulatora i
razinu elektrolita;
❒
❒vizualno provjerite stanje različitih
pogonskih remena;
❒
❒provjerite i po potrebi zamijenite
motorno ulje i filtar ulja;

19 5
❒
❒korigirati razinu AdBlue® (UREA)
tekućine sa smanjenje dizelskih
emisija (za izvedbe/tržišta gdje
je u ponudi) kada se upali svjetlo
upozorenja ili prikaže poruka na ploči s
instrumentima;
❒
❒provjerite i zamijenite peludni filter,
ako je potrebno;

SERVIS I ODRŽAVANJE
19 6
PL AN PROGRAMIRANOG ODRŽAVANJA
Nakon dosezanja 144.000 km/6 godina, provjere koje su navedene u planu programiranog održavanja moraju se ciklički ponav-
ljati počevši od prvog intervala, čime se slijede jednaki intervali kao prije.
Tisuće kilometara4896144 192240
Godine 246810
Provjeriti stanje akumulatora i po potrebi ga napuniti ●●●●●
Provjeriti stanje/istrošenost guma i podesite tlak, ako je potrebno; provjeriti rok va-
ljanosti ”Fix&Go Automatic” seta za popravak (za izvedbe/tržišta gdje je u ponudi) ●
●●●●
Provjeriti rad svjetala (svjetla za vožnju, pokazivači smjera, svjetla upozorenja,
prtljažnik putnički prostor, pretinaca, upozoravajuće signalizacije, itd..) ●
●●●●
Provjeriti rad sustava za pranje vjetrobranskog stakla, podesiti mlaznice, ako je
potrebno ●
●●●●
Provjeriti položaj/istrošenost metlica brisača vjetrobranskog stakla (za izvedbe/
tržišta gdje je u ponudi) ●
●●●●
Provjeriti čistoću brava poklopca motora i teretnog prostora, kao i čistoću i pod-
mazanost spojeva. ●
●●●●
Vizualno provjeriti stanje: karoserije, zaštita donjeg podvoza, mehaničkih kompo-
nenti, cijevi (ispušne, kočione, goriva), gumeni dijelovi (manšete, uvodnice, sl.) ●
●●●●
Provjerite stanje i istrošenosti kočionih obloga prednjih disk kočnica i djelovanje
indikatora istrošenosti ●
●●●●
Provjerite stanje i istrošenosti kočionih obloga stražnjih disk kočnica i djelovanje
indikatora istrošenosti (za izvedbe/tržišta gdje je u ponudi) ●
●●●●
Nadopunite razinu tekućina u prostoru motora (1) (2) ●●●●●

197
Tisuće kilometara4896144 192240
Godine 246810
Provjeriti stanje razvodnog remena (izvedbe bez automatskog zatezača) ●●
Provjeriti napetost pogonskog remena dodataka (izvedbe bez automatskog
zatezača) (7) ●
●
Provjeriti stanje nazubljenog remena ●●
Provjeriti i podesiti hod ručne kočnice, ako je potrebno ●●●●●
Provjeriti razinu emisija ●●●●●
Koristiti dijagnostičku utičnicu za provjeru sustava za upravljanje ubrizgavanjem
goriva/motora i istrošenost motornog ulja (ovo zadnje za izvedbe /tržišta gdje je u
ponudi) ●
●●●●
Provjeriti čistoću donjih vodilica bočnih vrata za izvedbe sa S.S.D. (ili svakih 6
mjeseci) ●
●●●●
Zamijeniti filter goriva ●●●●●
Zamijeniti pogonski remen dodataka ●
Zamijeniti razvodni remen (8)
Zamijeniti uložak filtra zraka (3) (4) ●●●●●
Zamijeniti ulje i filter ulja u motoru (5)
Zamijeniti kočionu tekućinu (6)

SERVIS I ODRŽAVANJE
19 8
Tisuće kilometara4896144 192240
Godine 246810
Zamijeniti filtar putničke kabine ●●●●●
(1) Za dolijevanje koristite samo tekućine koje su navedene u priručniku, te samo nakon pr ovjere je li sustav u redu.
(2) Potrošnja AdBlue® (UREA) tekućine ovisi o uvjetima uporabe vozila i označena je svjetlom upozorenja i porukom na ploči s instrumentima
(za izvedbe/tržišta gdje je u ponudi)
(3) Ako je vozilo opremljeno sa specifičnim filtrom zraka za prašnjava područja: svakih 20.000 km provjera i pranje filtra; svakih 40.000 km
zamjena filtra.
(4) Za izvedbe s automatskim mjenjačem (AT9), Ako se vozilo koristi u prašnjavim područjima, preporučuje se filtar zamijeniti svakih 24.000 km.
(5) Stvarni interval zamjene ulja i zamjene filtra motornog ulja ovisi o uvjetima uporabe vozila te je signalizirano paljenjem signala upozorenja ili
poruke (ako je ugrađeno) na ploči sa instrumentima (pogledajte ”Upozoravajući signali i poruke”) i ne smije nikada prijeći 24 mjeseca. Zamijenite
motorno ulje i filtar ulja svakih 12 mjeseci ako se vozilo uglavnom vozi u gradu.
(6) Zamjena kočione tekućine mora se provoditi svake dvije godine, bez obzira na kilometražu.
(7) Kada se motorno ulje zamijeni prvi put, provjerite napetosti pogonskog remena dodataka.
(8) Preporučena maksimalna kilometraža je 192.000 km. Bez obzira na kilometražu, pogonski remen mora se zamijeniti svake 4 godine za
slučaj uporabe u teškim uvjetima (hladna klima, uporaba u gradu, duga razdoblja rada u praznom hodu) ili najmanje svakih 5 godina.
(*) NAPOMENA Zamijenite ulje automatskog mjenjača (AT9) i zamijenite filtar ulja svakih 240.000 km.

19 9
Natural Power izvedbe
Tisuće kilometara
4080120 180200
Godine 246810
Provjeriti stanje akumulatora i po potrebi ga napuniti ●●●●●
Provjeriti stanje/istrošenost guma i podesite tlak, ako je potrebno; ●●●●●
Provjeriti rad svjetala (svjetla za vožnju, pokazivači smjera, svjetla upozorenja,
prtljažnik putnički prostor, pretinaca, upozoravajuće signalizacije, itd..) ●
●●●●
Provjeriti rad sustava za pranje vjetrobranskog stakla, podesiti mlaznice, ako je
potrebno ●
●●●●
Provjeriti položaj/istrošenost metlica brisača vjetrobranskog stakla (za izvedbe/
tržišta gdje je u ponudi) ●
●●●●
Provjeriti čistoću brava poklopca motora i teretnog prostora, kao i čistoću i pod-
mazanost spojeva. ●
●●●●
Vizualno provjeriti stanje: karoserije, zaštita donjeg podvoza, mehaničkih kompo-
nenti, cijevi (ispušne, kočione, goriva), gumeni dijelovi (manšete, uvodnice, sl.) ●
●●●●
Provjerite stanje i istrošenosti kočionih obloga prednjih disk kočnica i djelovanje
indikatora istrošenosti ●
●●●●
Provjerite stanje i istrošenosti kočionih obloga stražnjih disk kočnica i djelovanje
indikatora istrošenosti (za izvedbe/tržišta gdje je u ponudi) ●
●●●●
Nadopunite razinu tekućina u prostoru motora (rashladna tekućina motora,
hidraulička spojka/kočnice, tekućina za pranje vjetrobrana, akumulator, itd.) ●
●●●●
Provjeriti stanje razvodnog remena (izvedbe bez automatskog zatezača) ●●

SERVIS I ODRŽAVANJE
200
Tisuće kilometara4896144 192240
Godine 246810
Provjeriti napetost pogonskog remena dodataka (izvedbe bez automatskog
zatezača) ●
●
Provjeriti i podesiti hod ručne kočnice, ako je potrebno ●●●●●
Provjeriti razinu emisija ●●●●●
Koristiti dijagnostičku utičnicu za provjeru sustava za upravljanje ubrizgava-
njem goriva/motora ●
●●●●
Provjeriti čistoću donjih vodilica bočnih vrata za izvedbe sa S.S.D. (ili svakih 6
mjeseci) ●
●●●●
Zamijeniti svjećice ●●●●●
Zamijeniti pogonski remen dodataka ●
Zamijeniti filter zraka (1) ●●●●●
Zamijeniti ulje i filter ulja u motoru (2) ●●●●●
Zamijeniti kočionu tekućinu (3)
Zamijeniti filtar putničke kabine ●●●●●
Vizualno provjeriti stanje cijevi i fitinga metana, učvršćenje spremnika metana,
moguću obnovu ●
●●●●
Provjeriti regulator tlaka i po potrebi zamijeniti interni filtar ●●●●●
Provjeriti rad i parametre sustava dovoda goriva koristeći samo-dijagnostičku
utičnicu ●
●●●●
Provjeriti moment pritezanja traka za učvršćenje cilindra ●●●
Provjeriti brtvu cijevi za grijanje regulatora tlaka ●●●●●
