FIAT DUCATO BASE CAMPER 2019 Knjižica s uputama za uporabu i održavanje (in Croatian)

2 31
VA N
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A 948 948 948 948
B 3000 3450 4035 4035
C 1015 1015 1015 1380
D 4963 5413 5998 6363
E 2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F 1810 1810 1810 1810
G 2050 2050 2050 2050
I 1790 1790 1790 1790
* MAXI 2269 – 2539 izvedba
** MAXI 2539 – 2774 izvedba
Dimenzije se mijenjaju ovisno o raznim izvedbama unutar gore navedenih ograničenja.

TEHNIČKI PODACI

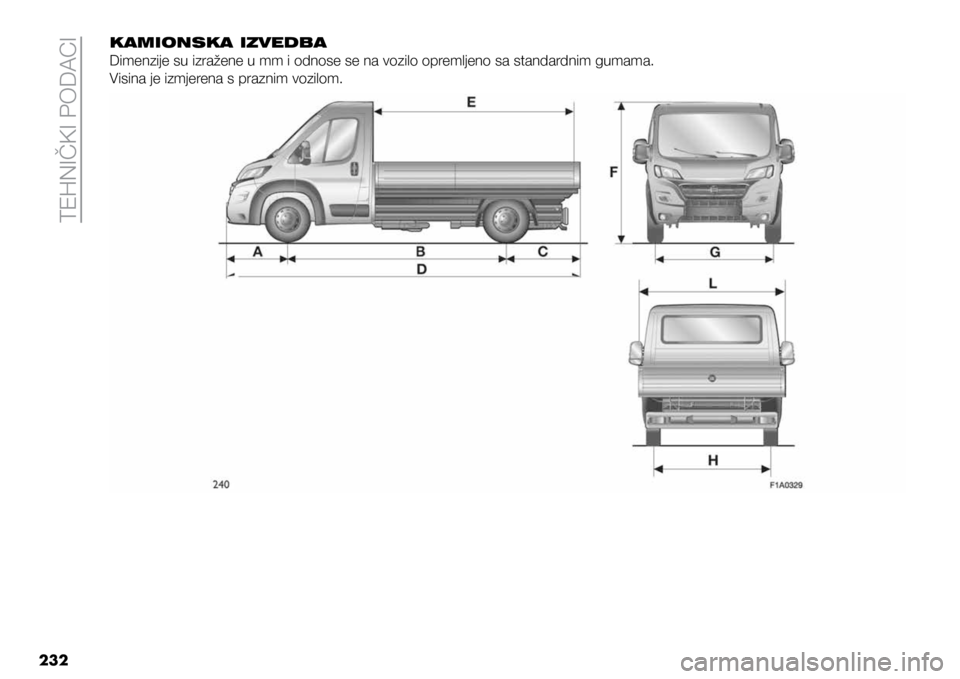

232KAMIONSKA IZVEDBA
Dimenzije su izražene u mm i odnose se na vozilo opremljeno sa standardnim gumama.
Visina je izmjerena s praznim vozilom.

233
KAMIONSKA ŠASIJA ŠASIJA S KABINOM
CH1 MH1 LH1 XLH1 CH1 MH1 - MLH1 LH1 XLH1 XXLH1
A 948 948 948 948 948 948 948 948 948
B 3000 3450 4035 4035 3000 3450 - 3800 4035 4035 4300
C 1345 1345 1345 1710 960 960 960 1325 1590
D 5293 5743 6328 6693 4908 5358 - 5708 5943 6308 6573
E 2798 3248 3833 4198 – – – – –
F 2424 2424 2424 2424 2254 2254 2254 2254 2519
G 1810 1810 1810 1810 1810 1810 1810 1810 1810
H 1790 1790 1790 1790 1790 – 1980 1790 – 19801790 – 1980 1790 - 1980 1790 - 1980
L 2100 2100 2100 2100 2050 2050 2050 2050 2050
Dimenzije se mijenjaju ovisno o raznim izvedbama unutar gore navedenih ograničenja.

TEHNIČKI PODACI
234
ŠASIJA VAN SA SPECIJALNOM KABINOM
CH1 MH1 -
MLH1 LH1
XLH1 XXLH1 CH1 MH1 -
MLH1 LH1
XLH1XXLH1
A 925
925 925 925 925 948 948 948 948 948
B 3000
3450 - 3800 4035 4035 4300 3000 3450 - 3800 4035 40354300
C 860
860 860 1225 1490 880 880 880 1245 1510
D 4785
5235 - 5585 5820 6125 6390 4828 5278 - 5628 5863 6228 6493
E –
– – – – – – – – –
F –
– – – – 2254 2254 2254 2254 2254
G 1810
1810 1810 1810 1810 1810 1810 1810 1810 1810
H 1790 –
1980 1790 –
1980 1790 –
1980 1790 –
1980 1790 –
1980 1790 –
1980 1790 –
1980 1790 –
1980 1790 –
1980 1790 - 1980
L 2050
2050 2050 2050 2050 2050 2050 2050 2050 2050
Dimenzije se mijenjaju ovisno o raznim izvedbama unutar gore navedenih ograničenja.

235
SPECIJALNA ŠASIJA
CH1 MH1 - MH2 LH1 XLH1 XXLH1
A 925
925 925 925 925
B 3000
3450 - 3800 4035 4035 4300
C 880
880 880 1245 1510
D 4805
5255 - 5605 5840 6205 6470
G 1810
1810 1810 1810 1810
H 1790 - 1980
1790 - 1980 1790 - 1980 1790 - 1980 1790 - 1980
L 2050
2050 2050 2050 2050
Dimenzije se mijenjaju ovisno o raznim izvedbama unutar gore navedenih ograničenja.

TEHNIČKI PODACI

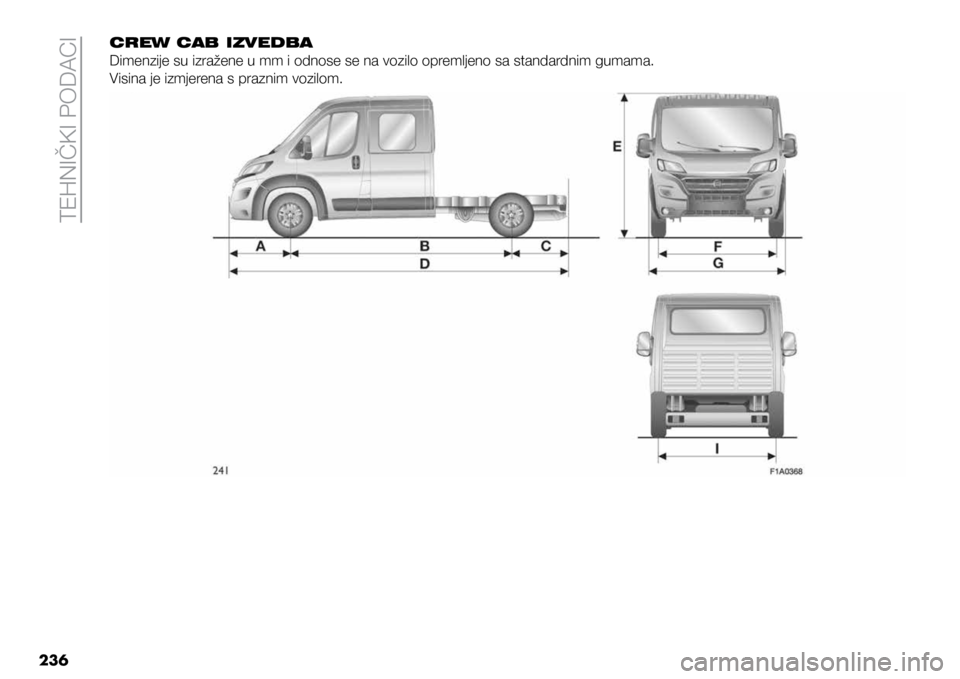

236CREW CAB IZVEDBA
Dimenzije su izražene u mm i odnose se na vozilo opremljeno sa standardnim gumama.
Visina je izmjerena s praznim vozilom.

237
CREW CAB
MH1 LH1 XLH1
A 948
948 948
B 3450
4035 4035
C 1340
1245 1695
D 5798
6228 6678
E 2424
2424 2424
F 1810
1810 1810
G 2100
2100 2100
I 1790
1790 1790
Dimenzije se mijenjaju ovisno o raznim izvedbama unutar gore navedenih ograničenja.

TEHNIČKI PODACI
238PERFORMANSE
Maksimalna dozvoljena brzina nakon početne uporabe vozila u km/h.
Izvedbe s ručnim mjenjačem
IZVEDBA KAROSERIJE
Light 2.3 120 KS Mul-
tijet s AdBlue® 2.3 140 KS Mul-
tijet s AdBlue® 2.3 160 KS Mul-
tijet s AdBlue® .3 180 KS Multi-
jet s AdBlue® 3.0 140 Natural
Power
Light Heavy Light Heavy Light
(*) Heavy
(**) –
VAN (osim Tempo
Libero izvedbe) NISKI krov (H1)
148 156 163 162 170 (*)
161 (**) 161
159
SREDNJI krov (H2) 143
153 159 158 165 (*)
161 (**) 161
155
VISOKI krov (H3) 138 149 154 153 161 156 153
TRAILER TRUCK
/ CAB CHASSIS /
CHASSIS COWLS
/ PLATFORMS
(osim Tempo Libero
izvedbe) NISKI krov (H1)
148 156 163 162 170 (*)
161 (**) 161
159
CAB CHASSIS /
CHASSIS COWLS
(Tempo Libero
izvedba) NISKI krov (H1)
148 152 152 152 -

239
IZVEDBA KAROSERIJELight 2.3 120 KS Mul-
tijet s AdBlue® 2.3 140 KS Mul-
tijet s AdBlue® 2.3 160 KS Mul-
tijet s AdBlue® .3 180 KS Multi-
jet s AdBlue® 3.0 140 Natural
Power
Light Heavy Light Heavy Light
(*) Heavy
(**) –
VAN (Tempo Libero
izvedbe) NISKI krov (H1)
148 152 152152 -
SREDNJI krov (H2) 146
152 152152 -
VISOKI krov (H3) 141149 152152 -
68) (*) Izvedbe s 15” naplatcima
69) (**) Izvedbe s 16” naplatcima

TEHNIČKI PODACI
240
TEŽINE I
OPTEREĆENJA

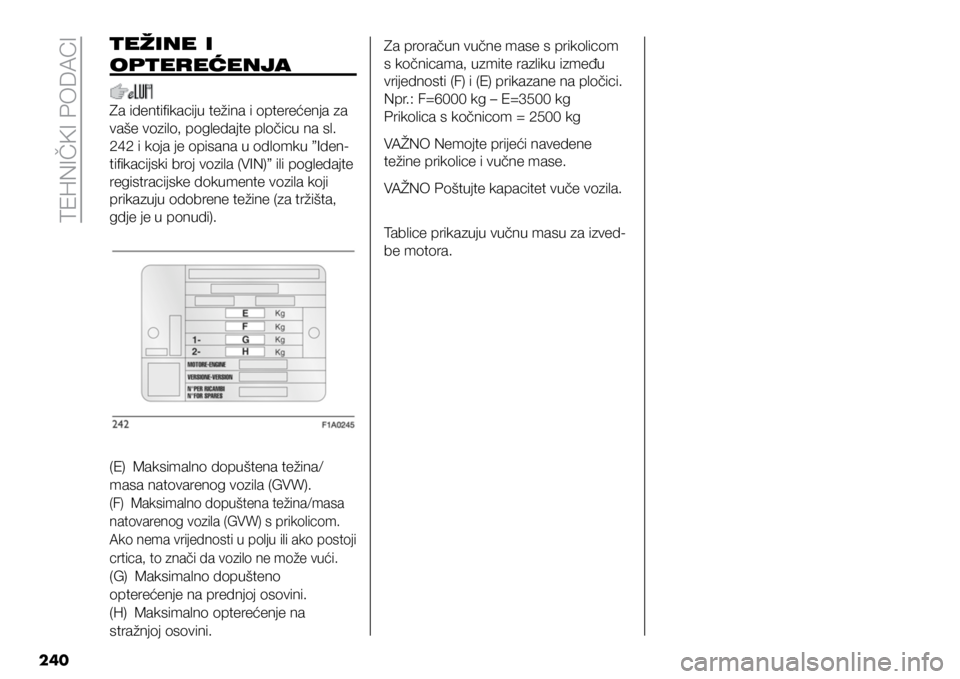

Za identifikaciju težina i opterećenja za
vaše vozilo, pogledajte pločicu na sl.
242 i koja je opisana u odlomku ”Iden-
tifikacijski broj vozila (VIN)” ili pogledajte
registracijske dokumente vozila koji
prikazuju odobrene težine (za tržišta,
gdje je u ponudi).Za proračun vučne mase s prikolicom
s kočnicama, uzmite razliku između
vrijednosti (F) i (E) prikazane na pločici.
Npr.: F=6000 kg – E=3500 kg
Prikolica s kočnicom = 2500 kg
VAŽNO Nemojte prijeći navedene
težine prikolice i vučne mase.
VAŽNO Poštujte kapacitet vuče vozila.
Tablice prikazuju vučnu masu za izved-
be motora.
(E) Maksimalno dopuštena težina/
masa natovarenog vozila (GVW).
(F) Maksimalno dopuštena težina/masa
natovarenog vozila (GVW) s prikolicom.
Ako nema vrijednosti u polju ili ako postoji
crtica, to znači da vozilo ne može vući.
(G) Maksimalno dopušteno
opterećenje na prednjoj osovini.
(H) Maksimalno opterećenje na
stražnjoj osovini.
