stop start FIAT FIORINO 2008 Instructieboek (in Dutch)

75
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

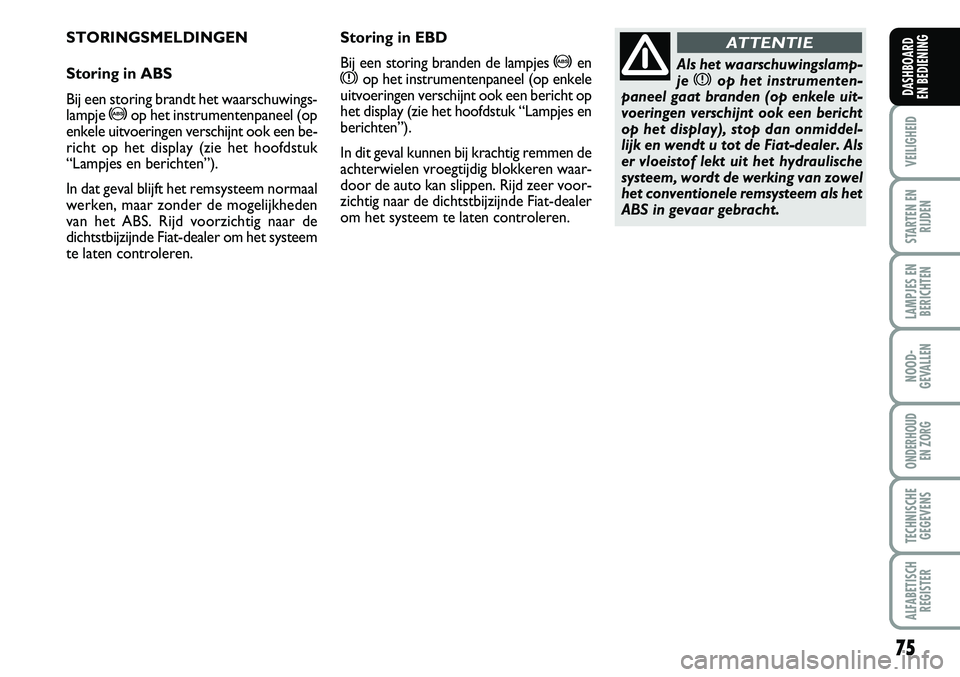

STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwings-
lampje
>op het instrumentenpaneel (op
enkele uitvoeringen verschijnt ook een be-
richt op het display (zie het hoofdstuk
“Lampjes en berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde Fiat-dealer om het systeem
te laten controleren.Storing in EBD
Bij een storing branden de lampjes
>enxop het instrumentenpaneel (op enkele
uitvoeringen verschijnt ook een bericht op
het display (zie het hoofdstuk “Lampjes en
berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde Fiat-dealer
om het systeem te laten controleren.Als het waarschuwingslamp-
je xop het instrumenten-
paneel gaat branden (op enkele uit-
voeringen verschijnt ook een bericht
op het display), stop dan onmiddel-
lijk en wendt u tot de Fiat-dealer. Als
er vloeistof lekt uit het hydraulische
systeem, wordt de werking van zowel
het conventionele remsysteem als het
ABS in gevaar gebracht.
ATTENTIE

77
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
PARKEERSENSOREN
(indien aanwezig)
Deze bevinden zich in de achterbumper
fig. 96en attenderen de bestuurder via
een repeterend geluidssignaal op de aan-
wezigheid van obstakels achter de auto.
ACTIVERING
De sensoren worden automatisch ge-
activeerd als de achteruit wordt inge-
schakeld.
Als de afstand tot het obstakel achter de
auto kleiner wordt, neemt de frequentie
van het akoestische signaal toe.AKOESTISCH
WAARSCHUWINGSSYSTEEM
Als de achteruit wordt ingeschakeld,
treedt automatisch een repeterend ge-
luidssignaal in werking (een kort piepge-
luid om de activering van het systeem aan
te geven).
De frequentie van het geluidssignaal:
❒neemt toe als de afstand tot het obsta-
kel kleiner wordt;
❒klinkt ononderbroken als de afstand tot
het obstakel minder is dan ongeveer 30
cm en stopt onmiddellijk als de afstand
tot het obstakel groter wordt;
❒blijft constant als de afstand tot het ob-
stakel constant blijft.Meetbereik
Meetbereik in het midden: 120 cm
Meetbereik aan de zijkanten: 60 cm
Als de sensoren meerdere obstakels
signaleren, dan reageren zij alleen op die
obstakels die zich het dichtst bij de auto
bevinden.
STORINGSMELDINGEN
Een storing in de parkeersensoren wordt
tijdens het inschakelen van de achteruit
aangegeven door een geluidssignaal met
een duur van 3 seconden.
fig. 96F F0
0T
T0
01
15
55
5m
m

100
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID

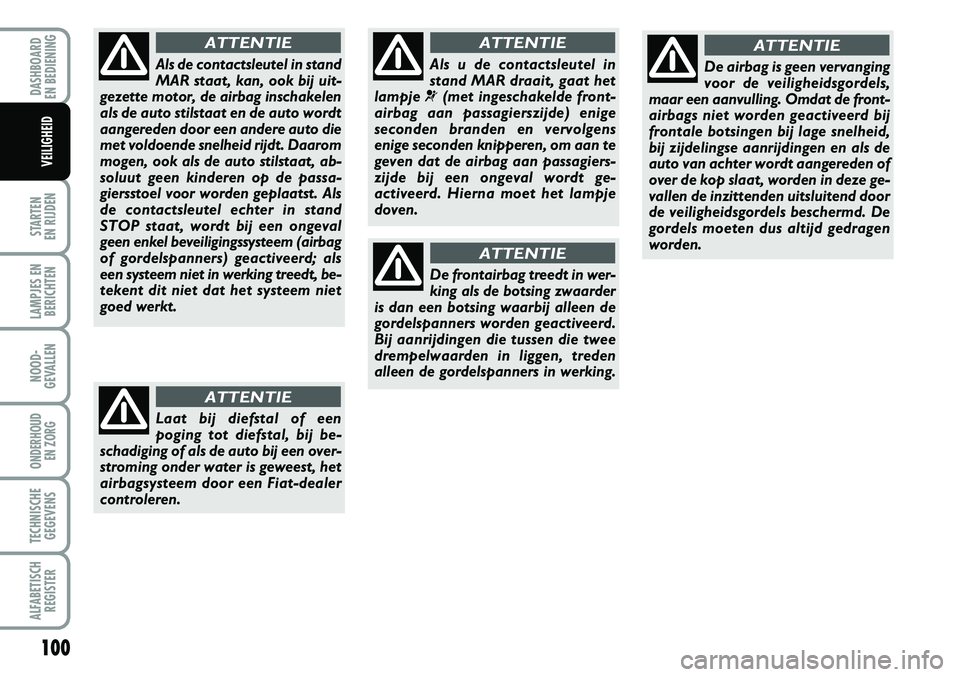

Als u de contactsleutel in
stand MAR draait, gaat het
lampje
¬(met ingeschakelde front-
airbag aan passagierszijde) enige
seconden branden en vervolgens
enige seconden knipperen, om aan te
geven dat de airbag aan passagiers-
zijde bij een ongeval wordt ge-
activeerd. Hierna moet het lampje
doven.
ATTENTIE
De frontairbag treedt in wer-
king als de botsing zwaarder
is dan een botsing waarbij alleen de
gordelspanners worden geactiveerd.
Bij aanrijdingen die tussen die twee
drempelwaarden in liggen, treden
alleen de gordelspanners in werking.
ATTENTIE
De airbag is geen vervanging
voor de veiligheidsgordels,
maar een aanvulling. Omdat de front-
airbags niet worden geactiveerd bij
frontale botsingen bij lage snelheid,
bij zijdelingse aanrijdingen en als de
auto van achter wordt aangereden of
over de kop slaat, worden in deze ge-
vallen de inzittenden uitsluitend door
de veiligheidsgordels beschermd. De
gordels moeten dus altijd gedragen
worden.
ATTENTIE
Als de contactsleutel in stand
MAR staat, kan, ook bij uit-
gezette motor, de airbag inschakelen
als de auto stilstaat en de auto wordt
aangereden door een andere auto die
met voldoende snelheid rijdt. Daarom
mogen, ook als de auto stilstaat, ab-
soluut geen kinderen op de passa-
giersstoel voor worden geplaatst. Als
de contactsleutel echter in stand
STOP staat, wordt bij een ongeval
geen enkel beveiligingssysteem (airbag
of gordelspanners) geactiveerd; als
een systeem niet in werking treedt, be-
tekent dit niet dat het systeem niet
goed werkt.
ATTENTIE
Laat bij diefstal of een
poging tot diefstal, bij be-
schadiging of als de auto bij een over-
stroming onder water is geweest, het
airbagsysteem door een Fiat-dealer
controleren.
ATTENTIE

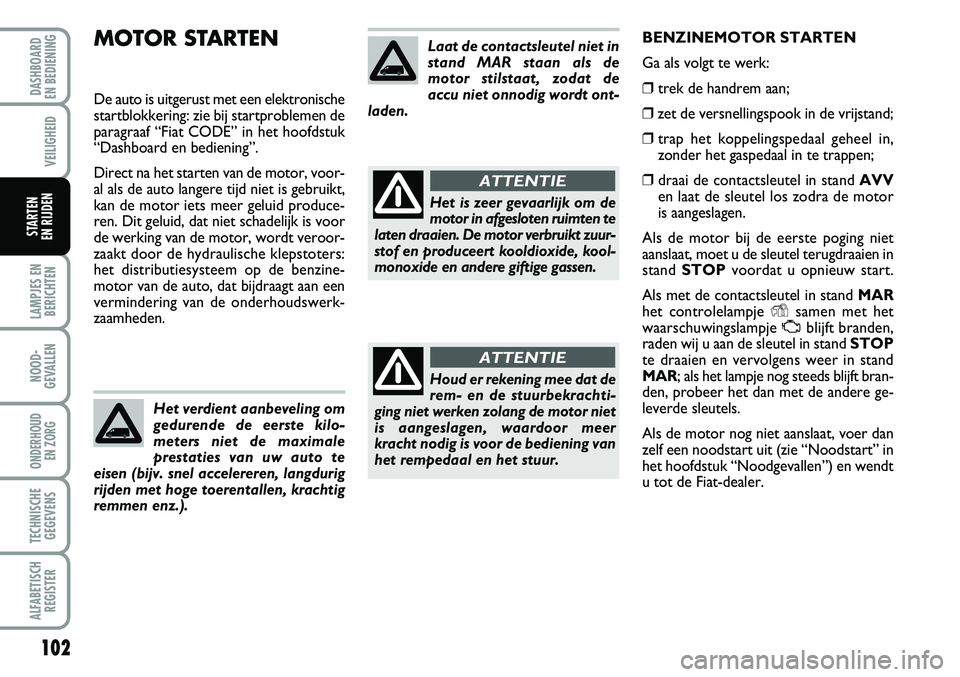

MOTOR STARTEN
De auto is uitgerust met een elektronische
startblokkering: zie bij startproblemen de
paragraaf “Fiat CODE” in het hoofdstuk
“Dashboard en bediening”.
Direct na het starten van de motor, voor-
al als de auto langere tijd niet is gebruikt,
kan de motor iets meer geluid produce-
ren. Dit geluid, dat niet schadelijk is voor
de werking van de motor, wordt veroor-
zaakt door de hydraulische klepstoters:
het distributiesysteem op de benzine-
motor van de auto, dat bijdraagt aan een
vermindering van de onderhoudswerk-
zaamheden.
102
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
BENZINEMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒trap het koppelingspedaal geheel in,
zonder het gaspedaal in te trappen;
❒draai de contactsleutel in stand AVV
en laat de sleutel los zodra de motor
is aangeslagen.
Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
stand STOPvoordat u opnieuw start.
Als met de contactsleutel in stand MAR
het controlelampje Ysamen met het
waarschuwingslampje Ublijft branden,
raden wij u aan de sleutel in stand STOP
te draaien en vervolgens weer in stand
MAR; als het lampje nog steeds blijft bran-
den, probeer het dan met de andere ge-
leverde sleutels.
Als de motor nog niet aanslaat, voer dan
zelf een noodstart uit (zie “Noodstart” in
het hoofdstuk “Noodgevallen”) en wendt
u tot de Fiat-dealer. Het verdient aanbeveling om
gedurende de eerste kilo-
meters niet de maximale
prestaties van uw auto te
eisen (bijv. snel accelereren, langdurig
rijden met hoge toerentallen, krachtig
remmen enz.).Laat de contactsleutel niet in
stand MAR staan als de
motor stilstaat, zodat de
accu niet onnodig wordt ont-
laden.
Houd er rekening mee dat de
rem- en de stuurbekrachti-
ging niet werken zolang de motor niet
is aangeslagen, waardoor meer
kracht nodig is voor de bediening van
het rempedaal en het stuur.
ATTENTIE
Het is zeer gevaarlijk om de
motor in afgesloten ruimten te
laten draaien. De motor verbruikt zuur-
stof en produceert kooldioxide, kool-
monoxide en andere giftige gassen.
ATTENTIE

103
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

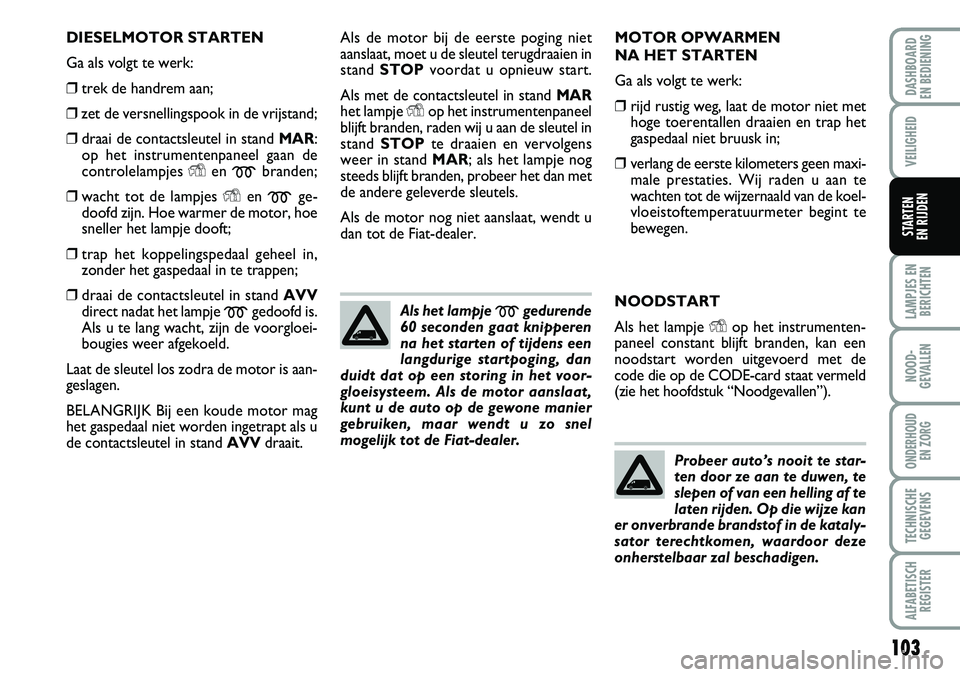

DIESELMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒draai de contactsleutel in stand MAR:
op het instrumentenpaneel gaan de
controlelampjes Yen
mbranden;
❒wacht tot de lampjes Yen
mge-
doofd zijn. Hoe warmer de motor, hoe
sneller het lampje dooft;
❒trap het koppelingspedaal geheel in,
zonder het gaspedaal in te trappen;
❒draai de contactsleutel in stand AVV
direct nadat het lampje
mgedoofd is.
Als u te lang wacht, zijn de voorgloei-
bougies weer afgekoeld.
Laat de sleutel los zodra de motor is aan-
geslagen.
BELANGRIJK Bij een koude motor mag
het gaspedaal niet worden ingetrapt als u
de contactsleutel in stand AVVdraait.Als de motor bij de eerste poging niet
aanslaat, moet u de sleutel terugdraaien in
stand STOPvoordat u opnieuw start.
Als met de contactsleutel in stand MAR
het lampje Yop het instrumentenpaneel
blijft branden, raden wij u aan de sleutel in
stand STOPte draaien en vervolgens
weer in stand MAR; als het lampje nog
steeds blijft branden, probeer het dan met
de andere geleverde sleutels.
Als de motor nog niet aanslaat, wendt u
dan tot de Fiat-dealer.
Als het lampje mgedurende
60 seconden gaat knipperen
na het starten of tijdens een
langdurige startpoging, dan
duidt dat op een storing in het voor-
gloeisysteem. Als de motor aanslaat,
kunt u de auto op de gewone manier
gebruiken, maar wendt u zo snel
mogelijk tot de Fiat-dealer.
MOTOR OPWARMEN
NA HET STARTEN
Ga als volgt te werk:
❒rijd rustig weg, laat de motor niet met
hoge toerentallen draaien en trap het
gaspedaal niet bruusk in;
❒verlang de eerste kilometers geen maxi-
male prestaties. Wij raden u aan te
wachten tot de wijzernaald van de koel-
vloeistoftemperatuurmeter begint te
bewegen.
NOODSTART
Als het lampje Yop het instrumenten-
paneel constant blijft branden, kan een
noodstart worden uitgevoerd met de
code die op de CODE-card staat vermeld
(zie het hoofdstuk “Noodgevallen”).
Probeer auto’s nooit te star-
ten door ze aan te duwen, te
slepen of van een helling af te
laten rijden. Op die wijze kan
er onverbrande brandstof in de kataly-
sator terechtkomen, waardoor deze
onherstelbaar zal beschadigen.

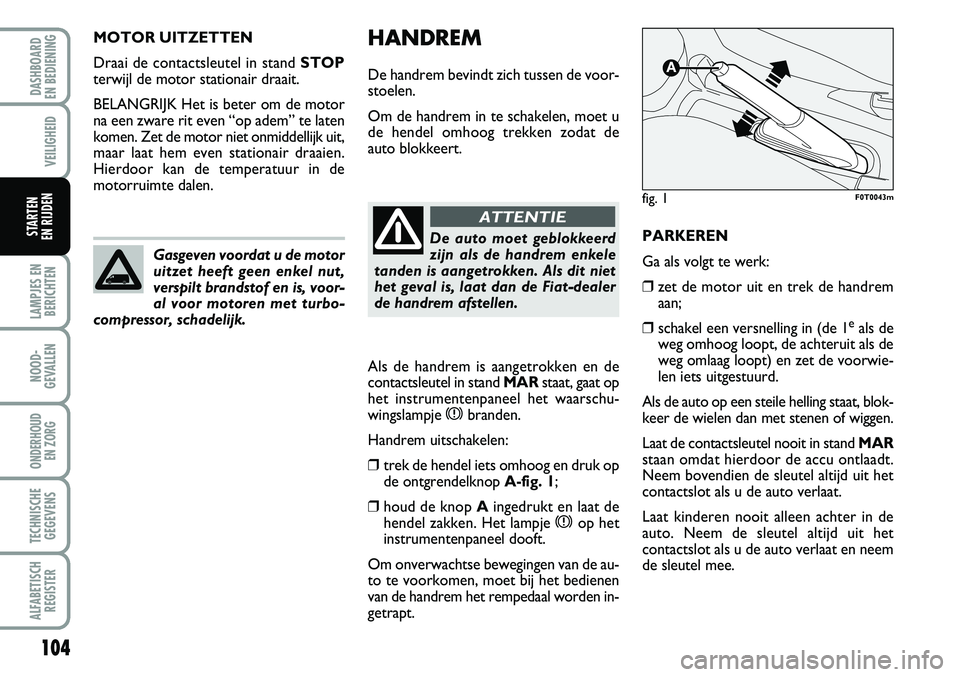

HANDREM
De handrem bevindt zich tussen de voor-
stoelen.
Om de handrem in te schakelen, moet u
de hendel omhoog trekken zodat de
auto blokkeert.
Als de handrem is aangetrokken en de
contactsleutel in stand MARstaat, gaat op
het instrumentenpaneel het waarschu-
wingslampje xbranden.
Handrem uitschakelen:
❒trek de hendel iets omhoog en druk op
de ontgrendelknop A-fig. 1;
❒houd de knop Aingedrukt en laat de
hendel zakken. Het lampje xop het
instrumentenpaneel dooft.
Om onverwachtse bewegingen van de au-
to te voorkomen, moet bij het bedienen
van de handrem het rempedaal worden in-
getrapt.PARKEREN
Ga als volgt te werk:
❒zet de motor uit en trek de handrem
aan;
❒schakel een versnelling in (de 1
eals de
weg omhoog loopt, de achteruit als de
weg omlaag loopt) en zet de voorwie-
len iets uitgestuurd.
Als de auto op een steile helling staat, blok-
keer de wielen dan met stenen of wiggen.
Laat de contactsleutel nooit in stand MAR
staan omdat hierdoor de accu ontlaadt.
Neem bovendien de sleutel altijd uit het
contactslot als u de auto verlaat.
Laat kinderen nooit alleen achter in de
auto. Neem de sleutel altijd uit het
contactslot als u de auto verlaat en neem
de sleutel mee.
104
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
MOTOR UITZETTEN
Draai de contactsleutel in stand STOP
terwijl de motor stationair draait.
BELANGRIJK Het is beter om de motor
na een zware rit even “op adem” te laten
komen. Zet de motor niet onmiddellijk uit,
maar laat hem even stationair draaien.
Hierdoor kan de temperatuur in de
motorruimte dalen.
Gasgeven voordat u de motor
uitzet heeft geen enkel nut,
verspilt brandstof en is, voor-
al voor motoren met turbo-
compressor, schadelijk.
fig. 1F0T0043m
De auto moet geblokkeerd
zijn als de handrem enkele
tanden is aangetrokken. Als dit niet
het geval is, laat dan de Fiat-dealer
de handrem afstellen.
ATTENTIE

107
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN

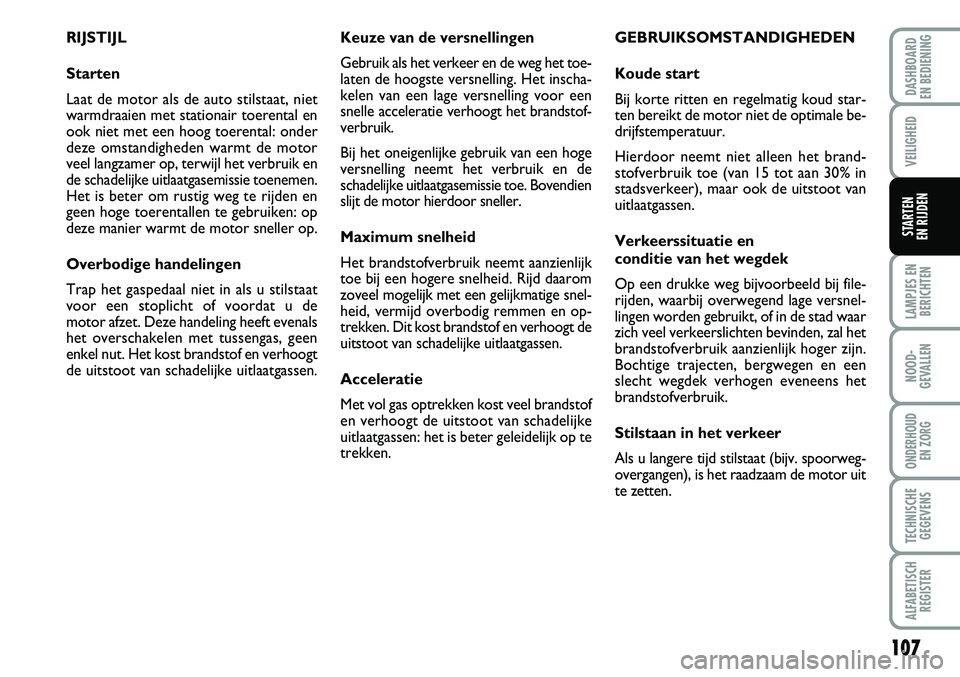

RIJSTIJL
Starten
Laat de motor als de auto stilstaat, niet
warmdraaien met stationair toerental en
ook niet met een hoog toerental: onder
deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik en
de schadelijke uitlaatgasemissie toenemen.
Het is beter om rustig weg te rijden en
geen hoge toerentallen te gebruiken: op
deze manier warmt de motor sneller op.
Overbodige handelingen
Trap het gaspedaal niet in als u stilstaat
voor een stoplicht of voordat u de
motor afzet. Deze handeling heeft evenals
het overschakelen met tussengas, geen
enkel nut. Het kost brandstof en verhoogt
de uitstoot van schadelijke uitlaatgassen.Keuze van de versnellingen
Gebruik als het verkeer en de weg het toe-
laten de hoogste versnelling. Het inscha-
kelen van een lage versnelling voor een
snelle acceleratie verhoogt het brandstof-
verbruik.
Bij het oneigenlijke gebruik van een hoge
versnelling neemt het verbruik en de
schadelijke uitlaatgasemissie toe. Bovendien
slijt de motor hierdoor sneller.
Maximum snelheid
Het brandstofverbruik neemt aanzienlijk
toe bij een hogere snelheid. Rijd daarom
zoveel mogelijk met een gelijkmatige snel-
heid, vermijd overbodig remmen en op-
trekken. Dit kost brandstof en verhoogt de
uitstoot van schadelijke uitlaatgassen.
Acceleratie
Met vol gas optrekken kost veel brandstof
en verhoogt de uitstoot van schadelijke
uitlaatgassen: het is beter geleidelijk op te
trekken.GEBRUIKSOMSTANDIGHEDEN
Koude start
Bij korte ritten en regelmatig koud star-
ten bereikt de motor niet de optimale be-
drijfstemperatuur.
Hierdoor neemt niet alleen het brand-
stofverbruik toe (van 15 tot aan 30% in
stadsverkeer), maar ook de uitstoot van
uitlaatgassen.
Verkeerssituatie en
conditie van het wegdek
Op een drukke weg bijvoorbeeld bij file-
rijden, waarbij overwegend lage versnel-
lingen worden gebruikt, of in de stad waar
zich veel verkeerslichten bevinden, zal het
brandstofverbruik aanzienlijk hoger zijn.
Bochtige trajecten, bergwegen en een
slecht wegdek verhogen eveneens het
brandstofverbruik.
Stilstaan in het verkeer
Als u langere tijd stilstaat (bijv. spoorweg-
overgangen), is het raadzaam de motor uit
te zetten.

111
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN........................................... 112
TE LAAG REMVLOEISTOFNIVEAU............................... 112
AANGETROKKEN HANDREM...................................... 112
STORING AIRBAG............................................................. 113
AIRBAG PASSAGIERSZIJDE/
ZIJ-AIRBAGS UITGESCHAKELD..................................... 113
TE HOGE KOELVLOEISTOFTEMPERATUUR............ 114
ACCU WORDT NIET VOLDOENDE OPGELADEN 114
STORING ABS..................................................................... 115
STORING EBD..................................................................... 115
TE LAGE MOTOROLIEDRUK ......................................... 115
OLIEKWALITEIT ONVOLDOENDE.............................. 115
NIET OMGELEGDE VEILIGHEIDSGORDEL................ 116
NIET GOED GESLOTEN PORTIEREN.......................... 116
MINIMUM MOTOROLIEPEIL........................................... 116
STORING IN INSPUITSYSTEEM..................................... 117
STORING MOTORMANAGEMENTSYSTEEM
(EOBD)................................................................................... 117
VERSTOPT ROETFILTER.................................................. 118BRANDSTOFRESERVE....................................................... 118
VOORGLOEI-INSTALLATIE............................................. 118
STORING VOORGLOEI-INSTALLATIE........................ 118
WATER IN BRANDSTOFFILTER.................................... 119
STORING IN ELEKTRONISCHE
STARTBLOKKERING - FIAT CODE ..............................119
DEFECTE BUITENVERLICHTING.................................. 119
ALGEMENE STORINGSMELDING................................. 120
VERSLETEN REMBLOKKEN............................................. 120
STORING PARKEERSENSOREN..................................... 121
BUITENVERLICHTING ......................................................121
FOLLOW ME HOME.......................................................... 121
MISTLAMPEN VOOR ......................................................... 121
MISTACHTERLICHTEN..................................................... 121
RICHTINGAANWIJZER LINKS....................................... 122
RICHTINGAANWIJZER RECHTS................................... 122
GROOTLICHT..................................................................... 122
L
L L L
A A A A
M M M M
P P P P
J J J J
E E E E
S S S S

E E E E
N N N N

B B B B
E E E E
R R R R
I I I I
C C C C
H H H H
T T T T
E E E E
N N N N

112
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
LAMPJES EN
BERICHTEN
ALGEMENE OPMERKINGEN
Naast het branden van het lampje, ver-
schijnt er bij bepaalde uitvoeringen ook
een specifiek bericht en/of klinkt er een
akoestisch signaal. Deze meldingen zijn
kort en uit voorzorg en moeten als een
aanvulling worden gezien en niet als al-
ternatief voor de informatie in dit in-
structieboekje. Wij raden u daarom aan
dit instructieboekje goed door te lezen.
Houdt u bij een storing altijd aan de aan-
wijzingen die in dit hoofdstuk beschreven
worden.
BELANGRIJK De storingsmeldingen die
op het display verschijnen, zijn onderver-
deeld in twee categorieën: ernstige
storingen en minder ernstige storingen.
De ernstige storingen worden langdurig
“cyclisch” herhaald.
De minder ernstige storingen worden ge-
durende een kortere tijd “cyclisch” her-
haald.
U kunt de weergavecyclus van beide ca-
tegorieën onderbreken door op de knop
MENU ESCte drukken. Het lampje (of
het symbool op het display) op het
instrumentenpaneel blijft branden totdat
de storing is verholpen.TE LAAG
REMVLOEISTOF-
NIVEAU (rood)
AANGETROKKEN
HANDREM (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enkele
seconden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het rem-
vloeistofniveau in het reservoir onder het
minimum niveau is gedaald, bijvoorbeeld
door lekkage in het remsysteem.
enkele uitvoeringen verschijnt de bijbe-
horende melding op het display.Aangetrokken handrem
Het lampje gaat branden als de handrem
wordt aangetrokken.
Als de auto in beweging is, hoort u bij
enkele uitvoeringen ook een akoestisch
signaal.
BELANGRIJK Als het lampje tijdens het
rijden gaat branden, controleer dan of de
handrem niet is aangetrokken.
x
Als het lampje xtijdens het
rijden gaat branden (op en-
kele uitvoeringen verschijnt ook een
melding op het display), stop dan on-
middellijk en wendt u tot de Fiat-
dealer.
ATTENTIE

114
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN

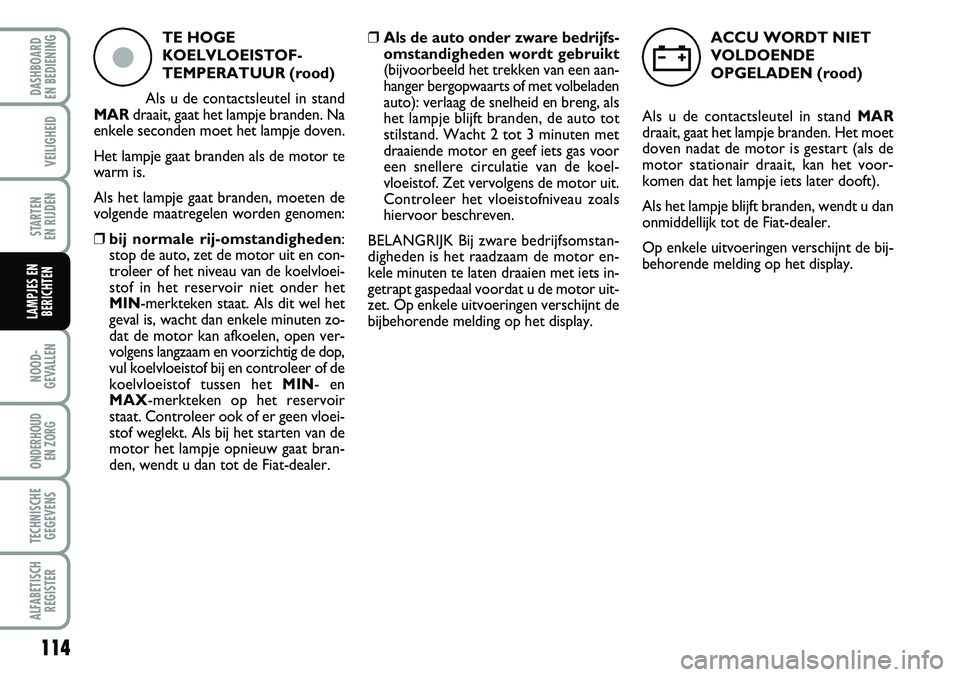

TE HOGE
KOELVLOEISTOF-
TEMPERATUUR (rood)
Als u de contactsleutel in stand
MARdraait, gaat het lampje branden. Na
enkele seconden moet het lampje doven.
Het lampje gaat branden als de motor te
warm is.
Als het lampje gaat branden, moeten de
volgende maatregelen worden genomen:
❒bij normale rij-omstandigheden:
stop de auto, zet de motor uit en con-
troleer of het niveau van de koelvloei-
stof in het reservoir niet onder het
MIN-merkteken staat. Als dit wel het
geval is, wacht dan enkele minuten zo-
dat de motor kan afkoelen, open ver-
volgens langzaam en voorzichtig de dop,
vul koelvloeistof bij en controleer of de
koelvloeistof tussen het MIN- en
MAX-merkteken op het reservoir
staat. Controleer ook of er geen vloei-
stof weglekt. Als bij het starten van de
motor het lampje opnieuw gaat bran-
den, wendt u dan tot de Fiat-dealer.❒Als de auto onder zware bedrijfs-
omstandigheden wordt gebruikt
(bijvoorbeeld het trekken van een aan-
hanger bergopwaarts of met volbeladen
auto): verlaag de snelheid en breng, als
het lampje blijft branden, de auto tot
stilstand. Wacht 2 tot 3 minuten met
draaiende motor en geef iets gas voor
een snellere circulatie van de koel-
vloeistof. Zet vervolgens de motor uit.
Controleer het vloeistofniveau zoals
hiervoor beschreven.
BELANGRIJK Bij zware bedrijfsomstan-
digheden is het raadzaam de motor en-
kele minuten te laten draaien met iets in-
getrapt gaspedaal voordat u de motor uit-
zet. Op enkele uitvoeringen verschijnt de
bijbehorende melding op het display.ACCU WORDT NIET
VOLDOENDE
OPGELADEN (rood)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het moet
doven nadat de motor is gestart (als de
motor stationair draait, kan het voor-
komen dat het lampje iets later dooft).
Als het lampje blijft branden, wendt u dan
onmiddellijk tot de Fiat-dealer.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
çw
