gas type FIAT FIORINO 2008 Instructieboek (in Dutch)

81
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
TANKEN
MET DE AUTO
BENZINEMOTOREN
Tank uitsluitend loodvrije benzine met een
octaangetal van ten minste 95 RON.
BELANGRIJK Een beschadigde katalysator
laat schadelijke stoffen in het uitlaatgas
achter, waardoor het milieu wordt ver-
vuild.
BELANGRIJK Tank met de auto nooit,
niet in noodgevallen en ook niet een klein
beetje, loodhoudende benzine. U zou de
katalysator onherstelbaar beschadigen.DIESELMOTOREN
Werking bij lage temperaturen
Bij lage buitentemperaturen kan de vloei-
baarheid van de dieselbrandstof vermin-
deren door de vorming van paraffine,
waardoor het brandstofsysteem niet meer
goed werkt.
Om dit probleem te voorkomen wordt er,
afhankelijk van het seizoen, dieselbrandstof
geleverd die speciaal voor de zomer, voor
de winter en voor zeer lage temperaturen
(bergachtige/koude gebieden) is ontwikkeld.
Als dieselbrandstof wordt getankt die niet
toereikend is voor de gebruikstemperatuur,
raden wij aan de dieselbrandstof te mengen
met het vorstbeveiligingsmiddel TUTELA
DIESEL ART in de verhouding die in de ge-
bruiksaanwijzing van het middel is aange-
geven. Doe eerst het middel in de tank en
voeg daarna de dieselbrandstof toe.
Als de auto lange tijd wordt gebruikt/stil-
staat in bergachtige/koude gebieden, is het
raadzaam dieselbrandstof te tanken die ter
plaatse beschikbaar is.
In dat geval is het bovendien raadzaam een
hoeveelheid brandstof in de tank te hou-
den die groter is dan 50% van de nuttige
inhoud.Tank bij auto’s met diesel-
motor uitsluitend diesel-
brandstof voor motorvoer-
tuigen die voldoet aan de
Europese specificatie EN590. Het ge-
bruik van andere producten of meng-
sels kan de motor onherstelbaar be-
schadigen en het vervallen van de
garantie tot gevolg hebben. Mocht u
onverhoopt een ander type brandstof
tanken, dan mag de motor niet worden
gestart en moet de brandstoftank wor-
den afgetapt. Ook als de motor slechts
kort heeft gedraaid, moet naast de
brandstoftank, ook alle brandstof uit
de brandstofleidingen worden afgetapt.
TANKINHOUD
Om te zorgen dat de tank volledig gevuld
wordt, moet u twee keer bijvullen nadat
het vulpistool voor de eerste keer afslaat.
Vul niet nog een keer bij om storingen in
het brandstofsysteem te voorkomen.

82
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
TANKDOP fig. 98
Om te tanken moet u het klepje Aope-
nen en vervolgens de dop Blosdraaien:
De tankdop is voorzien van een koord C
dat aan het tankklepje vastzit om verlies
van de dop te voorkomen.
De tankdop Bis voorzien van een slot. De
tankdop is bereikbaar nadat het tankklepje
Ais geopend. Draai vervolgens de con-
tactsleutel in het slot van de dop linksom en
draai de dop los. Plaats tijdens het tanken
de dop in de uitsparing op het tankklepje,
zoals afgebeeld in de figuur.
BESCHERMING
VAN HET MILIEU
De emissiereductiesystemen voor benzine-
motoren zijn:
❒driewegkatalysator (katalysator);
❒lambdasondes;
❒benzinedamp-opvangsysteem.
Laat de motor nooit, ook niet tijdens test-
werkzaamheden, met een of meer losge-
koppelde bougies draaien.
De emissiereductiesystemen voor diesel-
motoren zijn:
❒oxidatiekatalysator;
❒uitlaatgasrecirculatie-systeem (EGR);
❒roetfilter (DPF) (indien aanwezig).
DPF-ROETFILTER
(Diesel Particulate Filter)
(indien aanwezig)
Het DPF-roetfilter (Diesel Particulate
Filter) is een mechanisch filter in het uit-
laatsysteem dat de partikels in het uitlaat-
gas van dieselmotoren opvangt.
fig. 98
C
A
F F0
0T
T0
00
06
68
8m
m
Kom niet dicht bij de vulope-
ning met open vuur of een
brandende sigaret: brandge-
vaar. Houd uw hoofd ook niet
dicht bij de vulopening om te voorko-
men dat u schadelijke dampen in-
ademt.
Het filter vangt bijna de totale hoeveelheid
roetdeeltjes op, waardoor voldaan wordt
aan de huidige/toekomstige wettelijke nor-
men. Tijdens het normale gebruik van de
auto registreert de inspuitregeleenheid
een aantal gegevens met betrekking tot
het gebruik (gebruiksduur, type traject, be-
reikte temperatuur enz.) en berekent de
hoeveelheid verzameld roet in het filter.
Het filter verzamelt de roetdeeltjes en
moet periodiek worden geregenereerd
(schoongemaakt) door de roetdeeltjes te
verbranden. De regeneratieprocedure
wordt geregeld door de regeleenheid van
de motor op basis van de hoeveelheid op-
gevangen roetdeeltjes en de bedrijfsom-
standigheden van de auto.
Tijdens de regeneratie kan het volgende
worden waargenomen: een beperkte toe-
rentalverhoging, inschakeling van de
elektroventilateur, een beperkte toename
van de rook uit de uitlaat en een hogere
temperatuur bij de uitlaat. Dit zijn geen
storingen en deze situatie heeft geen in-
vloed op het milieu of het gedrag van de
auto. Als het betreffende bericht op het
display verschijnt, zie dan de paragraaf
“Lampjes en berichten”.

134
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN

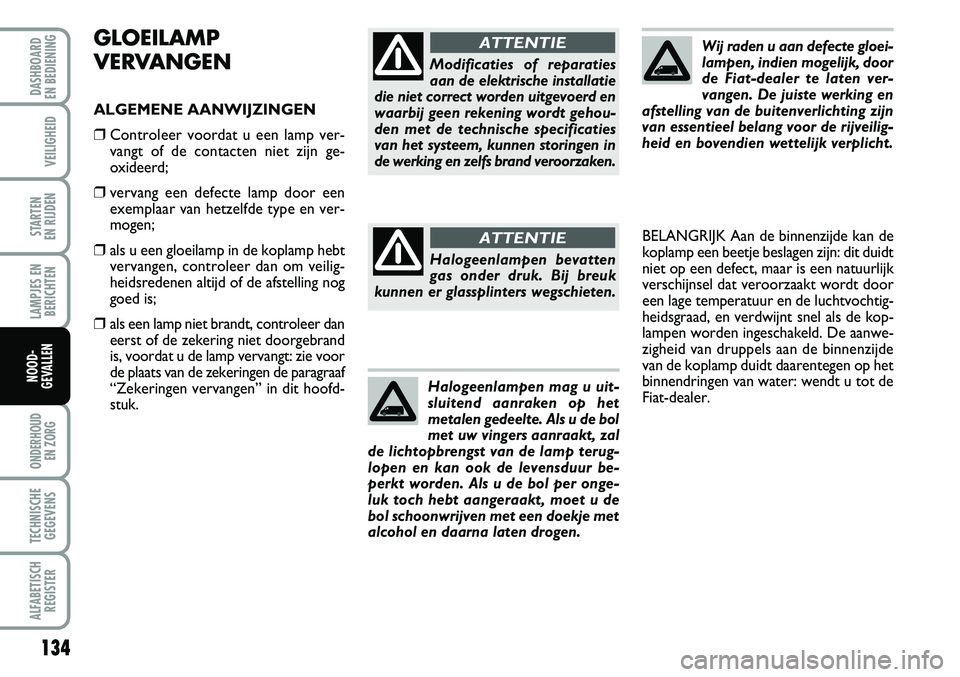

GLOEILAMP
VERVANGEN
ALGEMENE AANWIJZINGEN
❒Controleer voordat u een lamp ver-
vangt of de contacten niet zijn ge-
oxideerd;
❒vervang een defecte lamp door een
exemplaar van hetzelfde type en ver-
mogen;
❒als u een gloeilamp in de koplamp hebt
vervangen, controleer dan om veilig-
heidsredenen altijd of de afstelling nog
goed is;
❒als een lamp niet brandt, controleer dan
eerst of de zekering niet doorgebrand
is, voordat u de lamp vervangt: zie voor
de plaats van de zekeringen de paragraaf
“Zekeringen vervangen” in dit hoofd-
stuk.BELANGRIJK Aan de binnenzijde kan de
koplamp een beetje beslagen zijn: dit duidt
niet op een defect, maar is een natuurlijk
verschijnsel dat veroorzaakt wordt door
een lage temperatuur en de luchtvochtig-
heidsgraad, en verdwijnt snel als de kop-
lampen worden ingeschakeld. De aanwe-
zigheid van druppels aan de binnenzijde
van de koplamp duidt daarentegen op het
binnendringen van water: wendt u tot de
Fiat-dealer.
Modificaties of reparaties
aan de elektrische installatie
die niet correct worden uitgevoerd en
waarbij geen rekening wordt gehou-
den met de technische specificaties
van het systeem, kunnen storingen in
de werking en zelfs brand veroorzaken.
ATTENTIE
Halogeenlampen bevatten
gas onder druk. Bij breuk
kunnen er glassplinters wegschieten.
ATTENTIE
Halogeenlampen mag u uit-
sluitend aanraken op het
metalen gedeelte. Als u de bol
met uw vingers aanraakt, zal
de lichtopbrengst van de lamp terug-
lopen en kan ook de levensduur be-
perkt worden. Als u de bol per onge-
luk toch hebt aangeraakt, moet u de
bol schoonwrijven met een doekje met
alcohol en daarna laten drogen.
Wij raden u aan defecte gloei-
lampen, indien mogelijk, door
de Fiat-dealer te laten ver-
vangen. De juiste werking en
afstelling van de buitenverlichting zijn
van essentieel belang voor de rijveilig-
heid en bovendien wettelijk verplicht.

TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS fig. 2
Het typeplaatje is aan de achterzijde van
de auto aangebracht en bevat de volgen-
de informatie:
BNummer typegoedkeuring.
CIdentificatiecode van het autotype.
DChassisnummer.
EMax. toelaatbaar totaalgewicht van de
auto.
FMax. toelaatbaar totaalgewicht van de
auto met aanhanger.GMax. toelaatbare voorasbelasting.
HMax. toelaatbare achterasbelasting.
IMotortype.
LCode van de carrosserie-uitvoering.
MNummer voor de onderdelen.
NCorrectiewaarde voor de uitlaat-
rookgasmeting (alleen bij diesel-
motoren).
IDENTIFICATIEGEGEVENS
Wij raden u aan om nota te nemen van de
identificatiegegevens. De identificatiege-
gevens zijn ingeslagen of aangebracht op
plaatjes en bevinden zich op de volgende
plaatsen fig. 1:
ATypeplaatje met identificatiegegevens
BChassisnummer
CPlaatje met informatie over de carros-
serielak
DMotornummer.
178
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
fig. 1F0T0175mfig. 2F0T0011m
