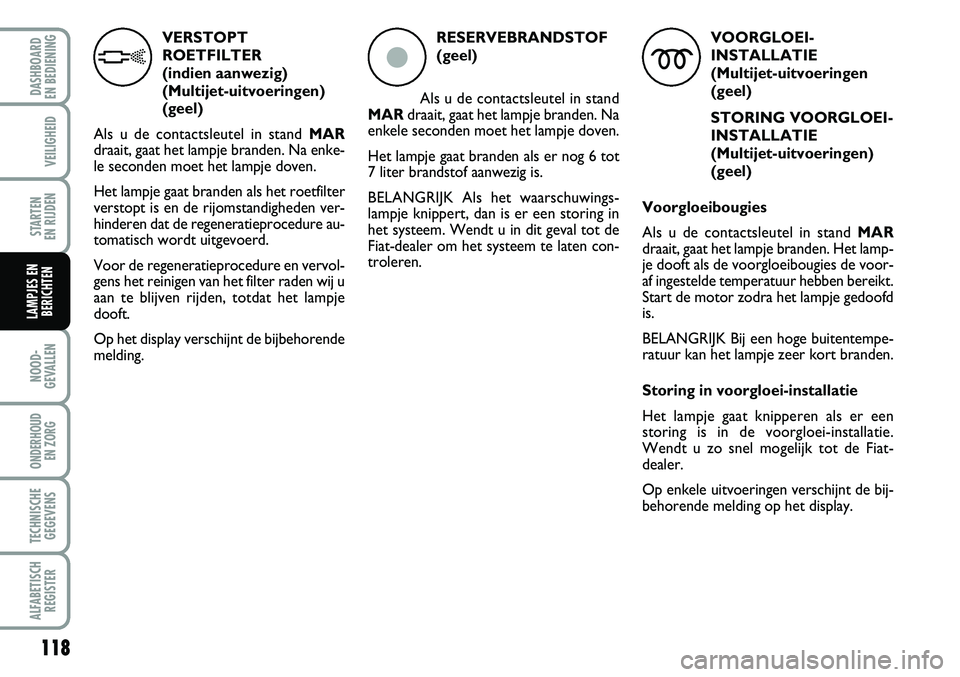

118
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES EN
BERICHTEN
VERSTOPT
ROETFILTER
(indien aanwezig)
(Multijet-uitvoeringen)
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als het roetfilter
verstopt is en de rijomstandigheden ver-
hinderen dat de regeneratieprocedure au-
tomatisch wordt uitgevoerd.
Voor de regeneratieprocedure en vervol-
gens het reinigen van het filter raden wij u
aan te blijven rijden, totdat het lampje
dooft.
Op het display verschijnt de bijbehorende
melding.RESERVEBRANDSTOF
(geel)
Als u de contactsleutel in stand
MARdraait, gaat het lampje branden. Na
enkele seconden moet het lampje doven.
Het lampje gaat branden als er nog 6 tot
7 liter brandstof aanwezig is.
BELANGRIJK Als het waarschuwings-
lampje knippert, dan is er een storing in
het systeem. Wendt u in dit geval tot de
Fiat-dealer om het systeem te laten con-
troleren.VOORGLOEI-
INSTALLATIE
(Multijet-uitvoeringen
(geel)
STORING VOORGLOEI-
INSTALLATIE
(Multijet-uitvoeringen)
(geel)
Voorgloeibougies
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Het lamp-
je dooft als de voorgloeibougies de voor-
af ingestelde temperatuur hebben bereikt.
Start de motor zodra het lampje gedoofd
is.
BELANGRIJK Bij een hoge buitentempe-
ratuur kan het lampje zeer kort branden.
Storing in voorgloei-installatie
Het lampje gaat knipperen als er een
storing is in de voorgloei-installatie.
Wendt u zo snel mogelijk tot de Fiat-
dealer.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
hçm

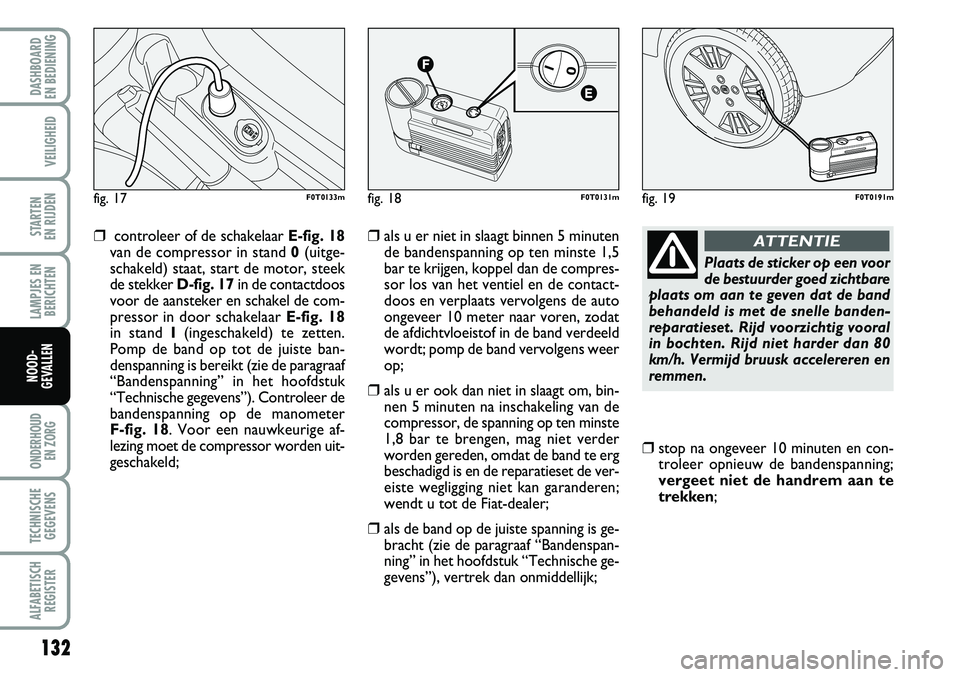

132
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
❒controleer of de schakelaar E-fig. 18
van de compressor in stand 0(uitge-
schakeld) staat, start de motor, steek
de stekker D-fig. 17in de contactdoos
voor de aansteker en schakel de com-
pressor in door schakelaar E-fig. 18
in stand I(ingeschakeld) te zetten.
Pomp de band op tot de juiste ban-
denspanning is bereikt (zie de paragraaf
“Bandenspanning” in het hoofdstuk
“Technische gegevens”). Controleer de
bandenspanning op de manometer
F-fig. 18. Voor een nauwkeurige af-
lezing moet de compressor worden uit-
geschakeld; ❒als u er niet in slaagt binnen 5 minuten
de bandenspanning op ten minste 1,5
bar te krijgen, koppel dan de compres-
sor los van het ventiel en de contact-
doos en verplaats vervolgens de auto
ongeveer 10 meter naar voren, zodat
de afdichtvloeistof in de band verdeeld
wordt; pomp de band vervolgens weer
op;
❒als u er ook dan niet in slaagt om, bin-
nen 5 minuten na inschakeling van de
compressor, de spanning op ten minste
1,8 bar te brengen, mag niet verder
worden gereden, omdat de band te erg
beschadigd is en de reparatieset de ver-
eiste wegligging niet kan garanderen;
wendt u tot de Fiat-dealer;
❒als de band op de juiste spanning is ge-
bracht (zie de paragraaf “Bandenspan-
ning” in het hoofdstuk “Technische ge-
gevens”), vertrek dan onmiddellijk;
❒stop na ongeveer 10 minuten en con-
troleer opnieuw de bandenspanning;
vergeet niet de handrem aan te
trekken;
fig. 17F0T0133mfig. 18F0T0131mfig. 19F0T0191m
Plaats de sticker op een voor
de bestuurder goed zichtbare
plaats om aan te geven dat de band
behandeld is met de snelle banden-
reparatieset. Rijd voorzichtig vooral
in bochten. Rijd niet harder dan 80
km/h. Vermijd bruusk accelereren en
remmen.
ATTENTIE

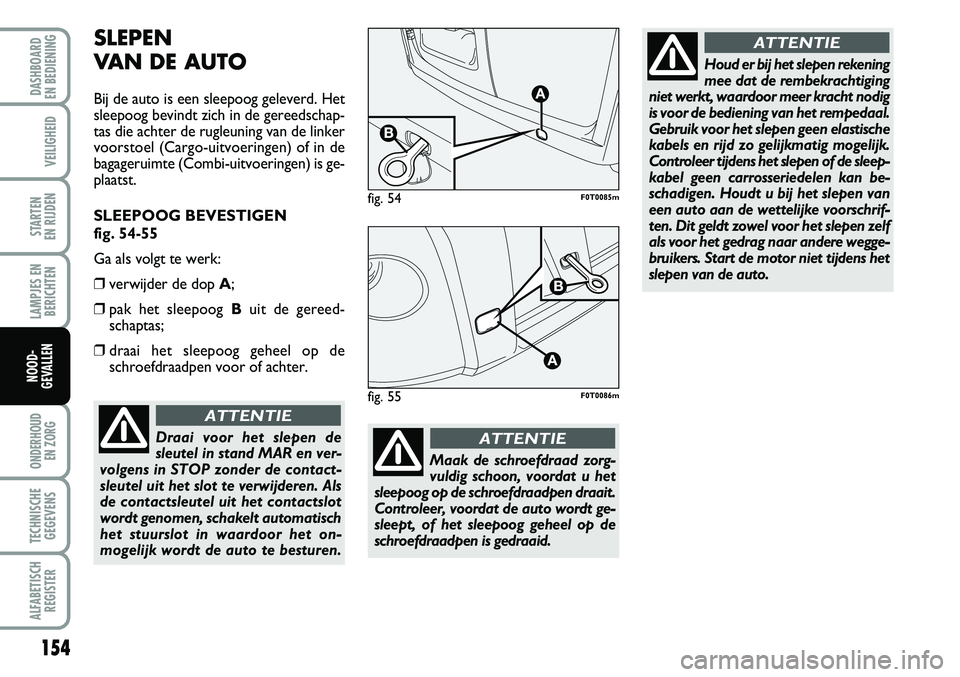

154
LAMPJES EN
BERICHTEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
SLEPEN
VAN DE AUTO
Bij de auto is een sleepoog geleverd. Het
sleepoog bevindt zich in de gereedschap-
tas die achter de rugleuning van de linker
voorstoel (Cargo-uitvoeringen) of in de
bagageruimte (Combi-uitvoeringen) is ge-
plaatst.
SLEEPOOG BEVESTIGEN
fig. 54-55
Ga als volgt te werk:
❒verwijder de dop A;
❒pak het sleepoog Buit de gereed-
schaptas;
❒draai het sleepoog geheel op de
schroefdraadpen voor of achter.
fig. 54F0T0085m
fig. 55F0T0086m
Draai voor het slepen de
sleutel in stand MAR en ver-
volgens in STOP zonder de contact-
sleutel uit het slot te verwijderen. Als
de contactsleutel uit het contactslot
wordt genomen, schakelt automatisch
het stuurslot in waardoor het on-
mogelijk wordt de auto te besturen.
ATTENTIE
Houd er bij het slepen rekening
mee dat de rembekrachtiging
niet werkt, waardoor meer kracht nodig
is voor de bediening van het rempedaal.
Gebruik voor het slepen geen elastische
kabels en rijd zo gelijkmatig mogelijk.
Controleer tijdens het slepen of de sleep-
kabel geen carrosseriedelen kan be-
schadigen. Houdt u bij het slepen van
een auto aan de wettelijke voorschrif-
ten. Dit geldt zowel voor het slepen zelf
als voor het gedrag naar andere wegge-
bruikers. Start de motor niet tijdens het
slepen van de auto.
ATTENTIE
Maak de schroefdraad zorg-
vuldig schoon, voordat u het
sleepoog op de schroefdraadpen draait.
Controleer, voordat de auto wordt ge-
sleept, of het sleepoog geheel op de
schroefdraadpen is gedraaid.
ATTENTIE

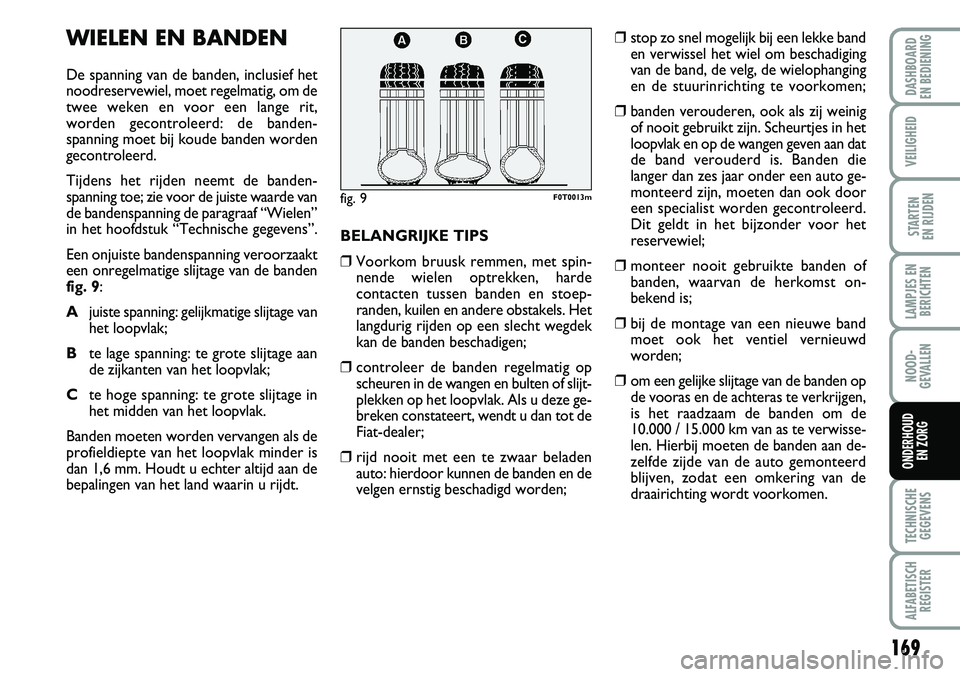

169
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
WIELEN EN BANDEN
De spanning van de banden, inclusief het
noodreservewiel, moet regelmatig, om de
twee weken en voor een lange rit,
worden gecontroleerd: de banden-
spanning moet bij koude banden worden
gecontroleerd.
Tijdens het rijden neemt de banden-
spanning toe; zie voor de juiste waarde van
de bandenspanning de paragraaf “Wielen”
in het hoofdstuk “Technische gegevens”.
Een onjuiste bandenspanning veroorzaakt
een onregelmatige slijtage van de banden
fig. 9:
Ajuiste spanning: gelijkmatige slijtage van
het loopvlak;
Bte lage spanning: te grote slijtage aan
de zijkanten van het loopvlak;
Cte hoge spanning: te grote slijtage in
het midden van het loopvlak.
Banden moeten worden vervangen als de
profieldiepte van het loopvlak minder is
dan 1,6 mm. Houdt u echter altijd aan de
bepalingen van het land waarin u rijdt.BELANGRIJKE TIPS
❒Voorkom bruusk remmen, met spin-
nende wielen optrekken, harde
contacten tussen banden en stoep-
randen, kuilen en andere obstakels. Het
langdurig rijden op een slecht wegdek
kan de banden beschadigen;
❒controleer de banden regelmatig op
scheuren in de wangen en bulten of slijt-
plekken op het loopvlak. Als u deze ge-
breken constateert, wendt u dan tot de
Fiat-dealer;
❒rijd nooit met een te zwaar beladen
auto: hierdoor kunnen de banden en de
velgen ernstig beschadigd worden;❒stop zo snel mogelijk bij een lekke band
en verwissel het wiel om beschadiging
van de band, de velg, de wielophanging
en de stuurinrichting te voorkomen;
❒banden verouderen, ook als zij weinig
of nooit gebruikt zijn. Scheurtjes in het
loopvlak en op de wangen geven aan dat
de band verouderd is. Banden die
langer dan zes jaar onder een auto ge-
monteerd zijn, moeten dan ook door
een specialist worden gecontroleerd.
Dit geldt in het bijzonder voor het
reservewiel;
❒monteer nooit gebruikte banden of
banden, waarvan de herkomst on-
bekend is;
❒bij de montage van een nieuwe band
moet ook het ventiel vernieuwd
worden;
❒om een gelijke slijtage van de banden op
de vooras en de achteras te verkrijgen,
is het raadzaam de banden om de
10.000 / 15.000 km van as te verwisse-
len. Hierbij moeten de banden aan de-
zelfde zijde van de auto gemonteerd
blijven, zodat een omkering van de
draairichting wordt voorkomen.
fig. 9F0T0013m

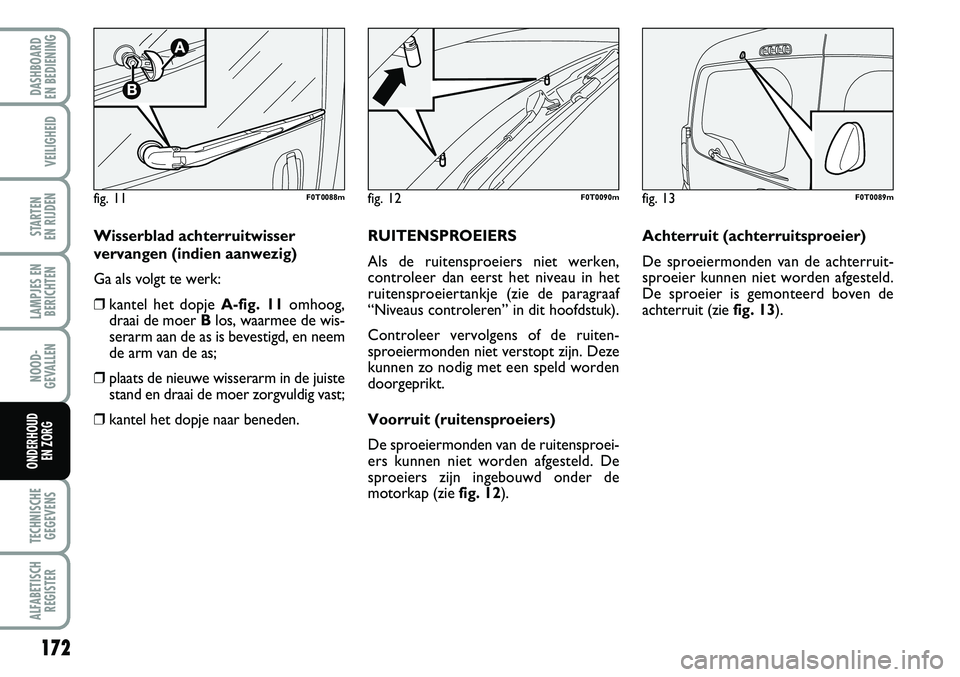

172
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
Wisserblad achterruitwisser
vervangen (indien aanwezig)
Ga als volgt te werk:
❒kantel het dopje A-fig. 11omhoog,
draai de moer Blos, waarmee de wis-
serarm aan de as is bevestigd, en neem
de arm van de as;
❒plaats de nieuwe wisserarm in de juiste
stand en draai de moer zorgvuldig vast;
❒kantel het dopje naar beneden.RUITENSPROEIERS
Als de ruitensproeiers niet werken,
controleer dan eerst het niveau in het
ruitensproeiertankje (zie de paragraaf
“Niveaus controleren” in dit hoofdstuk).
Controleer vervolgens of de ruiten-
sproeiermonden niet verstopt zijn. Deze
kunnen zo nodig met een speld worden
doorgeprikt.
Voorruit (ruitensproeiers)
De sproeiermonden van de ruitensproei-
ers kunnen niet worden afgesteld. De
sproeiers zijn ingebouwd onder de
motorkap (zie fig. 12).Achterruit (achterruitsproeier)
De sproeiermonden van de achterruit-
sproeier kunnen niet worden afgesteld.
De sproeier is gemonteerd boven de
achterruit (zie fig. 13).
fig. 11F0T0088mfig. 12F0T0090mfig. 13F0T0089m

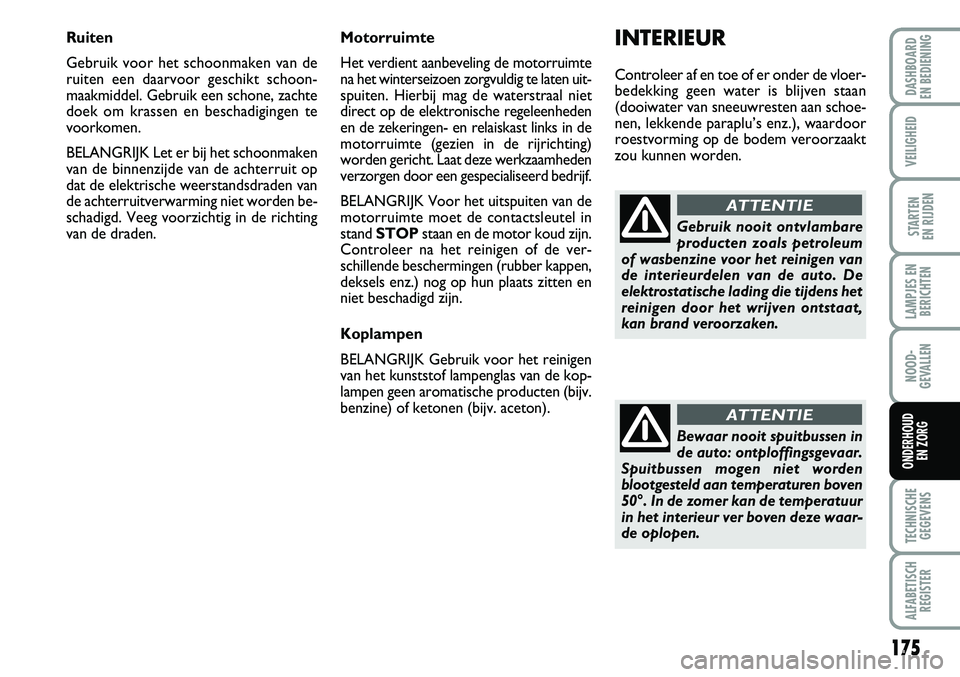

175
LAMPJES EN
BERICHTEN
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
VEILIGHEID
STARTEN
EN RIJDEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
Ruiten
Gebruik voor het schoonmaken van de
ruiten een daarvoor geschikt schoon-
maakmiddel. Gebruik een schone, zachte
doek om krassen en beschadigingen te
voorkomen.
BELANGRIJK Let er bij het schoonmaken
van de binnenzijde van de achterruit op
dat de elektrische weerstandsdraden van
de achterruitverwarming niet worden be-
schadigd. Veeg voorzichtig in de richting
van de draden.Motorruimte
Het verdient aanbeveling de motorruimte
na het winterseizoen zorgvuldig te laten uit-
spuiten. Hierbij mag de waterstraal niet
direct op de elektronische regeleenheden
en de zekeringen- en relaiskast links in de
motorruimte (gezien in de rijrichting)
worden gericht. Laat deze werkzaamheden
verzorgen door een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in
stand STOPstaan en de motor koud zijn.
Controleer na het reinigen of de ver-
schillende beschermingen (rubber kappen,
deksels enz.) nog op hun plaats zitten en
niet beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen
van het kunststof lampenglas van de kop-
lampen geen aromatische producten (bijv.
benzine) of ketonen (bijv. aceton).INTERIEUR
Controleer af en toe of er onder de vloer-
bedekking geen water is blijven staan
(dooiwater van sneeuwresten aan schoe-
nen, lekkende paraplu’s enz.), waardoor
roestvorming op de bodem veroorzaakt
zou kunnen worden.
Gebruik nooit ontvlambare
producten zoals petroleum
of wasbenzine voor het reinigen van
de interieurdelen van de auto. De
elektrostatische lading die tijdens het
reinigen door het wrijven ontstaat,
kan brand veroorzaken.
ATTENTIE
Bewaar nooit spuitbussen in
de auto: ontploffingsgevaar.
Spuitbussen mogen niet worden
blootgesteld aan temperaturen boven
50°. In de zomer kan de temperatuur
in het interieur ver boven deze waar-
de oplopen.
ATTENTIE
