Page 3 of 210
ABSOLUUT LEZEN!
K
BRANDSTOF TANKEN
Benzinemotoren: tank uitsluitend loodvrije benzine met een minimum octaangetal van 95 RON die voldoet aan
de Europese specificatie EN 228.
Dieselmotoren: tank uitsluitend diesel voor motorvoertuigen conform de Europese specificatie EN590. Het ge-
bruik van andere producten of mengsels kan de motor onherstelbaar beschadigen en het vervallen van de garantie
tot gevolg hebben.
MOTOR STARTEN
Benzinemotoren: controleer of de handrem is aangetrokken; zet de versnellingspook in vrij; trap het koppelings-
pedaal volledig in, maar trap het gaspedaal niet in; draai vervolgens de start-/contactsleutel in stand AVVen laat de
sleutel los zodra de motor aanslaat.
Dieselmotoren: draai de start-/contactsleutel in stand MARen wacht tot de waarschuwingslampjes
Y(of het sym-
bool op het display) en mdoven; draai de start-/contactsleutel in stand AVVen laat de sleutel los zodra de
motor aanslaat.
PARKEREN BOVEN BRANDBARE MATERIALEN
Onder normale bedrijfsomstandigheden bereikt de katalysator hoge temperaturen. Parkeer daarom niet boven gras,
droge bladeren, dennennaalden of ander brandbaar materiaal: brandgevaar.
BESCHERMING VAN HET MILIEU
De auto is uitgerust met een diagnosesysteem, dat continu controles uitvoert op de componenten die van invloed
zijn op de uitlaatgasemissie zodat overmatige vervuiling van het milieu wordt voorkomen.
Page 5 of 210
4
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING DASHBOARD ...................................................................... 5
INSTRUMENTENPANEEL ................................................. 6
SYMBOLEN ........................................................................... 7
FIAT CODE ........................................................................... 7
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM ................................................................ 12
START-/CONTACTSLOT ................................................. 14
INSTRUMENTEN ................................................................ 15
DIGITAAL DISPLAY............................................................. 17
MULTIFUNCTIONEEL DISPLAY ..................................... 22
TRIP COMPUTER................................................................. 31
ZITPLAATSEN ...................................................................... 33
SCHEIDINGSWANDEN..................................................... 36
HOOFDSTEUNEN .............................................................. 38
STUURWIEL ......................................................................... 39
SPIEGELS ................................................................................ 39
KLIMAATREGELING........................................................... 41
VERWARMING EN VENTILATIE .................................... 43
HANDBEDIENDE AIRCONDITIONING ..................... 46BUITENVERLICHTING ...................................................... 49
RUITEN REINIGEN ............................................................. 51
PLAFONDVERLICHTING ................................................. 53
BEDIENINGSORGANEN .................................................. 56
INTERIEURUITRUSTING .................................................. 58
PORTIEREN .......................................................................... 61
RUITBEDIENING ................................................................. 66
BAGAGERUIMTE ................................................................. 67
MOTORKAP ......................................................................... 70
IMPERIAAL/SKIDRAGER ................................................... 72
KOPLAMPEN ........................................................................ 73
ABS ..........................................................................................74
EOBD-SYSTEEM ................................................................... 76
PARKEERSENSOREN ......................................................... 77
AUTORADIO ....................................................................... 79
ELEKTRISCHE/ELEKTRONISCHE SYSTEMEN
MONTEREN........................................................................... 80
TANKEN MET DE AUTO ..................................................81
BESCHERMING VAN HET MILIEU ................................. 82
D
D D D
A A A A
S S S S
H H H H
B B B B
O O O O
A A A A
R R R R
D D D D
E E E E
N N N N
B B B B
E E E E
D D D D
I I I I
E E E E
N N N N
I I I I
N N N N
G G G G
Page 6 of 210
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsknoppen, de instrumenten en de controlelampjes kunnen per uitvoering
verschillen.
1.Luchtrooster voor lucht naar de zijruiten - 2.Verstel- en regelbaar luchtrooster - 3.Linker hendel: bediening buitenverlichting -
4.Instrumentenpaneel en waarschuwingslampjes - 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, trip computer -
6.Autoradio (indien aanwezig) - 7.Schakelaar waarschuwingsknipperlichten, achterruitverwarming, bediening Bluetooth-systeem
(indien aanwezig), ontgrendelknop achterdeuren (indien aanwezig) - 8.Airbag passagierszijde (indien aanwezig) - 9.Opbergvak/
dashboardkastje (indien aanwezig) - 10.Verstel- en regelbare luchtroosters - 11.Bedieningsknoppen verwarming/ventilatie/
airconditioning - 12.Opbergvak - 13.Contactslot - 14.Airbag bestuurderszijde - 15.Hendel motorkapontgrendeling -
16.Schakelaarpaneel: mistlampen voor/mistachterlicht/koplampverstelling/display
5
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
F0T0070m
fig. 1
Page 7 of 210
6
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
INSTRUMENTENPANEEL
Uitvoeringen met digitaal display
ASnelheidsmeter
BBrandstofmeter met waarschuwings-
lampje brandstofreserve
CKoelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
DToerenteller
EDigitaal display
mcLampjes alleen aanwezig op
dieseluitvoeringen
Uitvoeringen met multifunctioneel
display
ASnelheidsmeter
BBrandstofmeter met waarschuwings-
lampje brandstofreserve
CKoelvloeistoftemperatuurmeter met
waarschuwingslampje voor te hoge
koelvloeistoftemperatuur
DToerenteller
EMultifunctioneel display
mcLampjes alleen aanwezig op
dieseluitvoeringen
F0T0072m
fig. 2
F0T0071m
fig. 3
Page 8 of 210
7
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
FIAT CODE
Voor een nog betere bescherming tegen
diefstal is de auto uitgerust met een elek-
tronische startblokkering.
Het systeem schakelt automatisch in als
de start-/contactsleutel wordt uitgeno-
men.
Als u bij het starten van de motor de sleu-
tel in stand MARdraait, dan stuurt het
Fiat CODE-systeem een code naar de re-
geleenheid van de motor die, als de code
wordt herkend, de blokkering van de func-
ties opheft.
Als bij het starten de code niet wordt her-
kend, gaat op het instrumentenpaneel het
waarschuwingslampje Ybranden.
Draai in dat geval de sleutel in stand
STOPen vervolgens in stand MAR; als
de motor geblokkeerd blijft, probeer het
dan opnieuw met de andere geleverde
sleutels. Als de motor nog niet aanslaat,
voer dan een noodstart uit (zie het hoofd-
stuk “Noodgevallen”) en wendt u daarna
tot de Fiat-dealer.
BELANGRIJK Elke sleutel heeft een eigen
code, die in de regeleenheid van het sys-
teem moet worden opgeslagen. Voor het
opslaan van nieuwe sleutels (maximaal
acht) moet u zich tot de Fiat-dealer wen-
den.BRANDEND LAMPJE
Y(of het symbool op het display)
TIJDENS HET RIJDEN
❒Als het lampje
Y(of het symbool op
het display) gaat branden, betekent dit
dat het systeem zichzelf controleert (bijv.
bij een vermindering van de spanning). Als
u het systeem wilt controleren, moet u
de auto stilzetten en de contactsleutel
in stand STOPen vervolgens opnieuw
in stand MARdraaien: als er geen en-
kele storing wordt gevonden, gaat het
waarschuwingslampje
Yniet branden.
❒Als het waarschuwingslampje
Y(of het
symbool op het display) blijft branden,
moet de hiervoor beschreven procedu-
re herhaald worden en de contactsleu-
tel langer dan 30 seconden in stand
STOPworden gezet. Als de storing blijft
bestaan, wendt u dan tot de Fiat-dealer.
❒Als het waarschuwingslampje
Y(of het
symbool op het display) blijft branden,
wordt de code niet herkend. In dat geval
moet u de sleutel in stand STOPen ver-
volgens in stand MARdraaien; als de mo-
tor geblokkeerd blijft, probeer het dan op-
nieuw met de andere geleverde sleutels.
Als de motor nog niet aanslaat, voer dan
een noodstart uit (zie het hoofdstuk
“Noodgevallen”) en wendt u daarna tot
de Fiat-dealer.
SYMBOLEN
Op of in de nabijheid van enkele onder-
delen van uw auto zijn plaatjes met een be-
paalde kleur aangebracht, met daarop
symbolen die uw aandacht vragen en die
voorzorgsmaatregelen aangeven die u in
acht moet nemen als u met het be-
treffende onderdeel te maken krijgt.
Op de binnenbekleding van de motorkap
bevindt zich een plaatje met een korte sa-
menvatting van de symbolen.
Bij krachtige stoten kunnen de
elektronische componenten in
de sleutel beschadigd worden.
Page 13 of 210
12
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
DIEFSTALALARM
(indien aanwezig)
Het diefstalalarm, een aanvulling op alle
reeds beschreven functies van de af-
standsbediening, wordt bediend door de
ontvanger die onder het dashboard nabij
het zekeringenkastje is geplaatst.
WANNEER GAAT HET ALARM
AF
Het diefstalalarm wordt in de volgende ge-
vallen geactiveerd:
❒als een van de portieren/deuren of
de motorkap ongeoorloofd wordt ge-
opend (omtrekbeveiliging);
❒bij een startpoging (contactsleutel in
stand MARdraaien);
❒als de kabels van de accu worden on-
derbroken;
❒als er bewegende voorwerpen in het in-
terieur aanwezig zijn (volumetrische be-
veiliging);
❒bij het optillen/kantelen van de auto.
Als het alarm in werking treedt, wordt, af-
hankelijk van het land, de sirene geacti-
veerd en gaan de richtingaanwijzers knip-
peren (ongeveer 26 seconden). De wijze
waarop het systeem werkt en het aantal
cycli kunnen per land verschillen.Toch is een maximum aantal cycli voor-
zien voor de akoestische en zichtbare sig-
nalen. Na een alarmsignalering schakelt het
systeem over naar de normale bewa-
kingsfunctie.
De volumetrische beveiliging en de kan-
telsensor kunnen met de betreffende be-
dieningsknop op de plafondverlichting
voor worden uitgeschakeld (zie de para-
graaf “Kantelbeveiliging”).
BELANGRIJK De startblokkering wordt
uitgevoerd door de Fiat CODE en wordt
automatisch ingeschakeld als de contact-
sleutel uit het start-/contactslot wordt ge-
nomen.
ALARM INSCHAKELEN
Richt bij gesloten portieren, laadruimte en
motorkap, en met de contactsleutel in
stand STOPof uitgenomen, de sleutel
met afstandsbediening in de richting van
de auto. Druk op de knop
Áen laat de
knop weer los.U hoort een akoestisch signaal (“BIEP”)
(behalve bij uitvoeringen voor bepaalde
markten) en de portieren/deuren worden
vergrendeld.
Het inschakelen van het alarm wordt
voorafgegaan door een zelfdiagnose: als
het systeem een storing vindt, dan klinkt
nogmaals een akoestisch signaal en ver-
schijnt op het display een bericht (zie het
hoofdstuk “Lampjes en berichten”).
Schakel in dit geval het diefstalalarm uit
door de knop
Ëin te drukken, controleer
of de portieren, de motorkap en de laad-
ruimte goed gesloten zijn en schakel het
alarm opnieuw in met de knop
Á.
Als de portieren/deuren en de motorkap
niet goed gesloten zijn, worden ze niet
door het diefstalalarm gecontroleerd.
Als bij goed gesloten portieren, motorkap
en laadruimte het akoestisch signaal wordt
herhaald, dan is er een storing gesignal-
eerd in de werking van het systeem.
Wendt u in dat geval tot de Fiat-dealer.
BELANGRIJK Als de portieren met de
metalen baard van de sleutel centraal wor-
den vergrendeld, schakelt het alarm niet
in.
BELANGRIJK De werking van het dief-
stalalarm verschilt per land.
Page 14 of 210
13
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
DIEFSTALALARM
UITSCHAKELEN
Druk op de knop Ëvan de sleutel met af-
standsbediening.
Het volgende gebeurt (met uitzondering
van bepaalde markten):
❒de richtingaanwijzers knipperen twee
keer kort;
❒u hoort twee korte akoestische signa-
len (“BIEP’s”);
❒de portieren/deuren worden ontgren-
deld.
BELANGRIJK Als de portieren met de
metalen baard van de sleutel centraal wor-
den ontgrendeld, schakelt het alarm niet
uit.KANTELBEVEILIGING
De kantelsensor meet iedere verandering
in de hellingshoek van de auto en signa-
leert daardoor het geheel of gedeeltelijk
optillen van de auto (bijv. bij het verwij-
deren van een wiel).
De kantelsensor signaleert een minimale
verandering in de hellingshoek van de au-
to, zowel langs de lengte- als de dwarsas.
Beveiliging uitschakelen
Voor het uitschakelen van de kantelsen-
sor (bijvoorbeeld bij het slepen van de au-
to met ingeschakeld diefstalalarm) moet u
de knop A-fig. 9 op de specifieke pla-
fondverlichting indrukken. De sensor blijft
uitgeschakeld totdat de portieren/deuren
centraal worden ontgrendeld.MELDINGEN VAN
INBRAAKPOGINGEN
Iedere inbraakpoging wordt aangegeven
door het branden van het controlelamp-
je Y(of het symbool op het display) op
het instrumentenpaneel en op enkele uit-
voeringen verschijnt ook een bericht op
het display (zie het hoofdstuk “Lampjes en
berichten”).
ALARM BUITEN GEBRUIK
STELLEN
Om het diefstalalarm buiten werking te
stellen (bijvoorbeeld als de auto lange tijd
wordt gestald): sluit de auto af door de
metalen baard van de sleutel in het slot van
het bestuurdersportier te draaien.
BELANGRIJK Als de batterijen van de
sleutel met afstandsbediening leeg zijn, of
als er een storing is in het diefstalalarm,
dan kunt u het systeem buiten werking
stellen door de contactsleutel in het con-
tactslot te steken en deze in stand MAR
te draaien.
fig. 9F0T0159m
Page 17 of 210
16
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

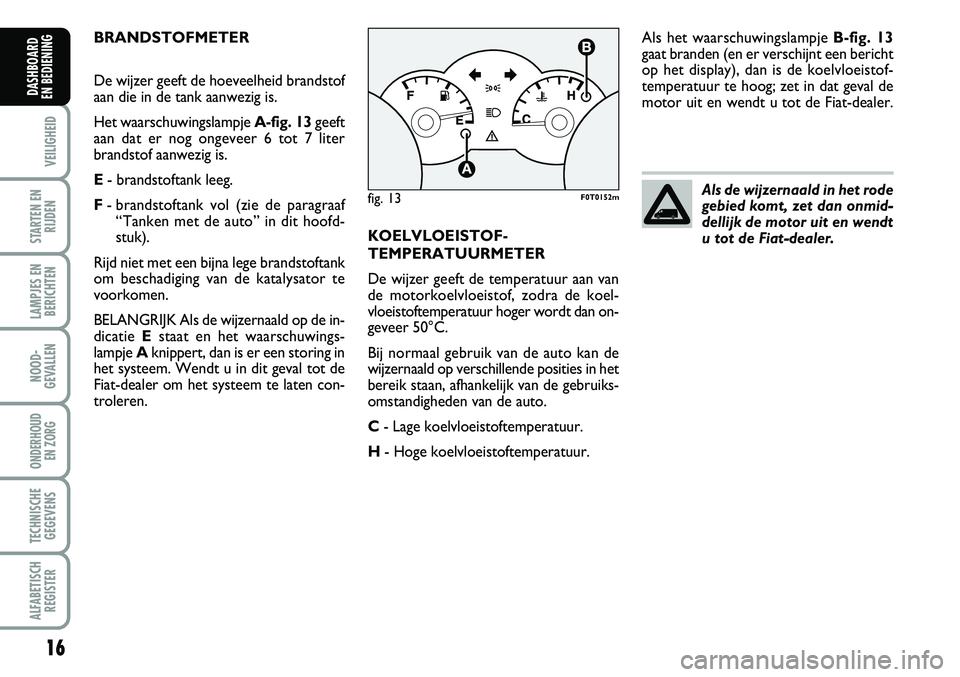

BRANDSTOFMETER
De wijzer geeft de hoeveelheid brandstof
aan die in de tank aanwezig is.
Het waarschuwingslampje A-fig. 13geeft
aan dat er nog ongeveer 6 tot 7 liter
brandstof aanwezig is.
E- brandstoftank leeg.
F- brandstoftank vol (zie de paragraaf
“Tanken met de auto” in dit hoofd-
stuk).
Rijd niet met een bijna lege brandstoftank
om beschadiging van de katalysator te
voorkomen.
BELANGRIJK Als de wijzernaald op de in-
dicatie Estaat en het waarschuwings-
lampje Aknippert, dan is er een storing in
het systeem. Wendt u in dit geval tot de
Fiat-dealer om het systeem te laten con-
troleren.KOELVLOEISTOF-
TEMPERATUURMETER
De wijzer geeft de temperatuur aan van
de motorkoelvloeistof, zodra de koel-
vloeistoftemperatuur hoger wordt dan on-
geveer 50°C.
Bij normaal gebruik van de auto kan de
wijzernaald op verschillende posities in het
bereik staan, afhankelijk van de gebruiks-
omstandigheden van de auto.
C- Lage koelvloeistoftemperatuur.
H- Hoge koelvloeistoftemperatuur.Als het waarschuwingslampje B-fig. 13
gaat branden (en er verschijnt een bericht
op het display), dan is de koelvloeistof-
temperatuur te hoog; zet in dat geval de
motor uit en wendt u tot de Fiat-dealer.
fig. 13F0T0152mAls de wijzernaald in het rode
gebied komt, zet dan onmid-
dellijk de motor uit en wendt
u tot de Fiat-dealer.
Page 18 of 210
17
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
BEDIENINGSKNOPPEN fig. 15
+Om het scherm en de keuzemoge-
lijkheden naar boven te doorlopen of
de weergegeven waarde te verhogen.
MENUKort indrukken voor toegang
ESCtot het menu en/of naar het vol-
gende scherm te gaan of de keu-
ze te bevestigen.
Even ingedrukt houden om te-
rug te keren naar het begin-
scherm.
–Om het scherm en de keuzemogelijk-
heden naar beneden te doorlopen of
de weergegeven waarde te verlagen.
OpmerkingBij de knoppen +en –hangt
de werking van het volgende af: Lichtsterkte interieur auto regelen
– als het beginscherm wordt weergege-
ven, dan kunt u hiermee de lichtsterkte
van het instrumentenpaneel en de auto-
radio regelen.
Setup-menu
– binnen het menu kunt u het menu naar
boven of beneden doorlopen;
– tijdens het instellen kunt u de waarde ver-
hogen of verlagen.
DIGITAAL DISPLAY
BEGINSCHERM fig. 14
Op het beginscherm kan het volgende
worden weergegeven:
AStand koplampverstelling (alleen als
het dimlicht is ingeschakeld).
BKilometerteller (weergave kilometer-/
mijltotaalteller).
CTijd (altijd weergegeven, ook bij uit-
genomen contactsleutel en gesloten
voorportieren).
OpmerkingBij uitgenomen contact-
sleutel wordt bij het openen van een van
de voorportieren het display verlicht en
wordt enkele seconden de tijd en de kilo-
meter- of mijltotaalteller weergegeven.
fig. 14F0T0017mfig. 15F0T0025m
Page 21 of 210
20
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING

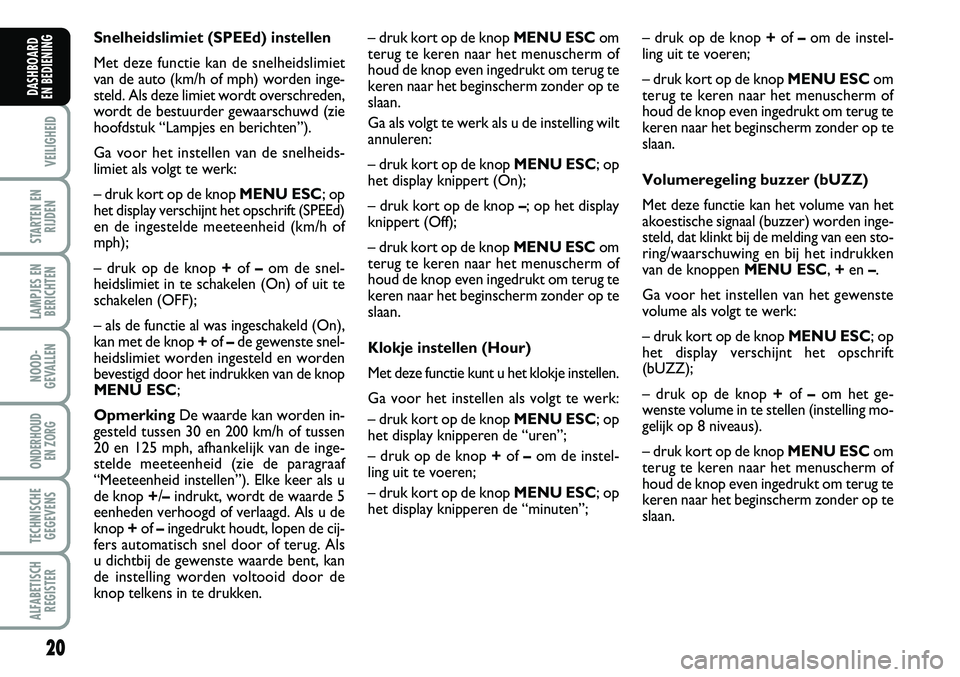

Snelheidslimiet (SPEEd) instellen
Met deze functie kan de snelheidslimiet
van de auto (km/h of mph) worden inge-
steld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie
hoofdstuk “Lampjes en berichten”).
Ga voor het instellen van de snelheids-
limiet als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnt het opschrift (SPEEd)
en de ingestelde meeteenheid (km/h of
mph);
– druk op de knop+of –om de snel-
heidslimiet in te schakelen (On) of uit te
schakelen (OFF);
– als de functie al was ingeschakeld (On),
kan met de knop +of –de gewenste snel-
heidslimiet worden ingesteld en worden
bevestigd door het indrukken van de knop
MENU ESC;
OpmerkingDe waarde kan worden in-
gesteld tussen 30 en 200 km/h of tussen
20 en 125 mph, afhankelijk van de inge-
stelde meeteenheid (zie de paragraaf
“Meeteenheid instellen”). Elke keer als u
de knop +/–indrukt, wordt de waarde 5
eenheden verhoogd of verlaagd. Als u de
knop +of –ingedrukt houdt, lopen de cij-
fers automatisch snel door of terug. Als
u dichtbij de gewenste waarde bent, kan
de instelling worden voltooid door de
knop telkens in te drukken.– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Ga als volgt te werk als u de instelling wilt
annuleren:
– druk kort op de knop MENU ESC; op
het display knippert (On);
– druk kort op de knop –; op het display
knippert (Off);
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Klokje instellen (Hour)
Met deze functie kunt u het klokje instellen.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MENU ESC; op
het display knipperen de “uren”;
– druk op de knop +of –om de instel-
ling uit te voeren;
– druk kort op de knop MENU ESC; op
het display knipperen de “minuten”;– druk op de knop +of –om de instel-
ling uit te voeren;
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
Volumeregeling buzzer (bUZZ)
Met deze functie kan het volume van het
akoestische signaal (buzzer) worden inge-
steld, dat klinkt bij de melding van een sto-
ring/waarschuwing en bij het indrukken
van de knoppen MENU ESC,+en –.
Ga voor het instellen van het gewenste
volume als volgt te werk:
– druk kort op de knop MENU ESC; op
het display verschijnt het opschrift
(bUZZ);
– druk op de knop +of –om het ge-
wenste volume in te stellen (instelling mo-
gelijk op 8 niveaus).
– druk kort op de knop MENU ESCom
terug te keren naar het menuscherm of
houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te
slaan.
