FIAT FIORINO 2009 Betriebsanleitung (in German)

WARTUNG
UND PFLEGE
139
KONTROLL-
LEUCHTEN UND
MELDUNGEN
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

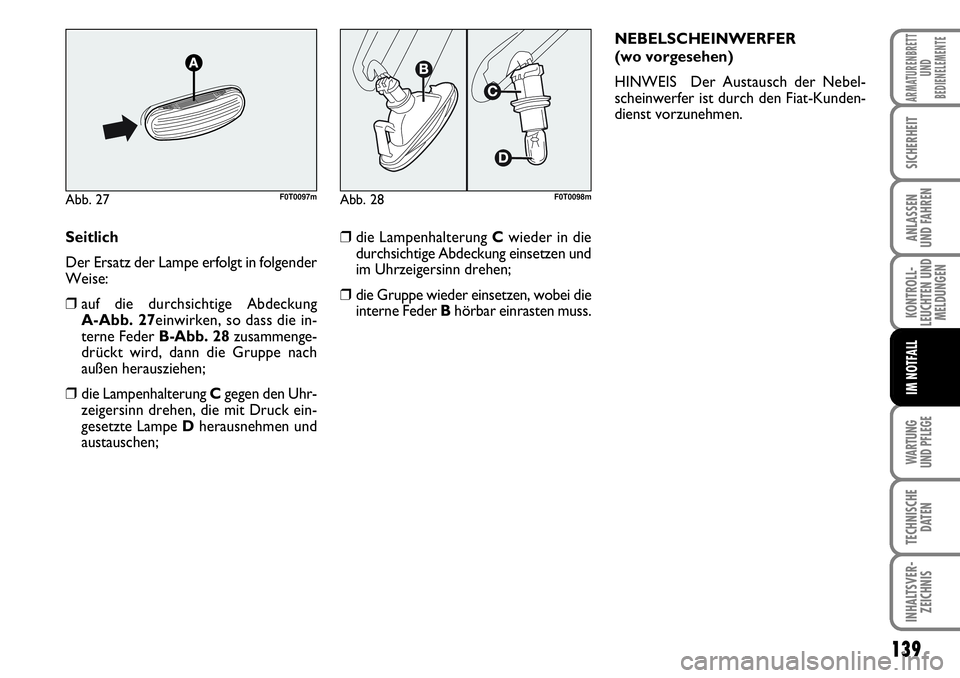

Seitlich
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒auf die durchsichtige Abdeckung
A-Abb. 27einwirken, so dass die in-
terne Feder B-Abb. 28 zusammenge-
drückt wird, dann die Gruppe nach
außen herausziehen;
❒die Lampenhalterung C gegen den Uhr-
zeigersinn drehen, die mit Druck ein-
gesetzte Lampe Dherausnehmen und
austauschen;
Abb. 27F0T0097mAbb. 28F0T0098m
❒die Lampenhalterung Cwieder in die
durchsichtige Abdeckung einsetzen und
im Uhrzeigersinn drehen;
❒die Gruppe wieder einsetzen, wobei die
interne Feder Bhörbar einrasten muss.NEBELSCHEINWERFER
(wo vorgesehen)
HINWEIS Der Austausch der Nebel-
scheinwerfer ist durch den Fiat-Kunden-
dienst vorzunehmen.

140
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

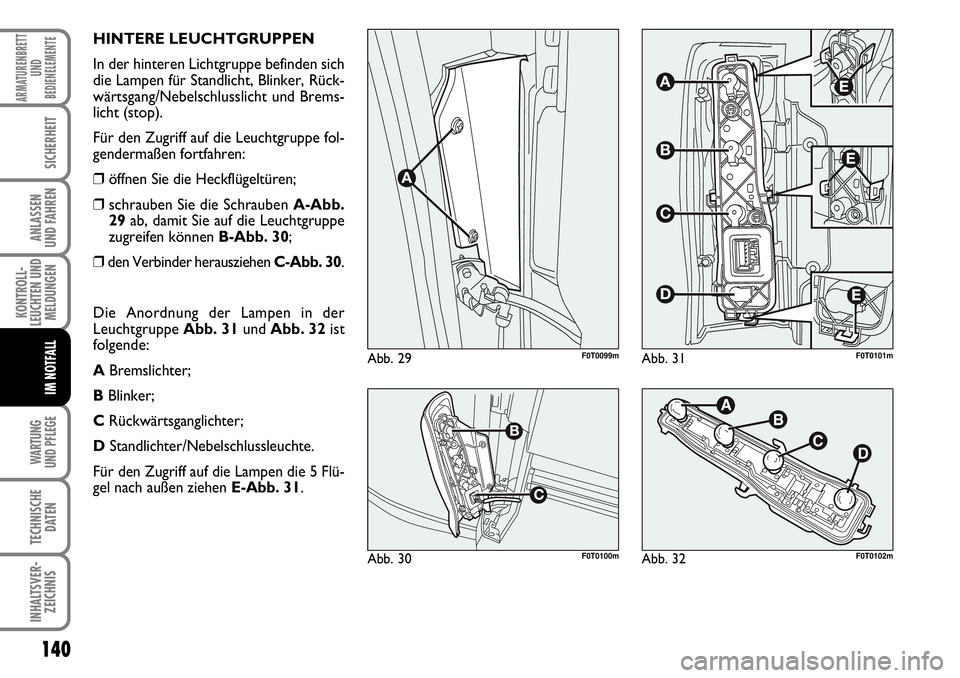

HINTERE LEUCHTGRUPPEN
In der hinteren Lichtgruppe befinden sich
die Lampen für Standlicht, Blinker, Rück-
wärtsgang/Nebelschlusslicht und Brems-
licht (stop).
Für den Zugriff auf die Leuchtgruppe fol-
gendermaßen fortfahren:
❒öffnen Sie die Heckflügeltüren;
❒schrauben Sie die Schrauben A-Abb.
29ab, damit Sie auf die Leuchtgruppe
zugreifen können B-Abb. 30;
❒den Verbinder herausziehen C-Abb. 30.
Die Anordnung der Lampen in der
Leuchtgruppe Abb. 31und Abb. 32ist
folgende:
ABremslichter;
BBlinker;
CRückwärtsganglichter;
DStandlichter/Nebelschlussleuchte.
Für den Zugriff auf die Lampen die 5 Flü-
gel nach außen ziehen E-Abb. 31.
Abb. 29F0T0099m
Abb. 30F0T0100mAbb. 32F0T0102m
Abb. 31F0T0101m

WARTUNG
UND PFLEGE
141
KONTROLL-
LEUCHTEN UND
MELDUNGEN
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

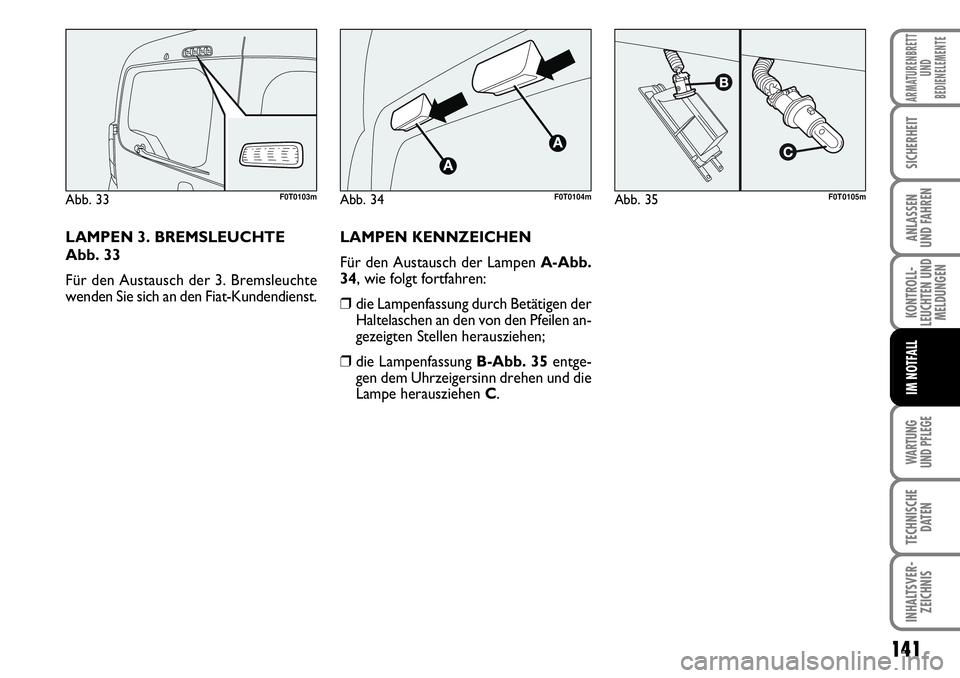

LAMPEN 3. BREMSLEUCHTE
Abb. 33
Für den Austausch der 3. Bremsleuchte
wenden Sie sich an den Fiat-Kundendienst.
Abb. 33F0T0103mAbb. 34F0T0104mAbb. 35F0T0105m
LAMPEN KENNZEICHEN
Für den Austausch der Lampen A-Abb.
34, wie folgt fortfahren:
❒die Lampenfassung durch Betätigen der
Haltelaschen an den von den Pfeilen an-
gezeigten Stellen herausziehen;
❒die Lampenfassung B-Abb. 35entge-
gen dem Uhrzeigersinn drehen und die
Lampe herausziehen C.

142
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

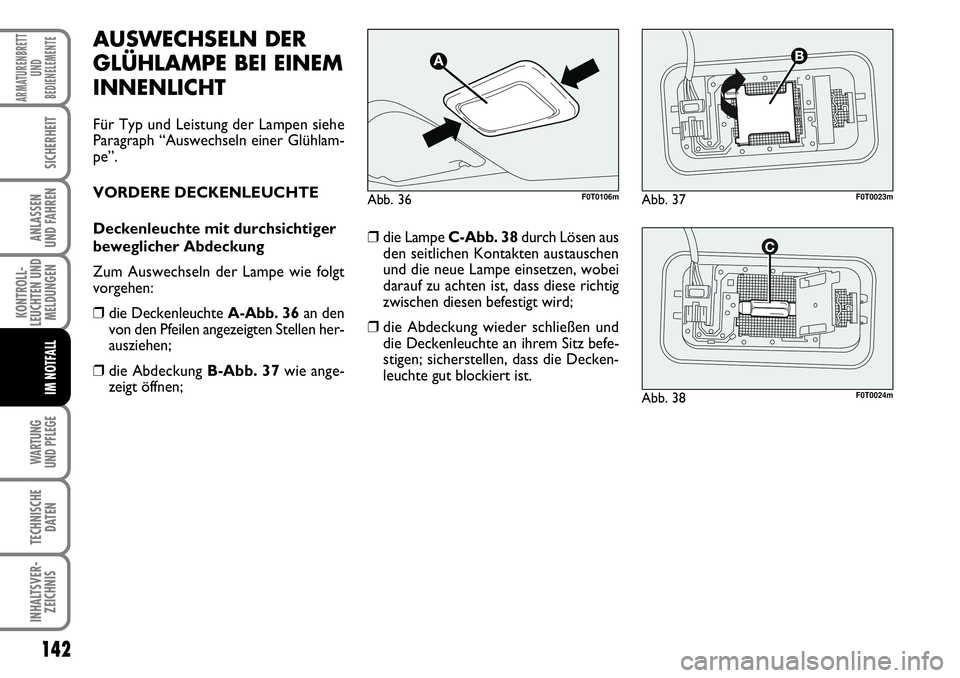

AUSWECHSELN DER
GLÜHLAMPE BEI EINEM
INNENLICHT
Für Typ und Leistung der Lampen siehe
Paragraph “Auswechseln einer Glühlam-
pe”.
VORDERE DECKENLEUCHTE
Deckenleuchte mit durchsichtiger
beweglicher Abdeckung
Zum Auswechseln der Lampe wie folgt
vorgehen:
❒die Deckenleuchte A-Abb. 36an den
von den Pfeilen angezeigten Stellen her-
ausziehen;
❒die Abdeckung B-Abb. 37wie ange-
zeigt öffnen;❒die Lampe C-Abb. 38durch Lösen aus
den seitlichen Kontakten austauschen
und die neue Lampe einsetzen, wobei
darauf zu achten ist, dass diese richtig
zwischen diesen befestigt wird;
❒die Abdeckung wieder schließen und
die Deckenleuchte an ihrem Sitz befe-
stigen; sicherstellen, dass die Decken-
leuchte gut blockiert ist.
Abb. 36F0T0106mAbb. 37F0T0023m
Abb. 38F0T0024m

WARTUNG
UND PFLEGE
143
KONTROLL-
LEUCHTEN UND
MELDUNGEN
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

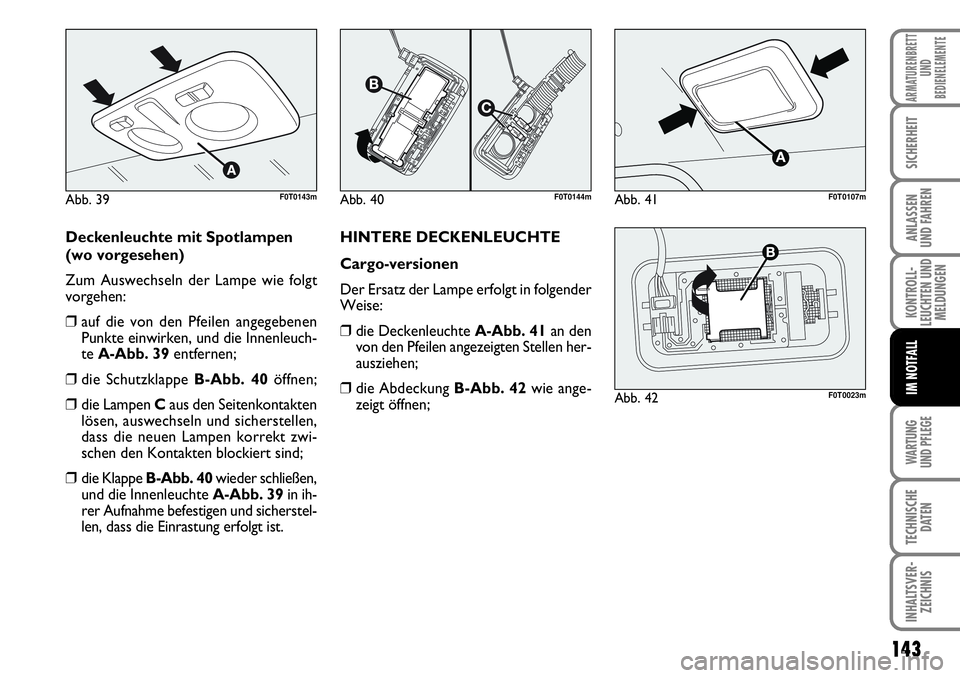

Deckenleuchte mit Spotlampen
(wo vorgesehen)
Zum Auswechseln der Lampe wie folgt
vorgehen:
❒auf die von den Pfeilen angegebenen
Punkte einwirken, und die Innenleuch-
te A-Abb. 39entfernen;
❒die Schutzklappe B-Abb. 40öffnen;
❒die Lampen Caus den Seitenkontakten
lösen, auswechseln und sicherstellen,
dass die neuen Lampen korrekt zwi-
schen den Kontakten blockiert sind;
❒die Klappe B-Abb. 40wieder schließen,
und die Innenleuchte A-Abb. 39in ih-
rer Aufnahme befestigen und sicherstel-
len, dass die Einrastung erfolgt ist.HINTERE DECKENLEUCHTE
Cargo-versionen
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒die Deckenleuchte A-Abb. 41an den
von den Pfeilen angezeigten Stellen her-
ausziehen;
❒die Abdeckung B-Abb. 42wie ange-
zeigt öffnen;
Abb. 39F0T0143mAbb. 40F0T0144mAbb. 41F0T0107m
Abb. 42F0T0023m

144
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

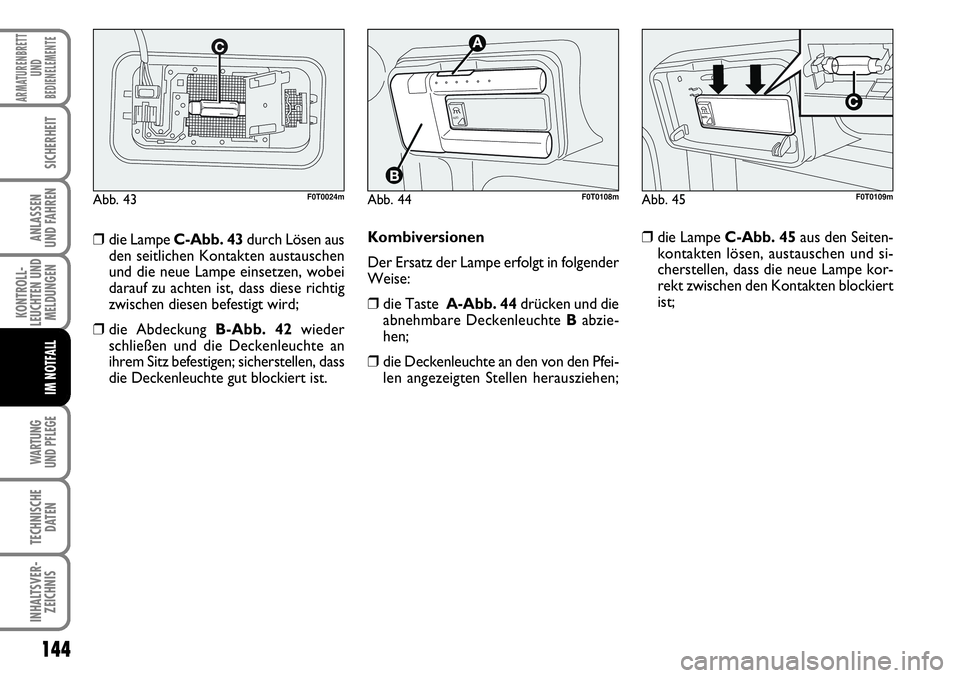

Kombiversionen
Der Ersatz der Lampe erfolgt in folgender
Weise:
❒die Taste A-Abb. 44drücken und die
abnehmbare Deckenleuchte Babzie-
hen;
❒die Deckenleuchte an den von den Pfei-
len angezeigten Stellen herausziehen; ❒die Lampe C-Abb. 43durch Lösen aus
den seitlichen Kontakten austauschen
und die neue Lampe einsetzen, wobei
darauf zu achten ist, dass diese richtig
zwischen diesen befestigt wird;
❒die Abdeckung B-Abb. 42wieder
schließen und die Deckenleuchte an
ihrem Sitz befestigen; sicherstellen, dass
die Deckenleuchte gut blockiert ist.
Abb. 44
AUTO
F0T0108mAbb. 45
AUTO
F0T0109mAbb. 43F0T0024m
❒die Lampe C-Abb. 45aus den Seiten-
kontakten lösen, austauschen und si-
cherstellen, dass die neue Lampe kor-
rekt zwischen den Kontakten blockiert
ist;

WARTUNG
UND PFLEGE
145
KONTROLL-
LEUCHTEN UND
MELDUNGEN
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

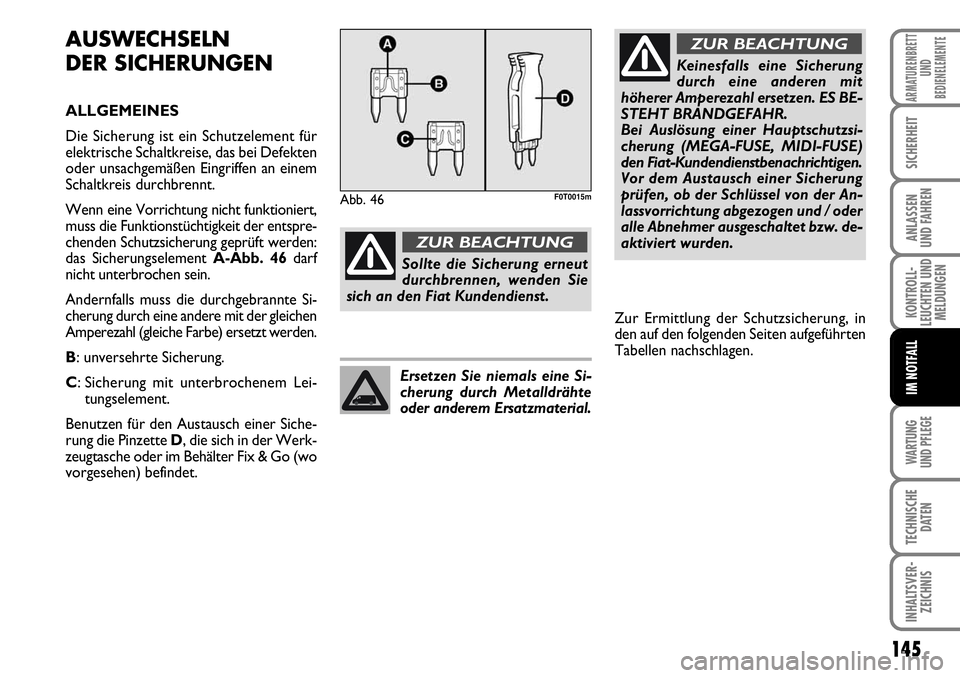

AUSWECHSELN
DER SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei Defekten
oder unsachgemäßen Eingriffen an einem
Schaltkreis durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss die Funktionstüchtigkeit der entspre-
chenden Schutzsicherung geprüft werden:
das Sicherungselement A-Abb. 46darf
nicht unterbrochen sein.
Andernfalls muss die durchgebrannte Si-
cherung durch eine andere mit der gleichen
Amperezahl (gleiche Farbe) ersetzt werden.
B: unversehrte Sicherung.
C: Sicherung mit unterbrochenem Lei-
tungselement.
Benutzen für den Austausch einer Siche-
rung die Pinzette D, die sich in der Werk-
zeugtasche oder im Behälter Fix & Go (wo
vorgesehen) befindet.
Sollte die Sicherung erneut
durchbrennen, wenden Sie
sich an den Fiat Kundendienst.
ZUR BEACHTUNG
Keinesfalls eine Sicherung
durch eine anderen mit
höherer Amperezahl ersetzen. ES BE-
STEHT BRANDGEFAHR.
Bei Auslösung einer Hauptschutzsi-
cherung (MEGA-FUSE, MIDI-FUSE)
den Fiat-Kundendienstbenachrichtigen.
Vor dem Austausch einer Sicherung
prüfen, ob der Schlüssel von der An-
lassvorrichtung abgezogen und / oder
alle Abnehmer ausgeschaltet bzw. de-
aktiviert wurden.
ZUR BEACHTUNG
Ersetzen Sie niemals eine Si-
cherung durch Metalldrähte
oder anderem Ersatzmaterial.
Abb. 46F0T0015m
Zur Ermittlung der Schutzsicherung, in
den auf den folgenden Seiten aufgeführten
Tabellen nachschlagen.

146
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

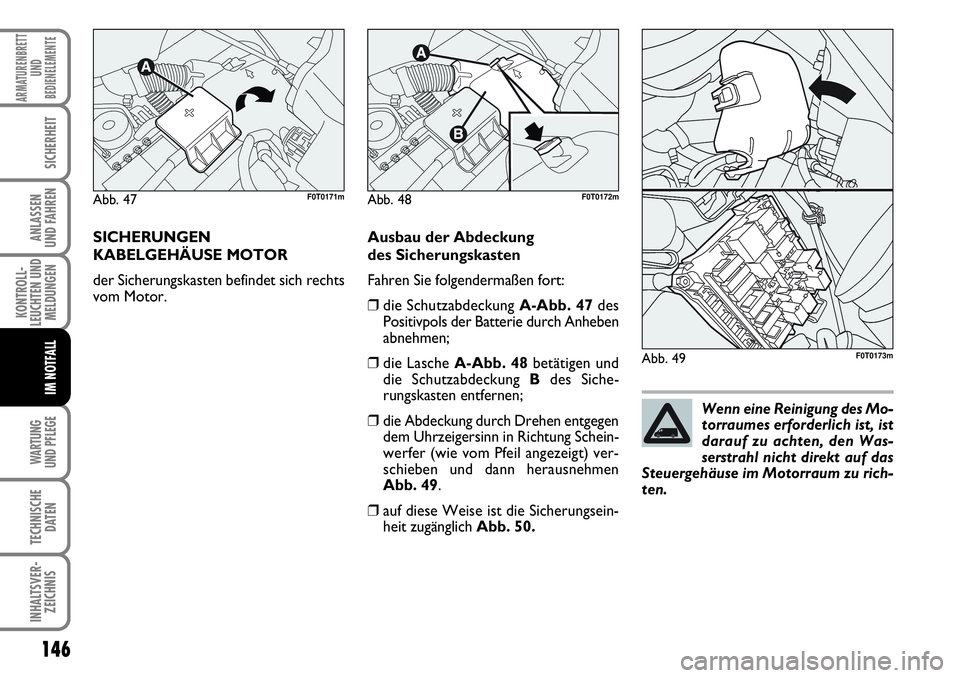

SICHERUNGEN
KABELGEHÄUSE MOTOR
der Sicherungskasten befindet sich rechts
vom Motor.Ausbau der Abdeckung
des Sicherungskasten
Fahren Sie folgendermaßen fort:
❒die Schutzabdeckung A-Abb. 47des
Positivpols der Batterie durch Anheben
abnehmen;
❒die Lasche A-Abb. 48betätigen und
die Schutzabdeckung Bdes Siche-
rungskasten entfernen;
❒die Abdeckung durch Drehen entgegen
dem Uhrzeigersinn in Richtung Schein-
werfer (wie vom Pfeil angezeigt) ver-
schieben und dann herausnehmen
Abb. 49.
❒auf diese Weise ist die Sicherungsein-
heit zugänglich Abb. 50.
Abb. 47F0T0171mAbb. 48F0T0172m
Abb. 49F0T0173m
Wenn eine Reinigung des Mo-
torraumes erforderlich ist, ist
darauf zu achten, den Was-
serstrahl nicht direkt auf das
Steuergehäuse im Motorraum zu rich-
ten.

WARTUNG
UND PFLEGE
147
KONTROLL-
LEUCHTEN UND
MELDUNGEN
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL
Wiedereinbau der Abdeckung
des Sicherungskasten
Für den Wiedereinbau fahren Sie folgen-
dermaßen fort:
❒die beiden Haken A-Abb. 51an ihren
Sitzen auf dem Sicherungsgehäuse ein-
haken;
❒die Lasche Bwieder in ihren Sitz ein-
haken, bis Sie das Einrasten der erfolg-
ten Blockierung vernehmen.
Abb. 50F0T0181m
Abb. 51F0T0174m

148
KONTROLL-
LEUCHTEN UND
MELDUNGEN
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTSVER-
ZEICHNIS
ARMATURENBRETT
UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHREN
IM NOTFALL

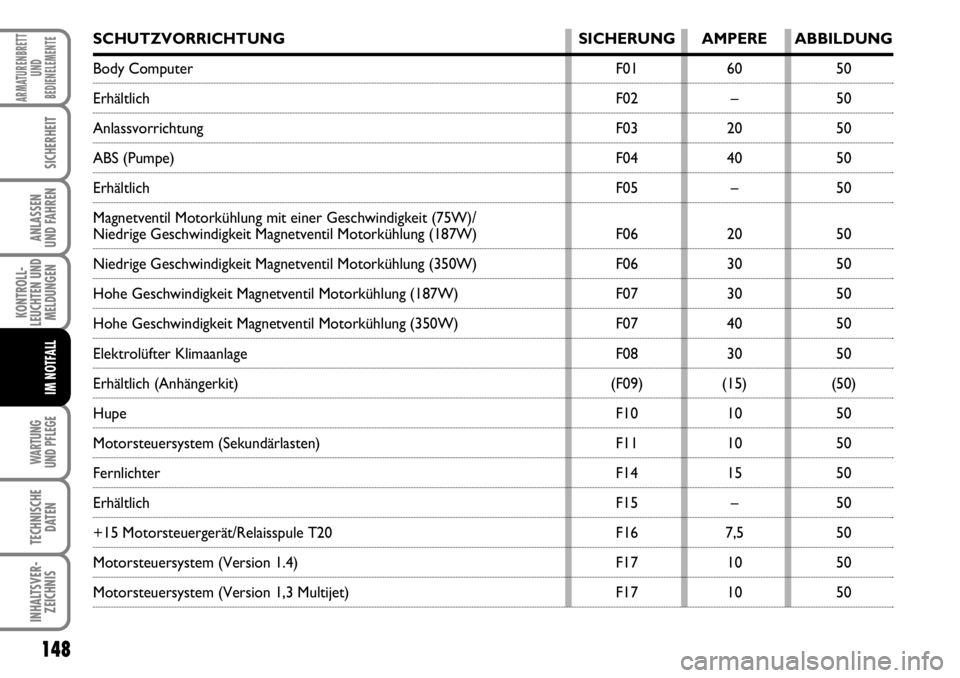

SCHUTZVORRICHTUNG SICHERUNG AMPERE ABBILDUNG
Body Computer F01 60 50
Erhältlich F02 – 50
Anlassvorrichtung F03 20 50
ABS (Pumpe) F04 40 50
Erhältlich F05 – 50
Magnetventil Motorkühlung mit einer Geschwindigkeit (75W)/
Niedrige Geschwindigkeit Magnetventil Motorkühlung (187W) F06 20 50
Niedrige Geschwindigkeit Magnetventil Motorkühlung (350W) F06 30 50
Hohe Geschwindigkeit Magnetventil Motorkühlung (187W) F07 30 50
Hohe Geschwindigkeit Magnetventil Motorkühlung (350W) F07 40 50
Elektrolüfter Klimaanlage F08 30 50
Erhältlich (Anhängerkit) (F09) (15) (50)
Hupe F10 10 50
Motorsteuersystem (Sekundärlasten) F11 10 50
Fernlichter F14 15 50
Erhältlich F15 – 50
+15 Motorsteuergerät/Relaisspule T20 F16 7,5 50
Motorsteuersystem (Version 1.4) F17 10 50
Motorsteuersystem (Version 1,3 Multijet) F17 10 50
