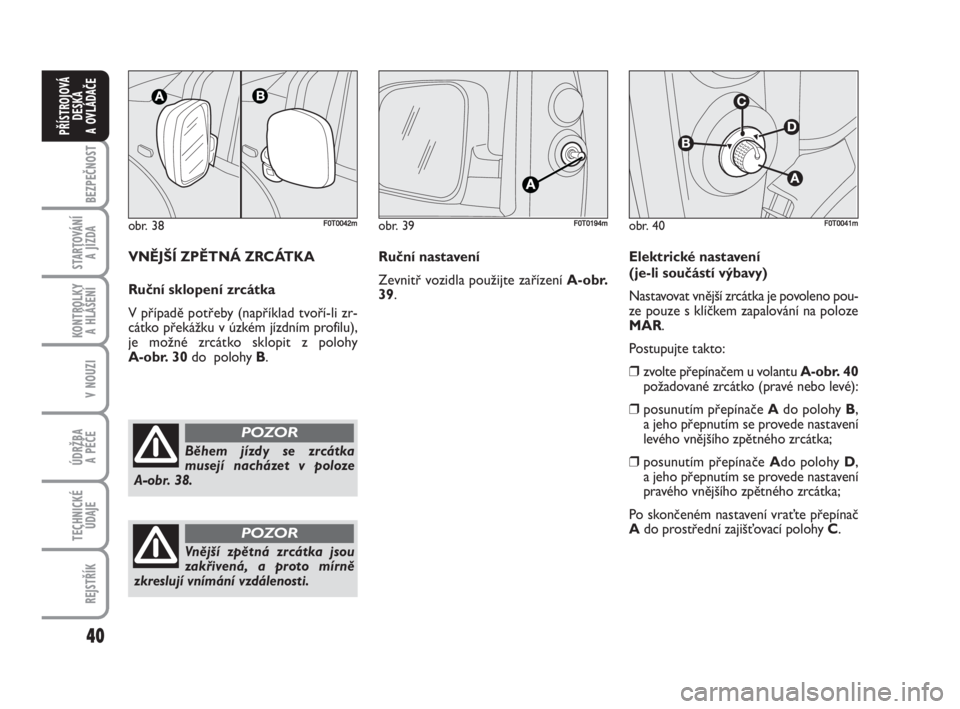

obr. 38F0T0042m
Během jízdy se zrcátka
musejí nacházet v poloze
A-obr. 38.
POZOR
obr. 39F0T0194mobr. 40
B
C
D
F0T0041m
Ruční nastavení
Zevnitř vozidla použijte zařízení A-obr.
39. VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Ruční sklopení zrcátka
V případě potřeby (například tvoří-li zr-
cátko překážku v úzkém jízdním profilu),
je možné zrcátko sklopit z polohy
A-obr. 30do polohy B.Elektrické nastavení
(je-li součástí výbavy)
Nastavovat vnější zrcátka je povoleno pou-
ze pouze s klíčkem zapalování na poloze
MAR.
Postupujte takto:
❒zvolte přepínačem u volantu A-obr. 40
požadované zrcátko (pravé nebo levé):
❒posunutím přepínače Ado polohy B,
a jeho přepnutím se provede nastavení
levého vnějšího zpětného zrcátka;
❒posunutím přepínače Ado polohy D,
a jeho přepnutím se provede nastavení
pravého vnějšího zpětného zrcátka;
Po skončeném nastavení vraťte přepínač
Ado prostřední zajišťovací polohy C.
Vnější zpětná zrcátka jsou
zakřivená, a proto mírně
zkreslují vnímání vzdálenosti.
POZOR

41
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
SOUSTAVA TOPENÍ A VENTILACE

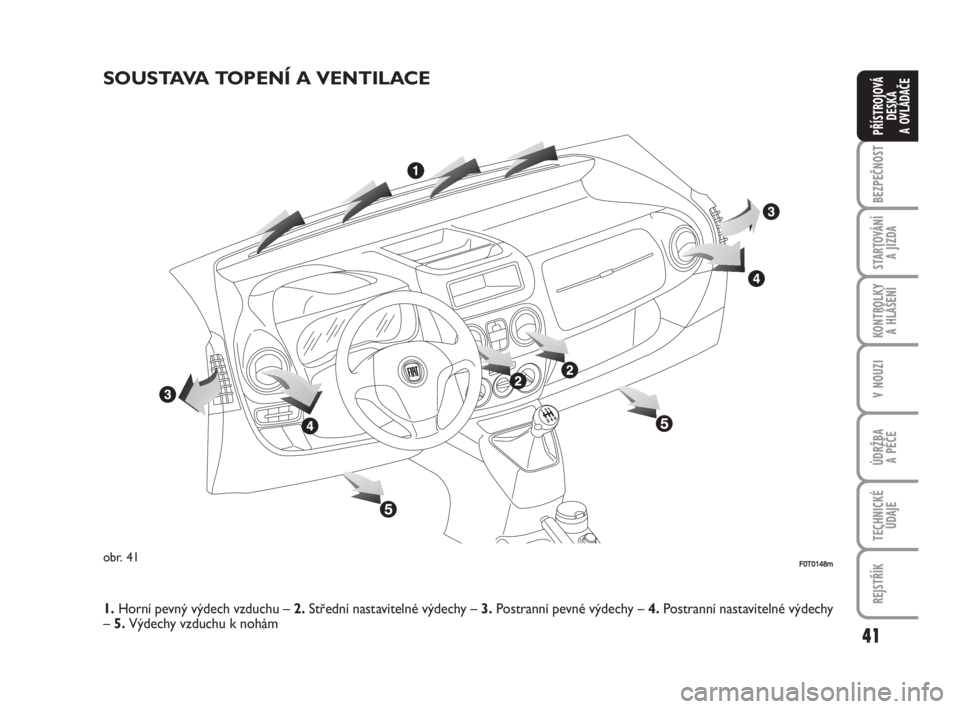

obr. 41F0T0148m
1.Horní pevný výdech vzduchu –2.Střední nastavitelné výdechy –3.Postranní pevné výdechy –4.Postranní nastavitelné výdechy
–5.Výdechy vzduchu k nohám

42
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
obr. 43F0T0030mobr. 42F0T0031m
Výdechy Aa Cse ovládají příslušným me-
chanismem, kterým je lze nastavit do po-

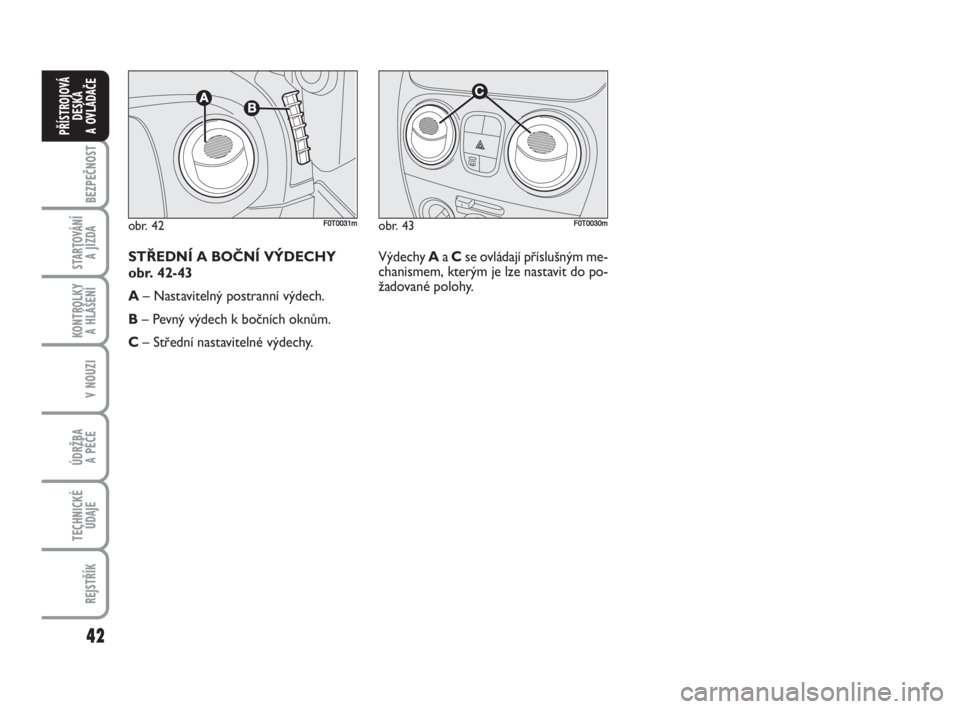

žadované polohy. STŘEDNÍ A BOČNÍ VÝDECHY
obr. 42-43
A– Nastavitelný postranní výdech.
B– Pevný výdech k bočních oknům.
C– Střední nastavitelné výdechy.

43
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

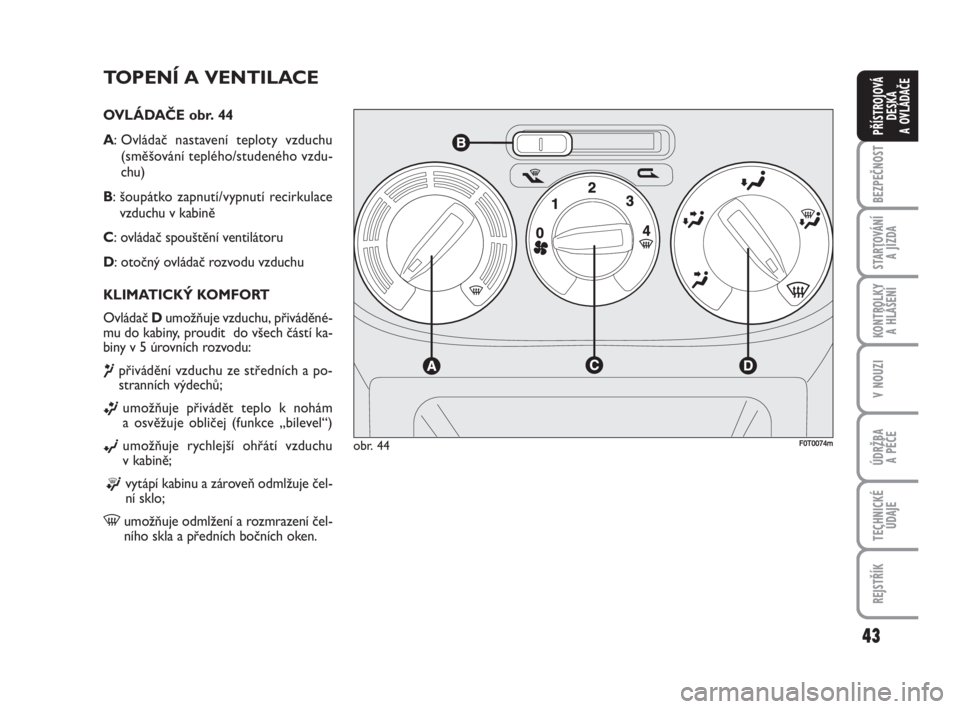

TOPENÍ A VENTILACE
OVLÁDAČE obr. 44
A: Ovládač nastavení teploty vzduchu
(směšování teplého/studeného vzdu-
chu)
B: šoupátko zapnutí/vypnutí recirkulace
vzduchu v kabině
C: ovládač spouštění ventilátoru
D: otočný ovládač rozvodu vzduchu
KLIMATICKÝ KOMFORT
Ovládač D umožňuje vzduchu, přiváděné-
mu do kabiny, proudit do všech částí ka-
biny v 5 úrovních rozvodu:
¶přivádění vzduchu ze středních a po-
stranních výdechů;
ßumožňuje přivádět teplo k nohám
a osvěžuje obličej (funkce „bilevel“)
©umožňuje rychlejší ohřátí vzduchu
v kabině;
®vytápí kabinu a zároveň odmlžuje čel-
ní sklo;
-umožňuje odmlžení a rozmrazení čel-
ního skla a předních bočních oken.
obr. 44F0T0074m

44
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

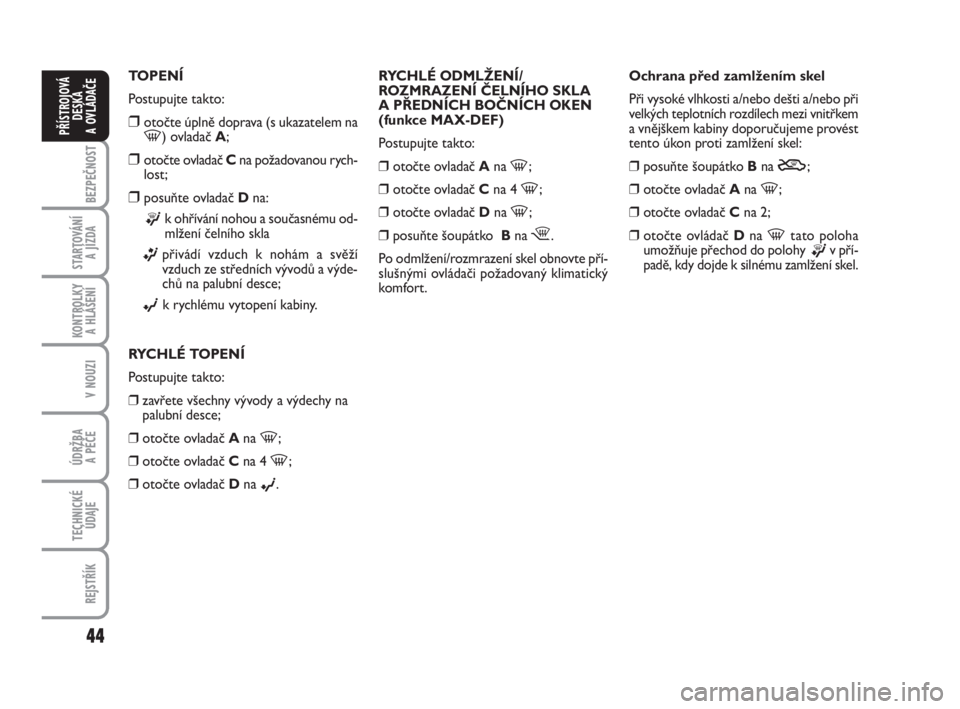

TOPENÍ
Postupujte takto:
❒otočte úplně doprava (s ukazatelem na-) ovladač A;
❒otočte ovladač Cna požadovanou rych-
lost;
❒posuňte ovladač Dna:
®k ohřívání nohou a současnému od-
mlžení čelního skla
ßpřivádí vzduch k nohám a svěží
vzduch ze středních vývodů a výde-
chů na palubní desce;
©k rychlému vytopení kabiny.
RYCHLÉ TOPENÍ
Postupujte takto:
❒zavřete všechny vývody a výdechy na
palubní desce;
❒otočte ovladač Ana
-;
❒otočte ovladač Cna 4
-;
❒otočte ovladač Dna
©.RYCHLÉ ODMLŽENÍ/
ROZMRAZENÍ ČELNÍHO SKLA
A PŘEDNÍCH BOČNÍCH OKEN
(funkce MAX-DEF)
Postupujte takto:
❒otočte ovladač Ana
-;
❒otočte ovladač Cna 4
-;
❒otočte ovladač Dna
-;
❒posuňte šoupátko Bna
¶.
Po odmlžení/rozmrazení skel obnovte pří-
slušnými ovládači požadovaný klimatický
komfort.Ochrana před zamlžením skel
Při vysoké vlhkosti a/nebo dešti a/nebo při
velkých teplotních rozdílech mezi vnitřkem
a vnějškem kabiny doporučujeme provést
tento úkon proti zamlžení skel:
❒posuňte šoupátko Bna
Y;
❒otočte ovladač Ana
-;
❒otočte ovladač Cna 2;
❒otočte ovládač Dna
-tato poloha
umožňuje přechod do polohy
®v pří-
padě, kdy dojde k silnému zamlžení skel.

45
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

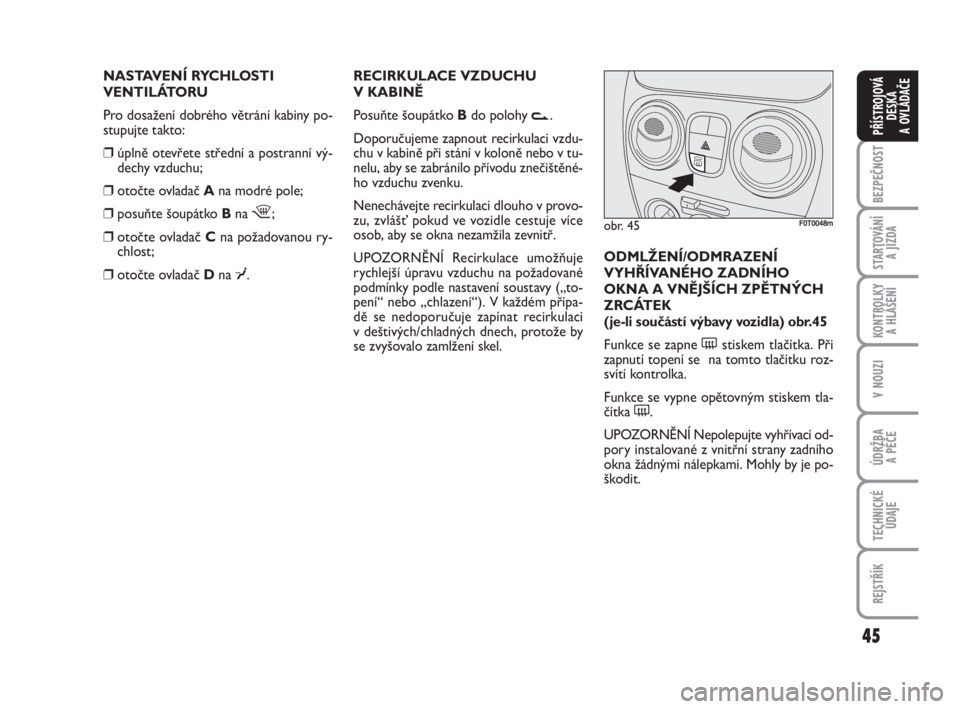

NASTAVENÍ RYCHLOSTI
VENTILÁTORU
Pro dosažení dobrého větrání kabiny po-
stupujte takto:
❒úplně otevřete střední a postranní vý-
dechy vzduchu;
❒otočte ovladač Ana modré pole;
❒posuňte šoupátko Bna
¶;
❒otočte ovladač Cna požadovanou ry-
chlost;
❒otočte ovladač Dna
¥.RECIRKULACE VZDUCHU
V KABINĚ
Posuňte šoupátko Bdo polohy
v.
Doporučujeme zapnout recirkulaci vzdu-
chu v kabině při stání v koloně nebo v tu-
nelu, aby se zabránilo přívodu znečištěné-
ho vzduchu zvenku.
Nenechávejte recirkulaci dlouho v provo-
zu, zvlášť pokud ve vozidle cestuje více
osob, aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu na požadované
podmínky podle nastavení soustavy („to-
pení“ nebo „chlazení“). V každém přípa-
dě se nedoporučuje zapínat recirkulaci
v deštivých/chladných dnech, protože by
se zvyšovalo zamlžení skel.ODMLŽENÍ/ODMRAZENÍ
VYHŘÍVANÉHO ZADNÍHO
OKNA A VNĚJŠÍCH ZPĚTNÝCH
ZRCÁTEK
(je-li součástí výbavy vozidla) obr.45
Funkce se zapne (stiskem tlačítka. Při
zapnutí topení se na tomto tlačítku roz-
svítí kontrolka.
Funkce se vypne opětovným stiskem tla-
čítka (.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by je po-
škodit.
obr. 45F0T0048m

46
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

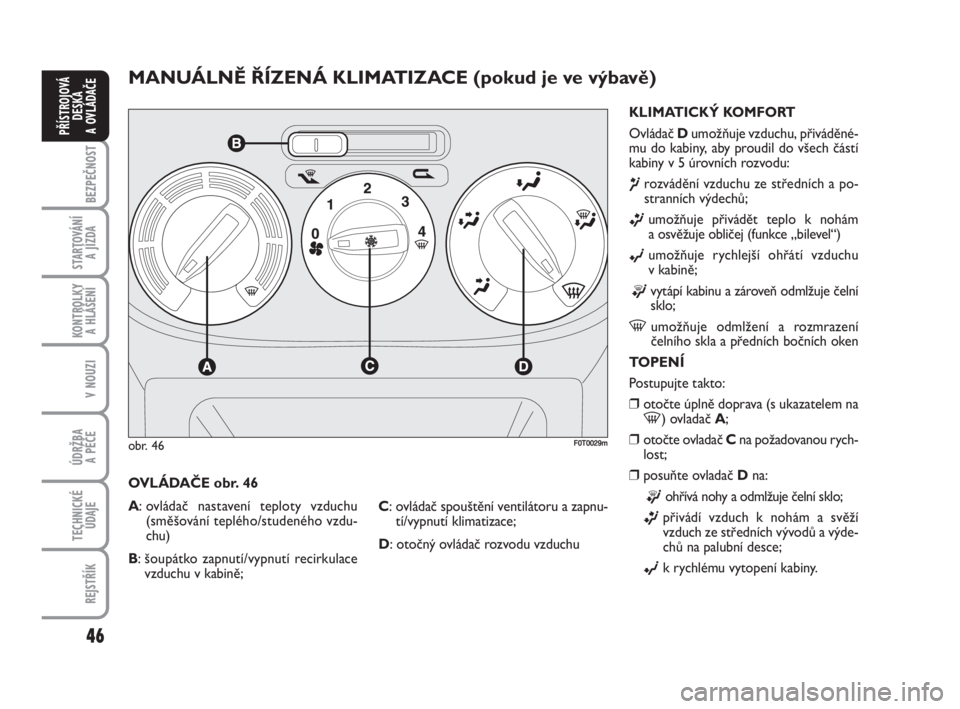

MANUÁLNĚ ŘÍZENÁ KLIMATIZACE (pokud je ve výbavě)
KLIMATICKÝ KOMFORT
Ovládač Dumožňuje vzduchu, přiváděné-
mu do kabiny, aby proudil do všech částí
kabiny v 5 úrovních rozvodu:
¶rozvádění vzduchu ze středních a po-
stranních výdechů;
ßumožňuje přivádět teplo k nohám
a osvěžuje obličej (funkce „bilevel“)
©umožňuje rychlejší ohřátí vzduchu
v kabině;
®vytápí kabinu a zároveň odmlžuje čelní
sklo;
-umožňuje odmlžení a rozmrazení
čelního skla a předních bočních oken
TOPENÍ
Postupujte takto:
❒otočte úplně doprava (s ukazatelem na
-) ovladač A;
❒otočte ovladač Cna požadovanou rych-
lost;
❒posuňte ovladač Dna:
®ohřívá nohy a odmlžuje čelní sklo;
ßpřivádí vzduch k nohám a svěží
vzduch ze středních vývodů a výde-
chů na palubní desce;
©k rychlému vytopení kabiny. OVLÁDAČE obr. 46
A: ovládač nastavení teploty vzduchu
(směšování teplého/studeného vzdu-
chu)
B: šoupátko zapnutí/vypnutí recirkulace
vzduchu v kabině;C: ovládač spouštění ventilátoru a zapnu-
tí/vypnutí klimatizace;
D: otočný ovládač rozvodu vzduchu
obr. 46F0T0029m

47
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

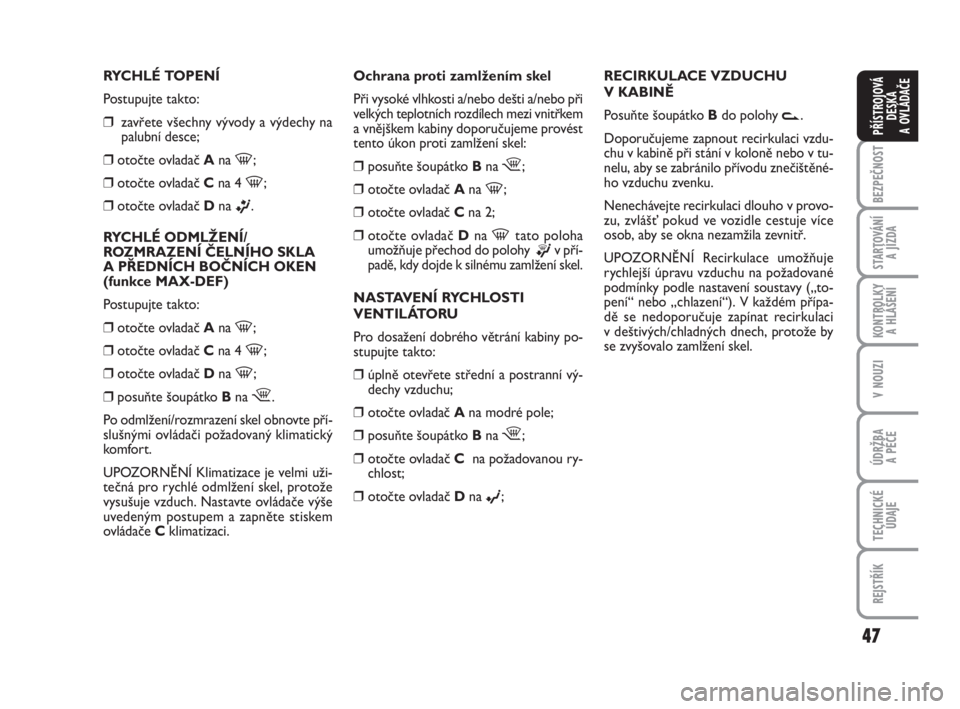

RYCHLÉ TOPENÍ
Postupujte takto:
❒zavřete všechny vývody a výdechy na
palubní desce;
❒otočte ovladač Ana
-;
❒otočte ovladač Cna 4
-;
❒otočte ovladač Dna
ß.
RYCHLÉ ODMLŽENÍ/
ROZMRAZENÍ ČELNÍHO SKLA
A PŘEDNÍCH BOČNÍCH OKEN
(funkce MAX-DEF)
Postupujte takto:
❒otočte ovladač Ana
-;
❒otočte ovladač Cna 4
-;
❒otočte ovladač Dna
-;
❒posuňte šoupátko Bna
¶.
Po odmlžení/rozmrazení skel obnovte pří-
slušnými ovládači požadovaný klimatický
komfort.
UPOZORNĚNÍ Klimatizace je velmi uži-
tečná pro rychlé odmlžení skel, protože
vysušuje vzduch. Nastavte ovládače výše
uvedeným postupem a zapněte stiskem
ovládače Cklimatizaci.Ochrana proti zamlžením skel
Při vysoké vlhkosti a/nebo dešti a/nebo při
velkých teplotních rozdílech mezi vnitřkem
a vnějškem kabiny doporučujeme provést
tento úkon proti zamlžení skel:
❒posuňte šoupátko Bna
¶;
❒otočte ovladač Ana
-;
❒otočte ovladač Cna 2;
❒otočte ovladač Dna
-tato poloha
umožňuje přechod do polohy
®v pří-
padě, kdy dojde k silnému zamlžení skel.
NASTAVENÍ RYCHLOSTI
VENTILÁTORU
Pro dosažení dobrého větrání kabiny po-
stupujte takto:
❒úplně otevřete střední a postranní vý-
dechy vzduchu;
❒otočte ovladač Ana modré pole;
❒posuňte šoupátko Bna
¶;
❒otočte ovladač Cna požadovanou ry-
chlost;
❒otočte ovladač Dna
©;RECIRKULACE VZDUCHU
V KABINĚ
Posuňte šoupátko Bdo polohy
v.
Doporučujeme zapnout recirkulaci vzdu-
chu v kabině při stání v koloně nebo v tu-
nelu, aby se zabránilo přívodu znečištěné-
ho vzduchu zvenku.
Nenechávejte recirkulaci dlouho v provo-
zu, zvlášť pokud ve vozidle cestuje více
osob, aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu na požadované
podmínky podle nastavení soustavy („to-
pení“ nebo „chlazení“). V každém přípa-
dě se nedoporučuje zapínat recirkulaci
v deštivých/chladných dnech, protože by
se zvyšovalo zamlžení skel.

48
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
ÚDRŽBA SOUSTAVY
Během zimního období je nutno zapnout
klimatizaci alespoň jednou za měsíc na asi
10 minut. Před letním obdobím nechejte
klimatizaci zkontrolovat u autorizovaného
servisu Fiat.
ODMLŽENÍ/ODMRAZENÍ
VYHŘÍVANÉHO ZADNÍHO
OKNA A VNĚJŠÍCH ZPĚTNÝCH
ZRCÁTEK
(je-li součástí výbavy vozidla) obr.47
Funkce se zapne (stiskem tlačítka. Při
zapnutí topení se na tomto tlačítku roz-
svítí kontrolka.
Funkce se vypne opětovným stiskem tla-
čítka (.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by je po-

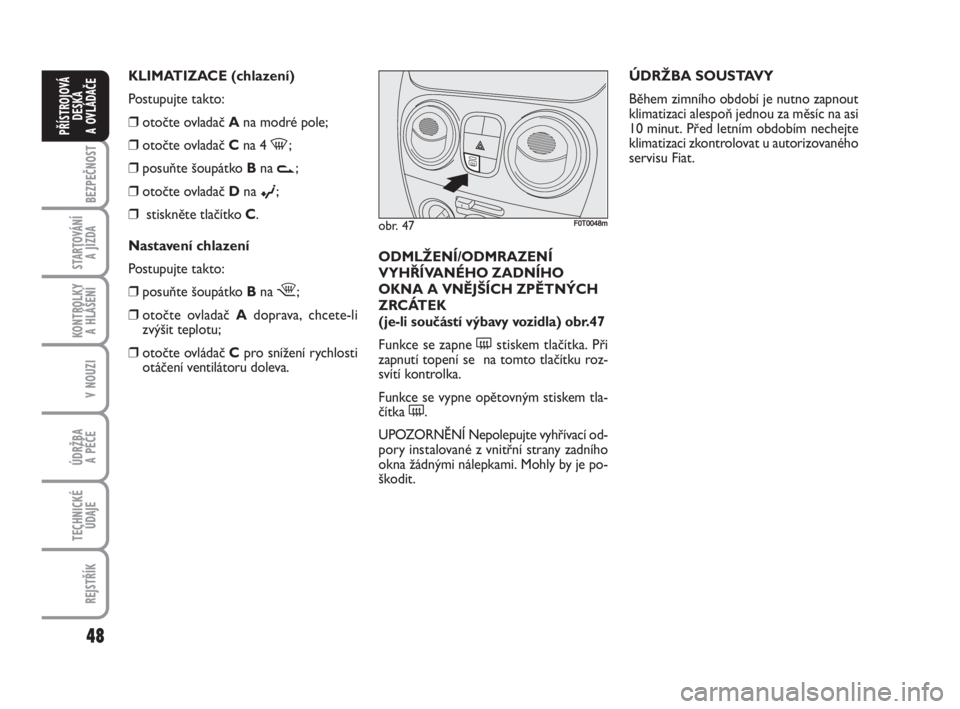

škodit. KLIMATIZACE (chlazení)
Postupujte takto:
❒otočte ovladač Ana modré pole;
❒otočte ovladač Cna 4
-;
❒posuňte šoupátko Bna
v;
❒otočte ovladač Dna
©;
❒stiskněte tlačítko C.
Nastavení chlazení
Postupujte takto:
❒posuňte šoupátko Bna
¶;
❒otočte ovladač Adoprava, chcete-li
zvýšit teplotu;
❒otočte ovládač Cpro snížení rychlosti
otáčení ventilátoru doleva.
obr. 47F0T0048m

49
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE

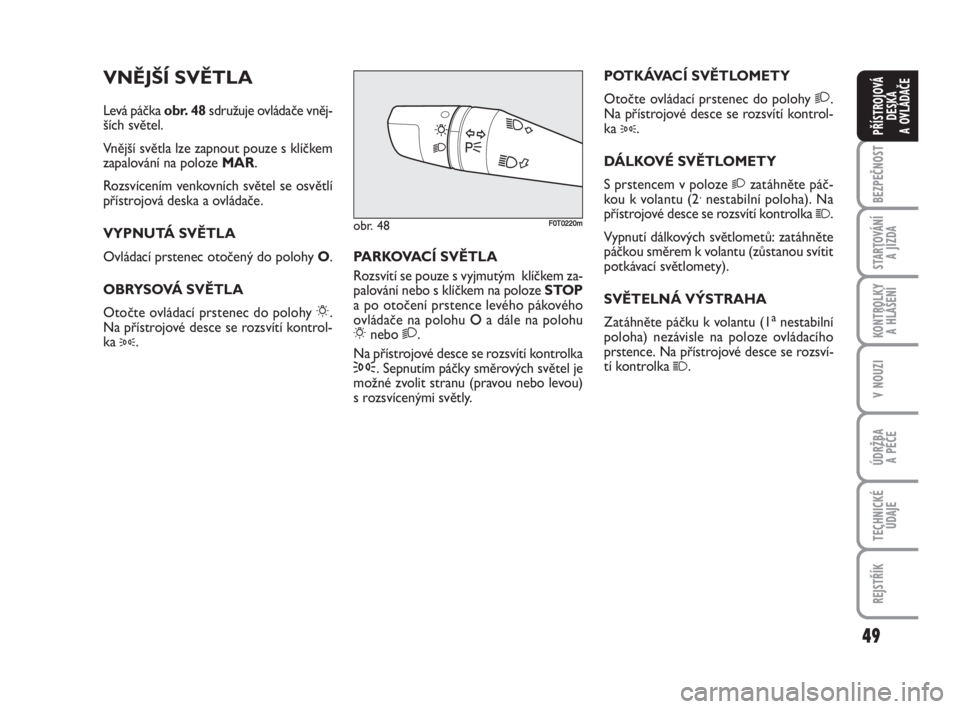

VNĚJŠÍ SVĚTLA
Levá páčka obr. 48sdružuje ovládače vněj-
ších světel.
Vnější světla lze zapnout pouze s klíčkem
zapalování na poloze MAR.
Rozsvícením venkovních světel se osvětlí
přístrojová deska a ovládače.
VYPNUTÁ SVĚTLA
Ovládací prstenec otočený do polohy O.
OBRYSOVÁ SVĚTLA
Otočte ovládací prstenec do polohy 6.
Na přístrojové desce se rozsvítí kontrol-
ka
3.POTKÁVACÍ SVĚTLOMETY
Otočte ovládací prstenec do polohy 2.
Na přístrojové desce se rozsvítí kontrol-
ka
3.
DÁLKOVÉ SVĚTLOMETY
S prstencem v poloze
2zatáhněte páč-
kou k volantu (2.nestabilní poloha). Na
přístrojové desce se rozsvítí kontrolka 1.
Vypnutí dálkových světlometů: zatáhněte
páčkou směrem k volantu (zůstanou svítit
potkávací světlomety).
SVĚTELNÁ VÝSTRAHA
Zatáhněte páčku k volantu (1
anestabilní
poloha) nezávisle na poloze ovládacího
prstence. Na přístrojové desce se rozsví-
tí kontrolka
1. PARKOVACÍ SVĚTLA
Rozsvítí se pouze s vyjmutým klíčkem za-
palování nebo s klíčkem na poloze STOP
a po otočení prstence levého pákového
ovládače na polohu Oa dále na polohu
6nebo 2.
Na přístrojové desce se rozsvítí kontrolka
3. Sepnutím páčky směrových světel je
možné zvolit stranu (pravou nebo levou)
s rozsvícenými světly.
obr. 48F0T0220m
