DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de controle-/waarschuwingslampjes kunnen per uit-
voering verschillen.
1.Luchtrooster voor lucht naar de zijruiten - 2.Verstel- en regelbaar luchtrooster - 3.Linker hendel: bediening buitenverlichting -
4.Instrumentenpaneel en lampjes - 5.Rechter hendel: bediening ruitenwissers, achterruitwisser, trip computer - 6.Autoradio (indien aan-
wezig) - 7.Knop waarschuwingsknipperlichten, achterruitverwarming, knop voor in-/uitschakeling ASR / Traction Plus (indien aanwezig),
ontgrendelknop achterdeuren (indien aanwezig) - 8.Airbag passagierszijde (indien aanwezig) - 9.Opbergvak/dashboardkastje (indien aan-
wezig) - 10.Verstel- en regelbare luchtroosters - 11.Bedieningsknoppen verwarming/ventilatie/airconditioning - 12.Opbergvak - 13.Con-
tactslot - 14.Airbag bestuurderszijde - 15.Hendel motorkapontgrendeling - 16.Schakelaarpaneel: mistlampen voor/mistachter-
licht/koplampverstelling/ display
5
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
F0T0070m
fig. 1
001-035 Fiorino NL 1ed:_ 9-12-2009 10:14 Pagina 5

75
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

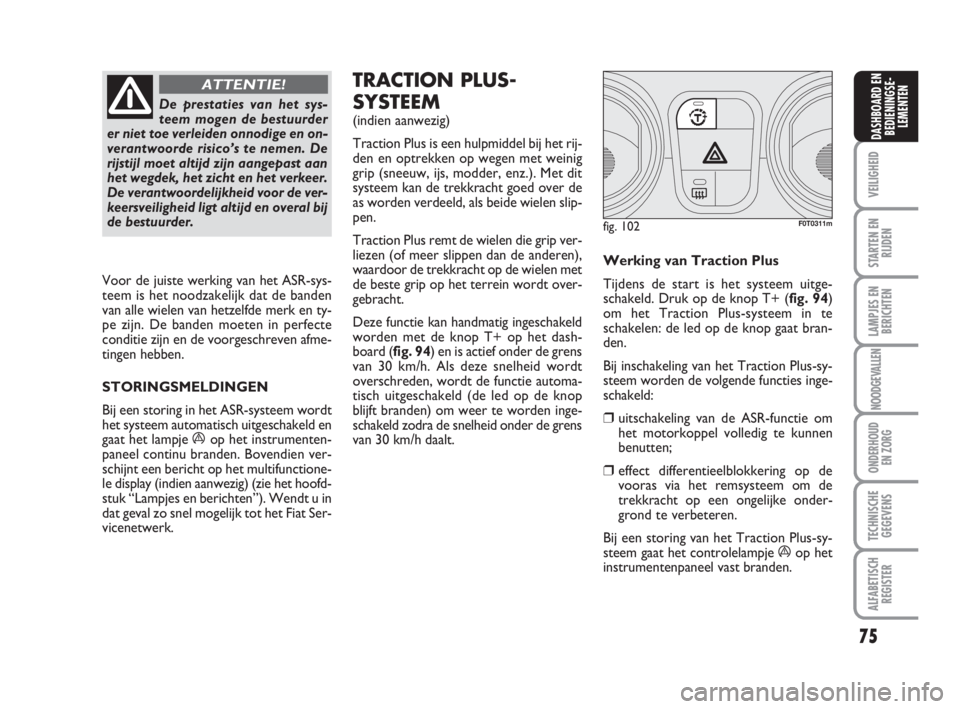

De prestaties van het sys-
teem mogen de bestuurder
er niet toe verleiden onnodige en on-
verantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
Voor de juiste werking van het ASR-sys-
teem is het noodzakelijk dat de banden
van alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in perfecte
conditie zijn en de voorgeschreven afme-
tingen hebben.
STORINGSMELDINGEN
Bij een storing in het ASR-systeem wordt
het systeem automatisch uitgeschakeld en
gaat het lampje
áop het instrumenten-
paneel continu branden. Bovendien ver-
schijnt een bericht op het multifunctione-
le display (indien aanwezig) (zie het hoofd-
stuk “Lampjes en berichten”). Wendt u in
dat geval zo snel mogelijk tot het Fiat Ser-
vicenetwerk.
TRACTION PLUS-
SYSTEEM
(indien aanwezig)
Traction Plus is een hulpmiddel bij het rij-
den en optrekken op wegen met weinig
grip (sneeuw, ijs, modder, enz.). Met dit
systeem kan de trekkracht goed over de
as worden verdeeld, als beide wielen slip-
pen.
Traction Plus remt de wielen die grip ver-
liezen (of meer slippen dan de anderen),
waardoor de trekkracht op de wielen met
de beste grip op het terrein wordt over-
gebracht.
Deze functie kan handmatig ingeschakeld
worden met de knop T+ op het dash-
board (fig. 94) en is actief onder de grens
van 30 km/h. Als deze snelheid wordt
overschreden, wordt de functie automa-
tisch uitgeschakeld (de led op de knop
blijft branden) om weer te worden inge-
schakeld zodra de snelheid onder de grens
van 30 km/h daalt.Werking van Traction Plus
Tijdens de start is het systeem uitge-
schakeld. Druk op de knop T+ (fig. 94)
om het Traction Plus-systeem in te
schakelen: de led op de knop gaat bran-
den.
Bij inschakeling van het Traction Plus-sy-
steem worden de volgende functies inge-
schakeld:
❒uitschakeling van de ASR-functie om
het motorkoppel volledig te kunnen
benutten;
❒effect differentieelblokkering op de
vooras via het remsysteem om de
trekkracht op een ongelijke onder-
grond te verbeteren.
Bij een storing van het Traction Plus-sy-
steem gaat het controlelampje
áop het
instrumentenpaneel vast branden.
fig. 102F0T0311m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 75

115
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
STORING ABS (geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Het lampje gaat branden als het systeem
defect of niet beschikbaar is. In dat geval
blijft het remsysteem normaal werken,
maar zonder de mogelijkheden van het
ABS. Rijd voorzichtig verder en wendt u
zo snel mogelijk tot het Fiat Servicenet-
werk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
STORING IN
EBD (rood)
(geel)
Als bij een draaiende motor tegelijkertijd
de waarschuwingslampjes
xen >gaan
branden, dan is er een storing in het EBD-
systeem of is het systeem niet beschikbaar;
in dat geval kunnen bij hard remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen.
Rijd zeer voorzichtig naar de dichtstbij-
zijnde werkplaats van het Fiat Servicenet-
werk om het systeem te laten controleren.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
>
x>v
BRANDEN CONTINU:
TE LAGE
MOTOROLIEDRUK (rood)
KNIPPEREN: OLIEKWALITEIT
ONVOLDOENDE
(alleen Multijet-uitvoeringen met DPF - rood)
Als de contactsleutel op MARwordt gezet,
gaat het lampje branden; direct na het aans-
laan van de motor moet het lampje doven.
1. Te lage motoroliedruk
Het lampje brandt continu (voor bepaal-
de uitvoeringen/markten, waar voorzien)
en verschijnt er een bericht op het display
wanneer het systeem detecteert dat de
motoroliedruk te laag is.STORING ESP /
TRACTION PLUS
(geel)
Als u de contactsleutel in stand MAR
draait, gaat het lampje branden. Na enke-
le seconden moet het lampje doven.
Als het lampje niet dooft of tijdens het rij-
den blijft branden en het lampje op de
knop ASR OFF gaat branden, wendt u dan
tot het Fiat Servicenetwerk.
Op enkele uitvoeringen verschijnt de bij-
behorende melding op het display.
OpmerkingAls het lampje knippert tij-
dens het rijden, dan geeft dit aan dat het
ESP in werking is getreden.
áAls het lampje vtijdens
het rijden gaat branden (op
enkele uitvoeringen verschijnt ook
een melding op het display), zet dan
onmiddellijk de motor uit en wendt
u tot het Fiat Servicenetwerk.
ATTENTIE!
2. Oliekwaliteit onvoldoende
(alleen Multijet-uitvoeringen met
DPF)
Het lampje knippert en er verschijnt (voor
bepaalde uitvoeringen/markten, waar voor-
zien) een bericht op het display. Afhanke-
lijk van de uitvoering kan het lampje op een
van de volgende wijzen knipperen:
– gedurende 1 minuut om de twee uur;
– tot de olie wordt ververst, waarbij het
lampje om de 3 minuten 5 seconden uit
blijft.
Na de eerste melding blijft het lampje na
iedere start knipperen op de eerder be-
schreven wijzen zolang de motorolie niet
is ververst. Er verschijnt een bijbehoren-
de melding op het display (voor bepaalde
uitvoeringen/markten, waar voorzien).
Als dit lampje gaat knipperen betekent dit
niet dat er sprake is van een defect aan het
voertuig, maar wordt de klant gewaar-
schuwd over het feit dat het normale ge-
bruik van het voertuig heeft geleid tot de
noodzaak van olieverversing.
111-122 Fiorino NL 1ed:_ 11-12-2009 10:41 Pagina 115

1.4
186
LAMPJES EN
BERICHTEN
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS

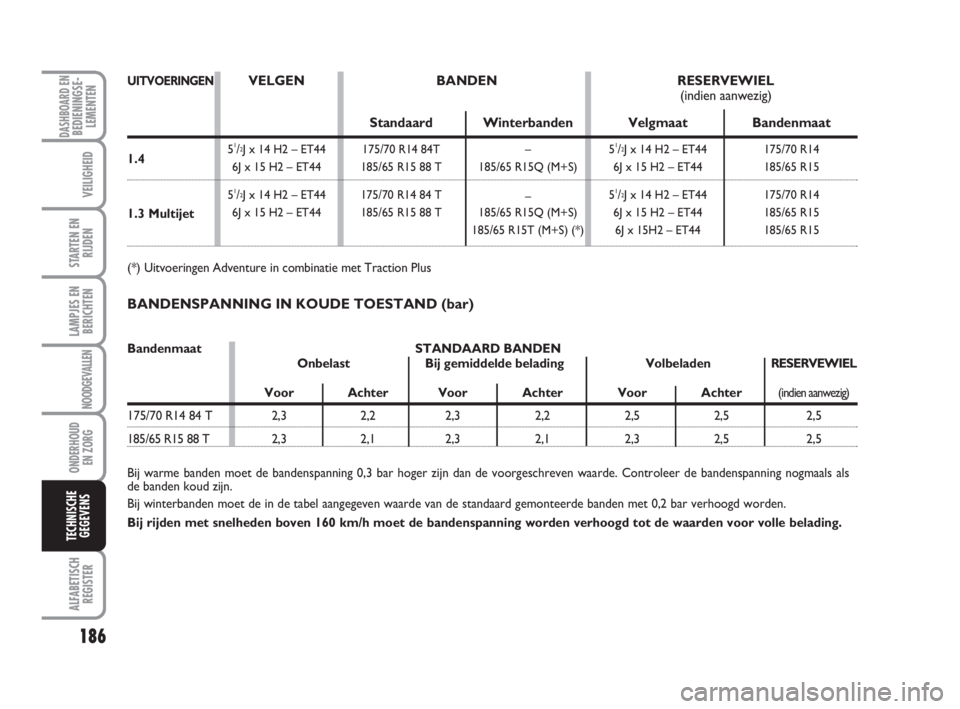

BANDENSPANNING IN KOUDE TOESTAND (bar)
Bij warme banden moet de bandenspanning 0,3 bar hoger zijn dan de voorgeschreven waarde. Controleer de bandenspanning nogmaals als
de banden koud zijn.
Bij winterbanden moet de in de tabel aangegeven waarde van de standaard gemonteerde banden met 0,2 bar verhoogd worden.
Bij rijden met snelheden boven 160 km/h moet de bandenspanning worden verhoogd tot de waarden voor volle belading. Bandenmaat STANDAARD BANDEN
Onbelast Bij gemiddelde belading Volbeladen RESERVEWIEL
Voor Achter Voor Achter Voor Achter(indien aanwezig)
175/70 R14 84 T 2,3 2,2 2,3 2,2 2,5 2,5 2,5
185/65 R15 88 T 2,3 2,1 2,3 2,1 2,3 2,5 2,5
1.3 Multijet
UITVOERINGENVELGEN BANDEN RESERVEWIEL
(indien aanwezig)
Standaard Winterbanden Velgmaat Bandenmaat
51/2J x 14 H2 – ET44 175/70 R14 84T – 51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
5
1/2J x 14 H2 – ET44 175/70 R14 84 T
–51/2J x 14 H2 – ET44 175/70 R14
6J x 15 H2 – ET44 185/65 R15 88 T 185/65 R15Q (M+S) 6J x 15 H2 – ET44 185/65 R15
185/65 R15T (M+S) (*) 6J x 15H2 – ET44 185/65 R15
(*) Uitvoeringen Adventure in combinatie met Traction Plus
