FIAT FIORINO 2011 Drift- och underhållshandbok (in Swedish)

240
FUNKTIONER OCH
REGLERINGAR
RADIO
(TUNER)
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
SNABBGUIDE
Knapp
¯N
˙
O
1 2 3 4 5 6
Knapp
˚
¯˙
N
O
RADIOFUNKTIONER
Sökning av radiostation:
•Automatisk sökning
•Manuell sökning
Lagring av vald radiostation
Återkalla lagrad station
Funktion
Automatisk sökning: nedtryckning av knapparna ¯eller ˙(längre nedtryckning för att gå snabbt framåt)
Manuell sökning: nedtryckning av knapparna Neller O(längre nedtryckning för att gå snabbt framåt)
Längre nedtryckning av knapparna
respektive för förinställning/minne från 1 till 6
Längre nedtryckning av respektive knappar
för förinställning/minne från 1 till 6
CD-FUNKTIONER
Utmatning av CD
Spela föregående/nästa spår
Snabbspolning bakåt/framåt av CD-spår
Spela föregående/nästa mapp (för CD-MP3)
Funktion
Kort nedtryckning av knappen
Kort nedtryckning av knapparna
¯eller ˙
Längre nedtryckning av knapparna ¯eller ˙
Kort nedtryckning av knapparna Neller O
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 240

241
FUNKTIONER OCH
REGLERINGAR
RADIO
(TUNER)
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
SNABBGUIDE
REGLAGE PÅ RATTEN
(till versioner/marknader där
den förutses)
F0T0297m
F0T0297m
Knapp
&
+
–
SRC
▲
▼
FUNKTION
Aktivering/inaktivering AudioMute
(med tänd radio)
Öka volymen
Minska volymen
Knapp för val av radions frekvensområde
(FM1, FM2, FMT, MW, LW) och ljudkälla
(Radio – CD – MP3 – CD-växlare)
Radio: komma åt förvalda stationer (från 1 till 6)
CD-spelare: söka nästa spår
CD-växlare: välja nästa spår
Radio: komma åt förvalda stationer (från 6 till 1)
CD-spelare: söka föregående spår
CD-växlare: välja föregående spårFunktion
Kort nedtryckning av knappen
Nedtryckning av knappen
Nedtryckning av knappen
Nedtryckning av knappen
Nedtryckning av knappen
Nedtryckning av knappen
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 241

242
FUNKTIONER OCH
REGLERINGAR
RADIO
(TUNER)
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
SNABBGUIDE
CD-sektion
❒Direkt val av skivan;
❒Val av spår (framåt/bakåt);
❒Snabbspolning (framåt/bakåt) av spåren;
❒Funktionen CD Display: visning av ski-
vans namn/tid som gått från början av
spåret;
❒Läsning av ljud-CD, CD-R och CD-RW. ALLMÄN INFORMATION
Bilradion har de följande funktionerna:
Radiosektion
❒PLL-avstämning med frekvensbanden
FM/AM/MW/LW;
❒RDS (Radio Data System) med TA-
funktion (trafikinformation) – TP (tra-
fikprogram) – EON (Enhanced Other
Network) – REG (regionala program);
❒AF: val av sökning av alternativa fre-
kvenser på RDS-läget;
❒förberedelse nödlarm;
❒automatisk/manuell avstämning av sta-
tioner;
❒FM Multipath detector;
❒manuell sparning av 30 stationer:
18 i FM-bandet (6 i FM1, 6 i FM2,
6 i FMT), 6 i MW-bandet och 6 i LW-
bandet;
❒automatisk sparning (AUTOSTORE-
funktion) av 6 stationer i motsvarande
FM-band;
❒funktionen SPEED VOLUME: automa-
tisk reglering av volymen i förhållande
till fordonets hastighet;
❒automatiskt val av stereo/mono.
På multimediala CD-skivor
har även data registrerats ut-
över ljud. Återgivningen av en
sådan CD-skiva kan orsaka
brus på en volym som kan ställa tra-
fiksäkerheten på spel, och orsaka ska-
dor på slutliga stadier och högtalarna.
CD MP3-sektion
❒Funktionen MP3-Info (ID3-TAG);
❒Val av mapp (föregående/nästa);
❒Val av spår (framåt/bakåt);
❒Snabbspolning (framåt/bakåt) av spåren;
❒Funktionen MP3 Display: visning av
mappens namn, ID3-TAG-information,
tid som gått från början av spåret, fil-
namn);
❒Läsning av ljud eller data-CD, CD-R och
CD-RW.
Ljud Sektion
❒Funktionen Mute/Paus;
❒Funktionen Soft Mute;
❒Funktionen Loudness;
❒Grafisk utjämnare med 7 band;
❒Separat inställning av höga/låga toner;
❒Balansering höger/vänster kanaler.
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 242

243
SNABBGUIDE
RADIO
(TUNER)
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
FUNKTIONER OCH
REGLERINGAR

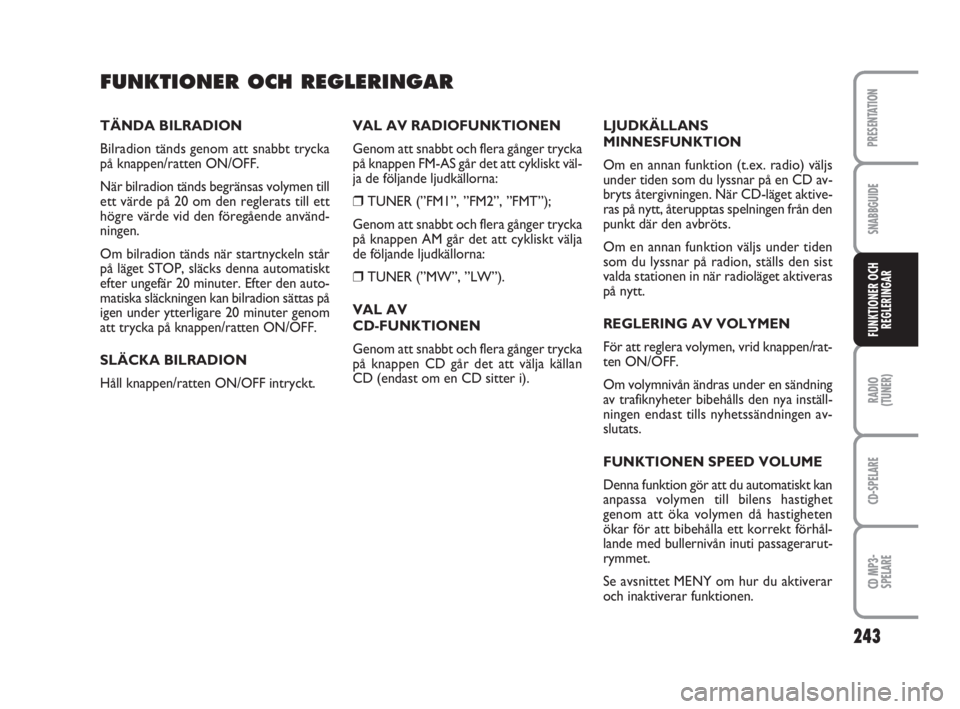

VAL AV RADIOFUNKTIONEN
Genom att snabbt och flera gånger trycka
på knappen FM-AS går det att cykliskt väl-
ja de följande ljudkällorna:
❒TUNER (”FM1”, ”FM2”, ”FMT”);
Genom att snabbt och flera gånger trycka
på knappen AM går det att cykliskt välja
de följande ljudkällorna:
❒TUNER (”MW”, ”LW”).
VAL AV
CD-FUNKTIONEN
Genom att snabbt och flera gånger trycka
på knappen CD går det att välja källan
CD (endast om en CD sitter i).LJUDKÄLLANS
MINNESFUNKTION
Om en annan funktion (t.ex. radio) väljs
under tiden som du lyssnar på en CD av-
bryts återgivningen. När CD-läget aktive-
ras på nytt, återupptas spelningen från den
punkt där den avbröts.
Om en annan funktion väljs under tiden
som du lyssnar på radion, ställs den sist
valda stationen in när radioläget aktiveras
på nytt.
REGLERING AV VOLYMEN
För att reglera volymen, vrid knappen/rat-
ten ON/OFF.
Om volymnivån ändras under en sändning
av trafiknyheter bibehålls den nya inställ-
ningen endast tills nyhetssändningen av-
slutats.
FUNKTIONEN SPEED VOLUME
Denna funktion gör att du automatiskt kan
anpassa volymen till bilens hastighet
genom att öka volymen då hastigheten
ökar för att bibehålla ett korrekt förhål-
lande med bullernivån inuti passagerarut-
rymmet.
Se avsnittet MENY om hur du aktiverar
och inaktiverar funktionen. TÄNDA BILRADION
Bilradion tänds genom att snabbt trycka
på knappen/ratten ON/OFF.
När bilradion tänds begränsas volymen till
ett värde på 20 om den reglerats till ett
högre värde vid den föregående använd-
ningen.
Om bilradion tänds när startnyckeln står
på läget STOP, släcks denna automatiskt
efter ungefär 20 minuter. Efter den auto-
matiska släckningen kan bilradion sättas på
igen under ytterligare 20 minuter genom
att trycka på knappen/ratten ON/OFF.
SLÄCKA BILRADION
Håll knappen/ratten ON/OFF intryckt.
FUNKTIONER OCH REGLERINGAR
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 243

SNABBGUIDE
244
RADIO
(TUNER)
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
FUNKTIONER OCH
REGLERINGAR

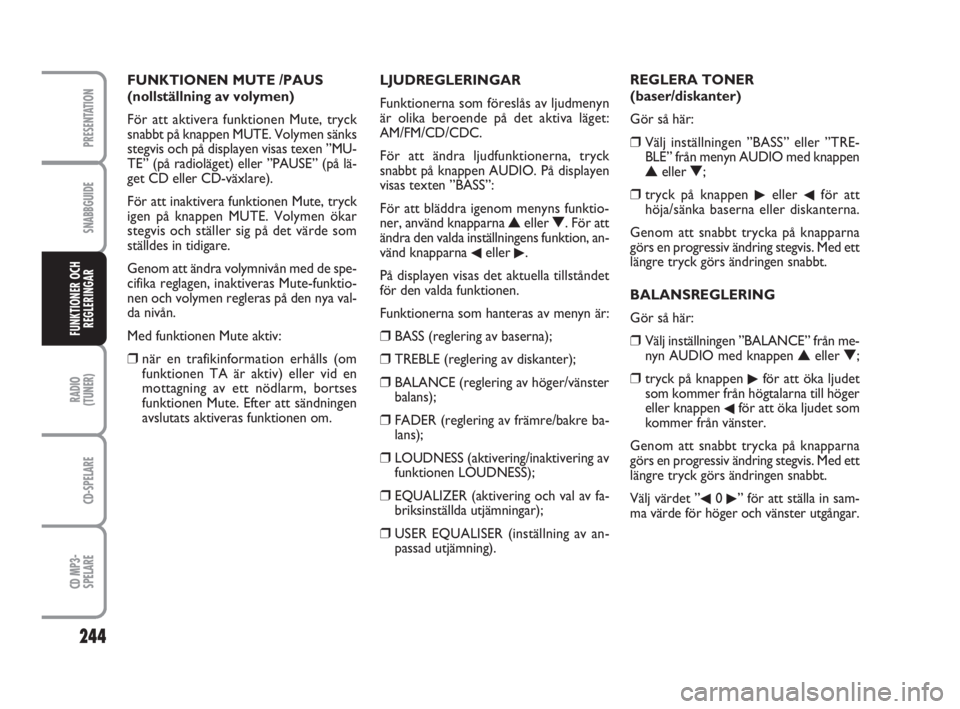

LJUDREGLERINGAR
Funktionerna som föreslås av ljudmenyn
är olika beroende på det aktiva läget:
AM/FM/CD/CDC.
För att ändra ljudfunktionerna, tryck
snabbt på knappen AUDIO. På displayen
visas texten ”BASS”:
För att bläddra igenom menyns funktio-
ner, använd knapparna
Neller O. För att
ändra den valda inställningens funktion, an-
vänd knapparna
¯eller ˙.
På displayen visas det aktuella tillståndet
för den valda funktionen.
Funktionerna som hanteras av menyn är:
❒BASS (reglering av baserna);
❒TREBLE (reglering av diskanter);
❒BALANCE (reglering av höger/vänster
balans);
❒FADER (reglering av främre/bakre ba-
lans);
❒LOUDNESS (aktivering/inaktivering av
funktionen LOUDNESS);
❒EQUALIZER (aktivering och val av fa-
briksinställda utjämningar);
❒USER EQUALISER (inställning av an-
passad utjämning).REGLERA TONER
(baser/diskanter)
Gör så här:
❒Välj inställningen ”BASS” eller ”TRE-
BLE” från menyn AUDIO med knappen
Neller O;
❒tryck på knappen ˙eller ¯för att
höja/sänka baserna eller diskanterna.
Genom att snabbt trycka på knapparna
görs en progressiv ändring stegvis. Med ett
längre tryck görs ändringen snabbt.
BALANSREGLERING
Gör så här:
❒Välj inställningen ”BALANCE” från me-
nyn AUDIO med knappen Neller O;
❒tryck på knappen ˙för att öka ljudet
som kommer från högtalarna till höger
eller knappen
¯för att öka ljudet som
kommer från vänster.
Genom att snabbt trycka på knapparna
görs en progressiv ändring stegvis. Med ett
längre tryck görs ändringen snabbt.
Välj värdet ”
¯0 ˙” för att ställa in sam-
ma värde för höger och vänster utgångar. FUNKTIONEN MUTE /PAUS
(nollställning av volymen)
För att aktivera funktionen Mute, tryck
snabbt på knappen MUTE. Volymen sänks
stegvis och på displayen visas texen ”MU-
TE” (på radioläget) eller ”PAUSE” (på lä-
get CD eller CD-växlare).
För att inaktivera funktionen Mute, tryck
igen på knappen MUTE. Volymen ökar
stegvis och ställer sig på det värde som
ställdes in tidigare.
Genom att ändra volymnivån med de spe-
cifika reglagen, inaktiveras Mute-funktio-
nen och volymen regleras på den nya val-
da nivån.
Med funktionen Mute aktiv:
❒när en trafikinformation erhålls (om
funktionen TA är aktiv) eller vid en
mottagning av ett nödlarm, bortses
funktionen Mute. Efter att sändningen
avslutats aktiveras funktionen om.
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 244

245
SNABBGUIDE
RADIO
(TUNER)
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
FUNKTIONER OCH
REGLERINGAR

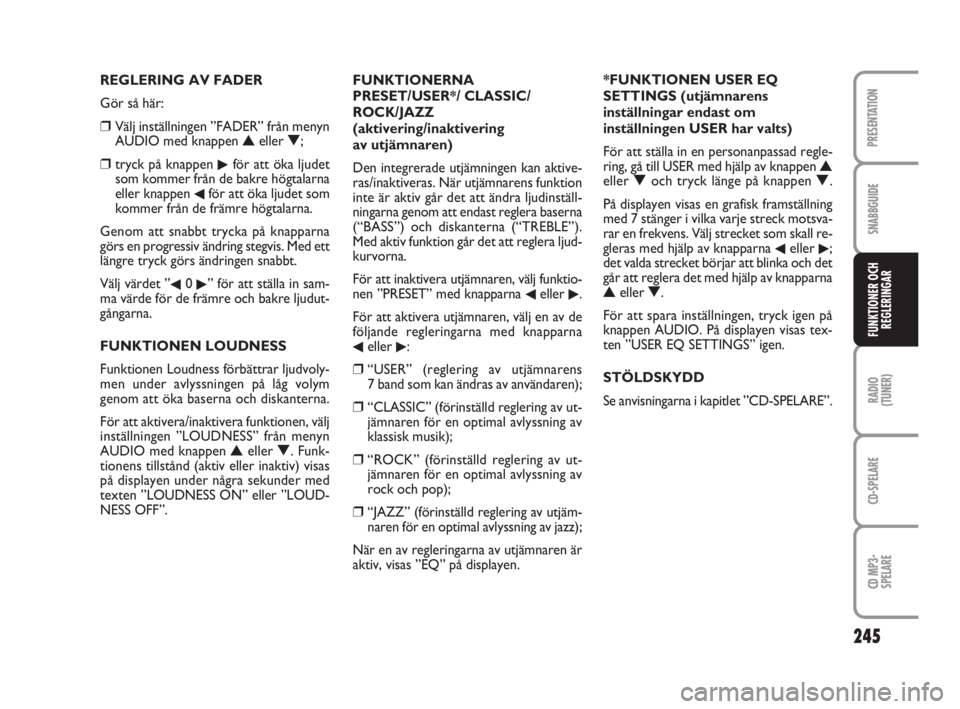

FUNKTIONERNA
PRESET/USER*/ CLASSIC/
ROCK/JAZZ
(aktivering/inaktivering
av utjämnaren)
Den integrerade utjämningen kan aktive-
ras/inaktiveras. När utjämnarens funktion
inte är aktiv går det att ändra ljudinställ-
ningarna genom att endast reglera baserna
(“BASS”) och diskanterna (“TREBLE”).
Med aktiv funktion går det att reglera ljud-
kurvorna.
För att inaktivera utjämnaren, välj funktio-
nen ”PRESET” med knapparna
¯eller ˙.
För att aktivera utjämnaren, välj en av de
följande regleringarna med knapparna
¯eller ˙:
❒“USER” (reglering av utjämnarens
7 band som kan ändras av användaren);
❒“CLASSIC” (förinställd reglering av ut-
jämnaren för en optimal avlyssning av
klassisk musik);
❒“ROCK” (förinställd reglering av ut-
jämnaren för en optimal avlyssning av
rock och pop);
❒“JAZZ” (förinställd reglering av utjäm-
naren för en optimal avlyssning av jazz);
När en av regleringarna av utjämnaren är
aktiv, visas ”EQ” på displayen.*FUNKTIONEN USER EQ
SETTINGS (utjämnarens
inställningar endast om
inställningen USER har valts)
För att ställa in en personanpassad regle-
ring, gå till USER med hjälp av knappen
Neller Ooch tryck länge på knappen O.
På displayen visas en grafisk framställning
med 7 stänger i vilka varje streck motsva-
rar en frekvens. Välj strecket som skall re-
gleras med hjälp av knapparna
¯eller ˙;
det valda strecket börjar att blinka och det
går att reglera det med hjälp av knapparna
Neller O.
För att spara inställningen, tryck igen på
knappen AUDIO. På displayen visas tex-
ten ”USER EQ SETTINGS” igen.
STÖLDSKYDD
Se anvisningarna i kapitlet ”CD-SPELARE”. REGLERING AV FADER
Gör så här:
❒Välj inställningen ”FADER” från menyn
AUDIO med knappen Neller O;
❒tryck på knappen ˙för att öka ljudet
som kommer från de bakre högtalarna
eller knappen
¯för att öka ljudet som
kommer från de främre högtalarna.
Genom att snabbt trycka på knapparna
görs en progressiv ändring stegvis. Med ett
längre tryck görs ändringen snabbt.
Välj värdet ”
¯0 ˙” för att ställa in sam-
ma värde för de främre och bakre ljudut-
gångarna.
FUNKTIONEN LOUDNESS
Funktionen Loudness förbättrar ljudvoly-
men under avlyssningen på låg volym
genom att öka baserna och diskanterna.
För att aktivera/inaktivera funktionen, välj
inställningen ”LOUDNESS” från menyn
AUDIO med knappen
Neller O. Funk-
tionens tillstånd (aktiv eller inaktiv) visas
på displayen under några sekunder med
texten ”LOUDNESS ON” eller ”LOUD-
NESS OFF”.
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 245

SNABBGUIDE
246
FUNKTIONER OCH
REGLERINGAR
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
RADIO
(TUNER)

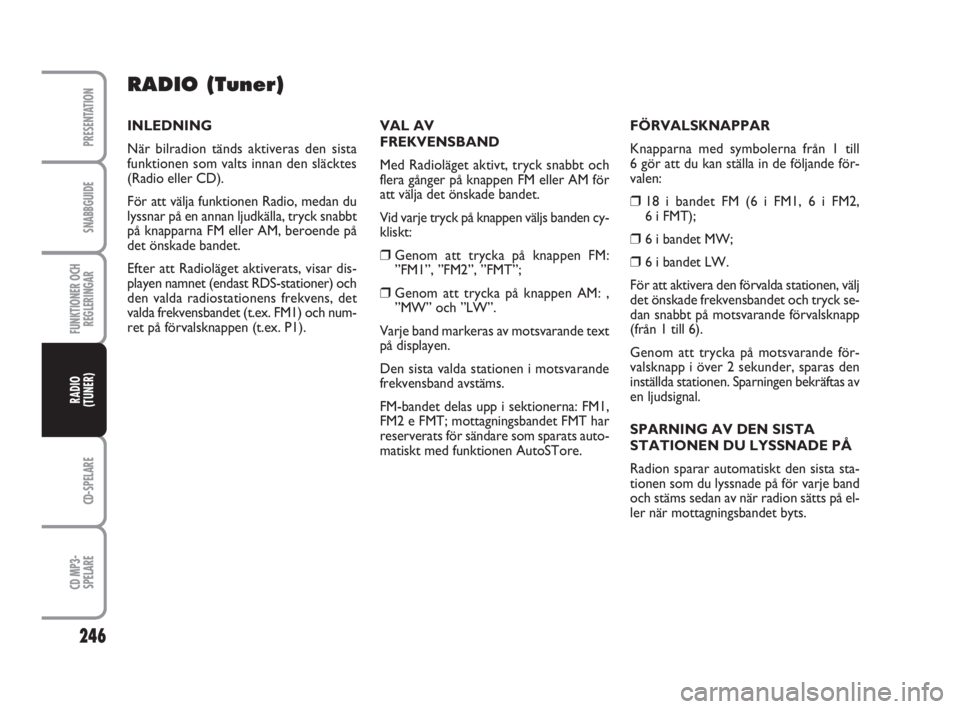

VAL AV
FREKVENSBAND
Med Radioläget aktivt, tryck snabbt och
flera gånger på knappen FM eller AM för
att välja det önskade bandet.
Vid varje tryck på knappen väljs banden cy-
kliskt:
❒Genom att trycka på knappen FM:
”FM1”, ”FM2”, ”FMT”;
❒Genom att trycka på knappen AM: ,
”MW” och ”LW”.
Varje band markeras av motsvarande text
på displayen.
Den sista valda stationen i motsvarande
frekvensband avstäms.
FM-bandet delas upp i sektionerna: FM1,
FM2 e FMT; mottagningsbandet FMT har
reserverats för sändare som sparats auto-
matiskt med funktionen AutoSTore.FÖRVALSKNAPPAR
Knapparna med symbolerna från 1 till
6 gör att du kan ställa in de följande för-
valen:
❒18 i bandet FM (6 i FM1, 6 i FM2,
6iFMT);
❒6 i bandet MW;
❒6 i bandet LW.
För att aktivera den förvalda stationen, välj
det önskade frekvensbandet och tryck se-
dan snabbt på motsvarande förvalsknapp
(från 1 till 6).
Genom att trycka på motsvarande för-
valsknapp i över 2 sekunder, sparas den
inställda stationen. Sparningen bekräftas av
en ljudsignal.
SPARNING AV DEN SISTA
STATIONEN DU LYSSNADE PÅ
Radion sparar automatiskt den sista sta-
tionen som du lyssnade på för varje band
och stäms sedan av när radion sätts på el-
ler när mottagningsbandet byts. INLEDNING
När bilradion tänds aktiveras den sista
funktionen som valts innan den släcktes
(Radio eller CD).
För att välja funktionen Radio, medan du
lyssnar på en annan ljudkälla, tryck snabbt
på knapparna FM eller AM, beroende på
det önskade bandet.
Efter att Radioläget aktiverats, visar dis-
playen namnet (endast RDS-stationer) och
den valda radiostationens frekvens, det
valda frekvensbandet (t.ex. FM1) och num-
ret på förvalsknappen (t.ex. P1).
RADIO (Tuner)
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 246

247
SNABBGUIDE
FUNKTIONER OCH
REGLERINGAR
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
RADIO
(TUNER)

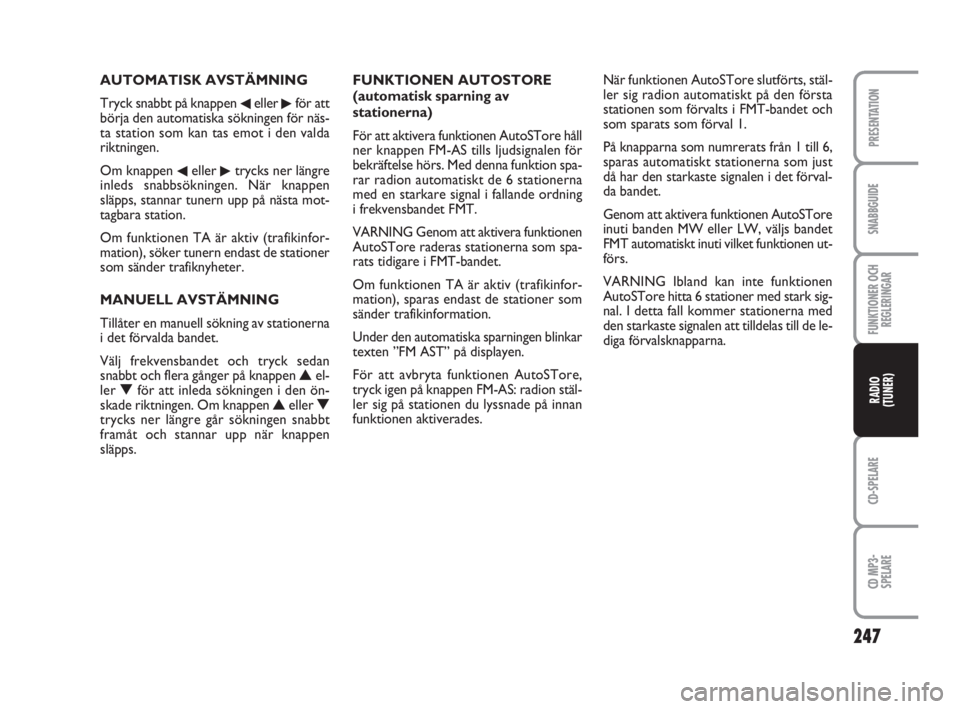

FUNKTIONEN AUTOSTORE
(automatisk sparning av
stationerna)
För att aktivera funktionen AutoSTore håll
ner knappen FM-AS tills ljudsignalen för
bekräftelse hörs. Med denna funktion spa-
rar radion automatiskt de 6 stationerna
med en starkare signal i fallande ordning
i frekvensbandet FMT.
VARNING Genom att aktivera funktionen
AutoSTore raderas stationerna som spa-
rats tidigare i FMT-bandet.
Om funktionen TA är aktiv (trafikinfor-
mation), sparas endast de stationer som
sänder trafikinformation.
Under den automatiska sparningen blinkar
texten ”FM AST” på displayen.
För att avbryta funktionen AutoSTore,
tryck igen på knappen FM-AS: radion stäl-
ler sig på stationen du lyssnade på innan
funktionen aktiverades.När funktionen AutoSTore slutförts, stäl-
ler sig radion automatiskt på den första
stationen som förvalts i FMT-bandet och
som sparats som förval 1.
På knapparna som numrerats från 1 till 6,
sparas automatiskt stationerna som just
då har den starkaste signalen i det förval-
da bandet.
Genom att aktivera funktionen AutoSTore
inuti banden MW eller LW, väljs bandet
FMT automatiskt inuti vilket funktionen ut-
förs.
VARNING Ibland kan inte funktionen
AutoSTore hitta 6 stationer med stark sig-
nal. I detta fall kommer stationerna med
den starkaste signalen att tilldelas till de le-
diga förvalsknapparna. AUTOMATISK AVSTÄMNING
Tryck snabbt på knappen
¯eller ˙för att
börja den automatiska sökningen för näs-
ta station som kan tas emot i den valda
riktningen.
Om knappen
¯eller ˙trycks ner längre
inleds snabbsökningen. När knappen
släpps, stannar tunern upp på nästa mot-
tagbara station.
Om funktionen TA är aktiv (trafikinfor-
mation), söker tunern endast de stationer
som sänder trafiknyheter.
MANUELL AVSTÄMNING
Tillåter en manuell sökning av stationerna
i det förvalda bandet.
Välj frekvensbandet och tryck sedan
snabbt och flera gånger på knappen
Nel-
ler Oför att inleda sökningen i den ön-
skade riktningen. Om knappen Neller Otrycks ner längre går sökningen snabbt
framåt och stannar upp när knappen
släpps.
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 247

SNABBGUIDE
248
FUNKTIONER OCH
REGLERINGAR
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
RADIO
(TUNER)

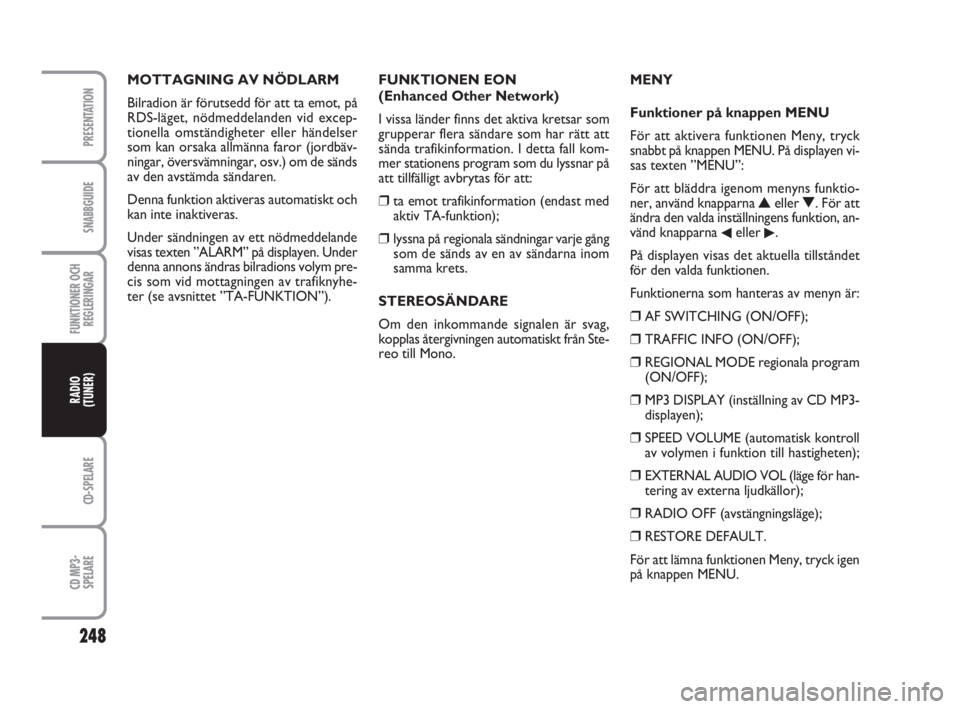

MOTTAGNING AV NÖDLARM
Bilradion är förutsedd för att ta emot, på
RDS-läget, nödmeddelanden vid excep-
tionella omständigheter eller händelser
som kan orsaka allmänna faror (jordbäv-
ningar, översvämningar, osv.) om de sänds
av den avstämda sändaren.
Denna funktion aktiveras automatiskt och
kan inte inaktiveras.
Under sändningen av ett nödmeddelande
visas texten ”ALARM” på displayen. Under
denna annons ändras bilradions volym pre-
cis som vid mottagningen av trafiknyhe-
ter (se avsnittet ”TA-FUNKTION”).FUNKTIONEN EON
(Enhanced Other Network)
I vissa länder finns det aktiva kretsar som
grupperar flera sändare som har rätt att
sända trafikinformation. I detta fall kom-
mer stationens program som du lyssnar på
att tillfälligt avbrytas för att:
❒ta emot trafikinformation (endast med
aktiv TA-funktion);
❒lyssna på regionala sändningar varje gång
som de sänds av en av sändarna inom
samma krets.
STEREOSÄNDARE
Om den inkommande signalen är svag,
kopplas återgivningen automatiskt från Ste-
reo till Mono.MENY
Funktioner på knappen MENU
För att aktivera funktionen Meny, tryck
snabbt på knappen MENU. På displayen vi-
sas texten ”MENU”:
För att bläddra igenom menyns funktio-
ner, använd knapparna
Neller O. För att
ändra den valda inställningens funktion, an-
vänd knapparna
¯eller ˙.
På displayen visas det aktuella tillståndet
för den valda funktionen.
Funktionerna som hanteras av menyn är:
❒AF SWITCHING (ON/OFF);
❒TRAFFIC INFO (ON/OFF);
❒REGIONAL MODE regionala program
(ON/OFF);
❒MP3 DISPLAY (inställning av CD MP3-
displayen);
❒SPEED VOLUME (automatisk kontroll
av volymen i funktion till hastigheten);
❒EXTERNAL AUDIO VOL (läge för han-
tering av externa ljudkällor);
❒RADIO OFF (avstängningsläge);
❒RESTORE DEFAULT.
För att lämna funktionen Meny, tryck igen
på knappen MENU.
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 248

249
SNABBGUIDE
FUNKTIONER OCH
REGLERINGAR
CD-SPELARE
CD MP3-
SPELARE
PRESENTATION
RADIO
(TUNER)

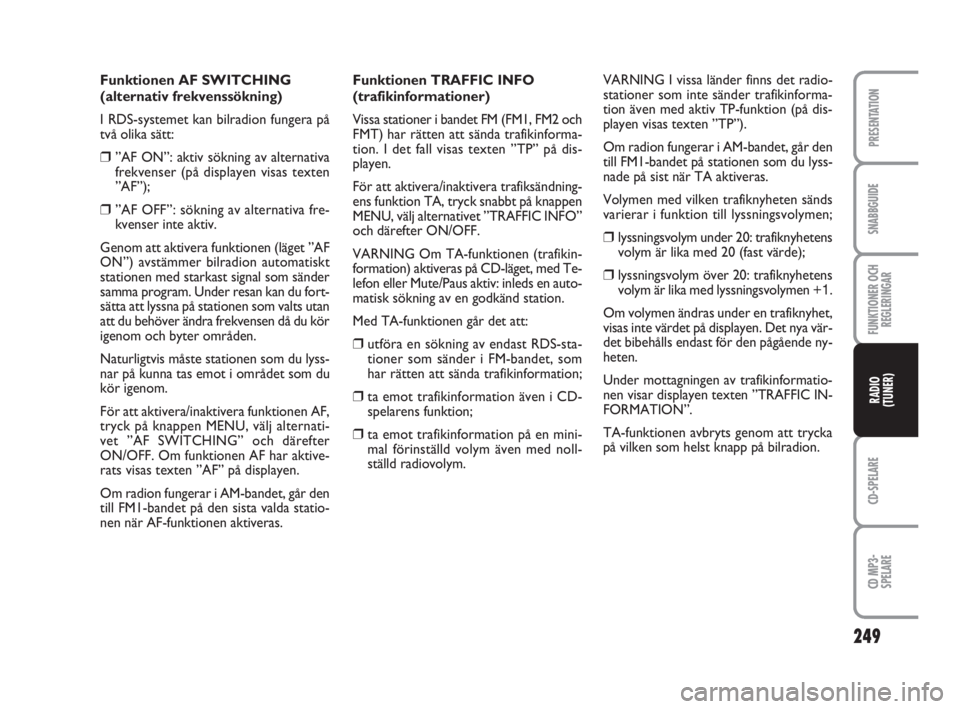

Funktionen TRAFFIC INFO
(trafikinformationer)
Vissa stationer i bandet FM (FM1, FM2 och
FMT) har rätten att sända trafikinforma-
tion. I det fall visas texten ”TP” på dis-
playen.
För att aktivera/inaktivera trafiksändning-
ens funktion TA, tryck snabbt på knappen
MENU, välj alternativet ”TRAFFIC INFO”
och därefter ON/OFF.
VARNING Om TA-funktionen (trafikin-
formation) aktiveras på CD-läget, med Te-
lefon eller Mute/Paus aktiv: inleds en auto-
matisk sökning av en godkänd station.
Med TA-funktionen går det att:
❒utföra en sökning av endast RDS-sta-
tioner som sänder i FM-bandet, som
har rätten att sända trafikinformation;
❒ta emot trafikinformation även i CD-
spelarens funktion;
❒ta emot trafikinformation på en mini-
mal förinställd volym även med noll-
ställd radiovolym.VARNING I vissa länder finns det radio-
stationer som inte sänder trafikinforma-
tion även med aktiv TP-funktion (på dis-
playen visas texten ”TP”).
Om radion fungerar i AM-bandet, går den
till FM1-bandet på stationen som du lyss-
nade på sist när TA aktiveras.
Volymen med vilken trafiknyheten sänds
varierar i funktion till lyssningsvolymen;
❒lyssningsvolym under 20: trafiknyhetens
volym är lika med 20 (fast värde);
❒lyssningsvolym över 20: trafiknyhetens
volym är lika med lyssningsvolymen +1.
Om volymen ändras under en trafiknyhet,
visas inte värdet på displayen. Det nya vär-
det bibehålls endast för den pågående ny-
heten.
Under mottagningen av trafikinformatio-
nen visar displayen texten ”TRAFFIC IN-
FORMATION”.
TA-funktionen avbryts genom att trycka
på vilken som helst knapp på bilradion. Funktionen AF SWITCHING
(alternativ frekvenssökning)
I RDS-systemet kan bilradion fungera på
två olika sätt:
❒”AF ON”: aktiv sökning av alternativa
frekvenser (på displayen visas texten
”AF”);
❒”AF OFF”: sökning av alternativa fre-
kvenser inte aktiv.
Genom att aktivera funktionen (läget ”AF
ON”) avstämmer bilradion automatiskt
stationen med starkast signal som sänder
samma program. Under resan kan du fort-
sätta att lyssna på stationen som valts utan
att du behöver ändra frekvensen då du kör
igenom och byter områden.
Naturligtvis måste stationen som du lyss-
nar på kunna tas emot i området som du
kör igenom.
För att aktivera/inaktivera funktionen AF,
tryck på knappen MENU, välj alternati-
vet ”AF SWITCHING” och därefter
ON/OFF. Om funktionen AF har aktive-
rats visas texten ”AF” på displayen.
Om radion fungerar i AM-bandet, går den
till FM1-bandet på den sista valda statio-
nen när AF-funktionen aktiveras.
233-260 Fiorino SV:604_39_382 Radio Fiorino IT 16-11-2009 10:09 Pagina 249
