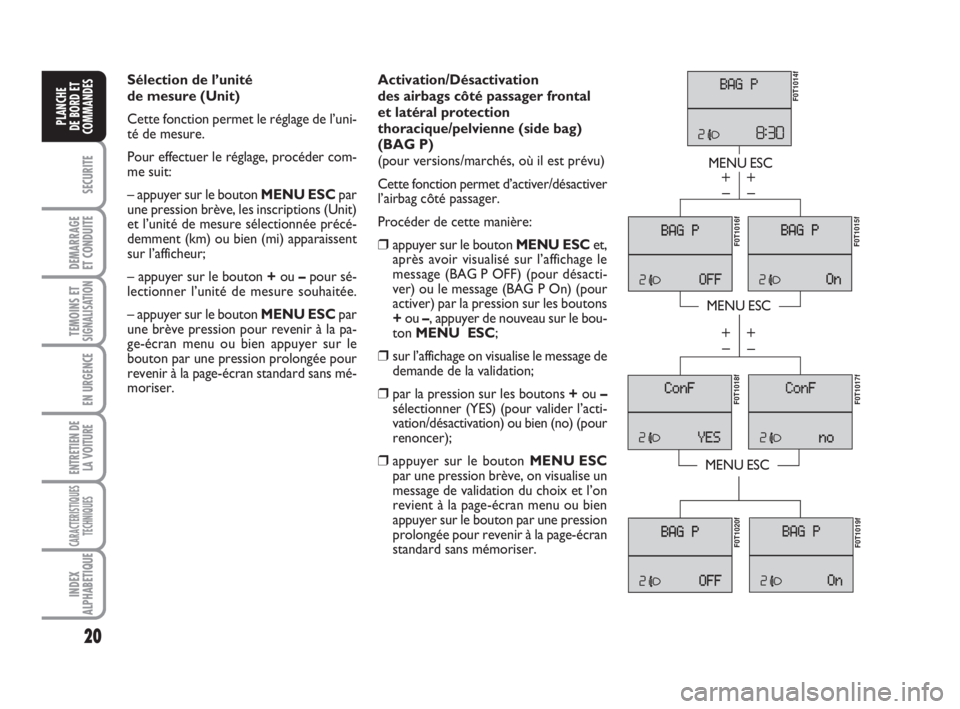

Sélection de l’unité
de mesure (Unit)
Cette fonction permet le réglage de l’uni-
té de mesure.
Pour effectuer le réglage, procéder com-
me suit:
– appuyer sur le bouton MENU ESCpar
une pression brève, les inscriptions (Unit)
et l’unité de mesure sélectionnée précé-
demment (km) ou bien (mi) apparaissent
sur l’afficheur;
– appuyer sur le bouton +ou –pour sé-
lectionner l’unité de mesure souhaitée.
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.Activation/Désactivation
des airbags côté passager frontal
et latéral protection
thoracique/pelvienne (side bag)
(BAG P)
(pour versions/marchés, où il est prévu)
Cette fonction permet d’activer/désactiver
l’airbag côté passager.
Procéder de cette manière:
❒appuyer sur le bouton MENU ESCet,
après avoir visualisé sur l’affichage le
message (BAG P OFF) (pour désacti-
ver) ou le message (BAG P On) (pour
activer) par la pression sur les boutons
+ou –, appuyer de nouveau sur le bou-
ton MENU ESC;
❒sur l’affichage on visualise le message de
demande de la validation;
❒par la pression sur les boutons +ou –
sélectionner (YES) (pour valider l’acti-
vation/désactivation) ou bien (no) (pour
renoncer);
❒appuyer sur le bouton MENU ESC
par une pression brève, on visualise un
message de validation du choix et l’on
revient à la page-écran menu ou bien
appuyer sur le bouton par une pression
prolongée pour revenir à la page-écran
standard sans mémoriser.
MENU ESC
MENU ESC
MENU ESC
– +
– +
– +
– +
F0T1014f
F0T1015fF0T1016f F0T1018f
F0T1017f F0T1020f
F0T1019f
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 20

21
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

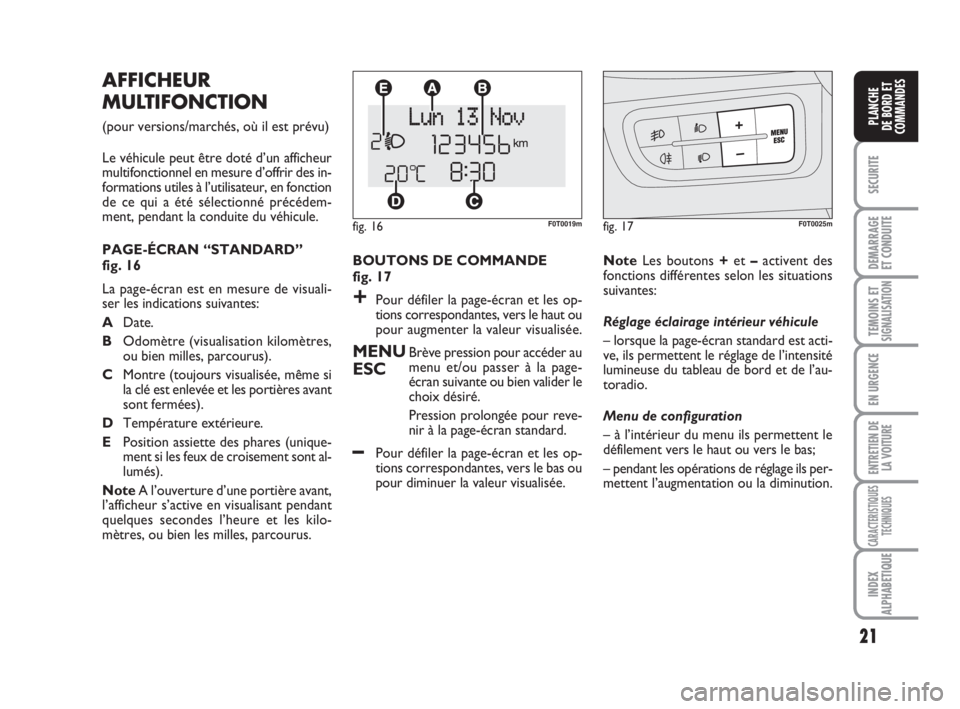

AFFICHEUR
MULTIFONCTION
(pour versions/marchés, où il est prévu)
Le véhicule peut être doté d’un afficheur
multifonctionnel en mesure d’offrir des in-
formations utiles à l’utilisateur, en fonction
de ce qui a été sélectionné précédem-
ment, pendant la conduite du véhicule.
PAGE-ÉCRAN “STANDARD”
fig. 16
La page-écran est en mesure de visuali-
ser les indications suivantes:
ADate.
BOdomètre (visualisation kilomètres,
ou bien milles, parcourus).
CMontre (toujours visualisée, même si
la clé est enlevée et les portières avant
sont fermées).
DTempérature extérieure.
EPosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés).
NoteA l’ouverture d’une portière avant,
l’afficheur s’active en visualisant pendant
quelques secondes l’heure et les kilo-
mètres, ou bien les milles, parcourus.
fig. 16F0T0019mfig. 17F0T0025m
BOUTONS DE COMMANDE
fig. 17
+Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MENUBrève pression pour accéder au
ESCmenu et/ou passer à la page-
écran suivante ou bien valider le
choix désiré.
Pression prolongée pour reve-
nir à la page-écran standard.
–Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.NoteLes boutons +et –activent des
fonctions différentes selon les situations
suivantes:
Réglage éclairage intérieur véhicule
– lorsque la page-écran standard est acti-
ve, ils permettent le réglage de l’intensité
lumineuse du tableau de bord et de l’au-
toradio.
Menu de configuration
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 21

22
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
Sélection d’un article du menu principal
avec sous-menu:
– par une pression brève sur le bouton
MENU ESCon peut visualiser le premier
article du sous-menu;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut défi-
ler tous les articles du sous-menu;
– par une pression brève sur le bouton
MENU ESCon peut sélectionner l’ar-
ticle du sous-menu visualisé et on entre
dans le menu de réglage correspondant;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la nouvelle sélection de cet article du
sous-menu;
– par une pression brève sur le bouton
MENU ESC on peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu sélectionné précé-

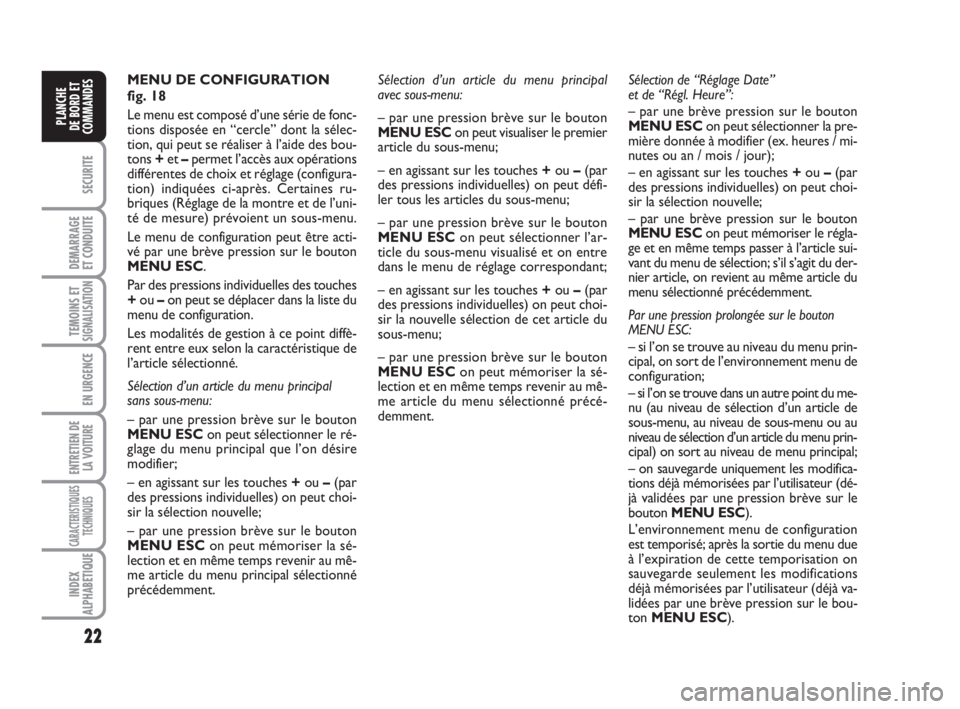

demment. MENU DE CONFIGURATION
fig. 18
Le menu est composé d’une série de fonc-
tions disposée en “cercle” dont la sélec-
tion, qui peut se réaliser à l’aide des bou-
tons +et –permet l’accès aux opérations
différentes de choix et réglage (configura-
tion) indiquées ci-après. Certaines ru-
briques (Réglage de la montre et de l’uni-
té de mesure) prévoient un sous-menu.
Le menu de configuration peut être acti-
vé par une brève pression sur le bouton
MENU ESC.
Par des pressions individuelles des touches
+ou –on peut se déplacer dans la liste du
menu de configuration.
Les modalités de gestion à ce point diffè-
rent entre eux selon la caractéristique de
l’article sélectionné.
Sélection d’un article du menu principal
sans sous-menu:
– par une pression brève sur le bouton
MENU ESCon peut sélectionner le ré-
glage du menu principal que l’on désire
modifier;
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une pression brève sur le bouton
MENU ESCon peut mémoriser la sé-
lection et en même temps revenir au mê-
me article du menu principal sélectionné
précédemment.Sélection de “Réglage Date”
et de “Régl. Heure”:
– par une brève pression sur le bouton
MENU ESCon peut sélectionner la pre-
mière donnée à modifier (ex. heures / mi-
nutes ou an / mois / jour);
– en agissant sur les touches +ou –(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MENU ESCon peut mémoriser le régla-
ge et en même temps passer à l’article sui-
vant du menu de sélection; s’il s’agit du der-
nier article, on revient au même article du
menu sélectionné précédemment.
Par une pression prolongée sur le bouton
MENU ESC:
– si l’on se trouve au niveau du menu prin-
cipal, on sort de l’environnement menu de
configuration;
– si l’on se trouve dans un autre point du me-
nu (au niveau de sélection d’un article de
sous-menu, au niveau de sous-menu ou au
niveau de sélection d’un article du menu prin-
cipal) on sort au niveau de menu principal;
– on sauvegarde uniquement les modifica-
tions déjà mémorisées par l’utilisateur (dé-
jà validées par une pression brève sur le
bouton MENU ESC).
L’environnement menu de configuration
est temporisé; après la sortie du menu due
à l’expiration de cette temporisation on
sauvegarde seulement les modifications
déjà mémorisées par l’utilisateur (déjà va-
lidées par une brève pression sur le bou-
ton MENU ESC).
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 22

23
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDESJour
AnnéeMois
Deutsch
Português
English
Español
Français
Italiano
Nederlands
Türk Ex.:

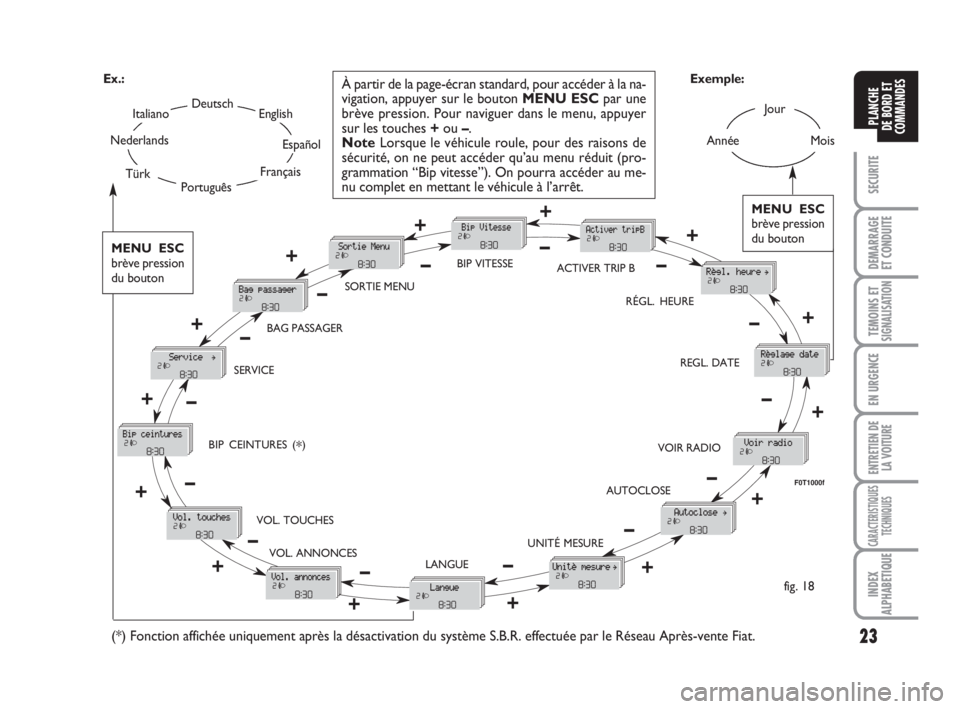

fig. 18 Exemple:
À partir de la page-écran standard, pour accéder à la na-
vigation, appuyer sur le bouton MENU ESCpar une
brève pression. Pour naviguer dans le menu, appuyer
sur les touches +ou –.
NoteLorsque le véhicule roule, pour des raisons de
sécurité, on ne peut accéder qu’au menu réduit (pro-
grammation “Bip vitesse”). On pourra accéder au me-
nu complet en mettant le véhicule à l’arrêt.
F0T1000f
MENU ESC
brève pression
du bouton
+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
SORTIE MENUBIP VITESSE
RÉGL. HEURE
REGL. DATE
VOIR RADIO
AUTOCLOSE
UNITÉ MESURE
LANGUE VOL. ANNONCES VOL. TOUCHES BIP CEINTURES (
*) SERVICEBAG PASSAGER
(*) Fonction affichée uniquement après la désactivation du système S.B.R. effectuée par le Réseau Après-vente Fiat.
–+
ACTIVER TRIP B
MENU ESC
brève pression
du bouton
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 23

24
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

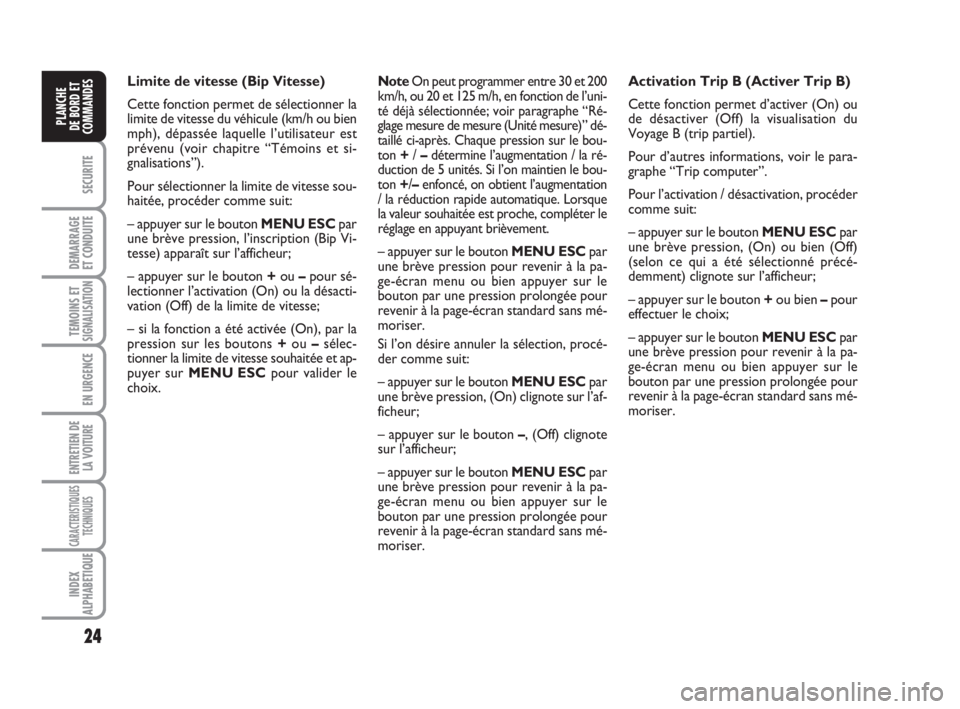

NoteOn peut programmer entre 30 et 200
km/h, ou 20 et 125 m/h, en fonction de l’uni-
té déjà sélectionnée; voir paragraphe “Ré-
glage mesure de mesure (Unité mesure)” dé-
taillé ci-après. Chaque pression sur le bou-
ton +/ –détermine l’augmentation / la ré-
duction de 5 unités. Si l’on maintien le bou-
ton +/–enfoncé, on obtient l’augmentation
/ la réduction rapide automatique. Lorsque
la valeur souhaitée est proche, compléter le
réglage en appuyant brièvement.
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.
Si l’on désire annuler la sélection, procé-
der comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, (On) clignote sur l’af-
ficheur;
– appuyer sur le bouton –, (Off) clignote
sur l’afficheur;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser. Limite de vitesse (Bip Vitesse)
Cette fonction permet de sélectionner la
limite de vitesse du véhicule (km/h ou bien
mph), dépassée laquelle l’utilisateur est
prévenu (voir chapitre “Témoins et si-
gnalisations”).
Pour sélectionner la limite de vitesse sou-
haitée, procéder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, l’inscription (Bip Vi-
tesse) apparaît sur l’afficheur;
– appuyer sur le bouton +ou –pour sé-
lectionner l’activation (On) ou la désacti-
vation (Off) de la limite de vitesse;
– si la fonction a été activée (On), par la
pression sur les boutons +ou –sélec-
tionner la limite de vitesse souhaitée et ap-
puyer sur MENU ESCpour valider le
choix.Activation Trip B (Activer Trip B)
Cette fonction permet d’activer (On) ou
de désactiver (Off) la visualisation du
Voyage B (trip partiel).
Pour d’autres informations, voir le para-
graphe “Trip computer”.
Pour l’activation / désactivation, procéder
comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, (On) ou bien (Off)
(selon ce qui a été sélectionné précé-
demment) clignote sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le choix;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 24

25
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
– si l’on entre dans le sous-menu “Format”:
pression courte sur le bouton MENU
ESC, les modes de visualisation clignotent
sur l’afficheur;
– appuyer sur le bouton +ou –pour ef-
fectuer la sélection en modalité “24h” ou
“12h”.
Une fois effectué le réglage, appuyer par
une brève pression sur le bouton MENU
ESCpour revenir à la page-écran du sous-
menu ou bien appuyer par une pression
prolongée sur le bouton pour revenir à
la page-écran du menu principal sans mé-
moriser.
– appuyer de nouveau par pression pro-
longée sur le bouton MENU ESCpour
revenir à la page-écran standard ou au me-
nu principal selon l’endroit du menu où

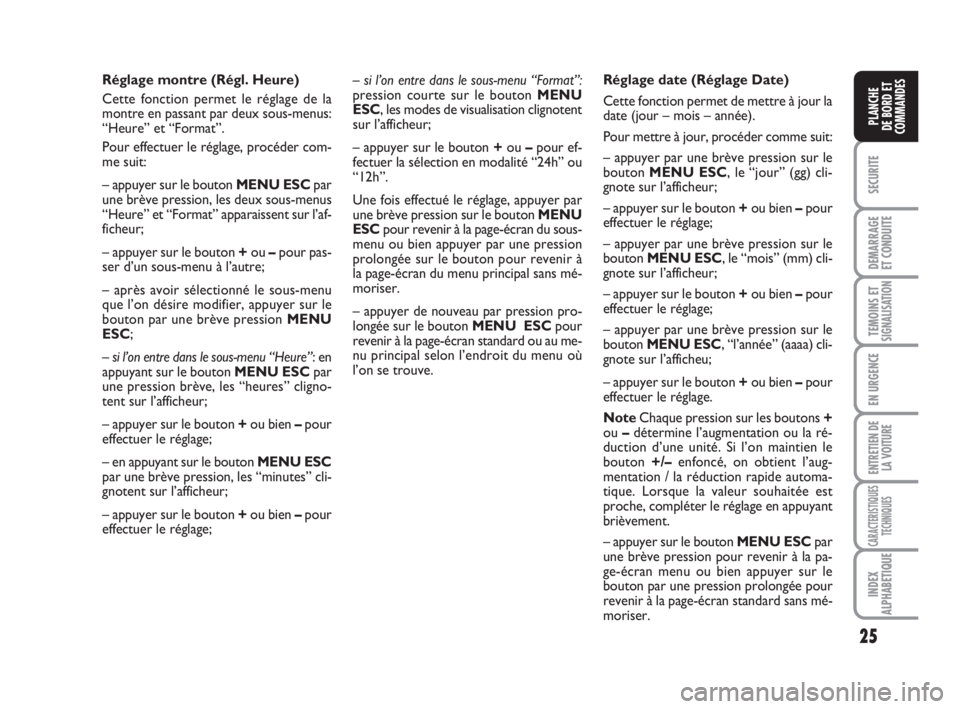

l’on se trouve. Réglage montre (Régl. Heure)
Cette fonction permet le réglage de la
montre en passant par deux sous-menus:
“Heure” et “Format”.
Pour effectuer le réglage, procéder com-
me suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, les deux sous-menus
“Heure” et “Format” apparaissent sur l’af-
ficheur;
– appuyer sur le bouton +ou –pour pas-
ser d’un sous-menu à l’autre;
– après avoir sélectionné le sous-menu
que l’on désire modifier, appuyer sur le
bouton par une brève pression MENU
ESC;
– si l’on entre dans le sous-menu “Heure”: en
appuyant sur le bouton MENU ESCpar
une pression brève, les “heures” cligno-
tent sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;
– en appuyant sur le bouton MENU ESC
par une brève pression, les “minutes” cli-
gnotent sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;Réglage date (Réglage Date)
Cette fonction permet de mettre à jour la
date (jour – mois – année).
Pour mettre à jour, procéder comme suit:
– appuyer par une brève pression sur le
bouton MENU ESC, le “jour” (gg) cli-
gnote sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;
– appuyer par une brève pression sur le
bouton MENU ESC, le “mois” (mm) cli-
gnote sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;
– appuyer par une brève pression sur le
bouton MENU ESC, “l’année” (aaaa) cli-
gnote sur l’afficheu;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage.
NoteChaque pression sur les boutons +
ou –détermine l’augmentation ou la ré-
duction d’une unité. Si l’on maintien le
bouton +/–enfoncé, on obtient l’aug-
mentation / la réduction rapide automa-
tique. Lorsque la valeur souhaitée est
proche, compléter le réglage en appuyant
brièvement.
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 25

26
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

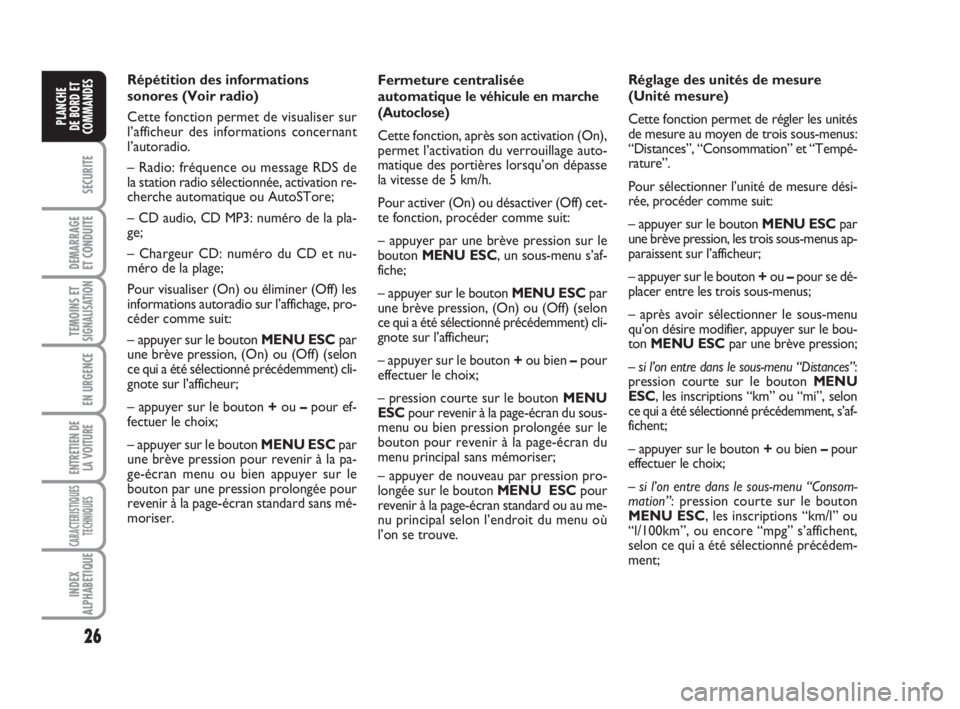

Fermeture centralisée
automatique
le véhicule en marche
(Autoclose)
Cette fonction, après son activation (On),
permet l’activation du verrouillage auto-
matique des portières lorsqu’on dépasse
la vitesse de 5 km/h.
Pour activer (On) ou désactiver (Off) cet-
te fonction, procéder comme suit:
– appuyer par une brève pression sur le
bouton MENU ESC, un sous-menu s’af-
fiche;
– appuyer sur le bouton MENU ESCpar
une brève pression, (On) ou (Off) (selon
ce qui a été sélectionné précédemment) cli-
gnote sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le choix;
– pression courte sur le bouton MENU
ESCpour revenir à la page-écran du sous-
menu ou bien pression prolongée sur le
bouton pour revenir à la page-écran du
menu principal sans mémoriser;
– appuyer de nouveau par pression pro-
longée sur le bouton MENU ESCpour
revenir à la page-écran standard ou au me-
nu principal selon l’endroit du menu où
l’on se trouve. Répétition des informations
sonores (Voir radio)
Cette fonction permet de visualiser sur
l’afficheur des informations concernant
l’autoradio.
– Radio: fréquence ou message RDS de
la station radio sélectionnée, activation re-
cherche automatique ou AutoSTore;
– CD audio, CD MP3: numéro de la pla-
ge;
– Chargeur CD: numéro du CD et nu-
méro de la plage;
Pour visualiser (On) ou éliminer (Off) les
informations autoradio sur l’affichage, pro-
céder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, (On) ou (Off) (selon
ce qui a été sélectionné précédemment) cli-
gnote sur l’afficheur;
– appuyer sur le bouton +ou –pour ef-
fectuer le choix;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.Réglage des unités de mesure
(Unité mesure)
Cette fonction permet de régler les unités
de mesure au moyen de trois sous-menus:
“Distances”, “Consommation” et “Tempé-
rature”.
Pour sélectionner l’unité de mesure dési-
rée, procéder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, les trois sous-menus ap-
paraissent sur l’afficheur;
– appuyer sur le bouton +ou –pour se dé-
placer entre les trois sous-menus;
– après avoir sélectionner le sous-menu
qu’on désire modifier, appuyer sur le bou-
ton MENU ESCpar une brève pression;
– si l’on entre dans le sous-menu “Distances”:
pression courte sur le bouton MENU
ESC, les inscriptions “km” ou “mi”, selon
ce qui a été sélectionné précédemment, s’af-
fichent;
– appuyer sur le bouton +ou bien –pour
effectuer le choix;
– si l’on entre dans le sous-menu “Consom-
mation”: pression courte sur le bouton
MENU ESC, les inscriptions “km/l” ou
“l/100km”, ou encore “mpg” s’affichent,
selon ce qui a été sélectionné précédem-
ment;
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 26

27
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

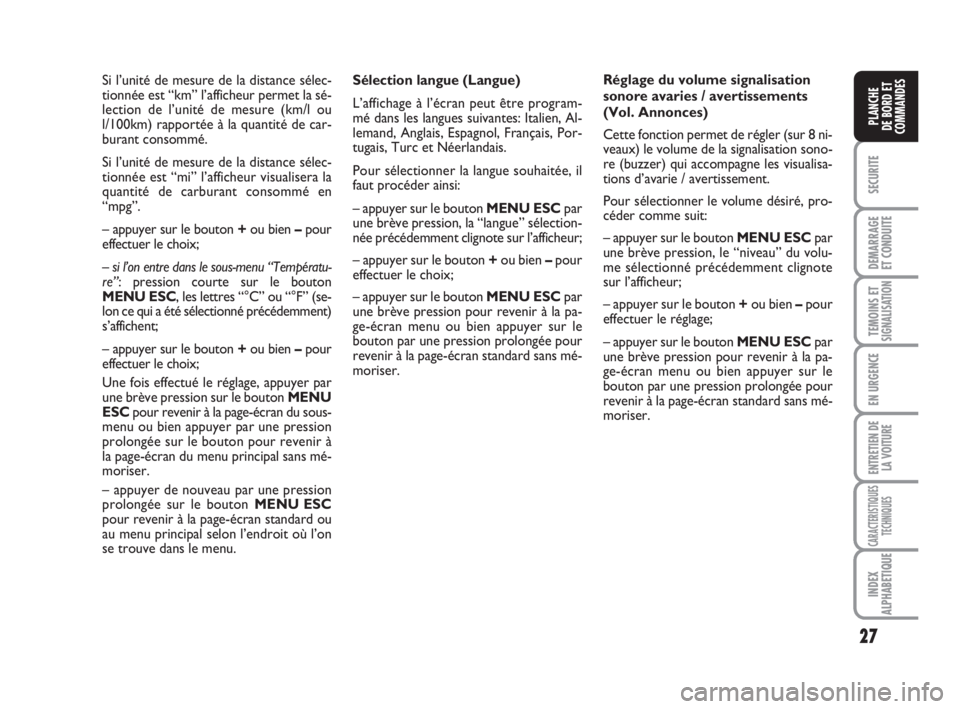

Sélection langue (Langue)
L’affichage à l’écran peut être program-
mé dans les langues suivantes: Italien, Al-
lemand, Anglais, Espagnol, Français, Por-
tugais, Turc et Néerlandais.
Pour sélectionner la langue souhaitée, il
faut procéder ainsi:
– appuyer sur le bouton MENU ESCpar
une brève pression, la “langue” sélection-
née précédemment clignote sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le choix;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.Réglage du volume signalisation
sonore avaries / avertissements
(Vol. Annonces)
Cette fonction permet de régler (sur 8 ni-
veaux) le volume de la signalisation sono-
re (buzzer) qui accompagne les visualisa-
tions d’avarie / avertissement.
Pour sélectionner le volume désiré, pro-
céder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, le “niveau” du volu-
me sélectionné précédemment clignote
sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser. Si l’unité de mesure de la distance sélec-
tionnée est “km” l’afficheur permet la sé-
lection de l’unité de mesure (km/l ou
l/100km) rapportée à la quantité de car-
burant consommé.
Si l’unité de mesure de la distance sélec-
tionnée est “mi” l’afficheur visualisera la
quantité de carburant consommé en
“mpg”.
– appuyer sur le bouton +ou bien –pour
effectuer le choix;
– si l’on entre dans le sous-menu “Températu-
re”: pression courte sur le bouton
MENU ESC, les lettres “°C” ou “°F” (se-
lon ce qui a été sélectionné précédemment)
s’affichent;
– appuyer sur le bouton +ou bien –pour
effectuer le choix;
Une fois effectué le réglage, appuyer par
une brève pression sur le bouton MENU
ESCpour revenir à la page-écran du sous-
menu ou bien appuyer par une pression
prolongée sur le bouton pour revenir à
la page-écran du menu principal sans mé-
moriser.
– appuyer de nouveau par une pression
prolongée sur le bouton MENU ESC
pour revenir à la page-écran standard ou
au menu principal selon l’endroit où l’on
se trouve dans le menu.
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 27

28
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

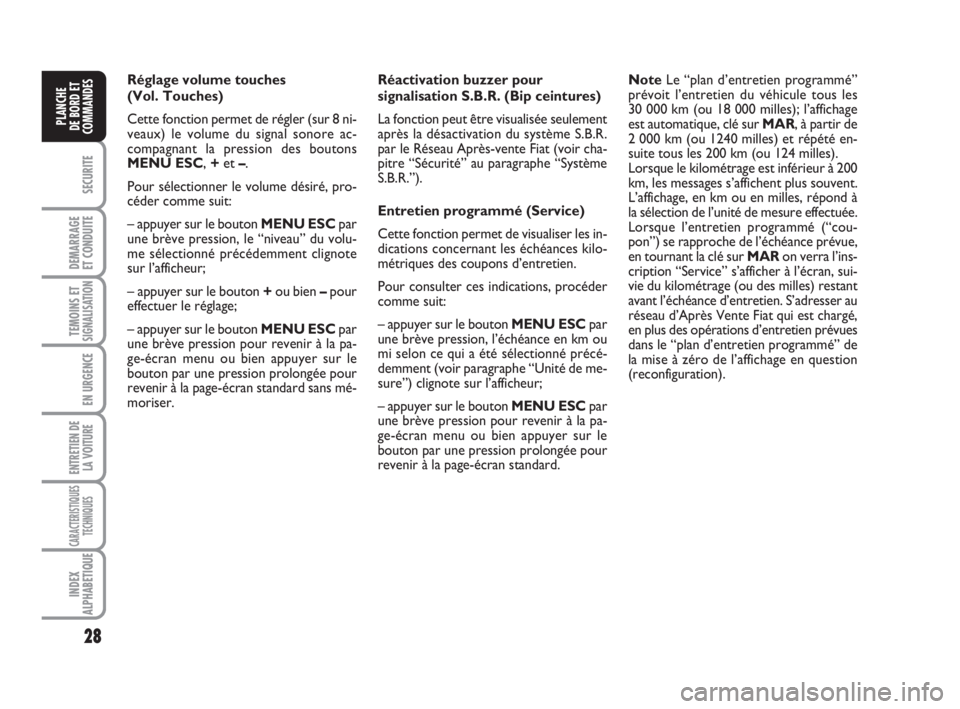

Réglage volume touches
(Vol. Touches)
Cette fonction permet de régler (sur 8 ni-
veaux) le volume du signal sonore ac-
compagnant la pression des boutons
MENU ESC, +et –.
Pour sélectionner le volume désiré, pro-
céder comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, le “niveau” du volu-
me sélectionné précédemment clignote
sur l’afficheur;
– appuyer sur le bouton +ou bien –pour
effectuer le réglage;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.Réactivation buzzer pour
signalisation S.B.R. (Bip ceintures)
La fonction peut être visualisée seulement
après la désactivation du système S.B.R.
par le Réseau Après-vente Fiat (voir cha-
pitre “Sécurité” au paragraphe “Système
S.B.R.”).
Entretien programmé (Service)
Cette fonction permet de visualiser les in-
dications concernant les échéances kilo-
métriques des coupons d’entretien.
Pour consulter ces indications, procéder
comme suit:
– appuyer sur le bouton MENU ESCpar
une brève pression, l’échéance en km ou
mi selon ce qui a été sélectionné précé-
demment (voir paragraphe “Unité de me-
sure”) clignote sur l’afficheur;
– appuyer sur le bouton MENU ESCpar
une brève pression pour revenir à la pa-
ge-écran menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard.NoteLe “plan d’entretien programmé”
prévoit l’entretien du véhicule tous les
30 000 km (ou 18 000 milles); l’affichage
est automatique, clé sur MAR, à partir de
2 000 km (ou 1240 milles) et répété en-
suite tous les 200 km (ou 124 milles).
Lorsque le kilométrage est inférieur à 200
km, les messages s’affichent plus souvent.
L’affichage, en km ou en milles, répond à
la sélection de l’unité de mesure effectuée.
Lorsque l’entretien programmé (“cou-
pon”) se rapproche de l’échéance prévue,
en tournant la clé sur MAR on verra l’ins-
cription “Service” s’afficher à l’écran, sui-
vie du kilométrage (ou des milles) restant
avant l’échéance d’entretien. S’adresser au
réseau d’Après Vente Fiat qui est chargé,
en plus des opérations d’entretien prévues
dans le “plan d’entretien programmé” de
la mise à zéro de l’affichage en question
(reconfiguration).
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 28

29
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

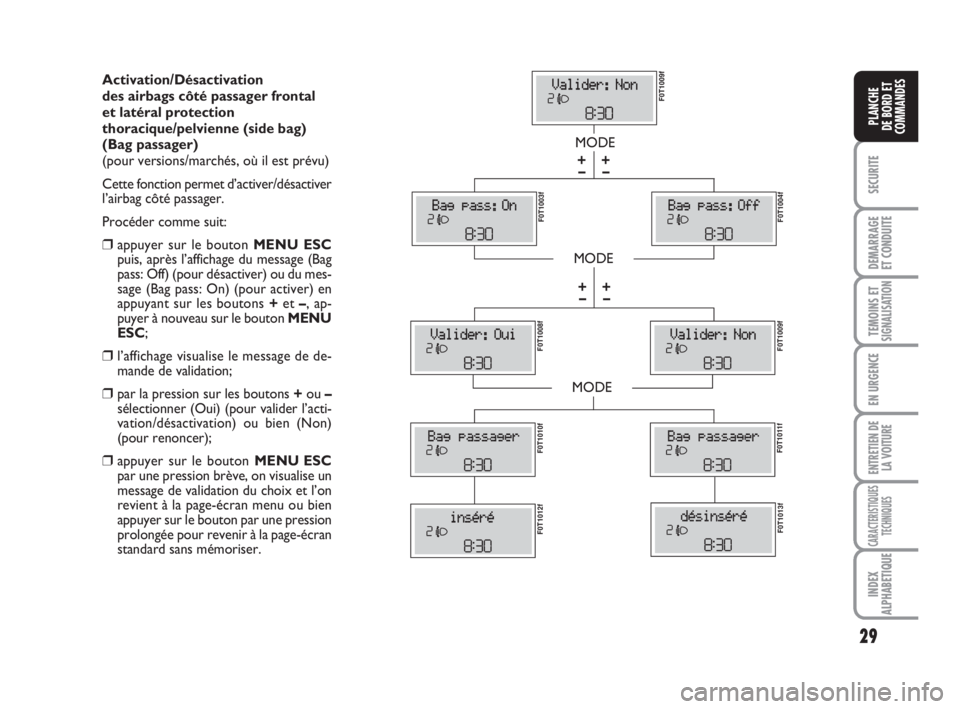

Activation/Désactivation
des airbags côté passager frontal
et latéral protection
thoracique/pelvienne (side bag)
(Bag passager)
(pour versions/marchés, où il est prévu)
Cette fonction permet d’activer/désactiver
l’airbag côté passager.
Procéder comme suit:
❒appuyer sur le bouton MENU ESC
puis, après l’affichage du message (Bag
pass: Off) (pour désactiver) ou du mes-
sage (Bag pass: On) (pour activer) en
appuyant sur les boutons +et –, ap-
puyer à nouveau sur le bouton MENU
ESC;
❒l’affichage visualise le message de de-
mande de validation;
❒par la pression sur les boutons +ou –
sélectionner (Oui) (pour valider l’acti-
vation/désactivation) ou bien (Non)
(pour renoncer);
❒appuyer sur le bouton MENU ESC
par une pression brève, on visualise un
message de validation du choix et l’on
revient à la page-écran menu ou bien
appuyer sur le bouton par une pression
prolongée pour revenir à la page-écran
standard sans mémoriser.
MODE
MODE
MODE
– +
– +
F0T1009f F0T1003f
F0T1004f F0T1008f
F0T1009f F0T1011f F0T1010f
F0T1012fF0T1013f
– +
– +
001-035 Fiorino FR 1ed:001-035 Fiorino FR 1ed 2-12-2009 15:48 Pagina 29
