FIAT FIORINO 2014 Instructieboek (in Dutch)

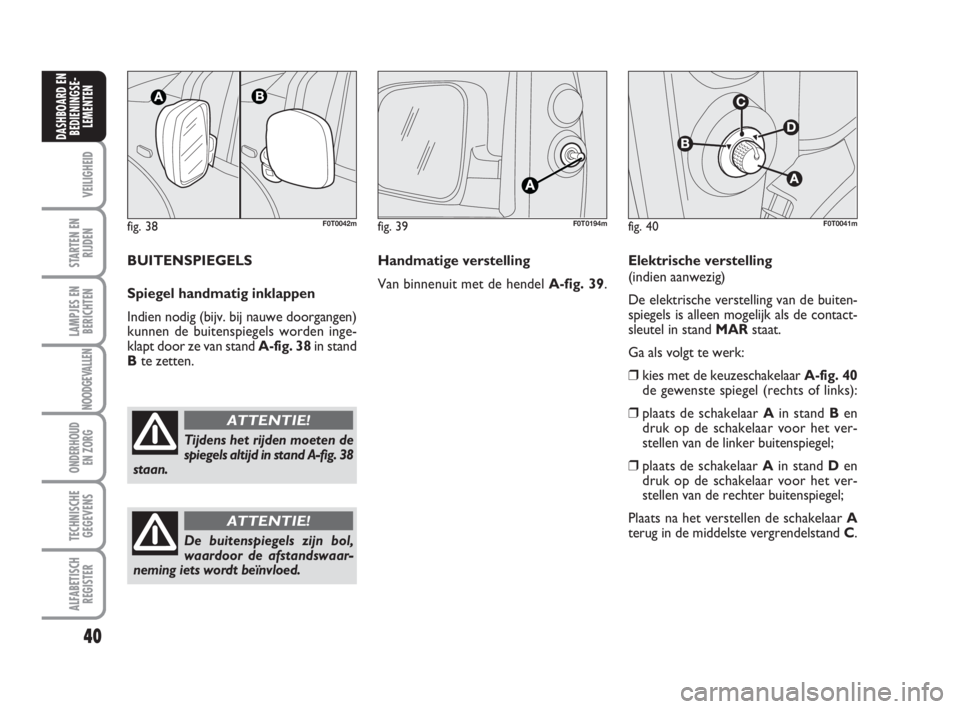

fig. 38F0T0042m
Tijdens het rijden moeten de
spiegels altijd in stand A-fig. 38
staan.
ATTENTIE!
40
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
fig. 39F0T0194mfig. 40
B
C
D
F0T0041m
Handmatige verstelling
Van binnenuit met de hendel A-fig. 39. BUITENSPIEGELS
Spiegel handmatig inklappen
Indien nodig (bijv. bij nauwe doorgangen)
kunnen de buitenspiegels worden inge-
klapt door ze van stand A-fig. 38in stand
Bte zetten.Elektrische verstelling
(indien aanwezig)
De elektrische verstelling van de buiten-
spiegels is alleen mogelijk als de contact-
sleutel in stand MARstaat.
Ga als volgt te werk:
❒kies met de keuzeschakelaar A-fig. 40
de gewenste spiegel (rechts of links):
❒plaats de schakelaar Ain stand Ben
druk op de schakelaar voor het ver-
stellen van de linker buitenspiegel;
❒plaats de schakelaar Ain stand Den
druk op de schakelaar voor het ver-
stellen van de rechter buitenspiegel;
Plaats na het verstellen de schakelaar A
terug in de middelste vergrendelstand C.
De buitenspiegels zijn bol,
waardoor de afstandswaar-
neming iets wordt beïnvloed.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 40

VERWARMING EN VENTILATIE
fig. 41F0T0148m

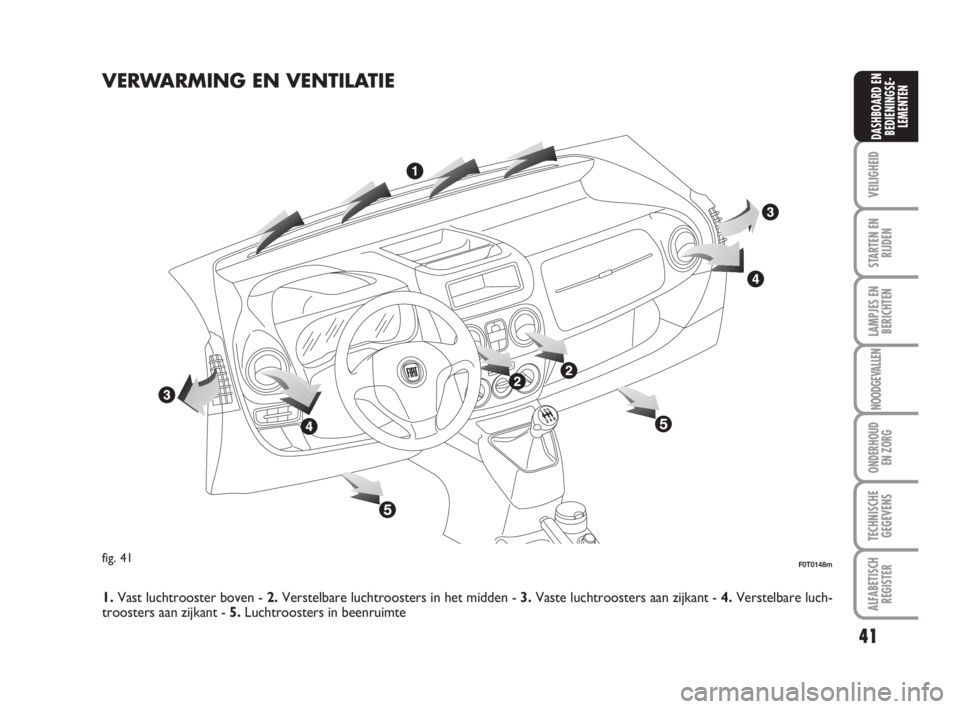

1.Vast luchtrooster boven - 2.Verstelbare luchtroosters in het midden - 3.Vaste luchtroosters aan zijkant - 4.Verstelbare luch-
troosters aan zijkant - 5.Luchtroosters in beenruimte
41
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 41

42
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

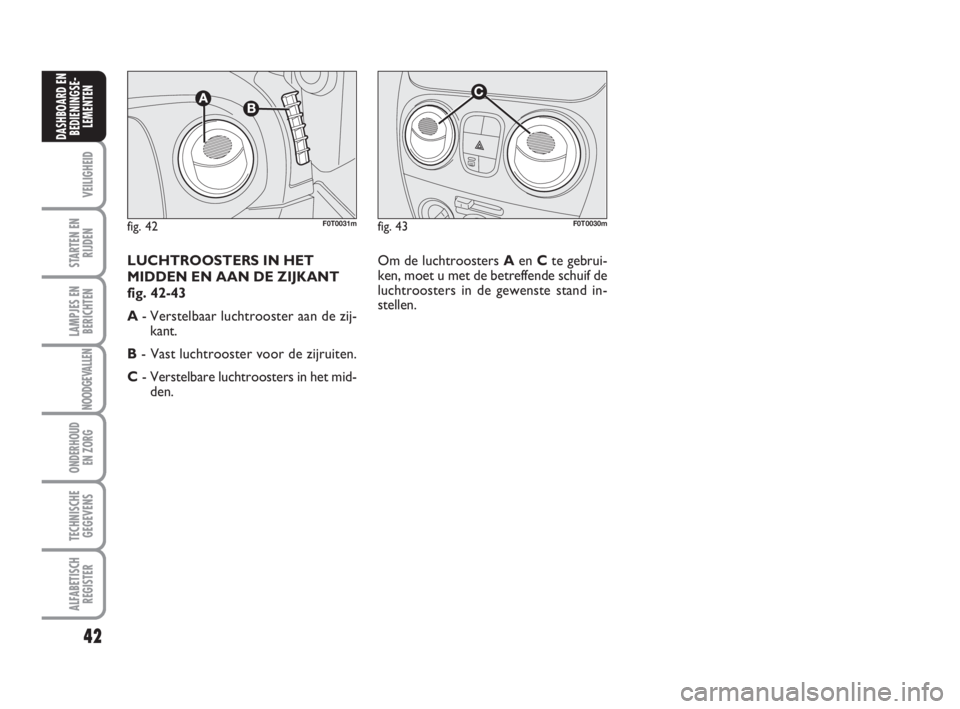

fig. 43F0T0030mfig. 42F0T0031m
Om de luchtroosters Aen Cte gebrui-
ken, moet u met de betreffende schuif de
luchtroosters in de gewenste stand in-
stellen. LUCHTROOSTERS IN HET
MIDDEN EN AAN DE ZIJKANT
fig. 42-43
A- Verstelbaar luchtrooster aan de zij-
kant.
B- Vast luchtrooster voor de zijruiten.
C- Verstelbare luchtroosters in het mid-
den.
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 42

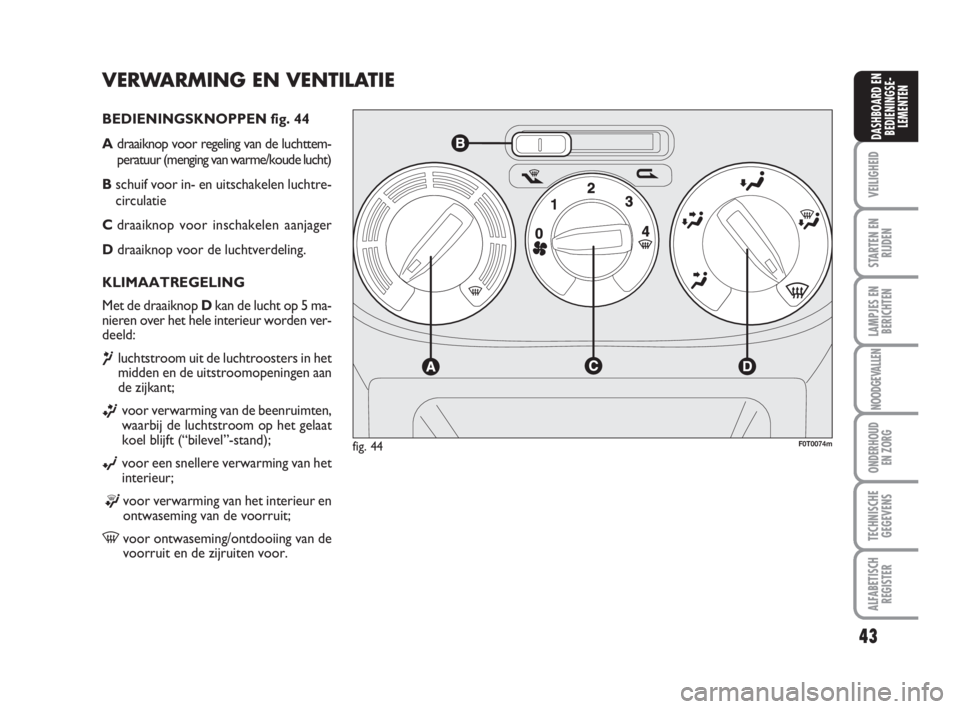

VERWARMING EN VENTILATIE
BEDIENINGSKNOPPEN fig. 44
Adraaiknop voor regeling van de luchttem-
peratuur (menging van warme/koude lucht)
Bschuif voor in- en uitschakelen luchtre-
circulatie
Cdraaiknop voor inschakelen aanjager
Ddraaiknop voor de luchtverdeling.
KLIMAATREGELING
Met de draaiknop Dkan de lucht op 5 ma-
nieren over het hele interieur worden ver-
deeld:
¶luchtstroom uit de luchtroosters in het
midden en de uitstroomopeningen aan
de zijkant;
ßvoor verwarming van de beenruimten,
waarbij de luchtstroom op het gelaat
koel blijft (“bilevel”-stand);
©voor een snellere verwarming van het
interieur;
®voor verwarming van het interieur en
ontwaseming van de voorruit;
-voor ontwaseming/ontdooiing van de
voorruit en de zijruiten voor.
fig. 44F0T0074m
43
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 43

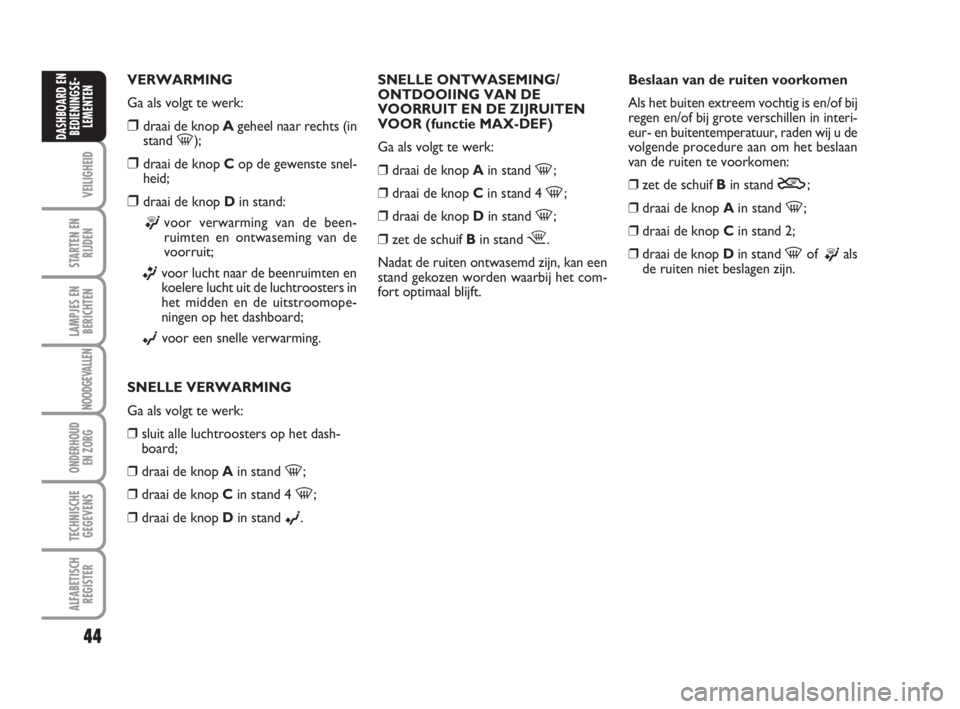

44
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
VERWARMING
Ga als volgt te werk:
❒draai de knop Ageheel naar rechts (in
stand-);
❒draai de knop Cop de gewenste snel-
heid;
❒draai de knop Din stand:
®voor verwarming van de been-
ruimten en ontwaseming van de
voorruit;
ßvoor lucht naar de beenruimten en
koelere lucht uit de luchtroosters in
het midden en de uitstroomope-
ningen op het dashboard;
©voor een snelle verwarming.
SNELLE VERWARMING
Ga als volgt te werk:
❒sluit alle luchtroosters op het dash-
board;
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 4
-;
❒draai de knop Din stand
©.SNELLE ONTWASEMING/
ONTDOOIING VAN DE
VOORRUIT EN DE ZIJRUITEN
VOOR (functie MAX-DEF)
Ga als volgt te werk:
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 4
-;
❒draai de knop Din stand
-;
❒zet de schuif Bin stand
¶.
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij
regen en/of bij grote verschillen in interi-
eur- en buitentemperatuur, raden wij u de
volgende procedure aan om het beslaan
van de ruiten te voorkomen:
❒zet de schuif Bin stand
Y;
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 2;
❒draai de knop Din stand
-of ®als
de ruiten niet beslagen zijn.
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 44

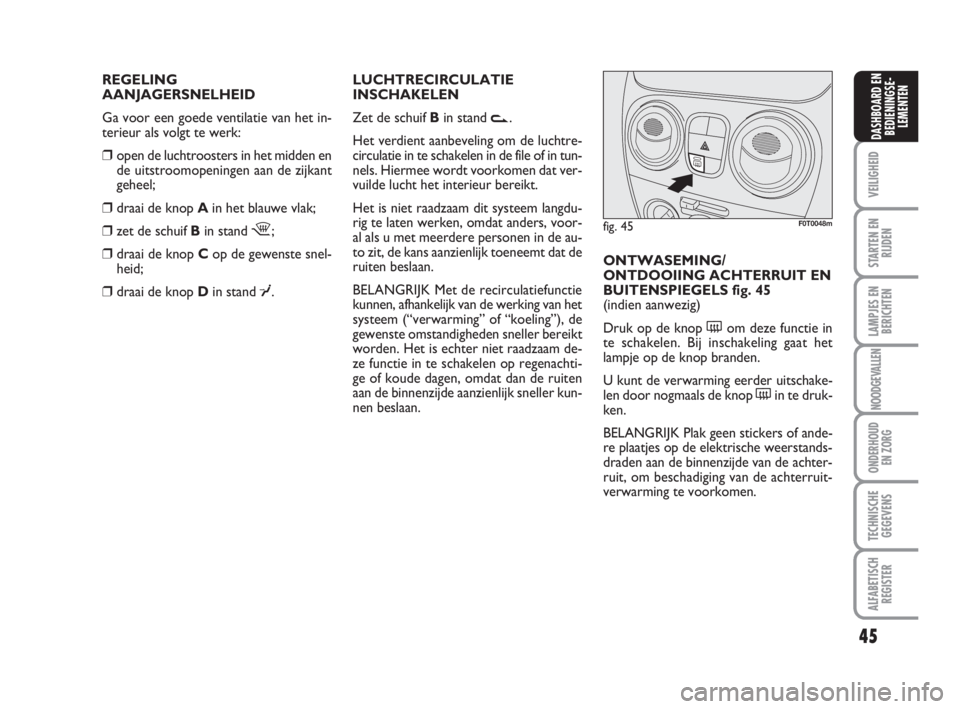

REGELING
AANJAGERSNELHEID
Ga voor een goede ventilatie van het in-
terieur als volgt te werk:
❒open de luchtroosters in het midden en
de uitstroomopeningen aan de zijkant
geheel;
❒draai de knop Ain het blauwe vlak;
❒zet de schuif Bin stand
¶;
❒draai de knop Cop de gewenste snel-
heid;
❒draai de knop Din stand
¥.LUCHTRECIRCULATIE
INSCHAKELEN
Zet de schuif Bin stand
v.
Het verdient aanbeveling om de luchtre-
circulatie in te schakelen in de file of in tun-
nels. Hiermee wordt voorkomen dat ver-
vuilde lucht het interieur bereikt.
Het is niet raadzaam dit systeem langdu-
rig te laten werken, omdat anders, voor-
al als u met meerdere personen in de au-
to zit, de kans aanzienlijk toeneemt dat de
ruiten beslaan.
BELANGRIJK Met de recirculatiefunctie
kunnen, afhankelijk van de werking van het
systeem (“verwarming” of “koeling”), de
gewenste omstandigheden sneller bereikt
worden. Het is echter niet raadzaam de-
ze functie in te schakelen op regenachti-
ge of koude dagen, omdat dan de ruiten
aan de binnenzijde aanzienlijk sneller kun-
nen beslaan.ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS fig. 45
(indien aanwezig)
Druk op de knop (om deze functie in
te schakelen. Bij inschakeling gaat het
lampje op de knop branden.
U kunt de verwarming eerder uitschake-
len door nogmaals de knop (in te druk-
ken.
BELANGRIJK Plak geen stickers of ande-
re plaatjes op de elektrische weerstands-
draden aan de binnenzijde van de achter-
ruit, om beschadiging van de achterruit-
verwarming te voorkomen.
fig. 45F0T0048m
45
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 45

46
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

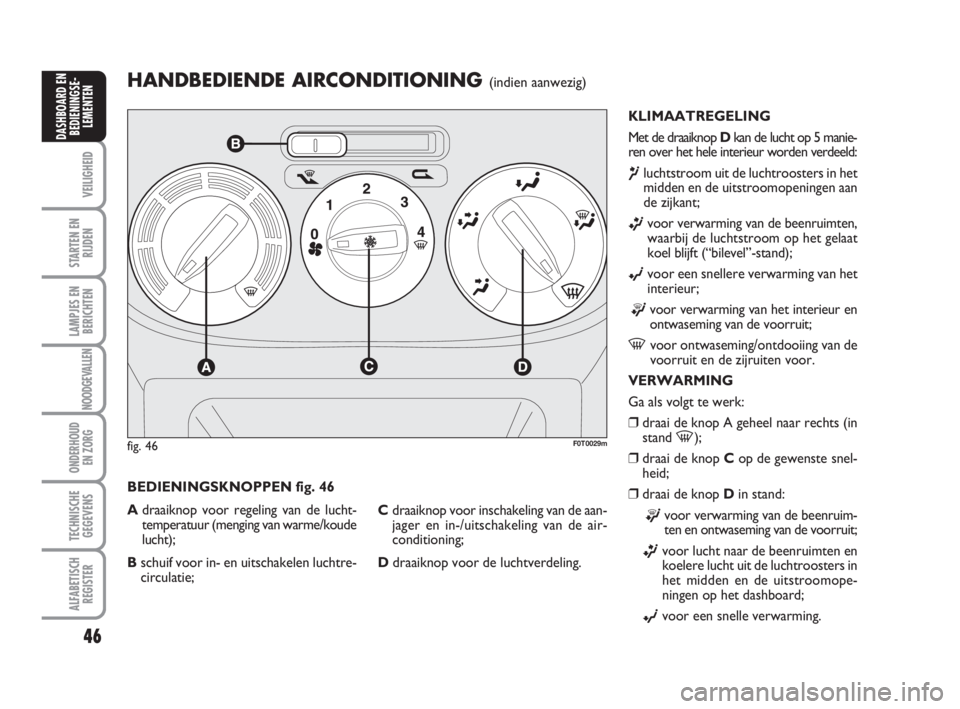

HANDBEDIENDE AIRCONDITIONING (indien aanwezig)
KLIMAATREGELING
Met de draaiknop Dkan de lucht op 5 manie-
ren over het hele interieur worden verdeeld:
¶luchtstroom uit de luchtroosters in het
midden en de uitstroomopeningen aan
de zijkant;
ßvoor verwarming van de beenruimten,
waarbij de luchtstroom op het gelaat
koel blijft (“bilevel”-stand);
©voor een snellere verwarming van het
interieur;
®voor verwarming van het interieur en
ontwaseming van de voorruit;
-voor ontwaseming/ontdooiing van de
voorruit en de zijruiten voor.
VERWARMING
Ga als volgt te werk:
❒draai de knop A geheel naar rechts (in
stand
-);
❒draai de knop Cop de gewenste snel-
heid;
❒draai de knop Din stand:
®voor verwarming van de beenruim-
ten en ontwaseming van de voorruit;
ßvoor lucht naar de beenruimten en
koelere lucht uit de luchtroosters in
het midden en de uitstroomope-
ningen op het dashboard;
©voor een snelle verwarming. BEDIENINGSKNOPPEN fig. 46
Adraaiknop voor regeling van de lucht-
temperatuur (menging van warme/koude
lucht);
Bschuif voor in- en uitschakelen luchtre-
circulatie;Cdraaiknop voor inschakeling van de aan-
jager en in-/uitschakeling van de air-
conditioning;
Ddraaiknop voor de luchtverdeling.
fig. 46F0T0029m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 46

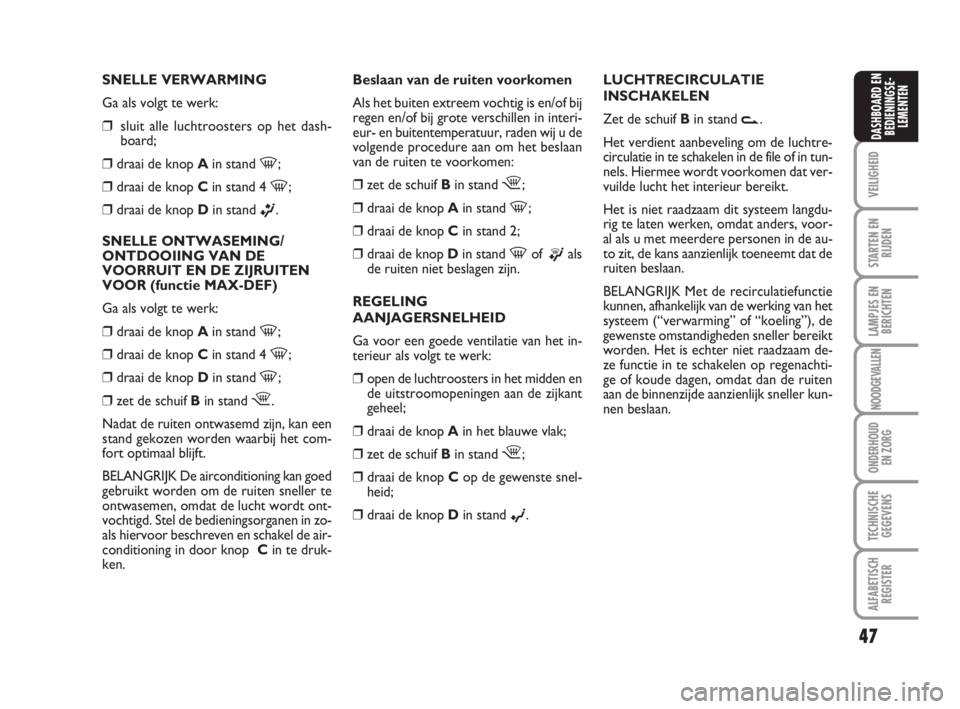

SNELLE VERWARMING
Ga als volgt te werk:
❒sluit alle luchtroosters op het dash-
board;
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 4
-;
❒draai de knop Din stand
ß.
SNELLE ONTWASEMING/
ONTDOOIING VAN DE
VOORRUIT EN DE ZIJRUITEN
VOOR (functie MAX-DEF)
Ga als volgt te werk:
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 4
-;
❒draai de knop Din stand
-;
❒zet de schuif Bin stand
¶.
Nadat de ruiten ontwasemd zijn, kan een
stand gekozen worden waarbij het com-
fort optimaal blijft.
BELANGRIJK De airconditioning kan goed
gebruikt worden om de ruiten sneller te
ontwasemen, omdat de lucht wordt ont-
vochtigd. Stel de bedieningsorganen in zo-
als hiervoor beschreven en schakel de air-
conditioning in door knop Cin te druk-
ken.Beslaan van de ruiten voorkomen
Als het buiten extreem vochtig is en/of bij
regen en/of bij grote verschillen in interi-
eur- en buitentemperatuur, raden wij u de
volgende procedure aan om het beslaan
van de ruiten te voorkomen:
❒zet de schuif Bin stand
¶;
❒draai de knop Ain stand
-;
❒draai de knop Cin stand 2;
❒draai de knop Din stand
-of ®als
de ruiten niet beslagen zijn.
REGELING
AANJAGERSNELHEID
Ga voor een goede ventilatie van het in-
terieur als volgt te werk:
❒open de luchtroosters in het midden en
de uitstroomopeningen aan de zijkant
geheel;
❒draai de knop Ain het blauwe vlak;
❒zet de schuif Bin stand
¶;
❒draai de knop Cop de gewenste snel-
heid;
❒draai de knop Din stand
©.
47
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
LUCHTRECIRCULATIE
INSCHAKELEN
Zet de schuif Bin stand
v.
Het verdient aanbeveling om de luchtre-
circulatie in te schakelen in de file of in tun-
nels. Hiermee wordt voorkomen dat ver-
vuilde lucht het interieur bereikt.
Het is niet raadzaam dit systeem langdu-
rig te laten werken, omdat anders, voor-
al als u met meerdere personen in de au-
to zit, de kans aanzienlijk toeneemt dat de
ruiten beslaan.
BELANGRIJK Met de recirculatiefunctie
kunnen, afhankelijk van de werking van het
systeem (“verwarming” of “koeling”), de
gewenste omstandigheden sneller bereikt
worden. Het is echter niet raadzaam de-
ze functie in te schakelen op regenachti-
ge of koude dagen, omdat dan de ruiten
aan de binnenzijde aanzienlijk sneller kun-
nen beslaan.
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 47

48
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

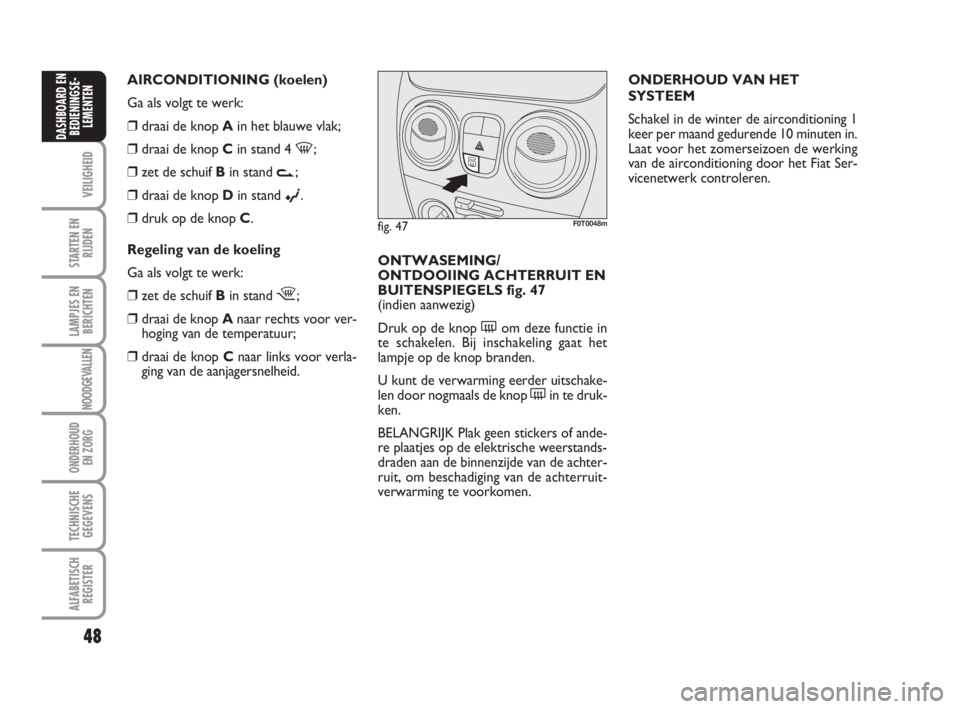

ONDERHOUD VAN HET
SYSTEEM
Schakel in de winter de airconditioning 1
keer per maand gedurende 10 minuten in.
Laat voor het zomerseizoen de werking
van de airconditioning door het Fiat Ser-
vicenetwerk controleren.
ONTWASEMING/
ONTDOOIING ACHTERRUIT EN
BUITENSPIEGELS fig. 47
(indien aanwezig)
Druk op de knop (om deze functie in
te schakelen. Bij inschakeling gaat het
lampje op de knop branden.
U kunt de verwarming eerder uitschake-
len door nogmaals de knop (in te druk-
ken.
BELANGRIJK Plak geen stickers of ande-
re plaatjes op de elektrische weerstands-
draden aan de binnenzijde van de achter-
ruit, om beschadiging van de achterruit-
verwarming te voorkomen. AIRCONDITIONING (koelen)
Ga als volgt te werk:
❒draai de knop Ain het blauwe vlak;
❒draai de knop Cin stand 4
-;
❒zet de schuif Bin stand
v;
❒draai de knop Din stand
©.
❒druk op de knop C.
Regeling van de koeling
Ga als volgt te werk:
❒zet de schuif Bin stand
¶;
❒draai de knop Anaar rechts voor ver-
hoging van de temperatuur;
❒draai de knop Cnaar links voor verla-
ging van de aanjagersnelheid.
fig. 47F0T0048m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 48

49
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

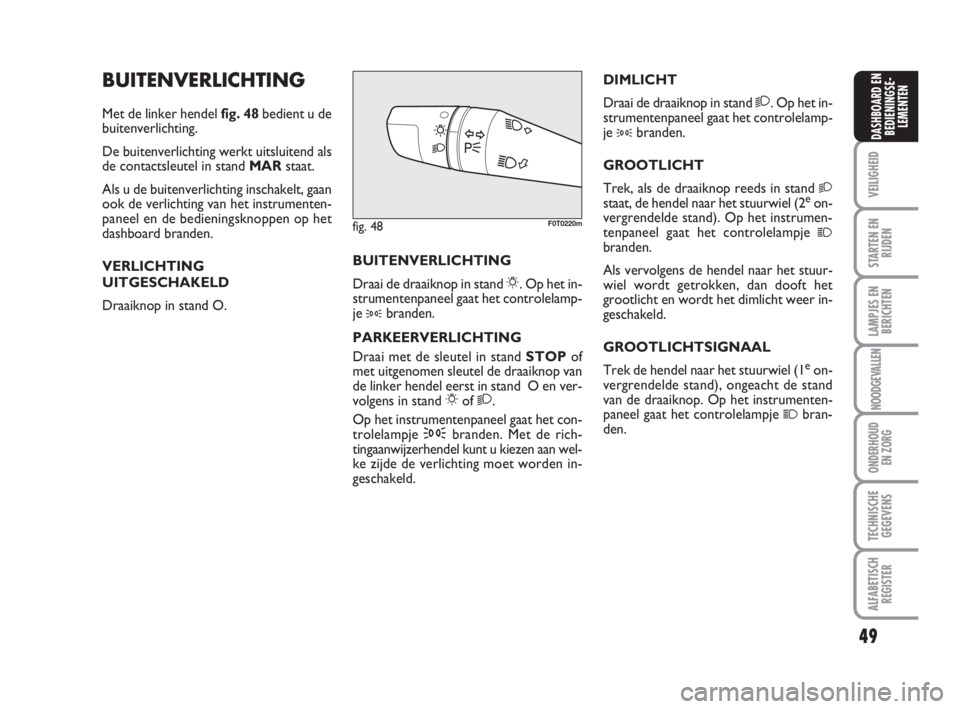

BUITENVERLICHTING
Met de linker hendel fig. 48bedient u de
buitenverlichting.
De buitenverlichting werkt uitsluitend als
de contactsleutel in stand MARstaat.
Als u de buitenverlichting inschakelt, gaan
ook de verlichting van het instrumenten-
paneel en de bedieningsknoppen op het
dashboard branden.
VERLICHTING
UITGESCHAKELD
Draaiknop in stand O.DIMLICHT
Draai de draaiknop in stand 2. Op het in-
strumentenpaneel gaat het controlelamp-
je
3branden.
GROOTLICHT
Trek, als de draaiknop reeds in stand
2staat, de hendel naar het stuurwiel (2eon-
vergrendelde stand). Op het instrumen-
tenpaneel gaat het controlelampje
1branden.
Als vervolgens de hendel naar het stuur-
wiel wordt getrokken, dan dooft het
grootlicht en wordt het dimlicht weer in-
geschakeld.
GROOTLICHTSIGNAAL
Trek de hendel naar het stuurwiel (1
eon-
vergrendelde stand), ongeacht de stand
van de draaiknop. Op het instrumenten-
paneel gaat het controlelampje
1bran-
den. BUITENVERLICHTING
Draai de draaiknop in stand 6. Op het in-
strumentenpaneel gaat het controlelamp-
je
3branden.
PARKEERVERLICHTING
Draai met de sleutel in stand STOPof
met uitgenomen sleutel de draaiknop van
de linker hendel eerst in stand O en ver-
volgens in stand 6of 2.
Op het instrumentenpaneel gaat het con-
trolelampje 3branden. Met de rich-
tingaanwijzerhendel kunt u kiezen aan wel-
ke zijde de verlichting moet worden in-
geschakeld.
fig. 48F0T0220m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 49
