ESP FIAT FIORINO 2014 Instructieboek (in Dutch)

Geachte cliënt,
Hartelijk dank dat u voor een Fiat hebt gekozen en gefeliciteerd met uw keuze voor de Fiat Fiorino.
Wij hebben dit boekje samengesteld zodat u elk onderdeel van uw Fiat Fiorino leert kennen en u uw auto op de juiste manier zult
gebruiken. Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden. Dit instructie-
boekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw Fiat Fiorino volledig te benutten.
Wij raden u aan de waarschuwingen en tips aandachtig te lezen die worden voorafgegaan door de symbolen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde “Service- en garantiehandleiding” vindt u de extra service van Fiat:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
Hoewel in dit instructieboekje alle uitvoeringen van de Fiat Fiorino
beschreven worden, dient u zich aan de informatie te houden met betrekking tot de uitrusting,
de motoruitvoering en het model van de auto die u gekocht hebt.
001-035 Fiorino NL 1ed:_ 9-12-2009 10:14 Pagina 1

4
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTENDASHBOARD........................................................................ 5
INSTRUMENTENPANEEL ................................................. 6
SYMBOLEN ........................................................................... 7
FIAT CODE ........................................................................... 7
DE SLEUTELS ........................................................................ 8
DIEFSTALALARM ................................................................ 11
START-/CONTACTSLOT ................................................. 13
INSTRUMENTEN ................................................................ 14
DIGITAAL DISPLAY............................................................. 16
MULTIFUNCTIONEEL DISPLAY ..................................... 21
TRIPCOMPUTER.................................................................. 30
ZITPLAATSEN ...................................................................... 33
SCHEIDINGSWANDEN..................................................... 36
HOOFDSTEUNEN .............................................................. 38
STUURWIEL ......................................................................... 39
SPIEGELS ................................................................................ 39
VERWARMING EN VENTILATIE ............................................ 41
VERWARMING EN VENTILATIE .................................... 43
HANDBEDIENDE AIRCONDITIONING ..................... 46
BUITENVERLICHTING ...................................................... 49
RUITEN REINIGEN ............................................................. 51PLAFONDVERLICHTING ................................................. 52
BEDIENINGSKNOPPEN .................................................... 55
INTERIEURUITRUSTING .................................................. 56
PORTIEREN .......................................................................... 59
RUITBEDIENING ................................................................. 63
BAGAGERUIMTE ................................................................. 64
MOTORKAP ......................................................................... 68
IMPERIAAL/SKIDRAGER ................................................... 69
KOPLAMPEN ........................................................................ 70
ABS .......................................................................................... 71
ESP-SYSTEEM......................................................................... 72
TRACTION PLUS-SYSTEEM ............................................. 75
EOBD-SYSTEEM ................................................................... 76
SPEED BLOCK....................................................................... 76
PARKEERSENSOREN ......................................................... 77
AUTORADIO ....................................................................... 79
ELEKTRISCHE/ELEKTRONISCHE
SYSTEMEN MONTEREN ................................................... 80
TANKEN MET DE AUTO.................................................. 80
BESCHERMING VAN HET MILIEU ................................. 82
D D
A A
S S
H H
B B
O O
A A
R R
D D
E E
N N
B B
E E
D D
I I
E E
N N
I I
N N
G G
S S
E E
L L
E E
M M
E E
N N
T T
E E
N N
001-035 Fiorino NL 1ed:_ 9-12-2009 10:14 Pagina 4

23
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
Dag
JaarMaand
Deutsch
Português
English
Español
Français
Italiano
Nederland
Turkçe Voorbeeld:

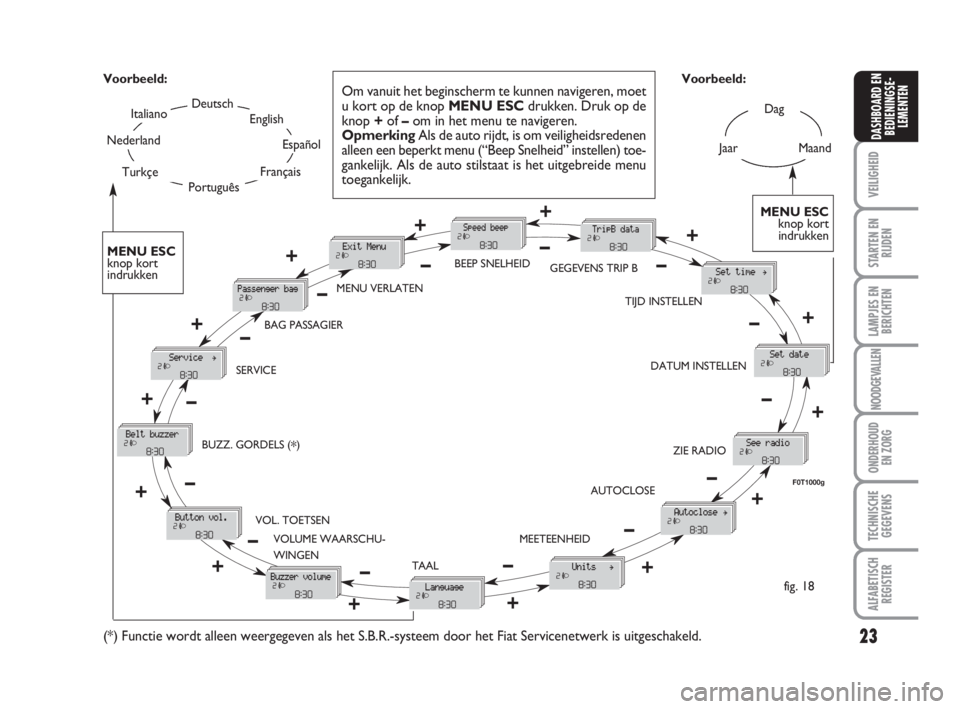

fig. 18 Voorbeeld:
Om vanuit het beginscherm te kunnen navigeren, moet
u kort op de knop MENU ESCdrukken. Druk op de
knop +of –om in het menu te navigeren.
OpmerkingAls de auto rijdt, is om veiligheidsredenen
alleen een beperkt menu (“Beep Snelheid” instellen) toe-
gankelijk. Als de auto stilstaat is het uitgebreide menu
toegankelijk.
F0T1000g
MENU ESC
knop kort
indrukken
+
– +
–
– +
+
–
+–
–
– +
+++ ––––
++ +
– +
–
MENU VERLATENBEEP SNELHEID
TIJD INSTELLEN
DATUM INSTELLEN
ZIE RADIO
AUTOCLOSE
MEETEENHEID
TAAL VOLUME WAARSCHU-
WINGEN VOL. TOETSEN BUZZ. GORDELS (
*) SERVICEBAG PASSAGIER
(*) Functie wordt alleen weergegeven als het S.B.R.-systeem door het Fiat Servicenetwerk is uitgeschakeld.
–+
GEGEVENS TRIP B
MENU ESC
knop kort
indrukken
001-035 Fiorino NL 1ed:_ 9-12-2009 10:14 Pagina 23

66
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

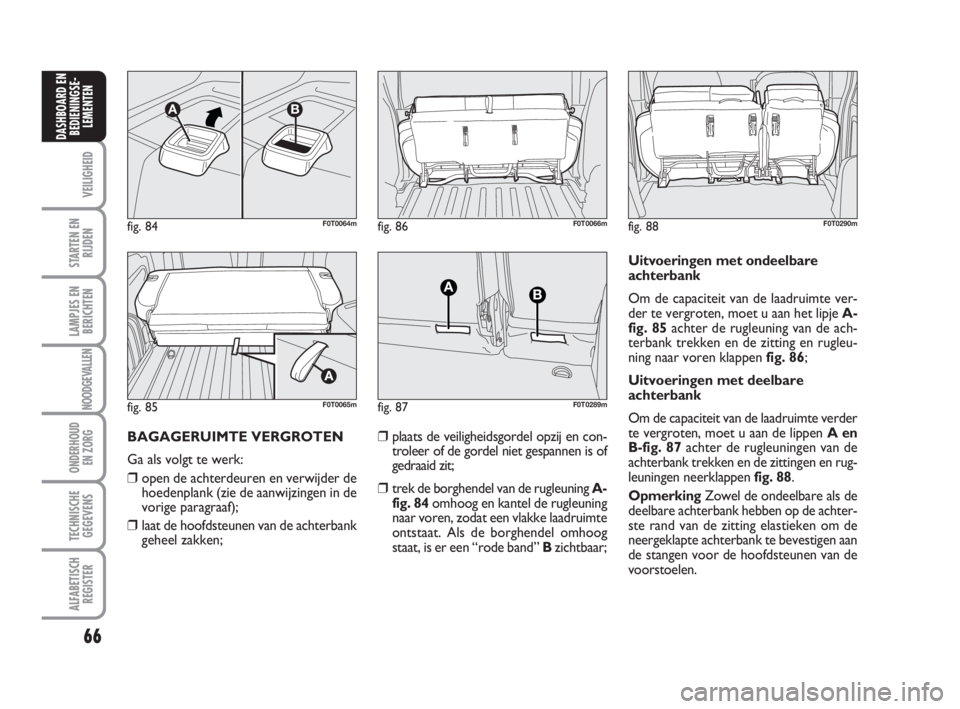

BAGAGERUIMTE VERGROTEN
Ga als volgt te werk:
❒open de achterdeuren en verwijder de
hoedenplank (zie de aanwijzingen in de
vorige paragraaf);
❒laat de hoofdsteunen van de achterbank
geheel zakken;❒plaats de veiligheidsgordel opzij en con-
troleer of de gordel niet gespannen is of
gedraaid zit;
❒trek de borghendel van de rugleuning A-
fig. 84omhoog en kantel de rugleuning
naar voren, zodat een vlakke laadruimte
ontstaat. Als de borghendel omhoog
staat, is er een “rode band” Bzichtbaar;Uitvoeringen met ondeelbare
achterbank
Om de capaciteit van de laadruimte ver-
der te vergroten, moet u aan het lipje A-
fig. 85achter de rugleuning van de ach-
terbank trekken en de zitting en rugleu-
ning naar voren klappen fig. 86;
Uitvoeringen met deelbare
achterbank
Om de capaciteit van de laadruimte verder
te vergroten, moet u aan de lippen A en
B-fig. 87achter de rugleuningen van de
achterbank trekken en de zittingen en rug-
leuningen neerklappen fig. 88.
OpmerkingZowel de ondeelbare als de
deelbare achterbank hebben op de achter-
ste rand van de zitting elastieken om de
neergeklapte achterbank te bevestigen aan
de stangen voor de hoofdsteunen van de
voorstoelen.
fig. 84
AB
F0T0064m
fig. 85F0T0065m
fig. 86F0T0066m
fig. 87
AB
F0T0289m
fig. 88F0T0290m
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 66

72
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

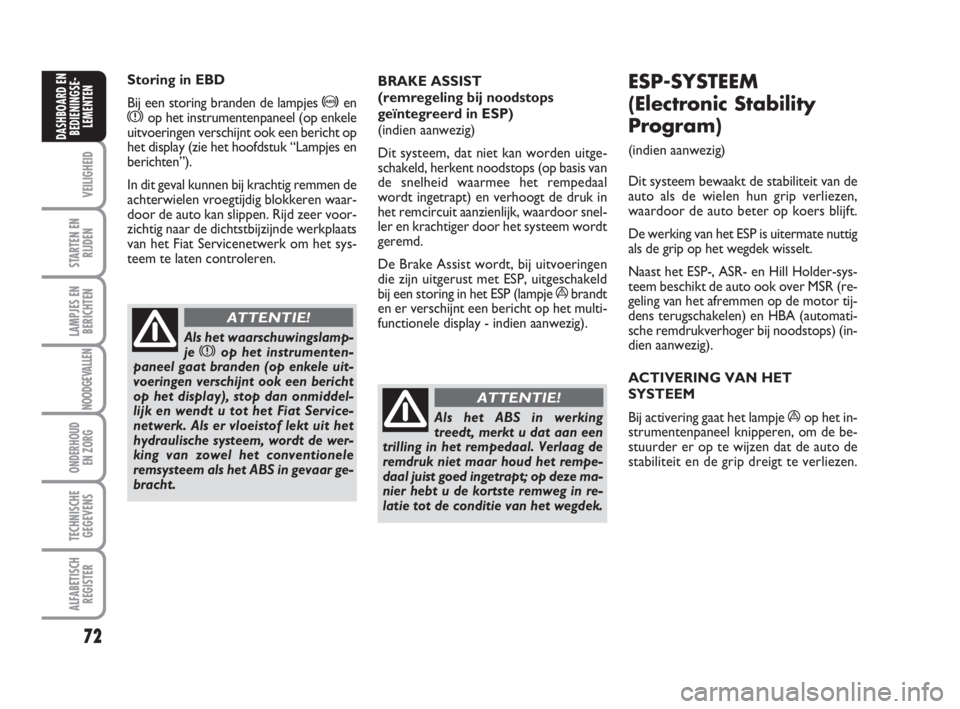

Storing in EBD
Bij een storing branden de lampjes
>enxop het instrumentenpaneel (op enkele
uitvoeringen verschijnt ook een bericht op
het display (zie het hoofdstuk “Lampjes en
berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde werkplaats
van het Fiat Servicenetwerk om het sys-
teem te laten controleren.
Als het waarschuwingslamp-
je xop het instrumenten-
paneel gaat branden (op enkele uit-
voeringen verschijnt ook een bericht
op het display), stop dan onmiddel-
lijk en wendt u tot het Fiat Service-
netwerk. Als er vloeistof lekt uit het
hydraulische systeem, wordt de wer-
king van zowel het conventionele
remsysteem als het ABS in gevaar ge-
bracht.
ATTENTIE!
BRAKE ASSIST
(remregeling bij noodstops
geïntegreerd in ESP)
(indien aanwezig)
Dit systeem, dat niet kan worden uitge-
schakeld, herkent noodstops (op basis van
de snelheid waarmee het rempedaal
wordt ingetrapt) en verhoogt de druk in
het remcircuit aanzienlijk, waardoor snel-
ler en krachtiger door het systeem wordt
geremd.
De Brake Assist wordt, bij uitvoeringen
die zijn uitgerust met ESP, uitgeschakeld
bij een storing in het ESP (lampje
ábrandt
en er verschijnt een bericht op het multi-
functionele display - indien aanwezig).
ESP-SYSTEEM
(Electronic Stability
Program)
(indien aanwezig)
Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nuttig
als de grip op het wegdek wisselt.
Naast het ESP-, ASR- en Hill Holder-sys-
teem beschikt de auto ook over MSR (re-
geling van het afremmen op de motor tij-
dens terugschakelen) en HBA (automati-
sche remdrukverhoger bij noodstops) (in-
dien aanwezig).
ACTIVERING VAN HET
SYSTEEM
Bij activering gaat het lampje
áop het in-
strumentenpaneel knipperen, om de be-
stuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen.Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 72

73
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

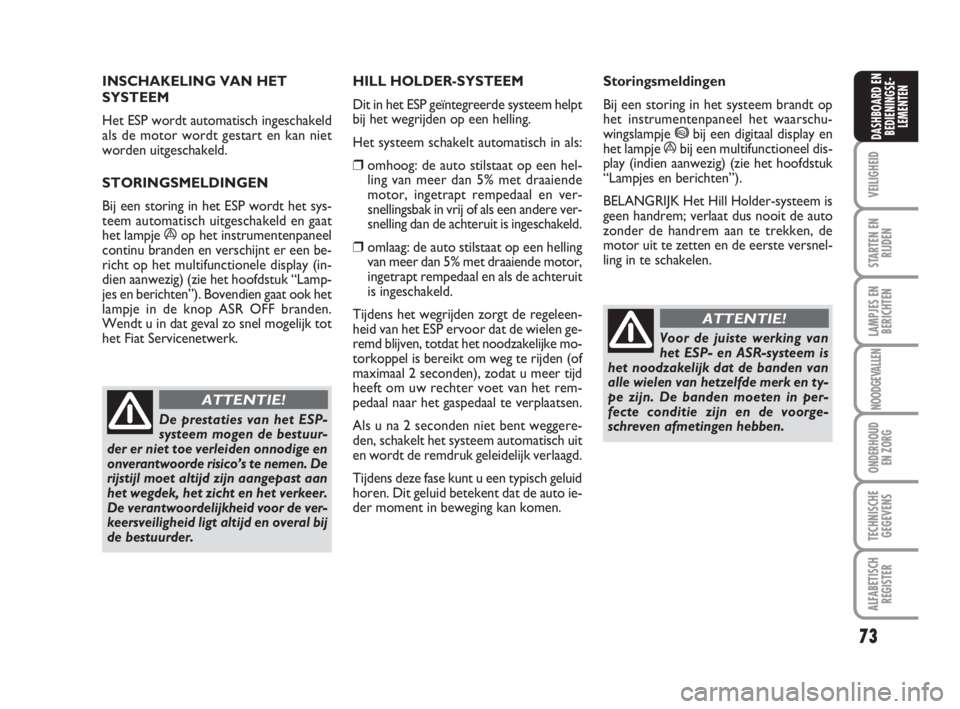

INSCHAKELING VAN HET
SYSTEEM
Het ESP wordt automatisch ingeschakeld
als de motor wordt gestart en kan niet
worden uitgeschakeld.
STORINGSMELDINGEN
Bij een storing in het ESP wordt het sys-
teem automatisch uitgeschakeld en gaat
het lampje
áop het instrumentenpaneel
continu branden en verschijnt er een be-
richt op het multifunctionele display (in-
dien aanwezig) (zie het hoofdstuk “Lamp-
jes en berichten”). Bovendien gaat ook het
lampje in de knop ASR OFF branden.
Wendt u in dat geval zo snel mogelijk tot
het Fiat Servicenetwerk.
De prestaties van het ESP-
systeem mogen de bestuur-
der er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder.
ATTENTIE!
HILL HOLDER-SYSTEEM
Dit in het ESP geïntegreerde systeem helpt
bij het wegrijden op een helling.
Het systeem schakelt automatisch in als:
❒omhoog: de auto stilstaat op een hel-
ling van meer dan 5% met draaiende
motor, ingetrapt rempedaal en ver-
snellingsbak in vrij of als een andere ver-
snelling dan de achteruit is ingeschakeld.
❒omlaag: de auto stilstaat op een helling
van meer dan 5% met draaiende motor,
ingetrapt rempedaal en als de achteruit
is ingeschakeld.
Tijdens het wegrijden zorgt de regeleen-
heid van het ESP ervoor dat de wielen ge-
remd blijven, totdat het noodzakelijke mo-
torkoppel is bereikt om weg te rijden (of
maximaal 2 seconden), zodat u meer tijd
heeft om uw rechter voet van het rem-
pedaal naar het gaspedaal te verplaatsen.
Als u na 2 seconden niet bent weggere-
den, schakelt het systeem automatisch uit
en wordt de remdruk geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch geluid
horen. Dit geluid betekent dat de auto ie-
der moment in beweging kan komen.Storingsmeldingen
Bij een storing in het systeem brandt op
het instrumentenpaneel het waarschu-
wingslampje *bij een digitaal display en
het lampje
ábij een multifunctioneel dis-
play (indien aanwezig) (zie het hoofdstuk
“Lampjes en berichten”).
BELANGRIJK Het Hill Holder-systeem is
geen handrem; verlaat dus nooit de auto
zonder de handrem aan te trekken, de
motor uit te zetten en de eerste versnel-
ling in te schakelen.
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in per-
fecte conditie zijn en de voorge-
schreven afmetingen hebben.
ATTENTIE!
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 73

74
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN

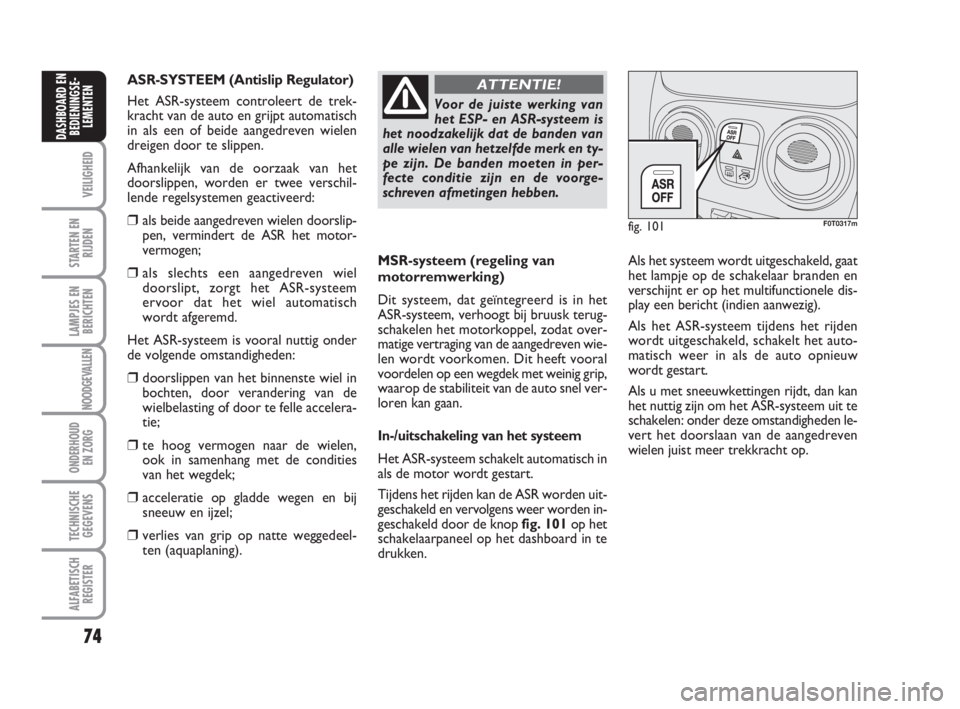

MSR-systeem (regeling van
motorremwerking)
Dit systeem, dat geïntegreerd is in het
ASR-systeem, verhoogt bij bruusk terug-
schakelen het motorkoppel, zodat over-
matige vertraging van de aangedreven wie-
len wordt voorkomen. Dit heeft vooral
voordelen op een wegdek met weinig grip,
waarop de stabiliteit van de auto snel ver-
loren kan gaan.
In-/uitschakeling van het systeem
Het ASR-systeem schakelt automatisch in
als de motor wordt gestart.
Tijdens het rijden kan de ASR worden uit-
geschakeld en vervolgens weer worden in-
geschakeld door de knop fig. 101op het
schakelaarpaneel op het dashboard in te
drukken. Als het systeem wordt uitgeschakeld, gaat
het lampje op de schakelaar branden en
verschijnt er op het multifunctionele dis-
play een bericht (indien aanwezig).
Als het ASR-systeem tijdens het rijden
wordt uitgeschakeld, schakelt het auto-
matisch weer in als de auto opnieuw
wordt gestart.
Als u met sneeuwkettingen rijdt, dan kan
het nuttig zijn om het ASR-systeem uit te
schakelen: onder deze omstandigheden le-
vert het doorslaan van de aangedreven
wielen juist meer trekkracht op.
Voor de juiste werking van
het ESP- en ASR-systeem is
het noodzakelijk dat de banden van
alle wielen van hetzelfde merk en ty-
pe zijn. De banden moeten in per-
fecte conditie zijn en de voorge-
schreven afmetingen hebben.
ATTENTIE!
fig. 101F0T0317m
ASR-SYSTEEM (Antislip Regulator)
Het ASR-systeem controleert de trek-
kracht van de auto en grijpt automatisch
in als een of beide aangedreven wielen
dreigen door te slippen.
Afhankelijk van de oorzaak van het
doorslippen, worden er twee verschil-
lende regelsystemen geactiveerd:
❒als beide aangedreven wielen doorslip-
pen, vermindert de ASR het motor-
vermogen;
❒als slechts een aangedreven wiel
doorslipt, zorgt het ASR-systeem
ervoor dat het wiel automatisch
wordt afgeremd.
Het ASR-systeem is vooral nuttig onder
de volgende omstandigheden:
❒doorslippen van het binnenste wiel in
bochten, door verandering van de
wielbelasting of door te felle accelera-
tie;
❒te hoog vermogen naar de wielen,
ook in samenhang met de condities
van het wegdek;
❒acceleratie op gladde wegen en bij
sneeuw en ijzel;
❒verlies van grip op natte weggedeel-
ten (aquaplaning).
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 74

80
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENINGSE-
LEMENTEN
ELEKTRISCHE/
ELEKTRONISCHE
SYSTEMEN MONTEREN
De elektrische/elektronische systemen die
na aankoop van de auto en binnen de af-
tersales-service worden gemonteerd,
moeten voorzien zijn van het merkteken:
Fiat Auto S.p.A. autoriseert de montage
van zend-/ontvangstapparatuur op voor-
waarde dat de montagewerkzaamheden
op de juiste wijze bij een gespecialiseerd
bedrijf worden uitgevoerd, waarbij de aan-
wijzingen van de fabrikant in acht moeten
worden genomen.
BELANGRIJK Als door de montage van
systemen de kenmerken van de auto wor-
den gewijzigd, kan het kentekenbewijs
worden ingenomen door de bevoegde in-
stanties en eventueel de garantie komen
te vervallen bij defecten die veroorzaakt
zijn door de bovengenoemde modificatie
of op defecten die direct of indirect daar-
van het gevolg zijn.
Fiat Auto S.p.A. wijst elke verantwoorde-
lijkheid af voor schade die veroorzaakt is
door de installatie van accessoires die niet
geleverd of aanbevolen zijn door Fiat Au-
to S.p.A. en die niet gemonteerd zijn vol-
gens de bijgeleverde instructies.RADIOZENDAPPARATUUR
EN MOBIELE TELEFOONS
Radiozendapparaten (mobiele telefoons,
27 mc en dergelijke) mogen alleen in de
auto worden gebruikt met een aparte an-
tenne aan de buitenkant van de auto.
BELANGRIJK Het gebruik van dergelijke
apparaten in de auto (zonder buitenan-
tenne) kan niet alleen schadelijk zijn voor
de gezondheid van de inzittenden, maar
kan ook storingen in de elektrische sys-
temen van de auto veroorzaken. Hierdoor
wordt de veiligheid in gevaar gebracht.
Bovendien wordt de zend- en ontvangst-
kwaliteit aanzienlijk beperkt door de iso-
lerende eigenschappen van de carrosserie.
Houdt u bij het gebruik van mobiele tele-
foons (GSM, GPRS, UMTS) met het officië-
le EU-keurmerk, strikt aan de instructies die
door de fabrikant van de mobiele telefoon
zijn bijgeleverd.
TANKEN VAN DE AUTO
BENZINEMOTOREN
Tank uitsluitend loodvrije benzine met een
octaangetal van ten minste 95 RON.
BELANGRIJK Een beschadigde katalysator
laat schadelijke stoffen in het uitlaatgas
achter, waardoor het milieu wordt ver-
vuild.
BELANGRIJK Tank met de auto nooit,
niet in noodgevallen en ook niet een klein
beetje, loodhoudende benzine. U zou de
katalysator onherstelbaar beschadigen.
036-082 Fiorino NL 1ed:_ 11-12-2009 10:39 Pagina 80

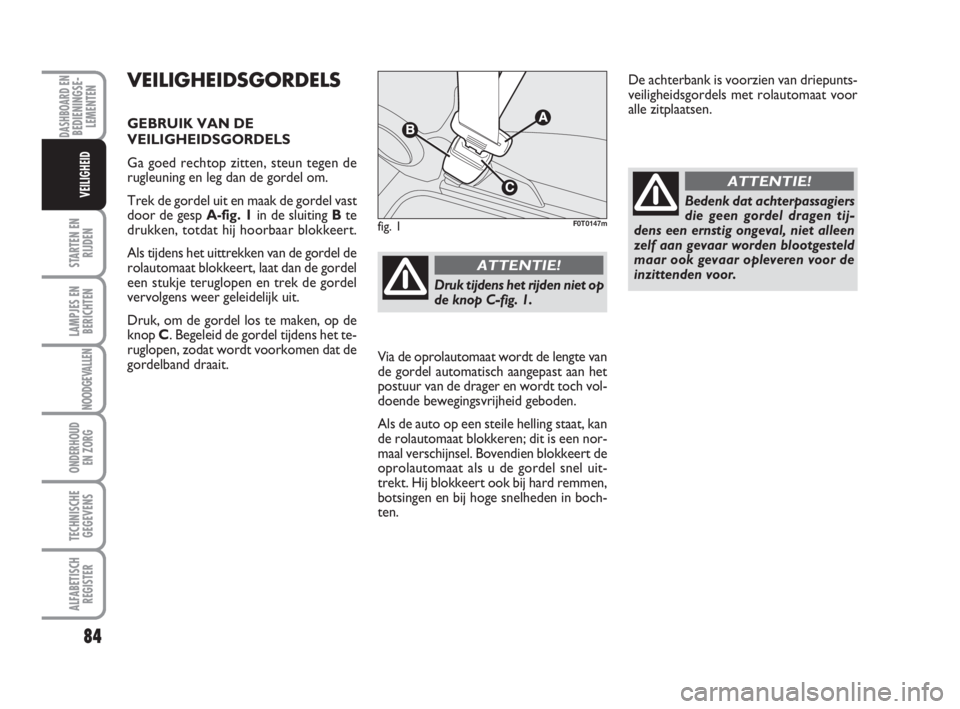

De achterbank is voorzien van driepunts-
veiligheidsgordels met rolautomaat voor
alle zitplaatsen.
fig. 1F0T0147m
Druk tijdens het rijden niet op
de knop C-fig. 1.
ATTENTIE!
Bedenk dat achterpassagiers
die geen gordel dragen tij-
dens een ernstig ongeval, niet alleen
zelf aan gevaar worden blootgesteld
maar ook gevaar opleveren voor de
inzittenden voor.
ATTENTIE!
Via de oprolautomaat wordt de lengte van
de gordel automatisch aangepast aan het
postuur van de drager en wordt toch vol-
doende bewegingsvrijheid geboden.
Als de auto op een steile helling staat, kan
de rolautomaat blokkeren; dit is een nor-
maal verschijnsel. Bovendien blokkeert de
oprolautomaat als u de gordel snel uit-
trekt. Hij blokkeert ook bij hard remmen,
botsingen en bij hoge snelheden in boch-
ten.
VEILIGHEIDSGORDELS
GEBRUIK VAN DE
VEILIGHEIDSGORDELS
Ga goed rechtop zitten, steun tegen de
rugleuning en leg dan de gordel om.
Trek de gordel uit en maak de gordel vast
door de gesp A-fig. 1in de sluiting Bte
drukken, totdat hij hoorbaar blokkeert.
Als tijdens het uittrekken van de gordel de
rolautomaat blokkeert, laat dan de gordel
een stukje teruglopen en trek de gordel
vervolgens weer geleidelijk uit.
Druk, om de gordel los te maken, op de
knop C. Begeleid de gordel tijdens het te-
ruglopen, zodat wordt voorkomen dat de
gordelband draait.DASHBOARD ENBEDIENINGSE-
LEMENTEN
ALFABETISCH
REGISTER
TECHNISCHE
GEGEVENS
ONDERHOUD
EN ZORG
NOODGEVALLEN
LAMPJES EN
BERICHTEN
STARTEN EN
RIJDEN
84
VEILIGHEID
083-100 Fiorino NL 1ed:_ 11-12-2009 10:40 Pagina 84

101
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD ENBEDIENINGSE-
LEMENTEN
VEILIGHEID
STARTEN EN
RIJDEN

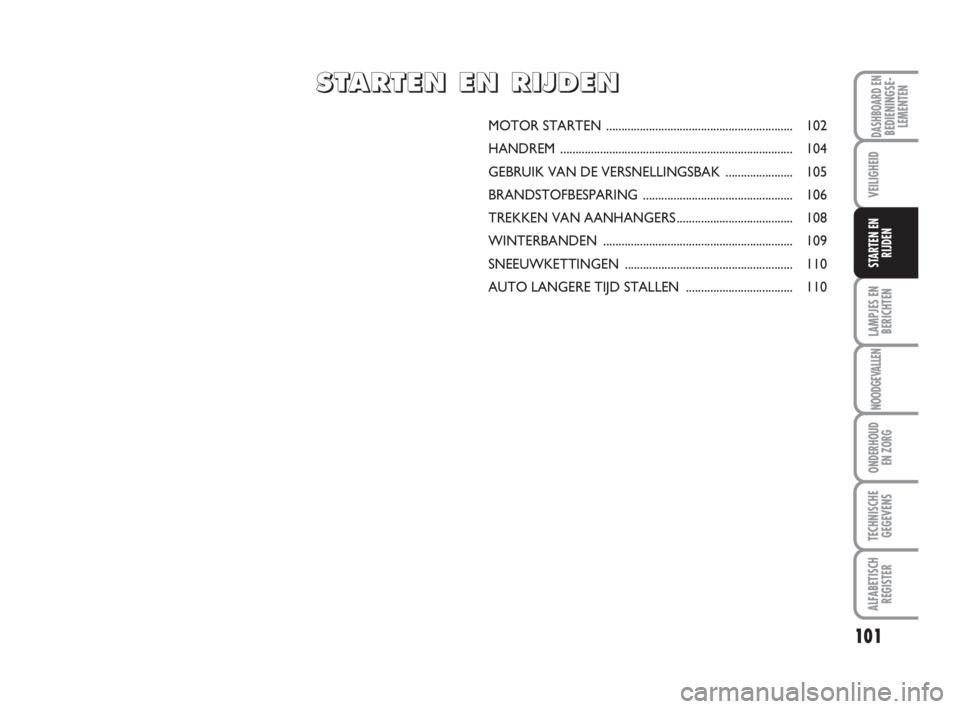

MOTOR STARTEN ............................................................. 102
HANDREM ............................................................................ 104
GEBRUIK VAN DE VERSNELLINGSBAK ...................... 105
BRANDSTOFBESPARING ................................................. 106
TREKKEN VAN AANHANGERS ...................................... 108
WINTERBANDEN .............................................................. 109
SNEEUWKETTINGEN ....................................................... 110
AUTO LANGERE TIJD STALLEN ................................... 110
S S
T T
A A
R R
T T
E E
N N
E E
N N
R R
I I
J J
D D
E E
N N
101-110 Fiorino NL 1ed:_ 9-12-2009 12:08 Pagina 101
