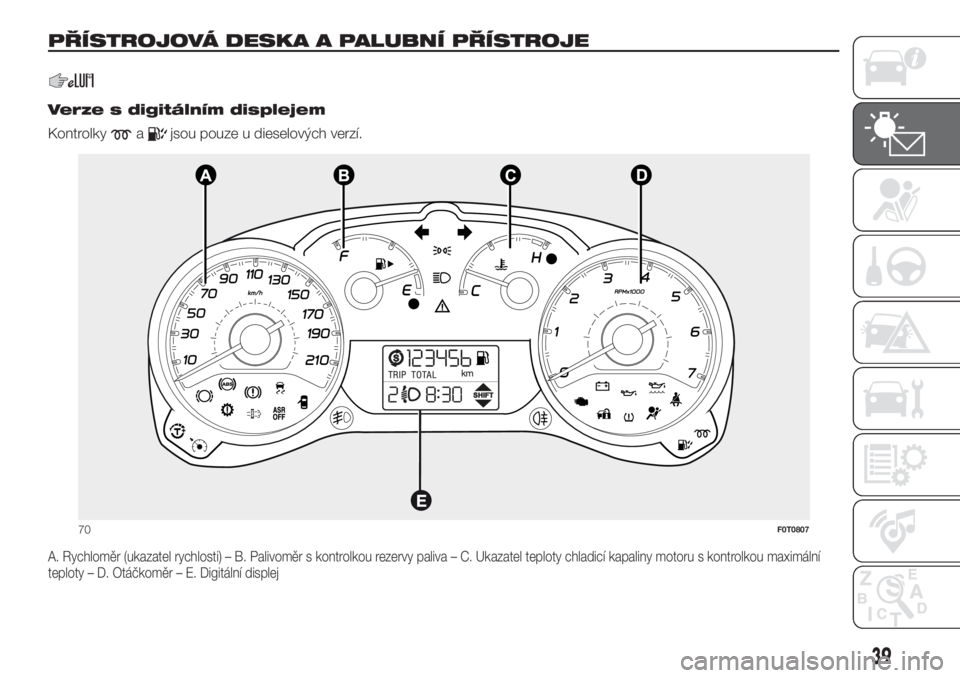

PŘÍSTROJOVÁ DESKA A PALUBNÍ PŘÍSTROJE.
.
Verze s digitálním displejem
Kontrolky
ajsou pouze u dieselových verzí.
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Digitální displej
70F0T0807
39

Verze s digitálním displejem
Kontrolky
ajsou pouze u dieselových verzí.
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Digitální displej
71F0T0808
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

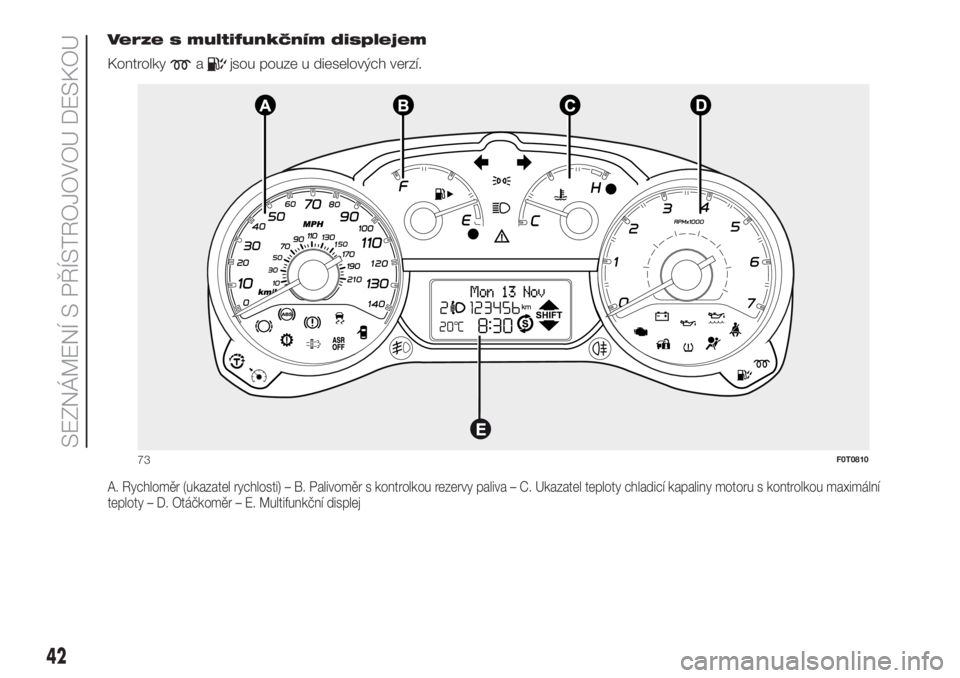

Verze s multifunkčním displejem
Kontrolky
ajsou pouze u dieselových verzí.
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Multifunkční displej
72F0T0809
41

Verze s multifunkčním displejem
Kontrolky
ajsou pouze u dieselových verzí.
A. Rychloměr (ukazatel rychlosti) – B. Palivoměr s kontrolkou rezervy paliva – C. Ukazatel teploty chladicí kapaliny motoru s kontrolkou maximální
teploty – D. Otáčkoměr – E. Multifunkční displej
73F0T0810
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

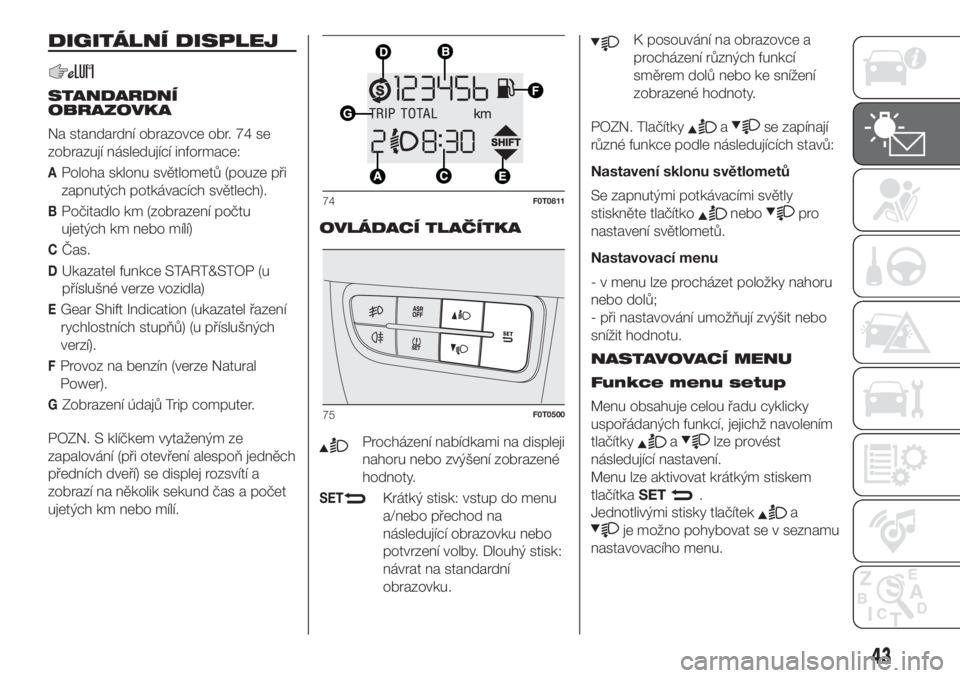

DIGITÁLNÍ DISPLEJ
STANDARDNÍ
OBRAZOVKA
Na standardní obrazovce obr. 74 se
zobrazují následující informace:
APoloha sklonu světlometů (pouze při
zapnutých potkávacích světlech).
BPočitadlo km (zobrazení počtu
ujetých km nebo mílí)
CČas.
DUkazatel funkce START&STOP (u
příslušné verze vozidla)
EGear Shift Indication (ukazatel řazení
rychlostních stupňů) (u příslušných
verzí).
FProvoz na benzín (verze Natural
Power).
GZobrazení údajů Trip computer.
POZN. S klíčkem vytaženým ze
zapalování (při otevření alespoň jedněch
předních dveří) se displej rozsvítí a
zobrazí na několik sekund čas a počet
ujetých km nebo mílí.OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené
hodnoty.
SETKrátký stisk: vstup do menu
a/nebo přechod na
následující obrazovku nebo
potvrzení volby. Dlouhý stisk:
návrat na standardní
obrazovku.
K posouvání na obrazovce a
procházení různých funkcí
směrem dolů nebo ke snížení
zobrazené hodnoty.
POZN. Tlačítky
ase zapínají
různé funkce podle následujících stavů:
Nastavení sklonu světlometů
Se zapnutými potkávacími světly
stiskněte tlačítko
nebopro
nastavení světlometů.
Nastavovací menu
- v menu lze procházet položky nahoru
nebo dolů;
- při nastavování umožňují zvýšit nebo
snížit hodnotu.
NASTAVOVACÍ MENU
Funkce menu setup
Menu obsahuje celou řadu cyklicky
uspořádaných funkcí, jejichž navolením
tlačítky
alze provést
následující nastavení.
Menu lze aktivovat krátkým stiskem
tlačítkaSET
.
Jednotlivými stisky tlačítek
a
je možno pohybovat se v seznamu
nastavovacího menu.
74F0T0811
75F0T0500
43

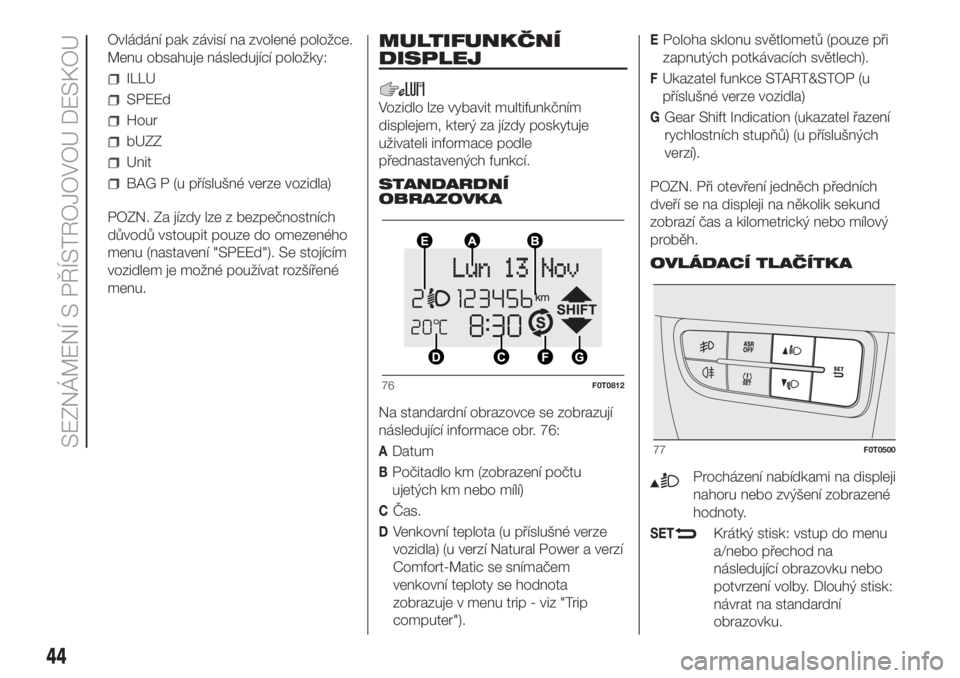

Ovládání pak závisí na zvolené položce.
Menu obsahuje následující položky:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (u příslušné verze vozidla)
POZN. Za jízdy lze z bezpečnostních
důvodů vstoupit pouze do omezeného
menu (nastavení "SPEEd"). Se stojícím
vozidlem je možné používat rozšířené
menu.
MULTIFUNKČNÍ
DISPLEJ
Vozidlo lze vybavit multifunkčním
displejem, který za jízdy poskytuje
uživateli informace podle
přednastavených funkcí.
STANDARDNÍ
OBRAZOVKA
Na standardní obrazovce se zobrazují
následující informace obr. 76:
ADatum
BPočitadlo km (zobrazení počtu
ujetých km nebo mílí)
CČas.
DVenkovní teplota (u příslušné verze
vozidla) (u verzí Natural Power a verzí
Comfort-Matic se snímačem
venkovní teploty se hodnota
zobrazuje v menu trip - viz "Trip
computer").
EPoloha sklonu světlometů (pouze při
zapnutých potkávacích světlech).
FUkazatel funkce START&STOP (u
příslušné verze vozidla)
GGear Shift Indication (ukazatel řazení
rychlostních stupňů) (u příslušných
verzí).
POZN. Při otevření jedněch předních
dveří se na displeji na několik sekund
zobrazí čas a kilometrický nebo mílový
proběh.
OVLÁDACÍ TLAČÍTKA
Procházení nabídkami na displeji
nahoru nebo zvýšení zobrazené
hodnoty.
SETKrátký stisk: vstup do menu
a/nebo přechod na
následující obrazovku nebo
potvrzení volby. Dlouhý stisk:
návrat na standardní
obrazovku.
76F0T0812
77F0T0500
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

K posouvání na obrazovce a
procházení různých funkcí
směrem dolů nebo ke snížení
zobrazené hodnoty.
POZN. Tlačítky
ase zapínají
různé funkce podle následujících stavů:
Nastavení sklonu světlometů
- se zapnutými potkávacími světly
stiskněte tlačítka
nebo
určená pro nastavení světlometů.
Nastavovací menu
- v menu lze procházet položky nahoru
nebo dolů;
- při nastavování umožňují zvýšit nebo
snížit hodnotu.
NASTAVOVACÍ MENU
Funkce menu setup
Menu obsahuje celou řadu cyklicky
uspořádaných funkcí, jejichž navolením
tlačítky
alze provést
následující nastavení. U některých
položek (seřízení hodin a měrná
jednotka) je i podmenu.
Nastavovací menu se aktivuje krátkým
stiskem tlačítkaSET
.
Postupnými stisky tlačítek
nebo
je možno pohybovat se v seznamu
menu set up.
Způsob obsluhy tedy závisí na
charakteristice zvolené položky.Menu obsahuje následující položky:
DIMMER
SPEED BUZZER
ÚDAJE TRIP B
SET TIME
SET DATE
VIZ RÁDIO
AUTOCLOSE
MĚRNÁ JEDNOTKA:
JAZYK
BUZZER VOLUME
HLAS. TLAČÍTKA
BUZZ. (Bzučák). BEZPEČNOSTNÍ
PÁSY
SERVICE
AIRBAG SPOLUCESTUJÍCÍHO
EXIT MENU
POZN. Za jízdy lze z bezpečnostních
důvodů vstoupit pouze do omezeného
menu (nastavení "upozornění (pípnutí)
na rychlost"). Se stojícím vozidlem je
možné používat rozšířené menu.

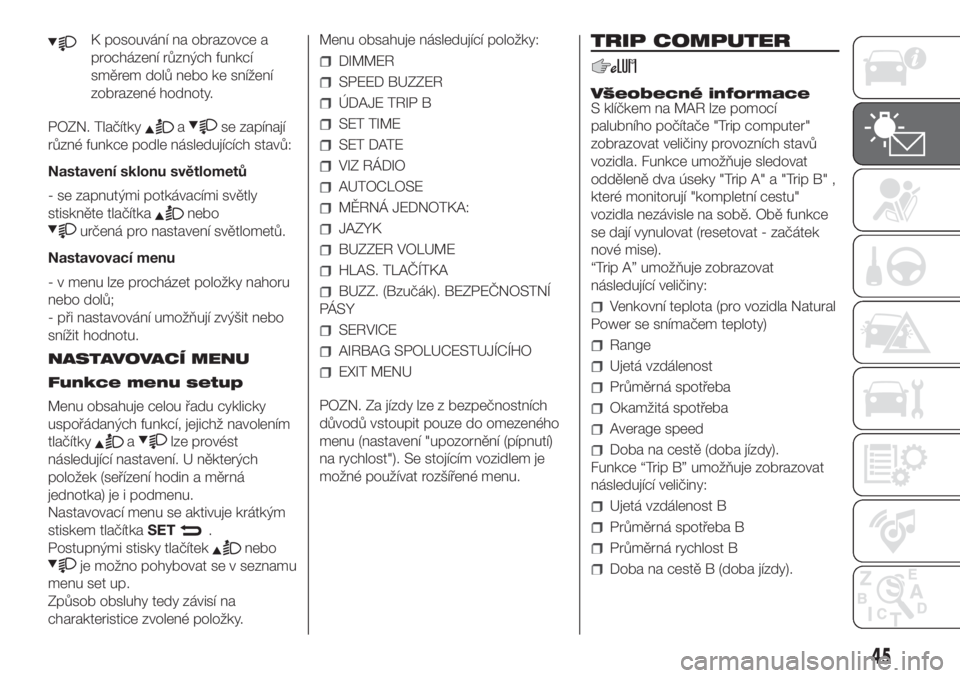

TRIP COMPUTER
Všeobecné informace
S klíčkem na MAR lze pomocí
palubního počítače "Trip computer"
zobrazovat veličiny provozních stavů
vozidla. Funkce umožňuje sledovat
odděleně dva úseky "Trip A" a "Trip B" ,
které monitorují "kompletní cestu"
vozidla nezávisle na sobě. Obě funkce
se dají vynulovat (resetovat - začátek
nové mise).
“Trip A” umožňuje zobrazovat
následující veličiny:
Venkovní teplota (pro vozidla Natural
Power se snímačem teploty)
Range
Ujetá vzdálenost
Průměrná spotřeba
Okamžitá spotřeba
Average speed
Doba na cestě (doba jízdy).
Funkce “Trip B” umožňuje zobrazovat
následující veličiny:
Ujetá vzdálenost B
Průměrná spotřeba B
Průměrná rychlost B
Doba na cestě B (doba jízdy).
45

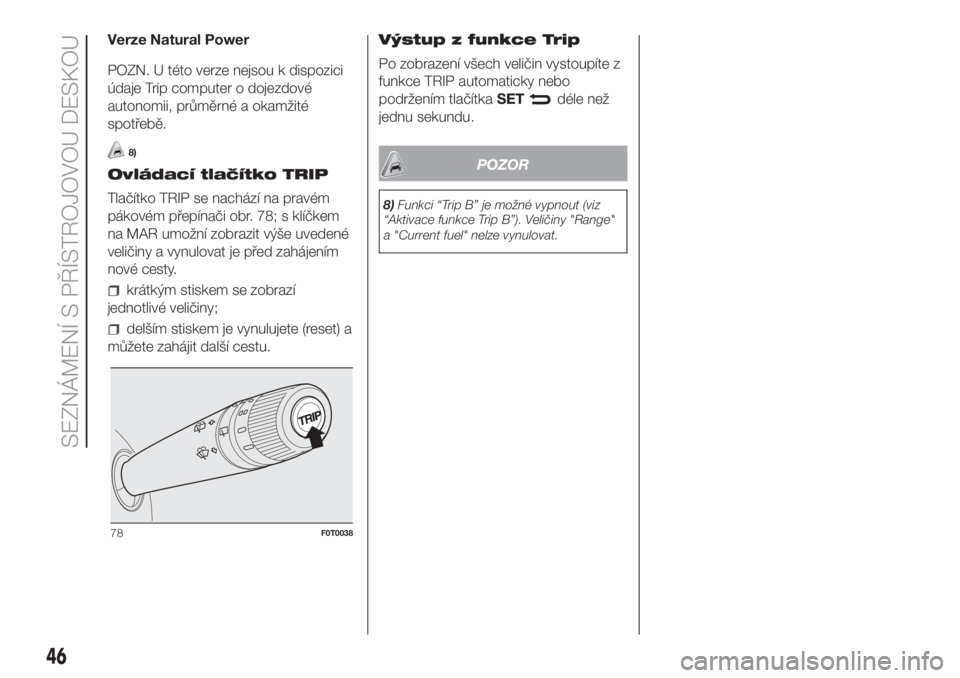

Verze Natural Power
POZN. U této verze nejsou k dispozici
údaje Trip computer o dojezdové
autonomii, průměrné a okamžité
spotřebě.
8)
Ovládací tlačítko TRIP
Tlačítko TRIP se nachází na pravém
pákovém přepínači obr. 78; s klíčkem
na MAR umožní zobrazit výše uvedené
veličiny a vynulovat je před zahájením
nové cesty.
krátkým stiskem se zobrazí
jednotlivé veličiny;
delším stiskem je vynulujete (reset) a
můžete zahájit další cestu.Výstup z funkce Trip
Po zobrazení všech veličin vystoupíte z
funkce TRIP automaticky nebo
podržením tlačítkaSET
déle než
jednu sekundu.
POZOR
8)Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny "Range"
a "Current fuel" nelze vynulovat.
78F0T0038
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

KONTROLKY A UPOZORNĚNÍ
Pokud to přístrojová deska umožňuje, současně s rozsvícením kontrolky se zobrazí i příslušné upozornění a/nebo zazní
zvuková výstraha. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za vyčerpávající
a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při
každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií je možné přerušit stiskem tlačítka
SET. Kontrolka (nebo
symbol na displeji) na přístrojové desce svítí do odstranění příčiny závady.

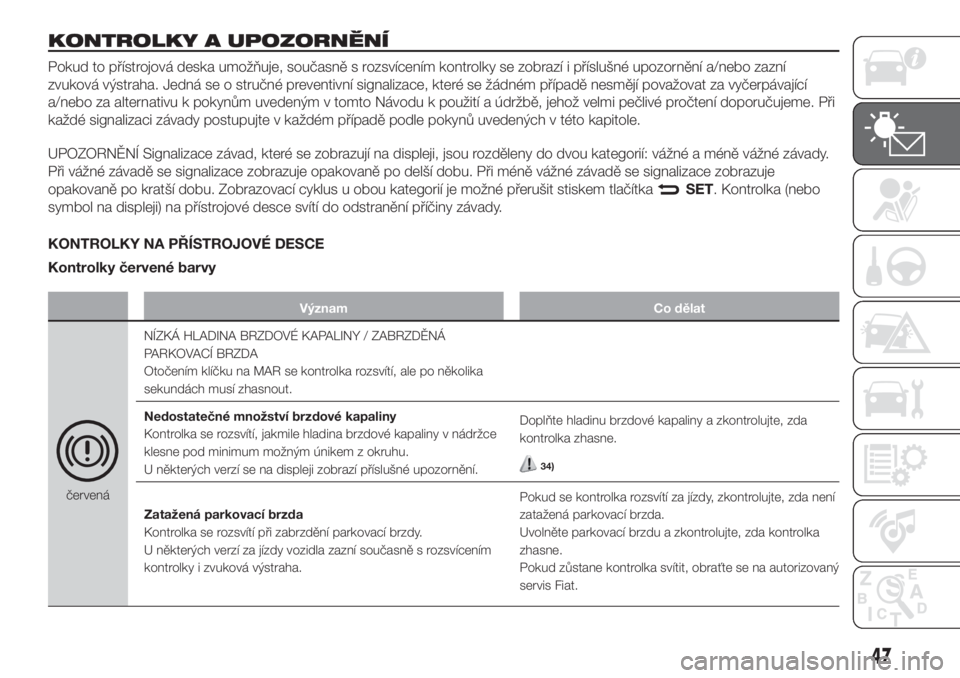

KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolky červené barvy
Význam Co dělat
červenáNÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZABRZDĚNÁ
PARKOVACÍ BRZDA
Otočením klíčku na MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce
klesne pod minimum možným únikem z okruhu.
U některých verzí se na displeji zobrazí příslušné upozornění.Doplňte hladinu brzdové kapaliny a zkontrolujte, zda
kontrolka zhasne.
34)
Zatažená parkovací brzda
Kontrolka se rozsvítí při zabrzdění parkovací brzdy.
U některých verzí za jízdy vozidla zazní současně s rozsvícením
kontrolky i zvuková výstraha.Pokud se kontrolka rozsvítí za jízdy, zkontrolujte, zda není
zatažená parkovací brzda.
Uvolněte parkovací brzdu a zkontrolujte, zda kontrolka
zhasne.
Pokud zůstane kontrolka svítit, obraťte se na autorizovaný
servis Fiat.
47

Význam Co dělat
červená
žlutá
žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní kola a
vozidlo by mohlo vybočit ze směru jízdy.
U některých verzí se na displeji zobrazí příslušné upozornění.S nejvyšší opatrností jeďte bez prodlení do nejbližšího
autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
červenáZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu soustavy airbagů.
U některých verzí se na displeji zobrazí příslušné upozornění.
35) 36)
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Ve stojícím vozidle se kontrolka rozsvítí nepřerušovaně, jestliže
nebude zapnutý bezpečnostní pás řidiče nebo spolucestujícího
(u příslušné verze vozidla).
Kontrolka se rozbliká a zazní zvuková výstraha, jestliže není
správně zapnutý bezpečnostní pás sedadla řidiče nebo
spolucestujícího (u příslušné verze vozidla).Zvukovou výstrahu systému S.B.R. (Seat Belt Reminder)
lze nechat vypnout pouze u autorizovaného servisu Fiat.
U některých verzí lze systém znovu aktivovat v
nastavovacím menu.
48
