FIAT FIORINO 2019 Drift- og vedlikeholdshåndbok (in Norwegian)

ADVARSEL Ikke vask seter med vann
eller damp under trykk (for hånd eller
i automatiske vaskestasjoner for
bilseter).
GENERELLE ADVARSLER
Front- og/eller sidekollisjonsputene (for
versjoner/markeder der dette finnes)
kan utløses når bilens understell støter
kraftig mot f.eks. kantstein,
fortauskanter eller forhøyninger i
bakken, eller hvis bilen faller ned i store
hull eller ved huller i veidekket.
Når kollisjonsputen utløses, frigjøres en
liten mengde kruttstøv. Dette støvet
er ikke skadelig og indikerer ikke en
brann; dessuten vil den utløste putens
overflate og innsiden av bilen kunne
bli dekket av støvrester: dette støvet
kan irritere huden og øynene. Ved
eksponering, vask deg med mild såpe
og vann.
Hvis ett av sikringssystemene har blitt
utløst etter en kollisjon, må man
henvende seg til Fiat sitt servicenett
som vil sørge for at de utløste
mekanismene blir skiftet ut, samt
kontrollere at systemet fungerer.
Alle inngrep som kontroll, reparasjon og
utskiftinger av kollisjonsputene må
utføres av Fiats servicenett.Ved kassering av kjøretøyet bør du
kontakte Fiats servicenett for å få
systemet deaktivert. Også ved endring
av bilens eierskap er det viktig at den
nye eieren blir oppmerksom på bruken
og de ovennevnte advarslene, og får
denne "Betjenings- og
vedlikeholdshåndboken".
Beltestrammerne og front- og
sidekollisjonsputene utløses på
forskjellig grunnlag, avhengig av type
sammenstøt. At én av dem ikke blir
utløst, betyr derfor ikke at systemet ikke
fungerer.
86) 87) 88) 89) 90) 91) 92) 93) 94) 95)
FORSIKTIG
86)Hvis varsellampenikke tennes når
man vrir tenningsnøkkelen til MAR, eller
fortsetter å lyse når man kjører (på noen
versjoner sammen med en melding som
blir vist på displayet), er det mulig at det
har oppstått et problem med
sikringssystemet. I et slikt tilfelle er det fare
for at kollisjonsputene eller
beltestrammerne ikke aktiveres ved en
ulykke, eller i et mindre antall tilfeller,
aktiveres feil. Før du fortsetter, ta kontakt
med Fiats servicenett for å få systemet
kontrollert umiddelbart.87)Ha alltid hendene på rattets kant slik at
kollisjonsputen kan blåses opp uten
hindringer i hendelse av kollisjon. Ikke kjør
med kroppen bøyd forover, uten hold
seteryggen i oppreist stilling og lene ryggen
godt.
88)Dersom det oppstår en feil med
LED-lyset
(på rammen på
instrumentbordet), tennes varsellampen
på instrumentpanelet og airbagene på
passasjersiden blir slått av.
89)I nærvær av sidekollisjonsputer, skal du
ikke dekke ryggen av forsetene med
klednader eller deksler.
90)Ikke reis med objekter i fanget, foran
brystet, og ha aldri en pipe eller blyant
mellom leppene. Ved sammenstøt med
airbagen kan det føre til alvorlige skader.
99

91)Med startnøkkelen på MAR, kan
kollisjonsputene utløses også hvis bilen er
stillestående, selv om motoren er stoppet,
hvis den blir påkjørt av et annet kjøretøy. Så
selv når kjøretøyet står stille, må
bilbarnestoler som er montert i motsatt
retning i løpsretningen ikke monteres
på passasjersetet i nærvær av aktivert
kollisjonspute på passasjersiden. Dersom
kollisjonsputen aktiveres ved et
sammenstøt, kan den påføre at barnet får
dødelige skader. Derfor må
sidekollisjonsputen for passasjerer alltid
kobles ut hvis man monterer et
bakovervendt barnesete på passasjersetet
foran. Passasjersetet foran må dessuten
skyves helt tilbake, slik at barnesetet
eventuelt ikke kommer i berøring med
dashbordet. Koble inn kollisjonsputen på
passasjersiden men én gang når du fjerner
barnesetet fra forsetet. Vi må også minne
om at hvis nøkkelen står på STOP vil ingen
av sikkerhetsanordningene bli utløst
(kollisjonsputer eller beltestrammer) hvis det
oppstår et sammenstøt. Når anordningene
ikke utløses i slike tilfeller, betyr det derfor
ikke at det har oppstått en funksjonsfeil
i systemet.
92)Hvis kjøretøyet er stjålet eller er blitt
utsatt for forsøk på tyveri, hvis den har blitt
vandalisert eller utsatt for flom, skal du la
Fiats servicenett sjekke systemet.
93)Når du dreier tenningsnøkkelen til MAR,
tennes varsellampen
(med
frontkollisjonsputen på passasjersiden
aktivert) på dashbordet i noen sekunder for
å minne om at passasjerens kollisjonspute
vil aktiveres ved et eventuelt sammenstøt.
Deretter vil lampen slukkes.94)Den fremre kollisjonsputen utløses ved
kollisjoner som er alvorligere enn
beltestrammernes kapasitet. Ved kollisjoner
i området mellom de to
aktiveringstersklene, er det derfor normalt
at det kun er beltestrammerne som blir
utløst.
95)Kollisjonsputen erstatter ikke bilbeltet,
uten øker bare dens effektivitet. Dessuten
utløses ikke frontkollisjonsputene ved
frontkollisjoner i lav hastighet, sammenstøt
fra siden, påkjørsel bakfra eller velting. I
disse tilfellene beskyttes passasjerene kun
av sikkerhetsbeltene, som alltid skal være
fastspent.
100
SAFETY

START OG KJØRING
Vi går inn i bilens "hjerte": nå skal vi se
hvordan du bruker den effektivt i hele
sitt potensial.
Her beskrives hvordan du kjører trygt i
enhver situasjon slik at bilen blir et godt
reisefølge som er oppmerksom på vår
komfort og vår lommebok.STARTE MOTOREN ........................102
HÅNDBREKK ..................................104
I PARKERING ..................................105
BRUK AV MANUELT GIR ................106
"COMFORT-MATIC" GIRKASSE ......106
CRUISE CONTROL (KONSTANT
FARSREGULATOR) .........................108
SPEED BLOCK ...............................109
PARKERINGSSENSORER...............110
START&STOP-SYSTEM ..................112
PÅFYLLING AV DRIVSTOFF ............114
ADBLUE®-TILSETNINGSSTOFF
FOR DIESELUTSLIPP (UREA) .........118
BUKSERE TILHENGER ...................118
101

STARTE MOTOREN
Bilen er utstyrt med en elektronisk
startsperre: hvis du ikke klarer å starte,
se avsnittet "Fiat CODE-systemet" i
avsnittet "Bli kjent med din bil".
På enkelte versjoner, ved hver oppstart
av kjøretøyet, vil Start&Stop systemet
forbli aktivt selv om det har blitt
deaktivert før stopp.
96) 97)
13) 14) 18) 19)
PROSEDYRE FOR
BENSINVERSJONER
Gå frem som forklart nedenfor:
dra i håndbremsen;
sett girspaken i fri;
trykk på clutchpedalen helt til slutt,
uten å trykke på gasspedalen;
still tenningslåset på AVV-posisjon
og slipp det opp så snart motoren
starter.
PROSEDYRE FOR
DIESELVERSJONER
Gå frem som forklart nedenfor:
dra i håndbremsen;
sett girspaken i fri;
vri startnøkkelen til MAR: på
instrumentpanelet tennes varsellampen
;
vent til varsellampeneog
slukkes, noe som går raskere jo
varmere motoren er;
trykk på clutchpedalen helt til slutt,
uten å trykke på gasspedalen;
vri om tenningsnøkkelen i posisjon
AVV rett etter at varsellampen
skrur
seg av. Hvis man venter for lenge
betyr dette at tennpluggene varmes
opp forgjeves.
Slipp nøkkelen når motoren starter.
Ved kald motor, ved å vri
tenningsnøkkelen i AVV-posisjon, er det
nødvendig at man har sluppet
gasspedalen fullstendig opp.
15)
PROSEDYRE FOR
NATURAL
POWER-VERSJONER
Start av motoren skjer alltid ved bensin,
uavhengig av tidligere valgt modalitet.
16)
PROSEDYRE FOR
VERSJONER MED
COMFORT-MATIC
GIRKASSE
Motorens start er tillatt av systemet
med valgt gir eller i fri (N). Hvis bilen står
i gir må du alltid trykke på
bremsepedalen.
Vi anbefaler at du setter girspaken i fri
(N) før du starter motoren.
17)
ADVARSEL Hvis motoren ikke starter
ved første forsøk, drei tilbake
tenningsnøkkelen i STOP-posisjon før
du gjentar startmanøveren. Hvis
varsellampen
på instrumentpanelet
forblir på sammen med varsellampen
når nøkkelen står i posisjon MAR,
bør nøkkelen settes i posisjon STOP og
deretter tilbake til MAR. Prøv igjen
med de andre medleverte nøklene hvis
varsellampen forblir på. Hvis det
fremdeles ikke er mulig å starte
motoren må nødstarten brukes (se
"Nødstart" i kapittelet "I
nødssituasjoner") og kontakt Fiat sitt
servicenett.
102
START OG KJØRING

ADVARSEL Dersom det kreves at
motoren startes når det er en feil på
giret, må du foreta "Forsinket start" (se
også respektive meldinger): Vri
nøkkelen til AVV og hold den der i minst
7 sekunder mens du trykker inn
bremsen. Motoren starter. Systemet
forblir i en gjenopprettingssituasjon
(høyest tillatt gir: 3., automatisk modus
ikke tilgjengelig). Hvis du ikke klarer å
starte motoren, henvend deg til Fiats
servicenett.
SETTE I GANG
KJØRETØYET
(COMFORT-MATIC
GIRKASSE)
Kjøretøyet kan settes i gang både i
første gir og i andre gir (tilrådes ved
dårlig veigrep) samt revers (R).
ADVARSEL Ved start i meget bratte
oppoverbakker anbefales det å bruke
håndbrekket.
For å legge inn første gir:
trykk på bremsepedalen
hvis girspaken står på (N) eller (R),
flytter du spaken til midtstilling
hvis girspaken allerede står i
midtstilling, flytter du spaken mot+
slipp bremsepedalen og trykk på
gasspedalen (trykk pedalen raskt helt
inn. På denne måten oppnår du en
meget effektiv start).For å legge inn andre gir:
trykk på bremsepedalen
hvis girspaken står på (N) eller (R),
flytter du spaken til midtstilling og
deretter til+
hvis girspaken allerede står i
midtstilling, flytter du spaken 1 gang
mot+
slipp bremsepedalen og trykk på
gasspedalen.
Ved start i middels bratte
oppoverbakker anbefales det å bruke
håndbremsen.
For å legge inn reversgiret (R):
trykk på bremsepedalen
ADVARSEL Dersom bilen er i
bevegelse, kobles giret inn hvis
hastigheten innen 1,5 sekunder etter
innkoblingsforsøket er lavere enn 3
km/t. Dersom giret ikke kobles inn,
opprettholder systemet det innkoblede
girtrinnet, eller setter giret i fri (N)
dersom bilens hastighet synker under
10 km/t. Manøveren må dermed utføres
på nytt.
Sett spaken til (R)
slipp bremsepedalen og trykk på
gasspedalen.
FORSIKTIG
96)Det er farlig å bruke motoren i lukkede
rom. Motoren forbruker oksygen og
produserer karbondioksid,
karbonmonoksid og andre giftige gasser.
97)Til motoren starter er servobremsen og
den elektriske servostyringen ikke er
aktivert, så du trenger å trykke på
bremsepedalen lengre enn vanlig.
FORSIKTIG
13)Under den første driftsperioden,
anbefales det å forvente seg maksimal
ytelse av kjøretøyet (f.eks. overdreven
akselerasjon, lange reiser på maks. turtall,
altfor plutselige bremsinger, etc.).
14)Med motoren avslått skal du aldri la
tenningsnøkkelen stå på MAR for å hindre
unødig strømforbruk som gjør at batteriet
tappes.
15)Varsellyset
vil blinke i 60 sekunder
etter start eller under langvarig
oppstartforsøk for å indikere feil på
systemet for oppvarming av
glødepluggene. Hvis motoren starter, kan
kjøretøyet brukes jevnlig, men du bør
kontakte Fiats servicenett snarest mulig.
16)Det er derfor nødvendig at det i
bensintanken alltid er en drivstofftank
tilstede som er tilstrekkelig for å beskytte
bensinpumpens integritet, og for å sikre at
de midlertidige overgangene fra
biogassfunksjon til bensinfunksjon, ved
anmodning av høy ytelse.
103

17)Ved unnlatelse av å starte motoren
med et aktivert gir, kan potensielt farlige
situasjoner oppstå på grunn av det faktum
at giret blir automatisk plassert i fri og
dette indikeres av en alarm.
18)Start aldri motoren ved å drive, taue
eller bruke utforkjøring. Dette kan gjøre at
drivstoffet strømmer inn i katalysatoren
og skader den permanent.
19)Et trykk på gasspedalen før du slår fra
motoren ikke har noen hensikt, det er
bortkastet drivstoff og skadelig spesielt for
motorer med turbokompressor.HÅNDBREKK
Håndbremsespaken fig. 105 er plassert
mellom forsetene.
Sette på håndbrekket:
trekk spaken opp slik at kjøretøyet låses
fast. Når tenningsnøkkelen står på
MAR, tennes varsellampen
.
Ta av håndbrekket:
løft spaken litt opp, trykk og hold
knappen A. Kontroller at varsellampen
på instrumentpanelet slukker.
98) 99) 100)
FORSIKTIG
98)La aldri barn være alene uten tilsyn i
kjøretøyet; hvis du forlater kjøretøyet,
skal du alltid ta ut nøkkelen fra
tenningslåset og ta den med deg.
99)Bremsene skal låses etter et par klikk
med spaken. Hvis det ikke skjer, kontakter
du Fiats servicenett for å justere
håndbrekket.
100)Når du skal parkere i bakker, er det
viktig at du vrir forhjulene mot
fortauskanten (når du parkerer i
nedoverbakke), eller i motsatt retning hvis
bilen står parkert i oppoverbakke. Hvis bilen
er parkert i en bratt skråning, anbefaler vi
at du blokkerer hjulene med en kile eller
stein.
105F0T0043
104
START OG KJØRING

I PARKERING
101)
Gå frem som følger hvis du må stanse
og forlate kjøretøyet:
sett i gir (1. gir i oppoverbakke eller
revers i nedoverbakke) og la hjulene
være dreiet
slå av motoren og aktiver
håndbrekket
trekk alltid ut tenningsnøkkelen.
Hvis kjøretøyet er parkert i en bratt
bakke, anbefaler vi blokkere hjulene
med en kile eller en stein.
Ikke la startnøkkelen stå i MAR for å
unngå å lade ut batteriet når du forlater
bilen.
Versjoner med COMFORT-MATIC
girkasse
For å parkere på en trygg måte må du
koble inn 1. gir eller revers (R) mens
du holder foten på bremsepedalen.
I bakker må du også sette på
håndbrekket.
ADVARSEL Forlat ALDRI bilen med
giret i fri (N) eller i versjoner med
automatgir (Comfort-matic), uten å
sette girspaken iP.GENERELLE ADVARSLER
Når bilen står stille og giret er koblet
inn, skal du alltid holde bremsepedalen
nede inntil du bestemmer deg for å
kjøre. Deretter slipper du bremsen og
akselererer gradvis.
hvis man blir stående stille lenge
med motoren i gang anbefaler vi at du
setter giret i fri (N).
for å bevare clutchfunksjonen skal
du ikke bruke gasspedalen for å holde
bilen stille (f.eks. stopp i oppoverbakke)
dersom clutchen overopphetes,
kan den faktisk skades: i stedet skal du
trykke på bremsepedalen og bruke
gasspedalen bare når er klar til å
begynne å kjøre.
bruk andre gir kun når du trenger
mer kontroll over startmanøveren på
underlag med dårlig veigrep.
dersom du skal gå fra reversgir (R) til
første gir, eller motsatt, må dette gjøres
kun når bilen står helt stille og
bremsepedalen er trykket ned.
selv om det absolutt frarådes kan
det skje at man lar bilen trille nedover
en bakke i frigir (N). I dette tilfelle vil
systemet automatisk koble inn det giret
som er optimalt for kjøretøyets
hastighet når det får beskjed om å
legge inn giret, slik at det korrekte
drivmomentet overføres til hjulene.
FORSIKTIG
101)La aldri barn være alene uten tilsyn i
kjøretøyet; hvis du forlater kjøretøyet,
skal du alltid ta ut nøkkelen fra
tenningslåset og ta den med deg.
105

BRUK AV MANUELT
GIR
For å velge girene, trykker du
clutchpedalen helt ned og setter
girspaken A fig. 106 i ønsket posisjon
(diagrammet for å sette girene er vist på
girspakens knott).
ADVARSEL Reversen kan bare
aktiveres når bilen har stoppet helt.
Med motoren i gang, før du velger
revers, vent i minst 2 sekunder med
clutchpedalen helt inne, for å hindre
skader på tannhjul og friksjon.
102)
20)
FORSIKTIG
102)For å skifte gir på riktig måte, må du
trykke på clutchpedalen. Gulvet under
pedalene skal ikke ha hindringer: sørg for
at eventuelle matter ligger flatt og ikke
forstyrrer pedalene.
FORSIKTIG
20)Ikke kjør med hånden hvilende på
girspaken, fordi trykket kan slite ut
girkassens interne komponenter med
tiden, selv hvis trykker kun er lett. Din bruk
av clutchpedalen må begrenses bare til
å skifte gir. Ikke kjør med foten hvilende på
clutchpedalen selv om bare litt. For
versjoner/markeder hvor dette finnes, kan
clutchpedalens elektroniske kontroll
inngripe i noen tilfeller og tolke gal kjørestil
som en feil.
"COMFORT-MATIC"
GIRKASSE
Kjøretøyet er utstyrt med et elektronisk
styrt mekanisk gir kalt "COMFORT-
MATIC" med to logiske funksjoner:
MANUALogAUTO.
MedAUTO-logikken er det mulig å
utnytteECO-funksjonen (Economy),
som har til oppgave å begrense
drivstofforbruket. Trykk på knappen E
fig. 107 for å koble inn funksjonen.
Hvis man brukerECO-funksjonen,
vises bokstaven E (Economy) på
displayet ved siden av det innlagte
girtrinnet fig. 108.
21)
106F0T0055
107F0T0223
106
START OG KJØRING

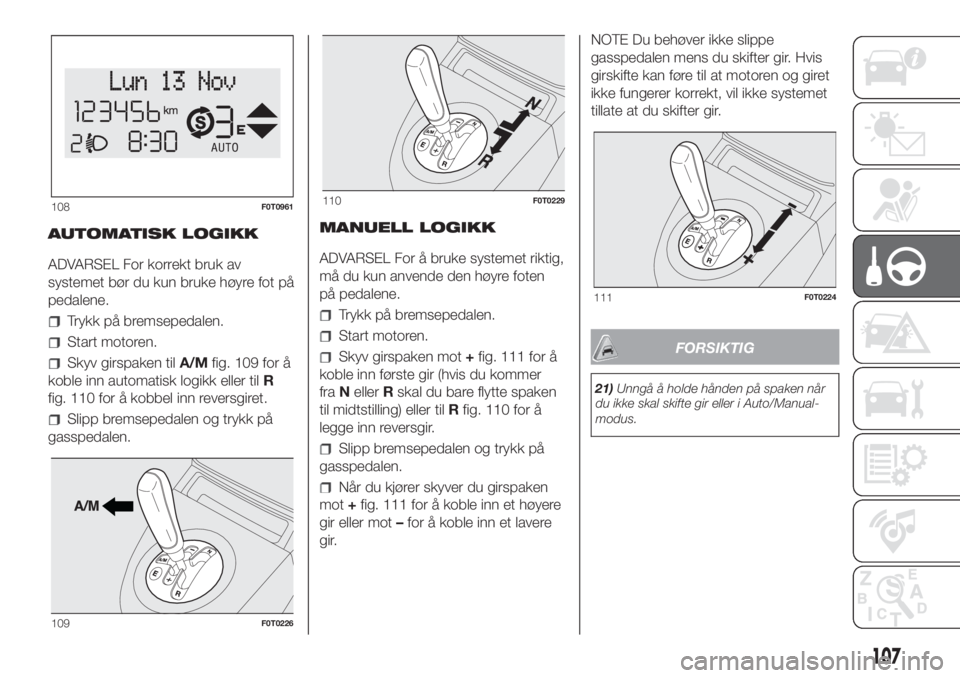

AUTOMATISK LOGIKK
ADVARSEL For korrekt bruk av
systemet bør du kun bruke høyre fot på
pedalene.
Trykk på bremsepedalen.
Start motoren.
Skyv girspaken tilA/Mfig. 109 for å
koble inn automatisk logikk eller tilR
fig. 110 for å kobbel inn reversgiret.
Slipp bremsepedalen og trykk på
gasspedalen.MANUELL LOGIKK
ADVARSEL For å bruke systemet riktig,
må du kun anvende den høyre foten
på pedalene.
Trykk på bremsepedalen.
Start motoren.
Skyv girspaken mot+fig. 111 for å
koble inn første gir (hvis du kommer
fraNellerRskal du bare flytte spaken
til midtstilling) eller tilRfig. 110 for å
legge inn reversgir.
Slipp bremsepedalen og trykk på
gasspedalen.
Når du kjører skyver du girspaken
mot+fig. 111 for å koble inn et høyere
gir eller mot–for å koble inn et lavere
gir.NOTE Du behøver ikke slippe
gasspedalen mens du skifter gir. Hvis
girskifte kan føre til at motoren og giret
ikke fungerer korrekt, vil ikke systemet
tillate at du skifter gir.
FORSIKTIG
21)Unngå å holde hånden på spaken når
du ikke skal skifte gir eller i Auto/Manual-
modus.
108F0T0961
109F0T0226
110F0T0229
111F0T0224
107

CRUISE CONTROL
(konstant
farsregulator)
(for versjoner/markeder hvor dette
finnes)
Dette er et elektronisk styrt
hjelpeanlegg som muliggjør
opprettholdning av konstant hastighet
som er blitt valgt for å kjøret kjøretøyet i
hastigheter over 30 km/t. på lange
rette og tørre strekninger, med lite
variasjoner i kjøremåten (t. eks kjøring
på motorveien) med ønsket hastighet
uten at det er nødvendig å holde foten
trykket på gasspedalen. Bruken av
anlegget er derfor ikke anbefalt på
trafikkerte landeveier. Ikke bruk
anlegget i byen.
Aktivering enhet
Aktiveringen angis ved at varsellampen
tennes og en tilhørende melding
vises på instrumentpanelet (for
versjoner/markeder hvor dette er
tilgjengelig).
Enheten for regulering av hastighet kan
aktiveres i 1. gir eller i revers: det
anbefales å aktivere funksjonen ved gir
som er lik eller over 4. gir.
Når du kjører i nedoverbakke med
systemet aktivert, kan bilens hastighet
øker noe i forhold til hastigheten som er
lagret.Lagre kjøretøyets hastighet
Gå frem som forklart nedenfor:
Vri bryter A fig. 112 til ON og trykk
på gasspedalen for å øke farten til
ønsket hastighet;
flytt spaken opp (+) i minst ett
sekund og slipp den: kjøretøyets
hastighet lagres og man kan nå slippe
gasspedalen.
Om nødvendig (f.eks. ved forbikjøring)
kan man øke farten ved å trykke på
gasspedalen: når man slipper pedalen,
går kjøretøyet tilbake til den lagrede
hastigheten.Gjenoppretting av kjøretøyets
hastighet
Hvis systemet er slått av, for eksempel
ved at du har trykket på bremsepedalen
eller clutchpedalen, følger du denne
fremgangsmåten for å tilbakestille den
lagrede hastigheten:
øk farten progressivt til man har
kommet opp i en hastighet som er
i nærheten av den som opprinnelig var
lagret;
sett inn giret man brukte da
hastigheten ble lagret;
Trykk på knappen (B) fig. 112.
Øking av lagret hastighet
Dette kan skje på to måter:
Når du trykker på gasspedalen og
deretter lagrer den nye hastigheten
eller
når man flytter spaken mot (+):
Hver bevegelse av spaken tilsvarer en
hastighetsøkning på omkring 1 km/t,
mens hvis du holder spaken oppover vil
du få en kontinuerlig økning.
Redusering av lagret hastighet
Dette kan skje på to måter:
Når du kobler ut enheten og deretter
lagrer den nye hastigheten.
eller
112F0T0405
108
START OG KJØRING
