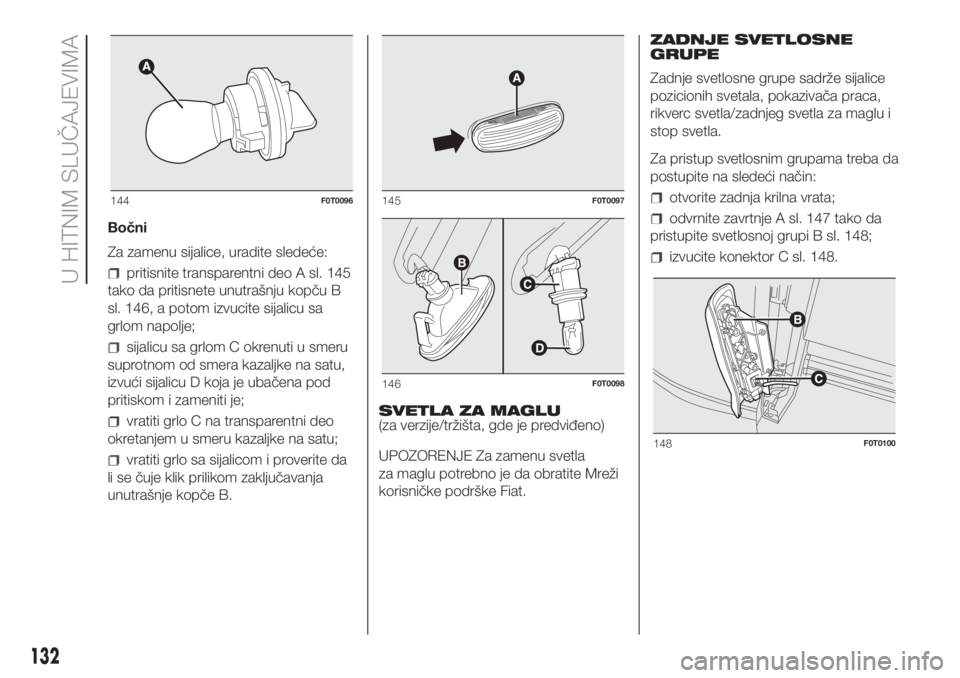

VRSTE SIJALICA
Na vozilo su ugrađene različite vrste sijalica:
Staklene sijalice:(tip A) umeću se pritiskom, prilikom uklanjanja
potrebno ih je povući.
Ubodne sijalice:(tip B) prilikom uklanjanja pritisnuti lampicu i okrenuti
je suprotno od smera kazaljki na satu.
Cilindrične sijalice:(tip C) prilikom uklanjanja, oslobodite je bočnih
kontakata.
Halogene sijalice:(tip D) za skidanje sijalice oslobodite oprugu za
blokiranje odgovarajućeg ležišta.
Halogene sijalice:(tip E) za skidanje sijalice oslobodite oprugu za
blokiranje odgovarajućeg ležišta.
Gasne sijalice (Xenon)(tip F) za njihovu zamenu obratite se
ovlašćenom servisu za vozila marke Fiat.
.
129

Sijalice

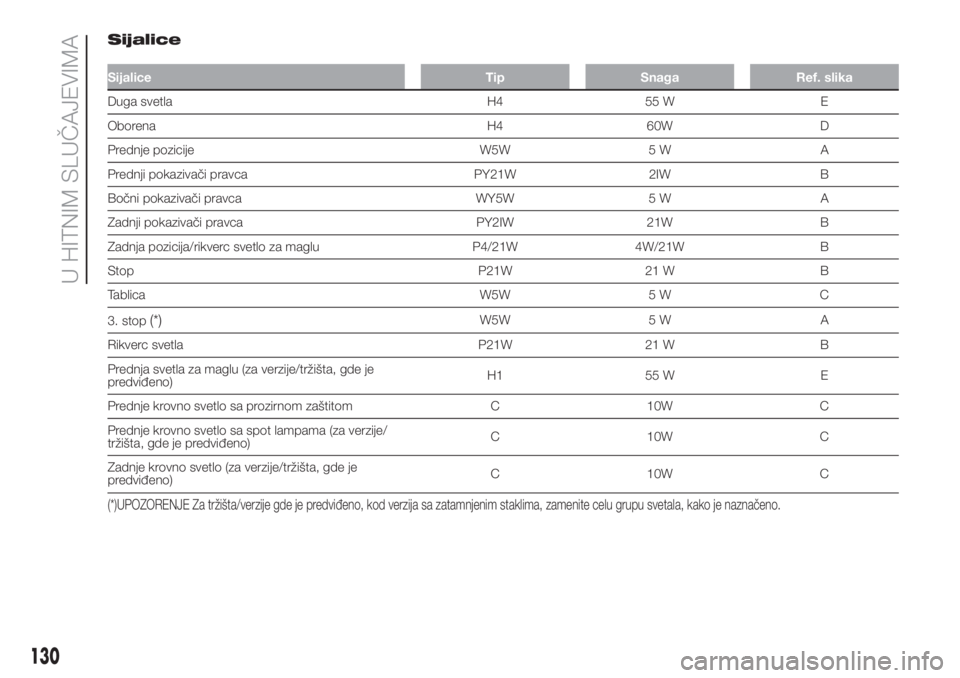

Sijalice Tip Snaga Ref. slika
Duga svetla H4 55 W E
Oborena H4 60W D
Prednje pozicije W5W 5 W A
Prednji pokazivači pravca PY21W 2IW B
Bočni pokazivači pravca WY5W 5 W A
Zadnji pokazivači pravca PY2IW 21W B
Zadnja pozicija/rikverc svetlo za maglu P4/21W 4W/21W B
Stop P21W 21 W B
Tablica W5W 5 W C
3. stop
(*)W5W 5 W A
Rikverc svetla P21W 21 W B
Prednja svetla za maglu (za verzije/tržišta, gde je
predviđeno)H1 55 W E
Prednje krovno svetlo sa prozirnom zaštitom C 10W C
Prednje krovno svetlo sa spot lampama (za verzije/
tržišta, gde je predviđeno)C 10W C
Zadnje krovno svetlo (za verzije/tržišta, gde je
predviđeno)C 10W C
(*)UPOZORENJE Za tržišta/verzije gde je predviđeno, kod verzija sa zatamnjenim staklima, zamenite celu grupu svetala, kako je naznačeno.
130
U HITNIM SLUČAJEVIMA

ZAMENA SPOLJNE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".

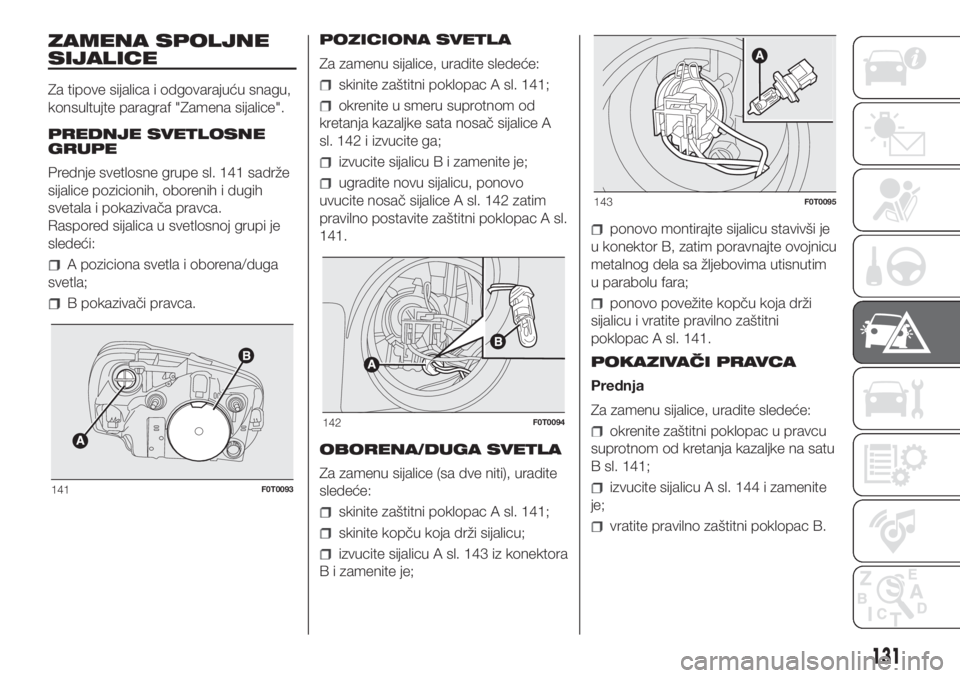

PREDNJE SVETLOSNE
GRUPE
Prednje svetlosne grupe sl. 141 sadrže
sijalice pozicionih, oborenih i dugih
svetala i pokazivača pravca.
Raspored sijalica u svetlosnoj grupi je
sledeći:
A poziciona svetla i oborena/duga
svetla;
B pokazivači pravca.POZICIONA SVETLA
Za zamenu sijalice, uradite sledeće:
skinite zaštitni poklopac A sl. 141;
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice A
sl. 142 i izvucite ga;
izvucite sijalicu B i zamenite je;
ugradite novu sijalicu, ponovo
uvucite nosač sijalice A sl. 142 zatim
pravilno postavite zaštitni poklopac A sl.
141.
OBORENA/DUGA SVETLA
Za zamenu sijalice (sa dve niti), uradite
sledeće:
skinite zaštitni poklopac A sl. 141;
skinite kopču koja drži sijalicu;
izvucite sijalicu A sl. 143 iz konektora
B i zamenite je;
ponovo montirajte sijalicu stavivši je
u konektor B, zatim poravnajte ovojnicu
metalnog dela sa žljebovima utisnutim
u parabolu fara;
ponovo povežite kopču koja drži
sijalicu i vratite pravilno zaštitni
poklopac A sl. 141.
POKAZIVAČI PRAVCA
Prednja
Za zamenu sijalice, uradite sledeće:
okrenite zaštitni poklopac u pravcu
suprotnom od kretanja kazaljke na satu
B sl. 141;
izvucite sijalicu A sl. 144 i zamenite
je;
vratite pravilno zaštitni poklopac B.
141F0T0093
142F0T0094
143F0T0095
131

Bočni
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo A sl. 145
tako da pritisnete unutrašnju kopču B
sl. 146, a potom izvucite sijalicu sa
grlom napolje;
sijalicu sa grlom C okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu D koja je ubačena pod
pritiskom i zameniti je;
vratiti grlo C na transparentni deo
okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da
li se čuje klik prilikom zaključavanja
unutrašnje kopče B.SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
UPOZORENJE Za zamenu svetla
za maglu potrebno je da obratite Mreži
korisničke podrške Fiat.ZADNJE SVETLOSNE
GRUPE

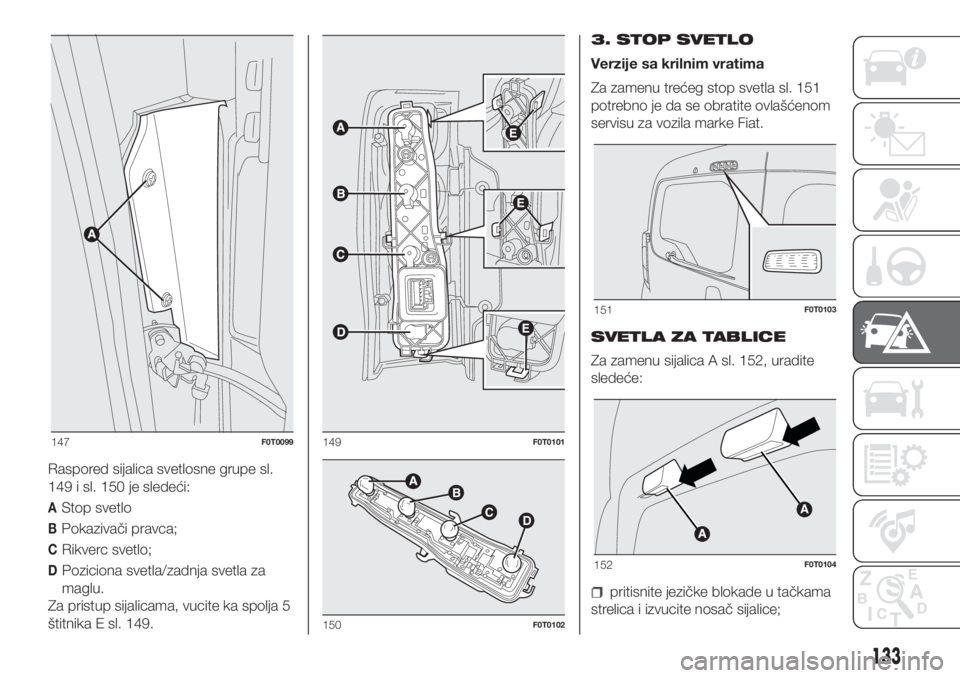

Zadnje svetlosne grupe sadrže sijalice
pozicionih svetala, pokazivača praca,
rikverc svetla/zadnjeg svetla za maglu i
stop svetla.
Za pristup svetlosnim grupama treba da
postupite na sledeći način:
otvorite zadnja krilna vrata;
odvrnite zavrtnje A sl. 147 tako da
pristupite svetlosnoj grupi B sl. 148;
izvucite konektor C sl. 148.
144F0T0096145F0T0097
146F0T0098
148F0T0100
132
U HITNIM SLUČAJEVIMA

Raspored sijalica svetlosne grupe sl.
149 i sl. 150 je sledeći:
AStop svetlo
BPokazivači pravca;
CRikverc svetlo;
DPoziciona svetla/zadnja svetla za
maglu.
Za pristup sijalicama, vucite ka spolja 5
štitnika E sl. 149.3. STOP SVETLO
Verzije sa krilnim vratima
Za zamenu trećeg stop svetla sl. 151
potrebno je da se obratite ovlašćenom
servisu za vozila marke Fiat.
SVETLA ZA TABLICE
Za zamenu sijalica A sl. 152, uradite
sledeće:
pritisnite jezičke blokade u tačkama
strelica i izvucite nosač sijalice;
147F0T0099149F0T0101
150F0T0102
151F0T0103
152F0T0104
133

okrenite nosač sijalice B sl. 153
suprotno od smera kretanja kazaljke
sata, potom izvucite sijalicu C.
ZAMENA
UNUTRAŠNJE
SIJALICE
Za tipove sijalica i odgovarajuću snagu,
konsultujte paragraf "Zamena sijalice".

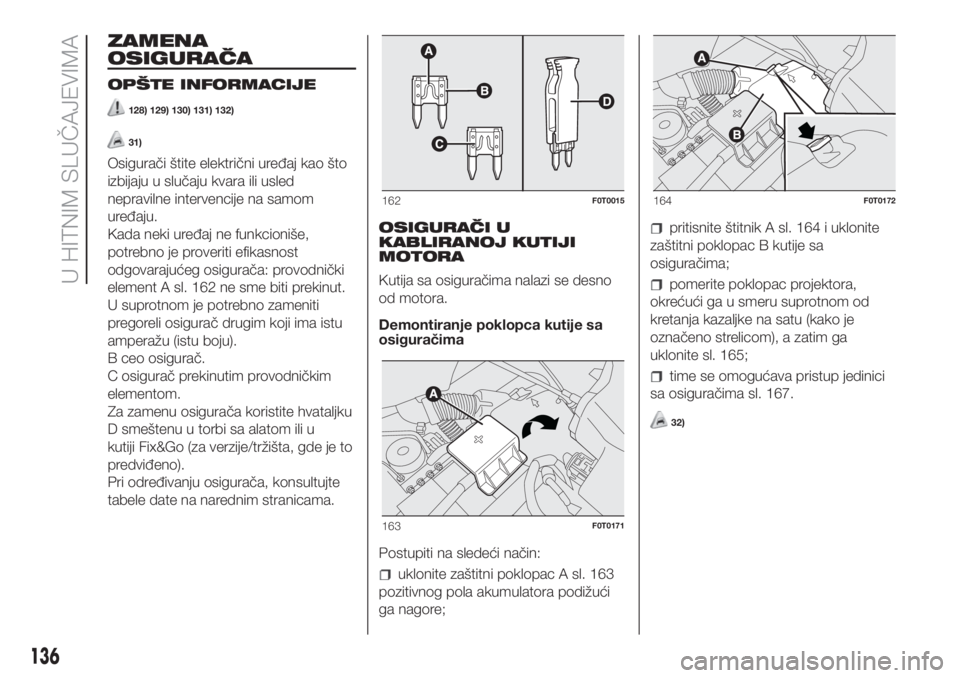

PREDNJE ENTERIJER
SVETLO NA PLAFONU
Krovno svetlo sa prozirnom
zaštitom
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 154
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 155 kao što
je prikazano;
zamenite sijalicu C sl. 155
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
zatvorite poklopac i fiksirajte krovno
svetlo u svoje ležište proveravajući da
je blokirano.

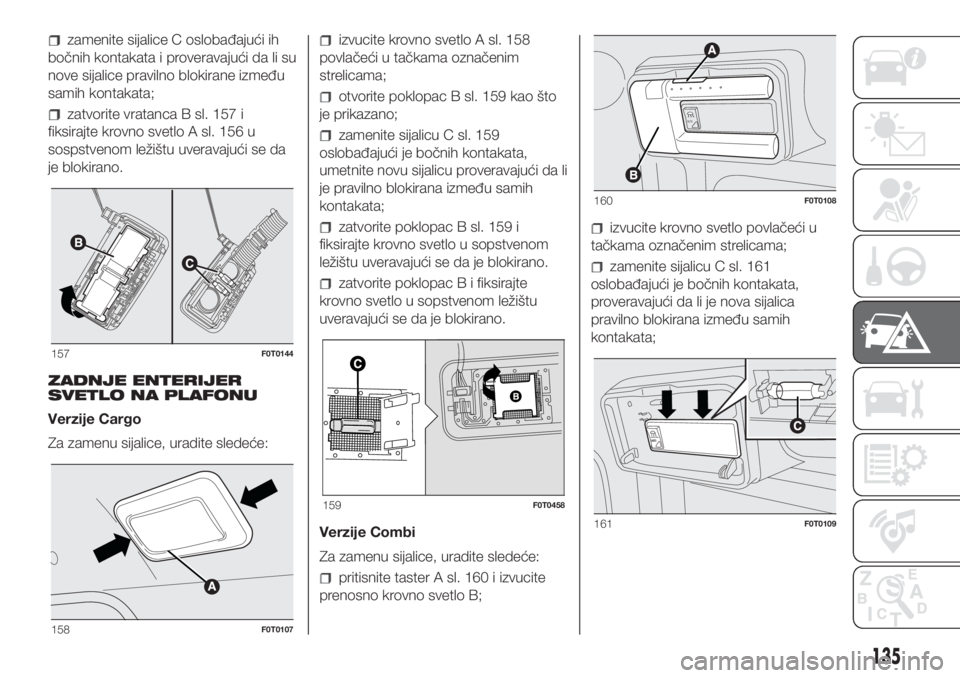

Krovno svetlo sa spot lampama
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
pritisnite na tačke obeležene
strelicama i skinite krovno svetlo A sl.
156;
otvorite zaštitna vratanca B sl. 157;
153F0T0105
154F0T0106
155F0T0458
156F0T0143
134
U HITNIM SLUČAJEVIMA

zamenite sijalice C oslobađajući ih
bočnih kontakata i proveravajući da li su
nove sijalice pravilno blokirane između
samih kontakata;
zatvorite vratanca B sl. 157 i
fiksirajte krovno svetlo A sl. 156 u
sospstvenom ležištu uveravajući se da
je blokirano.

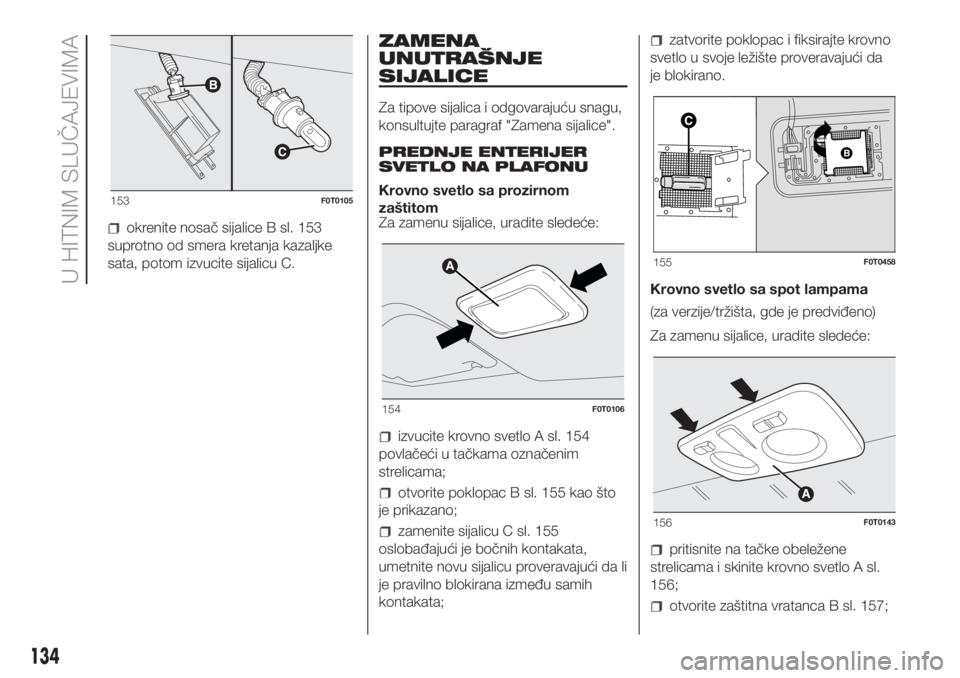

ZADNJE ENTERIJER
SVETLO NA PLAFONU
Verzije Cargo
Za zamenu sijalice, uradite sledeće:
izvucite krovno svetlo A sl. 158
povlačeći u tačkama označenim
strelicama;
otvorite poklopac B sl. 159 kao što
je prikazano;
zamenite sijalicu C sl. 159
oslobađajući je bočnih kontakata,
umetnite novu sijalicu proveravajući da li
je pravilno blokirana između samih
kontakata;
zatvorite poklopac B sl. 159 i
fiksirajte krovno svetlo u sopstvenom
ležištu uveravajući se da je blokirano.
zatvorite poklopac B i fiksirajte
krovno svetlo u sopstvenom ležištu
uveravajući se da je blokirano.
Verzije Combi
Za zamenu sijalice, uradite sledeće:
pritisnite taster A sl. 160 i izvucite
prenosno krovno svetlo B;
izvucite krovno svetlo povlačeći u
tačkama označenim strelicama;
zamenite sijalicu C sl. 161
oslobađajući je bočnih kontakata,
proveravajući da li je nova sijalica
pravilno blokirana između samih
kontakata;
157F0T0144
158F0T0107
159F0T0458
A
U
T
O
160F0T0108
A
U
T
O
161F0T0109
135

ZAMENA
OSIGURAČA

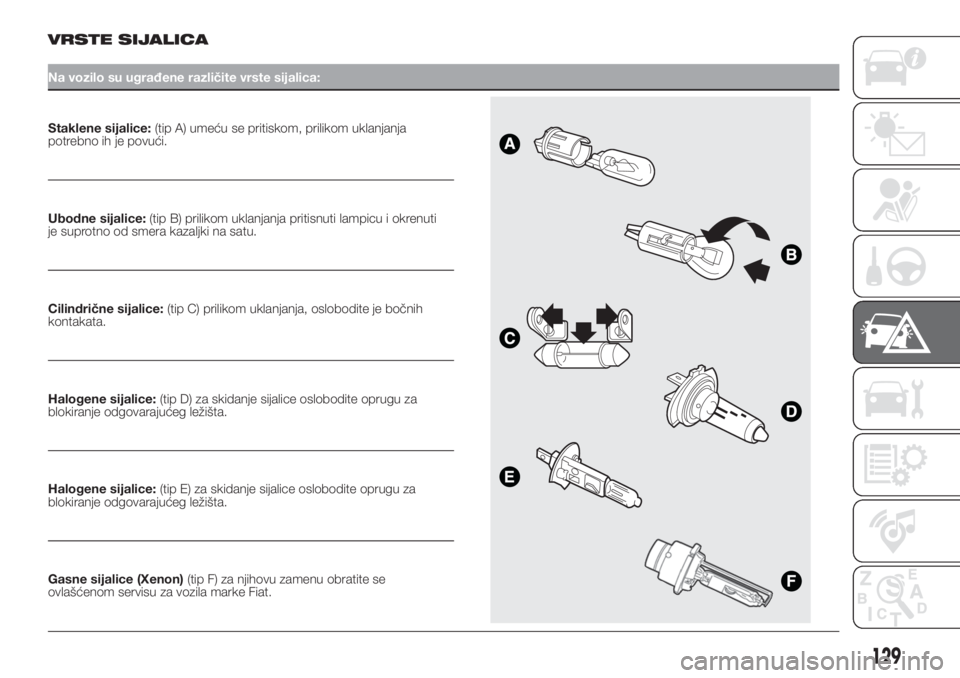

OPŠTE INFORMACIJE
128) 129) 130) 131) 132)
31)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Kada neki uređaj ne funkcioniše,
potrebno je proveriti efikasnost
odgovarajućeg osigurača: provodnički
element A sl. 162 ne sme biti prekinut.
U suprotnom je potrebno zameniti
pregoreli osigurač drugim koji ima istu
amperažu (istu boju).
B ceo osigurač.
C osigurač prekinutim provodničkim
elementom.
Za zamenu osigurača koristite hvataljku
D smeštenu u torbi sa alatom ili u
kutiji Fix&Go (za verzije/tržišta, gde je to
predviđeno).
Pri određivanju osigurača, konsultujte
tabele date na narednim stranicama.OSIGURAČI U
KABLIRANOJ KUTIJI
MOTORA
Kutija sa osiguračima nalazi se desno
od motora.
Demontiranje poklopca kutije sa
osiguračima
Postupiti na sledeći način:
uklonite zaštitni poklopac A sl. 163
pozitivnog pola akumulatora podižući
ga nagore;
pritisnite štitnik A sl. 164 i uklonite
zaštitni poklopac B kutije sa
osiguračima;
pomerite poklopac projektora,
okrećući ga u smeru suprotnom od
kretanja kazaljke na satu (kako je
označeno strelicom), a zatim ga
uklonite sl. 165;
time se omogućava pristup jedinici
sa osiguračima sl. 167.
32)
162F0T0015
163F0T0171
164F0T0172
136
U HITNIM SLUČAJEVIMA

Ponovno montiranje poklopca
kutije sa osiguračima
Za ponovno montiranje uradite sledeće:
umetnite dve kopče A sl. 166 u
odgovarajuća sedišta koja se nalaze u
kutiji sa osiguračima;
ponovo ukopčajte štitnik B u
odgovarajuće sedište sve dok se ne
čuje klik za blokadu.
165F0T0173
166F0T0174
137

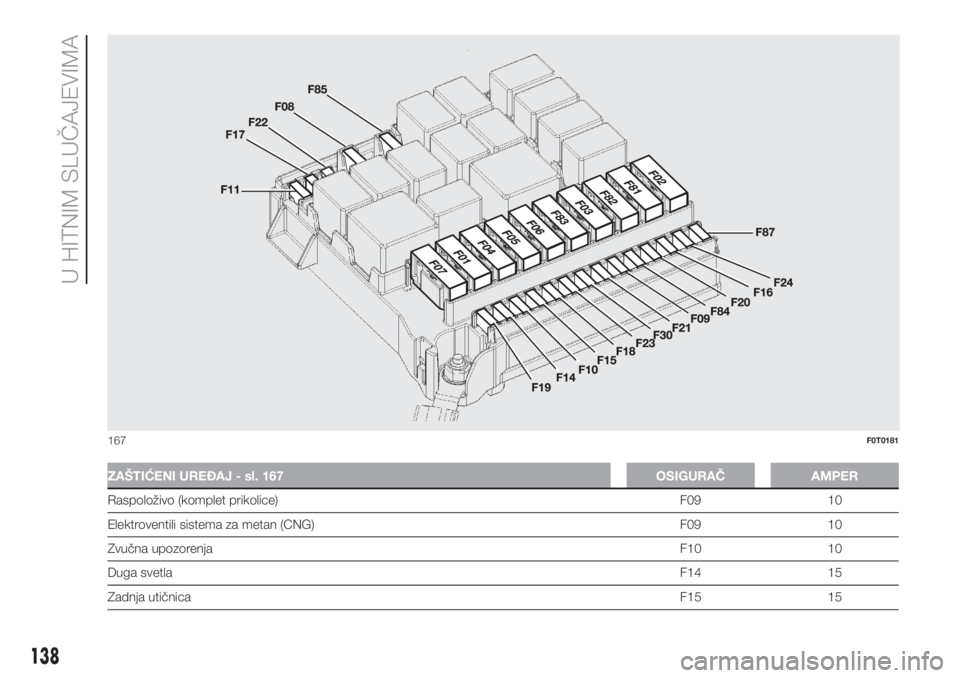

ZAŠTIĆENI UREĐAJ - sl. 167 OSIGURAČ AMPER
Raspoloživo (komplet prikolice) F09 10
Elektroventili sistema za metan (CNG) F09 10
Zvučna upozorenjaF10 10
Duga svetlaF14 15
Zadnja utičnicaF15 15
167F0T0181
138
