FIAT FIORINO 2019 Libretto Uso Manutenzione (in Italian)

Cosa significa Cosa fare

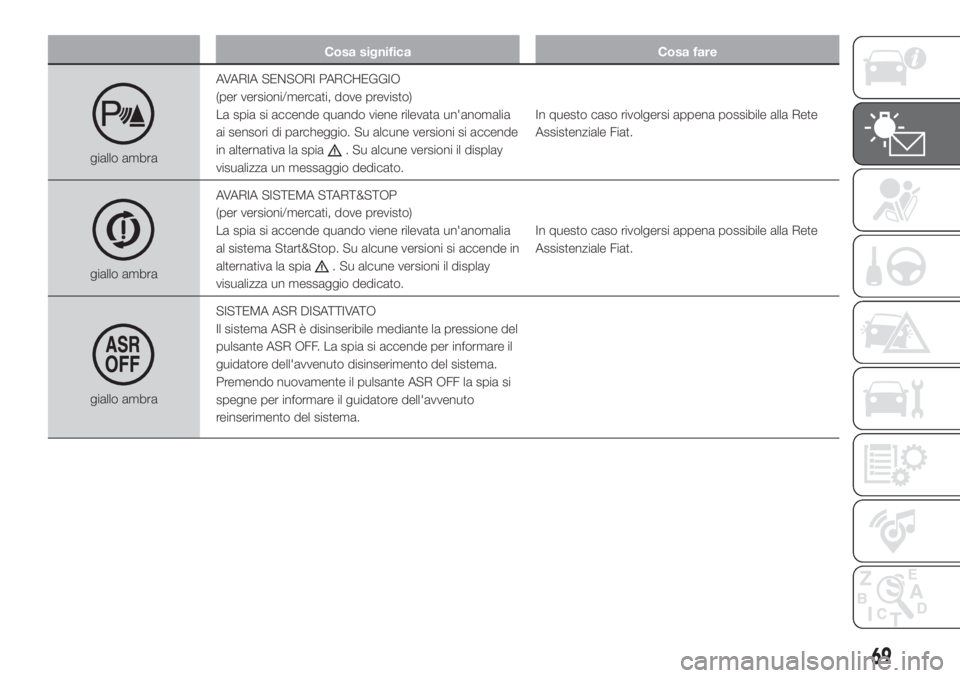

giallo ambraAVARIA SENSORI PARCHEGGIO
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un'anomalia
ai sensori di parcheggio. Su alcune versioni si accende
in alternativa la spia. Su alcune versioni il display
visualizza un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraAVARIA SISTEMA START&STOP
(per versioni/mercati, dove previsto)
La spia si accende quando viene rilevata un'anomalia
al sistema Start&Stop. Su alcune versioni si accende in
alternativa la spia. Su alcune versioni il display
visualizza un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraSISTEMA ASR DISATTIVATO
Il sistema ASR è disinseribile mediante la pressione del
pulsante ASR OFF. La spia si accende per informare il
guidatore dell'avvenuto disinserimento del sistema.
Premendo nuovamente il pulsante ASR OFF la spia si
spegne per informare il guidatore dell'avvenuto
reinserimento del sistema.
69

Cosa significa Cosa fare

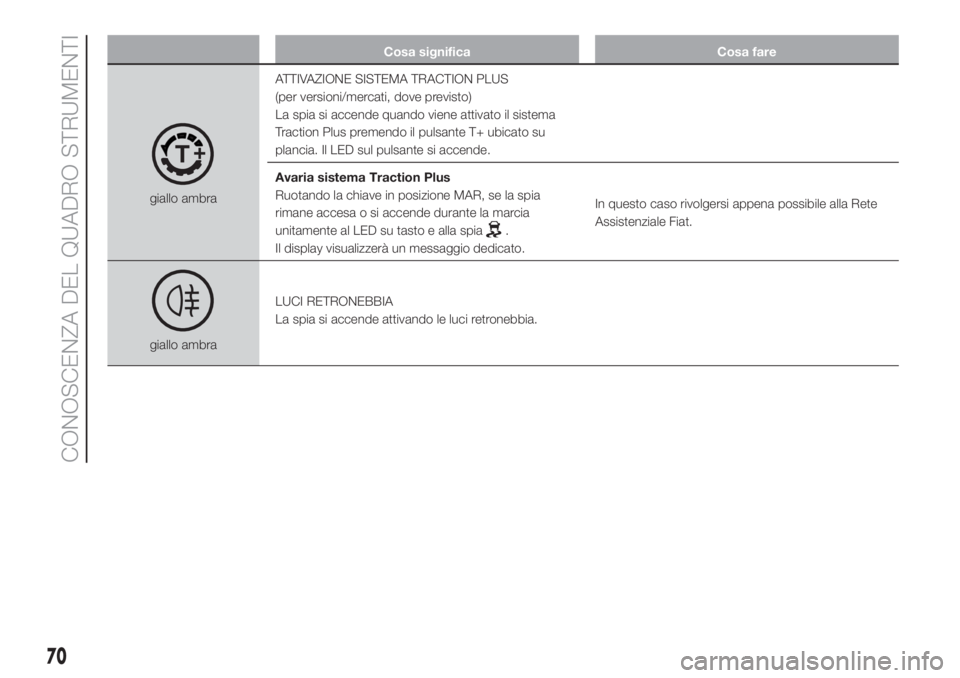

giallo ambraATTIVAZIONE SISTEMA TRACTION PLUS
(per versioni/mercati, dove previsto)
La spia si accende quando viene attivato il sistema
Traction Plus premendo il pulsante T+ ubicato su
plancia. Il LED sul pulsante si accende.
Avaria sistema Traction Plus
Ruotando la chiave in posizione MAR, se la spia
rimane accesa o si accende durante la marcia
unitamente al LED su tasto e alla spia
.
Il display visualizzerà un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
giallo ambraLUCI RETRONEBBIA
La spia si accende attivando le luci retronebbia.
70

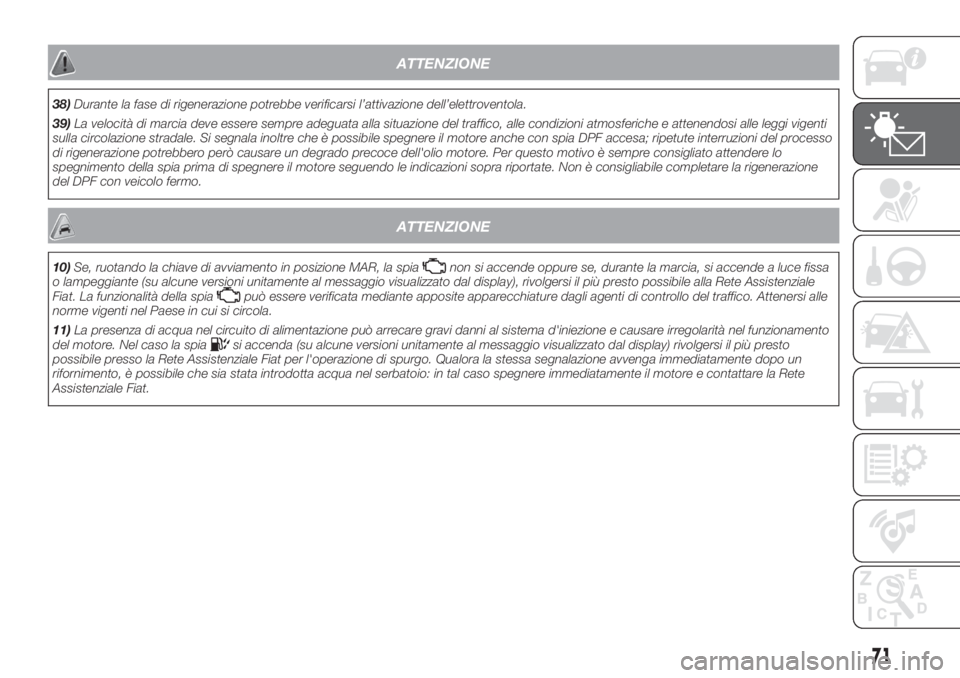

CONOSCENZA DEL QUADRO STRUMENTI

ATTENZIONE
38)Durante la fase di rigenerazione potrebbe verificarsi l’attivazione dell’elettroventola.
39)La velocità di marcia deve essere sempre adeguata alla situazione del traffico, alle condizioni atmosferiche e attenendosi alle leggi vigenti
sulla circolazione stradale. Si segnala inoltre che è possibile spegnere il motore anche con spia DPF accesa; ripetute interruzioni del processo
di rigenerazione potrebbero però causare un degrado precoce dell'olio motore. Per questo motivo è sempre consigliato attendere lo
spegnimento della spia prima di spegnere il motore seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione
del DPF con veicolo fermo.
ATTENZIONE
10)Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa
o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale
Fiat. La funzionalità della spia
può essere verificata mediante apposite apparecchiature dagli agenti di controllo del traffico. Attenersi alle
norme vigenti nel Paese in cui si circola.
11)La presenza di acqua nel circuito di alimentazione può arrecare gravi danni al sistema d'iniezione e causare irregolarità nel funzionamento
del motore. Nel caso la spia
si accenda (su alcune versioni unitamente al messaggio visualizzato dal display) rivolgersi il più presto
possibile presso la Rete Assistenziale Fiat per l'operazione di spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un
rifornimento, è possibile che sia stata introdotta acqua nel serbatoio: in tal caso spegnere immediatamente il motore e contattare la Rete
Assistenziale Fiat.
71

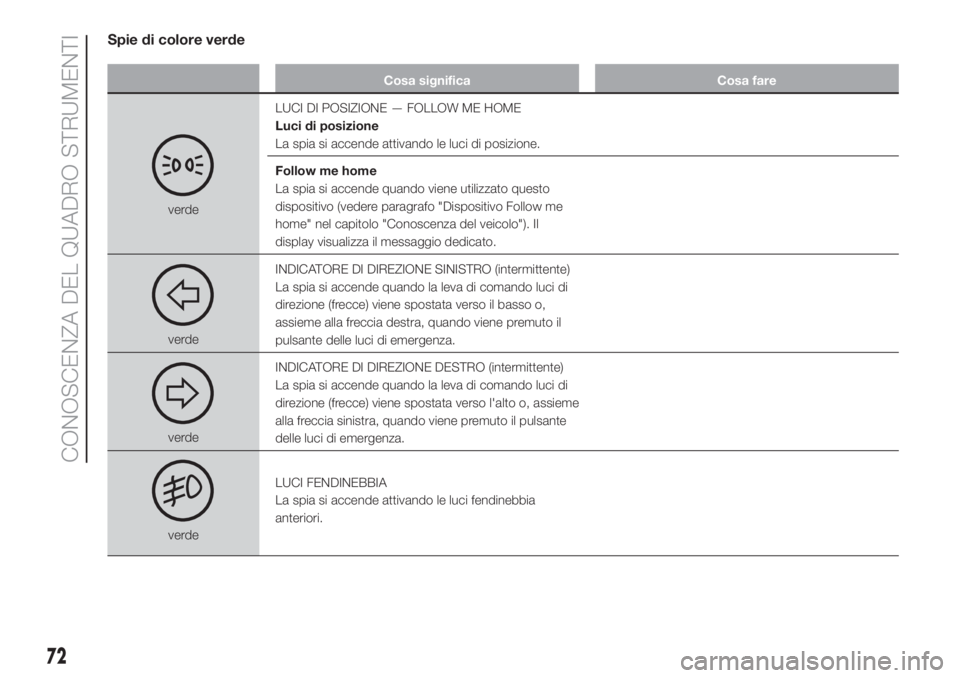

Spie di colore verde
Cosa significa Cosa fare
verdeLUCI DI POSIZIONE — FOLLOW ME HOME
Luci di posizione
La spia si accende attivando le luci di posizione.
Follow me home
La spia si accende quando viene utilizzato questo
dispositivo (vedere paragrafo "Dispositivo Follow me
home" nel capitolo "Conoscenza del veicolo"). Il
display visualizza il messaggio dedicato.
verdeINDICATORE DI DIREZIONE SINISTRO (intermittente)
La spia si accende quando la leva di comando luci di
direzione (frecce) viene spostata verso il basso o,
assieme alla freccia destra, quando viene premuto il
pulsante delle luci di emergenza.
verdeINDICATORE DI DIREZIONE DESTRO (intermittente)
La spia si accende quando la leva di comando luci di
direzione (frecce) viene spostata verso l'alto o, assieme
alla freccia sinistra, quando viene premuto il pulsante
delle luci di emergenza.
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia
anteriori.
72
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare

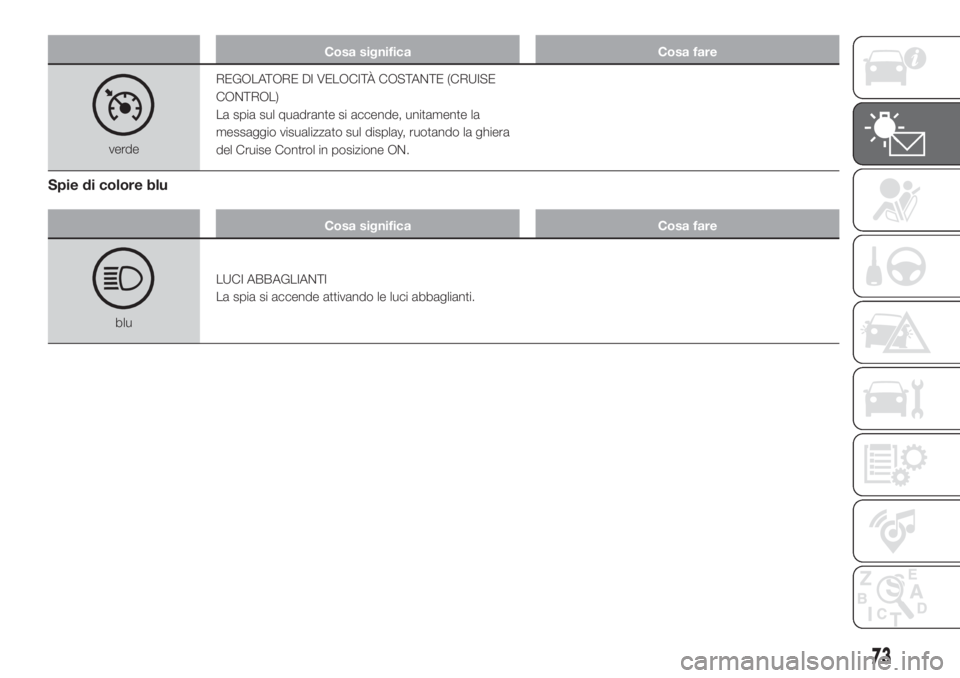

verdeREGOLATORE DI VELOCITÀ COSTANTE (CRUISE
CONTROL)
La spia sul quadrante si accende, unitamente la
messaggio visualizzato sul display, ruotando la ghiera
del Cruise Control in posizione ON.
Spie di colore blu
Cosa significa Cosa fare
bluLUCI ABBAGLIANTI
La spia si accende attivando le luci abbaglianti.
73

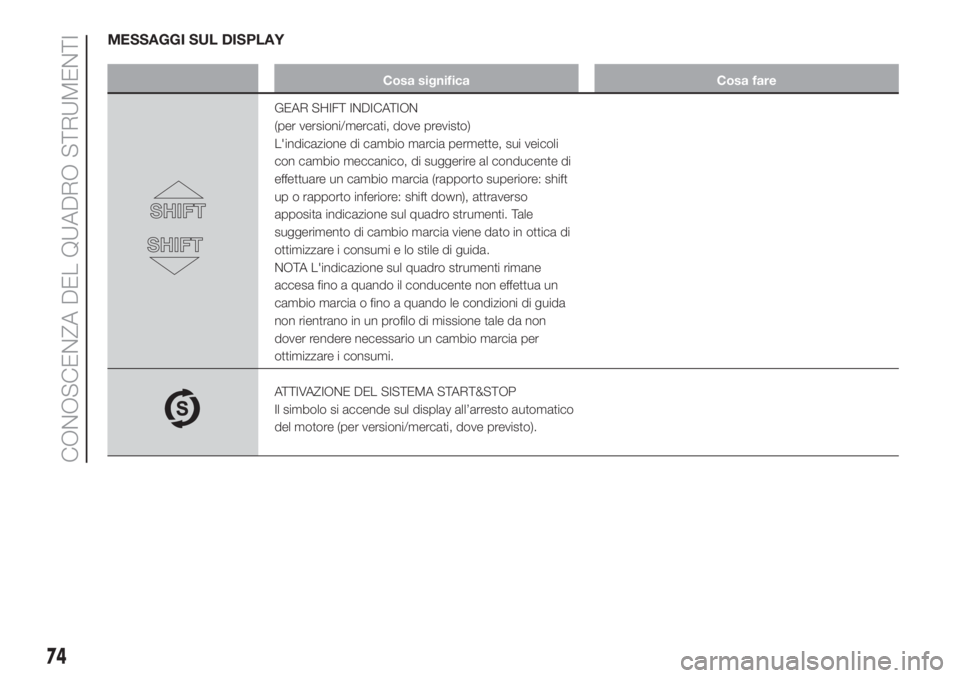

MESSAGGI SUL DISPLAY
Cosa significa Cosa fare
GEAR SHIFT INDICATION
(per versioni/mercati, dove previsto)
L'indicazione di cambio marcia permette, sui veicoli
con cambio meccanico, di suggerire al conducente di
effettuare un cambio marcia (rapporto superiore: shift
up o rapporto inferiore: shift down), attraverso
apposita indicazione sul quadro strumenti. Tale
suggerimento di cambio marcia viene dato in ottica di
ottimizzare i consumi e lo stile di guida.
NOTA L'indicazione sul quadro strumenti rimane
accesa fino a quando il conducente non effettua un
cambio marcia o fino a quando le condizioni di guida
non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per
ottimizzare i consumi.
ATTIVAZIONE DEL SISTEMA START&STOP
Il simbolo si accende sul display all’arresto automatico
del motore (per versioni/mercati, dove previsto).
74
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
SEGNALAZIONE BASSO LIVELLO ADDITIVO PER
EMISSIONI DIESEL (UREA)
Quando viene rilevato un basso livello di UREA,
compare sul display del quadro strumenti
un’avvertenza con un messaggio di testo indicante la
necessità di rabbocco di UREA e il simbolo
.
Il simbolo
rimane acceso fino al rabbocco di UREA
con almeno 5 litri.
Se il rifornimento non viene eseguito, ogni volta che
viene raggiunta una soglia successiva, verrà
visualizzato sul display del quadro strumenti un
messaggio dedicato fino a che non sarà più possibile
riavviare il motore.
Quando l'autonomia residua è di circa 200 km, un
messaggio continuo compare sul display,
accompagnato da una segnalazione acustica.
Quando l'autonomia residua è di 0 km, il display
mostra un messaggio dedicato (per versioni/mercati,
ove previsto). Dopo lo spegnimento del motore non è
possibile riavviarlo.
Sarà possibile riavviarlo non appena il serbatoio di
UREA è rifornito di almeno 5 litri.
40)
Rabboccare il prima possibile il serbatoio dell'UREA
con almeno 5 litri di UREA. Se il rabbocco è avvenuto
con autonomia del serbatoio UREA a zero prima di
avviare il veicolo è possibile attendere fino a due minuti
AVARIA SISTEMA CNG
Sul display si spengono tutti i livelli di combustibile
Metano e il simbolo viene visualizzato, unitamente ad
un messaggio dedicato.In questo caso rivolgersi appena possibile alla Rete
Assistenziale Fiat.
75

Cosa significa Cosa fare

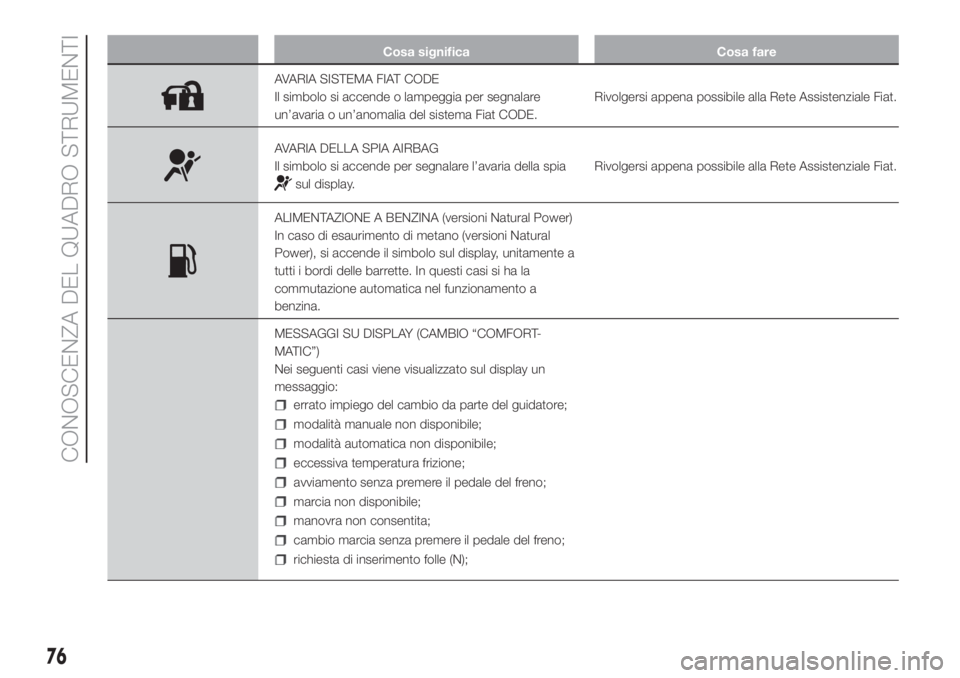

AVARIA SISTEMA FIAT CODE
Il simbolo si accende o lampeggia per segnalare
un’avaria o un’anomalia del sistema Fiat CODE.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
AVARIA DELLA SPIA AIRBAG
Il simbolo si accende per segnalare l’avaria della spia
sul display.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
ALIMENTAZIONE A BENZINA (versioni Natural Power)
In caso di esaurimento di metano (versioni Natural
Power), si accende il simbolo sul display, unitamente a
tutti i bordi delle barrette. In questi casi si ha la
commutazione automatica nel funzionamento a
benzina.
MESSAGGI SU DISPLAY (CAMBIO “COMFORT-
MATIC”)
Nei seguenti casi viene visualizzato sul display un
messaggio:
errato impiego del cambio da parte del guidatore;
modalità manuale non disponibile;
modalità automatica non disponibile;
eccessiva temperatura frizione;
avviamento senza premere il pedale del freno;
marcia non disponibile;
manovra non consentita;
cambio marcia senza premere il pedale del freno;
richiesta di inserimento folle (N);
76
CONOSCENZA DEL QUADRO STRUMENTI

ATTENZIONE

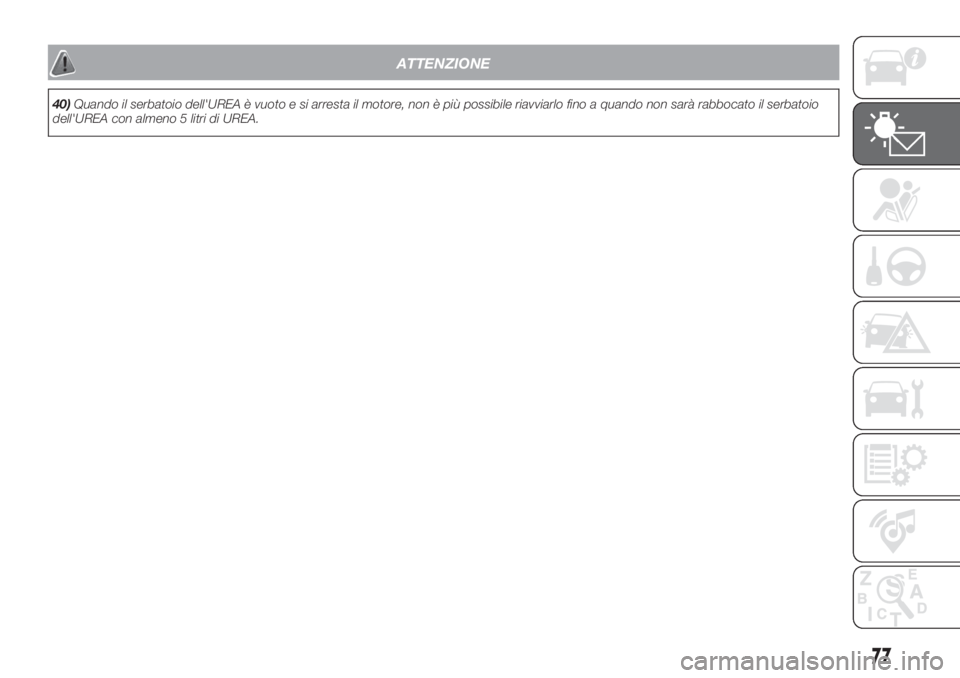

40)Quando il serbatoio dell'UREA è vuoto e si arresta il motore, non è più possibile riavviarlo fino a quando non sarà rabbocato il serbatoio
dell'UREA con almeno 5 litri di UREA.
77

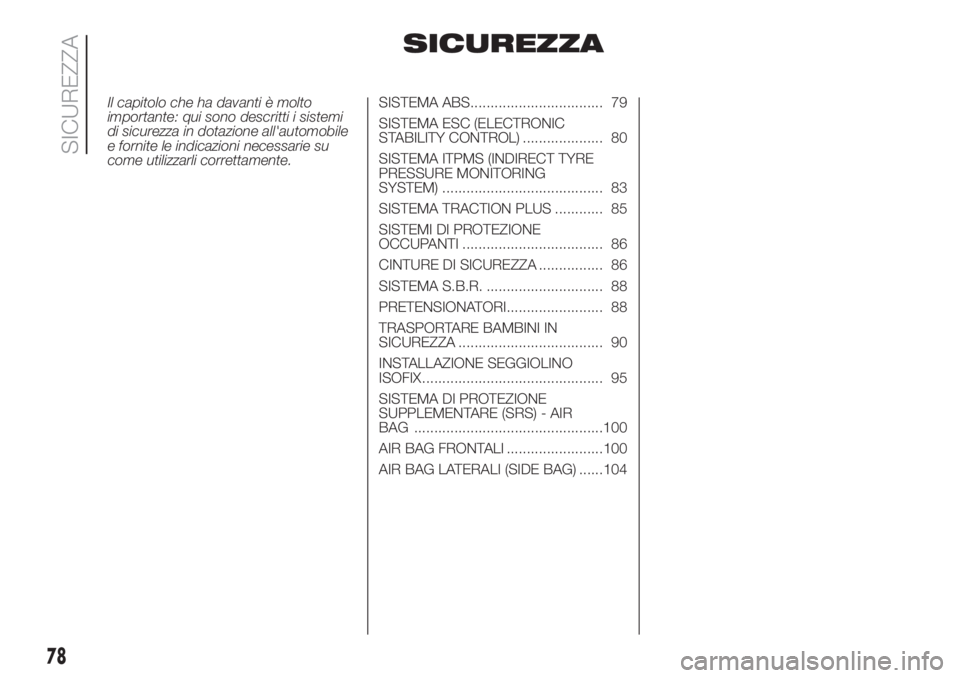

SICUREZZA
Il capitolo che ha davanti è molto
importante: qui sono descritti i sistemi
di sicurezza in dotazione all'automobile
e fornite le indicazioni necessarie su
come utilizzarli correttamente.SISTEMA ABS................................. 79
SISTEMA ESC (ELECTRONIC
STABILITY CONTROL) .................... 80
SISTEMA ITPMS (INDIRECT TYRE
PRESSURE MONITORING
SYSTEM) ........................................ 83
SISTEMA TRACTION PLUS ............ 85
SISTEMI DI PROTEZIONE
OCCUPANTI ................................... 86
CINTURE DI SICUREZZA ................ 86
SISTEMA S.B.R. ............................. 88
PRETENSIONATORI........................ 88
TRASPORTARE BAMBINI IN
SICUREZZA .................................... 90
INSTALLAZIONE SEGGIOLINO
ISOFIX............................................. 95
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) - AIR
BAG ...............................................100
AIR BAG FRONTALI ........................100
AIR BAG LATERALI (SIDE BAG) ......104
