FIAT FIORINO 2019 Libretto Uso Manutenzione (in Italian)

Uscita Trip
Si esce automaticamente dalla funzione
TRIP una volta visualizzate tutte le
grandezze oppure mantenendo
premuto il pulsanteSET
per più di
1 secondo.
ATTENZIONE
8)Il “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”). Le
grandezze “Autonomia” e “Consumo
istantaneo” non sono azzerabili.
49

SPIE E MESSAGGI
L'accensione della spia è associata (dove il quadro strumenti lo permette) ad uno specifico messaggio e/o segnalazione
acustica. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe
le categorie premendo il pulsante
SET. La spia (o il simbolo sul display) sul quadro strumenti rimane accesa fino a quando
non viene eliminata la causa del malfunzionamento.
50
CONOSCENZA DEL QUADRO STRUMENTI

SPIE SU QUADRO STRUMENTI
Spie di colore rosso
Cosa significa Cosa fare
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO A MANO
INSERITO
Ruotando la chiave in posizione MAR, la spia si
accende ma deve spegnersi dopo qualche secondo.
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni
nella vaschetta scende sotto il livello minimo, a causa
di una possibile perdita di liquido dal circuito.
Su alcune versioni il display visualizza il messaggio
dedicato.Ripristinare il livello liquido freni, quindi verificare lo
spegnimento della spia.
34)
Freno a mano inserito
La spia si accende con freno a mano inserito.
Su alcune versioni, se il veicolo è in movimento,
all'accensione della spia è anche associata una
segnalazione acustica.Se la spia si accende durante la marcia, verificare che
il freno a mano non sia inserito.
Disinserire il freno a mano, quindi verificare lo
spegnimento della spia.
Se la spia rimane accesa rivolgersi alla Rete
Assistenziale Fiat.
51

Cosa significa Cosa fare
rossa
giallo ambra
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa),
(giallo ambra) e(giallo ambra) con motore
acceso indica un’anomalia del sistema EBD oppure
che il sistema non risulta disponibile. In questo caso,
con frenate violente si può avere un blocco precoce
delle ruote posteriori, con possibilità di sbandamento.
Su alcune versioni il display visualizza il messaggio
dedicato.Guidando con estrema cautela, raggiungere
immediatamente la più vicina Rete Assistenziale Fiat,
per la verifica dell’impianto.
rossaAVARIA AIR BAG
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi.
L’accensione della spia in modo permanente indica un’
anomalia all’impianto air bag.
Su alcune versioni il display visualizza il messaggio
dedicato.
35) 36)
52
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
rossaCINTURE DI SICUREZZA NON ALLACCIATE
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa con veicolo fermo e
cintura di sicurezza lato guida e lato passeggero (per
versioni/mercati dove previsto) non allacciata.
La spia si accende in modo lampeggiante, unitamente
ad un avvisatore acustico (buzzer) quando, a veicolo in
movimento, le cinture del posto lato guida e del posto
lato passeggero (per version/mercati, dove previsto)
non sono correttamente allacciate.L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat
Belt Reminder) può essere escluso unicamente dalla
Rete Assistenziale Fiat.
Su alcune versioni è possibile riattivare il sistema
anche attraverso il menu di Setup.
rossaAVARIA CAMBIO
(per versioni/mercati, dove previsto)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
La spia si accende a luce lampeggiante (unitamente al
messaggio visualizzato dal display e ad una
segnalazione acustica) quando viene rilevata un'avaria
al cambio.
La spia si può accendere anche in caso di
surriscaldamento del cambio, a seguito di un uso
particolarmente gravoso. In questo caso viene operata
una limitazione delle prestazioni del motore.In caso di avaria al cambio rivolgersi appena possibile
presso la Rete Assistenziale Fiat per la verifica
dell’impianto.
53

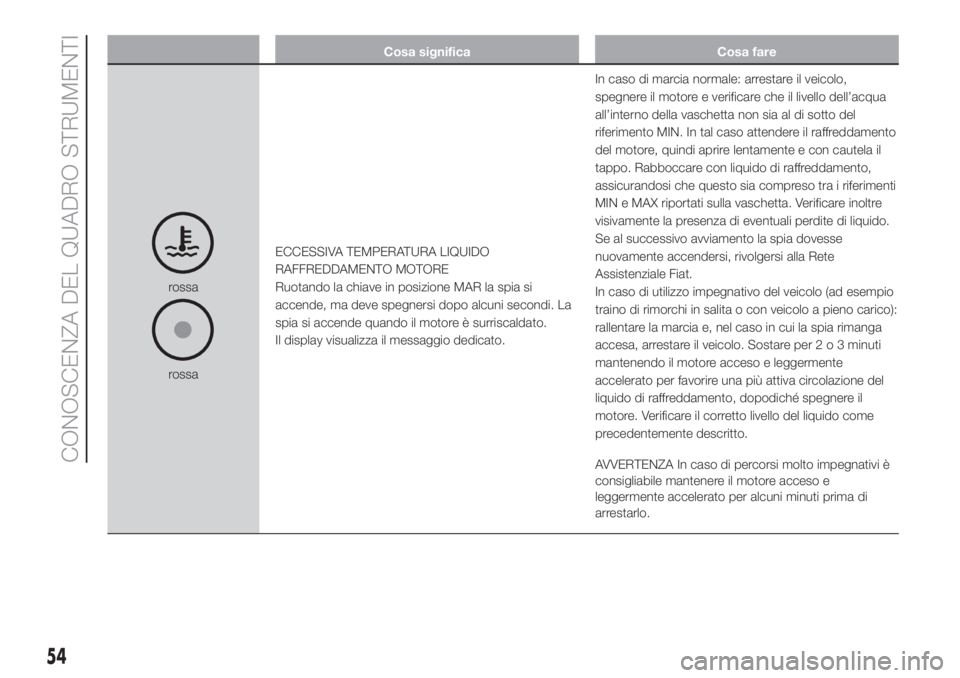

Cosa significa Cosa fare
rossa
rossaECCESSIVA TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni secondi. La
spia si accende quando il motore è surriscaldato.
Il display visualizza il messaggio dedicato.In caso di marcia normale: arrestare il veicolo,
spegnere il motore e verificare che il livello dell’acqua
all’interno della vaschetta non sia al di sotto del
riferimento MIN. In tal caso attendere il raffreddamento
del motore, quindi aprire lentamente e con cautela il
tappo. Rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti
MIN e MAX riportati sulla vaschetta. Verificare inoltre
visivamente la presenza di eventuali perdite di liquido.
Se al successivo avviamento la spia dovesse
nuovamente accendersi, rivolgersi alla Rete
Assistenziale Fiat.
In caso di utilizzo impegnativo del veicolo (ad esempio
traino di rimorchi in salita o con veicolo a pieno carico):
rallentare la marcia e, nel caso in cui la spia rimanga
accesa, arrestare il veicolo. Sostare per2o3minuti
mantenendo il motore acceso e leggermente
accelerato per favorire una più attiva circolazione del
liquido di raffreddamento, dopodiché spegnere il
motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è
consigliabile mantenere il motore acceso e
leggermente accelerato per alcuni minuti prima di
arrestarlo.
54
CONOSCENZA DEL QUADRO STRUMENTI

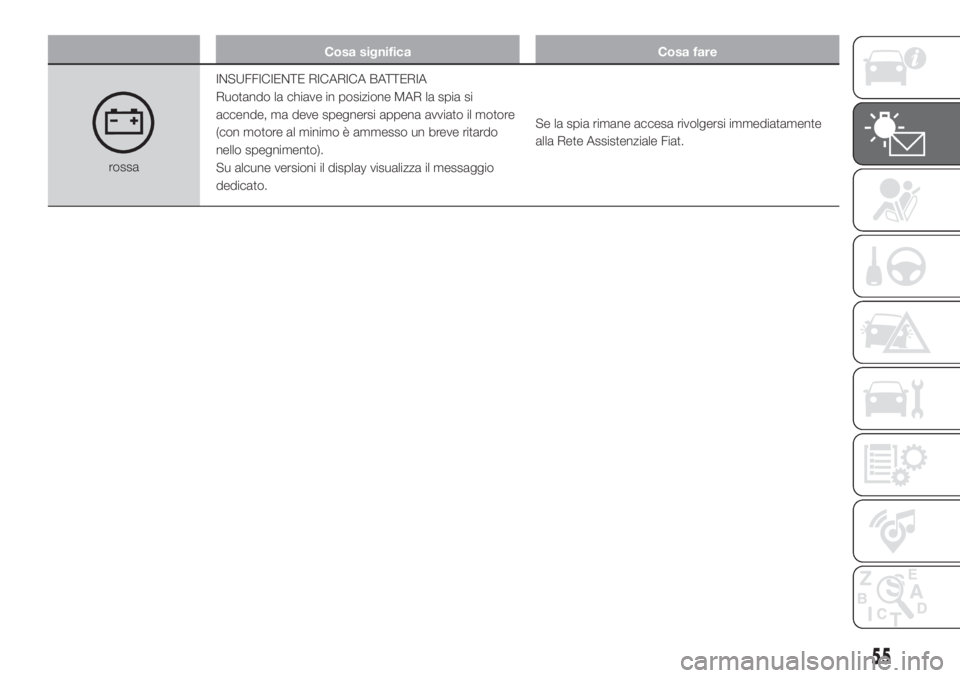

Cosa significa Cosa fare
rossaINSUFFICIENTE RICARICA BATTERIA
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi appena avviato il motore
(con motore al minimo è ammesso un breve ritardo
nello spegnimento).
Su alcune versioni il display visualizza il messaggio
dedicato.Se la spia rimane accesa rivolgersi immediatamente
alla Rete Assistenziale Fiat.
55

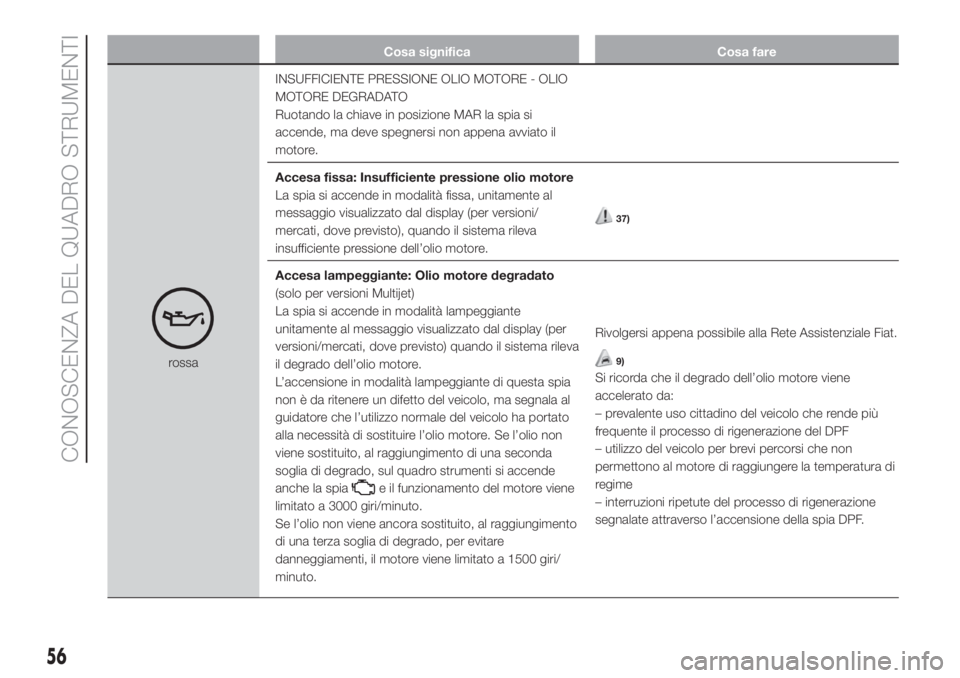

Cosa significa Cosa fare
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE - OLIO
MOTORE DEGRADATO
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi non appena avviato il
motore.
Accesa fissa: Insufficiente pressione olio motore
La spia si accende in modalità fissa, unitamente al
messaggio visualizzato dal display (per versioni/
mercati, dove previsto), quando il sistema rileva
insufficiente pressione dell’olio motore.
37)
Accesa lampeggiante: Olio motore degradato
(solo per versioni Multijet)
La spia si accende in modalità lampeggiante
unitamente al messaggio visualizzato dal display (per
versioni/mercati, dove previsto) quando il sistema rileva
il degrado dell’olio motore.
L’accensione in modalità lampeggiante di questa spia
non è da ritenere un difetto del veicolo, ma segnala al
guidatore che l’utilizzo normale del veicolo ha portato
alla necessità di sostituire l’olio motore. Se l’olio non
viene sostituito, al raggiungimento di una seconda
soglia di degrado, sul quadro strumenti si accende
anche la spia
e il funzionamento del motore viene
limitato a 3000 giri/minuto.
Se l’olio non viene ancora sostituito, al raggiungimento
di una terza soglia di degrado, per evitare
danneggiamenti, il motore viene limitato a 1500 giri/
minuto.Rivolgersi appena possibile alla Rete Assistenziale Fiat.
9)
Si ricorda che il degrado dell’olio motore viene
accelerato da:
– prevalente uso cittadino del veicolo che rende più
frequente il processo di rigenerazione del DPF
– utilizzo del veicolo per brevi percorsi che non
permettono al motore di raggiungere la temperatura di
regime
– interruzioni ripetute del processo di rigenerazione
segnalate attraverso l’accensione della spia DPF.
56
CONOSCENZA DEL QUADRO STRUMENTI

Cosa significa Cosa fare
rossaMINIMO LIVELLO OLIO MOTORE
Ruotando la chiave in posizione MAR la spia sul
quadro si accende ma deve spegnersi dopo alcuni
secondi.
La spia si accende sul quadrante quando il livello olio
motore scende sotto il valore minimo previsto.
Su alcune versioni il display visualizza un messaggio
dedicato.Ripristinare il corretto livello olio motore (vedere
"Verifica dei livelli" nel capitolo "Manutenzione e cura").
rossaINCOMPLETA CHIUSURA PORTE
La spia si accende, su alcune versioni, quando una o
più porte o il bagagliaio non sono perfettamente chiusi.
Su alcune versioni il display visualizza il messaggio
dedicato.Verificare che tutte le porte o il bagagliaio (per versioni/
mercati, dove previsto) siano perfettamente chiusi.
rossaAVARIA SERVOSTERZO
Ruotando la chiave in posizione MAR la spia sul
quadrante si accende, ma deve spegnersi dopo alcuni
secondi.
Se la spia rimane accesa unitamente al messaggio
visualizzato dal display e ad una segnalazione
acustica, non si ha l’effetto del servosterzo e lo sforzo
sul volante aumenta sensibilmente pur mantenendo la
possibilità di sterzare il veicolo.Rivolgersi alla Rete Assistenziale Fiat.
57

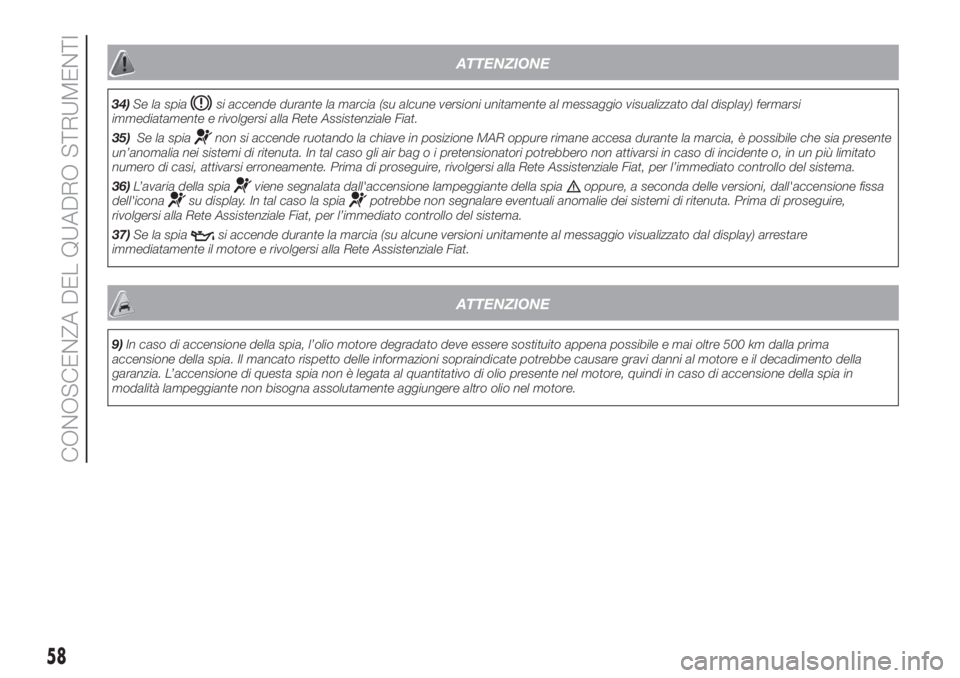

ATTENZIONE
34)Se la spiasi accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) fermarsi
immediatamente e rivolgersi alla Rete Assistenziale Fiat.
35)Se la spia
non si accende ruotando la chiave in posizione MAR oppure rimane accesa durante la marcia, è possibile che sia presente
un’anomalia nei sistemi di ritenuta. In tal caso gli air bag o i pretensionatori potrebbero non attivarsi in caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
36)L’avaria della spia
viene segnalata dall'accensione lampeggiante della spiaoppure, a seconda delle versioni, dall'accensione fissa
dell'iconasu display. In tal caso la spiapotrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire,
rivolgersi alla Rete Assistenziale Fiat, per l’immediato controllo del sistema.
37)Se la spia
si accende durante la marcia (su alcune versioni unitamente al messaggio visualizzato dal display) arrestare
immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
ATTENZIONE
9)In caso di accensione della spia, l’olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima
accensione della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della
garanzia. L’accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione della spia in
modalità lampeggiante non bisogna assolutamente aggiungere altro olio nel motore.
58
