FIAT FIORINO 2019 Manual de Empleo y Cuidado (in Spanish)

Qué significa Qué hacer

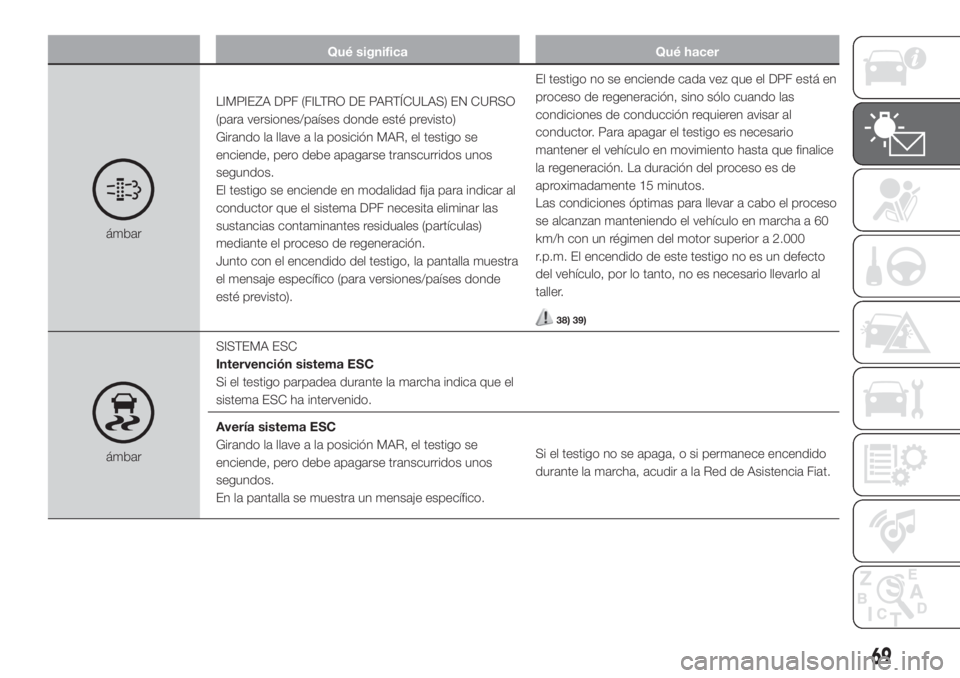

ámbarLIMPIEZA DPF (FILTRO DE PARTÍCULAS) EN CURSO
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende en modalidad fija para indicar al
conductor que el sistema DPF necesita eliminar las
sustancias contaminantes residuales (partículas)
mediante el proceso de regeneración.
Junto con el encendido del testigo, la pantalla muestra
el mensaje específico (para versiones/países donde
esté previsto).El testigo no se enciende cada vez que el DPF está en
proceso de regeneración, sino sólo cuando las
condiciones de conducción requieren avisar al
conductor. Para apagar el testigo es necesario
mantener el vehículo en movimiento hasta que finalice
la regeneración. La duración del proceso es de
aproximadamente 15 minutos.
Las condiciones óptimas para llevar a cabo el proceso
se alcanzan manteniendo el vehículo en marcha a 60
km/h con un régimen del motor superior a 2.000
r.p.m. El encendido de este testigo no es un defecto
del vehículo, por lo tanto, no es necesario llevarlo al
taller.
38) 39)
ámbarSISTEMA ESC
Intervención sistema ESC
Si el testigo parpadea durante la marcha indica que el
sistema ESC ha intervenido.
Avería sistema ESC
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
En la pantalla se muestra un mensaje específico.Si el testigo no se apaga, o si permanece encendido
durante la marcha, acudir a la Red de Asistencia Fiat.
69

Qué significa Qué hacer

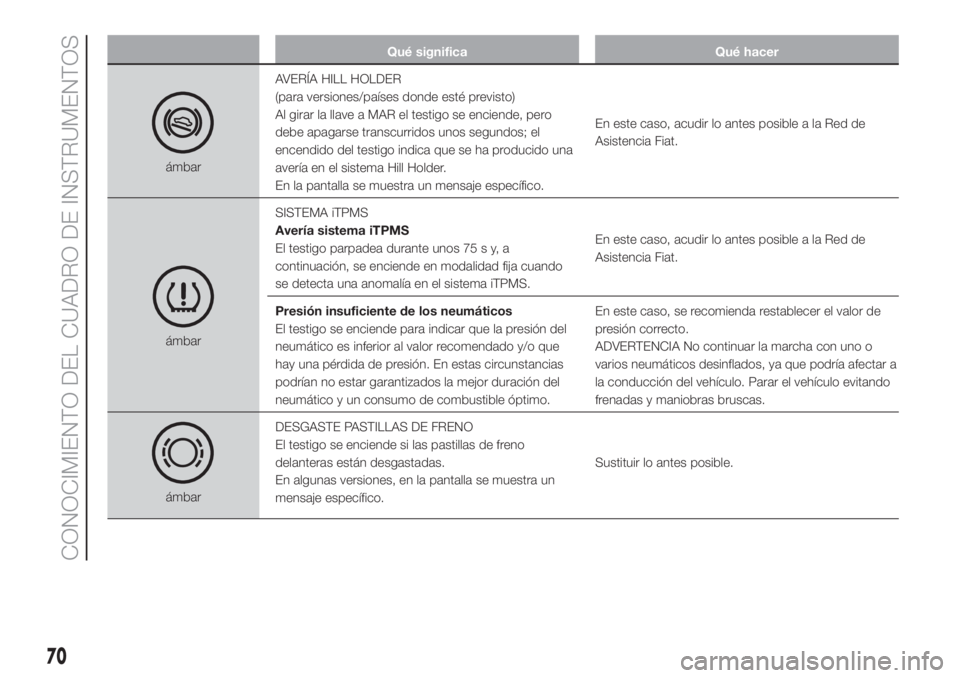

ámbarAVERÍA HILL HOLDER
(para versiones/países donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos; el
encendido del testigo indica que se ha producido una
avería en el sistema Hill Holder.
En la pantalla se muestra un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarSISTEMA iTPMS
Avería sistema iTPMS
El testigo parpadea durante unos 75 s y, a
continuación, se enciende en modalidad fija cuando
se detecta una anomalía en el sistema iTPMS.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende para indicar que la presión del
neumático es inferior al valor recomendado y/o que
hay una pérdida de presión. En estas circunstancias
podrían no estar garantizados la mejor duración del
neumático y un consumo de combustible óptimo.En este caso, se recomienda restablecer el valor de
presión correcto.
ADVERTENCIA No continuar la marcha con uno o
varios neumáticos desinflados, ya que podría afectar a
la conducción del vehículo. Parar el vehículo evitando
frenadas y maniobras bruscas.
ámbarDESGASTE PASTILLAS DE FRENO
El testigo se enciende si las pastillas de freno
delanteras están desgastadas.
En algunas versiones, en la pantalla se muestra un
mensaje específico.Sustituir lo antes posible.
70
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer

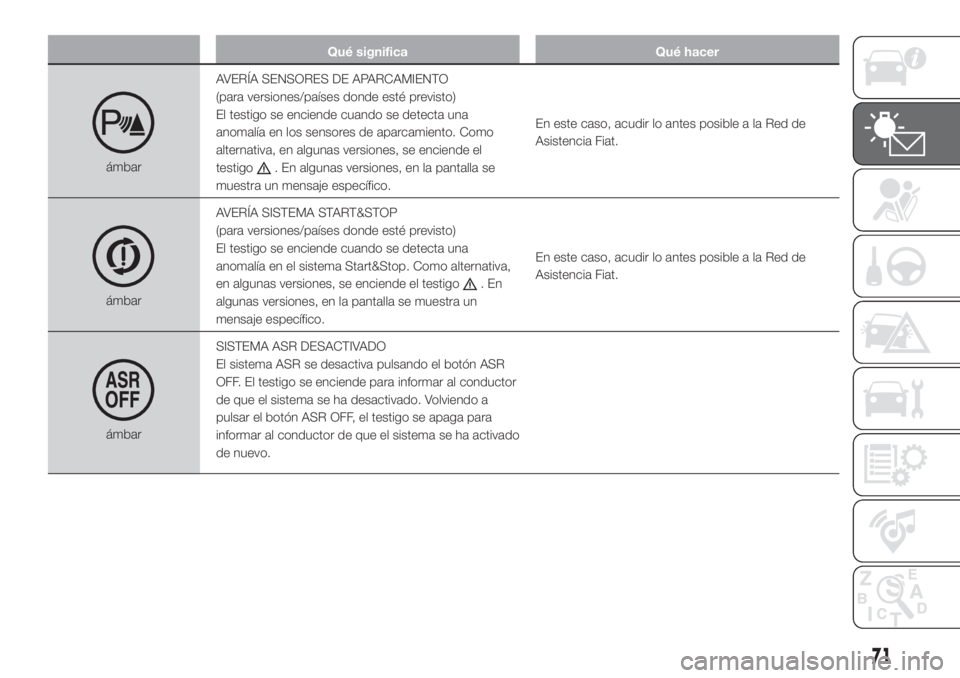

ámbarAVERÍA SENSORES DE APARCAMIENTO
(para versiones/países donde esté previsto)
El testigo se enciende cuando se detecta una
anomalía en los sensores de aparcamiento. Como
alternativa, en algunas versiones, se enciende el
testigo. En algunas versiones, en la pantalla se
muestra un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarAVERÍA SISTEMA START&STOP
(para versiones/países donde esté previsto)
El testigo se enciende cuando se detecta una
anomalía en el sistema Start&Stop. Como alternativa,
en algunas versiones, se enciende el testigo
.En
algunas versiones, en la pantalla se muestra un
mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarSISTEMA ASR DESACTIVADO
El sistema ASR se desactiva pulsando el botón ASR
OFF. El testigo se enciende para informar al conductor
de que el sistema se ha desactivado. Volviendo a
pulsar el botón ASR OFF, el testigo se apaga para
informar al conductor de que el sistema se ha activado
de nuevo.
71

Qué significa Qué hacer

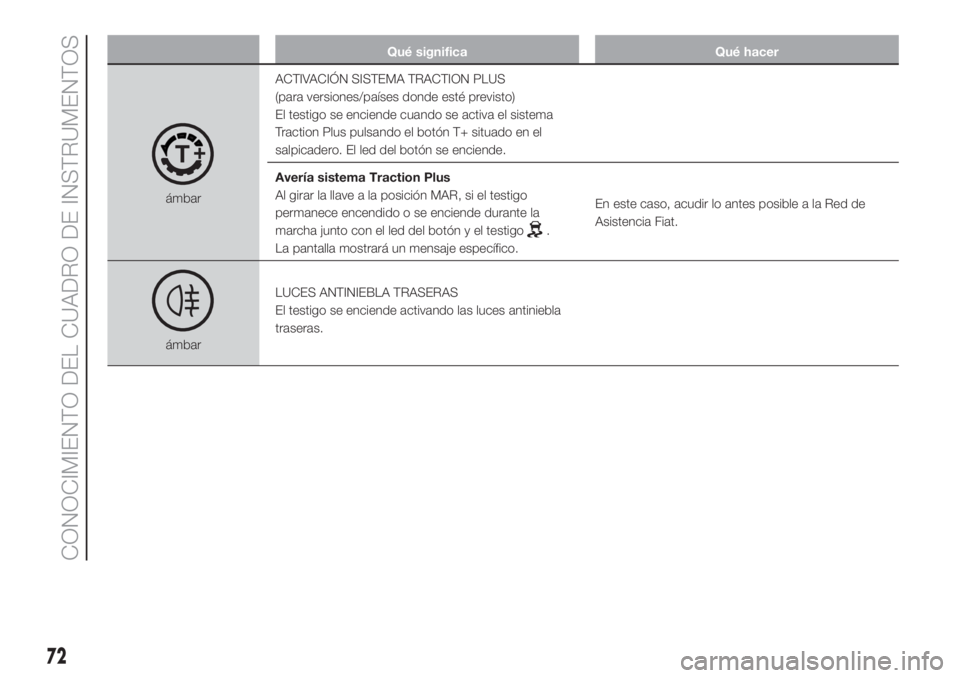

ámbarACTIVACIÓN SISTEMA TRACTION PLUS
(para versiones/países donde esté previsto)
El testigo se enciende cuando se activa el sistema
Traction Plus pulsando el botón T+ situado en el
salpicadero. El led del botón se enciende.
Avería sistema Traction Plus
Al girar la llave a la posición MAR, si el testigo
permanece encendido o se enciende durante la
marcha junto con el led del botón y el testigo
.
La pantalla mostrará un mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
ámbarLUCES ANTINIEBLA TRASERAS
El testigo se enciende activando las luces antiniebla
traseras.
72
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

ADVERTENCIA
38)El electroventilador podría activarse durante la fase de regeneración.
39)La velocidad de marcha siempre debe adaptarse a la situación del tráfico y a las condiciones atmosféricas, cumpliendo las leyes vigentes
sobre circulación por carretera. También se indica que se puede apagar el motor incluso con el testigo DPF encendido; las repetidas
interrupciones del proceso de regeneración podrían causar una degradación precoz del aceite motor. Por este motivo, siempre se
recomienda esperar a que se apague el testigo antes de apagar el motor siguiendo las indicaciones especificadas anteriormente. No se
recomienda completar la regeneración del DPF con el vehículo parado.
ADVERTENCIA
10)Si, al girar la llave de contacto a la posición MAR, el testigono se enciende o si, durante la marcha, se enciende con luz fija o
intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a un taller de la Red de Asistencia Fiat. El
funcionamiento del testigo
se puede comprobar mediante los aparatos específicos de los agentes de control de tráfico. Respetar las
normas vigentes del país en el que se circula.
11)La presencia de agua en el circuito de alimentación puede ocasionar daños serios al sistema de inyección y causar irregularidades en el
funcionamiento del motor. En caso de que el testigo
se encienda (en algunas versiones junto con el mensaje visualizado en la pantalla),
acudir lo antes posible a la Red de Asistencia Fiat para la operación de purga. En caso de que volviera a aparecer la misma señal
inmediatamente después del repostaje, es posible que haya entrado agua en el depósito: en tal caso, apagar el motor inmediatamente y
ponerse en contacto con la Red de Asistencia Fiat.
73

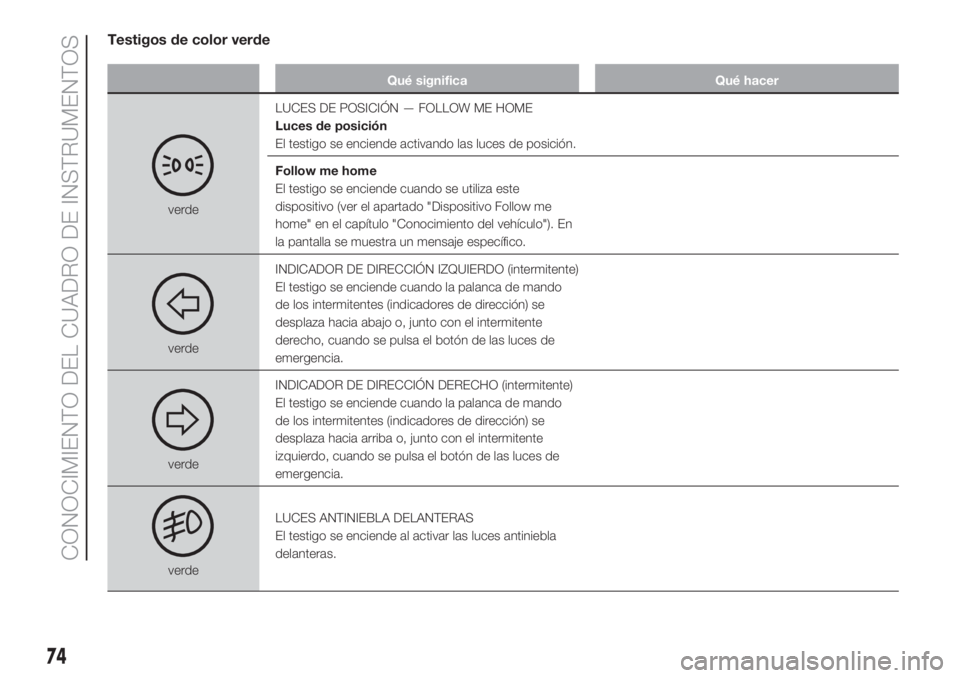

Testigos de color verde
Qué significa Qué hacer
verdeLUCES DE POSICIÓN — FOLLOW ME HOME
Luces de posición
El testigo se enciende activando las luces de posición.
Follow me home
El testigo se enciende cuando se utiliza este
dispositivo (ver el apartado "Dispositivo Follow me
home" en el capítulo "Conocimiento del vehículo"). En
la pantalla se muestra un mensaje específico.
verdeINDICADOR DE DIRECCIÓN IZQUIERDO (intermitente)
El testigo se enciende cuando la palanca de mando
de los intermitentes (indicadores de dirección) se
desplaza hacia abajo o, junto con el intermitente
derecho, cuando se pulsa el botón de las luces de
emergencia.
verdeINDICADOR DE DIRECCIÓN DERECHO (intermitente)
El testigo se enciende cuando la palanca de mando
de los intermitentes (indicadores de dirección) se
desplaza hacia arriba o, junto con el intermitente
izquierdo, cuando se pulsa el botón de las luces de
emergencia.
verdeLUCES ANTINIEBLA DELANTERAS
El testigo se enciende al activar las luces antiniebla
delanteras.
74
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer

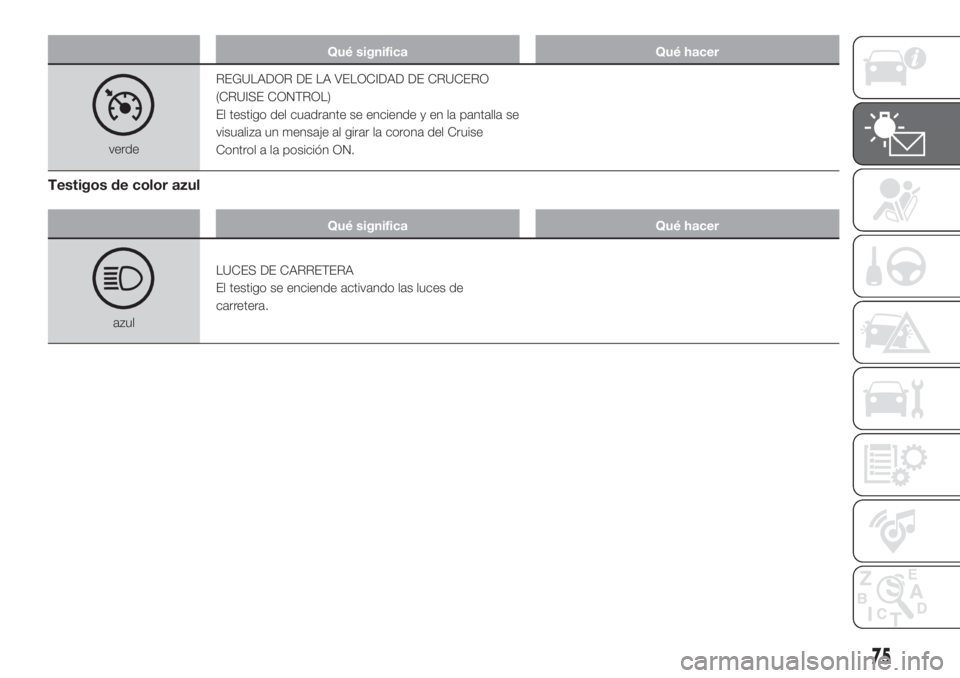

verdeREGULADOR DE LA VELOCIDAD DE CRUCERO
(CRUISE CONTROL)
El testigo del cuadrante se enciende y en la pantalla se
visualiza un mensaje al girar la corona del Cruise
Control a la posición ON.
Testigos de color azul
Qué significa Qué hacer
azulLUCES DE CARRETERA
El testigo se enciende activando las luces de
carretera.
75

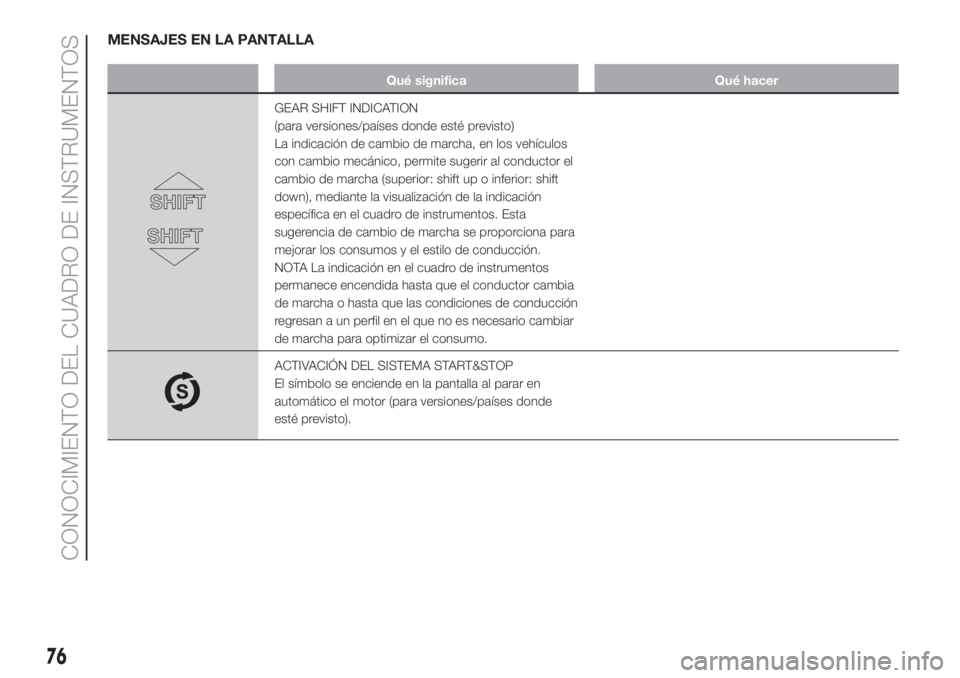

MENSAJES EN LA PANTALLA
Qué significa Qué hacer
GEAR SHIFT INDICATION
(para versiones/países donde esté previsto)
La indicación de cambio de marcha, en los vehículos
con cambio mecánico, permite sugerir al conductor el
cambio de marcha (superior: shift up o inferior: shift
down), mediante la visualización de la indicación
específica en el cuadro de instrumentos. Esta
sugerencia de cambio de marcha se proporciona para
mejorar los consumos y el estilo de conducción.
NOTA La indicación en el cuadro de instrumentos
permanece encendida hasta que el conductor cambia
de marcha o hasta que las condiciones de conducción
regresan a un perfil en el que no es necesario cambiar
de marcha para optimizar el consumo.
ACTIVACIÓN DEL SISTEMA START&STOP
El símbolo se enciende en la pantalla al parar en
automático el motor (para versiones/países donde
esté previsto).
76
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer

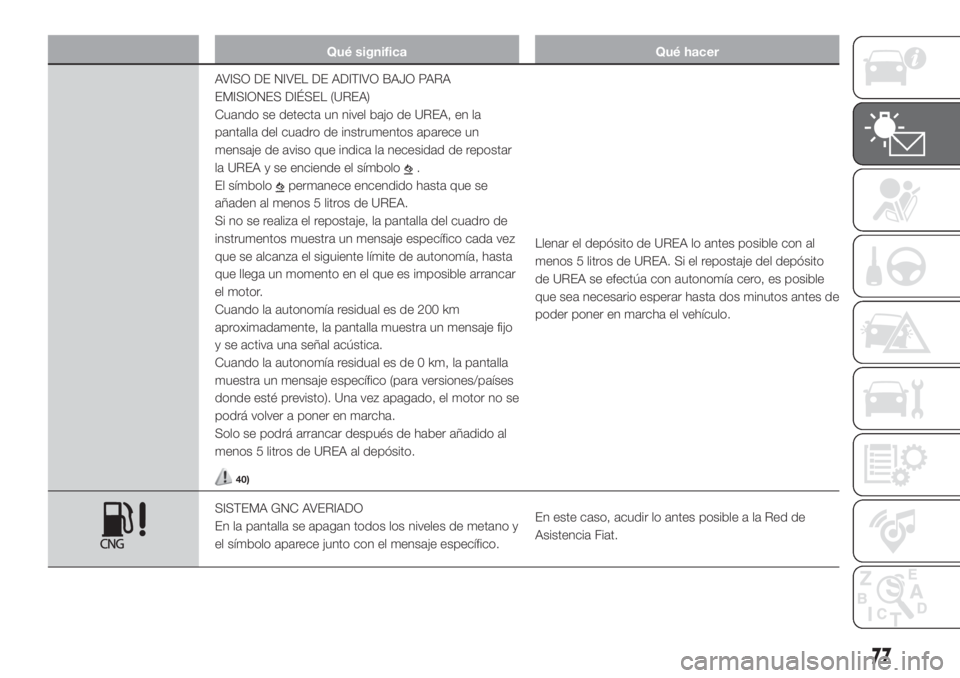

AVISO DE NIVEL DE ADITIVO BAJO PARA
EMISIONES DIÉSEL (UREA)
Cuando se detecta un nivel bajo de UREA, en la
pantalla del cuadro de instrumentos aparece un
mensaje de aviso que indica la necesidad de repostar
la UREA y se enciende el símbolo
.
El símbolo
permanece encendido hasta que se
añaden al menos 5 litros de UREA.
Si no se realiza el repostaje, la pantalla del cuadro de
instrumentos muestra un mensaje específico cada vez
que se alcanza el siguiente límite de autonomía, hasta
que llega un momento en el que es imposible arrancar
el motor.
Cuando la autonomía residual es de 200 km
aproximadamente, la pantalla muestra un mensaje fijo
y se activa una señal acústica.
Cuando la autonomía residual es de 0 km, la pantalla
muestra un mensaje específico (para versiones/países
donde esté previsto). Una vez apagado, el motor no se
podrá volver a poner en marcha.
Solo se podrá arrancar después de haber añadido al
menos 5 litros de UREA al depósito.
40)
Llenar el depósito de UREA lo antes posible con al
menos 5 litros de UREA. Si el repostaje del depósito
de UREA se efectúa con autonomía cero, es posible
que sea necesario esperar hasta dos minutos antes de
poder poner en marcha el vehículo.
SISTEMA GNC AVERIADO
En la pantalla se apagan todos los niveles de metano y
el símbolo aparece junto con el mensaje específico.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
77

Qué significa Qué hacer
AVERÍA EN EL SISTEMA FIAT CODE
El símbolo se enciende o parpadea para indicar que
hay una avería o una anomalía en el sistema Fiat
CODE.Acudir lo antes posible a la Red de Asistencia Fiat.
AVERÍA DEL TESTIGO AIRBAG
El símbolo se enciende para indicar la avería del
testigo
en la pantalla.Acudir lo antes posible a la Red de Asistencia Fiat.
ALIMENTACIÓN CON GASOLINA (versiones Natural
Power)
Si se agota el metano (versiones Natural Power), en la
pantalla se enciende el símbolo junto con todos los
bordes de las barras. En estos casos se produce la
conmutación automática a gasolina.
MENSAJES EN LA PANTALLA (CAMBIO “COMFORT-
MATIC”)
En los siguientes casos se visualiza en la pantalla un
mensaje:
uso incorrecto del cambio por parte del conductor;
modalidad manual no disponible;
modalidad automática no disponible;
temperatura del embrague excesiva;
arranque sin pisar el pedal del freno;
marcha no disponible;
maniobra no permitida;
cambio de marcha sin pisar el pedal del freno;
petición de engranado del punto muerto (N);
78
