POZOR
12)Sedadla se smějí nastavovat výhradně
při stojícím vozidle.
13)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
14)Pokud je sedadlo složené, uvolněný
prostor nelze používat pro umístění
nákladu. Během jízdy doporučujeme
odstranit nebo zajistit případné předměty,
aby by mohly překážet v řízení. Pokud
vozidlo není vybaveno přepážkou mezi
kabinou a ložným prostorem, můžete
rozměrné předměty či zavazadla uložit v
části strany spolucestujícího. Zkontrolujte,
zda jsou zavazadla nebo náklad řádně
zajištěny zádržnými háky a nebudou
představovat překážku ani nebezpečí
během řízení vozidla.
15)Ve vozidle bez dělicí příčky mezi
kabinou a nákladovým prostorem by mohl
náklad většího rozměru zabrat i část oblasti
vyhrazené pro spolucestujícího.
Zkontrolujte, zda je takový náklad řádně
upevněn příslušným upevňovacími háky a
zda tedy nemůže tvořit překážku při jízdě
s vozidlem.

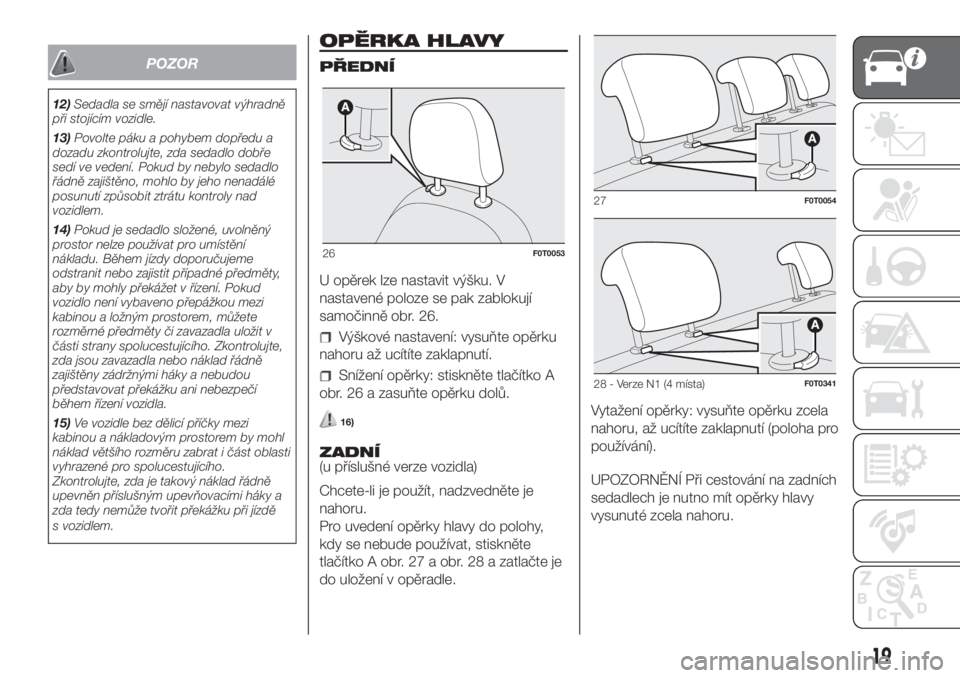

OPĚRKA HLAVY
PŘEDNÍ
U opěrek lze nastavit výšku. V
nastavené poloze se pak zablokují
samočinně obr. 26.
Výškové nastavení: vysuňte opěrku
nahoru až ucítíte zaklapnutí.
Snížení opěrky: stiskněte tlačítko A
obr. 26 a zasuňte opěrku dolů.
16)
ZADNÍ
(u příslušné verze vozidla)
Chcete-li je použít, nadzvedněte je
nahoru.
Pro uvedení opěrky hlavy do polohy,
kdy se nebude používat, stiskněte
tlačítko A obr. 27 a obr. 28 a zatlačte je
do uložení v opěradle.Vytažení opěrky: vysuňte opěrku zcela
nahoru, až ucítíte zaklapnutí (poloha pro
používání).
UPOZORNĚNÍ Při cestování na zadních
sedadlech je nutno mít opěrky hlavy
vysunuté zcela nahoru.
26F0T0053
27F0T0054
28 - Verze N1 (4 místa)F0T0341
19

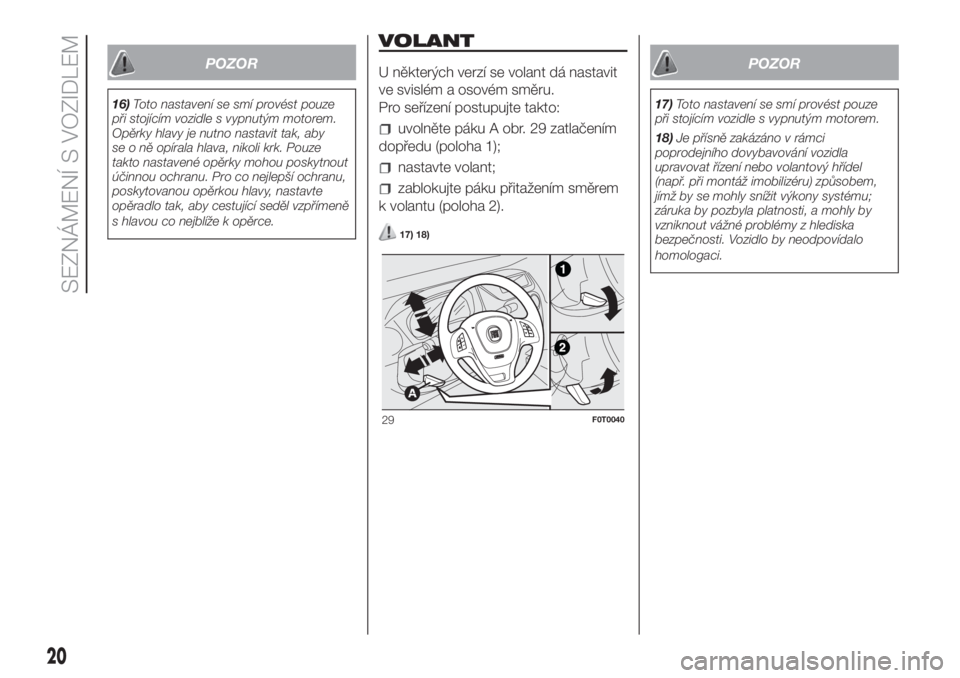

POZOR
16)Toto nastavení se smí provést pouze
při stojícím vozidle s vypnutým motorem.
Opěrky hlavy je nutno nastavit tak, aby
se o ně opírala hlava, nikoli krk. Pouze
takto nastavené opěrky mohou poskytnout
účinnou ochranu. Pro co nejlepší ochranu,
poskytovanou opěrkou hlavy, nastavte
opěradlo tak, aby cestující seděl vzpřímeně
s hlavou co nejblíže k opěrce.
VOLANT
U některých verzí se volant dá nastavit
ve svislém a osovém směru.
Pro seřízení postupujte takto:
uvolněte páku A obr. 29 zatlačením
dopředu (poloha 1);
nastavte volant;
zablokujte páku přitažením směrem
k volantu (poloha 2).
17) 18)
POZOR
17)Toto nastavení se smí provést pouze
při stojícím vozidle s vypnutým motorem.
18)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému;
záruka by pozbyla platnosti, a mohly by
vzniknout vážné problémy z hlediska
bezpečnosti. Vozidlo by neodpovídalo
homologaci.
29F0T0040
20
SEZNÁMENÍ S VOZIDLEM

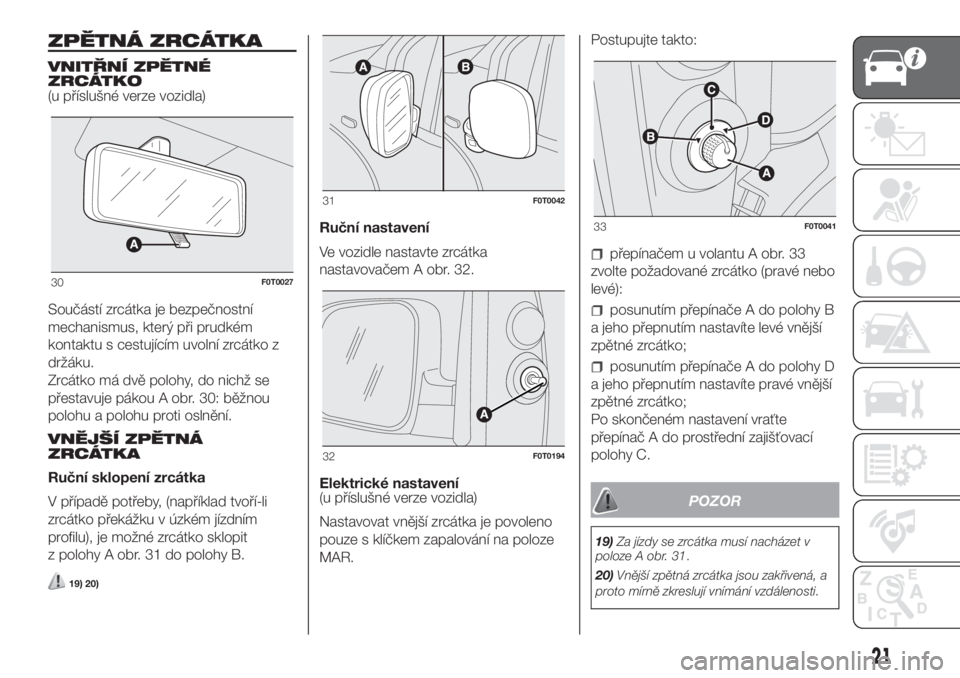

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
(u příslušné verze vozidla)
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku.
Zrcátko má dvě polohy, do nichž se
přestavuje pákou A obr. 30: běžnou
polohu a polohu proti oslnění.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Ruční sklopení zrcátka
V případě potřeby, (například tvoří-li
zrcátko překážku v úzkém jízdním
profilu), je možné zrcátko sklopit
z polohy A obr. 31 do polohy B.
19) 20)
Ruční nastavení
Ve vozidle nastavte zrcátka
nastavovačem A obr. 32.
Elektrické nastavení
(u příslušné verze vozidla)
Nastavovat vnější zrcátka je povoleno
pouze s klíčkem zapalování na poloze
MAR.Postupujte takto:
přepínačem u volantu A obr. 33
zvolte požadované zrcátko (pravé nebo
levé):
posunutím přepínače A do polohy B
a jeho přepnutím nastavíte levé vnější
zpětné zrcátko;
posunutím přepínače A do polohy D
a jeho přepnutím nastavíte pravé vnější
zpětné zrcátko;
Po skončeném nastavení vraťte
přepínač A do prostřední zajišťovací
polohy C.
POZOR
19)Za jízdy se zrcátka musí nacházet v
poloze A obr. 31.
20)Vnější zpětná zrcátka jsou zakřivená, a
proto mírně zkreslují vnímání vzdálenosti.
30F0T0027
31F0T0042
32F0T0194
33F0T0041
21

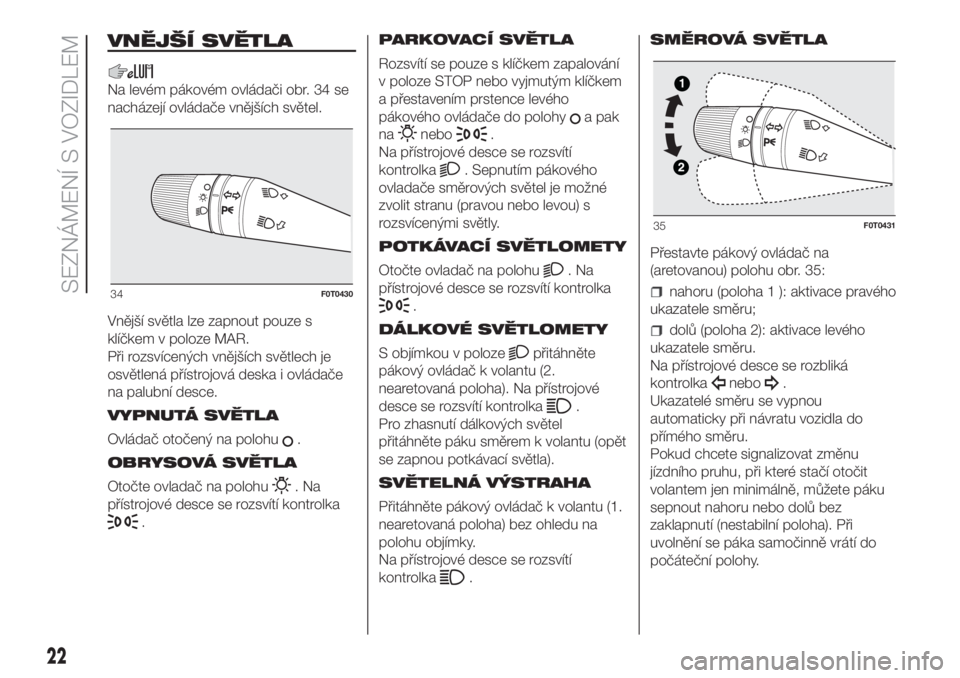

VNĚJŠÍ SVĚTLA
Na levém pákovém ovládači obr. 34 se
nacházejí ovládače vnějších světel.
Vnější světla lze zapnout pouze s
klíčkem v poloze MAR.
Při rozsvícených vnějších světlech je
osvětlená přístrojová deska i ovládače
na palubní desce.
VYPNUTÁ SVĚTLA
Ovládač otočený na polohu
.
OBRYSOVÁ SVĚTLA
Otočte ovladač na polohu
.Na
přístrojové desce se rozsvítí kontrolka
.PARKOVACÍ SVĚTLA
Rozsvítí se pouze s klíčkem zapalování
v poloze STOP nebo vyjmutým klíčkem
a přestavením prstence levého
pákového ovládače do polohy
a pak
na
nebo.
Na přístrojové desce se rozsvítí
kontrolka
. Sepnutím pákového
ovladače směrových světel je možné
zvolit stranu (pravou nebo levou) s
rozsvícenými světly.
POTKÁVACÍ SVĚTLOMETY
Otočte ovladač na polohu
.Na
přístrojové desce se rozsvítí kontrolka
.
DÁLKOVÉ SVĚTLOMETY
S objímkou v poloze
přitáhněte
pákový ovládač k volantu (2.
nearetovaná poloha). Na přístrojové
desce se rozsvítí kontrolka
.
Pro zhasnutí dálkových světel
přitáhněte páku směrem k volantu (opět
se zapnou potkávací světla).
SVĚTELNÁ VÝSTRAHA
Přitáhněte pákový ovládač k volantu (1.
nearetovaná poloha) bez ohledu na
polohu objímky.
Na přístrojové desce se rozsvítí
kontrolka
.SMĚROVÁ SVĚTLA
Přestavte pákový ovládač na
(aretovanou) polohu obr. 35:
nahoru (poloha 1 ): aktivace pravého
ukazatele směru;
dolů (poloha 2): aktivace levého
ukazatele směru.
Na přístrojové desce se rozbliká
kontrolka
nebo.
Ukazatelé směru se vypnou
automaticky při návratu vozidla do
přímého směru.
Pokud chcete signalizovat změnu
jízdního pruhu, při které stačí otočit
volantem jen minimálně, můžete páku
sepnout nahoru nebo dolů bez
zaklapnutí (nestabilní poloha). Při
uvolnění se páka samočinně vrátí do
počáteční polohy.
34F0T0430
35F0T0431
22
SEZNÁMENÍ S VOZIDLEM

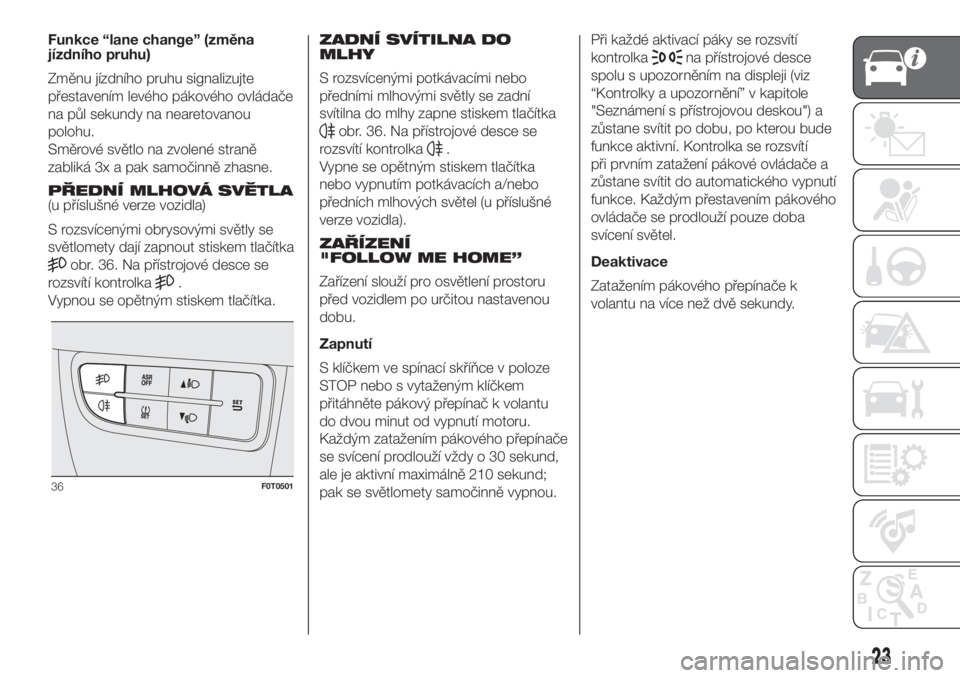

Funkce “lane change” (změna
jízdního pruhu)
Změnu jízdního pruhu signalizujte
přestavením levého pákového ovládače
na půl sekundy na nearetovanou
polohu.
Směrové světlo na zvolené straně
zabliká 3x a pak samočinně zhasne.
PŘEDNÍ MLHOVÁ SVĚTLA
(u příslušné verze vozidla)
S rozsvícenými obrysovými světly se
světlomety dají zapnout stiskem tlačítka
obr. 36. Na přístrojové desce se
rozsvítí kontrolka
.
Vypnou se opětným stiskem tlačítka.ZADNÍ SVÍTILNA DO
MLHY
S rozsvícenými potkávacími nebo
předními mlhovými světly se zadní
svítilna do mlhy zapne stiskem tlačítka
obr. 36. Na přístrojové desce se
rozsvítí kontrolka
.
Vypne se opětným stiskem tlačítka
nebo vypnutím potkávacích a/nebo
předních mlhových světel (u příslušné
verze vozidla).
ZAŘÍZENÍ
"FOLLOW ME HOME”
Zařízení slouží pro osvětlení prostoru
před vozidlem po určitou nastavenou
dobu.
Zapnutí
S klíčkem ve spínací skříňce v poloze
STOP nebo s vytaženým klíčkem
přitáhněte pákový přepínač k volantu
do dvou minut od vypnutí motoru.
Každým zatažením pákového přepínače
se svícení prodlouží vždy o 30 sekund,
ale je aktivní maximálně 210 sekund;
pak se světlomety samočinně vypnou.Při každé aktivací páky se rozsvítí
kontrolka
na přístrojové desce
spolu s upozorněním na displeji (viz
“Kontrolky a upozornění” v kapitole
"Seznámení s přístrojovou deskou") a
zůstane svítit po dobu, po kterou bude
funkce aktivní. Kontrolka se rozsvítí
při prvním zatažení pákové ovládače a
zůstane svítit do automatického vypnutí
funkce. Každým přestavením pákového
ovládače se prodlouží pouze doba
svícení světel.
Deaktivace
Zatažením pákového přepínače k
volantu na více než dvě sekundy.
36F0T0501
23

VNITŘNÍ OSVĚTLENÍ
PŘEDNÍ STROPNÍ
SVÍTILNA S BODOVÝMI
SVĚTLY
Stropní svítidlo se zapne/vypne
spínačem A obr. 37.
Se spínačem A ve střední poloze se
žárovkyCaDobr.37rozsvítí/zhasnou
při otevření/zavření dveří.
Se spínačem A přestaveným doleva
zůstanou svítidlaCaDtrvale zhasnutá.
Se spínačem A přestaveným doprava
zůstanou svítidlaCaDtrvale svítit.
Světla se rozsvěcují/zhasínají postupně.
Spínačem B obr. 37 se ovládá bodové
světlo; při vypnutém stropním svítidle se
rozsvítí samostatně:
žárovka C, pokud se stiskne vlevo;
žárovka D, pokud se stiskne vpravo.UPOZORNĚNÍ Před vystoupením z
vozidla se ujistěte, že se oba spínače
nacházejí ve střední poloze; při zavření
dveří světla zhasnou, aby nevybíjela
akumulátor. Pokud zapomenete spínač
vypnout, svítilna samočinně zhasne
po 15 minutách od vypnutí motoru.
ZADNÍ SVÍTIDLO S
VYJÍMATELNOU
SVÍTILNOU
(u příslušné verze vozidla)
Svítilna se automaticky rozsvítí
otevřením bočních posuvných dveří (u
příslušných verzí) a křídlových zadních
dveří (u příslušných verzí). Zhasne při
zavření dveří.
Se zavřenými dveřmi se žárovka
rozsvítí/zhasne stiskem spínače A obr.
38.
Spínač A má tři polohy:
se spínačem v prostřední poloze
(poloha 0) se světlo rozsvítí při otevření
jedněch dveří;
se spínačem přestaveným nahoru
(poloha 1) svítí světlo trvale;
se spínačem stisknutým dolů
(poloha 2 - AUTO OFF) zůstává žárovka
trvale zhasnutá.
FUNKCE SVÍTILNY
(u příslušné verze vozidla)
Je umístěna na pravé straně ložného
prostoru. Funguje jako pevné i
přenosné světlo.
Pro použití přenosné svítilny A obr. 39 je
třeba stisknout tlačítko B a vytáhnout ji
směrem vyznačeným šipkou. Poté
použijte spínač C, kterým světlo
rozsvítíte/zhasnete.
Pokud je přenosné svítidlo uloženo v
pevném držáku, nabíjí se samočinně
jeho baterie.
Při stojícím vozidle a klíčkem zapalování
v poloze STOP nebo s vyjmutým
klíčkem se svítilna dobíjí pouze 15
minut. (u příslušné verze vozidla)
37F0T0121
AUTO
AUTOOFF
38F0T0116
AU
T
O
39F0T0115
24
SEZNÁMENÍ S VOZIDLEM

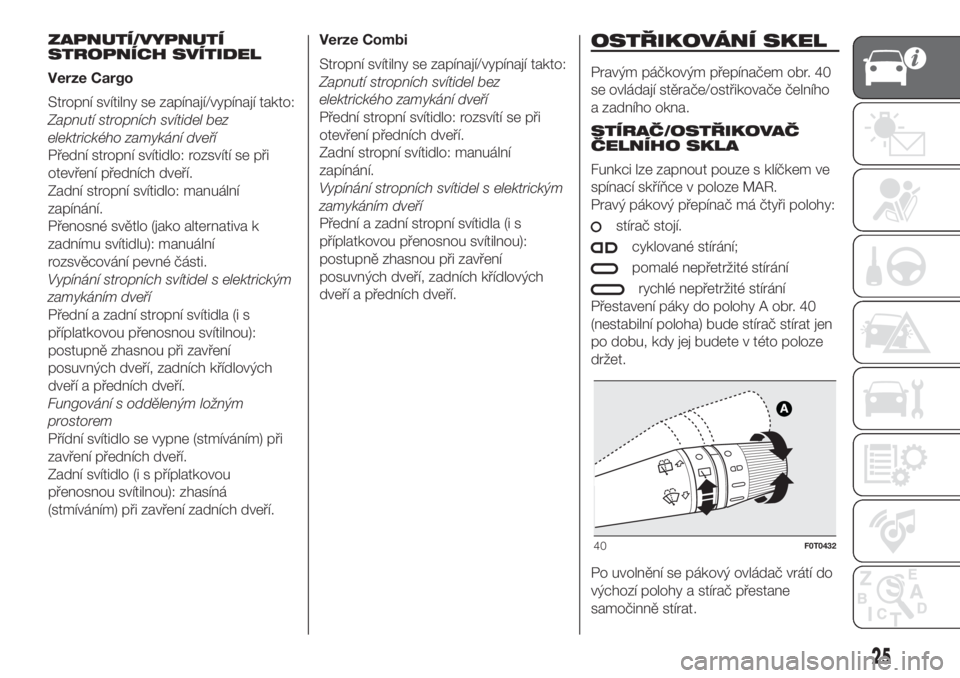

ZAPNUTÍ/VYPNUTÍ
STROPNÍCH SVÍTIDEL
Verze Cargo
Stropní svítilny se zapínají/vypínají takto:
Zapnutí stropních svítidel bez
elektrického zamykání dveří
Přední stropní svítidlo: rozsvítí se při
otevření předních dveří.
Zadní stropní svítidlo: manuální
zapínání.
Přenosné světlo (jako alternativa k
zadnímu svítidlu): manuální
rozsvěcování pevné části.
Vypínání stropních svítidel s elektrickým
zamykáním dveří
Přední a zadní stropní svítidla (i s
příplatkovou přenosnou svítilnou):
postupně zhasnou při zavření
posuvných dveří, zadních křídlových
dveří a předních dveří.
Fungování s odděleným ložným
prostorem
Přídní svítidlo se vypne (stmíváním) při
zavření předních dveří.
Zadní svítidlo (i s příplatkovou
přenosnou svítilnou): zhasíná
(stmíváním) při zavření zadních dveří.Verze Combi
Stropní svítilny se zapínají/vypínají takto:
Zapnutí stropních svítidel bez
elektrického zamykání dveří
Přední stropní svítidlo: rozsvítí se při
otevření předních dveří.
Zadní stropní svítidlo: manuální
zapínání.
Vypínání stropních svítidel s elektrickým
zamykáním dveří
Přední a zadní stropní svítidla (i s
příplatkovou přenosnou svítilnou):
postupně zhasnou při zavření
posuvných dveří, zadních křídlových
dveří a předních dveří.OSTŘIKOVÁNÍ SKEL
Pravým páčkovým přepínačem obr. 40
se ovládají stěrače/ostřikovače čelního
a zadního okna.
STÍRAČ/OSTŘIKOVAČ
ČELNÍHO SKLA
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
Pravý pákový přepínač má čtyři polohy:
stírač stojí.
cyklované stírání;
pomalé nepřetržité stírání
rychlé nepřetržité stírání
Přestavení páky do polohy A obr. 40
(nestabilní poloha) bude stírač stírat jen
po dobu, kdy jej budete v této poloze
držet.
Po uvolnění se pákový ovládač vrátí do
výchozí polohy a stírač přestane
samočinně stírat.
40F0T0432
25

S objímkou v polozestírač
přizpůsobí samočinně rychlost stírání
jízdní rychlosti vozidla.
Je-li zapnutý stírač čelního okna, při
zařazení zpětného pojezdu se
automaticky aktivuje stírač zadního
okna.
3)
Funkce "inteligentního ostřikování"
Ostřikovač čelního okna se spustí
přitažením pákového přepínače
k volantu (nearetovaná poloha).
Přitažením páky k volantu na více než
půl sekundy se automaticky jedním
pohybem aktivuje ostřikování i stírání
čelního okna.
Uvolněním páky provede stírač ještě tři
kmity a pak se zastaví.
Cyklus stírání definitivně skončí
posledním kmitem stíračů asi za šest
sekund.STÍRAČ/OSTŘIKOVAČ
ZADNÍHO OKNA
(u příslušné verze vozidla)
Funkci lze zapnout pouze s klíčkem ve
spínací skříňce v poloze MAR.
Zapnutí
Otočením objímky na polohu
zapnete stírač zadního okna takto:
přerušované stírání, pokud není
zapnutý stírač čelního okna;
synchronizované stírání (poloviční
frekvence než stírač čelního skla),
pokud je stírač čelního okna zapnutý;
plynulé stírání se zařazeným
zpátečním rychlostním stupněm a
aktivním příkazem.
Se zapnutým předním stíračem a
zařazeným stupněm zpětného pojezdu
se zapne plynulé stírání zadního skla.
Ostřikovač zadního okna zapnete
zatlačením pákového přepínače
k palubní desce (nearetovaná poloha).
Podržením páky na více než půl
sekundy se zapne i stírač zadního okna.
Při uvolnění pákového ovládače se
zapne inteligentní ostřikování jako
u stírače čelního skla.Deaktivace
Uvolněním páky se funkce zastaví.
4)
POZOR
3)Stěrače nepoužívejte pro odstranění
sněhu nebo ledu z čelního okna. Je-li
stěrač vystaven silnému namáhání,
zasáhne ochrana motoru, která motor
zastaví i na několik sekund. Pokud by pak
stírače nezačaly znovu fungovat, obraťte se
na autorizovaný servis Fiat.
4)Nepoužívejte stírače pro odstranění
nánosu sněhu nebo ledu z čelního okna.
Je-li stírač vystaven silnému namáhání,
zasáhne ochrana motoru, která motor
zastaví byť jen na několik sekund. Pokud by
pak stírače nezačaly znovu fungovat,
obraťte se na autorizovaný servis Fiat.
26
SEZNÁMENÍ S VOZIDLEM

TOPENÍ A
VENTILACE
OVLÁDAČE
Dále uvádíme seznam hlavních
ovládačů topení a ventilace obr. 41:
Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu)
Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;
Covládač spouštění ventilátoru
Dotočný ovládač rozvodu vzduchu.
MANUÁLNÍ
KLIMATIZACE
(u příslušné verze vozidla)
2)
OVLÁDAČE
Dále uvádíme seznam hlavních
ovládačů topení a ventilace obr. 42:
Aovládač nastavení teploty vzduchu
(směšování teplého/studeného
vzduchu)
Bovládač zapnutí/vypnutí recirkulace
vzduchu v kabině;
Covládač spouštění ventilátoru a
zapnutí/vypnutí klimatizace;
Dotočný ovládač rozvodu vzduchu.KLIMATICKÝ KOMFORT
Ovládač D umožňuje přiváděnému
vzduchu, aby proudil do všech částí
kabinyv5úrovních rozvodu:
přivádění vzduchu ze středních a
bočních výdechů:
umožňuje přivádět teplo k nohám
a osvěžuje obličej (funkce “bilevel”)
umožňuje rychlejší ohřátí kabiny;
vyhřívá kabinu a zároveň odmlžuje
čelní sklo;
umožňuje odmlžení a rozmrazení
čelního skla a předních bočních
oken.
PŘÍDAVNÉ TOPENÍ
(u příslušné verze vozidla)
Toto zařízení umožňuje rychlejší
dosažení požadované teploty v interiéru
při nízké vnější teplotě a studené
chladicí kapalině motoru.
Přídavné topení se aktivuje automaticky
při startování motoru, otočením
ovladače A na konec červené zóny a
zapnutím ventilátoru (ovladač C)
alespoň na první rychlost.
Topení se vypne samočinně při
dosažení tepelného komfortu.
UPOZORNĚNÍ Přídavné topení se
neaktivuje při příliš nízkém napětí
baterie.
41F0T0074
42F0T0029
27

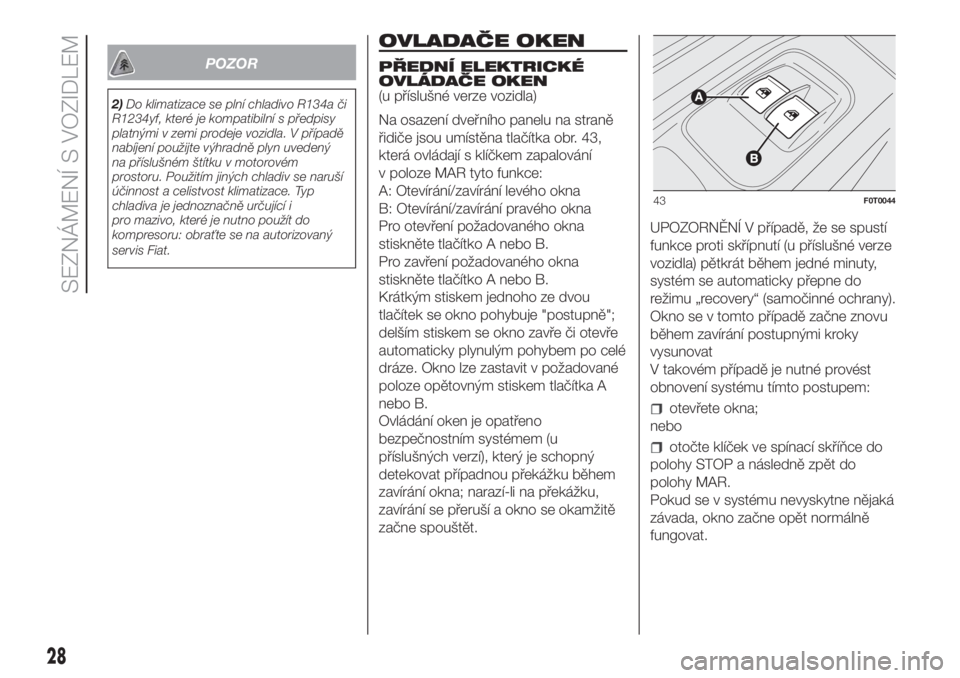

POZOR
2)Do klimatizace se plní chladivo R134a či
R1234yf, které je kompatibilní s předpisy
platnými v zemi prodeje vozidla. V případě
nabíjení použijte výhradně plyn uvedený
na příslušném štítku v motorovém
prostoru. Použitím jiných chladiv se naruší
účinnost a celistvost klimatizace. Typ
chladiva je jednoznačně určující i
pro mazivo, které je nutno použít do
kompresoru: obraťte se na autorizovaný
servis Fiat.
OVLADAČE OKEN
PŘEDNÍ ELEKTRICKÉ
OVLÁDAČE OKEN
(u příslušné verze vozidla)
Na osazení dveřního panelu na straně
řidiče jsou umístěna tlačítka obr. 43,
která ovládají s klíčkem zapalování
v poloze MAR tyto funkce:
A: Otevírání/zavírání levého okna
B: Otevírání/zavírání pravého okna
Pro otevření požadovaného okna
stiskněte tlačítko A nebo B.
Pro zavření požadovaného okna
stiskněte tlačítko A nebo B.
Krátkým stiskem jednoho ze dvou
tlačítek se okno pohybuje "postupně";
delším stiskem se okno zavře či otevře
automaticky plynulým pohybem po celé
dráze. Okno lze zastavit v požadované
poloze opětovným stiskem tlačítka A
nebo B.
Ovládání oken je opatřeno
bezpečnostním systémem (u
příslušných verzí), který je schopný
detekovat případnou překážku během
zavírání okna; narazí-li na překážku,
zavírání se přeruší a okno se okamžitě
začne spouštět.UPOZORNĚNÍ V případě, že se spustí
funkce proti skřípnutí (u příslušné verze
vozidla) pětkrát během jedné minuty,
systém se automaticky přepne do
režimu „recovery“ (samočinné ochrany).
Okno se v tomto případě začne znovu
během zavírání postupnými kroky
vysunovat
V takovém případě je nutné provést
obnovení systému tímto postupem:
otevřete okna;
nebo
otočte klíček ve spínací skříňce do
polohy STOP a následně zpět do
polohy MAR.
Pokud se v systému nevyskytne nějaká
závada, okno začne opět normálně
fungovat.
43F0T0044
28
SEZNÁMENÍ S VOZIDLEM
