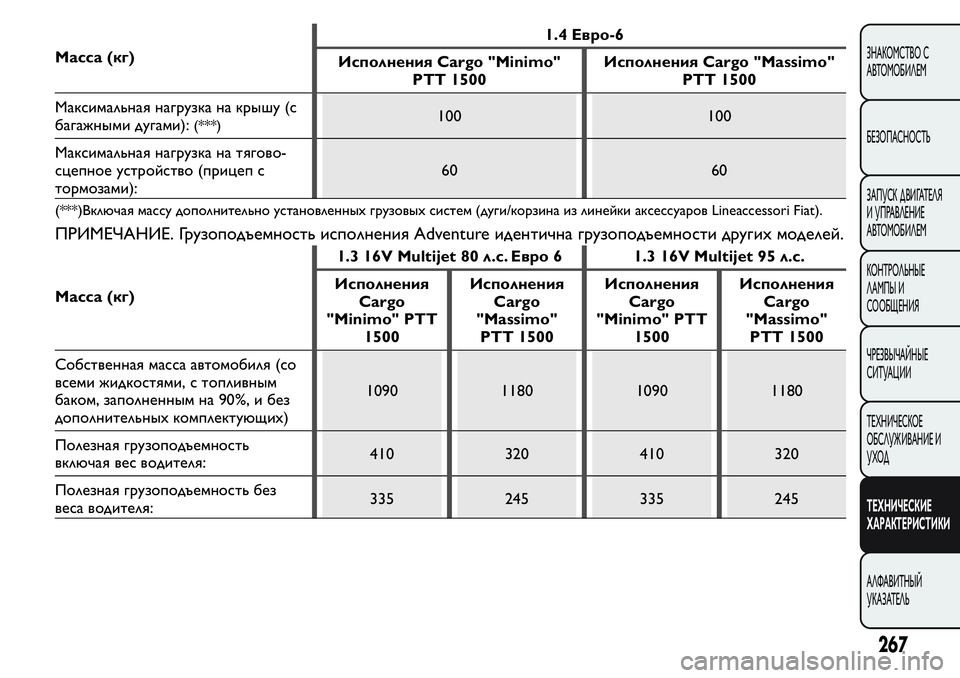

FIAT FIORINO 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

Масса (кг)1.4 Евро-6
Исполнения Cargo "Minimo"
PTT 1500Исполнения Cargo "Massimo"
PTT 1500
Максимальная нагрузка на крышу (с
багажными дугами):
(***)100 100
Максимальная нагрузка на тягово-
сцепное устройство (прицеп с
тормозами):60 60
(***)Включая массу дополнительно установленных грузовых систем (дуги/корзина из линейки аксессуаров Lineaccessori Fiat).
ПРИМЕЧАНИЕ. Грузоподъемность исполнения Adventure идентична грузоподъемности других моделей.
Масса (кг)1.3 16V Multijet 80 л.с. Евро 6 1.3 16V Multijet 95 л.с.
Исполнения
Cargo
"Minimo" PTT
1500Исполнения
Cargo
"Massimo"
PTT 1500Исполнения
Cargo
"Minimo" PTT
1500Исполнения
Cargo
"Massimo"
PTT 1500
Собственная масса автомобиля (со
всеми жидкостями, с топливным
баком, заполненным на 90%, и без
дополнительных комплектующих)1090 1180 1090 1180
Полезная грузоподъемность
включая вес водителя:410 320 410 320
Полезная грузоподъемность без
веса водителя:335 245 335 245
267
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

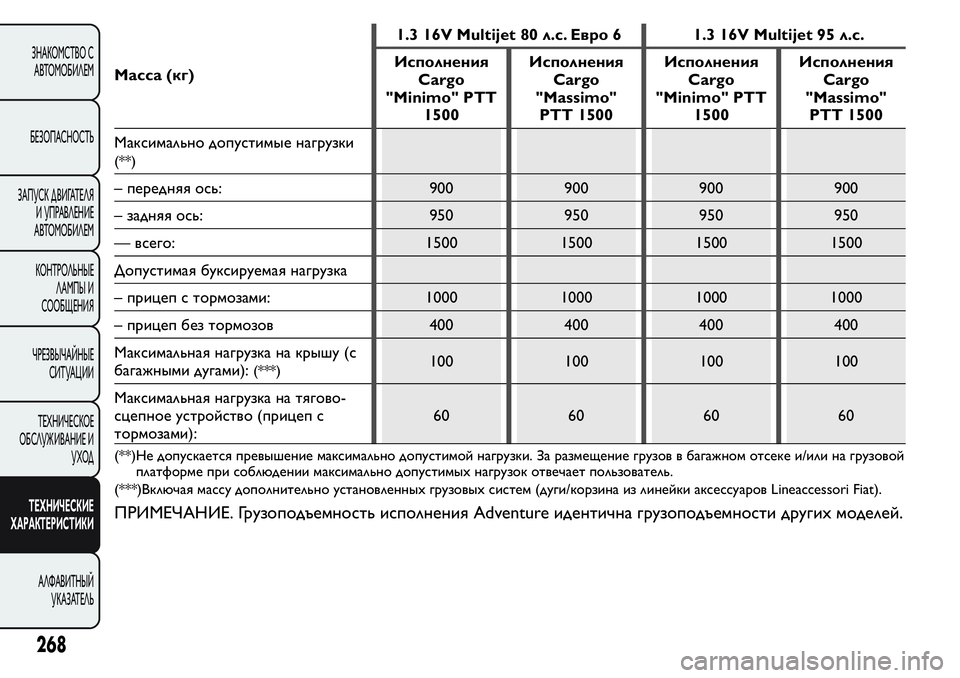

Масса (кг)1.3 16V Multijet 80 л.с. Евро 6 1.3 16V Multijet 95 л.с.
Исполнения
Cargo
"Minimo" PTT
1500Исполнения
Cargo
"Massimo"
PTT 1500Исполнения
Cargo
"Minimo" PTT
1500Исполнения
Cargo
"Massimo"
PTT 1500
Максимально допустимые нагрузки
(**)
– передняя ось: 900 900 900 900
– задняя ось: 950 950 950 950
— всего: 1500 1500 1500 1500
Допустимая буксируемая нагрузка
– прицеп с тормозами: 1000 1000 1000 1000
– прицеп без тормозов 400 400 400 400
Максимальная нагрузка на крышу (с
багажными дугами):
(***)100 100 100 100
Максимальная нагрузка на тягово-
сцепное устройство (прицеп с
тормозами):60 60 60 60
(**)Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой
платформе при соблюдении максимально допустимых нагрузок отвечает пользователь.
(***)Включая массу дополнительно установленных грузовых систем (дуги/корзина из линейки аксессуаров Lineaccessori Fiat).
ПРИМЕЧАНИЕ. Грузоподъемность исполнения Adventure идентична грузоподъемности других моделей.
268
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

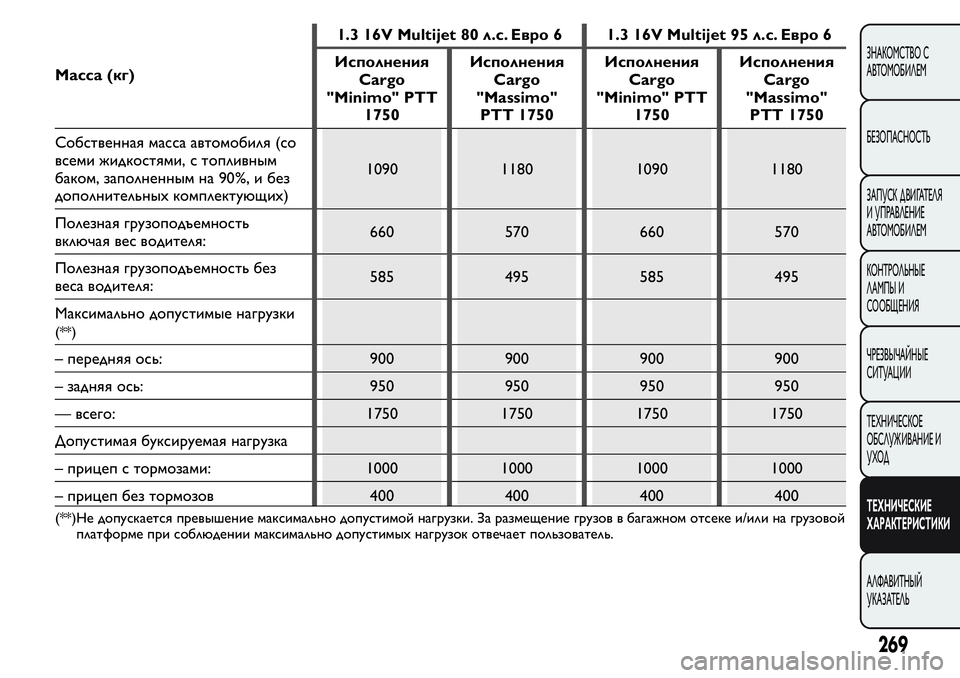

Масса (кг)1.3 16V Multijet 80 л.с. Евро 6 1.3 16V Multijet 95 л.с. Евро 6
Исполнения
Cargo
"Minimo" PTT
1750Исполнения
Cargo
"Massimo"
PTT 1750Исполнения
Cargo
"Minimo" PTT
1750Исполнения
Cargo
"Massimo"
PTT 1750
Собственная масса автомобиля (со
всеми жидкостями, с топливным
баком, заполненным на 90%, и без
дополнительных комплектующих)1090 1180 1090 1180
Полезная грузоподъемность
включая вес водителя:660 570 660 570
Полезная грузоподъемность без
веса водителя:585 495 585 495
Максимально допустимые нагрузки
(**)
– передняя ось: 900 900 900 900
– задняя ось: 950 950 950 950
— всего: 1750 1750 1750 1750
Допустимая буксируемая нагрузка
– прицеп с тормозами: 1000 1000 1000 1000
– прицеп без тормозов 400 400 400 400
(**)Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой
платформе при соблюдении максимально допустимых нагрузок отвечает пользователь.
269
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

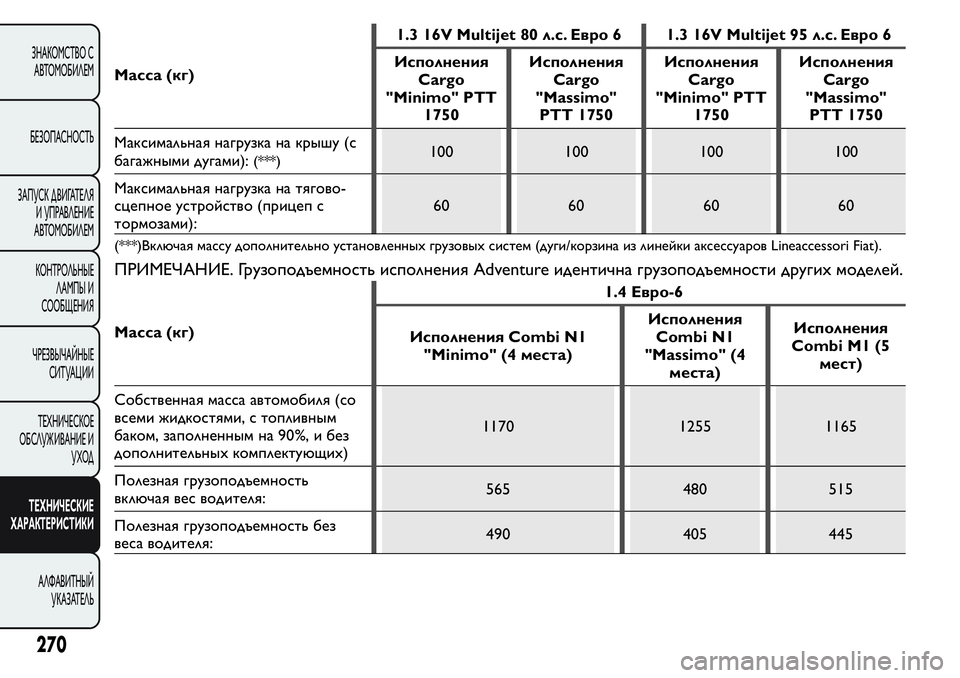

Масса (кг)1.3 16V Multijet 80 л.с. Евро 6 1.3 16V Multijet 95 л.с. Евро 6
Исполнения
Cargo
"Minimo" PTT
1750Исполнения
Cargo
"Massimo"
PTT 1750Исполнения
Cargo
"Minimo" PTT
1750Исполнения
Cargo
"Massimo"
PTT 1750
Максимальная нагрузка на крышу (с
багажными дугами):
(***)100 100 100 100
Максимальная нагрузка на тягово-
сцепное устройство (прицеп с
тормозами):60 60 60 60
(***)Включая массу дополнительно установленных грузовых систем (дуги/корзина из линейки аксессуаров Lineaccessori Fiat).
ПРИМЕЧАНИЕ. Грузоподъемность исполнения Adventure идентична грузоподъемности других моделей.
Масса (кг)1.4 Евро-6
Исполнения Combi N1
"Minimo" (4 места)Исполнения
Combi N1
"Massimo" (4
места)Исполнения
Combi M1 (5
мест)
Собственная масса автомобиля (со
всеми жидкостями, с топливным
баком, заполненным на 90%, и без
дополнительных комплектующих)1170 1255 1165
Полезная грузоподъемность
включая вес водителя:565 480 515
Полезная грузоподъемность без
веса водителя:490 405 445
270
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

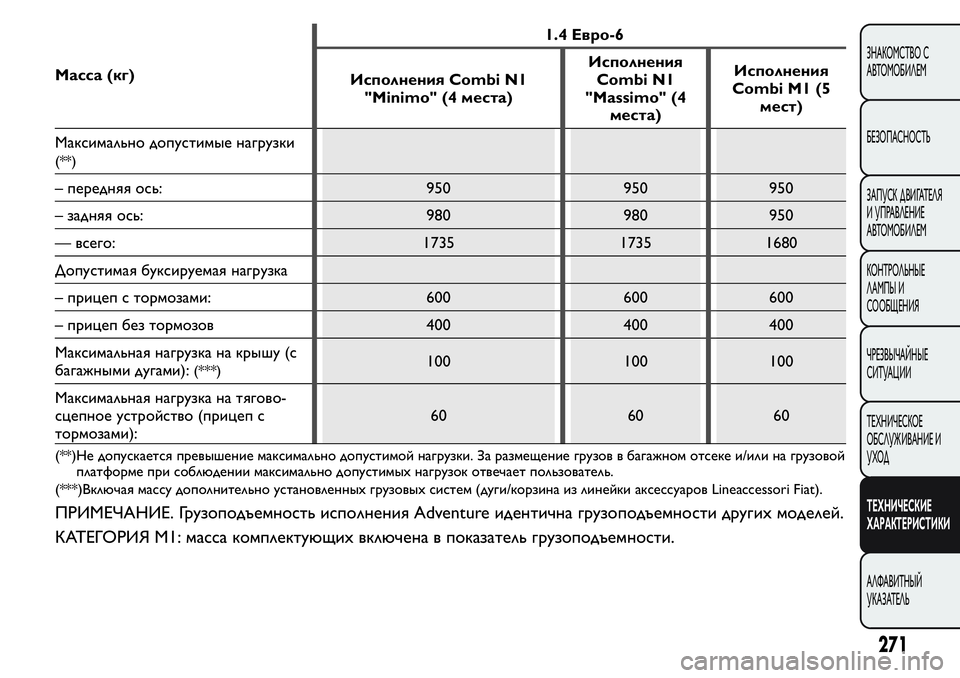

Масса (кг)1.4 Евро-6
Исполнения Combi N1
"Minimo" (4 места)Исполнения
Combi N1
"Massimo" (4
места)Исполнения
Combi M1 (5
мест)
Максимально допустимые нагрузки
(**)
– передняя ось: 950 950 950
– задняя ось: 980 980 950
— всего: 1735 1735 1680
Допустимая буксируемая нагрузка
– прицеп с тормозами: 600 600 600
– прицеп без тормозов 400 400 400
Максимальная нагрузка на крышу (с
багажными дугами):
(***)100 100 100
Максимальная нагрузка на тягово-
сцепное устройство (прицеп с
тормозами):60 60 60
(**)Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой
платформе при соблюдении максимально допустимых нагрузок отвечает пользователь.
(***)Включая массу дополнительно установленных грузовых систем (дуги/корзина из линейки аксессуаров Lineaccessori Fiat).
ПРИМЕЧАНИЕ. Грузоподъемность исполнения Adventure идентична грузоподъемности других моделей.
КАТЕГОРИЯ М1: масса комплектующих включена в показатель грузоподъемности.
271
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

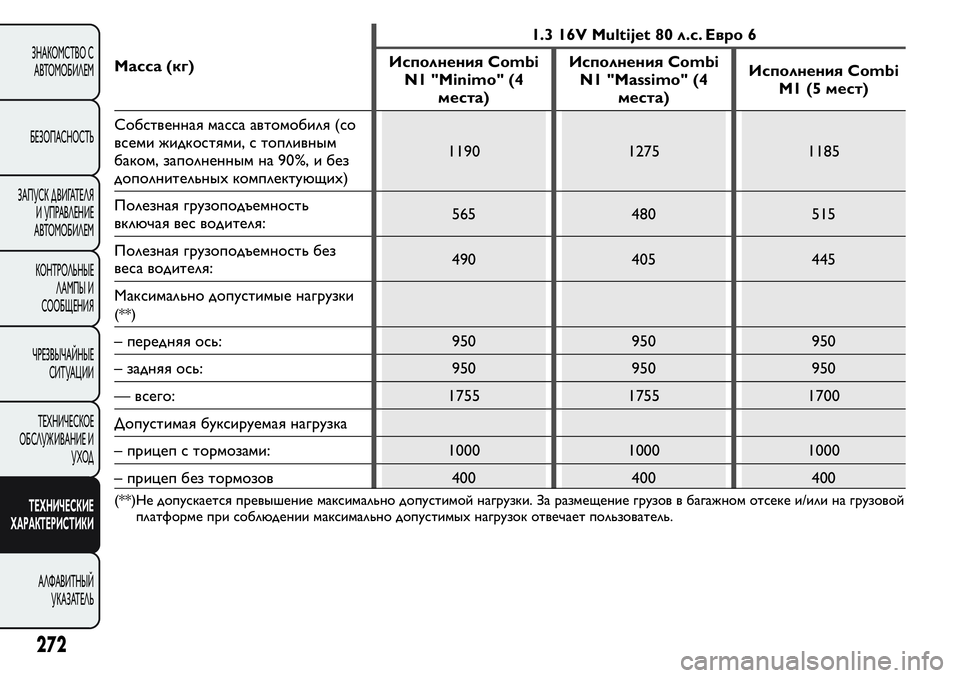

Масса (кг)1.3 16V Multijet 80 л.с. Евро 6
Исполнения Combi
N1 "Minimo" (4
места)Исполнения Combi
N1 "Massimo" (4
места)Исполнения Combi
M1 (5 мест)
Собственная масса автомобиля (со
всеми жидкостями, с топливным
баком, заполненным на 90%, и без
дополнительных комплектующих)1190 1275 1185
Полезная грузоподъемность
включая вес водителя:565 480 515
Полезная грузоподъемность без
веса водителя:490 405 445
Максимально допустимые нагрузки
(**)
– передняя ось: 950 950 950
– задняя ось: 950 950 950
— всего: 1755 1755 1700
Допустимая буксируемая нагрузка
– прицеп с тормозами: 1000 1000 1000
– прицеп без тормозов 400 400 400
(**)Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой
платформе при соблюдении максимально допустимых нагрузок отвечает пользователь.
272
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

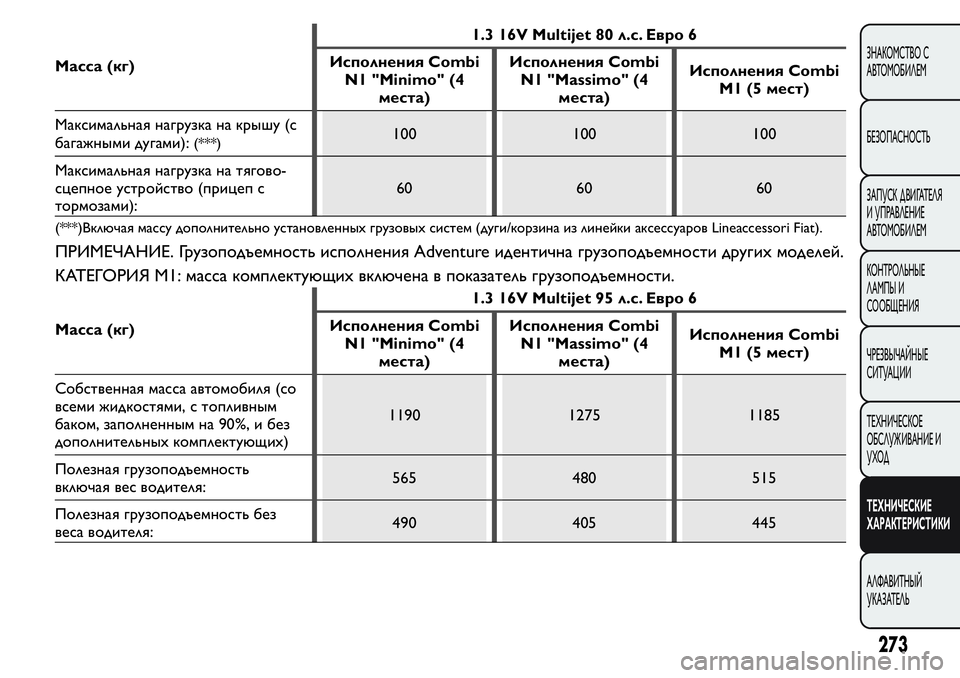

Масса (кг)1.3 16V Multijet 80 л.с. Евро 6
Исполнения Combi
N1 "Minimo" (4
места)Исполнения Combi
N1 "Massimo" (4
места)Исполнения Combi
M1 (5 мест)
Максимальная нагрузка на крышу (с
багажными дугами):
(***)100 100 100
Максимальная нагрузка на тягово-
сцепное устройство (прицеп с
тормозами):60 60 60
(***)Включая массу дополнительно установленных грузовых систем (дуги/корзина из линейки аксессуаров Lineaccessori Fiat).
ПРИМЕЧАНИЕ. Грузоподъемность исполнения Adventure идентична грузоподъемности других моделей.
КАТЕГОРИЯ М1: масса комплектующих включена в показатель грузоподъемности.
Масса (кг)1.3 16V Multijet 95 л.с. Евро 6
Исполнения Combi
N1 "Minimo" (4
места)Исполнения Combi
N1 "Massimo" (4
места)Исполнения Combi
M1 (5 мест)
Собственная масса автомобиля (со
всеми жидкостями, с топливным
баком, заполненным на 90%, и без
дополнительных комплектующих)1190 1275 1185
Полезная грузоподъемность
включая вес водителя:565 480 515
Полезная грузоподъемность без
веса водителя:490 405 445
273
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

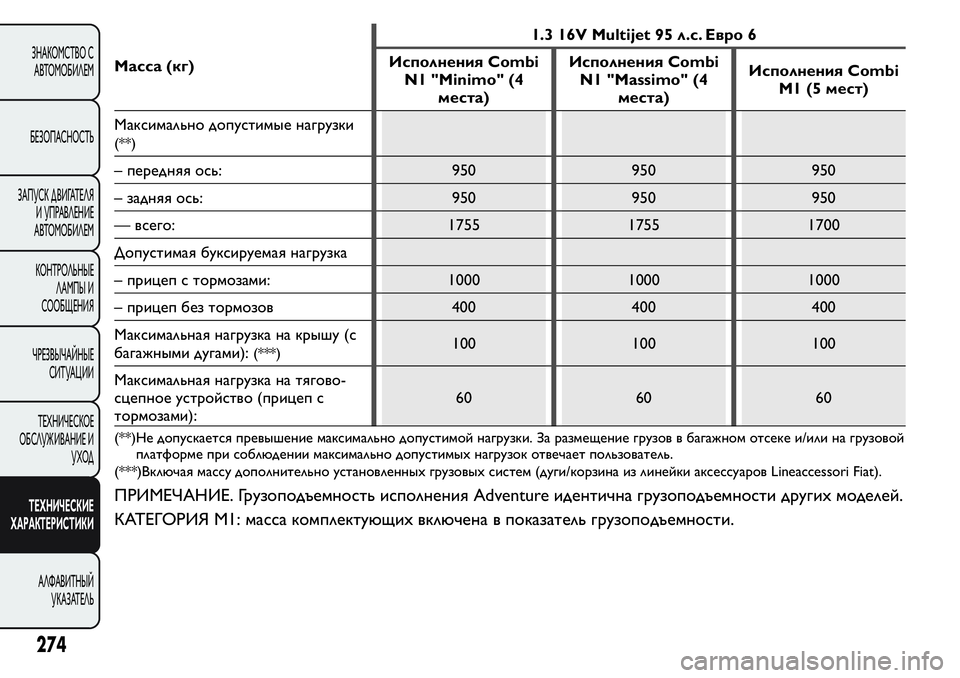

Масса (кг)1.3 16V Multijet 95 л.с. Евро 6
Исполнения Combi
N1 "Minimo" (4
места)Исполнения Combi
N1 "Massimo" (4
места)Исполнения Combi
M1 (5 мест)
Максимально допустимые нагрузки
(**)
– передняя ось: 950 950 950
– задняя ось: 950 950 950
— всего: 1755 1755 1700
Допустимая буксируемая нагрузка
– прицеп с тормозами: 1000 1000 1000
– прицеп без тормозов 400 400 400
Максимальная нагрузка на крышу (с
багажными дугами):
(***)100 100 100
Максимальная нагрузка на тягово-
сцепное устройство (прицеп с
тормозами):60 60 60
(**)Не допускается превышение максимально допустимой нагрузки. За размещение грузов в багажном отсеке и/или на грузовой
платформе при соблюдении максимально допустимых нагрузок отвечает пользователь.
(***)Включая массу дополнительно установленных грузовых систем (дуги/корзина из линейки аксессуаров Lineaccessori Fiat).
ПРИМЕЧАНИЕ. Грузоподъемность исполнения Adventure идентична грузоподъемности других моделей.
КАТЕГОРИЯ М1: масса комплектующих включена в показатель грузоподъемности.
274
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

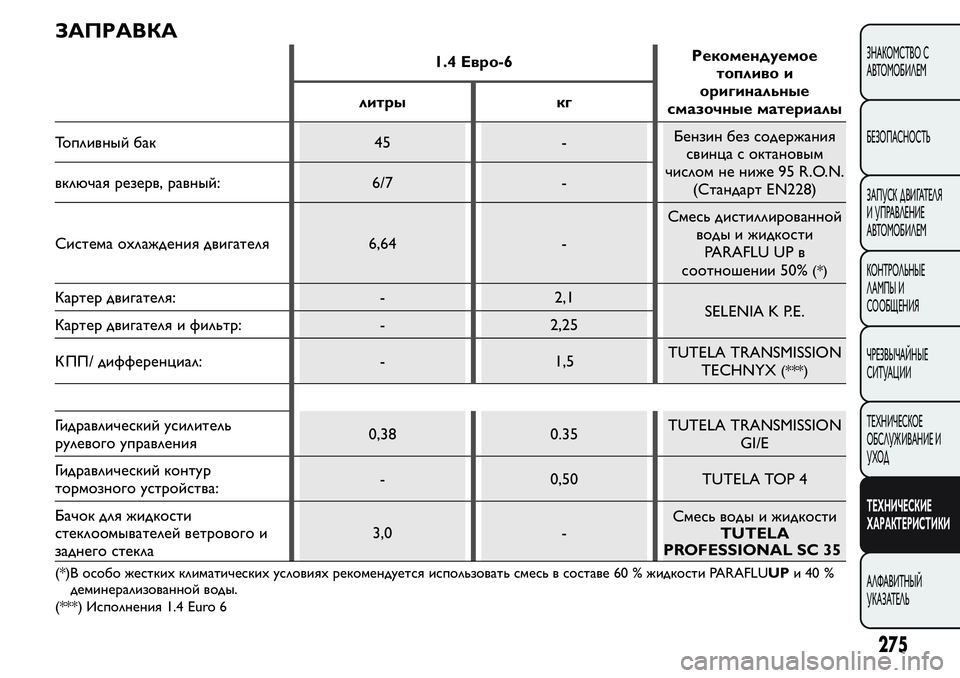

ЗАПРАВКА
1.4 Евро-6Рекомендуемое
топливо и
оригинальные
смазочные материалы литры кг
Топливный бак 45 -Бензин без содержания
свинца с октановым
числом не ниже 95 R.O.N.
(Стандарт EN228) включая резерв, равный: 6/7 -
Система охлаждения двигателя 6,64 -Смесь дистиллированной
воды и жидкости
PARAFLU UP в
соотношении 50%
(*)
Картер двигателя: - 2,1
SELENIA K P.E.
Картер двигателя и фильтр: - 2,25
К ПП/ дифференциал: - 1,5TUTELA TRANSMISSION
TECHNYX
(***)
Гидравлический усилитель
рулевого управления0,38 0.35TUTELA TRANSMISSION
GI/E
Гидравлический контур
тормозного устройства:- 0,50 TUTELA TOP 4
Бачок для жидкости
стеклоомывателей ветрового и
заднего стекла3,0 -Смесь воды и жидкости
TUTELA
PROFESSIONAL SC 35
(*)В особо жестких климатических условиях рекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
(***) Исполнения 1.4 Euro 6
275
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

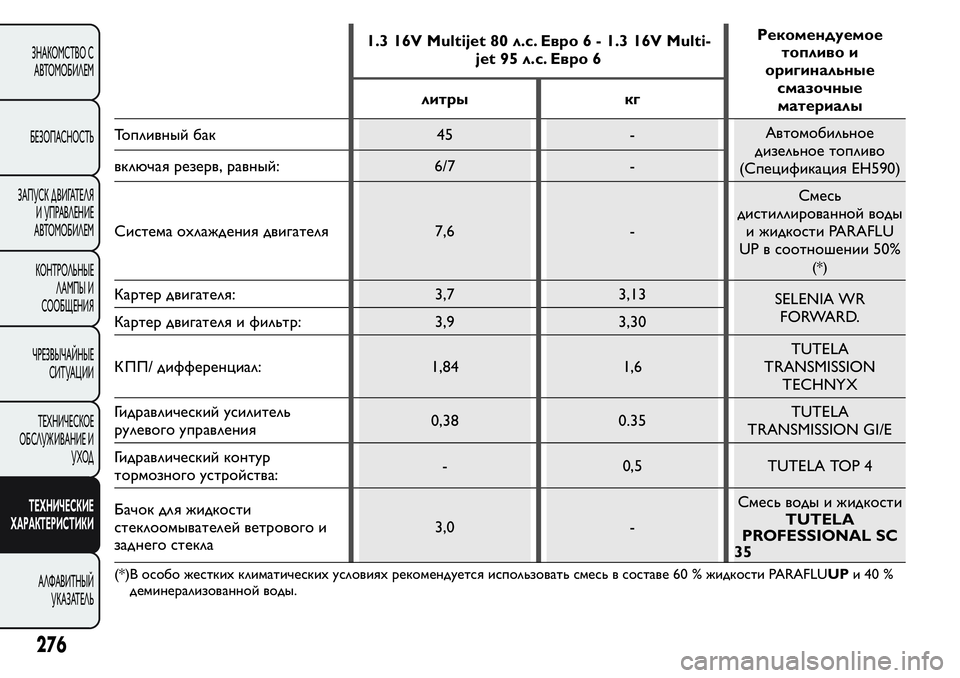

1.3 16V Multijet 80 л.с. Евро 6 - 1.3 16V Multi-
jet 95 л.с. Евро 6Рекомендуемое
топливо и
оригинальные
смазочные
материалы литры кг
Топливный бак 45 -Автомобильное
дизельное топливо
(Спецификация ЕН590) включая резерв, равный: 6/7 -
Система охлаждения двигателя 7,6 -Смесь
дистиллированной воды
и жидкости PARAFLU
UP в соотношении 50%
(*)
Картер двигателя: 3,7 3,13
SELENIA WR
FORWARD.
Картер двигателя и фильтр: 3,9 3,30
К ПП/ дифференциал: 1,84 1,6TUTELA
TRANSMISSION
TECHNYX
Гидравлический усилитель
рулевого управления0,38 0.35TUTELA
TRANSMISSION GI/E
Гидравлический контур
тормозного устройства:- 0,5 TUTELA TOP 4
Бачок для жидкости
стеклоомывателей ветрового и
заднего стекла3,0 -Смесь воды и жидкости
TUTELA
PROFESSIONAL SC
35
(*)В особо жестких климатических условиях рекомендуется использовать смесь в составе 60 % жидкости PARAFLUUPи40%
деминерализованной воды.
276
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
