FIAT FIORINO 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

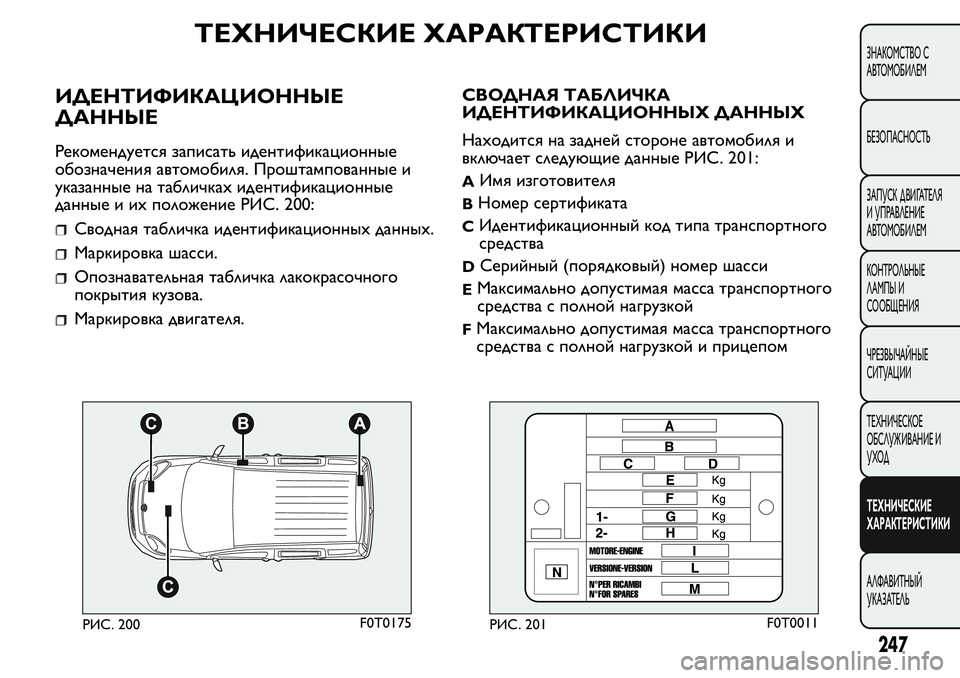

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
Рекомендуется записать идентификационные
обозначения автомобиля. Проштампованные и
указанные на табличках идентификационные
данные и их положение РИС. 200:
Сводная табличка идентификационных данных.
Маркировка шасси.
Опознавательная табличка лакокрасочного
покрытия кузова.
Маркировка двигателя.СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ ДАННЫХ
Находится на задней стороне автомобиля и
включает следующие данные РИС. 201:
AИмя изготовителя
BНомер сертификата
CИдентификационный код типа транспортного
средства
DСерийный (порядковый) номер шасси
EМаксимально допустимая масса транспортного
средства с полной нагрузкой
FМаксимально допустимая масса транспортного
средства с полной нагрузкой и прицепом
РИС. 200F0T0175РИС. 201F0T0011
247
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

GМаксимально допустимая нагрузка на переднюю
ось
HМаксимально допустимая нагрузка на заднюю
ось
IТип двигателя
LКод исполнения кузова
MНомер для заказа запчастей
№Правильное значение коэффициента дымности
(для исполнений с дизельным двигателем).

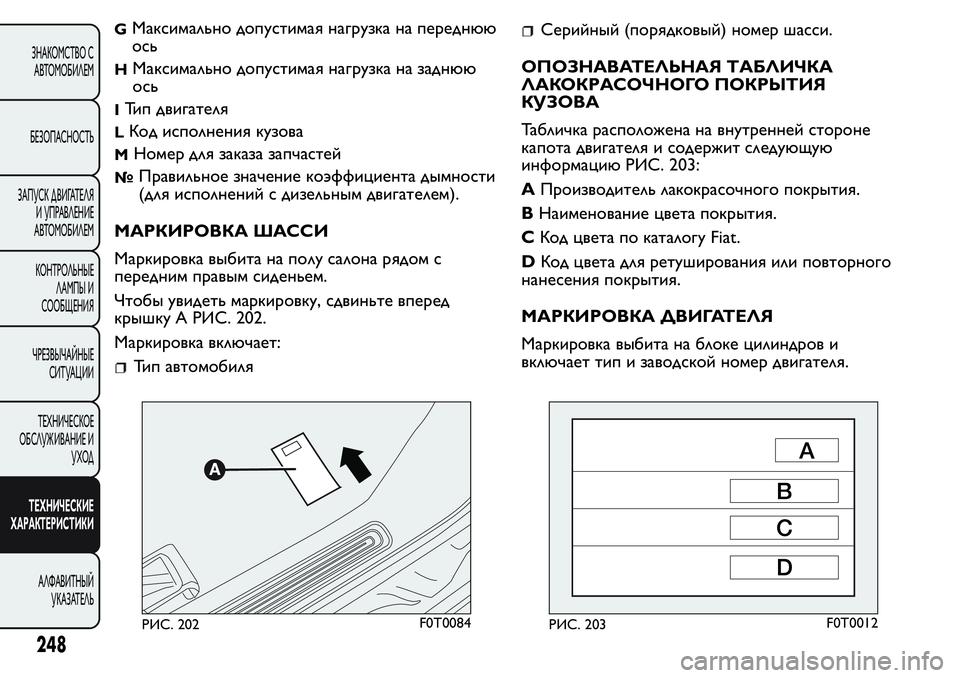

МАРКИРОВКА ШАССИ
Маркировка выбита на полу салона рядом с
передним правым сиденьем.
Чтобы увидеть маркировку, сдвиньте вперед
крышку A РИС. 202.
Маркировка включает:
Тип автомобиля
Серийный (порядковый) номер шасси.
ОПОЗНАВАТЕЛЬНАЯ ТАБЛИЧКА
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ
КУЗОВА
Табличка расположена на внутренней стороне
капота двигателя и содержит следующую
информацию РИС. 203:
AПроизводитель лакокрасочного покрытия.
BНаименование цвета покрытия.
CКод цвета по каталогу Fiat.
DКод цвета для ретуширования или повторного
нанесения покрытия.
МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке цилиндров и
включает тип и заводской номер двигателя.
РИС. 202F0T0084РИС. 203F0T0012
248
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

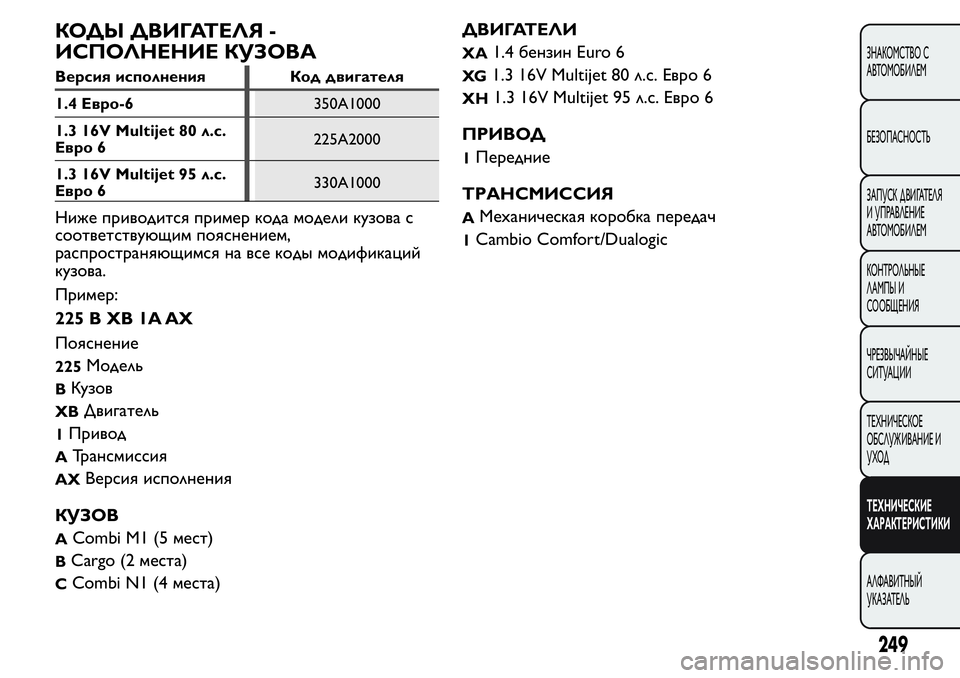

КОДЫ ДВИГАТЕЛЯ -
ИСПОЛНЕНИЕ КУЗОВА
Версия исполнения Код двигателя
1.4 Евро-6350A1000
1.3 16V Multijet 80 л.с.
Евро 6225A2000
1.3 16V Multijet 95 л.с.
Евро 6330A1000
Ниже приводится пример кода модели кузова с
соответствующим пояснением,
распространяющимся на все коды модификаций
кузова.
Пример:
225BXB1AAX
Пояснение
225Модель
BКузов
XBДвигатель
1Привод
AТрансмиссия
AXВерсия исполнения
КУЗОВ
ACombi M1 (5 мест)
BCargo (2 места)
CCombi N1 (4 места)ДВИГАТЕЛИ
XA1.4 бензин Euro 6
XG1.3 16V Multijet 80 л.с. Евро 6
XH1.3 16V Multijet 95 л.с. Евро 6
ПРИВОД
1Передние
ТРАНСМИССИЯ
AМеханическая коробка передач
1Cambio Comfort/Dualogic
249
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

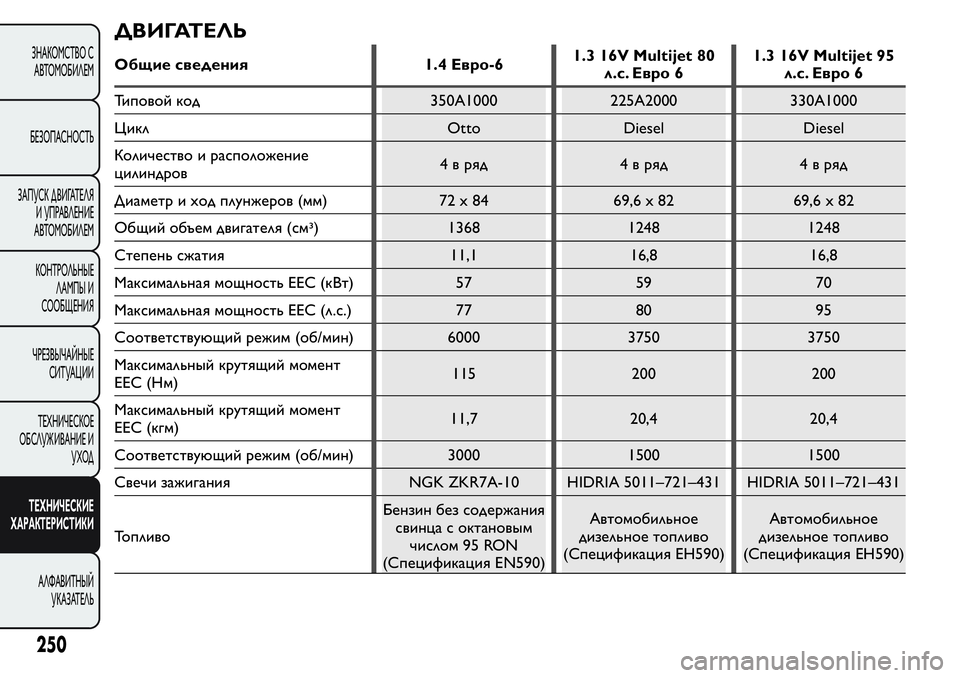

ДВИГАТЕЛЬ
Общие сведения 1.4 Евро-61.3 16V Multijet 80
л.с. Евро 61.3 16V Multijet 95
л.с. Евро 6
Типовой код 350A1000 225A2000 330A1000
Цикл Otto Diesel Diesel
Количество и расположение
цилиндров4 в ряд 4 в ряд 4 в ряд
Диаметр и ход плунжеров (мм) 72 x 84 69,6 x 82 69,6 x 82
Общий объем двигателя (см3) 1368 1248 1248
Степень сжатия 11,1 16,8 16,8
Максимальная мощность ЕЕС (кВт) 57 59 70
Максимальная мощность ЕЕС (л.с.) 77 80 95
Соответствующий режим (об/мин) 6000 3750 3750
Максимальный крутящий момент
ЕЕС (Нм)115 200 200
Максимальный крутящий момент
ЕЕС (кгм)11,7 20,4 20,4
Соответствующий режим (об/мин) 3000 1500 1500
Свечи зажигания NGK ZKR7A-10 HIDRIA 5011–721–431 HIDRIA 5011–721–431
ТопливоБензин без содержания
свинца с октановым
числом 95 RON
(Спецификация EN590)Автомобильное
дизельное топливо
(Спецификация ЕН590)Автомобильное
дизельное топливо
(Спецификация ЕН590)
250
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

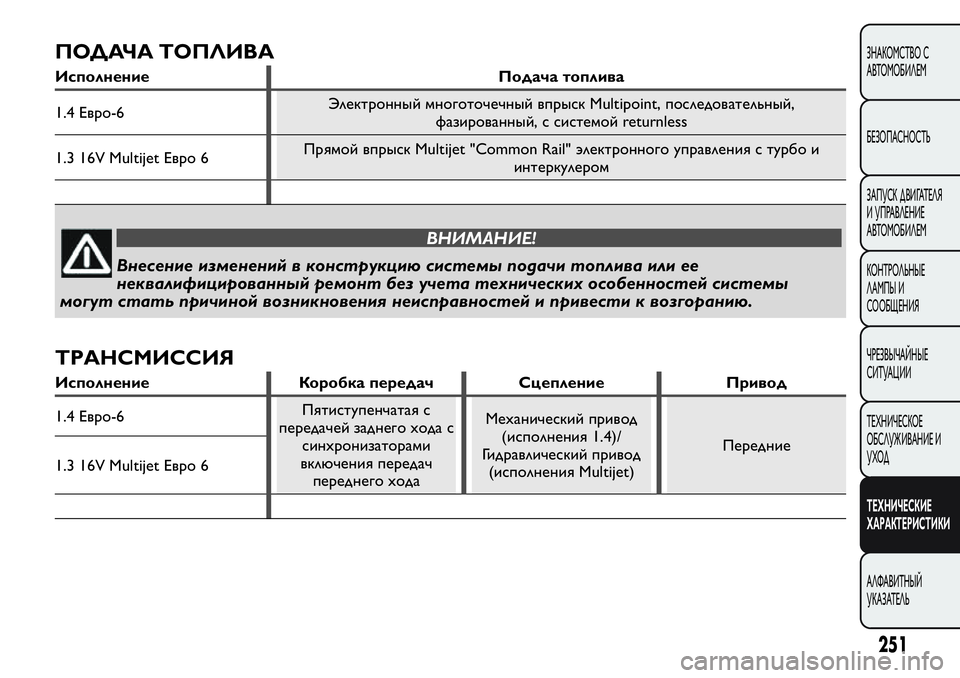

ПОДАЧА ТОПЛИВА
Исполнение Подача топлива
1.4 Евро-6Электронный многоточечный впрыск Multipoint, последовательный,
фазированный, с системой returnless
1.3 16V Multijet Евро 6Прямой впрыск Multijet "Common Rail" электронного управления с турбо и
интеркулером
ВНИМАНИЕ!
Внесение измененийв конструкцию системы подачи топлива или ее
неквалифицированныйремонт без учета технических особенностейсистемы
могут стать причинойвозникновения неисправностейи привести к возгоранию.
ТРАНСМИССИЯ
Исполнение Коробка передач Сцепление Привод
1.4 Евро-6Пятиступенчатая с
передачей заднего хода с
синхронизаторами
включения передач
переднего ходаМеханический привод
(исполнения 1.4)/
Гидравлический привод
(исполнения Multijet)Передние
1.3 16V Multijet Евро 6
251
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

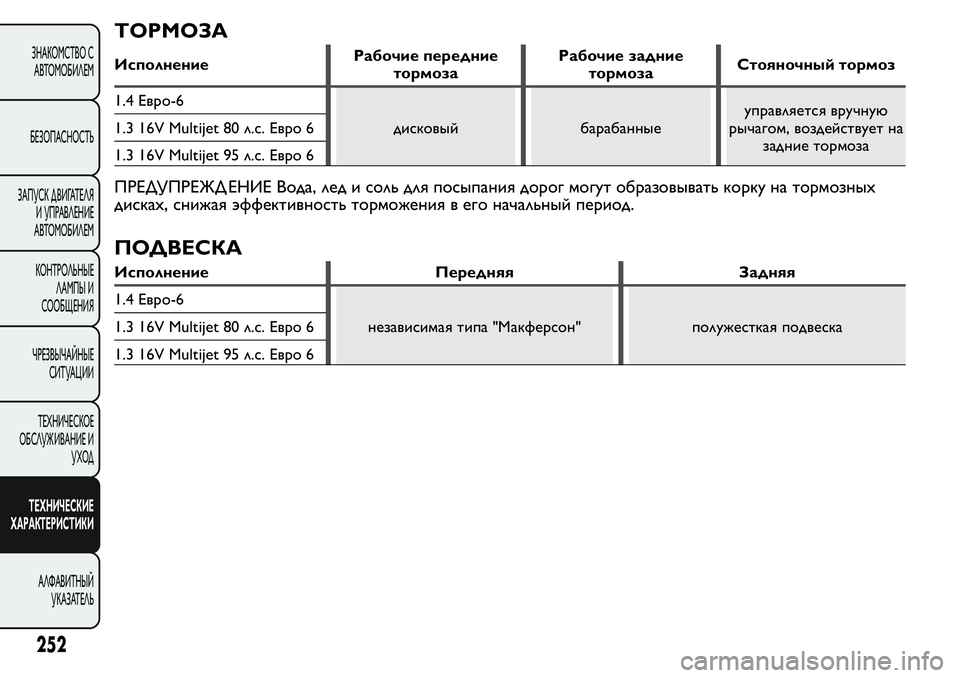

ТОРМОЗА
ИсполнениеРабочие передние
тормозаРабочие задние
тормозаСтояночный тормоз
1.4 Евро-6
дисковый барабанныеуправляется вручную
рычагом, воздействует на
задние тормоза 1.3 16V Multijet 80 л.с. Евро 6
1.3 16V Multijet 95 л.с. Евро 6
ПРЕДУПРЕЖД ЕНИЕ Вода, лед и соль для посыпания дорог могут образовывать корку на тормозных
дисках, снижая эффективность торможения в его начальный период.
ПОДВЕСКА
Исполнение Передняя Задняя
1.4 Евро-6
независимая типа "Макферсон" полужесткая подвеска 1.3 16V Multijet 80 л.с. Евро 6
1.3 16V Multijet 95 л.с. Евро 6
252
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

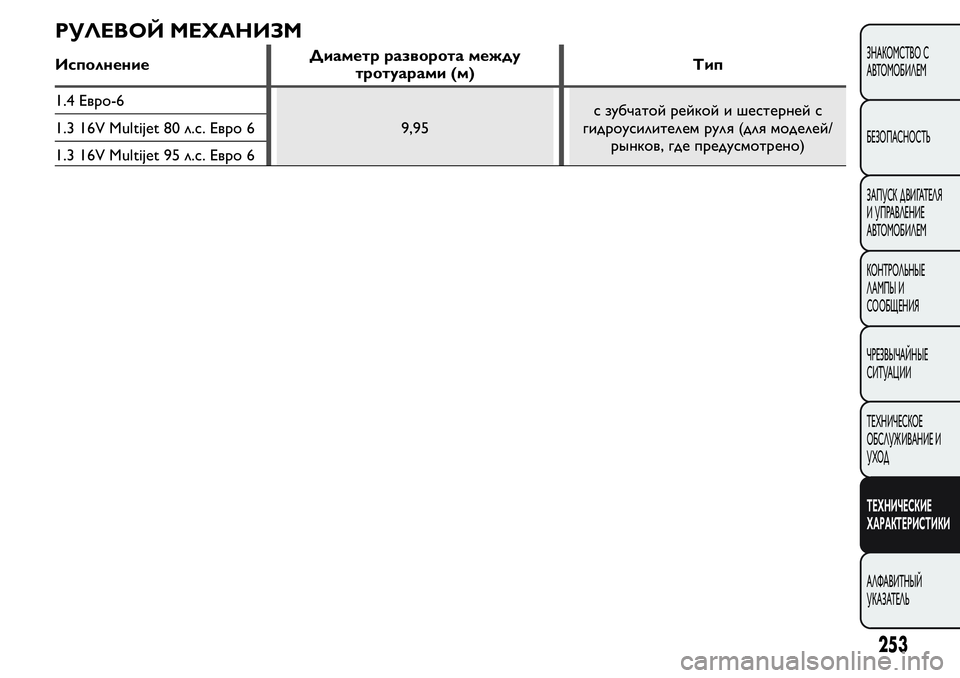

РУЛЕВОЙ МЕХАНИЗМ
ИсполнениеДиаметр разворота между
тротуарами (м)Тип
1.4 Евро-6
9,95с зубчатой рейкой и шестерней с
гидроусилителем руля (для моделей/
рынков, где предусмотрено) 1.3 16V Multijet 80 л.с. Евро 6
1.3 16V Multijet 95 л.с. Евро 6
253
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

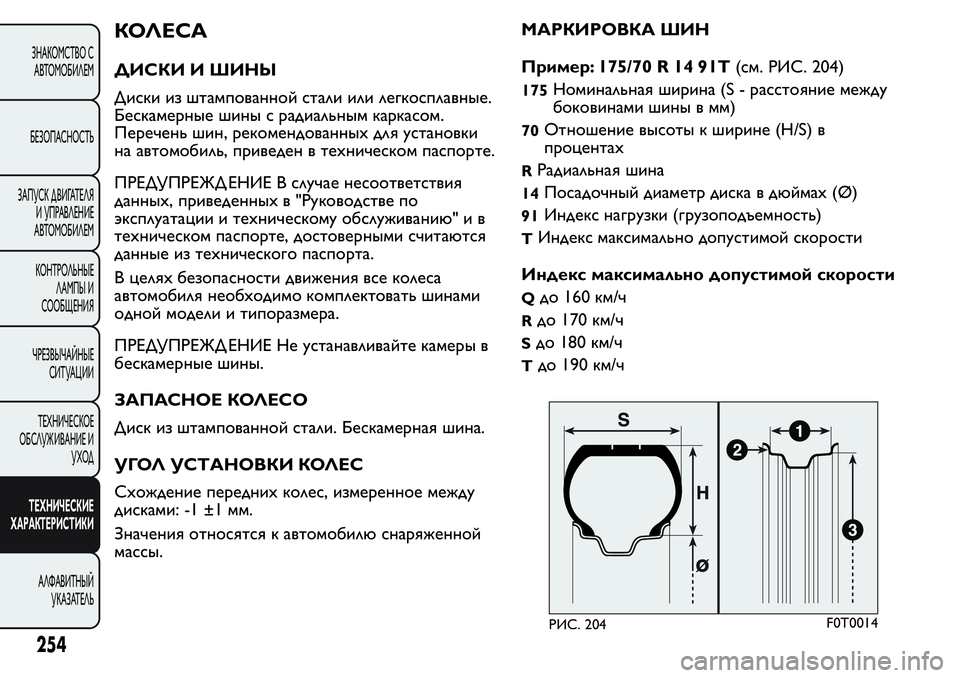

КОЛЕСА
ДИСКИ И ШИНЫ
Диски из штампованной стали или легкосплавные.
Бескамерные шины с радиальным каркасом.
Перечень шин, рекомендованных для установки
на автомобиль, приведен в техническом паспорте.
ПРЕДУПРЕЖД ЕНИЕ В случае несоответствия
данных, приведенных в "Руководстве по
эксплуатации и техническому обслуживанию" и в
техническом паспорте, достоверными считаются
данные из технического паспорта.
В целях безопасности движения все колеса
автомобиля необходимо комплектовать шинами
одной модели и типоразмера.
ПРЕДУПРЕЖД ЕНИЕ Не устанавливайте камеры в
бескамерные шины.
ЗАПАСНОЕ КОЛЕСО
Диск из штампованной стали. Бескамерная шина.
УГОЛ УСТАНОВКИ КОЛЕС
Схождение передних колес, измеренное между
дисками: -1 ±1 мм.
Значения относятся к автомобилю снаряженной
массы.МАРКИРОВКА ШИН
Пример: 175/70 R 14 91T(см. РИС. 204)
175Номинальная ширина (S - расстояние между
боковинами шины в мм)
70Отношение высоты к ширине (H/S) в
процентах
RРадиальная шина
14Посадочный диаметр диска в дюймах (Ø)
91Индекс нагрузки (грузоподъемность)
TИндекс максимально допустимой скорости
Индекс максимально допустимой скорости
Qдо 160 км/ч
Rдо 170 км/ч
Sдо 180 км/ч
Tдо 190 км/ч
РИС. 204F0T0014
254
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

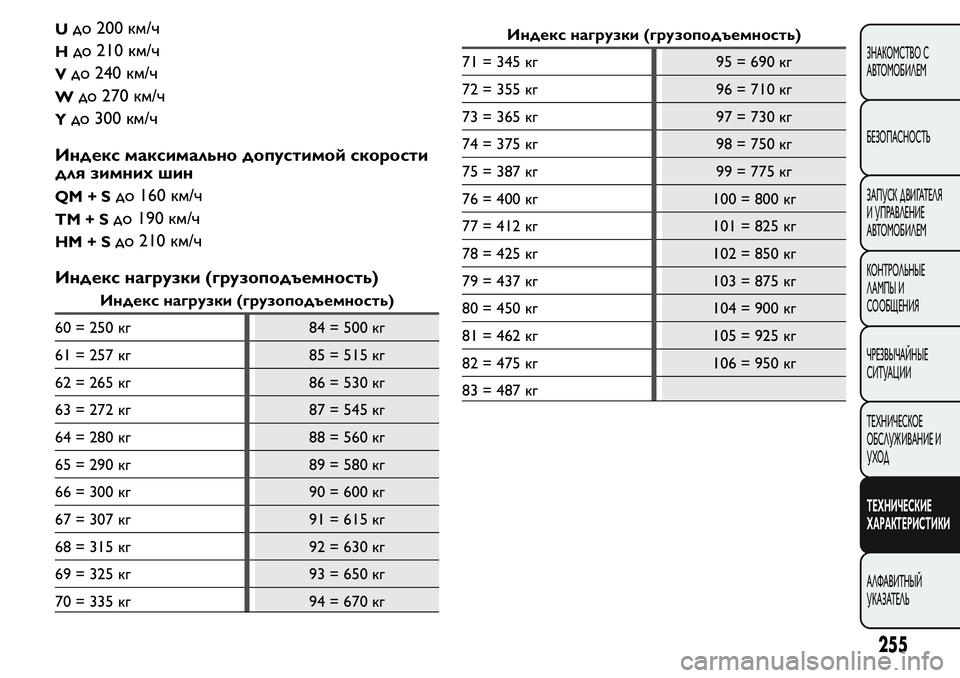

Uдо 200 км/ч
Hдо 210 км/ч
Vдо 240 км/ч
Wдо 270 км/ч
Yдо 300 км/ч
Индекс максимально допустимой скорости
для зимних шин
QM+Sдо 160 км/ч
TM+Sдо 190 км/ч
HM+Sдо 210 км/ч
Индекс нагрузки (грузоподъемность)
Индекс нагрузки (грузоподъемность)
60 = 250 кг 84 = 500 кг
61 = 257 кг 85 = 515 кг
62 = 265 кг 86 = 530 кг
63 = 272 кг 87 = 545 кг
64 = 280 кг 88 = 560 кг
65 = 290 кг 89 = 580 кг
66 = 300 кг 90 = 600 кг
67 = 307 кг 91 = 615 кг
68 = 315 кг 92 = 630 кг
69 = 325 кг 93 = 650 кг
70 = 335 кг 94 = 670 кг
Индекс нагрузки (грузоподъемность)
71 = 345 кг 95 = 690 кг
72 = 355 кг 96 = 710 кг
73 = 365 кг 97 = 730 кг
74 = 375 кг 98 = 750 кг
75 = 387 кг 99 = 775 кг
76 = 400 кг 100 = 800 кг
77 = 412 кг 101 = 825 кг
78 = 425 кг 102 = 850 кг
79 = 437 кг 103 = 875 кг
80 = 450 кг 104 = 900 кг
81 = 462 кг 105 = 925 кг
82 = 475 кг 106 = 950 кг
83 = 487 кг
255
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦ ИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

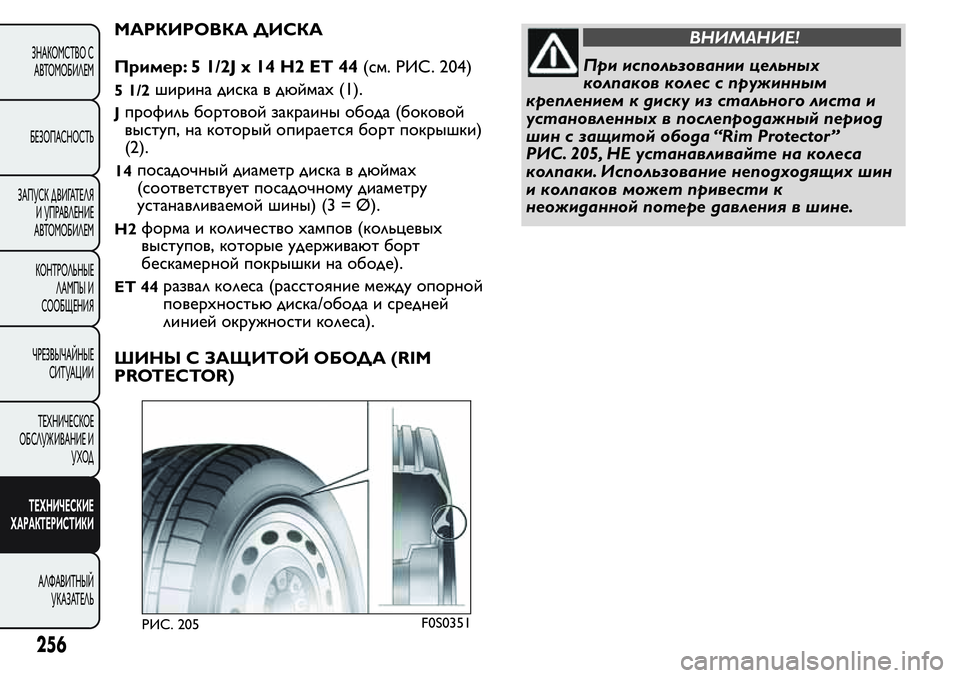

МАРКИРОВКА ДИСКА
Пример: 5 1/2J x 14 H2 ET 44(см. РИС. 204)
5 1/2ширина диска в дюймах (1).
Jпрофиль бортовой закраины обода (боковой
выступ, на который опирается борт покрышки)
(2).
14посадочный диаметр диска в дюймах
(соответствует посадочному диаметру
устанавливаемой шины) (3 = Ø).
H2форма и количество хампов (кольцевых
выступов, которые удерживают борт
бескамерной покрышки на ободе).
ET 44развал колеса (расстояние между опорной
поверхностью диска/обода и средней
линией окружности колеса).
ШИНЫ С ЗАЩИТОЙ ОБОДА (RIM
PROTECTOR)
ВНИМАНИЕ!
При использовании цельных
колпаков колес с пружинным
креплением к диску из стального листа и
установленных в послепродажныйпериод
шин с защитойобода “Rim Protector ”
РИС. 205, НЕ устанавливайте на колеса
колпаки. Использование неподходящих шин
и колпаков может привести к
неожиданнойпотере давления в шине.
РИС. 205F0S0351
