DAKCONSOLE
De dakconsole bevat de interieurverlichting, leeslamp-
jes, een bergvakje voor zonnebrillen, een observatie-
spiegel en een schakelaar voor het optionele, elektrisch
bedienbare schuifdak. (afb. 59)INTERIEURVERLICHTING/LEESLAMPJES
De dakconsole is voorzien van twee lampjes voor de
interieurverlichting. De lampjes gaan aan wanneer u
een voorportier, een schuifdeur of de achterklep
opent. Als uw auto afstandsbediende elektrische ver-
grendeling (RKE) heeft, gaan de lampen ook aan wan-
neer u de ontgrendeltoets op de afstandsbediening
indrukt. De instapverlichting fungeert ook als lees-
lampjes. Druk op de lens om deze lampjes aan te zetten
als u in de auto zit. Om elk lampje weer uit te schake-
len, drukt u opnieuw op de lamplens. U kunt de
schijnrichting van deze lampjes veranderen door de
buitenring in de richting van een van de vier pijltjes te
draaien. (afb. 60)(afb. 59)
Dakconsole
(afb. 60)Interieurverlichting / leeslampje
91
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

OPBERGVAKJE ZONNEBRIL
Om het bergvakje te openen drukt u de reliëfstangen
op het klepje van het bergvak in het midden van de
console kort in, dan zwaait het klepje open. (afb. 61)
ACHTERUITKIJKSPIEGEL VOOR BINNEN
De bolle achteruitkijkspiegel biedt de bestuurder en de
passagier voorin een breed zicht op de inzittenden
achterin. Als u de observatiespiegel wilt gebruiken,
drukt u op uitstekende staven van de klep voor het
opbergvak, waarna u de klep loslaat om deze naar
beneden te laten klappen. Vervolgens tilt u de klep
omhoog tot het opbergvak bijna is afgesloten en laat u
de klep los. De klep blijft in die stand staan zodat u in de
observatiespiegel kunt kijken.OPMERKING:
Vanuit de "observatiespiegelpositie"
kan de klep alleen worden gesloten.
Om de deur weer volledig te openen, moet hij eerst
worden gesloten en vervolgens opnieuw worden ge-
opend door nogmaals de vergrendeling in te drukken.
(afb. 62)
SCHAKELAAR ELEKTRISCH BEDIENBAAR
SCHUIFDAK (voor bepaalde uitvoeringen/
markten)
Raadpleeg “Elektrisch bedienbare schuifdak" voor
meer informatie.(afb. 61) Opbergvakje zonnebril
(afb. 62) Observatiespiegel
92
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

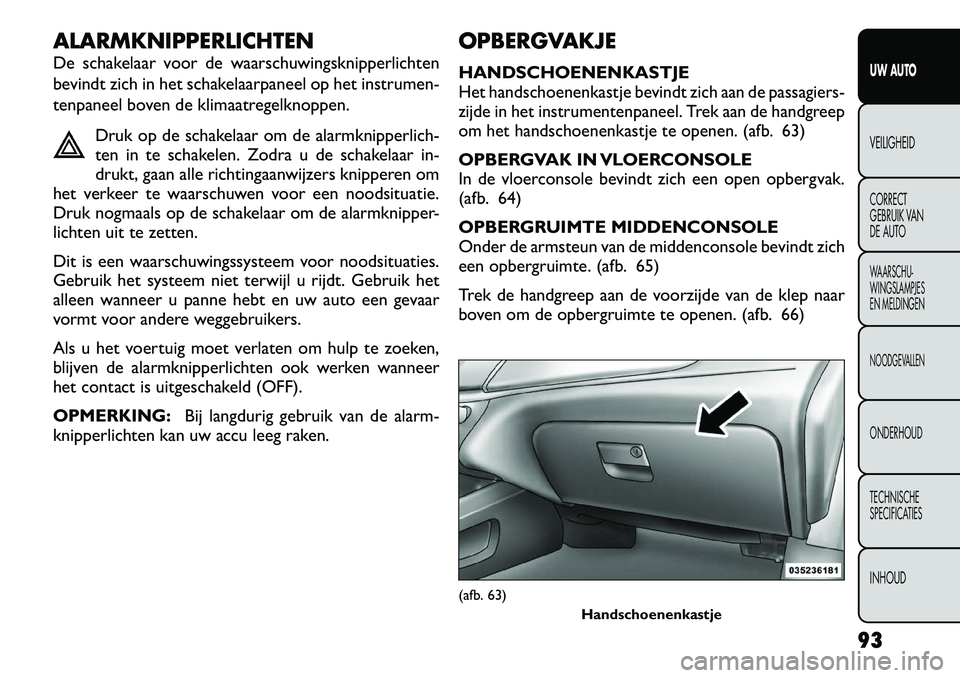

ALARMKNIPPERLICHTEN
De schakelaar voor de waarschuwingsknipperlichten
bevindt zich in het schakelaarpaneel op het instrumen-
tenpaneel boven de klimaatregelknoppen.Druk op de schakelaar om de alarmknipperlich-
ten in te schakelen. Zodra u de schakelaar in-
drukt, gaan alle richtingaanwijzers knipperen om
het verkeer te waarschuwen voor een noodsituatie.
Druk nogmaals op de schakelaar om de alarmknipper-
lichten uit te zetten.
Dit is een waarschuwingssysteem voor noodsituaties.
Gebruik het systeem niet terwijl u rijdt. Gebruik het
alleen wanneer u panne hebt en uw auto een gevaar
vormt voor andere weggebruikers.
Als u het voertuig moet verlaten om hulp te zoeken,
blijven de alarmknipperlichten ook werken wanneer
het contact is uitgeschakeld (OFF). OPMERKING: Bij langdurig gebruik van de alarm-
knipperlichten kan uw accu leeg raken. OPBERGVAKJE HANDSCHOENENKASTJE
Het handschoenenkastje bevindt zich aan de passagiers-
zijde in het instrumentenpaneel. Trek aan de handgreep
om het handschoenenkastje te openen. (afb. 63)OPBERGVAK IN VLOERCONSOLE
In de vloerconsole bevindt zich een open opbergvak.
(afb. 64)
OPBERGRUIMTE MIDDENCONSOLE
Onder de armsteun van de middenconsole bevindt zich
een opbergruimte. (afb. 65)
Trek de handgreep aan de voorzijde van de klep naar
boven om de opbergruimte te openen. (afb. 66)(afb. 63)
Handschoenenkastje
93
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Verschuifbare armsteun (alleen automatische
versnellingsbak)
Voor een eenvoudige toegang tot de opbergruimte kan
de middenarmsteun kan ook naar achteren worden
geschoven. (afb. 67)
WAARSCHUWING!
Het voertuig niet bedienen terwijl het
consolevak open staat .Tijdens het rijden
moeten mobiele telefoons, muziekspelers en an-
dere handbediende elektronische apparatuur
zijn opgeborgen. Gebruik van deze toestellen tij-
dens het rijden kan dodelijke ongelukken of ver-
wondingen veroorzaken omdat men wordt afge-
leid.
(afb. 64) Opbergvak in vloerconsole(afb. 65)
Middenconsole
(afb. 66)Geopende opbergruimte
94
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

FLIP 'N STOW™ OPBERGRUIMTE IN
VOORSTOEL PASSAGIERSZIJDE (voor
bepaalde uitvoeringen/markten)
De ontgrendelriem van de stoel bevindt zich in het
midden tussen de zitting en de rugleuning. Trek de riem
naar boven om het veerslot te ontgrendelen en daarna
naar voren om de zitting open te zetten tot de klik-
stand. (afb. 68) OPMERKING:Zorg dat de voorwerpen in het op-
bergvak de grendel niet blokkeren voordat u de stoel
dichtklapt. Duw de zitting naar beneden na sluiten van
het vakje en zorg dat de vergrendeling vastgrijpt in het
draagvlak.
WAARSCHUWING!
Zorg dat de zitting stevig vergrendeld is
voordat men erop gaat zitten. Anders
biedt de stoel niet voldoende stabiliteit voor de
passagiers. Wanneer de zitting niet goed is ver-
grendeld, kan dit leiden tot ernstig letsel.
TIJDELIJK OPBERGVAK TWEEDE ZITRIJ
Dit is een tijdelijk opbergvak dat gebruikt kan worden
als de rugleuning/armsteun is neergeklapt. Zorg dat alle
voorwerpen uit dit vak zijn verwijderd voordat de
rugleuning/armsteun wordt opgeklapt.
(afb. 67) Verschuifbare armsteun
(afb. 68)Opbergruimte voorstoel passagierszijde
95
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

KAARTENTAS EN
LEVENSMIDDELENHOUDERS TWEEDE
ZITRIJ (voor bepaalde uitvoeringen/markten)
In de rugleuning van de bestuurdersstoel zijn een kaar-
tentas en levensmiddelenhouders aangebracht.
(afb. 69)
OPBERGVAK IN DE VLOER MET
UITNEEMBARE BAK OPMERKING:Zet de voorstoel midden op de rails
zodat u makkelijk bij het opbergvak kunt. Dit opbergvak bevindt zich in de vloer achter de
voorstoelen. Ieder opbergvak van 5,9 l kan 12 blikjes
van 0,35 l bevatten plus ijs of andere voorwerpen. De
uitneembare voering vereenvoudigt het vullen, leegma-
ken en schoonmaken van het opbergvak.
Om bij het opbergvak te komen, legt u de vloermat
opzij (voor bepaalde uitvoeringen/markten). Trek de
ontgrendelriem naar boven om het veerslot te ont-
grendelen en dan naar voren om het luikje te openen.
(afb. 70)(afb. 69)
Kaartentas en levensmiddelenhouders
(afb. 70) In-Floor opbergvak
96
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

De bak kan eenvoudig worden gereinigd door de bak,
zoals is afgebeeld, aan de openingen op te tillen en hem
te verwijderen. (afb. 71)ELEKTRISCHE AANSLUITCONTACTEN
In de middenconsole onder de radio bevindt zich een
aansluitcontact van 12 volt (13 amp). Op dit aansluit-
contact staat spanning wanneer de contactschakelaar
in de stand ON/RUN of ACC staat. (afb. 72)
Dit aansluitcontact wordt ook gebruikt als gewone
aanstekerbus.
Om het verwarmingselement te
sparen, mag de aansteker niet ingedrukt wor-
den gehouden in de verhittingsstand.
In het opbergvak in de middenconsole bevindt zich het
tweede aansluitcontact van 12 volt (13 amp). Op dit
aansluitcontact staat spanning wanneer de contact-
schakelaar in de stand ON/RUN, ACC of LOCK staat.
(afb. 73)(afb. 71) Uitneembare bak
(afb. 72)Voorste 12 volt-aansluitcontact
97
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

Aan de achterzijde van de middenconsole bevindt zich
het derde aansluitcontact van 12 volt. Op dit aansluit-
contact staat spanning wanneer de contactschakelaar
in de stand LOCK, ON of ACC staat. (afb. 74)
Op het linker bekledingspaneel van de bagageruimte
bevindt zich het vierde aansluitcontact van 12 volt. Op
dit aansluitcontact staat spanning wanneer de contact-
schakelaar in de stand ON of ACC staat. (afb. 75)(afb. 73)12 volt-aansluitcontact middenconsole
(afb. 74) 12 volt-aansluitcontact achterbank(afb. 75)
Aansluitcontact bagageruimte
98
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

 Zorg ervoor dat het maximumvermo-
gen van 160 watt (13 amp) bij 12 volt niet
wordt overschreden. Als het vermogen
van 160 watt (13 amp) wordt overschreden, zal de
veiligheidszekering van het systeem moeten wor-
den vervangen.
 Het aansluitcontact op de bodem van de mid-
denconsole wordt beveiligd via dezelfde zekering
als het aansluitcontact aan de achterzijde van de
console. Daarom mag het gecombineerde ver-
bruik niet meer dan 160 watt (13 amp) bij 12 volt
bedragen.
 De aansluitcontacten zijn uitsluitend bedoeld
voor accessoirestekkers. Steek geen voorwerpen
in de aansluitcontacten, omdat deze dan worden
beschadigd en de zekering doorbrandt . Bij ver-
keerd gebruik van het elektrisch aansluitcontact
kan schade worden veroorzaakt die niet door de
beperkte garantie van een nieuw voertuig wordt
gedekt .
(afb. 76)
WAARSCHUWING!
Ter voorkoming van ernstig of fataal let-
sel:
 Sluit op de 12 volt-aansluitcontacten alleen
apparaten aan die geschikt zijn voor dit type
aansluitcontact .
 Raak de aansluitcontacten niet aan met natte
handen.
(Vervolgd)
(afb. 76)Zekeringen van aansluitcontacten
1 — F103 20 A geel, aansluitcontact console bekerhouder
en aansluitcontact console achter
2 — F102 20 A geel, aansteker instrumentenpaneel en
aansluitcontact bagageruimte linksachter
99
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

(Vervolgd)
 Zorg dat het klepje is gesloten tijdens het rijden
en wanneer u het aansluitcontact niet gebruikt .
 Onjuist gebruik van dit aansluitcontact kan
leiden tot een elektrische schok en storing.
 Veel accessoires die u op de aansluit-
contacten kunt aansluiten, ontvangen
ook stroom van de accu in de auto als u
ze niet gebruikt (bijv. een autotelefoon, enz.).Als u
de accessoires te lang aangesloten laat , raakt de
accu zo ver ontladen dat de levensduur ervan
achteruitgaat en/of de motor niet meer zal star-ten.
 Accessoires die veel vermogen opnemen, zoals
koelers, stofzuigers, lampen, enz., zullen de accu
nog sneller ontladen. Gebruik deze alleen af en
toe en wees er zorgvuldig mee.
 Na het gebruik van accessoires die veel vermo-
gen opnemen, of na een lange periode dat de auto
niet werd gestart (terwijl accessoires zijn aange-
sloten), moet u lang genoeg met de auto gaan
rijden om de generator de kans te geven de accu
weer op te laden.
 De aansluitcontacten zijn uitsluitend bedoeld
voor accessoirestekkers. Laat geen accessoire of
accessoiresteun aan de stekker hangen. BEKERHOUDERS
Er bevinden zich in de vloerconsole twee bekerhou-
ders voor de voorpassagiers. (afb. 77)
Voor de passagiers op de tweede zitrij bevinden zich
twee bekerhouders in de middenarmsteun tussen de
twee zitplaatsen.
(afb. 77)
Bekerhouders vloerconsole
100
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD
