tow bar FIAT FREEMONT 2012 Instructieboek (in Dutch)

richting van de pijl te verstellen. De keuzeschakelaar
slaat na 30 seconden af om te vermijden dat de spie-
gelstand na het verstellen onverhoeds wordt veran-
derd. OPMERKING:Een lampje in de geselecteerde toets
brandt om aan te geven dat de spiegel is geactiveerd en
kan worden versteld.
ELEKTRISCH INKLAPBARE
BUITENSPIEGELS (voor bepaalde
uitvoeringen/markten)
De schakelaar voor de elektrische inklapbare spiegels
bevindt zich tussen de spiegelschakelaars L (links) en R
(rechts). Druk eenmaal op de schakelaar om de spie-
gels in te klappen en druk nogmaals op de schakelaar
om de spiegels naar de normale rijstand terug te
klappen. OPMERKING: Als de schakelaar voor de elektrisch
inklapbare spiegel meer dan 4 seconden wordt inge-
drukt of als de snelheid van het voertuig hoger is dan
8 km/u, wordt de inklapfunctie buiten werking gesteld.
Als de spiegels zich in de ingeklapte stand bevinden en
de snelheid van het voertuig is gelijk aan of hoger dan
8 km/u, worden ze automatisch uitgeklapt. HANDMATIG INKLAPBARE
BUITENSPIEGELS (voor bepaalde
uitvoeringen/markten)
Sommige modellen beschikken over scharnierende bui-
tenspiegels. Dankzij het scharnier beweegt de spiegel
bij een onzachte aanraking naar voren en naar achteren
om beschadiging te voorkomen. Het scharnier kent
drie standen: naar voren, naar achteren en normaal.
VERWARMDE BUITENSPIEGELS (voor
bepaalde uitvoeringen/markten)
Deze buitenspiegels zijn verwarmd ter bescher-
ming tegen aanvriezing. Deze functie wordt ge-
activeerd wanneer u de achterruitverwarming inscha-
kelt. Raadpleeg “Functies achterruit” voor meer
informatie.
VERLICHTE MAKE-UPSPIEGELS (voor
bepaalde uitvoeringen/markten)
Beide zonnekleppen hebben een verlicht make-
upspiegeltje. Als u deze spiegel wilt gebruiken, klapt u
de zonneklep naar beneden en het spiegelklepje om-
hoog. Het lampje gaat automatisch branden. Als het
spiegelkapje wordt gesloten, gaat het licht uit. (afb. 40)
64
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

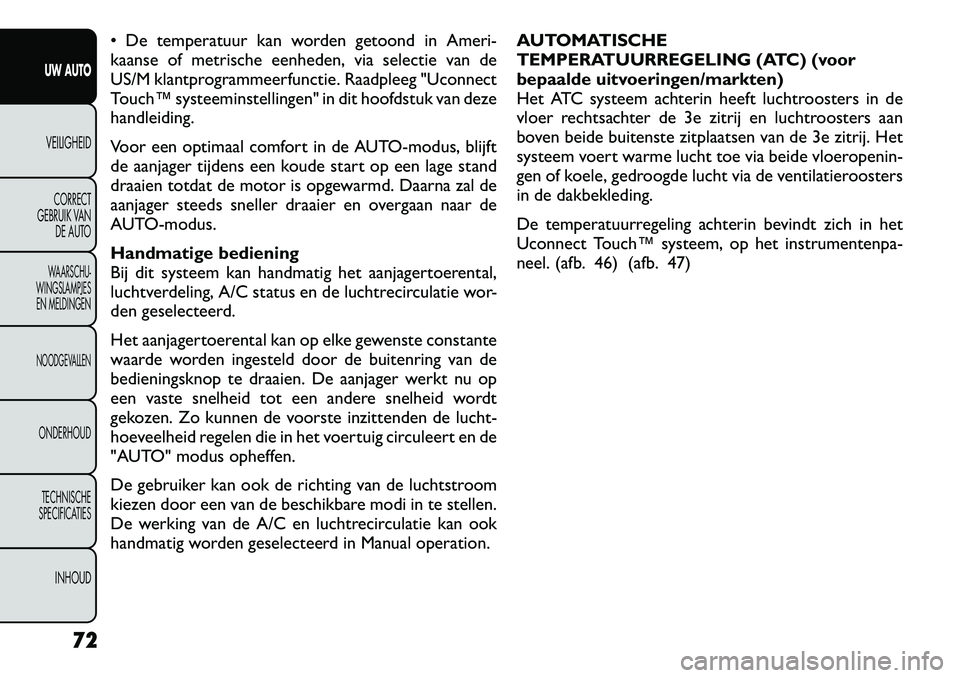

 De temperatuur kan worden getoond in Ameri-
kaanse of metrische eenheden, via selectie van de
US/M klantprogrammeerfunctie. Raadpleeg "Uconnect
Touch™ systeeminstellingen" in dit hoofdstuk van dezehandleiding.
Voor een optimaal comfort in de AUTO-modus, blijft
de aanjager tijdens een koude start op een lage stand
draaien totdat de motor is opgewarmd. Daarna zal de
aanjager steeds sneller draaier en overgaan naar de
AUTO-modus.
Handmatige bediening
Bij dit systeem kan handmatig het aanjagertoerental,
luchtverdeling, A/C status en de luchtrecirculatie wor-
den geselecteerd.
Het aanjagertoerental kan op elke gewenste constante
waarde worden ingesteld door de buitenring van de
bedieningsknop te draaien. De aanjager werkt nu op
een vaste snelheid tot een andere snelheid wordt
gekozen. Zo kunnen de voorste inzittenden de lucht-
hoeveelheid regelen die in het voertuig circuleert en de
"AUTO" modus opheffen.
De gebruiker kan ook de richting van de luchtstroom
kiezen door een van de beschikbare modi in te stellen.
De werking van de A/C en luchtrecirculatie kan ook
handmatig worden geselecteerd in Manual operation.AUTOMATISCHE
TEMPERATUURREGELING (ATC) (voor
bepaalde uitvoeringen/markten)
Het ATC systeem achterin heeft luchtroosters in de
vloer rechtsachter de 3e zitrij en luchtroosters aan
boven beide buitenste zitplaatsen van de 3e zitrij. Het
systeem voert warme lucht toe via beide vloeropenin-
gen of koele, gedroogde lucht via de ventilatieroosters
in de dakbekleding.
De temperatuurregeling achterin bevindt zich in het
Uconnect Touch™ systeem, op het instrumentenpa-
neel. (afb. 46) (afb. 47)
72
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

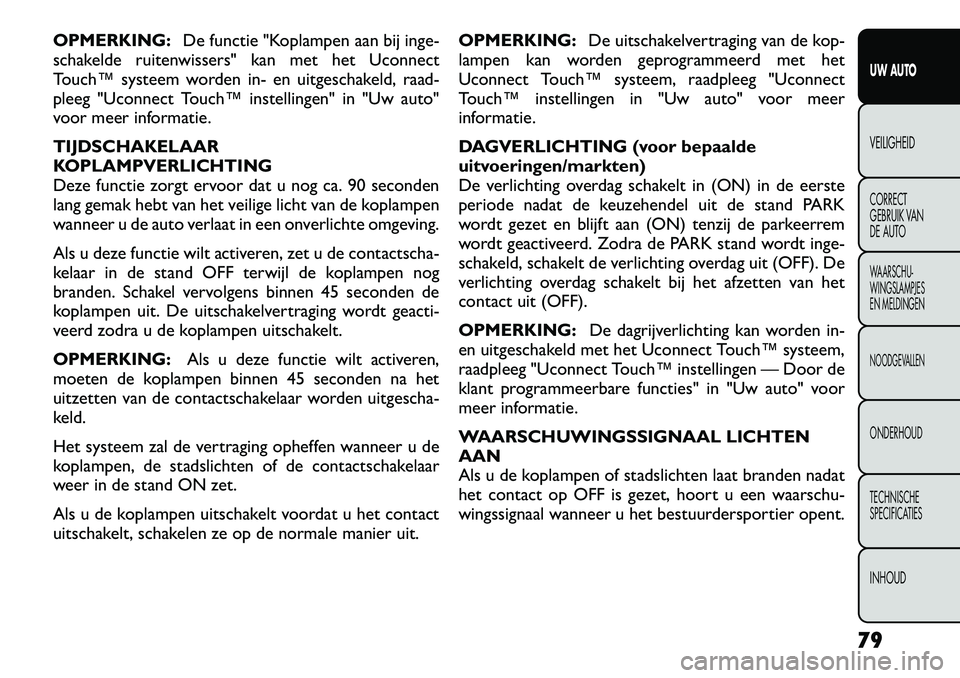

OPMERKING:De functie "Koplampen aan bij inge-
schakelde ruitenwissers" kan met het Uconnect
Touch™ systeem worden in- en uitgeschakeld, raad-
pleeg "Uconnect Touch™ instellingen" in "Uw auto"
voor meer informatie. TIJDSCHAKELAAR
KOPLAMPVERLICHTING
Deze functie zorgt ervoor dat u nog ca. 90 seconden
lang gemak hebt van het veilige licht van de koplampen
wanneer u de auto verlaat in een onverlichte omgeving.
Als u deze functie wilt activeren, zet u de contactscha-
kelaar in de stand OFF terwijl de koplampen nog
branden. Schakel vervolgens binnen 45 seconden de
koplampen uit. De uitschakelvertraging wordt geacti-
veerd zodra u de koplampen uitschakelt. OPMERKING: Als u deze functie wilt activeren,
moeten de koplampen binnen 45 seconden na het
uitzetten van de contactschakelaar worden uitgescha-
keld.
Het systeem zal de vertraging opheffen wanneer u de
koplampen, de stadslichten of de contactschakelaar
weer in de stand ON zet.
Als u de koplampen uitschakelt voordat u het contact
uitschakelt, schakelen ze op de normale manier uit. OPMERKING:
De uitschakelvertraging van de kop-
lampen kan worden geprogrammeerd met het
Uconnect Touch™ systeem, raadpleeg "Uconnect
Touch™ instellingen in "Uw auto" voor meer
informatie.
DAGVERLICHTING (voor bepaalde
uitvoeringen/markten)
De verlichting overdag schakelt in (ON) in de eerste
periode nadat de keuzehendel uit de stand PARK
wordt gezet en blijft aan (ON) tenzij de parkeerrem
wordt geactiveerd. Zodra de PARK stand wordt inge-
schakeld, schakelt de verlichting overdag uit (OFF). De
verlichting overdag schakelt bij het afzetten van het
contact uit (OFF). OPMERKING: De dagrijverlichting kan worden in-
en uitgeschakeld met het Uconnect Touch™ systeem,
raadpleeg "Uconnect Touch™ instellingen — Door de
klant programmeerbare functies" in "Uw auto" voor
meer informatie.
WAARSCHUWINGSSIGNAAL LICHTEN AAN
Als u de koplampen of stadslichten laat branden nadat
het contact op OFF is gezet, hoort u een waarschu-
wingssignaal wanneer u het bestuurdersportier opent.
79
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

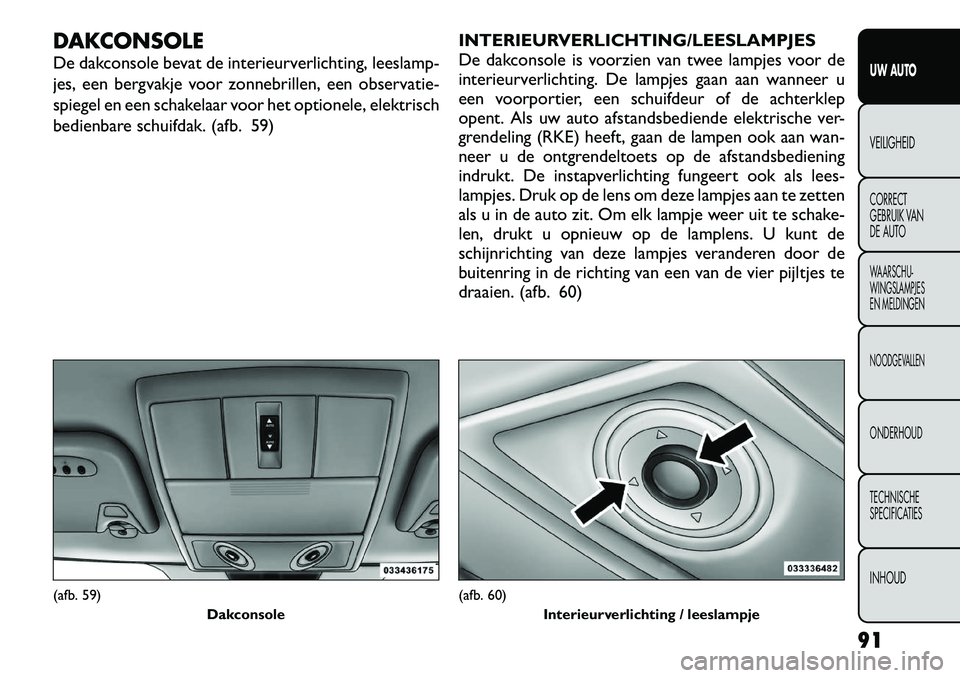

DAKCONSOLE
De dakconsole bevat de interieurverlichting, leeslamp-
jes, een bergvakje voor zonnebrillen, een observatie-
spiegel en een schakelaar voor het optionele, elektrisch
bedienbare schuifdak. (afb. 59)INTERIEURVERLICHTING/LEESLAMPJES
De dakconsole is voorzien van twee lampjes voor de
interieurverlichting. De lampjes gaan aan wanneer u
een voorportier, een schuifdeur of de achterklep
opent. Als uw auto afstandsbediende elektrische ver-
grendeling (RKE) heeft, gaan de lampen ook aan wan-
neer u de ontgrendeltoets op de afstandsbediening
indrukt. De instapverlichting fungeert ook als lees-
lampjes. Druk op de lens om deze lampjes aan te zetten
als u in de auto zit. Om elk lampje weer uit te schake-
len, drukt u opnieuw op de lamplens. U kunt de
schijnrichting van deze lampjes veranderen door de
buitenring in de richting van een van de vier pijltjes te
draaien. (afb. 60)(afb. 59)
Dakconsole
(afb. 60)Interieurverlichting / leeslampje
91
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

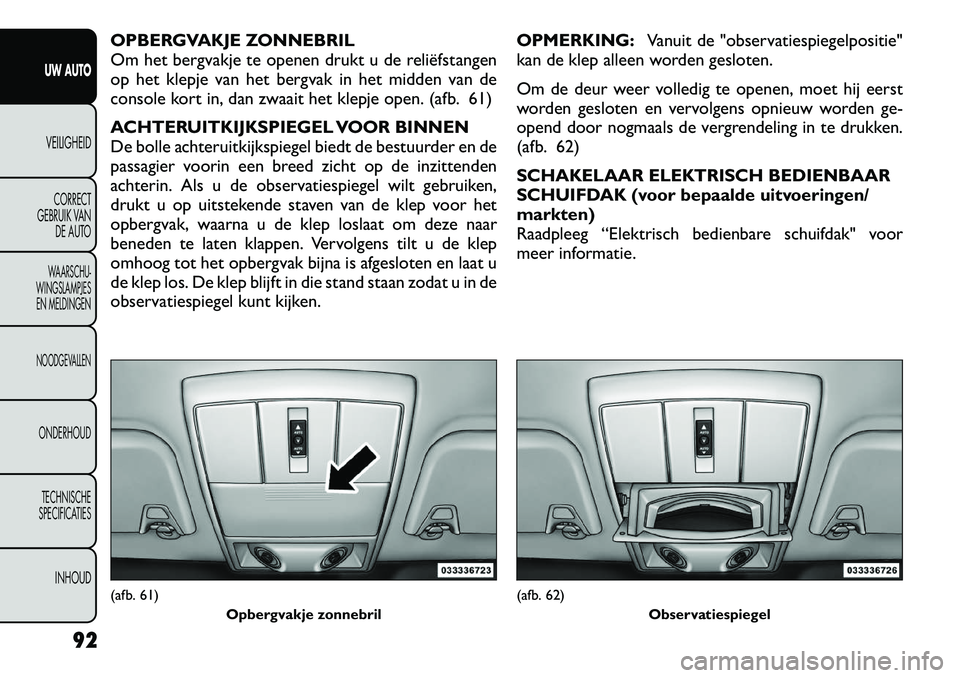

OPBERGVAKJE ZONNEBRIL
Om het bergvakje te openen drukt u de reliëfstangen
op het klepje van het bergvak in het midden van de
console kort in, dan zwaait het klepje open. (afb. 61)
ACHTERUITKIJKSPIEGEL VOOR BINNEN
De bolle achteruitkijkspiegel biedt de bestuurder en de
passagier voorin een breed zicht op de inzittenden
achterin. Als u de observatiespiegel wilt gebruiken,
drukt u op uitstekende staven van de klep voor het
opbergvak, waarna u de klep loslaat om deze naar
beneden te laten klappen. Vervolgens tilt u de klep
omhoog tot het opbergvak bijna is afgesloten en laat u
de klep los. De klep blijft in die stand staan zodat u in de
observatiespiegel kunt kijken.OPMERKING:
Vanuit de "observatiespiegelpositie"
kan de klep alleen worden gesloten.
Om de deur weer volledig te openen, moet hij eerst
worden gesloten en vervolgens opnieuw worden ge-
opend door nogmaals de vergrendeling in te drukken.
(afb. 62)
SCHAKELAAR ELEKTRISCH BEDIENBAAR
SCHUIFDAK (voor bepaalde uitvoeringen/
markten)
Raadpleeg “Elektrisch bedienbare schuifdak" voor
meer informatie.(afb. 61) Opbergvakje zonnebril
(afb. 62) Observatiespiegel
92
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

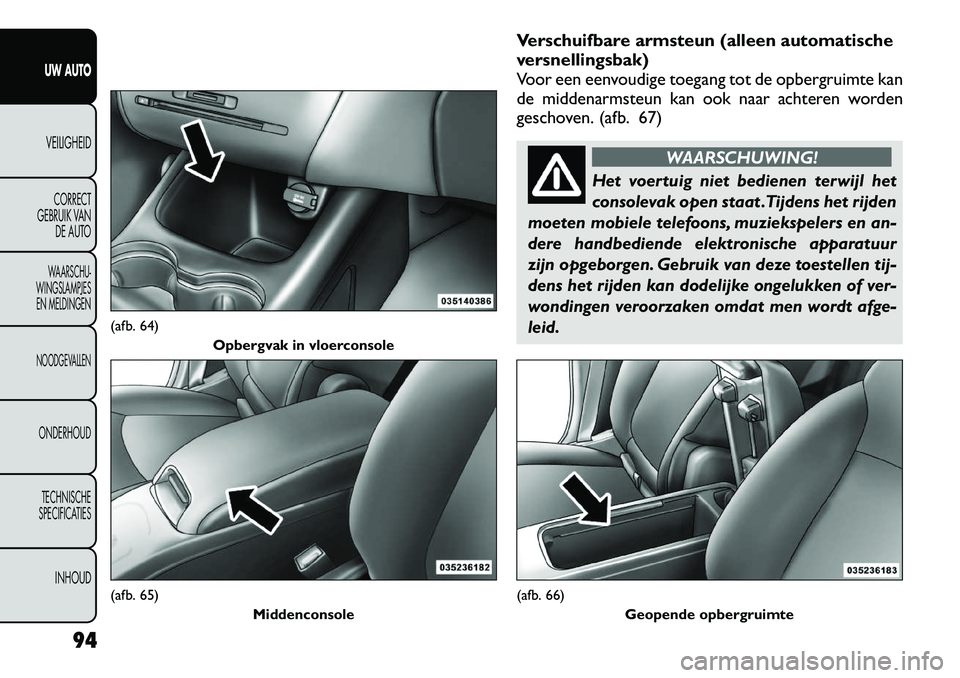

Verschuifbare armsteun (alleen automatische
versnellingsbak)
Voor een eenvoudige toegang tot de opbergruimte kan
de middenarmsteun kan ook naar achteren worden
geschoven. (afb. 67)
WAARSCHUWING!
Het voertuig niet bedienen terwijl het
consolevak open staat .Tijdens het rijden
moeten mobiele telefoons, muziekspelers en an-
dere handbediende elektronische apparatuur
zijn opgeborgen. Gebruik van deze toestellen tij-
dens het rijden kan dodelijke ongelukken of ver-
wondingen veroorzaken omdat men wordt afge-
leid.
(afb. 64) Opbergvak in vloerconsole(afb. 65)
Middenconsole
(afb. 66)Geopende opbergruimte
94
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

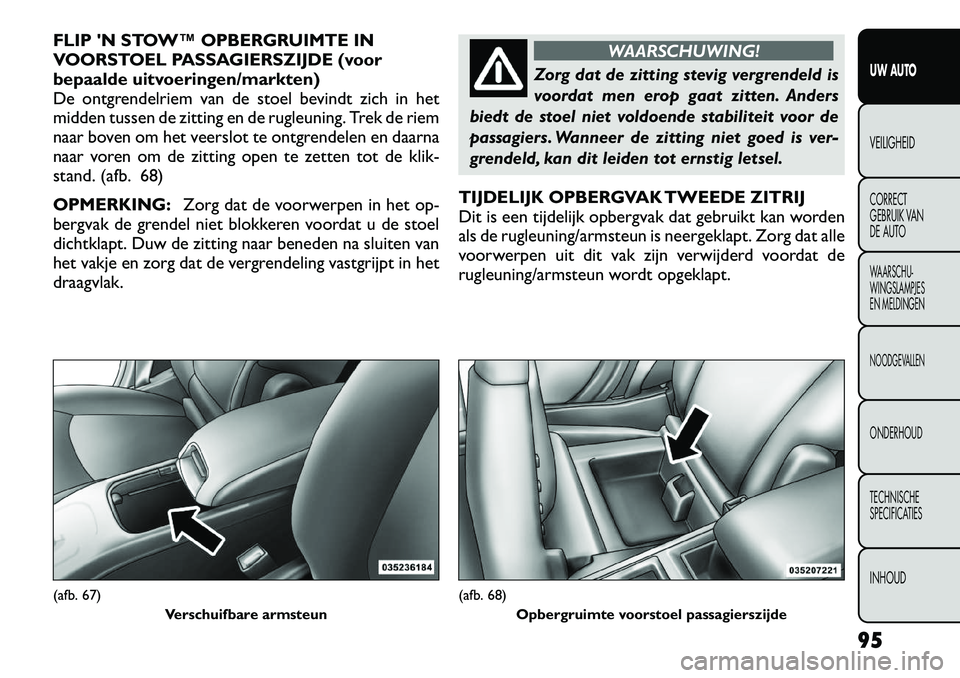

FLIP 'N STOW™ OPBERGRUIMTE IN
VOORSTOEL PASSAGIERSZIJDE (voor
bepaalde uitvoeringen/markten)
De ontgrendelriem van de stoel bevindt zich in het
midden tussen de zitting en de rugleuning. Trek de riem
naar boven om het veerslot te ontgrendelen en daarna
naar voren om de zitting open te zetten tot de klik-
stand. (afb. 68) OPMERKING:Zorg dat de voorwerpen in het op-
bergvak de grendel niet blokkeren voordat u de stoel
dichtklapt. Duw de zitting naar beneden na sluiten van
het vakje en zorg dat de vergrendeling vastgrijpt in het
draagvlak.
WAARSCHUWING!
Zorg dat de zitting stevig vergrendeld is
voordat men erop gaat zitten. Anders
biedt de stoel niet voldoende stabiliteit voor de
passagiers. Wanneer de zitting niet goed is ver-
grendeld, kan dit leiden tot ernstig letsel.
TIJDELIJK OPBERGVAK TWEEDE ZITRIJ
Dit is een tijdelijk opbergvak dat gebruikt kan worden
als de rugleuning/armsteun is neergeklapt. Zorg dat alle
voorwerpen uit dit vak zijn verwijderd voordat de
rugleuning/armsteun wordt opgeklapt.
(afb. 67) Verschuifbare armsteun
(afb. 68)Opbergruimte voorstoel passagierszijde
95
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

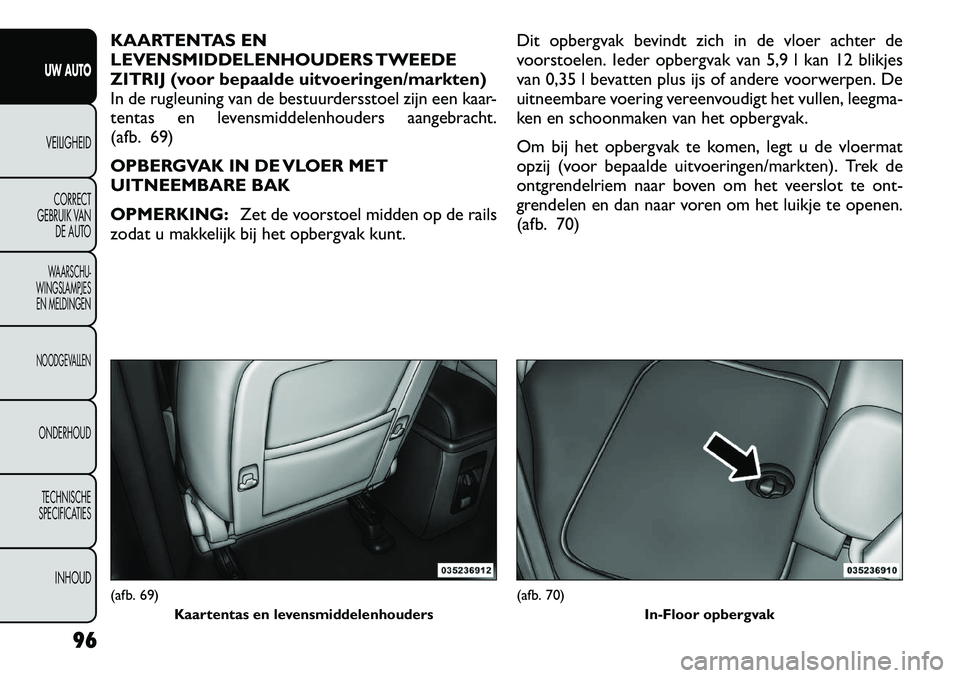

KAARTENTAS EN
LEVENSMIDDELENHOUDERS TWEEDE
ZITRIJ (voor bepaalde uitvoeringen/markten)
In de rugleuning van de bestuurdersstoel zijn een kaar-
tentas en levensmiddelenhouders aangebracht.
(afb. 69)
OPBERGVAK IN DE VLOER MET
UITNEEMBARE BAK OPMERKING:Zet de voorstoel midden op de rails
zodat u makkelijk bij het opbergvak kunt. Dit opbergvak bevindt zich in de vloer achter de
voorstoelen. Ieder opbergvak van 5,9 l kan 12 blikjes
van 0,35 l bevatten plus ijs of andere voorwerpen. De
uitneembare voering vereenvoudigt het vullen, leegma-
ken en schoonmaken van het opbergvak.
Om bij het opbergvak te komen, legt u de vloermat
opzij (voor bepaalde uitvoeringen/markten). Trek de
ontgrendelriem naar boven om het veerslot te ont-
grendelen en dan naar voren om het luikje te openen.
(afb. 70)(afb. 69)
Kaartentas en levensmiddelenhouders
(afb. 70) In-Floor opbergvak
96
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD

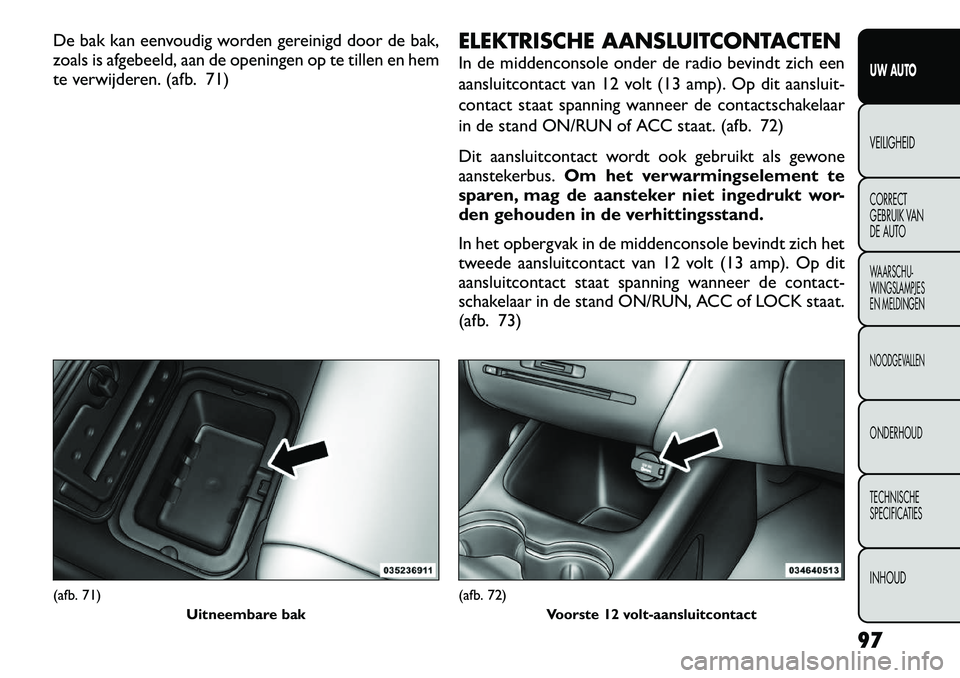

De bak kan eenvoudig worden gereinigd door de bak,
zoals is afgebeeld, aan de openingen op te tillen en hem
te verwijderen. (afb. 71)ELEKTRISCHE AANSLUITCONTACTEN
In de middenconsole onder de radio bevindt zich een
aansluitcontact van 12 volt (13 amp). Op dit aansluit-
contact staat spanning wanneer de contactschakelaar
in de stand ON/RUN of ACC staat. (afb. 72)
Dit aansluitcontact wordt ook gebruikt als gewone
aanstekerbus.
Om het verwarmingselement te
sparen, mag de aansteker niet ingedrukt wor-
den gehouden in de verhittingsstand.
In het opbergvak in de middenconsole bevindt zich het
tweede aansluitcontact van 12 volt (13 amp). Op dit
aansluitcontact staat spanning wanneer de contact-
schakelaar in de stand ON/RUN, ACC of LOCK staat.
(afb. 73)(afb. 71) Uitneembare bak
(afb. 72)Voorste 12 volt-aansluitcontact
97
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD TECHNISCHE
SPECIFICATIESINHOUD

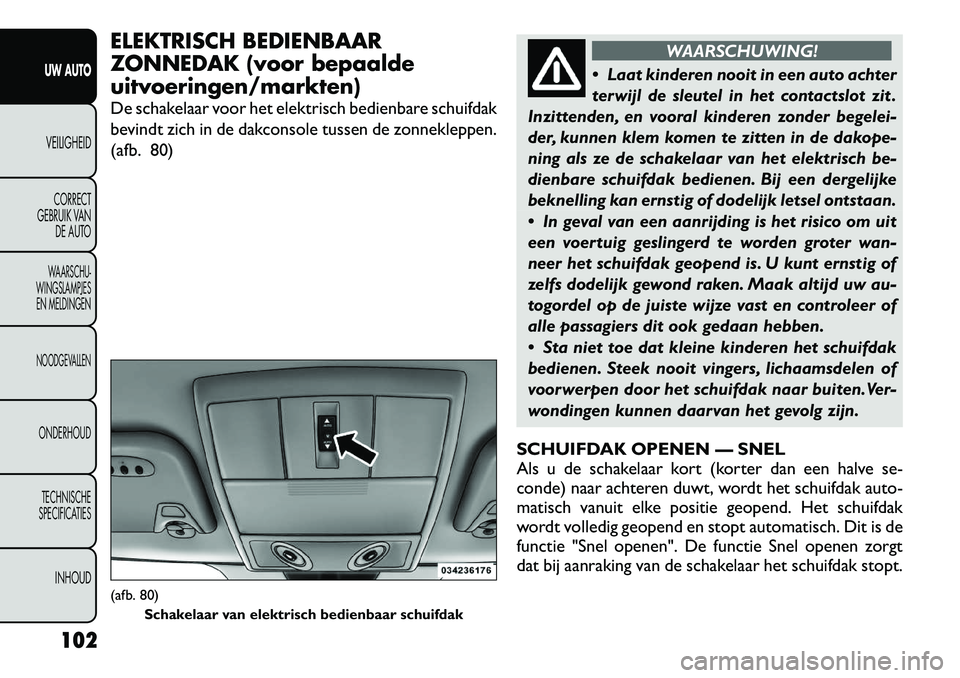

ELEKTRISCH BEDIENBAAR
ZONNEDAK (voor bepaaldeuitvoeringen/markten)
De schakelaar voor het elektrisch bedienbare schuifdak
bevindt zich in de dakconsole tussen de zonnekleppen.
(afb. 80)
WAARSCHUWING!
 Laat kinderen nooit in een auto achter
terwijl de sleutel in het contactslot zit .
Inzittenden, en vooral kinderen zonder begelei-
der, kunnen klem komen te zitten in de dakope-
ning als ze de schakelaar van het elektrisch be-
dienbare schuifdak bedienen. Bij een dergelijke
beknelling kan ernstig of dodelijk letsel ontstaan.
 In geval van een aanrijding is het risico om uit
een voertuig geslingerd te worden groter wan-
neer het schuifdak geopend is. U kunt ernstig of
zelfs dodelijk gewond raken. Maak altijd uw au-
togordel op de juiste wijze vast en controleer of
alle passagiers dit ook gedaan hebben.
 Sta niet toe dat kleine kinderen het schuifdak
bedienen. Steek nooit vingers, lichaamsdelen of
voorwerpen door het schuifdak naar buiten.Ver-
wondingen kunnen daarvan het gevolg zijn.
SCHUIFDAK OPENEN — SNEL
Als u de schakelaar kort (korter dan een halve se-
conde) naar achteren duwt, wordt het schuifdak auto-
matisch vanuit elke positie geopend. Het schuifdak
wordt volledig geopend en stopt automatisch. Dit is de
functie "Snel openen". De functie Snel openen zorgt
dat bij aanraking van de schakelaar het schuifdak stopt.
(afb. 80) Schakelaar van elektrisch bedienbaar schuifdak
102
UW AUTOVEILIGHEIDCORRECT
GEBRUIK VAN
DE AUTOWAARSCHU-
WINGSLAMPJES
EN MELDINGENNOODGEVALLENONDERHOUD
TECHNISCHE
SPECIFICATIES
INHOUD
