FIAT FREEMONT 2012 Instrukcja obsługi (in Polish)

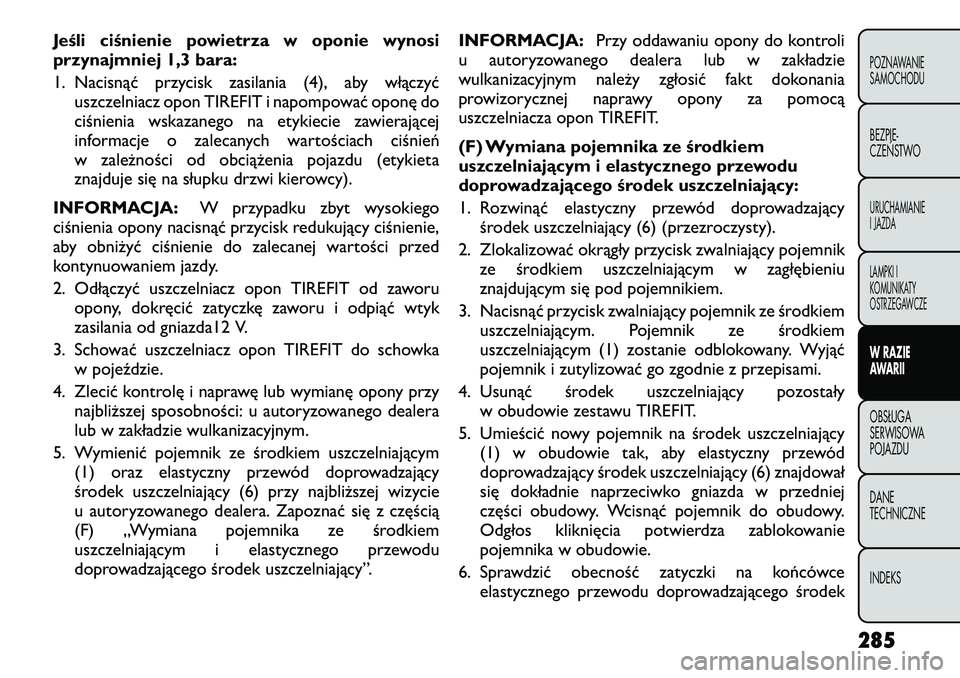

Jeśli ciśnienie powietrza w oponie wynosi
przynajmniej 1,3 bara:
1. Nacisnąć przycisk zasilania (4), aby włączyćuszczelniacz opon TIREFIT i napompować oponę do
ciśnienia wskazanego na etykiecie zawierającej
informacje o zalecanych wartościach ciśnień
w zależności od obciążenia pojazdu (etykieta
znajduje się na słupku drzwi kierowcy).
INFORMACJA: W przypadku zbyt wysokiego
ciśnienia opony nacisnąć przycisk redukujący ciśnienie,
aby obniżyć ciśnienie do zalecanej wartości przed
kontynuowaniem jazdy.
2. Odłączyć uszczelniacz opon TIREFIT od zaworu opony, dokręcić zatyczkę zaworu i odpiąć wtyk
zasilania od gniazda12 V.
3. Schować uszczelniacz opon TIREFIT do schowka w pojeździe.
4. Zlecić kontrolę i naprawę lub wymianę opony przy najbliższej sposobności: u autoryzowanego dealera
lub w zakładzie wulkanizacyjnym.
5. Wymienić pojemnik ze środkiem uszczelniającym (1) oraz elastyczny przewód doprowadzający
środek uszczelniający (6) przy najbliższej wizycie
u autoryzowanego dealera. Zapoznać się z częścią
(F) „Wymiana pojemnika ze środkiem
uszczelniającym i elastycznego przewodu
doprowadzającego środek uszczelniający”. INFORMACJA:
Przy oddawaniu opony do kontroli
u autoryzowanego dealera lub w zakładzie
wulkanizacyjnym należy zgłosić fakt dokonania
prowizorycznej naprawy opony za pomocą
uszczelniacza opon TIREFIT.
(F) Wymiana pojemnika ze środkiem
uszczelniającym i elastycznego przewodu
doprowadzającego środek uszczelniający:
1. Rozwinąć elastyczny przewód doprowadzający środek uszczelniający (6) (przezroczysty).
2. Zlokalizować okrągły przycisk zwalniający pojemnik ze środkiem uszczelniającym w zagłębieniu
znajdującym się pod pojemnikiem.
3. Nacisnąć przycisk zwalniający pojemnik ze środkiem uszczelniającym. Pojemnik ze środkiem
uszczelniającym (1) zostanie odblokowany. Wyjąć
pojemnik i zutylizować go zgodnie z przepisami.
4. Usunąć środek uszczelniający pozostały w obudowie zestawu TIREFIT.
5. Umieścić nowy pojemnik na środek uszczelniający (1) w obudowie tak, aby elastyczny przewód
doprowadzający środek uszczelniający (6) znajdował
się dokładnie naprzeciwko gniazda w przedniej
części obudowy. Wcisnąć pojemnik do obudowy.
Odgłos kliknięcia potwierdza zablokowanie
pojemnika w obudowie.
6. Sprawdzić obecność zatyczki na końcówce elastycznego przewodu doprowadzającego środek
285
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

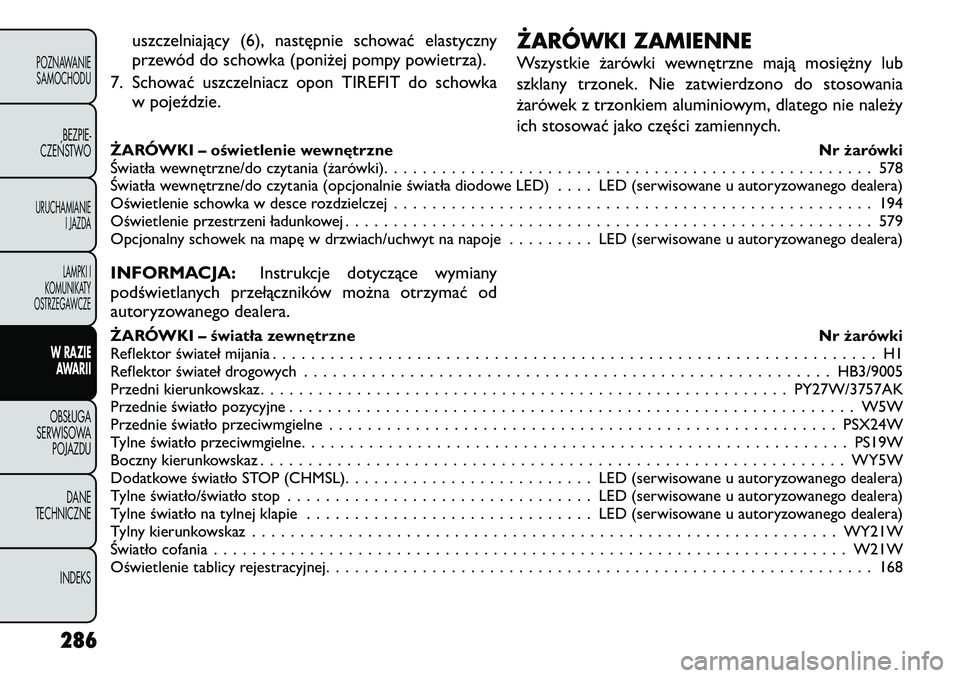

uszczelniający (6), następnie schować elastyczny
przewód do schowka (poniżej pompy powietrza).
7. Schować uszczelniacz opon TIREFIT do schowka w pojeździe. ŻARÓWKI ZAMIENNE
Wszystkie żarówki wewnętrzne mają mosiężny lub
szklany trzonek. Nie zatwierdzono do stosowania
żarówek z trzonkiem aluminiowym, dlatego nie należy
ich stosować jako części zamiennych.
ŻARÓWKI – oświetlenie wewnętrzne Nr żarówki
Światła wewnętrzne/do czytania (żarówki). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 578
Światła wewnętrzne/do czytania (opcjonalnie światła diodowe LED) . . . . LED (serwisowane u autoryzowanego dealera)
Oświetlenie schowka w desce rozdzielczej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
Oświetlenie przestrzeni ładunkowej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 579
Opcjonalny schowek na mapę w drzwiach/uchwyt na napoje . . . . . . . . . LED (serwisowane u autoryzowanego dealera)
INFORMACJA: Instrukcje dotyczące wymiany
podświetlanych przełączników można otrzymać od
autoryzowanego dealera.
ŻARÓWKI – światła zewnętrzne Nr żarówki
Reflektor świateł mijania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H1
Reflektor świateł drogowych . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HB3/9005
Przedni kierunkowskaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PY27W/3757AK
Przednie światło pozycyjne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Przednie światło przeciwmgielne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PSX24W
Tylne światło przeciwmgielne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS19W
Boczny kierunkowskaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WY5W
Dodatkowe światło STOP (CHMSL). . . . . . . . . . . . . . . . . . . . . . . . . . LED (serwisowane u autoryzowanego dealera)
Tylne światło/światło stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (serwisowane u autoryzowanego dealera)
Tylne światło na tylnej klapie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LED (serwisowane u autoryzowanego dealera)
Tylny kierunkowskaz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . WY21W
Światło cofania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . W21W
Oświetlenie tablicy rejestracyjnej. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 168
286
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

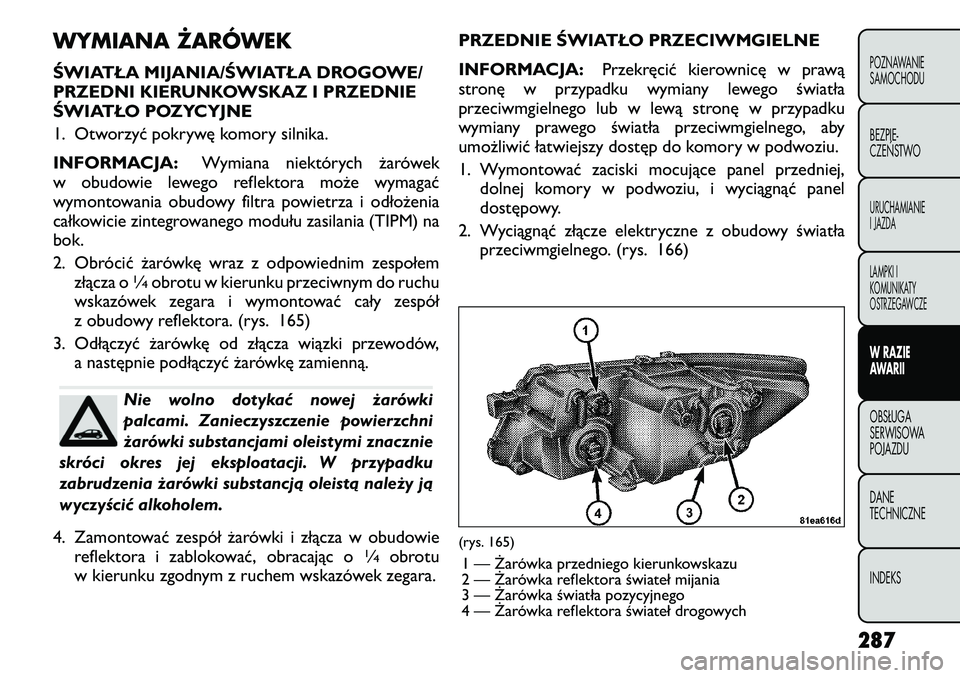

WYMIANA ŻARÓWEK
ŚWIATŁA MIJANIA/ŚWIATŁA DROGOWE/
PRZEDNI KIERUNKOWSKAZ I PRZEDNIE
ŚWIATŁO POZYCYJNE
1. Otworzyć pokrywę komory silnika.
INFORMACJA:Wymiana niektórych żarówek
w obudowie lewego reflektora może wymagać
wymontowania obudowy filtra powietrza i odłożenia
całkowicie zintegrowanego modułu zasilania (TIPM) na
bok.
2. Obrócić żarówkę wraz z odpowiednim zespołem złącza o
1∕4obrotu w kierunku przeciwnym do ruchu
wskazówek zegara i wymontować cały zespół
z obudowy reflektora. (rys. 165)
3. Odłączyć żarówkę od złącza wiązki przewodów, a następnie podłączyć żarówkę zamienną.
Nie wolno dotykać nowej żarówki
palcami. Zanieczyszczenie powierzchni
żarówki substancjami oleistymi znacznie
skróci okres jej eksploatacji. W przypadku
zabrudzenia żarówki substancją oleistą należy ją
wyczyścić alkoholem.
4. Zamontować zespół żarówki i złącza w obudowie reflektora i zablokować, obracając o
1∕4
obrotu
w kierunku zgodnym z ruchem wskazówek zegara. PRZEDNIE ŚWIATŁO PRZECIWMGIELNE
INFORMACJA:
Przekręcić kierownicę w prawą
stronę w przypadku wymiany lewego światła
przeciwmgielnego lub w lewą stronę w przypadku
wymiany prawego światła przeciwmgielnego, aby
umożliwić łatwiejszy dostęp do komory w podwoziu.
1. Wymontować zaciski mocujące panel przedniej, dolnej komory w podwoziu, i wyciągnąć panel
dostępowy.
2. Wyciągnąć złącze elektryczne z obudowy światła przeciwmgielnego. (rys. 166)
(rys. 165)
1 — Żarówka przedniego kierunkowskazu
2 — Żarówka reflektora świateł mijania
3 — Żarówka światła pozycyjnego
4 — Żarówka reflektora świateł drogowych
287
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

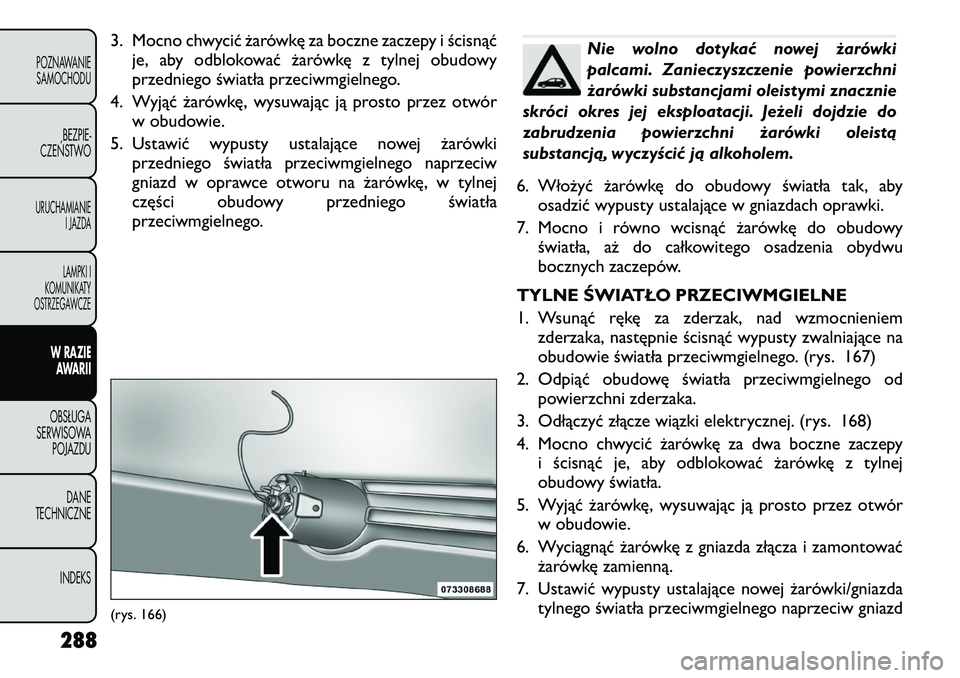

3. Mocno chwycić żarówkę za boczne zaczepy i ścisnąćje, aby odblokować żarówkę z tylnej obudowy
przedniego światła przeciwmgielnego.
4. Wyjąć żarówkę, wysuwając ją prosto przez otwór w obudowie.
5. Ustawić wypusty ustalające nowej żarówki przedniego światła przeciwmgielnego naprzeciw
gniazd w oprawce otworu na żarówkę, w tylnej
części obudowy przedniego światła
przeciwmgielnego.
Nie wolno dotykać nowej żarówki
palcami. Zanieczyszczenie powierzchni
żarówki substancjami oleistymi znacznie
skróci okres jej eksploatacji. Jeżeli dojdzie do
zabrudzenia powierzchni żarówki oleistą
substancją, wyczyścić ją alkoholem.
6. Włożyć żarówkę do obudowy światła tak, aby osadzić wypusty ustalające w gniazdach oprawki.
7. Mocno i równo wcisnąć żarówkę do obudowy światła, aż do całkowitego osadzenia obydwu
bocznych zaczepów.
TYLNE ŚWIATŁO PRZECIWMGIELNE
1. Wsunąć rękę za zderzak, nad wzmocnieniem zderzaka, następnie ścisnąć wypusty zwalniające na
obudowie światła przeciwmgielnego. (rys. 167)
2. Odpiąć obudowę światła przeciwmgielnego od powierzchni zderzaka.
3. Odłączyć złącze wiązki elektrycznej. (rys. 168)
4. Mocno chwycić żarówkę za dwa boczne zaczepy i ścisnąć je, aby odblokować żarówkę z tylnej
obudowy światła.
5. Wyjąć żarówkę, wysuwając ją prosto przez otwór w obudowie.
6. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
7. Ustawić wypusty ustalające nowej żarówki/gniazda tylnego światła przeciwmgielnego naprzeciw gniazd
(rys. 166)
288
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

w oprawce otworu na żarówkę, w tylnej części
obudowy światła.8. Włożyć żarówkę do obudowy światła tak, aby
osadzić wypusty ustalające w gniazdach oprawki.
9. Mocno i równo wcisnąć żarówkę do obudowy światła, aż do całkowitego osadzenia obydwu
bocznych zaczepów.
10. Zamontować obudowę światła przeciwmgielnego.
BOCZNY KIERUNKOWSKAZ
Boczne kierunkowskazy znajdują się na bocznych
błotnikach.
1. Nacisnąć obudowę bocznego kierunkowskazu w lewo, aby zwolnić naciąg sprężyny, następnie
wyjąć soczewkę na zewnątrz.
2. Odłączyć żarówkę od złącza wiązki przewodów, a następnie podłączyć żarówkę zamienną. (rys. 169)

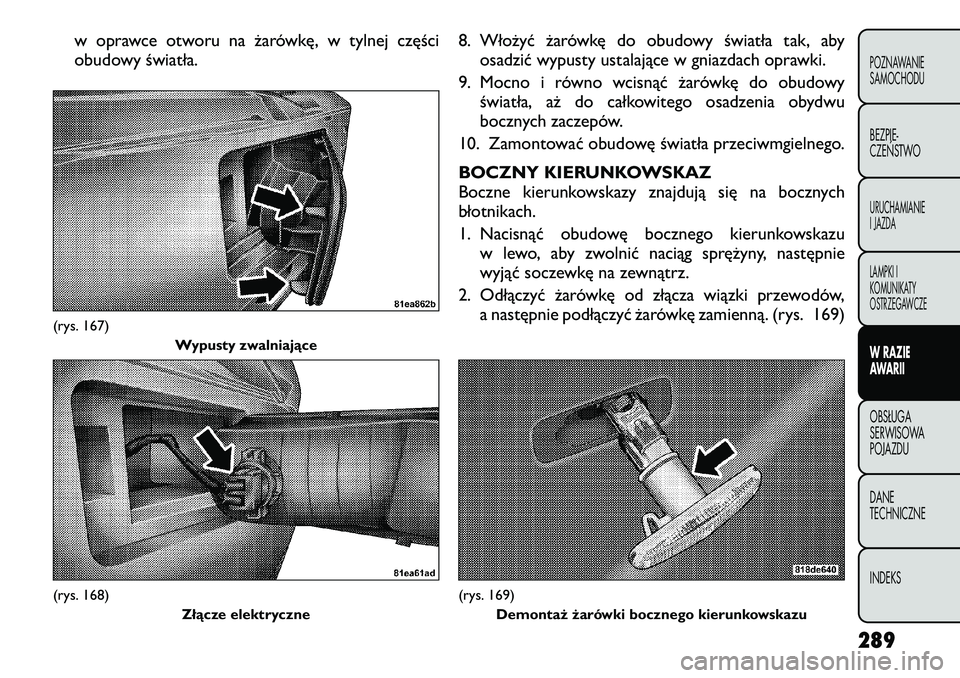

(rys. 167) Wypusty zwalniające(rys. 168)
Złącze elektryczne
(rys. 169)Demontaż żarówki bocznego kierunkowskazu
289
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

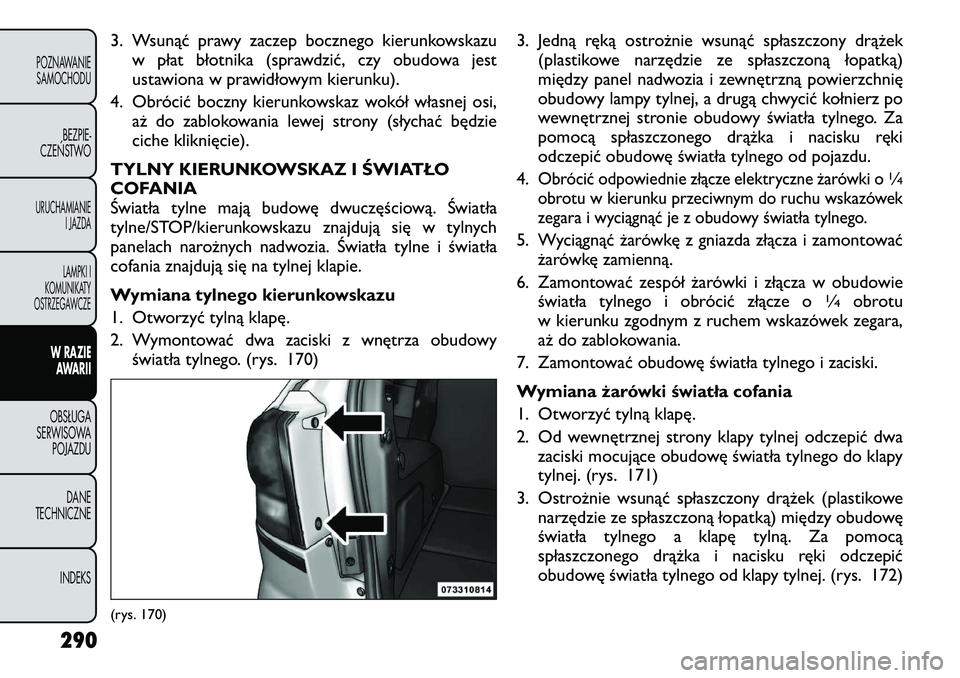

3. Wsunąć prawy zaczep bocznego kierunkowskazuw płat błotnika (sprawdzić, czy obudowa jest
ustawiona w prawidłowym kierunku).
4. Obrócić boczny kierunkowskaz wokół własnej osi, aż do zablokowania lewej strony (słychać będzie
ciche kliknięcie).
TYLNY KIERUNKOWSKAZ I ŚWIATŁO
COFANIA
Światła tylne mają budowę dwuczęściową. Światła
tylne/STOP/kierunkowskazu znajdują się w tylnych
panelach narożnych nadwozia. Światła tylne i światła
cofania znajdują się na tylnej klapie.
Wymiana tylnego kierunkowskazu
1. Otworzyć tylną klapę.
2. Wymontować dwa zaciski z wnętrza obudowy światła tylnego. (rys. 170) 3. Jedną ręką ostrożnie wsunąć spłaszczony drążek
(plastikowe narzędzie ze spłaszczoną łopatką)
między panel nadwozia i zewnętrzną powierzchnię
obudowy lampy tylnej, a drugą chwycić kołnierz po
wewnętrznej stronie obudowy światła tylnego. Za
pomocą spłaszczonego drążka i nacisku ręki
odczepić obudowę światła tylnego od pojazdu.
4.
Obrócić odpowiednie złącze elektryczne żarówki o
1∕4
obrotu w kierunku przeciwnym do ruchu wskazówek
zegara i wyciągnąć je z obudowy światła tylnego.
5. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
6. Zamontować zespół żarówki i złącza w obudowie światła tylnego i obrócić złącze o
1∕4
obrotu
w kierunku zgodnym z ruchem wskazówek zegara,
aż do zablokowania.
7. Zamontować obudowę światła tylnego i zaciski.
Wymiana żarówki światła cofania
1. Otworzyć tylną klapę.
2. Od wewnętrznej strony klapy tylnej odczepić dwa zaciski mocujące obudowę światła tylnego do klapy
tylnej. (rys. 171)
3. Ostrożnie wsunąć spłaszczony drążek (plastikowe narzędzie ze spłaszczoną łopatką) między obudowę
światła tylnego a klapę tylną. Za pomocą
spłaszczonego drążka i nacisku ręki odczepić
obudowę światła tylnego od klapy tylnej. (rys. 172)
(rys. 170)
290
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

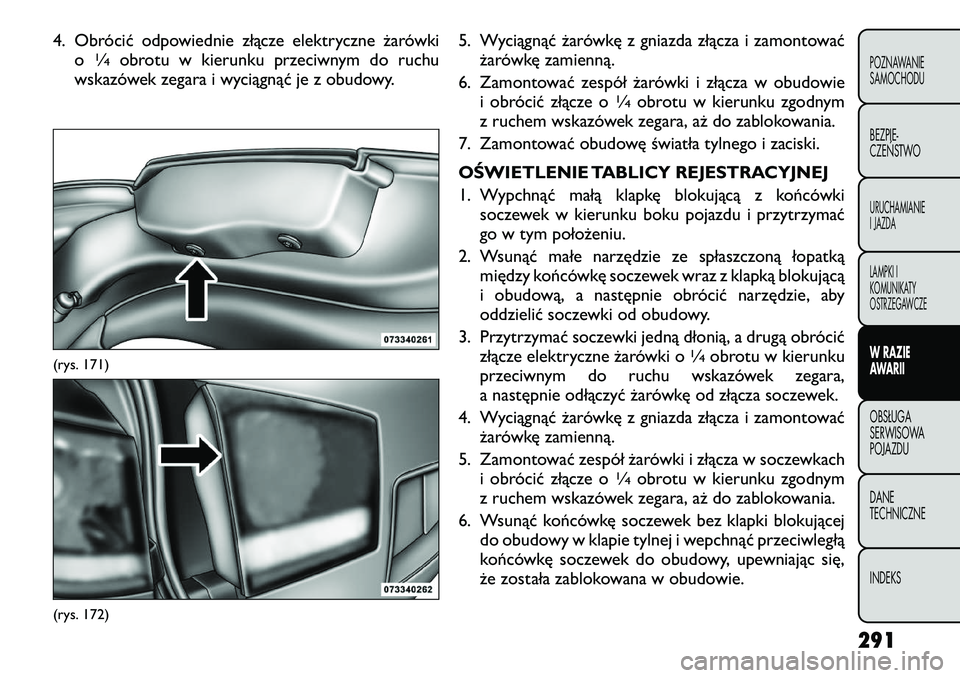

4. Obrócić odpowiednie złącze elektryczne żarówkio
1∕4obrotu w kierunku przeciwnym do ruchu
wskazówek zegara i wyciągnąć je z obudowy. 5. Wyciągnąć żarówkę z gniazda złącza i zamontować
żarówkę zamienną.
6. Zamontować zespół żarówki i złącza w obudowie i obrócić złącze o
1∕4obrotu w kierunku zgodnym
z ruchem wskazówek zegara, aż do zablokowania.
7. Zamontować obudowę światła tylnego i zaciski.
OŚWIETLENIE TABLICY REJESTRACYJNEJ
1. Wypchnąć małą klapkę blokującą z końcówki soczewek w kierunku boku pojazdu i przytrzymać
go w tym położeniu.
2. Wsunąć małe narzędzie ze spłaszczoną łopatką między końcówkę soczewek wraz z klapką blokującą
i obudową, a następnie obrócić narzędzie, aby
oddzielić soczewki od obudowy.
3. Przytrzymać soczewki jedną dłonią, a drugą obrócić złącze elektryczne żarówki o
1∕4obrotu w kierunku
przeciwnym do ruchu wskazówek zegara,
a następnie odłączyć żarówkę od złącza soczewek.
4. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
5. Zamontować zespół żarówki i złącza w soczewkach i obrócić złącze o
1∕4obrotu w kierunku zgodnym
z ruchem wskazówek zegara, aż do zablokowania.
6. Wsunąć końcówkę soczewek bez klapki blokującej do obudowy w klapie tylnej i wepchnąć przeciwległą
końcówkę soczewek do obudowy, upewniając się,
że została zablokowana w obudowie.
(rys. 171)(rys. 172)
291
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

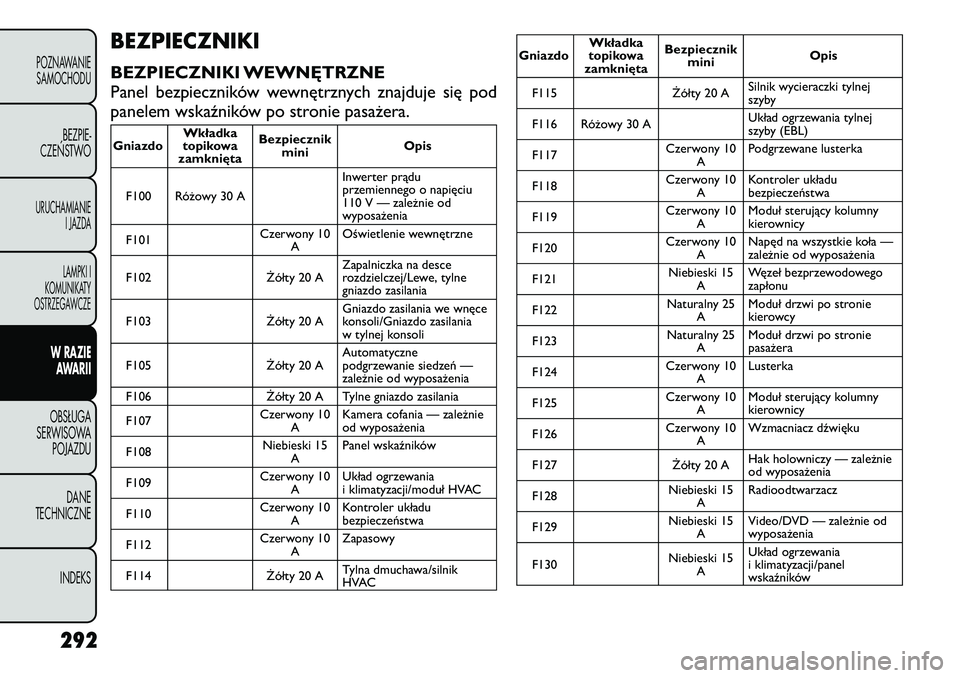

BEZPIECZNIKI
BEZPIECZNIKI WEWNĘTRZNE
Panel bezpieczników wewnętrznych znajduje się pod
panelem wskaźników po stronie pasażera.GniazdoWkładka
topikowa
zamknięta Bezpiecznik
mini Opis
F100 Różowy 30 A Inwerter prądu
przemiennego o napięciu
110 V — zależnie odwyposażenia
F101 Czerwony 10
A Oświetlenie wewnętrzne
F102 Żółty 20 A Zapalniczka na desce
rozdzielczej/Lewe, tylne
gniazdo zasilania
F103 Żółty 20 A Gniazdo zasilania we wnęce
konsoli/Gniazdo zasilania
w tylnej konsoli
F105 Żółty 20 A Automatyczne
podgrzewanie siedzeń —
zależnie od wyposażenia
F106 Żółty 20 A Tylne gniazdo zasilania F107 Czerwony 10
A Kamera cofania — zależnie
od wyposażenia
F108 Niebieski 15
A Panel wskaźników
F109 Czerwony 10
A Układ ogrzewania
i klimatyzacji/moduł HVAC
F110 Czerwony 10
A Kontroler układubezpieczeństwa
F112 Czerwony 10
A Zapasowy
F114 Żółty 20 A Tylna dmuchawa/silnik
HVAC
GniazdoWkładka
topikowa
zamknięta Bezpiecznik
mini Opis
F115 Żółty 20 A Silnik wycieraczki tylnej
szyby
F116 Różowy 30 A Układ ogrzewania tylnej
szyby (EBL)
F117 Czerwony 10
A Podgrzewane lusterka
F118 Czerwony 10
A Kontroler układubezpieczeństwa
F119 Czerwony 10
A Moduł sterujący kolumny
kierownicy
F120 Czerwony 10
A Napęd na wszystkie koła —
zależnie od wyposażenia
F121 Niebieski 15
A Węzeł bezprzewodowego
zapłonu
F122 Naturalny 25
A Moduł drzwi po stronie
kierowcy
F123 Naturalny 25
A Moduł drzwi po stroniepasażera
F124 Czerwony 10
A Lusterka
F125 Czerwony 10
A Moduł sterujący kolumny
kierownicy
F126 Czerwony 10
A Wzmacniacz dźwięku
F127 Żółty 20 A Hak holowniczy — zależnie
od wyposażenia
F128 Niebieski 15
A Radioodtwarzacz
F129 Niebieski 15
A Video/DVD — zależnie odwyposażenia
F130 Niebieski 15
A Układ ogrzewania
i klimatyzacji/panel
wskaźników
292
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

GniazdoWkładka
topikowa
zamknięta Bezpiecznik
mini Opis
F131 Czerwony 10
A Układ wspomagający
pasażera/niewymagający
obsługi ręcznej — zależnie
od wyposażenia
F132 Czerwony 10
A Moduł ciśnienia w oponach
F133 Czerwony 10
A Zapasowy

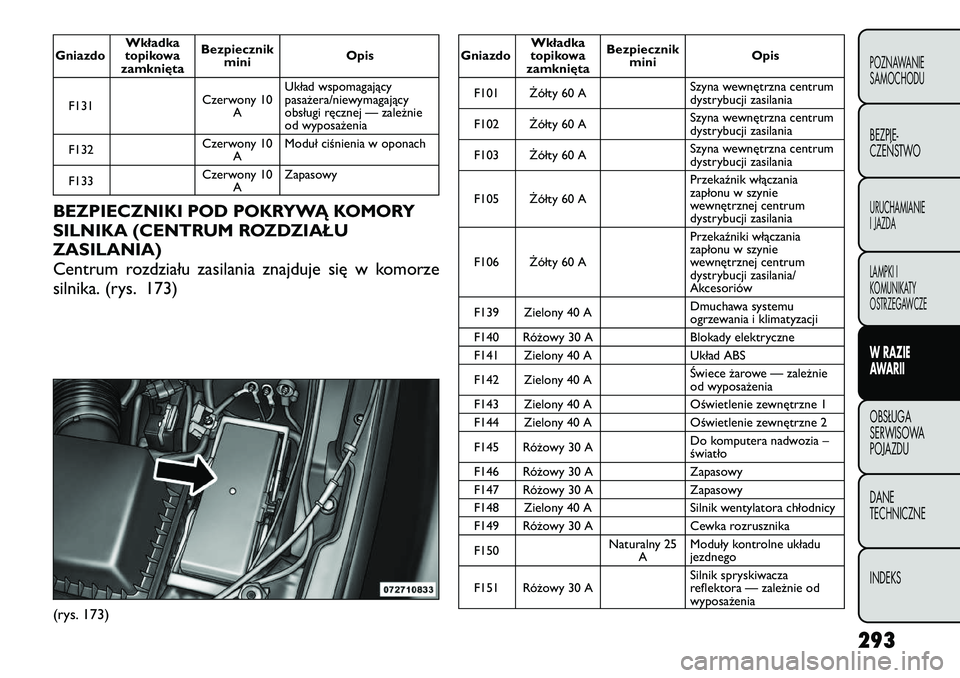

BEZPIECZNIKI POD POKRYWĄ KOMORY
SILNIKA (CENTRUM ROZDZIAŁUZASILANIA)
Centrum rozdziału zasilania znajduje się w komorze
silnika. (rys. 173)
Gniazdo Wkładka
topikowa
zamknięta Bezpiecznik
mini Opis
F101 Żółty 60 A Szyna wewnętrzna centrum
dystrybucji zasilania
F102 Żółty 60 A Szyna wewnętrzna centrum
dystrybucji zasilania
F103 Żółty 60 A Szyna wewnętrzna centrum
dystrybucji zasilania
F105 Żółty 60 A Przekaźnik włączania
zapłonu w szynie
wewnętrznej centrum
dystrybucji zasilania
F106 Żółty 60 A Przekaźniki włączania
zapłonu w szynie
wewnętrznej centrum
dystrybucji zasilania/
Akcesoriów
F139 Zielony 40 A Dmuchawa systemu
ogrzewania i klimatyzacji
F140 Różowy 30 A Blokady elektryczne
F141 Zielony 40 A Układ ABS
F142 Zielony 40 A Świece żarowe — zależnie
od wyposażenia
F143 Zielony 40 A Oświetlenie zewnętrzne 1
F144 Zielony 40 A Oświetlenie zewnętrzne 2
F145 Różowy 30 A Do komputera nadwozia –
światło
F146 Różowy 30 A Zapasowy
F147 Różowy 30 A Zapasowy
F148 Zielony 40 A Silnik wentylatora chłodnicy
F149 Różowy 30 A Cewka rozrusznika F150 Naturalny 25
A Moduły kontrolne układu
jezdnego
F151 Różowy 30 A Silnik spryskiwacza
reflektora — zależnie odwyposażenia
(rys. 173)
293
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

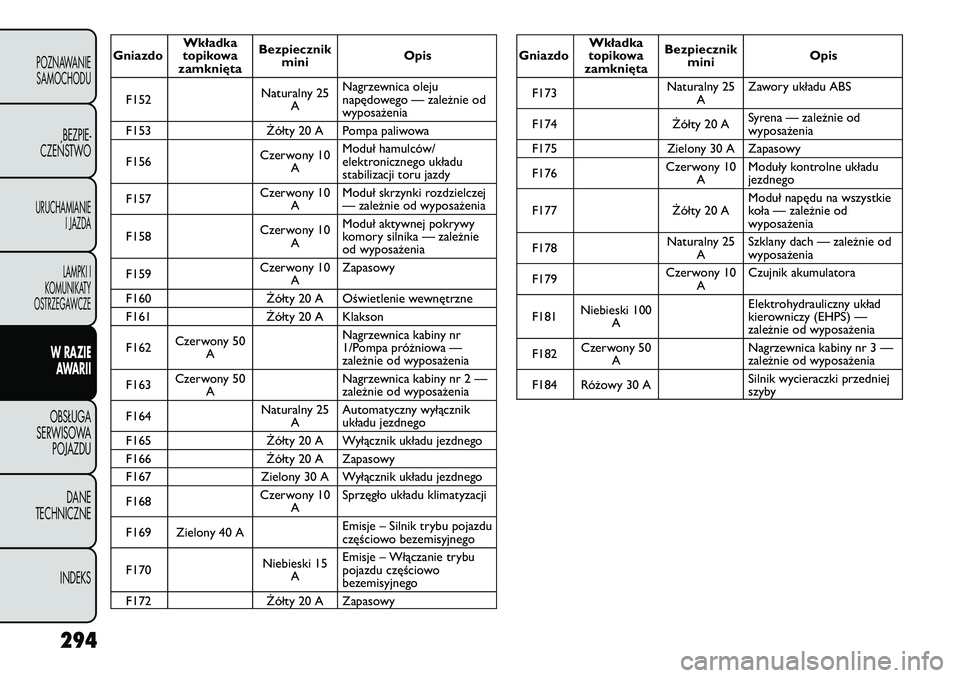

GniazdoWkładka
topikowa
zamknięta Bezpiecznik
mini Opis
F152 Naturalny 25
A Nagrzewnica oleju
napędowego — zależnie odwyposażenia
F153 Żółty 20 A Pompa paliwowa F156 Czerwony 10
A Moduł hamulców/
elektronicznego układu
stabilizacji toru jazdy
F157 Czerwony 10
A Moduł skrzynki rozdzielczej
— zależnie od wyposażenia
F158 Czerwony 10
A Moduł aktywnej pokrywy
komory silnika — zależnie
od wyposażenia
F159 Czerwony 10
A Zapasowy
F160 Żółty 20 A Oświetlenie wewnętrzne
F161 Żółty 20 A Klakson F162 Czerwony 50
A Nagrzewnica kabiny nr
1/Pompa próżniowa —
zależnie od wyposażenia
F163 Czerwony 50
A Nagrzewnica kabiny nr 2 —
zależnie od wyposażenia
F164 Naturalny 25
A Automatyczny wyłącznik
układu jezdnego
F165 Żółty 20 A Wyłącznik układu jezdnego
F166 Żółty 20 A Zapasowy
F167 Zielony 30 A Wyłącznik układu jezdnego F168 Czerwony 10
A Sprzęgło układu klimatyzacji
F169 Zielony 40 A Emisje – Silnik trybu pojazdu
częściowo bezemisyjnego
F170 Niebieski 15
A Emisje – Włączanie trybu
pojazdu częściowo
bezemisyjnego
F172 Żółty 20 A Zapasowy
Gniazdo Wkładka
topikowa
zamknięta Bezpiecznik
mini Opis
F173 Naturalny 25
A Zawory układu ABS
F174 Żółty 20 A Syrena — zależnie od wyposażenia
F175 Zielony 30 A Zapasowy F176 Czerwony 10
A Moduły kontrolne układu
jezdnego
F177 Żółty 20 A Moduł napędu na wszystkie
koła — zależnie odwyposażenia
F178 Naturalny 25
A Szklany dach — zależnie odwyposażenia
F179 Czerwony 10
A Czujnik akumulatora
F181 Niebieski 100
A Elektrohydrauliczny układ
kierowniczy (EHPS) —
zależnie od wyposażenia
F182 Czerwony 50
A Nagrzewnica kabiny nr 3 —
zależnie od wyposażenia
F184 Różowy 30 A Silnik wycieraczki przedniej
szyby
294
POZNAWANIE
SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARIIOBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
